Самостоятельный ремонт и замена бензонасоса автомобиля ваз 2106/07

Какими топливными насосами оснащались классические модели ВАЗ

К классическим ВАЗам относятся все модели семейства «Жигули», выпускаемые с 1970 до 2012 года и их модификации:

• ВАЗ 2101;
• ВАЗ 2102;
• ВАЗ 2103;
• ВАЗ 2104;
• ВАЗ 2105;
• ВАЗ 2106;
• ВАЗ 2107.

В зависимости от года выпуска двигатели этих машин оборудовались различными топливными системами. У всех первых моделей «Жигулей» впрыск горючей смеси в цилиндры осуществлялся при помощи карбюратора, а подача топлива производилась механическим топливным насосом. Последние модификации ВАЗ 2104, 2105 и 2107 имели инжекторную систему впрыска и электрический бензонасос.

Карбюраторные автомобили семейства «Жигули» с завода оснащались механическими топливными насосами диафрагменного типа ДААЗ 2101 (каталожный номер 1106010) производства Димитровградского автоагрегатного завода. Благодаря простой конструкции, надёжности и ремонтопригодности они отлично зарекомендовали себя не только на «классике», но и на автомобилях семейства «Спутник» и «Самара», которые оборудовались их модифицированными версиями.

Карбюраторные ВАЗ 2101–2107 оснащались механическими топливными насосами ДААЗ

Инжекторные модели «Жигулей» комплектовались электрическими бензонасосами отечественного производства. Они выпускались предприятиями «Пекар», «Утёс» под каталожным номером 21073–1139009. Последние модификации «Жигулей» оборудовались изделиями фирмы «Бош» (каталожный номер 2112–1139009). Такие же устройства устанавливались на все модели семейств «Самара» и «Лада».

Инжекторные модели классических ВАЗов оснащались электрическими топливными насосами «Пекар», «Утес», «Бош»

Ремонт бензонасоса ВАЗ 2106

Для ремонта бензонасоса на автомобиле ваз 2106 вам потребуются: отвертка с крестообразным лезвием, шабер (или небольшой надфиль), керн, небольшой молоток.

1. Выверните винты крепления головки и снимите головку с клапанами, крышкой и фильтром. При необходимости снимите с головки крышку и фильтр (см. «Проверка исправности бензонасоса на автомобиле ВАЗ 2106»).

2. Нажмите на узел диафрагм, поверните его в любую сторону на 90° и.

3.… выньте диафрагмы, закрепленные на толкателе, и пружину из корпуса бензонасоса. ПРИМЕЧАНИЕ Дальнейшая разборка корпуса бензонасоса нецелесообразна, так как затраты на приобретение и замену поврежденных деталей рычажного механизма сопоставимы с покупкой нового бензонасоса. Если на корпусе есть трещины, деформирован фланец крепления бензонасоса, детали рычажного механизма изношены или повреждены, замените бензонасос. Повреждение рычажного механизма — достаточно редкая неисправность. Чаще всего отказ бензонасоса вызывается выходом из строя диафрагм или клапанов.

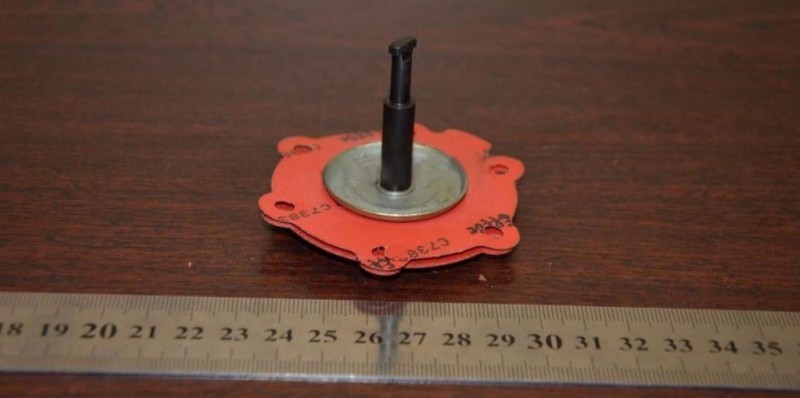

4. Осмотрите снятый узел диафрагм. Если на диафрагмах имеются надрывы, расслоения или хотя бы небольшие трещины, замените их. ПОЛЕЗНЫЙ СОВЕТ Удобнее заменить узел диафрагм в сборе. В продаже есть диафрагменные узлы, унифицированные для бензонасосов производства ДААЗ и Саратовского завода топливной аппаратуры. Они поставляются в запасные части без пластмассовой наружной дистанционной прокладки. Если нет возможности заменить узел диафрагм в сборе, разберите его и замените отдельные диафрагмы. Они закреплены на штоке гайкой (а

— хвостовик штока). Наружная дистанционная прокладка, расположенная между ними, никак не закреплена и легко снимается. 5. Удерживая шток за хвостовик, отверните гайку и снимите детали диафрагменного узла со штока, запоминая их взаимное расположение. ПРИМЕЧАНИЕТак выглядят детали разобранного диафрагменного узла бензонасоса ваз 2106: 1 — шток; 2 — шайба; 3 — обойма; 4 — диафрагма; 5 — внутренняя дистанционная прокладка; 6 — наружная дистанционная прокладка; 7 — гайка.

6. Соберите узел диафрагм в обратной последовательности. При этом проследите, чтобы отверстия в диафрагмах для прохода винтов совпадали, а прямоугольные язычки на двух диафрагмах были направлены в одну сторону.

7. Для замены клапана выпрессуйте его седло из головки бензонасоса, предварительно удалив острозаточенным шабером или надфилем кернения в трех местах (показаны стрелками). После запрессовки нового клапана закерните его седло в других трех местах, равномерно расположенных через 120°. 8. Проверьте посадку всасывающего и нагнетательного патрубков в головке бензонасоса. Если они неплотно сидят в головке, замените ее, так как их выпадение во время работы двигателя может привести к пожару. 9. Проверьте, не деформирован ли фланец головки в местах расположения отверстий под винты крепления. Деформации возникают при чрезмерных усилиях затяжки винтов. В этом случае между диафрагмами, корпусом и головкой бензонасоса возникает зазор, не устранимый подтяжкой винтов, через который будет подтекать бензин. Отрихтуйте фланец легкими ударами молотка через мягкую выколотку и притрите его на наждачной бумаге. Если полностью устранить деформацию не удается, замените головку. 10. Собирайте бензонасос в порядке, обратном разборке. При этом сориентируйте наружную дистанционную прокладку так, чтобы контрольное отверстие в ней (показано стрелкой) было расположено около рычага ручной подкачки топлива для облегчения обнаружения течи.

Диагностика работоспособности

Основные поводы для проверки работоспособности насоса следующие:

• существенное снижение подачи топлива в карбюратор;
• уменьшение производительности двигателя;
• рывки автомобиля во время движения.

Это интересно: Рено Логан — замена левого и правого привода: инструкция и практические советы Перед диагностикой неисправностей насоса необходимо убедиться в работоспособности других элементов топливной системы — карбюратора, топливных шлангов, фильтров и т. п.

Для диагностических работы потребуется:

• рожковый ключ на 10;
• плоская отвёртка.

Работы выполняются в следующей последовательности.

1. На автомобиле с холодным двигателем открывается капот.
2. Отвёрткой ослабляется хомут крепления входного патрубка насоса.

   Отвёрткой ослабляется хомут крепления входного патрубка

3. Снимается патрубок, и в его отверстие для предотвращения утечки топлива устанавливается заглушка (болт подходящего размера).
4. Шланг подачи топлива отсоединяется от штуцера карбюратора и опускается, в отверстие ставится заглушка.
5. Нажатием на рычаг ручной подкачки насоса проверяется сопротивление пружинки диафрагмы — при этом насос должен издавать втягивающие звуки. Если сопротивление отсутствует и нет характерных звуков, то насос неисправен.

Диагностика и замена электрического топливного насоса на автомобилях семейства «Жигули»

В инжекторных двигателях классических ВАЗов бензонасос может утратить свою работоспособность как вследствие проблем с подачей к нему питания, так и по причине неисправности его электродвигателя. В первом случае ситуацию можно исправить путём диагностики и ремонта электрической цепи устройства. Но если из строя вышел электоромоторчик насоса, здесь поможет только его замена.

При неполадках, связанных с электрооборудованием цепи бензонасоса, он обычно, вообще не включается. Включите зажигание автомобиля, не запуская двигателя, и прислушайтесь. Сначала вы должны услышать щелчок реле, а после характерный «визг», издаваемый работающим электромоторчиком насоса. Если ничего подобного вы не услышали, начните диагностику с электрической цепи устройства.

Цепь насоса подключается к бортовой сети посредством отдельного реле, а её защиту обеспечивает предохранитель. Оба эти устройства расположены в дополнительном монтажном блоке автомобиля. Вы найдёте его под перчаточным ящиком. В нём установлены 3 реле и 3 предохранителя. Реле бензонасоса (на схеме обозначается R2) располагается посредине, а предохранитель (F3) слева от него. Предохранитель вытягиваем из посадочного места и проверяем его путём «прозвона» тестером. При выявлении его неисправности, меняем, не забывая соблюдать номинал (15 А).

Проверить работоспособность реле можно, установив на его место заведомо рабочее устройство. Поставьте вместо него реле, расположенное справа от диагностируемого, которое отвечает за цепь вентилятора радиатора. Если же такой вариант вас не устраивает, включите зажигание и замеряйте напряжение между розовым проводом, идущим к реле и «массой» автомобиля. Прибор должен показывать 12 В. Это значит, что устройство запитано. После этого нужно замкнуть розовый провод с серым на выводах реле. Так мы подключим бензонасос напрямую к аккумулятору. Если он заработает (раздастся тот самый «визг»), просто замените реле.

Реле топливного насоса расположено посредине (R2), а предохранитель — слева от него (F3)

Проверка давления топлива в системе

Основным показателем работы бензонасоса является давление, создаваемое им в системе. Если устройство включается, качает топливо, но двигатель работает с перебоями, не поленитесь проверить давление. Для этого потребуется манометр с пределом измерения 5–7, оснащённый бензостойким шлангом и резьбовым штуцером (если специального нет, можно использовать обычный шинный манометр). Последовательность действий следующая:

1. На топливной рампе находим штуцер, закрытый пластиковым колпачком. Откручиваем колпачок и подсоединяем к штуцеру шланг манометра. Если ваш прибор не оборудован специальным резьбовым штуцером, шланг можно закрепить на «соске» при помощи небольшого хомута.

Штуцер для измерения давления

Давление в рампе должно быть 2,8–3,2 атмосферы

При снятии вакуумного шланга с регулятора давление должно упасть на 0,2–0,7 атмосфер

Замена бензонасоса на инжекторных «Жигулях»

Заменить бензонасос можно как в сборе (поставить новый топливный модуль), так и в отдельности (поменять только насос). Стоимость нового модуля отечественного производства с датчиком уровня топлива составляет 2800–3000 рублей. Сам насос производства фирмы «Бош» обойдётся на 500 рублей дешевле.

Инструменты для замены:

• шлицевая и крестовая отвёртки;
• ключ на 10;
• ключ на 7.

Порядок выполнения работ:

1. Отключаем минусовую клемму от аккумулятора.
2. Открываем крышку бензобака.
3. При помощи шлицевой отвёртки отводим от горловины бака резиновый фартук. Отсоединяем от него трубку предохранительного клапана.

Шлицевой отверткой поддеваем фартук

Откручиваем шурупы крепления облицовки бензобака

Откручиваем болт хомута крепления бака

Отключаем электропроводку, шланги топливопровода, откручиваем гайки крепления крышки топливного модуля

Извлекаем топливный модуль из бензобака

Отсоединяем топливный фильтр

Отключаем провода питания насоса

Отверткой сдвигаем фиксаторы и извлекаем насос из кожуха

Отсоединяем трубку от выпускного штуцера

После установки насоса желательно проверить давление в системе вышеописанным способом.

Замена топливного насоса в автомобилях семейства «Жигули» не требует от автовладельца грандиозных познаний в сфере авторемонта, не отнимает много времени и средств. Она без проблем может быть произведена в условиях гаража, или прямо на улице. Однако если у вас нет необходимого инструмента или желания самостоятельно этим заниматься, лучше обратиться к специалистам.

Причины неисправности бензонасоса ВАЗ 2107

• Разгерметизация рабочей камеры по причине износа уплотнительной прокладки. Это приводит к вытеканию топлива из насоса или всасыванию воздуха вместо бензина.
• Засорение каналов клапанов (впускного и выпускного), в результате чего клапана перестают выполнять свои функции. Проблему можно предотвратить, установив в топливной магистрали перед бензонасосом фильтр тонкой очистки.
• Износ и перекос деталей клапанов. Результат перекоса такой же, что и при засорении клапанов, но выявить и устранить проблему достаточно тяжело.
• Разрыв рабочей мембраны. В рабочей камере перестают образовываться перепады давления, насос теряет работоспособность.
• Повреждение предохранительной камеры. Бензин начинает попадать в картер двигателя, где разбавляет моторное масло. Если проблему не заметить вовремя, двигатель может заклинить.

Ремонт бензонасоса

Для ремонта бензонасоса ВАЗ 2106/07 потребуется:

рожковый ключ на 13;

две обычные школьные линейки;

чистая ёмкость для слива бензина.

Демонтаж насоса осуществляется следующим образом.

Плоской отвёрткой ослабляется хомут шланга подачи топлива на корпусе насоса.

Снимается шланг подачи топлива.

С бензонасоса снимается шланг подачи топлива

От корпуса насоса отсоединяется топливная магистраль.

В образовавшиеся отверстия ставятся заглушки (допускается использование чистых болтов М8).

Ключом на 13 откручиваются две гайки крепления насоса к блоку цилиндров.

Насос аккуратно снимается и кладётся на чистое ровное место. При этом желательно не повредить прокладки.

Бензонасос не качает

Основным признаком неисправности бензонасоса является отсутствие давления в топливной системе. Причинами этого может быть:

сильное растяжение пружинки;

засорение сеточки фильтра;

потеря герметичности насоса.

В любом случае потребуется снять насос и, используя плоскую отвёртку, разобрать его.

При ремонте бензонасоса его следует снять и разобрать

Замена штока

Шток — это металлический прут в основании бензонасоса. В процессе эксплуатации он изнашивается. Это можно заметить лишь на больших скоростях — в городских условиях выявить износ штока, как правило, невозможно. Однако на трассе автомобиль не может набрать скорость выше 90–100 км/ч.

Замена штока связана с заменой двух прокладок. Новый шток должен выступать за границы проставки на 0.8–1.3 мм (оптимально — 1 мм). Этого можно добиться, подбирая прокладки разного размера. Если вылет штока будет выше рекомендованного, появится риск повреждения диафрагмы, если ниже — двигатель потеряет в мощности.

При замене штока необходимо правильно отрегулировать длину его выступа

Чистка бензонасоса

Чистка топливного насоса — это прежде всего чистка сетки фильтра, которая перестаёт пропускать топливо. Причиной загрязнения обычно является некачественный бензин — вся грязь и примеси остаются на сетке.

Сетка находится в нижней части корпуса бензонасоса и легко демонтируется после отжатия фиксаторов. Рекомендуется сначала промыть её бензином, а потом продуть воздухом под давлением. После этого сетка устанавливается обратно.

Причиной загрязнения сетки часто является некачественный бензин

Использование ремкомплекта

Ремонтный комплект на бензонасосы ДААЗ или «Пекар» можно приобрести в любом автомагазине. Он позволяет отремонтировать топливный насос, не обращаясь в автосервис. Обычно в составе ремкомплекта имеются все детали, которые необходимо заменить.

Устройство бензонасоса ВАЗ 2106/07 довольно простое, поэтому его разборка не представляет большой сложности. После снятия фильтра осматривается сеточку и диафрагму насоса. Если обнаружены какие-либо механические повреждения, то элементы заменяются на новые.

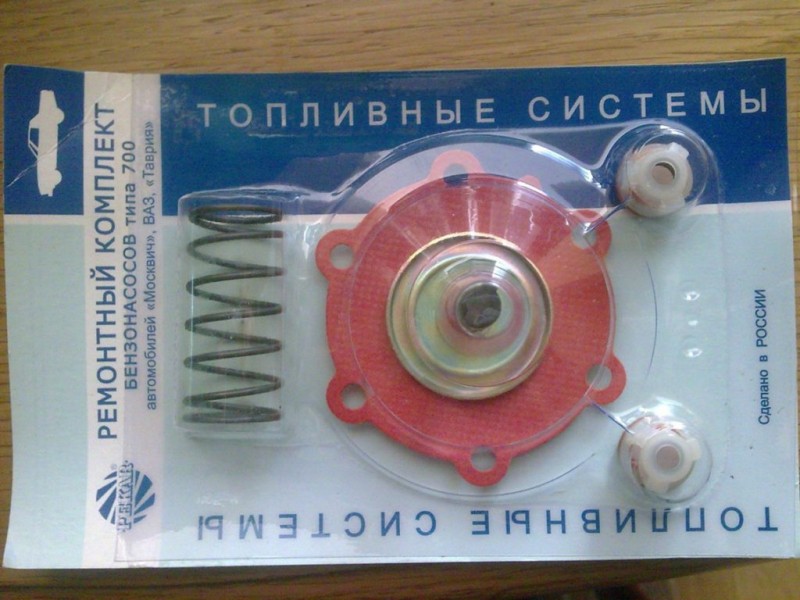

В состав ремкомплекта бензонасоса входит пружинка диафрагмы, сама диафрагма и заглушки

Немного о конструкции топливного насоса

Внутренний мир бензонасоса копейки

Корпус бензонасоса ВАЗ 2101 состоит из двух половинок. На нижней находится рычаг привода диафрагмы. В верхней крышке расположены два маленьких клапана — впускной и выпускной. Они, кстати, входят в ремкомплект. Но им лучше не пользоваться, так как эффективность от замены нескольких узлов и прокладок крайне мала. Как практика показывает, даже высокопрофессиональный ремонт не даст хороших результатов.

Бензонасос все равно не будет работать так, как нужно. А если вы думаете, что электробензонасос на ВАЗ 2101 может спасти ситуацию, то ошибаетесь. Это лишние проблемы, которые вам просто не нужны. Такой топливный насос нужно ставить, если проводится монтаж двигателя с двенашки или семерки (инжекторные). Во всех других случаях делать это бесполезно — затрат много, эффекта никакого.

Поэтому единственно верное решение — это полностью заменить бензонасос ВАЗ 2101. Цена его в магазинах 450-500 рублей, не больше. Ремкомплект же стоит дешевле, но гарантия того, что он насос качать будет, невелика. А вот если поставить новый, то проблема исчезнет на несколько лет. По отзывам автовладельцев самые надежные бензонасосы на ВАЗ 2101 — это производства ДААЗ. Но стоит заметить, что и Пекар, и Вебер, водители тоже хвалят. Правда, раз на раз не приходится, иногда попадается истинное Г (брак, в смысле). С ремкомплектами дело обстоит еще хуже.

Внешний вид топливонасоса автомобиля ВАЗ 2101-2107

И если шанс приобрести некачественный топливный насос есть, но маленький, то ремкомплект купить можно очень низкого сорта. По своему опыту скажу, что лично приобретал такие комплекты, в которых клапаны либо вообще не входили в свои пазы, либо же проваливались в них, как ложка в кружку. Не знаю, вполне возможно, что судьба меня не очень любит, но такое случалось не только со мной. Поэтому я решил, что лучший способ починить бензонасос ВАЗ 2101 — это приобрести новый. И поставить новый шток. И прокладки.

Привод бензонасоса

Топливный насос ВАЗ 2107 работает от толкателя (штока) и эксцентрика, расположенного на валу вспомогательных устройств («поросёнок», промежуточный вал), который приводится в действие от механизма ГРМ через шестерню. К вспомогательным устройствам относятся трамблёр, масляный и топливный насосы.

Принцип действия

Работает привод следующим образом:

• промежуточный вал вращается посредством цепи ГРМ;
• эксцентрик воздействует на шток и толкает его;
• шток нажимает на рычаг бензонасоса, обеспечивая его работу.

Износ штока

Главный признак выработки штока — автомобиль не развивает необходимую скорость. Если машина разгоняется, но, набрав скорость до определённого значения, больше её не развивает, причиной как раз и является износ штока. В последнее время толкатель изготавливают из настолько некачественного металла, что это приводит к выработке буквально через 500–1000 км. Край штока со стороны эксцентрика попросту расплющивает, что говорит о необходимости замены детали.

Ремонт бензинового насоса

Чтобы самостоятельно отремонтировать устройство, потребуется заранее подготовить следующие инструменты:

• гаечные ключи на 10 и 13 мм;
• плоская и крестовая отвёртки;
• две линейки;
• ёмкость для слива оставшегося горючего.

Как снять насос с машины

Демонтаж бензонасоса с ВАЗ 2106 нужно проводить в строгом соответствии с регламентом:

1. Открыть капот автомобиля.
2. Ослабить отвёрткой хомутное соединение шланга на подачу бензина в насос, снять шланг.

3. Демонтировать патрубок с поверхности насоса, также предварительно ослабив хомут.

4. Появившиеся сливные отверстия сразу же перекрыть заглушками или чистыми болтами диаметром 8 мм, чтобы не допустить потери топлива.

5. Ключом на 13 мм открутить две гайки крепления насоса от блока цилиндров.

6. Снять насос, стараясь не повредить прилагающиеся к нему прокладки.
7. Положить бензонасос на ровное и чистое место.

Видео: процедура демонтажа

Как разобрать

Разборка бензонасоса ВАЗ 2106 производится по следующей схеме:

Протереть корпус насоса от грязи и бензина.
Взять ключ на 10 мм и вывернуть болт фиксации крышки насоса, после чего снять саму крышку.

Осторожно, чтобы не повредить, вытащить из полости насоса сеточку (фильтрующий элемент).

Внимательно осмотреть клапан на впуск, надавить на него тонкой отвёрткой. Если клапан вышел из своего гнезда, поправить его местоположение той же отвёрткой.
Промыть фильтр в ацетоне и тщательно продуть баллончиком со сжатым воздухом.
Взять крестовую отвёртку и отвернуть шесть винтов, которые соединяют две половины корпуса насоса.
Отсоединить верхнюю часть насоса от нижней.

Впускной клапан проверить по той же схеме, что и на впуск.
Промыть внутренности верхней части бензином и обдуть сжатым воздухом.
Повернуть диафрагменный узел на 90 градусов.
Вытащить из нижней части корпуса диафрагму, снять пружинку со стального штока.
В чёткой последовательности снять сначала верхнюю чашку из стали, затем две диафрагмы по очереди, далее — прокладки диафрагм, нижнюю чашку и шайбу.

Этап ремонта

Ремонтный комплект на бензиновый насос ДААЗ или «Пекар» можно приобрести в любом автомагазине. Комплектующие стоят недорого, поэтому нет смысла обращаться в автосервис, чтобы произвести их замену. К тому же устройство насоса на ВАЗ 2106 довольно простое, что и позволяет водителю самостоятельно заменить все вышедшие из строя детали.

Главной целью ремонта бензонасоса является замена всех вышедших из строя элементов и прокладок

После разборки и промывки бензонасоса требуется собрать его в обратном порядке, заменив все износившиеся детали. В обязательном порядке производится замена уплотнительных колец и прокладочных элементов, даже если они ещё находятся в рабочем состоянии

Максимальную осторожность нужно соблюдать при работе с диафрагмами — они могут порваться при малейшем усилии

Видео: ремонт бензонасоса

Установка бензонасоса на машину

Перед установкой отремонтированного насоса необходимо внимательно осмотреть само место фиксации бензонасоса к блоку цилиндров. Все скопления нагара и грязи нужно удалить растворителем 642 и насухо вытереть тканью. Установка насоса должна производиться исключительно на чистую поверхность блока.

Далее выполнять монтажные работы по порядку:

1. Надеть на шпильки фиксации новые прокладки. На ВАЗ 2106 с завода ставятся сразу три прокладочных элемента между бензонасосом и блоком цилиндров: регулировочная, теплоизоляционная и уплотнительная. Именно в таком порядке их и необходимо надеть на шпильки.

2. Далее на них насаживается сам бензонасос, который прикручивается двумя гайками.

3. Гайки рекомендуется прикручивать поочерёдно, чтобы не создавалось повышенное давление на фланец.
4. После фиксации насоса подключить к нему два патрубка на подачу и обратку.
5. Рекомендуется сразу же проверить качество ремонта и надёжность всех соединений — завести двигатель и понаблюдать за тем, как будет вести себя бензиновый насос в работе.

Этапы замены.

1. Первым делом, необходимо ослабить крепление шлангов подачи и отвода топливной смеси. Для этого, используя крестовую отвертку откручиваем держатели, расположенные на хомутах.

2. Следующим этапом, снимаем топливные проводники со штуцера. Предварительно стоит подготовить болты, которые будут выполнять роль заглушек. Конечно, болты можно не использовать, но в таком случае большая часть бензина выльется наружу.

3. Далее, выкручиваем гайки, которые фиксируют насос. Для этого, потребуется накидной ключ на тринадцать.

4. После того как гайки крепления ослаблены необходимо снять элемент со стоек и вместе с этим, демонтировать уплотнительный элемент.

5. Следующим шагом, демонтируем элемент изоляции тепла вместе с приводным механизмом.

6. Теперь, приступаем к установке нового оригинального бензонасоса ВАЗ 2106. Исправный насос устанавливается в полностью противоположном порядке. Для увеличения срока эксплуатации нового элемента топливной системы, стоит периодически проверять регулировку уплотнительной прокладки. Правильная регулировка прокладка определяется следующим образом.

После того как новый насос установлен в рабочее положение, провод насоса должен выступать примерно на один миллиметр (плюс/минус 0,2 мм).

Оптимальная толщина прокладки между блоком цилиндров и элементом изоляции тепла — 0,3 миллиметра ( так же допускается погрешность не боле 0, 03 мм. Уплотнитель, расположенный между приставкой изоляции тепла и самим насосом подбирается индивидуально. Чаще всего, данный элемент изготавливается руками автолюбителя.

Как выяснилось, замена элемента одной из важнейших систем транспортного средства оказалась вполне доступной

Бензонасос является важной частью системы топливного обеспечения двигателя

Учитывая важность данного компонента системы транспортного средства, стоит уделить должное внимание его обслуживанию

В большинстве случаев, причиной поломки топливного компрессора является использование топливной смеси низкого качества. Наличие абразивных частиц в составе бензина, приводит к преждевременному износу насоса и других элементов топливной совокупности. Для увеличения срока эксплуатации насоса и других элементов топливной совокупности, стоит регулярно проверять состояние топливного фильтра и своевременно производить его замену.

Топливный насос ВАЗ 2106, весьма привередлив к качеству бензина. Конечно, машина будет функционировать и на топливе низкого качества, но во избежание непредвиденных затрат на ремонт и обслуживание авто рекомендуем заливать бензин на проверенных заправочных станциях.

Электробензонасос на ВАЗ 2106

Благодаря простоте конструкции «шестёрки», на неё вполне может быть установлен и более продуктивный электрический бензиновый насос. Однако сами автолюбители не советуют устанавливать современный агрегат, если на то нет уважительной причины:

Механические бензонасосы предназначены исключительно для карбюраторных моделей авто, тогда как электрические призваны обслуживать инжекторные машины. При этом и способ монтажа будет различаться:

• механический насос фиксируется на поверхности блока цилиндров;
• электрический насос монтируется внутри полости топливного бака.

Электрический бензонасос имеет меньшие размеры по сравнению с механическим

На карбюраторный двигатель ВАЗ 2106 можно установить электробензонасос как отечественного, так и импортного производства. Так, широкую популярность у автолюбителей получили электронасос «Пекар» нового поколения, а также немецкое устройство Bosch. Разница только в цене: если «Пекар» стоит от 2 тысяч рублей, то Bosch дешевле, чем за 3 тысячи рублей, в автомагазине не найти.

Установка электробензонасоса

Монтаж электрического бензонасоса на карбюраторный двигатель потребует дополнительного оснащения. Помимо самого насоса в работе будут необходимы следующие элементы:

• пятиметровый шланг с диаметром отверстия 9 мм;
• реле бензонасоса (дополнительно к уже имеющемуся);
• сверло на 7 мм (+ дрель);
• фильтрующий элемент для инжекторного мотора;
• топливный фильтр для карбюратора;
• стальная труба 250 мм с толщиной металла 0,8 мм;
• шланг с диаметром отверстия 12 мм для подачи горючего;
• переходное устройство с 8 мм на 12 мм.

Только после подготовки необходимых механизмов и комплектующих можно приступать к монтажу электробензонасоса на ВАЗ 2106. Для облегчения работы допускается установка устройства в подкапотное пространство:

1. Снять датчик уровня топлива в баке.
2. Просверлить в крышке датчика отверстие сверлом 7 мм.

3. В отверстие паяльником впаять стальную трубку. При этом один конец загнуть таким образом, чтобы сформировать слив на обратку максимально далеко от топливозаборника. Верхний же конец трубки загнуть параллельно нижнему.

   Верхняя и нижняя части трубки должны быть загнуты параллельно друг другу

4. В полость бензобака установить доработанный датчик уровня топлива.

5. Резиновую трубку соединить с переходником на обратку от главного топливного шланга.

   Переходник сделает перекачку бензина максимально безопасной

6. Один конец пятиметрового шланга надеть на штуцер топливозаборника, другой — на трубку из стали на крышке датчика.
7. Бензонасос установить на моторном щите, расположив его горизонтально. Фиксация корпуса насоса производить на кронштейне с применением резиновых прокладок для надёжности соединения.
8. На резиновый шланг установить топливный фильтр для инжектора.
9. На второй штуцер подачи горючего надеть пятиметровый шланг. Зафиксировать его подкапотном пространстве.

10. Электробензонасос соединить с бензобаком посредством шланга 12 мм. Для соединения использовать переходник.

    Бензонасос соединяется с баком через шланг диаметром 12 мм

11. Электропитание нового насоса подвести через силовое поле к контакту 12 В.

    Если отсутствует опыт работы с цепями напряжения, лучше обратиться к услугам опытного автоэлектрика

Видео: электрический насос на «классику»

Сами же автовладельцы 2106 рекомендуют устанавливать электрический насос на выходе из топливного бака:

Неприятности с бензиновым насосом могут появиться у любого водителя как на отечественном, так и на импортном автомобиле. Оптимальным вариантом решения всех проблем является, конечно же, обращение в автосервис. Но если водитель привык самостоятельно обслуживать и ремонтировать свою «ласточку», то вполне доступен и ремонт своими руками. К тому же при таком подходе можно сэкономить определённое количество денежных средств.

Замена бензонасоса на ваз 2106

Если диагностика (см. «проверка годности бензонасоса на автомобиле Ваз 2106») ориентирует на неисправность насоса, демонтируйте его для ремонта. Вам понадобятся: ключ «на 13», отвертка, две линейки. Бензонасос зафиксирован на блоке цилиндров двигателя двумя гайками. 1. Отпустите зажим хомута и демонтируйте нагнетательный трубопровод с патрубка бензонасоса.

2. Отпустите зажим фиксации хомута и демонтируйте впускной трубопровод с патрубка бензонасоса.

Замечание При отсоединении трубопроводов слейте бензин в предварительно подготовленную емкость.

3. Заглушите отверстия трубопроводов пробками (можно применять подходящие болты).

4

Открутите гайки фиксации бензонасоса к блоку цилиндров, демонтируйте расположенные под ними шайбы и осторожно демонтируйте с автомобиля ваз 2106 бензонасос, стараясь не повредить прокладку. 5

Устанавливайте бензонасос в порядке, обратном снятию, отрегулировав его позиция. От того, правильно или нет размещен на силовой агрегат бензонасос, во многом зависит величина его впуска. Если не отрегулирована позиция бензонасоса, подача может частично или почти целиком отсутствовать, или быть настолько большой, что чрезмерное давление отожмет иглу закрытого топливного клапана карбюратора и бензин переполнит поплавковую камеру.

Замечание Регулировать позицию бензонасоса ВАЗ -2106 надо всегда, если после его демонтажа заменяли испорченные или сильно обжатые прокладки.

Меж бензонасосом и блоком цилиндров размещены: — регулировочная прокладка 3 (может быть толщиной 0,70-0,80 мм или 1,10-1,30 мм); — теплоизоляционная проставка 2; — уплотнительная прокладка 1 (толщиной 0,27-0,33 мм). Прокладки 1 и 3 имеют одинаковую конфигурацию и отличаются только толщиной. Меж блоком цилиндров и теплоизоляционной проставкой 2 всегда обязана быть прокладка 1. Ниже рассмотрен пример корректировки положения бензонасоса после замещения всех прокладок новыми. Для их замены, демонтировав бензонасос, демонтируйте прокладку 3, теплоизоляционную проставку 2 с толкателем и прокладку 1.

6. Поставьте свежую уплотнительную прокладку 1 (толщиной 0,27-0,33 мм). 7. Поставьте толкатель в теплоизоляционную проставку. 8. Поставьте проставку с толкателем на шпильки блока цилиндров.

9. Поставьте прокладку 3 толщиной 0,70-0,80 мм.

10. Придавите прочно набор прокладок и проставку к блоку цилиндров и, плавно прокручивая коленвал, поставьте толкатель в положение, при котором он минимально выступает относительно прокладки 3. Выясните выступание А толкателя. Если А меньше 0,8 мм, взамен прокладки 3 толщиной 0,70-0,80 мм поставьте вторую прокладку 1 толщиной 0,27-0,33 мм. Если А располагается в пределах от 0,8 до 1,3 мм, прокладку 3 толщиной 0,70-0,80 мм не меняйте. Если А больше 1,3 мм, прокладку 3 толщиной 0,70-0,80 мм подмените прокладкой толщиной 1,10-1,30 мм. 11. Зафиксировав бензонасос на шпильки блока цилиндров ВАЗ -2106, размеренно зажмите гайки его крепления, не прилагая чрезмерных усилий, чтобы не деформировать фланец его основания.
