Всем привет! В данном тексте речь пойдет, о таком легком тюнинге впускной системы, как установка дроссельной заслонки увеличенного диаметра: http://motorring.ru/product/89

Что нам это даёт? Она позволяет двигателю пропустить наибольшее количество воздуха. А чем легче это ему сделать, тем больше будет мощность на выходе. Напомню, что диаметр стоковой заслонки автомобилей ВАЗ 2108-2115 – 46 мм. Соответственно, при установке на автомобиль дросселя диаметром 52-56 мм, по идее, должна увеличится мощность, что мы позже и проверим.

А какого размера тогда поставить заслонку?

Установив на «стоковый» мотор дроссель диаметра 56 мм, мы дадим мотору возможность еще легче перерабатывать воздух, по сравнению с 52 и 54 мм, а тем более и 46 мм. Ведь, при одинаковом нажатии на педаль газа, в 56 мм поступает намного больше воздуха, нежели через 46. Но комфортность в салоне потеряется, появится дерготня на низах, также потребуется осторожнее работать с педалью акселератора. В общем, без привычки первое время будет тяжеловато.

52 мм — это «ни два, ни полтора». Эффект заметен практически не будет! Так как разница со «стоковой» всего-то 8 мм. Деньги на ветер, так сказать.Лучше всего ставить 54 мм, как я и сделал. Некая золотая середина. Но это всё теория. Перейдем к практике.

Практика. Эффект

Сам я, к сожалению, замерить разгон «до и после» забыл. Но на всем известном сайте я нашел видео одного парня, который, как раз, занимался данной процедурой. Сначала у него был абсолютно «стоковый» ВАЗ-2112 купе. Разгон от нуля до 100 км/ч получился в районе 11.9 секунд. Затем он поставил дроссель большего размера (56мм) и получилось, что разгон от 0 до 100 занял на одну секунду меньше, чем был до этого, а именно 10,9 сек.

Итак, разберемся в чем же достоинства этого тюнинга. Во-первых, при установке не возникают никакие трудности, устанавливается на место стандартной без каких-либо переделок. Во-вторых, реакция на педаль газа стала более отзывчивой. В третьих, низкая цена. В четвертых, данный тюнинг не требует ни спортивных мозгов, ни настройки.

Недостатки большого дросселя:

• лично у меня появились неприятности с ХХ (холостым ходом);
• появилось дёрганье на «низах» (низких оборотах);
• автомобиль начинает резче откликаться на небольшие перемещения педали акселератора, как следствие пропадает комфорт в салоне и возрастает расход топлива.

Вывод: эта запчасть нужна тому, кто «гонится за мощностью». Кому важны лошадки под капотом, нежели комфорт. Такой тюнинг не понравится аккуратному водителю, привыкшему тихо и спокойно ездить.

Всем спасибо за внимание!

ролик о магазинеОтчёты об отправкахНовинкиНовые комментарииТолько безопасные платежи

Характеристика датчика положения дроссельной заслонки

Предназначение датчика заключается в регулировке объема воздушного потока, который поступает в мотор. Этот воздух используется для образования горючей смеси.

Где расположен датчик в авто?

Чтобы при необходимости выполнить диагностику устройства, автовладельцу надо знать, где находится ДПДЗ. Контроллер устанавливается в моторном отсеке. Его можно увидеть сбоку от дроссельной магистрали на оси самой заслонки.

Расположение контроллера на дросселе

Конструкция устройства

Конструктивно устройство включает в себя следующее:

1. Корпус контроллера. Этот компонент выполнен из термостойкого стеклопластика. Корпус оснащается двумя фланцами, которые используются для фиксации контроллера к дроссельному узлу.
2. Соединительное устройство, оснащенное тремя контактами. Этот компонент объединен с корпусом контроллера.
3. Резистивное устройство, выполненное из керамики.
4. Токосъемный элемент. Эта составляющая предназначена для обеспечения электрического контакта с резистивной деталью.
5. Цанговый зажим, оснащается шлицем.
6. Резиновая прокладка. Используется для монтажа контроллера на ось дроссельного узла.

Назначение датчика положения дроссельной заслонки

Сам контроллер отвечает за корректное выявление положения заслонки на дроссельном узле. Его показания влияют на работу системы подачи топлива. Силовой агрегат в соответствии со значениями устройства выполняет регулировку объема поступаемого бензина при определенном режиме функционирования. ДПДЗ используется для преобразования углового положения заслонки дросселя в напряжение постоянного тока.

Особенности работы устройства:

1. Данные, которые передает контроллер, позволяют вычислить величину открытия заслонки. Поступающая на управляющий модуль информация обеспечивает расчет основных параметров управления силовым агрегатом. Причем данные определяются с учетом типа езды машины.
2. Само по себе устройство представляет потенциометр, оснащенный токосъемником. Последний используется для перемещения по установленному радиусу сектора, составляющего от 0 до 80 градусов. Ось данного конструктивного элемента при монтаже прибора должна быть связана с приводом дроссельного узла.
3. Параметр выходного сопротивления потенциометра может меняться с учетом нажатия на педаль газа. В зависимости от ее положения изменяется и степень открытия заслонки узла.
4. Питание контроллера производится посредством подачи стабилизированного напряжения. Величина исходит от управляющего модуля и должна составлять в районе 5 вольт. Допускается отклонение в размере 0,1 В в большую или меньшую сторону.

Схематический принцип действия контроллера

Технические параметры устройства

Основные технические свойства контроллеров ДПДЗ:

1. Напряжение для питания устройства подается на два вывода — 1 и 2.
2. Величина сопротивления, которое образуется между выводами 1 и 2, составляет от 1,8 до 2 кОм.
3. Параметр открытия полностью закрытой заслонки узла — от 0 до 2%.
4. Величина напряжения, которое подается на выходы под номерами 3 и 2 при закрытой заслонке составляет от 0,25 до 0,65 вольт.
5. Величина открытия заслонки узла составляет более 90 градусов.
6. Параметр напряжения, которое подается на 3 и 2 вывода при полном дросселе, составляет от 3,9 до 4,7 вольт.
7. Число полных циклов активации устройства при его работе — не меньше одного миллиона.
8. Градуировочное свойство зависимости параметра напряжения на выходе от угла поворота обладает линейным характером. Оно измеряется в диапазоне от 0 до 100 градусов. Напряжение составляет от 0,25 до 4,8 вольт. Значение наклона характеристики варьируется в районе 48 мВ.
9. Параметр рабочей зоны контроллера находится в линейной области характеристики в диапазоне от 10 до 90 градусов. Это соответствует величине открытия заслонки узла на угол от 0 до 100 градусов. Значение наклона варьируется в районе 39 мВ.

Разновидности

Существует два основных вида устройств:

1. Датчики пленочно-резистивные. Такой тип контроллеров обычно ставится штатно при производстве авто. Срок эксплуатации пленочно-резистивных устройств в среднем составляет примерно 55 тыс. км. Но по факту они выходят из строя чаще.
2. Бесконтактный тип устройств. Такие ДПДЗ функционируют на основе магнитно-резистивного явления, используется эффект Холла. Цена бесконтактных датчиков выше, но срок эксплуатации огромный. Эти приборы более надежные, поэтому редко выходят из строя.

Андрей Серомолотов показал, как с бесконтактным ДПДЗ работает машинный двигатель.

Дпдз – датчики положения дроссельной заслонки в приоре и калине: характеристики датчика

В системе с ЭДП (электрическим дроссельным патрубком) применяются два ДПДЗ.

Каждый такой датчик представляет собой резистор потенциометрического типа, на один из выводов которого подается опорное напряжение (3,3 В) с контроллера, а на второй «масса» с контроллера. С вывода, соединенного с подвижным контактом потенциометра, подается выходной сигнал ДПДЗ на контроллер.

Датчик расположен в дроссельном узле возле патрубка воздухозаборника. Рядом с ним установлен регулятор холостого хода.

Задача контроллера заключается в управлении положением заслонки дросселя через электропривод, которое задается нажатием на педаль акселератора. ДПДЗ нужны как раз для того, чтобы контроллер мог отслеживать текущее положение заслонки дросселя.

Когда в автомобиле включается зажигание, заслонка устанавливается контроллером в предпусковое положение. В данный момент степень открытия определяет, какую температуру имеет жидкость в системе охлаждения. Когда заслонка дросселя находится в предпусковом положении, на датчиках выходной сигнал с первого вывода должен составлять около 0,39-0,52В, а со второго – 2,78-2,91В.

Заслонка дросселя в состоянии покоя

Если на протяжении 15 секунд с момента включения зажигания мотор не будет запущен, и педаль акселератора останется в состоянии покоя, контроллер остановит подачу питания на электропривод дросселя, в результате чего заслонка переместится в почти закрытое положение (не более 7% открытия).

В таком состоянии мощность выходного сигнала первого датчика будет составлять 0,5-0,6В, а второго – 2,7-2,8В. Если на протяжении следующих 15 секунд двигатель и акселератор будут оставаться в состоянии покоя, заслонка автоматически перейдет в режим проверки.

Это означает, что она переместится в нулевое положение до полного закрытия и последующего перемещения в предпусковую позицию, после чего электропривод дросселя будет окончательно обесточен до следующего включения зажигания.

Независимо от того, в каком именно положении находится дроссельная заслонка, выходные сигналы обоих датчиков в сумме должны давать 3,3В. Максимально допустимое отклонение равно 0,1В.

Неисправности ДПДЗ

Владельцы Калин и Приор могут столкнуться с большим количеством неисправностей ДПДЗ. В каждом отдельном случае характер поломки по-разному влияет на работу мотора, поэтому симптомы могут отличаться. Рассмотрим основные признаки неправильной работы датчика:

• плавание оборотов при запуске двигателя, а затем восстановление во время прогрева;
• рывки при разгоне;
• снижение мощности;
• неконтролируемое повышение оборотов;
• повышенный расход топлива;
• мотор работает нестабильно и глохнет.

При проблемах с работой двигателя на холостых не стоит спешить менять регулятор холостого хода, проблема часто кроется именно в датчике положения заслонки. Его нужно проверять в первую очередь.

Чаще всего встречаются 3 основные причины неисправности:

• на механизме изнашивается слой напыления;
• перестает работать подвижный сердечник;
• подложка регулятора частично или полностью изношена.

Как проверить датчики дроссельной заслонки

Первым сигналом, указывающим на необходимость определить неисправность ДПДЗ на Калине или Приоре (как и других инжекторных авто) является загорание значка “Check Engine”. Используя диагностический сканер, можно выяснить код ошибки, а затем с помощью мультиметра делать необходимые замеры напряжения и изменения сопротивления при движении заслонкой.

Как очистить дроссельную заслонку на ВАЗ 2170-ВАЗ 2172?

На автомобилях Лада Приора применялся узел за всё время их выпуска двух типов, первый — это узел с троссиковым приводом (Где то до 2010-2011 года все машины данным узлом комплектовались, а уже после 2010-2011 второй узел начал ставиться), а второй — это узел от системы е-газ на котором уже отсутствует троссиковый привод и если он у вас стоит и вы решили его очистить, то нужно быть более аккуратным и кстати, когда установите данный узел на автомобиль нужно ещё дождаться пока контроллер под него адаптируется, в противном случае когда вы заведёте автомобиль он у вас будет работать в аварийном режиме (Обороты сильно повысятся и расход увеличиться), как сделать чтобы контроллер мог адаптироваться под вновь установленный на автомобиль узел, мы опишем и вы узнаете всё это по мере прочтения этой статьи!

1) Сперва начнём разговор об узле с троссиковым приводом и по ходу будет немного перебираться к узлу с электронной педалью газа, в начале вам нужно будет его снять, снимаются оба узла практически идентично (Слил частично охлаждающую жидкость, отвернул болты их крепления, отсоединил все колодки проводов и все шланги и снял после этого с автомобиля), но вот мороки с троссиковым узлом немного больше будет, более подробно о том как снять этот агрегат с автомобиля, читайте в статье: «Замена дроссельного узла с троссиковым приводом на ВАЗ», если у вас е-газ то тоже эту статью изучите, чтобы хоть иметь какое то представление о том как снимается узел с автомобиля.

Перед тем как снять обязательно клемму минус с аккумулятора скиньте, о том как это сделать читайте в статье: «Замена аккумулятора на ВАЗ», в пунтке 1 всё подробно расписано!

2) После снятия переходите к чистке, во время данной процедуры делайте всё как можно более плавно и мягче, потому что если к примеру двигать заслонку на е-газе то её можно очень легко повредить (Кстати трогать заслонку на е-газе вообще не рекомендуют, то есть открывать её рукой и закрывать, поэтому если можете без этого её как ни будь почистите ну или в крайнем случае откройте, но только делайте это очень аккуратно не повредив ничего при этом), хотя к узлу с троссиковым приводом это по больше мере не относиться, на таком узле с боку располагается сектор (Указан ниже на фото стрелкой) вращая который можно полностью открыть и полностью закрыть саму заслонку, при этом когда её откроете по брызгайте во внутреннюю часть при помощи очистителя для карбюратора и до тех пор прочищайте узел таким образом узел, пока всю грязь с него не уберёте.

Когда будете прочищать узел, будьте аккуратней и обязательно с него ещё датчики все снимите которые на нём находятся (Это касается узла с троссиковым приводом, на нём стоит два датчика, о том как их снять мы описали в статье ссылка на которую дана чуть выше, она ещё называет: «Замена дроссельного узла на ВАЗ»), кроме того на электронной заслонки присутствует блок управления ею, на него тоже брызгать жидкостью не нужно, достаточно будет только того что вы всю грязь с внутренней части узла уберёте (Где ещё сама заслонка стоит), а на наружную часть даже и брызгать не стоит!

3) Как только узел будет очищен можете смело устанавливать в обратном порядке его на автомобиль и подсоединить при этом к нему все датчики, но вот только устанавливать сразу же не спешите, положите на солнышко и пусть он высохнет весь от влаги, а то вся влага и грязь после того как вы заведёте двигатель у автомобиля полетит во внутрь, кроме того если ваш автомобиль комплектуется системой е-газ то на ней ещё нужно будет делать адаптацию контроллера к дроссельному узлу после его установки, для этого в плюсовую погоду (Свыше +7 завод рекомендует, а иначе адаптация может не получиться) поверните ключ в зажигании на автомобиле до такого уровня когда все приборы загораются, после чего подождите около 30 секунд (Можно и больше) и заведите после этого машину, если обороты будут нормальные (Не завышены слишком) то значит адаптация прошла успешно, в противном случае вам её придётся повторить, более подробно об этой адаптации мы писали в статье: «Чистка дросселя на калине», поэтому обязательно ознакомьтесь с ней.

Более подробно увидеть то как дроссельный узел можно снять с автомобиля и после чего прочистить его, вы можете в ролике размещён который чуть ниже, но в том ролике автомобиль ВАЗ 2110 используется, но у него практически такой же 16 клапанный двигатель который ставился и на приору, поэтому разницы особой с десяткой и с приорой не будет.

Я недавно чистил дроссельный узел с электронной педали и ничего в этом страшного нет, открывал заслонку пальцем и закрывал ее так же, поэтому делайте все аккуратно и будет вам счастье))

Материалы: http://vaz-russia.ru/remont-vaz-2170-priora/chistka-drosselnoy-zaslonki-na-priore.html

Чистка дроссельной заслонки на моделях 1117- 1119.

Примечание! Данная статья касается автомобилей с тросиковым механизмом, для е-газа вам придется искать дополнительную информацию по снятию заслонки. Заслонка на системе е-газ крепится на трёх шестигранных болтах, к ней подсоединяются шланги подвода и отвода охлаждающей жидкости. Самое главное отличие — в системе нет троса. (Не рекомендуем снимать узел во время отрицательных температур окружающей среды (даже -1), работайте когда температура плюсовая)

Важный момент! Перед началом работ скиньте клемму минус с аккумуляторной батареи, обесточьте её. Если вы не знаете способ скидывания клеммы, изучите статью: «Замена аккумулятора на автомобиле».

Снятие:

1) Чистить неснятую заслонку не имеет смысла, ведь грязь, стекающая во время мытья, вольется в двигатель автомобиля сквозь щель. Загрязнение двигателя автомобиля изнутри недопустимо.

Примечание! Рекомендуем ознакомится со статьёй : «Замена дроссельного узла на ВАЗ»!

2) У авто е-газ после снятия узла не рекомендуем трогать саму заслонку: узел скорее всего выйдет из строя , а значит придется менять на новый.

3) Положите снятый узел на чистую ровную поверхность, не допуская загрязнения, и приготовьте очиститель карбюраторов.

Примечание! Прежде чем приступать к чистке, рекомендуется снять с дроссельного узла «датчик регулятор холостого хода». Подробнее описано в статье с инструкцией по снятию узла с автомобиля.

Чистить узел целиком и полностью очистителем карбюраторов нет необходимости, достаточно пройти те места, где проходит воздух. Очистите внутреннюю часть, там находится заслонка (см. фото ниже), положите деталь на солнышко и подождите, пока вся жидкость испариться. Ускорить процесс можно взяв мягкую тряпку, не повреждающую внутреннюю часть запчасти, и аккуратно протерев от оставшейся грязи и средства для карбюраторов!

4) Теперь переходим к очистке датчика. Чистите только рабочую поверхность — место соприкосновения датчика с узлом. Часть, выходящая наружу узла, в чистке не нуждается.

Примечание! Во время чистки следите, чтобы жидкость не попадала внутрь. Аккуратно убирайте грязь только с наконечника (указан стрелкой). Если жидкость попадет под пружину и потечёт через уплотнительное кольцо внутрь, датчик сломается и вам придется покупать новый.

Установка:

Производится в обратном снятию порядке. Обнаружив трещины или повреждения на прокладке между узлом и ресивером, рекомендуем вам замену на новую.

Примечание! Не заводите автомобиль сразу по окончанию установки! Это относится к системе е-газ, потому что на этих автомобилях контроллер сперва должен адаптироваться и понять местонахождение нулевого положения дроссельной заслонки узла. Установив все агрегаты на своё место, сядьте в автомобиль, включите зажигание и подождите около 30-40 секунд пока контролер адаптируется. Подробно ознакомиться с процессом адаптации заслонки предлагаем в информационном письме:

Дополнительный видео-ролик: Подробнее ознакомиться с чисткой дроссельного узла вам поможет видео ниже.

Причины и последствия загрязнения дроссельной заслонки на Приоре

Регулятор, пропускающий сквозь себя воздух, дополнительно захватывает и мелкие пылинки, капельки масла или грязи. Все они понемногу осаживаются на поверхности и с течением времени значительно накапливаются. Все это не позволяет заслонке в должном количестве подавать воздух. Кроме того пыль покрывает и расположенные рядом датчики.

После обильного загрязнения могут возникнуть проблемы с запуском двигателя или переходом на холостой ход. Вместо плавного снижения оборотов происходит резкий сброс, отражающийся на условиях езды автомобиля. При подобном явлении может быть слышно «кряхтение» мотора. В некоторых случаях обороты восстанавливаются, но довольно часто их падение влечет лишь затрудненную работу двигателя.

При запуске авто также можно увидеть значительные изменения в работе. Стартер крутит достаточно долго, а из выхлопной трубы идет запах бензина. Подобное указывает на загрязнение дроссельной заслонки и требует ее чистки. В противном случае работа агрегата на износ приведет к нестабильной езде и повышению расхода топлива.

https://youtube.com/watch?v=0mu7UKo_9aI

Каким средством чистить дроссельную заслонку

Существует ряд специальных средств, предназначенных для очистки поверхности дроссельной заслонки. Некоторые народные умельцы используют для этого WD-40, ацетон, растворители и другие подобные составы. В принципе, их можно использовать, однако возрастает риск повредить что-нибудь внутри двигателя. На сегодняшний день в автомагазинах продается большое количество специальных средств для проведения упомянутой процедуры. Все они стоят относительно недорого. Поэтому с учетом того, что чистить дроссельную заслонку нужно не так часто, то любой автовладелец в состоянии приобрести себе подобное средство.

Стоимость указана по состоянию цен на лето 2017 года для Москвы и области

Итоги

При появлениях описанных выше неисправностей проверьте состояние дроссельной заслонки. Ее чистка не составляет больших сложностей. Однако если вы ее почистите, то динамические характеристики машины значительно улучшаться. Поэтому не забывайте проводить регулярную чистку заслонки через каждые 30. 50 тысяч километров пробега. Что касается средств очистки, то для этого пользоваться любым из перечисленных выше. Благо, стоят они недорого, поэтому доступны для любого автолюбителя.

Вентиляция легких или чистка дроссельной заслонки на Приоре. Тему с таким названием мы сегодня будем рассматривать. Она конечно больше актуальна для читателей и водителей постсоветского пространства, так как именно здесь больше всего полюбилась данная марка автомобиля.

Дроссель — это по сути дозатор подачи воздуха в камеру сгорания для воспламенения с бензином. От того, сколько будет впущено, напрямую зависит и количество впрыснутого топлива.

Поверьте это немаловажно. Перебор будет напрямую отражаться на расходе топлива. Кроме того остатки продуктов сгорания в виду своей большой молекулярной массы будут оседать на заслонке и пригорать к стенке

Уход требуется каждые 50 000 км., по крайней мере так пишут в инструкции по эксплуатации. О симптомах и способах устранения неполадок поговорим ниже

Кроме того остатки продуктов сгорания в виду своей большой молекулярной массы будут оседать на заслонке и пригорать к стенке. Уход требуется каждые 50 000 км., по крайней мере так пишут в инструкции по эксплуатации. О симптомах и способах устранения неполадок поговорим ниже.

Источники загрязнения и методы очищения

Чистка дроссельной заслонки на Приоре. Как правило, у всех автомобилей с подобной системой симптомы загрязнение однотипные, а именно:

• Двигатель немного «западет» при резком отпускании педали газа;
• Беспричинно падают обороты до 450-550 об/мин. на холостом ходу, вместо 900-1000 положенных;
• Двигатель трясет;
• Первый пуск после ночи очень тяжело дается даже в теплую погоду. В глушителе чувствуется запах бензина;

Происхождение: Начиная с момента первого пуска и до последних своих дней, дроссель будет подвергаться негативному воздействию со стороны топлива и нагара. Получается это потому, что в области заслонки образуются завихрения. Физика приходит на помощь и гласит о том, что там, где вихри, там всегда будут отложения и налеты.

Проверка датчика

В большинстве случаев при полной неработоспособности ДПДЗ, на приборной панели автомобиля высвечивается индикатор «check engine» сигнализирующий о неисправности данного датчика. При подключении диагностического оборудования можно точно определить виновника проблемы.

Как самостоятельно проводить диагностику автомобиля с помощью китайского сканера ELM327, читайте в нашей статье.

Но если такового не имеется, то проверку можно провести с помощью обычного мультиметра.

Процесс проверки

Проверку необходимо осуществлять со включенным зажиганием!

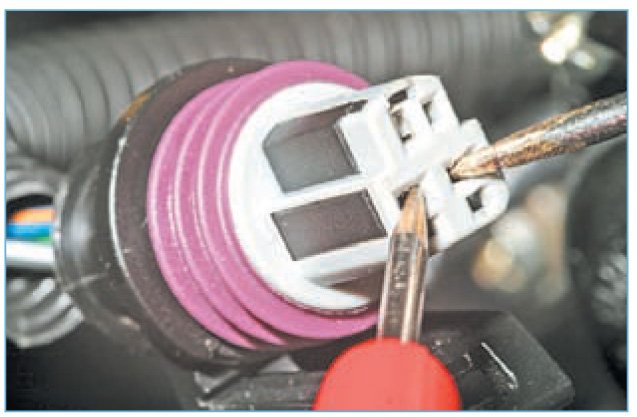

Первое что необходимо сделать — это проверить целостность цепи питания датчика. Для этого вынимаем разъем с ДПДЗ и замеряем напряжение между контактами «А» и «В». Напряжение должно составлять около 5В. Если все в норме приходим к следующему пункту.

Подключаем обратно разъем датчика. Для данной проверки понадобятся две иглы. Вставляем их между контактами «В» и «С» и замеряем напряжение. При закрытой заслонке напряжение должно быть 0,4-0,7В, а при полностью открытой 4-4,7В. Если показания не совпадают, то датчик вероятнее всего неисправен.
