Автосканер elm327. инструкция по работе с obd2

ТОП приложений на Андроид для диагностики авто

Ну что же, мы подошли к самому интересному – к обзору лучших программ для диагностики авто на Андроид.

1. Carista Obd2

Приложение функционирует с 2013 года, последнее обновление в Play Market вышло 30 июня 2020. Есть платная версия с расширенным функционалом (1 неделя – 10$, 1 год – 40$). У компании разработчика есть собственный адаптер – если купить, месяц использования Pro версии предоставляется бесплатно.

По мнению пользователей, это одно из лучших приложений для диагностики автомобиля на Андроид, даже на уровне бесплатного функционала (базовая проверка двигателя, системы газораспределения, анализ токсичности выхлопов). Расширенное сканирование (не хуже, чем в сервисном центре) позволяет протестировать все модули автомобиля – антиблокировочную систему, тормозную, подушки безопасности, датчики давления в шинах и т.д.

Также программа предоставляет и дополнительный функционал – персонализация настроек, разблокировка скрытых функций и т.д.

2. Hob Drive

Второе место в нашем рейтинге лучших программ для диагностики автомобилей для Андроида отводится клиенту Hob Drive. Приложение представляет собой тройной сервис – бортовой компьютер, анализатор расхода бензина и средство диагностики через OBD2/ELM327.

В Play Market доступна как платная, так и бесплатная версия. Последняя позволяет выполнить текущую диагностику ошибок автомобиля, первая осуществляет постоянное слежение и оперативное оповещение, а также контроль перегревов и подозрительных лагов.

Бортовой компьютер фиксирует расход топлива, выполняет замеры мощности. В программе есть встроенная опция планирования поездок – оценка времени езды на остатке бака, записи о заправках, статистика маршрутов, расчет расходов. Интерфейс можно настраивать по своим предпочтениям, есть много встроенных тем.

3. InCar Doc

Приложение на Андроид, осуществляющее полную лаунч диагностику авто для сканера с процессором elm327/OBD2.

Выполняет полное сканирование автомобиля, с диагностикой, мониторингом и ведением журнала статистики. Распознает причину индикатора Check Engine, расшифровывает коды ошибок, выполняет очистку старых кодов.

Есть платная версия с расширенным функционалом. Работает в режиме настоящего времени – анализирует параметры двигателя, расход топлива, фиксирует заправки, магазины, сервисы, запоминает местоположение автомобиля и др.

4. Torque Pro

Еще одна неплохая программа на телефон для диагностики автомобиля, также имеется сокращенная Lite версия (бесплатная).

Продвинутый же вариант предлагает следующие возможности:

• Полный контроль активности всех электронных систем автомобиля в режиме реального времени;
• Расшифровка кодов ошибок;
• Информация о производительности систем, сведения с датчиков;
• Функция сброса предыдущих неисправностей;
• Гибкий интерфейс с возможностью добавлять избранные виджеты;
• Анализ выбросов углекислого газа, мощности, внутренних температур;
• Измерение крутящего момента;
• Отправка всех отчетов на почту для дальнейшего мониторинга;
• И др. крутые опции.

5. Piston

Завершает наш ТОП-5 программа для чтения ошибок автомобиля для Андроида, лидер по простоте интерфейса и лаконичности доступного функционала. Приложение очень простое, но отнюдь не менее эффективное. А еще, оно полностью бесплатное. Помимо диагностики, позволяет выбрать датчики, которые необходимо контролировать. Недостатком программы является отсутствие встроенной расшифровки кодов.

В Play Market можно найти еще с десяток отличных программ на смартфон для диагностики автомобилей. Мы выбрали только лучшие – с большим числом функций, самыми хорошими отзывами и высокими рейтингами. Вы вольны протестировать их все или остановиться на любой другой. Однако, как показывает практика, дальше нашей пятерки мало кто уходит.

Программы для сканирования автомобиля для Андроида, однозначно, помогают следить за исправностью работы ЭБУ, причем, на любительском уровне. То есть, даже не имея специальных навыков и знаний в этой сфере, вы сможете сделать грамотную диагностику, как в сервисном центре. К слову, многие мастера там также пользуются подобными приложениями для Андроид. Так зачем платить деньги за услугу, которую легко выполнить своими руками? Сканер стоит недорого, большинство программ доступны бесплатно, подключение – элементарное. Попробуйте! Хуже точно не будет!

Какие гаджеты совместимы с этим прибором

Самая распространенная проблема с ELM327 заключается в том, что некоторые бюджетные сканеры имеют несанкционированные копии микроконтроллера
. Эти чипы часто демонстрируют странное поведение. Кроме того, даже легальное оборудование отказывается работать с некоторыми аппаратами

Если пользователь хочет использовать гаджет iOS или Андроид в качестве диагностического прибора, то ему следует обратить внимание на вышеуказанные проблемы

Средства сканирования, которые включают микроконтроллер ELM327 и чип Блютуз, могут соединяться со многими устройствами, но есть определенные ограничения. В основном с этим инструментом работают смартфоны, планшеты и ноутбуки. Самый удобный способ осуществить подключение ELM327 Bluetooth — подсоединить сканер к телефону. Но не все смартфоны поддерживают данную технологию. В черный список попадают продукты Apple iOS, такие как iPhone, iPod Touch и iPad.

Причина, по которой вышеуказанные девайсы обычно не работают со сканерами ELM327, заключается в том, что у них своеобразный подход к обработке сигнала Блютузом. Большинство Bluetooth-сканеров не могут соединиться с продуктами Apple, и это означает, что их обладателям лучше использовать протоколы USB и Wi-Fi. Исключение составляют устройства Jailbroken, но их использование может привести к появлению неприятных побочных эффектов. В отдельных случаях у других смартфонов тоже могут возникать проблемы со сканерами ELM327. Обычно эти проблемы связаны с несанкционированными копиями микроконтроллеров, которые не содержат обновленный код.

Для начала, убедитесь, что у вас есть адаптер OBDII ELM327 с типом подключения Bluetooth.

Вам необходимо вставить его в диагностический разъем (также известный как разъем OBD2) и включить зажигание или запустить двигатель. Если у вашего адаптера на корпусе есть кнопка включения — нажмите ее.

Шаг №1: Настроить связь с адаптером в системных настройках Bluetooth вашего телефона или планшета.
Если вы это уже сделали, либо в системных настройках вашего устройства нет раздела Bluetooth, в котором можно добавить устройство (такое часто встречается на мультимедийных системах) — переходите к шагу №2.

ВНИМАНИЕ! В зависимости от версии Android, шаги, необходимые для связи телефона с адаптером могут различаться!

Откройте системные настройки вашего телефона (настройки Android, не Car Scanner) и перейдите в раздел Bluetooth. Включите Bluetooth.

Вам необходимо добавить новое Bluetooth устройство. В некоторых версиях Android поиск Bluetooth устройств начинается сразу после перехода в раздел Bluetooth и включения Bluetooth, а в других нужно выбрать пункт «Добавить новое устройство» (название также может отличаться).

Подождите немного пока идет обнаружение Bluetooth устройств, находящихся поблизости и найдите в списке обнаруженных устройств ваш адаптер.

Обычно адаптер называется “OBDII”, “obd2” или что-то в этом роде. Если у вас фирменный адаптер, то его название может быть схожим с названием бренда производителя (например «Viecar», «VLink») и т.д.

ВНИМАНИЕ! Адаптер никогда не называется брендом или моделью вашего автомобиля и никогда не называется «MY CAR». Не путайте адаптер с мультимедийной системой вашего автомобиля!. Нажмите на адаптер

Для многих адаптеров требуется ввод ПИН-кода (пароля)

Нажмите на адаптер. Для многих адаптеров требуется ввод ПИН-кода (пароля).

Обычно ПИН-код «0000», «1234», «7890» или «1111», но если эти пароли не подходят, то обратитесь к документации от вашего адаптера или к продавцу.

Шаг №2: Выбор адаптера в Car Scanner.

Откройте Car Scanner и перейдите в настройки (кнопка в виде шестеренки в правом верхнем углу)

Выберите «Подключение»

Выберите тип подключения: Buetooth (не выбирайте Bluetooth LE (4.0) — это совершенно другая технология связи!)

Нажмите на кнопку «Выбрать устройство». Вы перейдете в окно поиска находящихся рядом устройств Bluetooth.

Подождите, пока ваш адаптер будет обнаружен.

Нажмите на него.

Вот и все, настройка подключения завершена. Теперь Вам нужно просто нажать на большую зеленую кнопку «Подключить» на главном экране программы.

Joycasino

Возможности ЕЛМ 327 OBD 2 Scan Tool Pro и инструкция по диагностике

Функционал ЕЛМ327 и список проверяемых параметров:

1. Сброс ошибок бортового компьютера, таких как Check Engine.
2. Считывание кодов неполадок с датчиков в двигателе, других узлах, электроники;
3. Расшифровка показателей, ошибок, отображение их на устройстве приёмнике (телефон, ПК);
4. Вывод данных и ошибок по состоянию автомобиля в реальном времени:

1. частота оборотов двигателя, крутящий момент;
2. нагрузка в двигателе;
3. температура воздуха, масла;
4. давление в топливной системе;
5. состояние датчиков, их значение;
6. затраты воздуха, топлива;
7. положение заслонки дросселя;
8. такт зажигания;
9. корректирование режимов работы двигателя (лямбда-зонд).

Инструкция по Scan Tool Pro и описание программ (Torque, Auto Doctor, OpenDiag)

Порядок выполнения диагностики через ЕЛМ327 версии 1.5:

1. Сначала найдите ОБД 2 16 pin разъем у вашего авто (под приборной панелью у руля);
2. Включите зажигание у машины, далее подсоединяем гаджет, ждем, пока не произойдет соединение, загорится зеленый сигнал;

Совет:

1. Теперь действуем, исходя из модели вашего адаптера:

3.1 Если вы купили сканер c Bluetooth, тогда включите Bluetооth на смартфоне, проверьте ближайшие устройства. В списке отобразиться устройство с наименованием «Scan Tool Pro» или «OBD2 ELM327». Выбирайте из списка сканер и подключитесь, это длиться 10-30 секунд.

3.2 Если вы выбрали и купили сканер с Wi-Fi , тогда включайте на смартфоне Вай-Фай, сделайте поиск ближайших сетей, в списке отобразиться сканер с названием «Scan Tool Pro» или Smart Scan Tool. Такой адаптер работает по принципу Вай-Фай роутера, поэтому выбирайте эту сеть и подключайтесь.

3.3 Кроме беспроводных моделей, купить автосканеры ELM327 можно и проводные. Подключается сканер через провод USB, который идет в комплекте. Проводной гаджет работает только через ПК, на который установлено приложение. Диск с драйверами на русском языке так же поставляется в комплекте с автосканером.

1. Следующий этап – это запуск приложения и распознавание ЭБУ и датчиков автомобиля. Когда диагностика производиться через смартфон (iOS, Android или Windows), то потребуется скачать специальное приложение, на Google Play или Apple Store, а именно: Torque, Auto Doctor OBDII или Mobile OpenDiag. Предоставляются приложения бесплатно, на русском языке. Для ПК используют Auto Doctor OBD. Примеры работы приложений на русском языке приведены ниже.

Приложение Torque и виды программ на русском языке

Список программ, а так же описание читайте в подробной обзорной статье об Scan Tool Pro. Перед покупкой автосканера с Блютузом или другой модификаций, скачайте приложение и убедитесь, что оно работает на смартфоне без ошибок.

Приложение Mobile OpenDiag и список параметров на русском языке

1. Интерфейс программного обеспечения (Torque, Auto Doctor OBDII или OpenDiag) простой и понятный, переведён на русский язык. После запуска программы, в случае правильного подключения сканера к разъёму ОБД, приложение оповестит вас о готовности начать работу.
2. Далее действия зависят от установленного приложения, так как функционал и интерфейс у них различается.

• Сделайте сканирование на ошибки, устраните их.
• Посмотрите текущее техническое состояние авто, посредствам считывания данных автосканера с датчиков.
• Поддерживается работа и мониторинг показателей в реальном времени.
• Отслеживание состояние рабочих узлов авто, датчиков: температуру, напряжение, обороты и прочее.
• Устройство оснащено функцией сохранения с распечаткой отчетов.

Приложение Auto Doctor

С какими автомобилями совместим сканер

Чтобы определить какой автосканер подходит для личного авто, достаточно определить протоколы обмена данными. Для этого необходимо взглянуть на колодку OBD-2 и уточнить, какие контакты на ней присутствуют:

• Наличие контакта 7 (K-Line) говорит о том, что для диагностики используется протокол ISO 9141-2. Такие диагностические разъемы используются в автомобилях азиатского и европейского производства.
• Выводы 4, 5, 7, 15 и 16 свидетельствуют о протоколе ISO14230-4KWP2000, который обычно используется на машинах Daewoo, KIA, Hyundai, Subaru STi и на некоторых моделях Mercedes.

Во всех описанных выше случаях можно смело пользоваться сканером ELM327. Кроме этого, он будет беспрепятственно работать с протоколами:

• SAE J1850 PWM/VPW;
• ISO 15765-4 CAN 29/11 bit 250/500 Kbaud;
• SAE J1939.

Как правило, автосканер ELM327 без проблем устанавливается и подключается на любой автомобиль.

Использование устройства

Сканер ELM327 Bluetooth представляет собой продукт современных технологий, созданный для облегчения жизни и экономии средств автовладельцев. Решение выгодное, простое и удобное в использовании. Чтобы начать работу, необходимо:

1. Вставить прибор в гнездо.
2. Убедиться, что на сканере горит индикатор работы.
3. Запустить двигатель авто или включить зажигание.
4. Включить Bluetooth на мобильном устройстве в настройках.
5. Найти обнаруженный адаптер OBD II и выполнить сопряжение. Как правило, требуется ввести секретный код подтверждения операции 1234 или 0000.

После этого можно приступать к работе. Пользоваться ELM327 Bluetooth на русском языке сможет любой. Можно добавлять схемы, графики и датчики на экран, настроить датчики авто и контролировать их статус в режиме реального времени.

Проверка трансмиссии, ABS, работоспособности подушек безопасности и климат-контроля не составит труда. Для этого нужно просто войти в раздел «Диагностика» настроек. В разделе общей информации можно посмотреть VIN-код, номер используемого протокола и так далее, а в разделе «Динамические данные» сохраняются сведения о скорости и расходе.

А если появится сбой в работе систем авто, прибор подаст сигнал, что позволит устранить проблему на ранней стадии.

Также здесь можно выбрать прошивку, наиболее подходящую для электронного блока управления конкретного автомобиля.

Рекомендуется в настройках активизировать автоподключение. Соединение в этом случае происходит быстрее

При этом важно учесть, что после работы обязательно следует выходить из программы через меню в правом верхнем углу экрана, иначе она будет мешать другим приложениям

Утилита MotorData ELM

Программа MotorData ELM для Android позволяет тестировать в режиме реального времени автомобили более старые. Распространяется бесплатно на Google Play. Поддерживает русскоязычный интерфейс, считывание и очистку кодов, чтение текущих данных и стоп-кадров. Для программы можно приобрести плагины под праворульные машины производства Toyota.

Также приложение пригодно для работы с гибридными авто. Если и не со всеми, то с Prius – точно.

Подключение ELM 327

Специфика диагностического устройства в возможности налаживания связи со средствами передвижения, которые совместимы с ним. При этом марка ТС и протокол связи не важны. Как будет осуществляться подключение, также не имеет значения, но некоторые особенности все же присутствуют.

Версии ELM 327:

1. ELM 327 Bluetooth – совместим с компьютерами, где есть функция «Блютус». Но в основном адаптер применяют с планшетами или смартфонами, работающими под управлением ОС Android.
2. USB – этот вид появился намного раньше беспроводных сканеров, цена на них ниже. Их можно использовать с ПК или ноутбука, функционирующих на базе ОС Windows.
3. ELM327 Wi—Fi – тоже подходит для работы с ноутбука. Этой версии воспользоваться могут пользователи продукции компании Apple.

Автовладелец выбирает подходящую для себя модификацию сканера.

Подключение к Android

Чтобы подключить ЕЛМ 327 понадобиться гнездо под рулевой колодкой авто.

Внимание! При установлении прибора на модели ВАЗ и иные ТС отечественного производства до 2006 года выпуска, то без переходника не обойтись. Дальнейший порядок действий:

Дальнейший порядок действий:

• загрузить из магазина приложений Google Play утилиту Torque, которая мало «весит». Данное приложение признано одним из лучших, поскольку с его помощью можно считывать неисправности системы автомобиля;
• подключить диагностический сканер к разъему;
• завести двигатель;включить Bluetooth на смартфоне или планшете;
• кликнуть на иконку «Настройки» и перейти во вкладку «Беспроводные сети Bluetooth»;
• выбрать поиск нового устройства;
• подождать отображения на дисплее перечень доступного оборудования;
• выбрать сканер и подключиться к нему. Для этой операции необходимо указать код, в основном это 0000 или 1234;
• после завершения сопряжения, нужно настроить работу. Поэтому в Torque выбрать пункт «OBD 2 настройки адаптера»;
• на последней стадии выбрать аппарат Блютус, которым выступает ELM 327.

После этих манипуляций можно начинать диагностировать работу систем ТС.

Подключение к Windows

Для подключения автодиагноста к ПК понадобится программа ScanMaster. Загрузить ее можно из сети

Внимание! Мало скачать приложение, нужно еще правильно его установить. Для этого надо найти файл «Key» либо «Keygen», а затем сгенерировать ключ доступа

Затем запустить файл установки «.exe».

Следующие действия:

1. Подключить ЕЛМ 327 к автомобильному разъему.
2. Завести двигатель.
3. В панели управления ПК найти «Устройства Bluetooth».
4. Кликнуть на «Добавить устройство», постановить галочку возле «Устройство готово к обнаружению» и «Далее».
5. Нажать.
6. Подождать завершения поиска доступного оборудования. Затем сканер подключится к компьютеру.
7. Снова нажать «Далее».
8. Появится окно, в которое ввести стандартный код: 0000, 1111, 1234 или 6789 и нажать «Далее».
9. Подождать автоматической интеграции с компьютером и выбрать «Готово».

Это и весь процесс установки программы для ELM 327.

Как подключить к iPhone или iPad

В случае, если водитель предпочитает продукты корпорации Apple, то ему потребуется модель сканера Wi—Fi, подключаемая к любому девайсу, функционирующему на базе iOS. Посредством беспроводного соединения можно получить сведения почти с любого портативного оборудования.

Этапы установки соединения:

1. Подключить ЕЛМ к разъему, установленному в авто.
2. Зайти в настройки беспроводного соединения и выбрать «CLKDevices».
3. Далее нажать на стрелку синего цвета, которая появится справа.
4. В новом окошке ввести IP—адрес 192.168.0.11 и маску подсети 255.255.255.0, которая является стандартной.Немного ниже должен быть указан порт 35000.

Это и вся процедура. Умея пользоваться диагностическим сканером, можно установить любое приложения для определения состояния авто. В его настройках понадобится прописать такие же адреса порта и IP—адреса.

Как выбрать ELM327

Из-за множества клонов разного качества есть риск нарваться на устройство с урезанной функциональностью, которое будет работать неправильно или не запустится вообще. При покупке нужно учитывать три важных момента.

1. Тип подключения

Существует несколько версий ELM327 с разными интерфейсами подключения. Самыми распространёнными являются адаптеры с Bluetooth, Wi-Fi и USB. Отличаются они не только возможностью соединения, но и совместимостью со смартфонами и компьютерами. В остальном функции идентичны.

• Bluetooth — самые дешёвые сканеры, которые работают только с Android-смартфонами.
• Wi-Fi — более дорогие версии, совместимые как со смартфонами на Android и iOS, так и с компьютерами.
• USB — чуть дешевле сканеров с Wi-Fi. Работают только с компьютерами, зато отличаются надёжностью связи.

2. Версия прошивки

ПО адаптеров постоянно обновляется. На оригинальных ELM327 актуальная версия уже 2.2. Китайские клоны продаются с прошивками 1.5 и 2.1. Как ни странно, более свежий вариант хуже.

Попавший к китайцам чип был с микропрограммой версии 1.5. Все клоны с такой прошивкой имеют ПО оригинального ELM327. Позже появились копии сканеров версии 2.1. Последняя является лишь изменённой прошивкой 1.5, причём не в лучшую сторону — для удешевления производства китайцы убрали многие протоколы связи. Кроме того, есть обычные адаптеры с версией 1.5, которые продаются под видом 2.1.

По факту сейчас в продаже доступны три варианта клонов ELM327:

• ELM327 1.5 — старая, но оригинальная прошивка;
• ELM327 2.1 — урезанная оригинальная прошивка под видом более новой;
• ELM327 2.1 — оригинальная прошивка под видом новой, но без изменений.

Очевидно, что стоит покупать адаптер именно с оригинальной прошивкой версии 1.5. Например, вот один из проверенных продавцов, у которого можно купить недорогую Bluetooth-версию ELM327.

3. Тип диагностического разъёма авто

У некоторых машин, особенно до 2000 года и отечественных, диагностический разъём имеет колодки других стандартов. Подключить к ним сканер напрямую не выйдет. Для таких случаев используют специальные переходники: с одной стороны у них совместимый разъём для конкретной модели авто, а с другой — стандартный OBD-II.

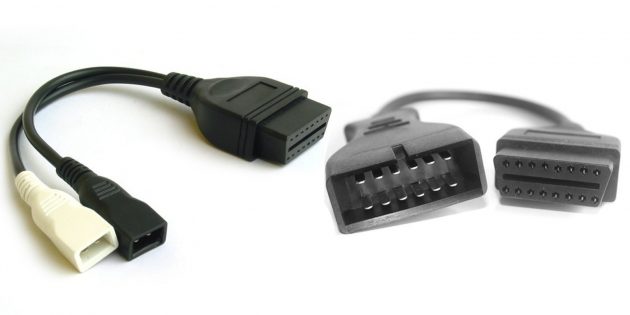

Слева переходник VAG 2×2 — OBD-II (Volkswagen, Audi до 1997 г.), справа — GM12 — OBD-II (Daewoo, ВАЗ) / aliexpress.com

Проприетарные колодки могут иметь различную форму и количество контактов. Поэтому перед покупкой сканера уточните, какой стандарт разъёма используется на вашем авто, и при необходимости докупите соответствующий переходник.

Этап 2: Использование приложений для ELM327

Программ для работы с приборами-сканерами на рассматриваемом чипе существует немало, но в качестве примера мы рассмотрим пару самых популярных решений.

Torque

Приложение Torque было и остаётся универсальным софтом для работы с OBD2-сканерами, поэтому начать хотим именно с него.

1. Запустите программу и подождите, пока она считает данные с бортового компьютера.

Показатели датчиков отображаются в виде виджетов. По умолчанию программа показывает только один, но можно добавить несколько – для этого сделайте долгий тап по экрану и в контекстном меню выберите требуемый.

Для доступа к остальным функциям вызовите меню нажатием на кнопку с шестерёнкой слева внизу.

Если вам требуется просмотреть ошибки, которые выдаёт электронный блок управления (ЭБУ), выберите в меню пункты «Fault Codes» – «Show logged faults». В случае обнаружения ошибок приложение отобразит коды.

Из меню можно просмотреть и старые, уже исправленные ошибки – для этого выберите опцию «Показывать исторические ошибки».

В полной версии Torque Pro доступны расширенные возможности вроде включения экономайзера, но ответ на вопрос «стоит ли за них платить?» оставим на усмотрение пользователя.

InCarDoc

Ранее известное как OBD Car Doctor, это решение наиболее совместимо с автомобилями, произведенными в постсоветских странах, поэтому является хорошей альтернативой вышеупомянутому Торк Лайт для их владельцев.

1. После запуска понадобится выбрать режим подключения. В нашем случае это будет Bluetooth, поэтому отметьте соответствующую опцию и нажмите «ОК».

После установки соединения появится главный рабочий экран ИнКарДок. Управление функциями приложения происходит через меню, открыть которое можно нажатием на кнопку с тремя полосками.

Доступны несколько опций, но мы остановимся на самых востребованных, а именно, «Динамические параметры» и «Диагностика».

Под динамическими параметрами подразумеваются несколько характеристик двигателя, таких как обороты в минуту, режимы работы топливной системы, температура и расход воздуха, и прочее. Конкретный набор отображаемых параметров и возможность управления ими зависит от автомобиля и его ЭБУ.

Диагностический режим позволяет просмотреть возникающие ошибки, и, что самое главное, показывает их описания. Плюс полученные данные можно отправить в социальные сети или по электронной почте – например, для связи с сервисным центром или знакомым автомастером.

InCarDoc имеет немало преимуществ, но есть и недостатки – часть функциональности доступна только в платной версии, плюс в свободно распространяемом варианте отображается реклама.

Опишите, что у вас не получилось.
Наши специалисты постараются ответить максимально быстро.

Интерфейс программы

Если говорить про ELM 327 interface OBD 2, то он интуитивно понятен. После установки подключения необходимо дождаться, пока мигающая иконка с изображением автомобиля не перестанет моргать. Если все было правильно, то, устройство сразу начнет работать.

Разберемся, как пользоваться автосканером, а точнее, какие из иконок программы Torque нас будут больше всего интересовать:

• OBD Check Fault Code – позволяет считать и расшифровать возможные ошибки автомобиля.
• Realtime Information – счетчики, отображающие показатели параметров двигателя в реальном времени. Пользователь может самостоятельно выбирать и добавлять счетчики, которые ему нужны. Для этого необходимо нажать «Добавить экран».

Map View – отображает маршрут передвижения.

Во время движения автомобиля водитель может смотреть за показателями датчиков давления, скорости, расхода топлива и многого другого.

Если же вы хотите получать более развернутые данные о системах авто, то рекомендуется подключиться к сканеру ЭЛМ через ПК.

Разновидности автосканеров ELM327 и какой лучше купить

Прежде чем купить ELM327 Bluetооth, надо заранее знать его номер прошивки, протокол, а так же через что планируете сканирование автомобиля. Если у вас смартфон на Андройд или iOS, то приобрести можно беспроводной вариант: автосканера elm327 bluetooth или Вай-Фай. Если нет смартфона, то надежнее работать USB устройством через компьютер.

В таблице представлен перечень модификаций диагностических беспроводных адаптеров для автомобилей, а так же вариант с проводом. Ориентироваться в моделях адаптеров OBD II ELM 327 не сложно, названия говорят сами за себя.

№ п/п	Модели диагностического автосканера ELM327	Функции диагностического автосканера ELM327 Bluetooth	Передача данных
Список авто	По протоколу	Прошивка сканера
1	Wi-fi ver 1.5 mini	Читайте далее в статье	OBD2	ver 1,5	Блютуз
2	ver 1.5 mini USB	Вай Фай
3	ver 1.5 mini Bluetooth	USB
4	Остальные аналоги автосканеров с прошивкой версии ELM327 2.1

Важно знать:

Версия прошивки 2.1 – это модификация микросхемы версии 1.5, но сделана она не разработчиком, поэтому для совместимости работы без ошибок рекомендуется покупать сканер версии 1.5.

Краткий обзор популярной программы Torque

Это самый популярный вариант для тех, кто хочет использовать Elm 327. Разработчики предлагают две версии: Light и PRO, бесплатная и платная соответственно. Первый вариант имеет ограниченный функционал, а второй — набор расширенных опций.

К сведению! В лайт версии пользователь сможет посмотреть состояние узлов автомобиля и сбросить все ошибки. ПРО-утилита показывает больше параметров.

Какими возможностями обладает программа Torque:

• проверка на наличие ошибок автомобильного двигателя;
• особая панель, на которой показаны параметры машины в режиме реального времени;
• оценка работы датчика кислорода;
• сканирование и показ неисправностей в автомобиле;
• показ ошибок с большим количеством опций;
• возможность расчета расхода топлива, стоимости поездки.

Важно! Для программистов есть приятный бонус — они смогут доработать утилиту, потому что разработчики сделали открытым доступ к исходному коду. Таким образом получится настроить Torque под себя

Но у данного приложения имеются и недостатки. К ним относится неполная русификация, что может немного затруднить пользование программой. Однако у Torque высокие оценки от пользователей, потому что это не влияет на качество работы приложения.

Приложение Torque

Ошибки подключения

Если Елм 327 не может установить соединение с андроид-устройством, значит в процессе подключения могли возникнуть следующие ошибки:

• включатель на сканере находится в другом положении;
• автовладелец не включил зажигание, которое часто необходимо для питания;
• адаптер недостаточно плотно вставлен в порт. Мигающий датчик не всегда означает готовность устройства к использованию, поэтому нужно заново подсоединить сканер;
• стоит попробовать различные протоколы для соединения до тех пор, пока не установится связь.

Обратите внимание! Если эти советы не помогли, скорее всего, причина в самом сканере. Необходимо его обменять на новый и попробовать подключить заново

При первой настройке сканер для автомобиля может выдавать ошибки
