Автомобильные газовые форсунки

Признаки и возможные причины неисправностей

Симптомами неисправности одного или нескольких инжекторов могут являться:

1. высокий расход топлива;
2. ухудшение динамических характеристик машины;
3. неустойчивая работа двигателя, троит ДВС (не работает одна или пара форсунок);
4. провалы при нажатии на педаль газа;
5. сбои в работе различных датчиков, появление ошибок «Check engine» (например, МАП сенсора);
6. стук в форсунках (громко работают «цокают»);
7. утечки газа через инжекторы (льют/травят);
8. авто перестаёт работать на холостом ходу, не включаются форсунки.

Причинами этому могут быть:

• износ демпферных резиновых колец на штоках клапанов (из-за этого стучат форсунки);
• выработка посадочного места (седла) клапана или его запорной резинки;
• изнашивание штока (ещё его называют поршень, якорь) или гильзы (он же сердечник, цилиндр, колба);
• заклинивание якоря в цилиндре;
• ослабление упругости возвратной пружины поршня;
• выход из строя электромагнитной катушки (соленоида);
• нарушение целостности электропроводки.

Выбор в зависимости от поколения ГБО или по торговой марке

Здесь все зависит от того, какого поколения выбрано ГБО, так как механизмы, заведующие доставкой топлива, имеют сильные различия в своей конструкции. Это необходимо учитывать при выборе модели, иначе при эксплуатации возникнут проблемы.

Разновидность поколений ГБО – это, в основном, условное соответствие пакета установки стандартам и типовому различию впрыска ДВС:

• II поколение идет по стандарту Евро 2 и подходит карбюраторным моторам;
• III и IV поколение для раздельно впрыска, то есть для инжектора;
• и VI поколение – это уже для движков с диагностическими и управленческими системами, основанными на применении электроники.

Читайте, как работает устройство газовой форсунки 4 поколения.

При ошибочном выборе комплектующих для разных видов поколения ГБО можно напрасно потратить средства и приобрести ненужные материалы. И тогда придется демонтировать поставленные газовые форсунки и купить новые, те которые непосредственно подходят.

Вам будет интересно >> Особенности газового оборудования Политрон

Итак, чтобы не производить замену газовых форсунок, нужно покупать полный комплект для ГБО после IV поколения. А для более ранней версии можно выбирать форсунки на газ у тех производителей, кто выпустил систему ГБО, стоящую на авто.

А также, кроме технических характеристик, механизмы, регулирующие впрыск, отличаются по стоимости.

Более дорогие марки отличаются следующими моментами:

• качество изготовления деталей;
• применением материалов высокого качества;
• точность проработки отдельных важных моментов;
• большим жизненным ресурсом;
• отличительной надежностью.

Думая о том, какие форсунки выбрать, лучше всего обратиться за консультацией в специализированный центр, где монтировали оборудование.

Как выбрать устройство

Чтобы выбрать подходящую комплектующую для котла, необходимо изучить технические характеристики устройства, узнать топочную мощность прибора отопления.

Лучше проконсультироваться со специалистом. Наиболее важные факторы при выборе — мощность, диапазон и способ регулирования.

Сначала подбирают форсунку по мощности. Она должна превышать мощность котла, но не очень значительно. От этого будет зависеть диапазон регулирования мощности системы.

По типу регулирования форсунки подбирают исходя из размеров помещения. Для частной котельной с малой мощностью подойдёт любой тип, для промышленных масштабов или для очень больших домов нужны системы с плавнодвухступенчатым или модулированным регулированием.

Общие понятия

Газобаллонное или газовое оборудование (утвержденная аббревиатура — ГБО) – это дополнительное оборудование для автомобиля, назначение которого заключается в хранении и подаче в двигатель внутреннего сгорания топлива в газообразном состоянии.

К такому виду топлива относится метан и смесь бутана с пропаном.
Различают шесть поколений газового оборудования. Разница поколений ГБО в системах подачи и регулировке газа (инжектор, карбюратор).
Форсунки ГБО 4-го поколения – это узел оборудования, который используется в параллельном или распределенном последовательном впрыскивании смеси в двигатель. Его задача осуществлять дозировку топлива.

Что такое эмулятор форсунок

Для двигателей внутреннего сгорания на газе 2-го поколения устанавливается электронный прибор для имитации бензиновых инжекторов. Такое устройство называется эмулятор форсунок ГБО. Для 3-го и 4-го поколения он встраивается в электронный газовый блок управления.

Эмуляторы зависят от количества цилиндров двигателя, потому что необходимо считывать сигнал подачи соответствующего топлива на каждый цилиндр с помощью переключателя на приборной панели.
Такое устройство позволяет задавать интервал перехода с бензина на газовую смесь. Можно установить задержку в диапазоне 0-5 секунд.

Задача эмулятора при отключении бензиновых форсунок передавать на блок управления сигналы, которые имитируют работу инжекторов.

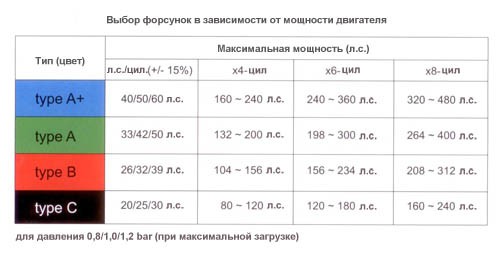

Выбор форсунок

Каждое газовое оборудование имеет свои особенности, поэтому подбор форсунок важно осуществлять в индивидуальном порядке под каждое поколение ГБО. Многие автомобилисты ставят вопрос «Какие форсунки для ГБО лучше?». В случае с газобаллонным оборудованием данная формулировка изначально неверная, ибо к нему применима известная многим поговорка: что русскому хорошо, то немцу смерть

Естественно, поговорку стоит перефразировать под газовую аппаратуру и понять, что для одного поколения конкретные форсунки могут быть просто идеальны, а с другим не способными работать

В случае с газобаллонным оборудованием данная формулировка изначально неверная, ибо к нему применима известная многим поговорка: что русскому хорошо, то немцу смерть. Естественно, поговорку стоит перефразировать под газовую аппаратуру и понять, что для одного поколения конкретные форсунки могут быть просто идеальны, а с другим не способными работать.

Дабы осуществить грамотный выбор форсунок, достаточно придерживаться следующих моментов:

• Во-первых, узнайте, какого поколения ваше газовое оборудование. В процессе подбора это играет немаловажную роль, ведь для каждого типа ГБО имеются свои стандарты форсунок. Так, для первого поколения применяется стандарт безопасности «ЕВРО», для второго – «ЕВРО-2», для третьего, четвёртого, пятого и шестого – «ЕВРО-3» и выше;
• Во-вторых, определите количество необходимых форсунок. Стоит отметить, что для поколений ГБО 1-3 допустимо приобретать форсунки по отдельности. В случае же со старшими версиями оборудования рекомендуется покупать уже готовые комплекты. Подобный подход поможет избежать проблем в дальнейшей настройке аппаратуры;
• В-третьих, проверьте способ подключения и иные технические особенности вашего ГБО относительно форсунок;
• Ну и в-четвёртых, осуществляя выбор новых дозаторов, отдавайте предпочтение проверенным производителям. На данный момент ими заслуженно считаются Валтек, BRC, Диджитроник, Рампа, Барракуда и Ломато. Более того, те же BRC и Ломато производят собственные ГБО, поэтому их владельцам вполне реально избежать трудностей при подборе новых форсунок, сказав продавцу лишь модель своего оборудования.

Регулировка и ремонт газового редуктора Lovato

В газобаллонном оборудовании редуктору отведена наибольшая значимость среди всех узлов. Его задача: предоставить возможность водителю понизить давление, которое поступает из баллона. Ремонт, а именно регулировка, на редукторе автомобиля предусматривает работу с одним или двумя регуляторами: в этоми заключается главное отличие.

В принципе газовый редуктор примитивный регулятор давления, устроенный с целью поддерживать стандартное значение давления от расхода топлива автономно. Как показывает практика, устройство поддерживает его с незначительным коллебанием. Давление немного снижается с повышением расхода газа. Это не очень существенный момент, но требующий внимания.

Предложение от производителя

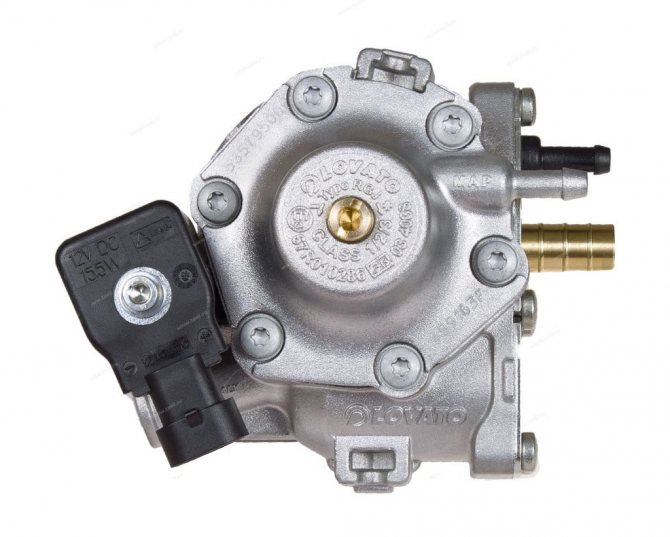

Редуктора Lovato

Устройство редуктора Lovato характеризуется универсальностью, простотой и надежностью. Для турецких полукустарных производителей изготовитель является образцом для подражания. Практически все поколения турецких редукторов переняли дизайн сплюснутого «барабана», на торцах которого две штампованные крышки. принадлежит к предприятию семейного типа которое было основано в послевоенное время в условиях острой нехватки горючего. В современных условиях компания Lovato– один из лидеров мирового рынка газобаллонной системы. Ремонт, а именно регулировка, аналогов Lovato зависит от следующих факторов:

• поколения механизма;
• количества регуляторов;
• топливной системы.

Товарный ряд производителя:

• Редуктор пропановый Lovato вакуумный на 90 и 140 kW. Устройство предназначено для систем 1-го поколения ГБО на авто карбюраторного типа с мощностью до 123 лошадиных сил. Редуктор предназначен исключительно для переоборудования на пропан.
• Пропановый редуктор Lovato электронный 90, 140, 170 kW. Устройство предназначено для систем ГБО 1, 2 и 3-го поколения на авто инжекторного, моноинжекторного и карбюраторного типа с мощностью двигателя до 123 лошадиных сил. Редуктор предназначен для пропан-бутана.
• Редуктор Lovato метановый. Устройство 2-го поколения применяется для переоборудования на метановое топливо автомобилей и автобусов.

Настройки редуктора

Ремонт, а именно регулировка, редуктора предусматривает ориентацию в его настройках. Пропановые аналоги в основном имеют два регулятора, но и встречаются с одним. Редуктора метанового типа почти всегда характеризуются одним регулятором. В их управлении эти настройки являются наиболее проблемными.

Ремонт для газового поколения редукторов с одной уникальной настройкой предусматривает манипуляции исключительно с давлением передаваемого газа. Владельцы автотранспорта с особым энтузиазмом предпочитают «подкручивать» давление самостоятельно

Задав единственное верное и что немало важно, истинное значение давления, один лишь топливный редуктор даст возможность ограничить потребление газа в режимных мощностях за счёт элемента, именуемого винтом жадности

Ремонт обладает некоторыми сложностями в случае, когда винт находится в положении «закрыто». Для сохранения холостого хода в этом случае требуется нарастить давление, процесс которого предусматривает:

• Проверку редуктора перед настройкой, а именно, открыт ли «винт жадности».
• После реализации предыдущего этапа можно приступить к регулировочным работам.

Устройство редуктора Lovato

Процесс регулировки

Непосредственно газовый регулятор ловато представлен в виде винта, сжимающего пружину. Для того чтобы его установить, следует учесть:

• при закручивании подача газа будет сбавляться редуктором;
• при выкручивании – наростать.

Иногда винты встречаются с левой резьбой, чаще всего она правая. Этот момент зависит от дизайнерской фантазии производителя. Чтобы слегка упростить эту задачу необходимо учесть: при любом вращении ему свойственны вышеперечисленные характеристики изменения давления газа.

Регулировка холостого хода на автотранспорте объясняется степенью тряски мотора. Его спокойная работа свидетельствует о том, что ремонт редуктора выполнен грамотно и качественно.

Итак, запускаем мотор и удерживаем открытой дроссельную заслонку. Затем плавно отпускаем её и сбавляем обороты до тех пор, пока силовой агрегат заглохнет. В тоже время не забывайте условие: газовый редуктор двигателя автомобиля должен продолжать работать. Для «чайников» пояснение: двигателю не заглохнет полностью, если начать кручение регулятора дроссельной заслонкой в произвольном направлении. Если просматривается худшая работа мотора, придётся изменить курс вращения редуктора и восстановить его стабильную деятельность.

На какие параметры ориентироваться?

Чем оперативнее клапан реагирует на сигнал, который распространяет ЭБУ, тем более лучше работает топливная система. «Быстрые» форсунки покупать для автомобиля выгоднее. К таким относятся, например, модели от производителей barracuda и аеб.

Для стабильной производительности двигателя автомобиля, недопущения перерасхода газового топлива форсуночный плунжер должен обладать минимальным коэффициентом температурного расширения. Рабочие параметры дешевых моделей могут полностью измениться из-за механического износа форсунки.

При подборе газовых инжекторов следует ориентироваться на следующие характеристики:

• материал корпуса;
• какое горючее используется, метановое или пропан-бутан;
• показатель электрического сопротивления;
• уровень допустимого давления;
• скорость реагирования на импульс от ЭБУ;
• рабочая температура;
• диаметры клапанов и выпускного штуцера;
• какими бывают размеры калибровочных жиклёров.

Приведённые параметры оказывают существенное влияние на работоспособность ГБО, двигателя автомобиля и экономические характеристики. Есть модели, не требовательные к качеству российского топлива, например, от итальянского производителя ловато.

Какими могут быть последствия

Загрязнение форсунок может вызвать поломки и различные отклонения в работе оборудования. Также стоит помнить, что во время работы на форсунки воздействует разная температура, а значит – они работают по-разному и имеют разные показатели производительности. При первых признаках разбалансировки стоит ожидать более крупных проблем. Самое первое, что проявится – это неустойчивая работа двигателя, затем повышается уровень потребления газа.

Если одна или пара форсунок подают меньше газа, то проблемы стоит искать не в них, а в электронике. При этом могут возникнуть дополнительные проблемы – чрезмерное нагревание двигателя, повышенная нагрузка на цилиндры, подгорание клапанов.

Чтобы своевременно выявить необходимость замены или чистки форсунок, стоит регулярно проводить диагностику ГБО. Показатели отклонения производительности форсунок не должны превышать 10%.

Лучше доверить чистку газовых форсунок установки ГБО профессионалам, которые имеют не только соответствующие навыки, но и специальное оборудование. Сам процесс в зависимости от типа конструкции этой детали может проводиться в собранном или разобранном виде. Стандартно чистка проводится в несколько приемов, обязательно с использованием специального устройства и жидкостей.

Есть некоторые рекомендации мастеров относительно регулярности проведения плановой чистки – это каждые 50-60 тысяч км пробега. Однако некоторые производители этих деталей дают свои рекомендации по плановой проверке форсунок – количество километров пробега разное (от 20 до 300 тысяч). Стоит заметить, что чем дешевле форсунки, тем чаще возникают с ними проблемы и дороже обходится их обслуживание.

Во многом от того, как почистит газовые форсунки специалист, зависит их работоспособность. Мастер должен быть внимательным и последовательным, а также не забывать о полноценности процедуры чистки.

Чтобы почистить форсунки правильно, стоит следовать следующему алгоритму действий:

1. Перекрыть расходный кран газового баллона.
2. Устранить газ из магистрали полностью, то есть авто должно выработать газовое топливо и автоматически переключиться на бензин. Для полной уверенности необходимо принудительно перевести авто на газ, чтобы убедиться в отсутствии смеси в магистрали.
3. Пометить провода и катушки, чтобы впоследствии не перепутать их – можно сделать это изоляционной или клейкой лентой.
4. Аккуратно снимаем после этого рампу.
5. Берем ключ на 12 и выкручиваем калибровочные жиклеры.
6. Затем нужно снять стопорные кольца и катушку, откручиваем направляющие ключом на 14.
7. Извлекаем штоки, пружины и уплотнитель. Для простоты сборки в конце чистки стоит рассортировать все детали.
8. Провести непосредственно саму очистку с помощью ветоши и специальной жидкости. Желательно использовать ветошь из безворсового материала. Также стоит следить, чтобы жидкость не попала на резиновые уплотнители.
9. Очищаем корпус инжектора внутри – делаем это тщательно и аккуратно, в несколько приемов.
10. Теперь проводим сборку деталей в обратном порядке – для этого и пригодится организованная ранее система отметок.

Завершается все это установкой рампы в авто на штатное место. Обязательно следует проверить работоспособность системы. Чтобы проверить места соединений на наличие утечки, можно использовать старый метод – обмыливание, то есть смазать места подключения мыльным раствором. Если процесс чистки проводится на СТО, мастера предварительно проводят регулировку рабочих узлов и только после этого устанавливают оборудование на место.

Также на эту тему вы можете почитать:

Как произвести кузовной ремонт автомобиля без покраски

Замена переднего сальника коленвала Nissan Micra (K12)

Как выбрать автосервис в Минске

Карданный вал: устройство, основные функции и неисправности

Восстановление и ремонт маховиков — различных вариантов сцеплений

Дмитрий Серегин 25 марта, 2020

Опубликовано в: Ремонт автомобиля

Пошаговый ремонт газовых форсунок ГБО своими руками

Чтобы отремонтировать форсунки ГБО 4 поколения тип Valtek или OMVL, для этого потребуется снять всю рейку в сборе:

• перекрыть поступление газа на баллоне. Чтобы это сделать, нужно закрутить соответствующий кран мультиклапана;
• завести двигатель на некоторое время, для выработки остатков топлива из системы;
• отключить клеммы АКБ;
• отсоединить шланги и электропитание;
• открутив виброгасители, снять газовую рампу.

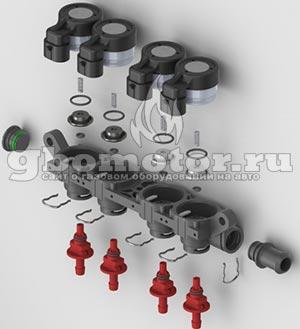

Разборка и промывка

Для того чтобы разобрать и промыть форсунку (рассмотрим на примере Вальтек type 30), нужно:

1. ключом на 12 выкрутить калибровочные жиклёры/сопла снизу рампы;
2. круглогубцами или отвёрткой снять стопорные кольца катушек;
3. демонтировать катушки;
4. вывинтить (ключ на 14) сердечники клапанов и вынуть из них поршеньки.

Далее нужно проверить на предмет износа: резиновые детали, сёдла клапанов и штоки с гильзами.

Провести дефектовку деталей. Выявить продавленные резиновые кольца отбойники и уплотнители, также проверить на износ цилиндрики и якоря. На резинке клапана не должно быть больших углублений от седла. Седло тоже имеет свойство усадки со временем. Непригодные части отбраковать.

Затем почистить детали форсунок от грязевых отложений, сделать это удобно с помощью ветоши, ватных палочек. Применив очиститель карбюратора (карбоклинер), ацетон, бензин или другие подобные средства. Резиновые изделия (если принято решение не менять), нужно снять, мыть их агрессивными веществами нельзя. Резина может разбухнуть от таких составов. По этой же причине чистить/промывать форсунки (неразборные) такие, как Hana (Хана), Barracuda (Барракуда), Brc (БРС) не желательно, хватает эффекта от такой очистки ненадолго, если вообще они будут работать после этого.

Для начала небольшое вступление.

Всем известно, что «бадяжат» у нас не только бензин и ДТ. Давным-давно АГЗС научились «надувать» нашего брата, да не газом, а воздухом, подмешивая в газовое топливо различную гадость, которая пагубно влияет на состояние газовой аппаратуры и всего двигателя в целом.

Так однажды было замечено, что мотор работает нестабильно на газе, во время переключения на газ мотор глох, а холостого хода просто не было. Кроме прочего ухудшилась динамика, пропала тяга, увеличился расход газа и появились провалы во время разгона. Причем вышеописанные «глюки» проявлялись, как правило, «на холодную». Спустя какое-то время после прогрева двигателя до оптимальной температуры, все эти «болячки» практически исчезали.

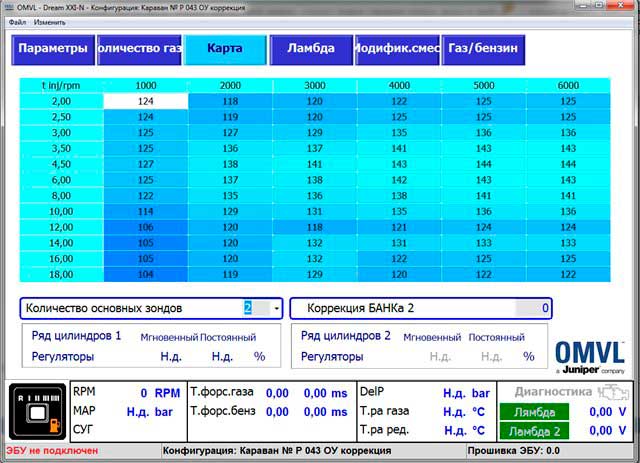

Автонастройка оборудования

В данном случае нужно нажать на клавишу принудительной работы на бензине. После этого красная сигнальная лампа погаснет.

Чтобы совершить настройку работы газового оборудования, силовую установку нужно прогреть на бензине.

После запуска мотора, правильность совместимости программы с блоком управления можно еще раз проверить путем сравнения показателей бортового компьютера с показателями на экране ноутбука, поскольку туда выводиться информация о работе двигателя.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Двигатель MPI — модификаци, плюсы и минусы

После достижения двигателем оптимальной рабочей температуры, можно начинать автокалибровку работы газового оборудования.

Делается это путем нажатия на окно с надписью «автонастройка» на экране ноутбука.

Суть данной настройки сводиться к следующему. После включения автокалибровки, электронный блок управления производит проверку основных параметров двигателя – рабочую температуру, давление и т.д., и, если они соответствуют требуемым параметрам для калибровки, приступает к подключению в работу одной из газовых форсунок.

Для этого он отключает рабочую форсунку и подключает газовую, обычно начинает это проделывать с первого цилиндра, подключение газовой форсунки можно отследить на мониторе ноутбука.

Но при подключении блок управления делает минимальную подачу топлива, что приводит к появлению вибрации двигателя, поскольку блок управления еще не успел подстроиться под работу штатного блока управления.

Далее блок управления начинает принимать информацию со штатного блока и обрабатывать ее, то есть, подстраиваться под его работу в результате он корректирует количество газа, которое эквивалентно по энергетическому выходу количеству бензина. При правильном подборе количества, вибрация силовой установки утихнет.

Далее блок управления проделывает ту же операцию, но с другой форсункой.

Причем блок управления для калибровки использует непоследовательность расположения цилиндров, а порядок их работы. Если, к примеру, порядок работы – 1-3-2-4, то следующим он калибровать будет форсунку третьего цилиндра.

Поскольку последовательность действий блока управления идентична с первым цилиндром, то при подключении в работу газовой форсунки третьего цилиндра, вибрация силовой установки снова появится, но она будет слабее.

Далее, при калибровке остальных форсунок, можно определить, было ли полностью правильно произведено подключение газового оборудования.

Дело в том, что после подключения в работу второй газовой форсунки при правильной установке, включение в работу остальных форсунок не будет проявляться в виде вибрации силового агрегата, поскольку подачи газа двух форсунок и одной бензиновой во время калибровки достаточно, чтобы двигатель работал без вибрации.

Если вибрация сохранилась и после калибровки второй форсунки, это является сигналом в нарушении правильной подачи газа на одной из электромагнитных форсунок.

Обеспечить нарушение в работе может, как разность длины патрубков от рампы к штуцерам, так и негерметичная посадка штуцера.

Программа, установленная на ноутбук, укажет на каком цилиндре произошло нарушение работы. Если данная неисправность имеет место, ее нужно устранить. Далее автокалибровки производиться по новой.

Что такое газовые жиклеры?

Газовая рампа с форсунками оснащена металлическими штуцерами, которые имеют отверстия определенного диаметра. Диаметр этих отверстий подбирается с учетом определенных параметров, поскольку от них зависит дозировка газа. Во время настройки ГБО 4, главной задачей специалиста является точная настройка параметров дозировки газового топлива, чтобы двигатель работал на газе также эффективно, как на основном топливе

При этом важной составляющей является настройка пропорции смеси: определенное количество газа к определенному количеству воздуха. Для бензина это соотношение 1:14-1:16, для газа пропорция будет другой, и, если ее нарушить, смесь может сгорать не полностью или быть бедной

Поэтому, задача настройщика дать такое количество газа, чтобы он соответствовал пропорции воздуха и сгорал полностью. Одним из наиболее эффективных способов добиться этого является именно изменение диаметра жиклера.

Чтобы упростить процесс подбора, производители ГБО предлагают различные таблицы (например, у STAG есть коэффициент, если он больше 1,6 — необходимо ставить маленькие жиклеры, если меньше 1,2 — большие) и программы. У некоторых производителей есть собственное программное обеспечение, которое автоматически выдает нужный параметр диаметра жиклера. После автокалибровки некоторые программы показывают рекомендуемый диаметр.

Есть готовые таблицы, в которых указаны величины жиклеров в зависимости от мощности и объема двигателя.

Готовые программы работают по той же схеме, пользователь вводит данные (мощность или объем), после чего ПО автоматически выдает диаметр жиклеров.

В списках можно увидеть готовые решения, где указана марка авто, оборудование, величина жиклера и т. д., то есть проверенные варианты, которые уже существуют в реальной жизни. Однако для всех форсунок нет какой-то единой таблицы на все случаи жизни и под любое авто. Есть похожие форсунки с похожими характеристиками, но при этом они имеют отличия внутри, например, ход штока, производительность и т. д.

Чтобы понять суть процесса подбора жиклеров нужно понять следующее — время впрыска бензина и газа не должны отличаться. Подбирая нужный диаметр жиклера, необходимо смотреть тех. параметры газовых форсунок, а также время бензинового впрыска авто, на которое планируете ставить газ.

Например, у вас газовые форсунки, которые имеют минимальное время работы 4-4,5 мс., при этом время впрыска основного топлива без нагрузки составляет на холостом ходу — 3 мс. Поскольку на холостых — это не самое наименьшее время впрыска (спускаясь с горки, убрав ногу с педали, время впрыска у вас будет ниже 3 мс.). Это режим перед CutOff, необходимо рассчитать все так, чтобы время газовых форсунок на холостом ходу не было минимальным. Другими словами, нужно стремиться к тому, чтобы значение время впрыска газа на холостом было равно примерно 5-5,5 мс. Такое решение позволит получить небольшой запас на режимах >3 мс., бензинового впрыска. Жиклеры следует подбирать таким образом, чтобы после автокалибровки, время бензинового впрыска при переходе на газ не менялось, при этом время газового впрыска находилось в диапазоне 5-5,5 мс. В результате мы получим небольшой запас для форсунок во время их работы с нагрузкой ниже холостого хода.

Если даже двигатель вашего авто имеет бензиновый впрыск 5 мс., вам все равно необходимо стараться подобрать газовый впрыск равный 5-5,5 мс., на холостом ходу, поскольку это время будет наиболее подходящим для этих форсунок. Нередко после автокалибровки время газового впрыска оказывается больше 5,5 мс., в таком случае необходимо рассверливать жиклеры. Величина диаметра рассверливания будет зависеть от значения газового впрыска. Если выйдет 7 мс., то сверлить можно на 0,2-0,3, если — 6 мс., то примерно на 0,1 или вообще не сверлить, а вместо этого немного поднять давление.

Выбор в зависимости от поколения ГБО или по торговой марке

Здесь все зависит от того, какого поколения выбрано ГБО, так как механизмы, заведующие доставкой топлива, имеют сильные различия в своей конструкции. Это необходимо учитывать при выборе модели, иначе при эксплуатации возникнут проблемы.

Разновидность поколений ГБО – это, в основном, условное соответствие пакета установки стандартам и типовому различию впрыска ДВС:

• II поколение идет по стандарту Евро 2 и подходит карбюраторным моторам;
• III и IV поколение для раздельно впрыска, то есть для инжектора;
• и VI поколение – это уже для движков с диагностическими и управленческими системами, основанными на применении электроники.

Читайте, как работает устройство газовой форсунки 4 поколения.

При ошибочном выборе комплектующих для разных видов поколения ГБО можно напрасно потратить средства и приобрести ненужные материалы. И тогда придется демонтировать поставленные газовые форсунки и купить новые, те которые непосредственно подходят.

Вам будет интересно >> Настройка ГБО омвл 4 поколения своими руками

Итак, чтобы не производить замену газовых форсунок, нужно покупать полный комплект для ГБО после IV поколения. А для более ранней версии можно выбирать форсунки на газ у тех производителей, кто выпустил систему ГБО, стоящую на авто.

А также, кроме технических характеристик, механизмы, регулирующие впрыск, отличаются по стоимости.

Более дорогие марки отличаются следующими моментами:

• качество изготовления деталей;
• применением материалов высокого качества;
• точность проработки отдельных важных моментов;
• большим жизненным ресурсом;
• отличительной надежностью.

Думая о том, какие форсунки выбрать, лучше всего обратиться за консультацией в специализированный центр, где монтировали оборудование.

Виды и устройство

Разновидность форсунок по техническим характеристикам, а также по производителям велика. Существуют экземпляры с редким устройством (к примеру, «лепестковые» инжектор фирмы Matrix), но основных типа два:

Устройство рейки АЕБ

мембранного (тарельчатые), популярные представители AEB (АЕБ) ECO/EVO, Landi Renzo (Лэнди Рензо) GIRS 12;

Устройство форсунки Барракуды

штоковые – Valtak (Вальтек) type 30 и множество им подобных, например Rail (Реил). В этом же ряду такие образцы как Barracuda (Барракуда).

Принцип работы газовых инжекторов по сути один и тот же, сигналы (кратковременные электрические импульсы) от ЭБУ оборудования поступают на катушку электромагнита. В ходе чего прорезиненный сердечник/поршень в штоке или тарелка внутри форсунки, перемещается, открывая отверстие седла для выхода газа. Закрытие происходит под воздействием возвратной пружины.

Так как топливо на выходе из редуктора находится уже в испарённом состоянии, его распыление, как в бензиновом варианте, не требуется. Объём подаваемого газа кратно превышает количество бензина (около 200 раз). Для этого сечение дозирующих отверстий газовых инжекторов сделано намного больше, а также в отличии от бензиновых форсунок сопротивление катушки, у газовой детали 1-3 Ом, т.к. процесс управления происходит в результате широтно-импульсной модуляции (ШИМ). У бензиновой 15-16 Ом.

Материал

Существенным параметров выступает материал изделия.Функционирование всех объектов оборудования осуществляется в различных температурных колебаниях: от -200C при холодном моторе до +1000C после прогрева.В самом газовом топливе содержаться примеси (например, парафин или масло), которые приводят к загрязнению деталей.

В этих условиях металл будет деформироваться, что не приемлемо. Например, одним из элементов форсунки является плунжер, который создает давление топлива. Он совершает поступательные движения, при этом длина хода – 0,5 мм. Любое изменение физических размеров будет оказывать влияние на работоспособность системы. Поэтому желательно, чтобы материал имел минимальный коэффициент температурного расширения.

В бюджетных вариантах инжекторов возможно уменьшение хода плунжера до 15-20%. Это сокращает срок службы форсунки, повышая ее износ.

Модели основных производителей

На рынке получили популярность несколько изделий разных компаний различных по своим характеристикам, цене. качеству и ремонтопригодности. Основное значение имеет время открытия и точность дозирования. Рассмотрим основные модели.

Газовые форсунки упаковка

Keihin

Точное дозирование, неприхотливость к качеству потребляемого газа, линейность, независимость от температуры. Этот японский производитель однозначно лидер сегмента. Газовые комплектующие этой фирмы используют в своих комплектах ведущие производители оборудования. Есть и недостаток – это высокая цена.

Комплектующие от HANA

Форсунки этой компании являются очень достойными копиями – Keihin. Обладают меньшей стоимостью при практически аналогичных характеристиках. Нет необходимости их калибровать и регулировать. Но требовательны к чистоте газа. Очень компактны и обладают высокой надежностью. Одни из лучших на рынке, но стали появляться низкокачественные подделки под этим брендом.

OMVL “REG”

Рейки этого итальянского производителя выпускаются в легком пластиковом корпусе. Организована возможность подключения газа с обеих сторон рейки. Комплектуются набором штуцеров для калибровки. Легкий монтаж и удачная компоновка для установки ее самое удобное и доступное место. За счет изготовления штока из ферритового сплава они отличаются уменьшенным временем открытия и низкой шумностью. Обладают низкой ценой по сравнению с конкурентами. Однако иногда могут быть сложности в настройке.

Valtec

Популярность у нас получили две модели: Type 30 и Tupe 34. Первая модель набрала огромную популярность за счет очень низкой цены. Кроме цены, благодаря простоте конструкции, отличаются хорошей ремонтопригодностью. Нетребовательны к качеству газа, но от них трудно ждать какую-либо высокую точность дозирования топлива. Слишком большое время срабатывания подходит не всем автомобилям. Еще один недостаток: форсунки требуют довольно частой настройки и регулирования.

Комплекты BRC

Скоростное и очень точное оборудование. Усовершенствованные комплекты Sequent 24 MY 11 получили высокую популярность у автолюбителей. Благодаря другому расположению отверстий и отличной компоновке удалось добиться существенного уменьшения габаритов. Время открытия составляет 1,6 мс, что выводит это оборудование в одного из лидеров отрасли. За скорость и точность приходится платить необходимостью использования только чистого газа и оригинальных фильтров и необходимостью их своевременной замены.

Lovato KP

Форсунки этой модели распространены благодаря низкому времени срабатывания и возможности использовать не самый чистый газ для заправки вашего автомобиля. Нет необходимости в сервисном обслуживании и настройке, обладают высокой стабильностью работы. Хорошее соотношение цены и характеристик делают выбор этого комплекта оправданным. Среди негативных сторон отмечают довольно высокий уровень шума при их работе.
