Характеристика диагностического разъема

Виды и распиновка диагностических разъемов может отличаться в зависимости от марок автомобилей. Чтобы узнать, какой вид разъема для диагностики установлен на вашем авто и где он находится, необходимо воспользоваться сервисным мануалом, поскольку расположение также может отличаться. Для начала ознакомимся с основной информацией касательно видов и расположения устройств для диагностики (автор видео — Мир авто).

Разновидности

Вид разъема, как сказано выше, может отличаться в зависимости от модели машины. Тем не менее, на сегодняшний день в современных авто могут использоваться только устройства, соответствующие стандартам OBD-1 и OBD-2. В основном все новые авто оборудованы OBD-2.

Подробное описание и схема наиболее распространенных колодок приведена ниже:

Схема	Описание	Авто
Выход с обозначением контактов	Данный тип представляет собой 12-контактное устройство, в котором: А — это GND выход; В — К-Line выход, которого может не быть; M — K-Line; G — колодка управления топливным насосом; Н — питание от бортовой сети, но этого контакта может не быть.	Устанавливается на все модели автомобилей ВАЗ с инжекторными двигателями, выпущенные до 2002 года.
OBD-2 устройство для ВАЗ	Такой тип 16-контактного устройства соответствует стандарту OBD-2. В данном случае описывать назначение контактов мы не будем, стоит только сказать, что обмен данными с блоком управления осуществляется по контакту K.	Таким девайсом оборудуются все двигатели ВАЗ инжекторного типа, выпущенные после 2002 года. При этом стандарт мотора должен соответствовать нормам Евро3.
OBD-2 выход для всех Фольксвагенов и большинства других современных авто	В данном случае назначение контактов следующее: 2 — шина плюс; 4 — земля; 5 — сигнальное заземление; 6 — контакт CAN высокий; 7 — линия диагностики К; 10 — шина минус; 14 — контакт CAN низкий; 15 — L-контакт для проверки; 16 — питание от бортовой сети.	Такой диагностический разъем ставится на все без исключения автомобили Фольксваген, выпущенные после 1996 года. Также им оснащались некоторые Фольцы, произведенные в период с 1994 по 1996 годы. Аналогично таким выходом для диагностики оборудуются многие транспортные средства, выпущенные после 1996 года, в том числе Хонда, Рено, БМВ и т.д.
OBD для Хонды	1 — контакт K-Line; 2 — контакт питания от аккумулятора авто; 3 — заземление или масса; элементы 4 и 5 применяются для считывания кодом самодиагностики.	Диагностические разъемы автомобилей Хонда, выпущенные до 2001 года.
OBD для всех современных автомобилей Деу	Назначение контактов в данном случае следующее: 2 — шина плюс; 4 — земля; 5 — сигнальное заземление; 6 — CAN-шина; 7 — выход для проверки авто К; 10 — шина минус; 14 — еще одна CAN-шина, низкая; 15 — выход для проверки авто L; выход для питания от бортовой сети.	Диагностические разъемы автомобилей Деу, выпущенных после 2000 года.

Расположение

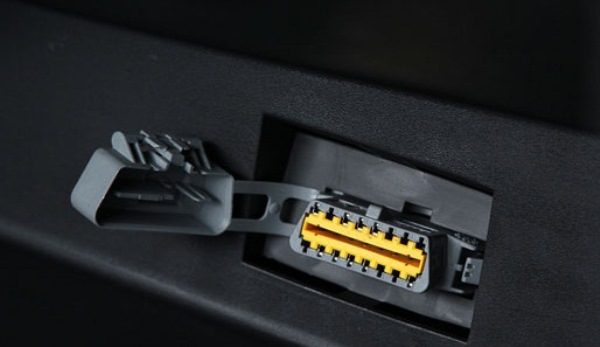

Автомобильный ДР для проверки систем

Многим автовладельца интересно — где находятся устройства в их авто? Как сказано выше, расположение может быть разным в зависимости от модели транспортного средства и года ее выпуска.

Если вы не знаете, где искать ДР, его расположение может быть следующим:

1. В моторном отсеке. Такое расположение ДР актуально для автомобилей семейства ГАЗ.
2. Под вещевым ящиком со стороны переднего пассажира. Раньше такие ДР ставились на ВАЗы, выпущенные до 2002 года.
3. В более современных ВАЗах расположение ДР другое — устройство находится в салоне транспортного средства, а именно под центральной консолью со стороны водителя.
4. В районе левой ноги водителя под пластиковой облицовкой. Такое расположение актуально для Фольксвагенов, выпущенных до 1996 года, в частности, речь идет о микроавтобусах LT.
5. В блоке предохранителей. Как правило, в этом месте ДР установлены в машинах Фольксваген, выпущенных в период с 1989 по 1997 год.
6. Под центральной консолью со стороны водителя — это место установки сегодня является наиболее распространенным среди автомобильных производителей. Если вашего автомобиля нет в этой статье, то ищите разъем в этом месте.
7. Под пепельницей.
8. В автомобилях Деу ДР может располагаться и со стороны водителя, и со стороны пассажира (автор видео — Мир Матизов).

Где находится датчик скорости приора 16 клапанов

Характеристика контрольно-измерительного прибора

Разъем диагностический ваз 2110: где стоит, модернизация и особенности

На Лада Приора установлен электронный датчик скорости (ДС). Его конструкция состоит из пластикового корпуса, внутри которого находится чувствительный элемент.

Расположение

Для того, чтобы выполнить диагностику, нужно знать, где находится датчик скорости. На Лада Приора он расположен в верхней части КПП справа от выпускного коллектора.

Функции и принцип действия

Основная функция ДС — определение скорости вращения передних колес и передача этих данных контролеру. На основании полученной информации контролер регулирует количество и качество топливно-воздушной смеси, которая поступает в цилиндры. Эти данные отражаются на спидометре и одометре, которые расположены на приборной панели.

Принцип действия прибора основан на эффекте Холла. ДС передает контролеру импульсные сигналы определенной частоты.

Ошибки и признаки неисправности

Следует знать основные признаки неисправностей:

• повышенный расход горючего;
• неправильные показания на спидометре и одометре либо их отсутствие;
• двигатель нестабильно работает на холостых;
• снижается мощность.

Проверка работоспособности

Существует три способа проверки ДС:

1. Проверка выполняется без снятия прибора. Щупы вольтметра следует присоединить к контактам устройства и начать вращать одно из колес. Изменения значений на тестере означает, что прибор исправен.
2. Для второго способа нужно снять устройство. Один контакт вольтметра нужно заземлить, а второй присоединить к клемме, которая отправляет сигналы. Далее нужно вращать ДС так, чтобы определить есть ли сигналы в рабочем цикле. При увеличении скорости должны расти показания на тестере.
3. При 3-м способе необходимо приготовить контрольную лампочку. При запущенном двигателе определяем с помощью контрольки «минус» и плюс». После того, как нашли соответствующие выходы, сигнальный провод соединяем с контролькой и вращаем колесо. Если загорается «минус», значит прибор исправный (автор видео — Семен Семеныч).

Инструкция по замене

Из инструментов для замены понадобится накидной ключ на «10», отвертки.

Процедура замены состоит из следующих шагов:

1. Отсоединить минус от АКБ.
2. Демонтируем воздуховод. Для этого выкручиваем болты с двух его сторон.
3. Теперь датчик скорости на Приоре найден. Отключаем от него разъем с проводами. Ключом на «10» выкручиваем болт крепления.
4. Затем ДС нужно потянуть на себя. Если не вытягивается, можно воспользоваться плоской отверткой.
5. Вынимаем устройство из корпуса коробки переключения передач.
6. Далее устанавливаем новый прибор и производим сборку в обратном порядке.

Фотогалерея «Процедура замены ДС на Приоре»

Видео «Быстрая замена ДС на Лада Приора»

В этом видео показана замена датчика скорости на Приоре (автор ролика – alextv).

Приветствую всех своих читателей и подписчиков блога. Сегодня мы рассмотрим такую тему, как замена датчика скорости на автомобиле Лада Приора, а также — его местонахождение, так как именно этот вопрос интересует владельцев больше всего.

• Отвертка с плоским и крестообразным лезвием
• Головка торцевая на 10 мм
• Трещоточная рукоятка

Чтобы без проблем добраться до нужной нам детали, лучше всего открутить хомуты и снять толстый входной патрубок инжектора, который идет от воздушного фильтра до дроссельного узла.

1. Откручиваем стяжной болт с одной и второй стороны входного патрубка
2. Отворачиваем болтик тонкого шланга
3. Снимаем все в сборе

После этого можно увидеть наш датчик скорости, наглядное месторасположение которого показано на фото ниже:

Особенности демонтажа и замены датчика скорости на Приоре

Первым делом необходимо отсоединить провода питания, предварительно отогнув слегка защелку штекера в сторону.

Затем берем головку на 10 и трещотку и пробуем открутить гайку крепления датчика, как это показано на фото.

Обычно он довольно плотно сидит на своем месте, поэтому можно поддеть его отверткой при необходимости, после чего извлекаем из отверстия в картере КПП.

При установке обратите внимание на маркировку нового датчика скорости. Она должна быть именно 2170, то есть конкретно для Приоры. Цена нового составляет порядка 400 рублей за производителя Автоваз

Цена нового составляет порядка 400 рублей за производителя Автоваз.

Если Вы заметили, что спидометр показывает не верные значения, тогда возможная причина в датчике скорости. А Вы знаете, как его заменить своими руками?

Потребуется: накидной ключ «на 10», крестовая отвертка.

Стрелкой на фото показано, где находится датчик скорости на Приоре:

Приложение для диагностики

Существует несколько действительно полезных приложений с помощью которых можно провести качественную диагностику автомобилей.

OpenDiag Mobile

Является основным и наиболее полезным приложением для диагностики отечественных автомобилей. Данное приложение разработано специально для автомобилей российского производства.

Плюсы и минусы

Плюсы:

• Раскодирование всех ошибок и подробное описание неисправности;
• Мониторинг за работой двигателя онлайн;
• Просмотр пропусков воспламенения;
• Запись ЛОГов;
• Принудительное включение вентиляторов и многое другое;

Минусы:

• Отсутствие в AppStore, то есть для iOS оно не подходит;
• Некоторые ЭБУ являются платными;

Car scanner ELM OBD2

Данное приложение хоть и не затачивалось под отечественные машины, но очень хорошо работает с ними. Является альтернативой опен диаг для iOS.

Плюсы и минусы

Плюсы:

• Бесплатное приложение;
• Большое количество различных функций;
• Мониторинг за работой двигателя онлайн;

Минусы:

Нет расшифровки ошибок;

Защита штекера

Угонщики могут использовать разъем диагностики для угона авто. Они открывают дверь водителя, подключают свои приборы к OBD, отключают защиту, запускают двигатель без ключа зажигания. Для защиты разъема можно закрыть к нему доступ.

Защита для штекера похожа на стальную коробку с отверстиями для винтов. Она сделана из двух половин. Одна из них снимается, чтобы пользоваться диагностическим разъемом. Защита фиксируется через кронштейн к стойкам торпеды. Половины скрепляются между собой винтами с головками для секретного ключа. Ежегодно специалисты разрабатывают новые виды секретных ключей. Это позволяет обезопасить изделие.

Выбор диагностического оборудования

Спрос порождает предложения. Интернет – магазины пестрят рекламой диагностических устройств, проверяющих всевозможные марки автомобилей разных лет выпуска. Рассматриваются адаптеры, удовлетворяющие широкий круг неподготовленных пользователей. Выбор делает покупатель. Одни автолюбители желают выполнять периодический контроль, поддерживать рабочее состояние транспортного средства, используют ноутбук, планшет. Другим нравится быть пилотом авиалайнера, постоянно наблюдая изменение десятков параметров на смартфоне, подключив тестовый прибор стационарно. Выпускаемые диагностические приборы удовлетворят различные пожелания.

Автовладельцам ваз следует обратить внимание на устройства, предназначенные тестировать автотранспорт VAG Group (48 автомобилестроительных предприятий, выпускающих брендовые авто в 21 стране мира). Стремясь выйти на мировой рынок, разработчики ваз ориентировались на электронные блоки с логикой построения шин концерна VAG

Сканер должен поддерживать необходимый протокол. Проверка автомашин, произведенных до 2007 года, выполняется по шине K-Line. Новые автомобили работают по CAN-шине, K-Line шина на разъеме не предусмотрена.

Лидерство популярности занимает адаптер ELM 327 с версией прошивки 1.5 проводного (USB), беспроводного (WiFi, Bluetooth) исполнения. Проводная связь работает устойчивее, исправный сканер считывает информацию с первого раза. Желательно выбирать устройство, построенное на оригинальной микросхеме (основной ЧИП указывается в описании). Поддерживает 5 протоколов тестирования легковых машин, оборудованных инжектором, выпускавшихся после 1996.

Краткие возможности устройства:

• читает, очищает ошибки, выключает индикатор «Check Engine»,
• отображает параметры двигателя, топливной системы, положение заслонок в реальном времени,
• сохраняет данные в файлах разных форматов, выдает на распечатку,
• комплектуется дисковым носителем, содержащим бесплатные диагностические программы.

Дополнением является переходник, позволяющий подключить сканер OBD2 на стык GM12. Существует несколько вариантов решения данного вопроса.

1. Наиболее цивилизованный. Заказать в Интернет – магазине универсальный переходной кабель. Подождать несколько дней (отечественные поставщики), 3-4 недели (Али-экспресс). Подключить, пользоваться.
2. Более хлопотный. Запастись терпением, временем, запчастями, инструментами. Заменить бортовой GM12 гнездовым разъемом (по-простому мама) стандарта OBD2.
3. Наименее надежный. Подключать диагностический адаптер, применяя провода. Имеет отрицательные моменты: ненадежные контакты, возможность ошибки подключения при очередном тестировании, сложность использования в движении.

Схема распайки 16-ти контактной колодки вместо 12-ти контактной: GM12 OBD2; A – масса 4; 5H – плюс 16; M – K-Line 7

Сеть Интернет предлагает различные способы подключения, возможно использовавшиеся ранее. Предоставленный вариант схемы гарантированно работает.

Успешное подключение тестового прибора позволяет начать проверку. Инструкция пользователя адаптера прилагается на электронном носителе.

• Предварительно необходимо подготовить компьютер, смартфон.
• Загрузить, установить программы.
• Подсоединить адаптер (проводной USB вариант).
• Включить питание ключом зажигания.
• Запустить программу, выбрать вид диагностики.
• Следовать инструкциям к программе. Коды обнаруженных ошибок расшифровываются по таблицам, прилагаемым к программе, найденным в сети Интернет.

Программное обеспечение, разработанное для диагностического оборудования, бывает платное, условно бесплатное (коммерческая версия содержит больше функций), бесплатное. Первое поставляется специализированным сервисным центрам, станциям технического обслуживания. Содержит возможности контроля, изменения режимов работы двигателя, узлов, механизмов. Другие два годятся обычным автовладельцам, давая возможность поддерживать работоспособность транспортного средства.

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

Виды разъемов с распиновкой OBD2

В начале 2000 годов не существовало строгих требований к наружной форме разъема, и многие автопроизводители самостоятельно назначали конфигурацию устройства. На сегодняшний день есть два типа разъема OBD 2, обозначаемые как Тип А и Тип В.

Оба штекера практически одинаковые внешне и имеют 16-пиновый выход (два рядя по восемь контактов), отличие состоит только между центральными направляющими пазами.

Нумерация пинов в колодке ведется слева направо, при этом в верхнем ряду стоят контакты с номерами 1-8, а в нижнем — с 9 по 16. Наружная часть корпуса выполнена в форме трапеции со скругленными углами, что обеспечивает надежное подключение диагностического переходника. На фото оба варианта устройств.

Разновидности разъема — Тип A слева и Тип B справа

Разъем OBD 2 —  распиновка

Ниже представлена схема и назначение контактов в разъеме с распиновкой OBD2, которые определены стандартом.

Нумерация штекеров в разъеме

Общее описание штекеров:

1 — резервный, на данный пин может выводиться любой сигнал, который установит завод-изготовитель автомобиля;

2 — канал «К» для передачи различных параметров (может обозначаться — шина J1850);

3 — аналогично первому;

4 — заземление разъема на кузов автомобиля;

5 — заземление сигнала диагностического адаптера;

6 — прямое подключение контакта CAN-шины J2284;

7 — канал «К» по стандарту ISO 9141-2;

8 — аналогично контактам 1 и 3;

9 — аналогично контактам 1 и 3;

10 — пин подключения шины стандарта J1850;

11 — назначение пина задается заводом-изготовителем автомобиля;

12 — аналогично;

13 — аналогично;

14 — дополнительный пин CAN-шины J2284;

15 — канал «L» по стандарту ISO 9141-2;

16 — положительный вывод напряжения бортовой сети (12 Вольт).

Примером заводской распиновки разъема OBD 2 может служить Хендай Соната, где на пин 1 подается сигнал от блока управления антиблокировочной системы, а на пин 13 — сигнал от блока управления и датчиков надувных подушек безопасности.

Разъемы OBD. Распиновка ВСЕХ OBD Разъемов диагностики Авто по маркам — видео на AVTODIAGNOZ56.RU

Клавиша, использующаяся для переключения режимов просмотра на правом экране. Символ активации ручного тормоза, горит всегда при включенном ручнике. Если в работе тормозной системы появляются неполадки, этот индикатор также будет гореть — к примеру, при нехватке тормозной жидкости. Значок, появляющийся при обнаружении неполадок в работе роботизированной трансмиссии.

Диодный индикатор, говорящий о появлении проблем в работе электропривода. Если он горит при запущенном двигателе, то нужно проверить заряд батареи и дозарядить ее в случае необходимости автор видео — Алексей Валерьевич.

OBD2 GM переходник своими руками

Для примера рассмотрена панель приборов Тойота Королла в кузове

Но я после замены двигателя люблю заводить его с пол тычка, а это проще сделать когда перед стартом ошибок нет и бензин прокачен по системе.

И странно что до этого мне не пришла в голову мысль разместить его в бардачке, точнее за бардачком. Голосование Можете ли вы самостоятельно провести диагностику своего авто?

Индикатор активации наружного света, всегда загорается при включении габаритов. Правый поворотник, выполнен в виде зеленой стрелки

Спидометр — один из основных приборов, на который водитель обращает внимание чаще всего. Это устройство определяет скорость движения транспортного средства

Когда водитель включает зажигание, на нем отображаются данные по температуре воздуха снаружи, даты и времени. Также здесь указывается информация о поездке, включая объем потребления горючего и пройденный километраж, данные о средней скорости машины, различные предупреждающие сообщения.

На этом дисплее также выводится время с момента запуска мотора. Лампочка, появляющаяся при активации задних туманок. Значок, который активируется в случае неисправностей в работе системы АБС.

Диагностический разъем под капотом…

Он должен всегда появляться при включении зажигания, но после запуска мотора он должен пропасть. Если же лампочка горит на запущенном силовом агрегате, это говорит о неисправностях в работе системы. Символ состояния работы системы регулирования угла наклона освещения оптики. Такой индикатор есть только в приборных панелях, автомобили которых оснащены ксеноном.

Символ работоспособности антипробуксовочной системы. Как и в случае с другими узлами, должен появляться только при включении зажигания. Значок работоспособности системы пассивной безопасности на панели приборов выполнен в виде лампочки красного цвета. Если индикатор стал гореть при заведенном двигателе, то необходимо произвести диагностику системы Airbag. Индикатор работоспособности устройства предпускового подогрева мотора, такой значок есть только в приборках автомобилей, работающих на дизеле.

Светодиодный символ системы контроля пристегнутых ремней безопасности. Всегда появляется при активации зажигания, но если водитель или пассажир едет с не пристегнутым ремнем, то будет гореть и во время движения. Также при включенном индикаторе будет раздаваться соответствующий звуковой сигнал. Символ активации механизма ограничения скорости. Регуляторное устройство освещения приборной панели, а также клавиша для переключения показаний на правом экране. Символ включенной передачи, используется только в машинах с механической, а также роботизированной трансмиссией.

Этот индикатор представляет собой устройство, контролирующее состояние основных систем авто, показания о работе которых выводятся на правый экран. Появляется только при появлении неисправностей в работе этих систем.

Распиновка OBD 2

Схема подключения контактных элементов к диагностической колодке:

1. Резервный контакт. В зависимости от производителя, на него может выводить любой сигнал. Он назначается разработчиком авто.
2. Пин К. Используется для отправки разных параметров на блок управления. Во многих авто обозначается как шина J1850.
3. Резервный контакт, который назначается производителем автомобиля.
4. «Масса» диагностической колодки, подключенная к кузову транспортного средства.
5. «Масса» сигнала диагностического адаптера.
6. Контактный элемент для обеспечения прямого подключения цифрового CAN-интерфейса J2284.
7. Контакт для подключения канала К в соответствии с международным стандартом ISO 9141-2.
8. Резервный контактный элемент, назначается производителем автомобиля.
9. Запасной контакт.
10. Пин, необходимый для соединения с шиной класса J1850.
11. Назначение данного контакта определяется производителем машины.
12. Назначается разработчиком авто.
13. Резервный пин, назначает производитель.
14. Дополнительный контактный элемент для подключения цифрового CAN-интерфейса J2284.
15. Пин для канала L, предназначенный для соединения в соответствии со стандартом ISO 9141-2.
16. Плюсовой контакт для подключения напряжения электросети автомобиля, рассчитанный на 12 вольт.

В качестве примера заводской распиновки колодки можно использовать автомобиль Хендай Соната. В этих моделях первый контакт разъема предназначен для получения сигналов от управляющего модуля антиблокировочной системы. Пин под номером 13 используется для считывания импульсов от ЭБУ (электронного блока управления), а также контроллеров подушек безопасности.

Типы распиновок могут быть разными в зависимости от класса протокола:

1. Если в автомобиле применяется стандарт ISO9141-2, то активация данного протокола производится посредством использования контакта 7. Пины под вторым и десятым номером не задействованы и являются неактивными. Для отправки информации используются контактные элементы 4, 5, 7 и 16. В зависимости от авто, для этой задачи может быть применен контакт 15.
2. Если в автомобиле реализован протокол SAE J1850 типа VPW, то в разъеме задействованы второй, четвертый, пятый и шестнадцатый контакты. Такими колодками обычно оснащаются транспортные средства от General Motors европейского и американского производства.
3. Возможно использование протокола J1850 в режиме PWM. Такое применение предусматривает дополнительное задействование десятого пина. Подобный тип разъемов устанавливается на автомобили Форд. Независимо от вида выхода, седьмой контакт не используется.

Канал «MotorState» подробно рассказал о распиновке OBD 2 диагностических разъемов для авто.

Когда необходима диагностика?

Компьютерная диагностика заключается в чтении кодов ошибок, стирании их и корректировке. Для этого применяются различные диагностические адаптеры и системы. К ним относятся многофункциональные стенды, OBD разъемы, портативные ридеры и другие устройства. Благодаря диагностирующему оборудованию и программному обеспечению обнаруживаются малейшие сбои в системе управления автомобиля и основных его узлов.

С помощью систем диагностики можно менять параметры, чтобы увеличить мощностные характеристики машины. Если выходит новая модель автомобиля, можно перепрограммировать функции под новое оборудование.

Компьютерную диагностику обычно проводят в следующих случаях:

• на приборной доске загораются индикаторы, сигнализирующие о каких-либо неисправностях;
• у водителя возникли подозрения в неисправности каких-либо узлов или систем;
• проверить состояние б/у автомобиля перед покупкой;
• специалисты рекомендуют проводить диагностику хотя бы раз в год.

Диагностика с помощью электронного оборудования дает возможность получить реальную информацию о техническом состоянии автомобиля.

Компьютерная диагностика авто: основные шаги

Чтобы выполнить диагностику, сперва запускаем свой планшет или ноутбук, а затем подключаем адаптер или удлиненный кабель, соединяющий тестер с разъемом. Он необходим в том случае, если операция осуществляется с использованием стационарного компьютера к соответствующему выходу. После этого остается сделать несколько простых шагов:

• поворачиваем ключ в замке зажигания, чтобы включить питание. Это необходимо, так как в противном случае софт не сможет получить сигнал от контроллера и вывести на дисплей компьютера коды ошибок;
• запускаем программное обеспечение на планшете или на ноутбуке. Если вы не допустили ошибок при подключении и используете только исправное оборудование, на дисплее появится схема всей электронной части автомобиля;
• выбираем в меню нужную нам разновидность диагностики (проверка двигателя, подвески, электрооборудования, коробки передач и прочее) и запускаем процесс.

В ходе диагностики программное обеспечение будет выводить на дисплей лишь коды ошибок, выявленные бортовым компьютером. Для определения тех или иных неисправностей потребуется их расшифровка. Сделать ее несложно, так как на любом специализированном сайте можно легко найти значение всех кодов.

Как правильно выбрать требуемый вид диагностических работ? Мы предлагаем ориентироваться на симптомы неисправности авто. К примеру, если внезапно увеличился расход топлива, следует проверять двигатель, а при появлении постороннего шума в процессе движения оценивать исправность ходовой части машины.

Возможные неисправности

Вкратце о неисправностях приборки:

1. Перегорание индикатора. Самая простая в плане решение проблемы неисправность. Перегоревший индикатор нужно заменить на работоспособный.
2. Приборка неверно выводит данные. К примеру, о расходе топлива, температуре мотора и т.д. В этом случае, вероятнее всего, причина кроется в датчиках — к примеру, температуры охлаждающей жидкости и т.д. Если датчики рабочие, то есть вероятность, что данные отправляет неверно блок управления.
3. Отсутствие подсветки. Такая проблема, как правило, обусловлена неработоспособностью провода питания, отвечающего за подсветку.

АТХ 20 и 24 Контактный главный Разъем кабеля питания

UAZ 3303 Zhivchik Logbook Установка доп. блока предохранителей в Уаз 3303

24-контактный 12-вольтовый разъем питания ATX может быть подключен только в одном направление в слот материнской плате. Если вы внимательно посмотрите на изображение в верхней части этой страницы, вы увидите, что контакты имеют уникальную форму, которая соответствует только одному направлению на материнской плате. Исходный стандарт ATX поддерживал 20-контактный разъем с очень похожей распиновкой, что и 24-контактный разъем, но выводы 11, 12, 23 и 24 пропущен. Это означает, что более новый 24-контактный источник питания полезен для системных плат, требующих больше мощности. На современных материнских платах может стоять всего 2 типа разъёма 20-контактный основной разъем питания или 24-контактный основной разъем питания.

Многие источники питания поставляются с 20+4 контактными фишками, который совместим с 20 и 24-контактами слотов питания материнских плат. В 20+4 кабель питания состоит из двух частей: 20-контактной, и 4-контактной фишки. Если вы разъедините две части отдельно, тогда можно подключить 20-контактный разъем, а если вы соедините две фишки 20+4 кабеля питания вместе, то у вас получится 24-контактный кабель питания, который может быть подключен к 24-контактному слоту питания материнской платы.

Molex 4-Контактный периферийный разъем кабеля питания

Четырех контактный периферийный силовой кабель. Он был использован для флоппи-дисков и жестких дисков и до сих пор очень широко используется. Вам не придется беспокоиться об установке это разъема, его нельзя установить неправильна. Люди часто используют термин «4-контактный Molex кабель питания» или «4-контактный Molex» для обозначения.

SATA 15-Контактный кабель питания

SATA был введен, чтобы обновить интерфейс ATA (называемого также IDE) для более продвинутой конструкции. Интерфейс SATA включает как кабель для передачи данных и кабель питания. Силовой кабель заменяет старый 4-контактный периферийный кабель и добавляет поддержку для 3.3 вольт (если полностью реализованы).

8-Контактный EPS и +12 Вольт Разъем питания

Этот кабель изначально создавалась для рабочих станций для обеспечения 12 вольт многократного питания. Но так как времени прошло много процессоры требуют больше питания и 8-контактный кабель часто используется вместо 4-контактный 12 вольт кабель. Его часто называют «ЕРЅ12В» кабель.

4+4 Контактный EPS +12 Вольт Разъем питания

Материнские платы может быть с 4-контактный разъем или 8-контактный разъем 12 вольт. Многие источники питания оснащены 4+4-контактный 12 вольт кабель, который совместим с 4 и 8 контактами материки. А 4+4 кабель питания имеет два отдельных штыря 4 штук. Если вы соедините их вместе, 4+4 кабель питания, то у вас будет 8-контактный кабель питания, который может быть подключен к 8-контактный разъем. Если вы оставите две части отдельно, тогда вы можете подключить один из штекеров 4-контактный разъем материнской платы.

6-контактный разъем PCI Express (PCIe) силовой кабель Разъем

Этот кабель используется для предоставления дополнительных 12 вольт питания для PCI Express карты расширения. Этот разъем может обеспечить до 75 Вт питания PCI Express.

8-контактный разъем PCI Express (PCIe) силовой кабель разъем

Спецификации PCI Express версии 2.0 выпущена в январе 2007 года добавлена 8 контактный PCI Express с кабелем питания. Это просто 8-контактный версия 6-Контактный PCI Express с кабелем питания. Оба используются в основном для обеспечения дополнительного питания видеокарты. Старший 6-контактный версия официально предоставляет не более 75 Вт (хотя неофициально это, как правило, может дать значительно больше), а новый 8-контактный вариант обеспечивает максимум 150 Вт.

6+2(8) пин PCI Express (PCIe) силовой кабель разъем

Некоторые видеокарты имеют 6-контактный PCI Express с разъемами питания и другие 8-Контактный разъемы PCI Express. Многие источники питания поставляются с 6+2 PCI Экспресс силовой кабель, который совместим с обоими типами видеокарт. В 6+2 PCI Express силовой кабель состоит из двух частей: 6-контактный, а 2-штекерн. Если вы сложите вместе эти две части, то у вас будет полноценный 8-контактный PCI-Express разъем. Но если вы разделите разъём на две части, то вы можете подключить только 6-контактный.
