Замена руля на ваз 2113, 2114, 2115

Как заменить рулевую рейку на ВАЗ 2113-ВАЗ 2115?

Снятие

1) В начале операции вам нужно будет вывесить оба передних колеса у автомобиля, для этой операции может понадобиться как один, так и два домкрата (Просто вместо одного домкрата, можно чурбаки так же использовать), после того как передняя часть будет вывешена, снимите с обоих сторон колёса у автомобиля.

2) Теперь нужно снять адсорбер если он у вас имеется, потому что он занимает достаточно много места и если его не снять, то просто доступа к рулевой рейки толком не будет.

3) Затем в самой центральной части рейки, отверните два болта которые ещё на схеме выше указаны цифрой 10 которые крепят рулевые тяги к рейки, но учтите тот факт то что данные болты ещё стопорными шайбами стопорятся которые вам и нужно будет отогнуть (Вы их сразу увидите), чтобы они не мешали откручиваю данных болтов крепления тяг к рейки.

4) Следом заберитесь в салон под то место где у вас установлены педали и там разыщите стопорный болт кардана (Указан красной стрелкой), если нужно будет отогните часть карпета (Карпет – это то чем покрыт пол автомобиля, раньше его не было, вместо него люди сами стили линолеум но это в старых автомобилях, в новых же используется карпет который и закрывает металлическую часть кузова) если он этот болт закрывать будет, но когда вы выкрутите болт, вставьте большую отвёртку, либо же зубило в паз который указан синей стрелкой и расширьте его чтобы рейка снялась с автомобиля.

5) Ну и в завершение операции отверните по две (С каждой стороны) гайки которые крепят рейку к кузову автомобиля, данные гайки её крепят в её самой крайней части, то есть в левой и соответственно в правой, а когда они у вас будут вывернуты, то вы можете потянув за рулевую рейку на себя (Вы этим её со шпилек снимите) снять её после этого с автомобиля.

6) Кой что ещё добавим, обычно новые рейки изначально продаются в сборе с рулевыми тягами, если и у вас эти тяги на рейки присутствуют (Данные тяги если вы не понимаете о чём идёт речь, показаны на схеме и указаны цифрами 11 и 6) то в таком случае вам придётся снять старые тяги с автомобиля (Просто инструкция направлена на снятие только самой рейки и поэтому на счёт снятия тяг мы в начале ничего не говорили), если вы не знаете как их снимать, то в таком случае изучите статью под названием: «Замена рулевых тяг на автомобилях ВАЗ 2109». (На марку ВАЗ 2109 особого внимания не обращайте, потому что автомобили семейства Самара и Самара 2 очень похожи между собой и поэтому тяги и там и там снимаются идентично)

Регулировка рулевой рейки

В её регулировки ничего сложного нет, самое главное знайте пару вещей, а именно если регулировка рейки ни к чему не приводит (То есть рейки после регулировки так же стучит, хотя стук должен будет пропасть или же в крайнем случае быть по меньше), тогда рейку рекомендуется либо же менять, либо же подвергать ремонту (О том как отремонтировать рейку, читайте в статье под названием: «Ремонт рулевой рейки на ВАЗ»), но а сейчас вернёмся к регулировки, вам понадобиться во-первых специальный ключ (В автомагазине скажите, что нужен ключ для регулировки рейки и если продавец окажется грамотный он вам его сразу же продаст), после того как вы им запасётесь, разыщите специальную гайку (Указана синей стрелкой на маленьком фото ниже, а местонахождение её указано красной стрелкой) и немного закрутите её, добейтесь чтобы стук либо вообще пропал (Если рейка ещё в приемлемом состоянии), либо он был но был не слишком сильный, в противном случае замените рейку на новую, либо же как уже сказали ранее, отремонтируйте её.

Признаки неисправности рулевой рейки

Любой стук или шум, исходящий со стороны ходовой части автомобиля не стоит оставлять без внимания. Выход одного элемента подвески со временем влияет на другие узлы машины, что повышает риск попасть в ДТП при эксплуатации. Сам механизм реечного типа руля довольно простой, но при движении на ухабистых дорогах его износ увеличивается в разы. При том, что выпуск модели 2114 был прекращен около 8 лет назад – в магазинах по-прежнему есть все запчасти на автомобиль, в том числе и реечный механизм. Точно определить поломку этого элемента ходовой части несложно

Обратите внимание на следующие признаки:

  • Металлический стук, возникающий при езде по неровностям – явный признак износа механизма. Помимо этого механизма подобные звуки могут издавать изношенные шаровые опоры и ступичные подшипники, поэтому стоит внимательно прислушаться к источнику стука;
  • Увеличенный свободный ход рулевого колеса (люфт). С завода на модели 2114 уже имеется небольшой люфт, но при неисправности рейки свободный ход может увеличиться в разы, что усложнит движение при поворотах на больших скоростях и перестроениях;
  • Подклинивание либо отсутствие плавности при повороте руля. Этот признак с большой вероятностью говорит именно о неисправности. Вызван износ зачастую из-за разрыва пыльников и попадания грязи в конструкцию.

Затягивание с ремонтом неисправного узла ведет к еще большему ухудшению процесса руления автомобилем. Коррозия, попадание грязи, подклинивание — в один момент могут вызвать заклинивание руля, что при движении чревато трагедией.

Самостоятельная замена рулевой рейки на ВАЗ 2114 возможна в гаражных условиях, где есть яма или подъемник. Для проведения работ по замене на новую запчасть достаточно обзавестись инструментами и инструкцией, ознакомиться с которой можно ниже.

Правила установки

Как снять передний бампер на ваз 2114 своими руками: видеоинструкция

Установка руля представляет собой процесс демонтажа в обратном порядке. Если вы справились со снятием, то и установка будет вам под силу.

  1. Установка начинается с переноса метки со старого руля на новый. Будьте предельно точны: от этого зависит корректность дальнейшего управления машиной. Метка на новой детали должна находиться ровно в том же месте, что и на предыдущей.
  2. Поставьте рулевое колесо на своё место. Убедитесь, что метка на нём и на передней панель совпадает так же, как и в случае со старой деталью.
  3. Верните на место центральную гайку и заверните её. Если она будет неплотно держаться в торцевой головке, вставьте между ними жилы от проводов. Когда гайка усядется на своё место, выньте провода, а гайку плотно зафиксируйте.
  4. Установите на место крышку руля и закрутите все винты.
  5. Убедитесь, что руль стоит прямо. Если наблюдается хотя бы небольшое смещение, деталь придётся устанавливать заново.
  6. Верните на место клеммы аккумулятора и протестируйте ваше новое рулевое колесо, прокатившись вдали от крупных дорог. Поначалу его диаметр может быть непривычен, но удобство управления автомобилем должно остаться прежним.

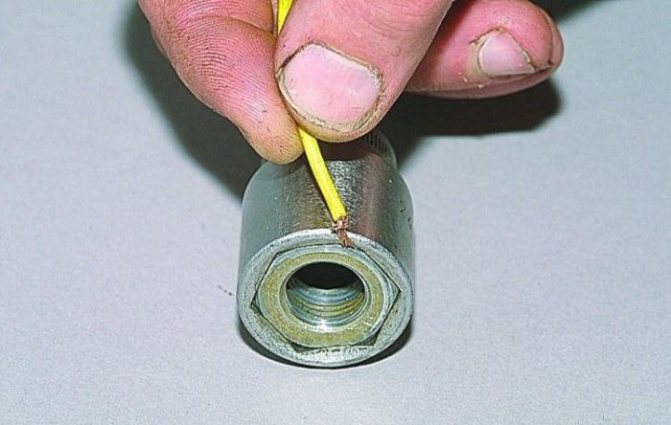

если гайка выпадает из торцевой головки, воспользуйтесь жилами провода

Самое сложное в процессе замены руля на ВАЗ 2114 и 2115 — это выбор правильных деталей

Обращайте внимание на маркировки рулевого колеса, кожухов и, при необходимости, переходников. В некоторых случаях может понадобиться замена подрулевых переключателей. Но сам демонтаж и установка нового рулевого колеса не вызовет у вас особых сложностей при точном выполнении всех инструкций

Но сам демонтаж и установка нового рулевого колеса не вызовет у вас особых сложностей при точном выполнении всех инструкций.

Причины и симптомы неисправности

Поскольку, рулевая рейка — один из тех механизмов, которые постоянно находятся в движении, она наиболее подвержена разным поломкам и неисправностям. Само часто, причиной поломки стают следующие причины:

  • Удар колеса, при попадании в яму на скорости. Также, систематическое вождение автомобиля ВАЗ 2114, по неровностям и ухабам, и резкое вращение рулевого колеса (агрессивное вождение);
  • Резкая смена скорости, в момент положения рулевого колеса в крайней левой, или правой точке;
  • Наезды на бордюры, бугры, и подобные препятствия. Это оказывает очень сильную нагрузку, и рулевая рейка может вскоре не выдержать. Тогда, владельцу автомобиля придется, неплохо потратится на ремонт.

Причины поломки мы рассмотрели, а вот то, как определить, что сломана именно рулевая рейка, остается под вопросом. Давайте рассмотрим основные симптомы поломки рейки, на ВАЗ 2114.

Первым, явным признаком, является характерный шум. Если при езде по неровным дорогам, спереди автомобиля что-то стучит, то немедленно прекратите движение. При неисправности рейки, шум будет слышен в области рулевого механизма. При этом, значительно увеличивается чувствительность отдачи на руль.

Причиной может быть износ некоторых деталей, таких как: рейка, шарнир, или рулевая тяга. Ремонт, при данной неисправности, абсолютно бесполезен. Необходима полная замена изношенных запчастей. Если же, игнорировать этот сигнал, то вскоре, Ваш ВАЗ 2114, просто станет не управляемым, и не факт, что это не случится во время движения.

Изношенный механизм

Второй признак неисправности механизма рулевой рейки – тугое вращение передних колес. Это случается в двух случаях: резкое понижение уровня жидкости ГУР, или ее естественная отработка. При первом варианте, Вам, скорее всего, будет необходим ремонт. Так, как резкая утечка свидетельствует о том, что прокладки механизма изношены, и им нужна замена. Для этого, купите ремкомплект прокладок для ВАЗ 2114, и замените все прокладки на новые. При втором варианте, старой жидкости просто нужна замена. Слейте старую жидкость, и залейте новую. Проблема должна исчезнуть.

Более серьезная проблема, если при разгоне тугое вращение пропадает, а вместо этого, в области колеса что-то стучит. Это свидетельствует о том, что на роторной части или на привалочной поверхности появляются заусеницы и неровности. Ремонт данной детали, производится довольно просто, но не нужно переусердствовать, так как деталь можно испортить, и ей будет нужна замена.

Еще один симптом поломки рулевой рейки на ВАЗ 2114 – поворот руля, не совпадает с углом поворота колес. Такое часто случается, при разбалтывании рейки. Ремонт, в данной ситуации прост. Попробуйте подтянуть гайки крепления рулевой тяги. Если это не поможет, тогда механизму необходима замена.

Купите ремкомплект, для крепления рейки к рулевой тяге. Замените все гайки и болты, а также, внимательно осмотрите места крепления на самих деталях. Если они разболтаны, ремонт здесь будет бессилен, а нужна будет замена.

Ремкомплект рейки

Если места крепления в норме, попробуйте закрутить гайки на столько, на сколько это будет возможно голыми руками. Далее, их следует немного подтянуть гаечным ключом. Попробуйте проехать по небольшим неровностям. Если в области колеса, что-то стучит, остановитесь, и попробуйте подтянуть гайки сильнее. Повторять процедуру до тех пор, пока стук не пропадет.

В случае, когда рейка не только стучит, а и течет, Вам просто необходим срочный ремонт. Причина такого состояния механизма – изношенные сальники. Если их вовремя не заменить, жидкость постепенно вытечет, и вращение будет происходить на сухую. Это чревато такими последствиями, как: выход рулевого управления из строя, прямо вовремя движения.

Для проведения процедуры устранения течи, купите ремкомплект на ВАЗ 2114 или 2115, который включает в себя сальники рулевого механизма. Разберите крепление рейки и рулевой тяги, и замените сальники на новые. Далее, следует закрутить и подтянуть гайки крепления, и можно проверять качество работы. Для этого, проедьтесь по неровным поверхностям, и прислушайтесь: стучит рейка или нет. Если шум отсутствует, остановите автомобиль, и обследуйте механизм на предмет течи. Если и течи нет, то Вы всё сделали правильно.

Вот мы и разобрали все возможные варианты поломки, и способы их устранения. Теперь, данная проблема не застанет Вас врасплох.

Замена руля (снятие руля)

Как снять руль? Просто поменяв автомобильный руль на более стильный, вы можете улучшить дизайн автомобильного салона. Некоторые автолюбители предпочитают устанавливать рулевое спортивное колесо, которое привлекательно выглядит.

Но это не единственное его преимущество, кроме этого, такое колесо дает отличную возможность дополнительного контроля во время автомобильного движения. Фотографии сделаны на автомобиле ВАЗ 2114, но в принципе подойдут к следующим маркам машин:

Конечно, таким способом можно заменить руль и на иномарке, главное снять пластик. Чтобы поменять автомобильный руль, сначала надо выровнять передние колеса машины, руль во время этого должен быть установлен прямо. Затем снимите клемму со знаком «минус» с аккумулятора. Не забудьте отсоединить разъем автомобильного сигнала. После этого выкрутите все винты крепления кожухов рулевой колонки. Нижний подрулевой кожух требуется снять. Рычаг регулировки рулевой колонки разблокируйте и опустите вниз, потом переходите к снятию верхнего подрулевого кожуха.

Декоративную накладку на сигнале можно легко снять, поддев ее отверткой. Затем открутите все крепления кнопки сигнала, вытащите ее. Отверните гайку крепления рулевого колеса при помощи торцевого ключа или головки. Отворачивайте гайку не до конца! Сделайте метки положения автомобильного руля относительно вала, также отметьте положение выключателя указателей поворотов. Их можно сделать простым карандашом.

Нанесите по рулевому колесу несколько ударов по направлению «к себе», руль после этого должен выйти со шлицев. Когда имеется съемник, то разумнее воспользоваться этим инструментом. Потом открутите гайку, снимите автомобильный руль с рулевой колонки вала. Чтобы стало более ясно, как поменять рулевое колесо, посмотрите порядок действий. Снимаем декор и кнопку сигнала:

После, закрепив руль, держа его рукой, откручиваем гайку и вынимаем руль:

Кожух руля снимается и крепится к новому рулю.:

Руль снят? Тогда пора ставить в нейтральное положение подрулевой переключатель и устанавливать новый руль.Учтите – его спицы должны находиться в горизонтальном положении. Не забудьте повернуть кольцо переключателя указателей поворота – штифт на ступице рулевого колеса должен войти в паз кольца. Теперь закрутите гайку и подключите электрику.

Подсоедините к аккумулятору «минусовый» провод, проверьте работу подрулевого переключателя и звукового сигнала. Напоследок не забудьте испытать новое рулевое колесо в пробном заезде – при движении «по прямой» спицы руля должны быть в горизонтальном положении.

Выберите марку авто

  • Электрооборудование
  • Двигатель
  • Тормозная система
  • Прочее
  • Рулевое управление
  • Трансмиссия
  • Подвеска
  • Тюнинг
  • ВАЗ 2110 Прочее
  • Двигатель
  • Рулевое управление
  • Электрооборудование
  • Трансмиссия
  • Тормозная система
  • Подвеска
  • Тюнинг

ВАЗ 2114

  • Электрооборудование

Двигатель
Тормозная система
Прочее
Рулевое управление
Трансмиссия
Подвеска
Тюнинг
Лада Приора

  • Рулевое управление

Двигатель
Подвеска
Электрооборудование
Тюнинг
Тормозная система
Трансмиссия

  • Видеопубликации
  • Фотопоток тюнинга ВАЗ
  • Руководства по эксплуатации и ремонту

ВАЗ 2114: регулировка и подтяжка рулевой рейки. Замена рулевых наконечников

Рулевая рейка – составляющая часть рулевого механизма, при помощи которого управляют автомобилем. Это устройство имеет большой эксплуатационный срок и значительный уровень надежности. При возникновении неполадок, связанных с рулевым механизмом, иногда достаточно подтянуть рулевую рейку.

Признаки неисправности


Полный разбор рулевой рейки в ВАЗ 2114

Грамотные водители знают, что передача усилия на колеса осуществляется через прямозубую или косозубую шестеренку, а та взаимодействует с зубчатой рейкой. Люфт в рейке устраняется при помощи прижимных пружин. Когда возникает стук рулевого механизма, ощутимый в случае наезда на препятствие, езде по неровностям, необходимо произвести наладку рейки.

Некоторые водители ВАЗ 2114 не знают, что люфты и поскрипывание в рейке можно устранить, полагают, что в машине ВАЗ 2114 нельзя подтянуть рулевую рейку. Регулировка помогает избавиться от люфтов и обеспечить качественное управление машиной. При этом следует понимать, что неправильная регулировка рейки ВАЗ может привести к ухудшению вращения руля. Это вызвано перетяжкой регулировочного винта.

Регулировка

Регулировка выполняется таким образом: можно снять рейку с транспортного средства или отрегулировать ее на нем. Первый способ применяется после ремонта машины, перед установкой. Чтобы просто отрегулировать рейку, работу выполняют непосредственно на машине.


Подтяжка рейки при помощи ключа

Для проведения работы необходимо иметь универсальный восьмигранник на 17 мм и разводной гаечный ключ. Все работы, связанные с устранением неисправностей, выполняются на подъемнике или смотровой яме:

  • Сначала автомобиль надо поставить на ручной тормоз, на задние колеса подложить какой-нибудь упор;
  • Потом необходимо заблокировать руль и обесточить бортовую сеть машины (снять минусовую клемму с аккумулятора);
  • Потом необходимо найти гайку, при помощи которой производится наладка рулевой рейки. Она находится на противоположной, повернутой к кузову, стороне крепления рейки. Иногда ее принимают за другую деталь;
  • Сначала следует помыть дно машины. В данном случае применяют подходящий аппарат (керхер, к примеру). Это делается для того, чтобы очистить гайку от слоя грязи. После очистки детали от загрязнения, в нее вставляют ключ для подтягивания рейки и настраивают ее положение. Инструмент вращается по часовой стрелке.

Таким образом, регулировка считается завершенной. Если после проделанной работы управление машиной неудовлетворительно, люфт и стук не исчезает, следует проверить состояние рулевых наконечников, возможно, их нужно поменять.

Как снять рулевую колонку на ВАЗ 2114 и 2115

Рулевая колонка на автомобилях ВАЗ 2113, 2114 и 2115 полностью идентичная и процедура снятия или же установки ничем не будет отличаться. Само собой, данная конструкция уже предусматриваем регулировку руля по высоте. Именно по этой причине многие владельцы старых Самар, ВАЗ 2109, 2109, 21099, хотят себе установить вал в сборе от новых моделей.

Для того, чтобы снять рулевой вал в сборе на ВАЗ 2114 и 2115, нам понадобится следующий инструмент:

  • зубило
  • молоток
  • головка на 13 мм
  • трещотка и удлинитель

Снятие и установка рулевой колонки на ВАЗ 2114 и 2115

Итак, первым делом необходимо выполнить следующие действия:

  1. Снять кожух рулевой колонки
  2. Снять замок зажигания
  3. Снять рулевое колесо

После всего этого получается примерно следующая картина:

Колонка крепится при помощи двух шпилек и гаек в передней части, и двух болтов с отрывными шляпками в задней части. Разумеется, круглые шляпки откручиваются при помощи зубила и молотка:

Когда болт крутится уже без особых усилий, можно окончательно отвернуть его рукой.

Прежде чем откручивать передние крепления, сразу можно выкрутить стяжной болт крепления хвостовика кардана к рулевой рейке.

Теперь можно приступать к передним крепления колонки. При помощи головки глубокой на 13 мм и трещоточной рукоятки отворачиваем гайки крепления, как это наглядно показано на фото ниже.

Теперь вал в сборе крепится только лишь на шлицах к рулевой рейке. Чтобы его сдернуть, необходимо при помощи зубила расширить немного ожимку, после чего пробовать срывать на себя колонку. Чтобы испытать меньше проблем, можно надеть руль на вал, закрутив его гайкой слегка, и резко дернуть на себя. Обычно, в таком случае, снимать колонку намного проще.

Результат проделанной работы показан наглядно ниже.

Установка происходит строго о в обратной последовательности. Цена новой колонки составляет от 3000 рублей.

Процесс демонтажа

Внутри баранки присутствует электроника – сигнал автомобиля ВАЗ 2114, поэтому в первую очередь необходимо отсоединить минусовую клемму аккумулятора. Повернув переднюю колесную пару в положение «прямо», можно начинать демонтаж:

  1. Первым делом нужно открутить семь винтов на кожухах, расположенных под рулем. Когда крепления сняты, можно отсоединить нижний кожух. Верхнюю часть нужно снимать только тогда, когда рулевая колонка направлена вниз;

    Снимаем накладку

  2. После этого необходимо снять декоративную накладку. У нее нет креплений, поэтому ее можно отсоединить плоской отверткой. Делать это нужно аккуратно, так как пластик здесь хрупкий. Под накладкой будет два винта, которые держат кнопку сигнала – ее тоже нужно демонтировать;
  3. Далее следует открутить гайку крепления руля таким образом, чтобы она держалась на валу, то есть полностью снимать ее не нужно;

    Открутите 2 болта, находящиеся за снятой накладкой и снимаем крышку и снимите пластиковый компонент

  4. Когда последнее крепление удалено, руль можно сбить резким ударом и снять. В этом случае поможет резиновый молоток, который не повредит поверхность баранки.

Установка рулевого колеса выполняется в обратном порядке. Важным моментом является кольцо переключателя указателя. При установке его нужно повернуть таким образом, чтобы штифт смог войти в паз кольца. Если на замену было куплено нестандартное изделие, то процесс проходит таким же образом, отличия могут быть только в креплении и фиксации.

Необходимые запчасти

Для ремонта потребуется купить новую рулевую рейку (артикул 21080-3400012-10, 2108-3400012-10, 21080-3401010-10) в сборе.

Необходимые инструменты

Снимают рулевое колесо обычно в двух случаях: его нужно починить или полностью заменить. Не рекомендуется выбирать спортивные модели, так как с ними не получится пройти технический осмотр автомобиля. Если же выбор был сделан в сторону стороннего производителя, то покупать руль нужно в автомобильном магазине – на товар должна быть гарантия.

Для работы понадобятся:

  • Крестовая и плоская отвертки, а также удлинитель для них.
  • Набор ключей и головок.
  • Резиновый молоток.

Процесс снятия руля

Внутри рулевого колеса расположен сигнал, получающий питание от аккумулятора, поэтому в первую очередь необходимо обесточить автомобиль. Для этого нужно просто скинуть минусовую клемму. После этого можно смело приступать к процессу демонтажа.

  1. Выньте ключ зажигания из замка.
  2. Поверните рулевое колесо таким образом, чтобы сработала система, запирающая рулевой вал. Теперь ваш руль зафиксирован в прямом положении.
  3. Для того чтобы впоследствии правильно установить новую деталь, сохранив точность управления, нанесите карандашом метку на рулевое колесо. Прямо рядом с ним поставьте аналогичную метку на приборной панели.
  4. С помощью прямой отвёртки подденьте накладку с надписью Lada на руле и снимите. Этот элемент крепится с помощью обычных пластиковых фиксаторов, поэтому убрать его не составит труда. Однако из-за тонкого пластика деталь легко ломается. Если вы планируете использовать старый руль и дальше, будьте аккуратнее.
  5. Под накладкой вы увидите два винта. Они удерживают крышку руля. Выкрутите их с помощью крестовой отвёртки, а затем уберите крышку.
  6. В центральной части конструкции вы увидите крупную гайку. Её следует отвернуть с помощью торцевой головки на 24 мм.
  7. Больше рулевое колесо ничего не удерживает. Для того чтобы снять его, возьмитесь обеими руками за руль и поочерёдно тяните на себя каждую сторону. Усердствовать не стоит. Если деталь не демонтировалась раньше, идти она будет довольно туго. Не пытайтесь снять деталь одним рывком: вы можете случайно травмироваться.
  8. Если попытки снять рулевое колесо описанным в пункте 7 методом не увенчались успехом, воспользуйтесь небольшим молотком и выколоткой. Помимо дополнительных инструментов, вам пригодится помощник. Один человек из пары должен тянуть на себя руль, а второй ударять молотком по выколотке, приставленной к торцу рулевого вала.

Это интересно: Обучение и адаптация дроссельной заслонки холостого хода Nissan Tiida (Ниссан Тиида)

Демонтаж руля на ВАЗ 2114 и ВАЗ 2115

В первую очередь нужно снять накладку саморезы под накладкой следует выкрутить с помощью головки на 24 нужно открутить центральный винт если снять рулевое колесо руками не представляется возможность, воспользуйтесь молотком Специалисты рекомендуют не сворачивать центральную гайку полностью, так как она может уберечь вас от серьёзной травмы в случае резкого срыва руля. Сделайте несколько оборотов, выполняя пункт 6, а когда деталь сойдёт с рулевого вала, открутите её до конца руками.

Ремонт своими руками

Для начала нужно запастись необходимым набором инструментов:

  • ремонтным комплектом для рулевой рейки (как упоминалось выше, они продаются в трех вариациях);
  • подшипниками;
  • смазкой;
  • необходимыми ключами и отвертками;
  • отдельно стоит поговорить про ремонтные наборы.

Минимальные базовые наборы. В таких наборах обычно есть только 4 элемента:

  • подшипники;
  • гайки;
  • шайбы;
  • втулки из фторопласта.

Таким набором получится починить только самые простые неисправности. Наборы средней стоимости. Здесь помимо вышеописанных вещей находятся валы и иные подшипники. Дорогие наборы. Здесь уже могут быть целые рейки.

При покупке обратите внимание, что вы приобретаете набор именно для вашего авто (марка указана на упаковке). Иногда бывает, что на автомобиле стоит неродная рейка, тогда необходимо приобретать ремкомплект для того автомобиля, с которого была снята эта рейка. Собственно, любой ремонт надо начинать с разборки рулевой рейки

Зачастую проблема состоит лишь в каком-либо небольшом подшипнике, и вся рейка не требует замены

Собственно, любой ремонт надо начинать с разборки рулевой рейки. Зачастую проблема состоит лишь в каком-либо небольшом подшипнике, и вся рейка не требует замены.

Порядок работ

  1. Снимаем рулевую рейку
  2. Открутить упорную гайку, используя для этого шестигранник на 17.
  3. Извлечь упорную гайку, стопорное кольцо, реечный упор и пружину.
  4. Достать пыльник вала приводной шестерни, а после него стопорное кольцо.
  5. Открутить гайку, держащую подшипник рулевой шестерни. Она идет довольно туго — это нормально.
  6. Выпрессовать вал приводной шестерни.
  7. Достать саму рейку из корпуса.
  8. Извлечь опорную втулку, затем смазать ее и вставить на место (это нужно будет делать с усилием)
  9. Заменить все подшипники. Некоторые будет достать сложно (очень сложно), поэтому их можно просто разрубить зубилом и вытащить щипцами.
  10. Осмотреть все детали на наличие дефектов, сломанные заменить новыми (из ремкоплекта), все подвижные части смазать.
  11. Собрать рейку в обратной последовательности.
  12. Вот и все, если вы все сделали правильно, то рейка работает на ура. Осталось лишь поставить ее на место.

Установка рейки на место

  1. Для начала нужно заручиться помощью напарника, без него не получится сделать все быстро и точно.
  2. Устанавливаем рейку на то же место и наживляем крепления.
  3. При помощи напарника заводим рейку в шпицы.
  4. Для разжимания хомута используем зубило.
  5. Заворачиваем крепежный болт.

Вот и все, теперь рейка на месте, затем ставим колеса, затягиваем гайки и снимаем машину с домкрата. Теперь вы знаете все необходимое, чтобы своевременно починить рулевую рейку. Главное помните, что затягивать с ремонтом не стоит.

Замена рулевой рейки ваз 2114 своими руками

Замена рулевых потребует не только ваших рук, но и еще пару в качестве помощи. Так что заранее договоритесь с товарищем, что он будет помогать вам решать проблему неисправного рулевого управления.

Помимо помощника и новых реек, вам также потребуется набор инструментов и материалов. В этот список обязательно включите:

  • Набор гаечных ключей;
  • Домкрат;
  • Шестигранный ключ на 17 миллиметров;
  • Баллонный ключ;
  • Кирпичи или похожие материалы (для удержания передней части машины без колес);
  • Съемник для рулевых тяг (не обязательно нужен, можно обойтись без него);
  • Сухие тряпки;
  • Смазка типа Литол;
  • Всемогущее средство WD40.

Вот теперь можно приступать непосредственно к замене рулевых реек. Соблюдать установленный порядок проведения операций настоятельно рекомендуем.

  1. Установите автомобиль на ровной площадке. Нет, достаточно простого пола в вашем гараже, выравнивать его цементом не обязательно.
  2. Включите стояночный тормоз, чтобы машина не двигалась.
  3. Поднимите автомобиль на домкрате, подставьте под переднюю часть бревна или кирпичи, после чего демонтируйте колеса.
  4. Снимите минусовой провод с вашей аккумуляторной батареи в целях безопасности. Удары током никому не нужны сегодня.
  5. Со стороны водителя внутри салона около блока с педалями открутите стопорный крепежный болт кардана вашего рулевого вала.
  6. Уже непосредственно в подкапотном пространстве снимите адсорбер. Его пока можно убрать в сторонку.
  7. Извлеките шплинты, что позволит вам затем выкрутить крепежные гайки от рулевых наконечников.
  8. Съемником для тяг извлекаются из стоек наконечники. Если по каким-то причинам съемник отсутствует, его могут заменить несильные последовательные удары по наконечникам. Не повредите их резьбу только при этом. Обычно они поддаются, потому многие обходятся без съемников.
  9. Обработайте гайки фиксации хомутом рейки с помощью средства, борющегося против ржавчины. Сейчас мы как раз говорим про всемогущее средство WD40. Подождите некоторое время, чтобы состав впитался.
  10. С помощью ключа открутите крепежные гайки. Обработка вэдэшкой должна вам существенно упростить эту задачу. В общей сложности гаек там четыре штуки.
  11. Достаньте рейку, протолкнув ее через пассажирскую, то есть правую сторону вашего ВАЗ 2114.
  12. Одновременно с заменой реек рекомендуем заменить пыльник. С течением времени и за период эксплуатации пыльники рулевых серьезно изнашиваются, потому доверять старым пыльникам работе с новыми рейками вряд ли стоит.
  13. С реек снимаются наконечники. При этом попробуйте посчитать количество витков, с помощью которого закручивались гайки. Это позволит на этапе обратной сборки максимально близко к точности закрепить их обратно и со спокойной душой отправиться на СТО, где проведут регулировку развала-схождения.
  14. Возьмите свою новую рейку, снимите с нее заглушки.
  15. Далее берете в руки Литол или подобную смазывающую жидкость, и максимально наполняете корпус этим составом.
  16. Наконечники монтируются обратно на тяги. Постарайтесь не перепутать местами узлы, хотя они отличаются друг от друга. Тем не менее, как показывает практика, это не мешает многим мастерам по самостоятельному ремонту их путать.
  17. Новая рейка укладывается на свое законное место. Для этого гайки наживляются на шпильки хомутов.
  18. Теперь вам понадобится ваш друг, товарищ, помощник. Попросите его помочь с направлением приводной шестерни вала на посадочное место, расположенное непосредственно на корпусе рейки. Шлицы должны четко совпадать. Обязательно проконтролируйте этот момент.
  19. На кардане фиксируется стопорный болт.
  20. Все остальные работы можете смело выполнять в обратной последовательности описанного выше демонтажа. При этом обязательно каждая резьба обрабатывается Литолом. Это мероприятие позволит вам при последующих ремонтах проще справляться с разборкой элементов. Либо это уже будет приятный сюрприз для нового владельца вашего ВАЗ 2114.

Очевидно, что самостоятельная замена рулевых реек — не самая сложная задача, но выполнять ее нужно четко, последовательно и аккуратно.

Как снять рулевое колесо?

Демонтаж рулевого колеса на ВАЗ 2114 и 2115 производится одинаковым методом. Однако помните, что согласно кодексу об административных правонарушениях, замена на отличающийся от оригинального руль считается незаконным внесением изменений в рулевую конструкцию и систему управления автомобилем. Такой тюнинг попадает под действие части 2 статьи КоАП 12.5 об управлении ТС при наличии неисправностей или условий, при которых его эксплуатация запрещена. В последнее время сотрудники ГИБДД довольно рьяно отлавливают нарушителей этой статьи, поэтому хорошенько подумайте, прежде чем приступать к процессу замены.

Необходимые инструменты

Для того чтобы снять, а затем установить новое рулевое колесо, вам понадобятся следующие инструменты:

  • новый руль (убедитесь, что выбранная деталь подходит для вашего автомобиля);
  • набор отвёрток с прямым и крестовым шлицем;
  • торцевая головка на 24 мм;
  • карандаш или маркер;
  • молоток (в некоторых случаях);
  • выколотка из мягкого металла (в комплект к молотку);
  • жилы провода (в некоторых случаях).

Учтите, что после окончания всех работ, вам придётся удалять следы от карандаша или маркера с обтяжки руля и передней панели. Чтобы избежать проблем с последующей очисткой, учитывайте материал покрытия этих элементов салона. Не стоит использовать перманентные, или как их ещё называют — нестираемые, маркеры, особенно если детали обтянуты качественной натуральной кожей светлого оттенка. Легче всего удалить маркер на водной основе. Но лучше использовать обычный карандаш: его можно стереть обычным ластиком.

Процесс снятия руля

Внутри рулевого колеса расположен сигнал, получающий питание от аккумулятора, поэтому в первую очередь необходимо обесточить автомобиль. Для этого нужно просто скинуть минусовую клемму. После этого можно смело приступать к процессу демонтажа.

  1. Выньте ключ зажигания из замка.
  2. Поверните рулевое колесо таким образом, чтобы сработала система, запирающая рулевой вал. Теперь ваш руль зафиксирован в прямом положении.
  3. Для того чтобы впоследствии правильно установить новую деталь, сохранив точность управления, нанесите карандашом метку на рулевое колесо. Прямо рядом с ним поставьте аналогичную метку на приборной панели.
  4. С помощью прямой отвёртки подденьте накладку с надписью Lada на руле и снимите. Этот элемент крепится с помощью обычных пластиковых фиксаторов, поэтому убрать его не составит труда. Однако из-за тонкого пластика деталь легко ломается. Если вы планируете использовать старый руль и дальше, будьте аккуратнее.
  5. Под накладкой вы увидите два винта. Они удерживают крышку руля. Выкрутите их с помощью крестовой отвёртки, а затем уберите крышку.
  6. В центральной части конструкции вы увидите крупную гайку. Её следует отвернуть с помощью торцевой головки на 24 мм.
  7. Больше рулевое колесо ничего не удерживает. Для того чтобы снять его, возьмитесь обеими руками за руль и поочерёдно тяните на себя каждую сторону. Усердствовать не стоит. Если деталь не демонтировалась раньше, идти она будет довольно туго. Не пытайтесь снять деталь одним рывком: вы можете случайно травмироваться.
  8. Если попытки снять рулевое колесо описанным в пункте 7 методом не увенчались успехом, воспользуйтесь небольшим молотком и выколоткой. Помимо дополнительных инструментов, вам пригодится помощник. Один человек из пары должен тянуть на себя руль, а второй ударять молотком по выколотке, приставленной к торцу рулевого вала.

Демонтаж руля на ВАЗ 2114 и ВАЗ 2115

Специалисты рекомендуют не сворачивать центральную гайку полностью, так как она может уберечь вас от серьёзной травмы в случае резкого срыва руля. Сделайте несколько оборотов, выполняя пункт 6, а когда деталь сойдёт с рулевого вала, открутите её до конца руками.

Видео: как снять рулевое колесо на автомобилях ВАЗ 2114 и 2115

Таким нехитрым способом можно демонтировать рулевое колесо на ВАЗ 2114 и ВАЗ 2115.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
