Как запрограммировать пульты для ворот

Система Tomahawk

Брелок Tomahawk может быть записан довольно просто. В комплекте поставки их может быть до 4 штук. Для произведения привязки поворачивают зажигание (двигатель не включается). Кнопка настроек удерживается нажатой, пока не прозвучит 4 сигнала сирены. Рычаг отпускают.

Одновременно нажимаются кнопки управления звуком на пульте и открытия багажника. Удерживать их следует в таком положении, пока не прозвучит сигнал. Для первого брелка гудок последует один, а для второго передатчика – два (и так далее). Когда каждый брелок Tomahawk запомнит код, систему оставляют бездействовать в течение 5 с.

Как заменить дисплей на брелке

Иногда пульт сигнализации Старлайн получает механические повреждения, из-за которых может треснуть дисплей и некоторое количество символов просто перестанет отображаться. Это крайне неудобно, тем более, что можно исправить эту проблему, проведя замену. Для этого потребуется новый экран, отвертка и набор паяльных принадлежностей (паяльная лампа, канифоль, олово). Прежде необходимо разобрать брелок и выпаять старый дисплей, отсоединив его от шлейфа. Далее может потребоваться подогнуть контакты, чтобы они не упирались в саму плату. Теперь нужно пролудить все контакты на брелке для лучшей передачи импульса и припаять дисплей к шлейфу. После сборки пульт должен работать исправно.

Как управлять пультом Ростелеком

Компания Ростелеком представляет собой огромный холдинг с достаточно позитивной в глазах пользователей репутацией. Деятельность бренда направлена на распространение и продажу цифровых услуг, в том числе и в области телевизионных решений. На благо организации трудится более 126тыс человек, большая часть из которых – всевозможные инженеры и программисты.

Усилиями специалистов технического профиля была создана последняя модель электропульта – максимально удобное устройство для дистанционного взаимодействия с телевизионной приставкой и ресивером. К сожалению, обладатели подобной аппаратуры даже не подозревают про ее второстепенные возможности. Такие люди пользуются начальными, базовыми функциями: переключением каналов, убавлением громкости и пр.

Назначение кнопок

Для того чтобы разобраться с тем, как просто подключить пульт Ростелеком к телевизору, следует внимательно просмотреть все его конструктивные кнопки. Корпус прибора выполнен в простом и стильном дизайне, из нескользящего и приятно лежащего в руке материала. Клавиши представлены в виде групп, расположение которых разграничивается сверху вниз:

1. Верхний набор кнопок – включение и выключение приставки. Выполнить активацию телевизора после подключения электропульта можно с помощью клавиши TV. Также здесь присутствует механизм переключения устройства, называемого видеовыходом.
2. Центральная клавиатура представлена максимальным функционалом. Здесь можно найти клавиши, отвечающие за запуск центрального меню, отмену или подтверждение действия, режим просмотра, пролистывания контента и пр.
3. Следующий блок кнопок – параметры управления громкостью, с возможностью полного выключения звука посредством щелчка. Также здесь присутствуют клавиши, отвечающие за переход на предыдущий или следующий канал.

На вопрос о том, как настроить пульт Ростелеком к телевизору, проще отвечать при наличии базовых знаний во обращении с прибором. К числу необходимых навыков относится и информация о каждой из имеющихся кнопок.

Разобраться с принципами работы системы просто: справиться с такой задачей сможет даже человек, далекий от мира информационных технологий. Обучив работе с электропультом, например, вашу бабушку, вы сильно облегчите ей жизнь, обеспечив простой и беспрепятственный доступ к телевизионной платформе.

Брелок Nice

Запрограммировать китайский пульт для ворот Nice необходимо с помощью двух переключателей на самом брелоке и радиоканале. На приёмнике без задержки нажимают клавишу, на брелоке кнопку нужно подержать 4 секунды и дождаться тройного мигания индикатора. Так прибор запишется, и пока он будет находиться в режиме программирования, можно записать ещё несколько.

https://youtube.com/watch?v=wSypjV6xY18

После истечения десяти секунд приёмник запомнит все брелоки и кнопки на них. Можно запрограммировать пульт дистанционно. Для этого нужно нажать клавишу на новом брелоке, задержать на пять секунд и отпустить. На уже записанном клавишу зажимают трижды, затем один раз — на втором приборе. Для удаления его из памяти приёмника необходимо надавить на клавишу, подождать сигналов светодиода. Индикатор должен загореться один раз, погаснуть и замигать три раза. Затем наступает небольшая пауза, и лампочка промигает пять раз.

Цена: $9.98 за пару

Все началось с того, что я захотел ходить на работу как белый человек. Иными словами, не через калитку для всех, а через автомобильные ворота с автоматикой Nice. Понимаю, абсурдно, но вот уж как есть. Отчасти поэтому, отчасти от нечего делать, пошел на Aliexpress искать решение своей проблемы. А именно — обучаемого пульта, чтобы скопировать один из работающих брелков, и горя не знать. В общем, это у меня так и не получилось, но зато брелки пригодились для управления светом дома. Если честно, это уже второй комплект брелков. Первый оказался совершенно бесполезным, потому что я допустил стратегический просчет. Я не очень хорошо разбираюсь во всякой там воротно-гаражно-шлагбаумной автоматике, поэтому сначала попер напролом. И заказал обычные брелки с фиксированным жестко зашитым кодом. Почему? Эти брелки — программируемые и жестко прошитые — выглядят одинаково, и я подумал, что китайцы, вероятно, сами не знают, что продают. Но когда получил заказ, то понял — знают. Помимо того, что первые брелки оказались необучаемыми, их код нельзя было прописать в контроллере Nice FLO X1R. В общем, так у меня оказалась пара симпатичных брелков для ношения ключей. Во второй раз я оказался умнее, и купил именно что обучаемые брелки. Пришли в спартанском виде: маленький желтый конвертик, в котором два брелка в индивидуальных целлофановых пакетиках.

Чтобы иметь возможность легко управлять сигнализацией своего автомобиля, водители применяют командный брелок. Это радиопередатчик, который кодирует информацию определенным образом. Именно этот код воспринимает блок управления системы и подчиняется воле своего владельца.

В силу некоторых причин водителю автомобиля с системой сигнализации может потребоваться однажды поменять вид радиопередачи. Чтобы осуществить подобное действие, необходимо узнать, как перепрограммировать брелок сигнализации. Опытные автомеханики готовы дать совет, как решить такую задачу. Для каждой разновидности системы существует своя технология перепрограммирования брелка.

Программирование приборов управления

У каждого производителя автоматики для управления воротами используются примерно одинаковые командные последовательности и способы программирования пульта. Отличие может состоять только в индикации выполненных операций или способе обмена данными. Чаще всего в дистанционных системах управления используются:

• Постоянный ключ управления, зашитый в блок памяти. Сложность ключа и большая длина позволяет не опасаться взлома блока управления ворот с помощью посторонних приборов;
• Динамически изменяемый шифрованный ключ. В этом случае блок управления может передавать в пульт управления новую цифровую последовательность, используемую как идентификатор доступа.

Пульт для ворот «Came»

Для иллюстрации можно рассмотреть процедуру переноса служебной информации на новый программируемый брелок на примере модели ТОР 432 SA. На сегодня это один из наиболее распространенных вариантов двухканальной системы автоматического управления воротами.

Как запрограммировать пульт управления  и сделать перенос программы правильно,  и  не ошибиться, можно выполнив действия в такой последовательности:

• Для начала располагаем старый и новый брелоки на наиболее удобном расстоянии, но не более 5 м. На новом приборе нажимаем и удерживаем пару первых кнопок до тех пор, пока индикатор не начнет быстро мигать;
• На программируемом пульте жмем необходимую кнопку, на которую нужно зашить соответствующую команду со старого, индикатор загорится ровным светом. В течение десяти секунд нажимаем нужную команду на старом приборе;
• При удачном переносе новый брелок троекратно моргнет индикатором.

Более сложной является процедура программирования пульта системы «Came Twinс» динамически меняющимся кодом. В этом случае перед переносом программы потребуется процедура регистрации брелка в памяти блока управления. Перенос информации выполняется через блок управления. Для этого нажимают стартовую кнопку на старом блоке и удерживают ее, пока индикатор не будет гореть ровным светом без мерцания.

Чтобы получить шифр на новый пульт, нужно нажать на нем кнопку всего один раз. Далее брелоки выйдут из режима программирования автоматически.

Пульт для ворот «Faac»

Компания «Faac» из Италии известна своими системами для автоматических, дистанционно управляемых ворот. Процедура программирования устройства не особо отличается от предыдущих вариантов.

Например, для модели XT2-868 SLH перенос информации выполняется в следующей последовательности. Сначала на старом пульте необходимо одновременно нажать две первые кнопки, примерно на две секунды. Пульт переходит в режим передачи информации. Новый прибор должен моргнуть, тем самым просигнализировать о начале перезаписи. Последовательно сначала на старом, потом на новом нажимаем кнопку, которую нужно перезаписать, после чего индикатор дважды должен моргнуть. Аналогично выполняется перенос всех команд.

Программируем брелок ворот «Nice Very VE»

Данная модель работает с использованием статистического кода. Перед переносом служебной информации потребуется вскрыть панель приемника и выполнять кодировку прибора в соответствии с расположением переключателей на плате.

Сначала нажимаем две первые кнопки одновременно, пока индикатор не загорится без мигания. Смотрим на положение первого микроконтроллера, если он в состоянии «включено», то жмем верхнюю кнопку на пульте, в противном случае – нижнюю. Таким способом необходимо «перебрать» все десять микроконтроллеров платы. Чтобы сохранить информацию, необходимо включить на десять секунд последний переключатель. Моргающий индикатор подтверждает запись информации.

Как сделать дубликат пульта GSN (динамический код)

Начну с того, что брелки GSN бывают с динамическим и статическим кодом. Различить их можно по цвету корпуса.

• Черные — dynamic code. О них эта статья.
• Серые — static code.

Брелоки GSN с динамическим (черный) и статическим (серый) кодами.

Описание брелка GSN TxRC09 с переменным кодом

В черном корпусе выпускаются пульты GSN TxRC09 с динамическим кодом.

• Совместим с приемниками ACS-101R, ACS-102R, ACS-112R, ACS-114R, ACS-124R, ACS-126R, ACS-144R, ACS-146R.
• Корпус пластиковый.
• Кодировка — переменная.
• Частота 433,92 МГц.
• Батарейка 23A, 12V.
• Вес 26 грамм. С карабинчиком.
• Размер 50*38*14 мм. Без карабина.
• Два канала. (TxRC10 — 4 канала).
• Сделано в Израиле.
• Дальность действия при прямой видимости до 500 метров.

Программирование оригинального брелока GSN TxRC09

Приемник ACS 114R

Запись на 101R,102R будет отличаться. Это устаревшие модели. У них нет кнопки SW2. На остальных приемниках подобно 114R.

Приемник GSN ACS114R работает с переменной кодировкой. Совместим с брелками TXRC09, TXRC10.

Сначала нужен доступ к приемнику который представляет собой белую коробочку размером 85*40*20 мм. С торца выходит проволочная антенна длиной 19 см. Надо снять крышку и получить доступ к кнопке SW2. На фото внизу справа.

Инструкция по настройке

1. Нажать 1 раз кнопку SW2. Светодиод, на фото внизу справа, погаснет.
2. Нажать 1 раз любую кнопку брелка.
3. Светодиод приемника моргнет 1 раз.
4. Все. Обе кнопки прописаны.

При прописывании не держите брелки около антенны. Сигнал сильный и команда не проходит. Расстояние желательно больше 20 см.

Копирование брелоков TXRC09 (TXRC10)

Китайские дубликаторы

Недорогие и надежные. Простая настройка.

Универсальные пульты для копирования постоянного кода 433,92 МГц.

Записывают статический код на частоте 433,92 МГц. Корпуса могут быть разные. Смотрите фото.

Запись на универсальный пульт

Положение «встык» при копировании брелока GSN на универсальный пульт.

Инструкция

1. Нажать одновременно кнопки 1 и 2. Световой индикатор моргнет 3 раза.
2. Одну из них удерживать, а другую отпустить и нажать 2 раза. Индикатор замигает.
3. Отпустить кнопки. Все они готовы к записи.
4. Совместить пульты.
5. Нажать и держать кнопку на которую копируют. Индикатор мигнет 1 раз и погаснет.
6. Нажать и держать кнопку с которой копируют.
7. Когда индикатор нового пульта загорится постоянно, то запись прошла.
8. Отпустить все кнопочки.

Особенности использования скопированных брелков

Любую кнопку действующего оригинального GSN надо скопировать один раз. Новый пульт, все копии от него и друг от друга будут хорошо работать. Одно условие. Нельзя пользоваться пультом GSN с которого взят код. Если один раз воспользоваться, то дубли перестанут работать. Придется программировать сначала.

Вам надо 3 новых пульта. Покупаете 4 универсальных. Делаете 1 копию рабочего GSN. С этой копии записываете остальные 3 универсала. В итоге на руках 4 рабочих дубликата. Брелок GSN, с которого взят код, в этом месте не используете.

После чтения статьи всегда есть вопросы. Для лучшего понимания сделан обучающий ролик.

Привязка Томагавк 9010

Автосигнализация Tomahawk TW 9010 с автозапуском может поддерживать работу с 4-мя пейджерами. Это относится и к модели TZ 9010. Настройка одного либо всех пультов для данных противоугонных систем можно осуществить в несколько этапов разными способами. Первый вариант в соответствии с инструкцией по эксплуатации следующий.

1. Необходимо повернуть ключ зажигания для постановки его во включённое положение. Двигатель автомобиля при этом не должен работать, то есть быть заглушен.
2. После этого нужно нажать на кнопку сервисного режима OVERRIDE и удерживать, пока не прозвучит 4 сигнала сирены. Это будет свидетельствовать о возможности начала настройки коммуникатора.
3. Затем нужно отпустить кнопку сервисного режима.
4. После этого надо нажать и одновременно удерживать клавиши с маркировкой «открытого багажника» и «включения тихой охраны» пока не прозвучит сигнал, который подтверждал бы постановку в системе нового пульта (одноразовый писк для 1-го брелока-пейджера, два для 2-го и т. д.). Такое видео можно всегда просмотреть на некоторых автомобильных ресурсах.
5. В случае если не проводить никаких действий ни с одним из пультов в течение 6 секунд, то настройка прекратится после этого в автоматическом режиме.

Все коммуникаторы, которые не подвергались активированию будут удалены из системы.

Если первый способ программирования пульта для TZ 9010 не помог решить проблему, то можно воспользоваться другим вариантом.

1. Нужно привести зажигания во включённое положение, однако двигатель транспортного средства при этом не должен работать.
2. Одной рукой нажимаем на кнопку сервисного режима обслуживания Валет, а другой одновременно кликаем на клавиши с маркировками «включение тихой охраны» и «открытие багажника».
3. Затем нужно подождать пока не прозвучит пять сигналов сирены.
4. На данном этапе следует одновременно отжать кнопки «вкл. тихой охраны», «открытия багажника» и клавишу сервисного режима.
5. После этого нажимаем клавиши с иконками «включения бесшумной охраны» и «открытия багажника». Если действия производились правильно, то поворотники автомобиля моргнут несколько раз.
6. Далее выполняются манипуляции аналогично первому способом программирования.

Подключение своими руками

Подключить сигнализацию достаточно просто. Конструкция устройства не имеет сложных модулей и блоков, что позволяет смонтировать агрегат самостоятельно.

Главным правилом является строгое следование заводской инструкции. При несоблюдении правил имеется вероятность ошибки, что обеспечит неправильную функциональность.

Ключевым фактором считается установка сервисной кнопки Валет. Ее следует предельно спрятать в месте, доступном в экстренной ситуации.

Прописка и настройка пульта без кнопки Валет

Если к кнопке Валет нет доступа, прописать брелок можно следующим образом:

• включить зажигание;
• клацнуть на Оверрайд 7 раз;
• зажать на пейджере требуемую комбинацию;
• дождаться выхода из режима программирования.

Пульты Doorhan Transmitter на ворота Дорхан.

Введение.

Начну с того, что обзор не о простых копировщиках постоянного кода. На которых, в некоторых случаях, то же делается рабочая копия. Речь о полных аналогах пультов Дорхан. Все 4 кнопки работают и программируются как на оригинале.

Описание.

На фото основные модели брелоков Дорхан.

• Слева внизу — Китайский аналог пульта Doorhan Transmitter 4. Известный в России как Apollo DH .
• Слева вверху распространенный, но снятый с производства Transmitter 2.
• В центре Transmitter 4.
• Справа Transmitter 2 в новом корпусе.

Повторю, что пульт Apollo DH запрограммирован как оригинальный Дорхан.

• Код Doorhan.
• 4 канала.
• Частота 433,92 МГц.
• Код динамический.
• Дальность действия до 50 метров.
• Размеры: 53*33*13 мм.
• Алкалиновая батарейка 27A, 12V.
• Вес 38 грамм.

Рабочая плата Apollo DH.

О приводе откатных ворот Дорхан.

Откатные, значит сдвигаются влево или вправо.

Снизу ворот есть зубчатая рейка для управления движением. На фото снизу блок привода откатных ворот Doorhan.

Снимаем пластиковый колпак, который крепится тремя винтами под крест.

Получаем доступ к плате управления. Точнее к кнопке «CODE». На фото снизу обозначена желтой стрелкой.

Программирование китайского пульта Apollo DH.

Вы удивитесь насколько все это просто, если есть доступ к плате управления.

• Нажать кнопку «СОДЕ» на 3 секунды. На плате загорится красный светодиод.
• Нажать любую кнопку на пульте Apollo-DH 2 раза. Светодиод погаснет. Все. Пульт прописан.

Программирование Apollo DH без доступа к плате управления.

Бывает блок привода находится под замком. Нет возможности прописать брелок через кнопку «CODE». В новых блоках управления Doorhan (с 2016 года выпуска) предусмотрено удаленное программирование. При помощи рабочего брелка можно прописать новый брелок. Ниже обучающее видео в помощь. Инструкция в описании.

Выводы

• По одной инструкции настраиваются фирменные брелоки Doorhan и аналог Apollo DH из Китая.
• Цена Apollo DH заметно ниже, чем у оригинального Transmitter 4.
• По опыту работы отмечу, что аналоги хорошего качества. Крепкие, добротные брелоки.

Фото китайских аналогов в сравнении с оригиналами.

Фирменные брелки в пластиковых корпусах. Китайские в крепкой металлической оправе. На фото с кнопками 1234.

Талант

Интересные материалы

14 октября 2019

Наушники Nicehck DB3: сравниваем с «народными» Kbear KB06

106

14 октября 2019

Обзор Chuwi LapBook Pro 14,1: ультрабук, который вы непременно захотите

379

13 октября 2019

SVAVO V 473 — Автоматический сенсорный диспенсер жидкого мыла, в этот раз без пены.

309

13 октября 2019

Обзор мультитула NexTool Flagship Pro kt5020 — плюсы и минусы

508

12 октября 2019

Забыли что такое RS232 или как оживить старую технику на новый лад

827

1

12 октября 2019

Topping DX7s: предтоповый ЦАП компании

523

12 октября 2019

Не флагман, не топ, но хорош. Xiaomi MI9 SE

484

12 октября 2019

Обзор удешевленного флагмана Xiaomi Mi 9T 6/128Gb (Flame Red)

774

11 октября 2019

Мини-штатив XILETU XS-20

411

11 октября 2019

Tronsmart Element T6 – блютуз колонка с естественным круговым звучанием и хорошим басом

446

2

10 октября 2019

Обзор тактического фонаря Fenix TK25 (Cree XP-G2 + UV)

474

1

Наушники за 33 рубля. Они научат вас ненавидеть музыку.

629

Показать все материалы

Бог обзоров

Писатель

Бог обзоров

Профи обзоров

Писатель

Писатель

Все об онлайн-шопинге и продаже на интернет-аукционах

eBay is a registered trademark of ebay Corporation. This website is not in any way affillated with eBay Corporation, nor is completing online transactions or in any other way violate patent or corporate rights of eBay Corporation. This website is for educational purposes only. Any trademarks or logos used here are property of their respective owners.

Запрещается копирование и воспроизведение информации с сайта без письменного согласия владельца. Цитирование информации сайта в интернете разрешается только при условии обязательного указания действующей гиперссылки на первоисточник (сайт). Вся информация сайта охраняется законом об авторских и смежных правах.

Taker.im 2004-2019. Все права защищены

Спасибо за участие в проекте. Ваша оценка принята!

Строитель 4 разряда

Универсальные пульты от ворот позволяют одновременно управлять несколькими устройствами. Современные фирмы-производители предлагают один прибор, к которому подключают множество брелоков. Но иногда устройства теряются или ломаются, и их необходимо заменить новыми. Поэтому владельцам необходимо знать, как запрограммировать пульт от ворот.

Запрограмиировать пульт можно самому

Кнопки и обозначение символов

В комплект сигнализации Starline B9 Twage (W807) или Starline B9 Dialog (W809) входят сразу два брелка. Основной имеет жидкокристаллический экран с цветовой и звуковой индикацией. Также на дисплее имеется множество значков, помогающих разобраться в возможностях системы и понять, какие функции включены на данный момент (активные иконки будут подсвечены).

Второй пульт предназначен на случай потери основного брелка или его полной разрядки. Он не оснащен экраном, однако для индикации на корпусе имеется светодиодная лампа. Количество кнопок равно трем, также как и на основном пульте. Расшифровка символов и основные функции клавиш представлены ниже.

1. Кнопка 1, как правило, отвечает за активацию основных опций – тех, которые уже были запрограммированы.
2. Кнопка 2 обычно выступает в роли деактиватора данных задач.
3. Клавиша 3 помогает установить дополнительные режимы, активировать опцию поиска или просмотреть текущую температуру двигателя.

В зависимости от комбинаций нажатий, а также их продолжительности, может выполняться большое количество задач. На основном брелке имеется масса различных индикаций, помогающих в навигации по возможностям сигнализации.

Иконка часов с подписью Clock Start или Fixed Start – режим автозапуска по будильнику или таймеру.

Градусник – автозапуск по температуре.

Гаечный ключ с надписью Valet – сервисный режим.Extra Run – опция турботаймера.Auto ARM — автономная постановка на охрану.

Auto Immo – иммобилизатор.

Key Lock – блокировка кнопок брелка от случайного нажатия.

Статический код

Самые первые сигнализации с радиоканалом имели статический код — каждой команде соответствовал свой командный пакет. Формат пакета выбирался пользователем или установщиком с помощью переключателей внутри брелка, или запаиванием перемычек. Вариантов кода было не много и своим брелком можно было открыть чужую машину если совпадали коды команд.

Такое кодирование не обеспечивало должной защиты, достаточно было записать команду «снять с охраны», а затем воспроизвести её и машина снимается с охраны как с родного брелка. Тогда и появились первые кодграбберы предназначенные для перехвата, декодирования и повтора кода, чтобы снять автомобиль с охраны с целью угона.

Виды чипов имеющие статический код и применяемые в пультах управления сигнализаций

Виды чипов:

• HT-6010, HT6014, SH-312E — 3-х статусный код
• HT-600, НТ-680, HT6187, HT6270, TT-13, ПК-10Т — 3-х статусный код
• AX5026, CT5026 — 3-х статусный код
• AX5326, AX5326S — 3-х статусный код
• PT-2262, M3E, CT5062 — 3-х статусный код
• TT8092 — 3-х статусный код
• MC41342, MC145026, SC41342 — 3-х статусный код

На примере чипов HT6010, HT6012, HT6014 рассмотрим принцип кодирования 312 (3-х статусный код) и обмена между пультом и сигнализацией. В состав семейства входит 3 микросхемы кодеров (HT6010, HT6012, HT6014) и три микросхемы декодеров (HT6030, HT6032, HT6034).

В состав кодовой последовательности, генерируемой кодерами этого семейства, входит преамбула, синхронизирующий бит и 12-разрядное поле адреса/данных, длинна периода одного бита равна 6-ти импульсам тактовой частоты (рис. 1).

Значение адреса и данных на этих чипах устанавливается с помощью переключателей, внешней схемой или программно. Каждый вывод адреса/данных кодера кодируется тремя состояниями: подключен к минусу электропитания (логический ноль), подключен к плюсу электропитания (логическая единица), не подсоединен (не подключено) — (рис. 2).

Краткие технические характеристики и совместимость микросхем этого семейства 312 смотрите в таблице

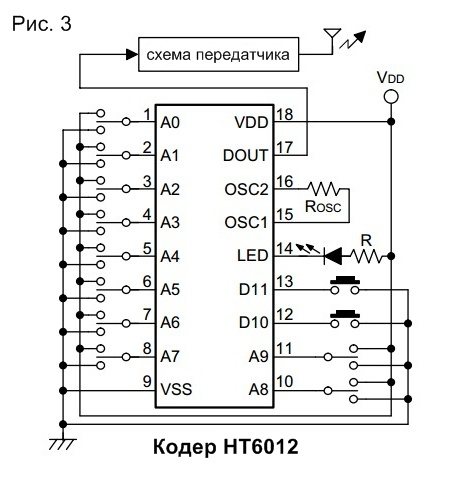

Типовая схема подключения кодера HT6012 представлена на (Рис. 3), (A0-A9) — Кодирует адресную посылку из 10-ти бит (пароль дотупа) (D10-D11) — 2-а бита данных, резистор (Rosc) — задает тактовою частоту работы чипа. Данные с выхода (DOUT) передаются на вход передатчика с амплитудной модуляцией который может работать на частоте 433 МГц или 310 МГц

Декодеры проверяют принятую кодовую последовательность, информационная часть которой состоит из 12 бит (N бит адреса и N бит данных). Принятые данные передаются в соответствующие выходные защелки только если команда была два раза подряд правильно дешифрирована и принятый адрес (пароль) совпал с установленным в декодере. При правильно принятой команде на выходе VT появляется высокий уровень сигнала. Декодеры этого семейства могут иметь 0, 2 и 4 выходных защелок данных (соответственно, 12, 10 и 8 входов адреса). На рисунке 4 показана типовая схема включения декодера HT6032 информационная часть которой состоит из 12 бит (10 бит адреса и 2 бита данных).

Datasheet HT6010 / HT6012 / HT6014 312 Series of Encoders — Holtek (PDF)

Datasheet HT6030 / HT6032 / HT6034 312 Series of Decoders — Holtek (PDF)

Двухканальный пульт FLO2R-S для управления автоматическими воротами, шлагбаумами компании NICE

Выбирайте автоматику правильно!

Гарантировано обеспечим доставку: Киев, Харьков, Днепр, Одесса, Донецк, Запорожье, Львов, Кривой Рог, Николаев, Мариуполь, Луганск, Макеевка, Винница, Херсон, Полтава, Чернигов, Черкассы, Сумы, Житомир, Днепродзержинск, Кировоград, Хмельницкий, Ровно, Черновцы, Кременчуг, Тернополь, Ивано-Франковск, Луцк, Белая Церковь.

Пульт-брелок FLO2R-S предназначен для работы с автоматическими системами ворот и шлагбаумов компании NICE .

Наличие двух каналов позволяет управлять двумя объектами охраны.

Используемая радиочастота 433 МГц. Радиус зоны действия сигнала до 150 метров .

В пульте-передатчике применяется метод роллинг-кода . Основной системный код, который распознается приемником, шифруется постоянно изменяющимся внешним кодом.

Это делает бессмысленным копирование сигнала, излучаемого передатчиком и обеспечивает надежную защиту от подбора секретного сигнала.

Чтобы система «передатчик-приемник» работала надо ее синхронизировать.

Программирование кнопок первого пульта

Сначала пульт «прописывают» в память принимающего устройства, если еще нет работающих передатчиков.

При программировании приемники других систем , если таковые имеются, надо обесточить , чтобы пульт не записался в память рядом стоящего блока управления.

1. Раскрыть приемник и нажать (без задержки) кнопку программирования. Загорается светодиод.

2. Нажать программируемую кнопку на пульте, и удерживать около 5 секунд пока не погаснет светодиод на приемнике. После этого отпустить ее. Если светодиод на приемнике вспыхнул три раза подряд, значит код принят, пульт прописан.

Если тройного мигания светодиода не произошло, надо повторить все еще раз. Чаще всего такое бывает из-за большой паузы между действиями 1 и 2. Готовность приемника к программированию длится примерно 5 секунд.

3. После этого приемник еще 10 секунд находится в режиме программирования. Когда погаснет светодиод – процесс завершен. Нажать программируемую кнопку пульта для подтверждения. Происходит движение ворот или другого устройства.

То же повторить со второй кнопкой , используя соответствующий приемник.

Программирование с пульта на пульт

Все следующие пульты программируются от того, который авторизован в приемнике, или друг от друга.

Оба пульта должны находится во время программирования в зоне действия приемника , который управляет соответствующим устройством. А приемники других устройств отключены .

1. На новом пульте нажать и удерживать левую кнопку в течение 5 секунд. В приемнике загорается индикатор, сообщая о том, что он готов к программированию.

2. На авторизованном пульте трижды нажать и отпустить нужную кнопку, делая задержку при нажатии примерно на 1 секунду. Никакого движения ворот (управляемого устройства) при этом не должно быть, так как приемник переведен в режим программирования.

3. После этого нажать и отпустить программируемую кнопку нового пульта.

Запрограммированная кнопка нового пульта будет выполнять ту же функцию, что и соответственная кнопка авторизованного. Так же способом поступают со второй кнопкой.

Источником электропитания в брелоке-передатчике является элемент типа 23А. Если при нажатии на любую из кнопок светодиод загорается, а передача сигнала происходит с некоторой задержкой – следует заменить батарею питания.

Чтобы ее поменять надо раскрыть брелок, слегка надавив на ушко для кольца.

Пульты серии FLOR-S изготавливаются черного цвета и не совместимы с пультами такого же дизайна, но синего цвета (серии FLO).

Технические характеристики FLO2R-S

Источник
