Как проверить катушку зажигания ваз 2109 карбюратор. измерение сопротивления катушки

Признаки неисправности катушки 2109

В этой схеме роль катушки переоценить невозможно. Стоит ей потерять работоспособность, хотя бы частично, и это чревато полной остановкой двигателя. Подлость устройства заключается в том, что происходит это совершенно неожиданно, без всяких предварительных предупреждений и моральной подготовки водителя. Хотя внимательный водитель может все-таки заметить некоторые отклонения в работе мотора, которые могут выражаться в следующем:

1. За 400-500 км до выхода из строя, катушка исправно работает на холодном двигателе только после 1-2 минут прогрева. До этого двигатель запускается, но конвульсирует, что чаще всего списывают на мусор в системе холостого хода. В это же время могут появляться сбои в переходных режимах работы двигателя на малых оборотах, примерно до 1000 об/мин. Их тоже тяжело вычислить, поскольку сбоит мотор не более 30 секунд, после чего все становится на места.
2. Еще один кратковременный симптом — при холодном запуске двигателя и при нажатой педали акселератора, двигатель начинает активно троить, но происходит это тоже всего несколько секунд, работа мотора нормализуется после отпускания педали и нового нажатия.
3. Во время ускорения и при смене передач могут возникать временные сбои в виде рывков, вибрации, ухудшения динамики, но симптомы исчезают так же неожиданно, как и появились. Это тоже может длиться несколько секунд, но повторяться все чаще.
4. Стоп-машина. Двигатель отказывается запускаться, искра отсутствует полностью.

Стоимость фирменной катушки МЗАТЭ-2 для ВАЗ приблизительно 600 рублей

При первых же появлениях этих симптомов, грамотный девяточник обязательно заедет в магазин, чтобы купить и положить в багажник запасную катушку зажигания. Цена фирменной ВАЗовской катушки МЗАТЭ-2 около 600 рублей. Лишних 850 грамм в багажнике погоды не сделают, но обиднее будет, когда ее не окажется под рукой. Стоимость фирменной Бошевской катушки втрое больше, катушка на девятку от Валео тоже будет стоить около 1500 рублей.

Не работает катушка зажигания, признаки неисправности

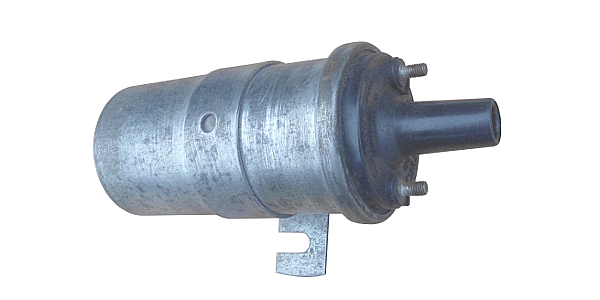

На примере катушки зажигания 25.3705 системы зажигания карбюраторного двигателя 21083 автомобилей ВАЗ 21083, 21093, 21099 разберемся по каким признакам можно определить, что катушке пришел конец.

Признаки неисправности «не работает катушка зажигания»

— Двигатель автомобиля не запускается

Причина — катушка перестала вырабатывать ток высокого напряжения (возможно «обрыв» в ее обмотках). Нет тока — нет искры на свечах зажигания. Нет поджига топливной смеси. Стартер будет крутить коленчатый вал, а двигатель не запустится.

— Двигатель «троит» и пытается заглохнуть на холостом ходу

Особенно часто проблема наблюдается в сырую, дождливую погоду. Причина — «пробой» изоляции обмоток катушки на «массу». Ток уходит не на электроды свечей зажигания, а сразу на «массу». Сила искры снижается, она то пропадает, то появляется. Нормальное горение топливной смеси в камерах сгорания нарушается, энергии на проворачивание коленчатого вала не хватает, двигатель «троит» и пытается поскорей заглохнуть. Очень часто такой «пробой» случается в крышке катушки (например, у основания центрального вывода).

— Провалы и рывки после резкого нажатия на педаль газа

Пропуски искрообразования, ослабление искры не дадут полноценно сжигать топливную смесь. Двигатель будет «захлебываться» при резком нажатии на педаль газа.

В качестве бонуса к перечисленным признакам неисправности катушки зажигания ВАЗ 2108, 2109, 21099 водитель получит снижение мощности и приемистости двигателя автомобиля и постоянно растущий его топливный аппетит.

Как определить неисправность катушки зажигания и справится с проблемой самостоятельно?

Что бы убедится в неисправности катушки нужно проверить наличие искры на центральном высоковольтном проводе. Для этого включаем зажигание вынимаем наконечник центрального высоковольтного провода из крышки трамблера и подносим его к «массе». Например к двигателю. Зазор до «массы» 0,5-0,7 мм. Лучше всего наконечник провода установить в какой-либо зажим или держатель и не касаться его руками во избежание поражения электрическим током высокого напряжения. Помощник прокручивает двигатель стартером, а мы со стороны наблюдаем искру в зазоре.

Если искра есть — катушка исправна и причину неисправности нужно искать дальше в высоковольтной цепи системы зажигания (крышка трамблера, бегунок, высоковольтные провода, свечи).

Если искры нет, нужно проверить поступает ли ток на вывод «Б» катушки. Если тока нет, ищем по схеме неисправность («обрыв») в низковольтной цепи системы зажигания, а катушку не трогаем. В случае, когда ток есть, а катушка не работает, приговариваем ее к замене.

Перед заменой можно попробовать проверить катушку при помощи омметра (мультиметра с режимом омметра) на наличие обрыва или замыкания в обмотках чтобы окончательно вынести ей вердикт. См. «Проверка катушки зажигания ВАЗ 2108, 2109, 21099».

Примечания и дополнения

Перечисленные признаки могут являться симптомами неисправности других систем двигателя автомобиля, а не только катушки зажигания. Например, датчика Холла в трамблере. Поэтому, чтобы сузить круг поиска проблемы сразу проводим проверку наличия искры на центральном бронепроводе, описанную выше. Есть искра — с катушкой все в порядке, нет заменяем ее на новую или заведомо исправную.

Проверка высоковольтных проводов автомобилей ВАЗ 2108, 2109, 21099

При возникновении некоторых неисправностей в работе двигателя автомобилей ВАЗ 2108, 2109, 21099 (таких как неустойчивый холостой ход, провалы, потеря мощности и приемистости и т. д.) следует проводить проверку не только карбюратора, но и элементов системы зажигания (проверка зажигания 2108). В частности свечей зажигания, крышки трамблера, бегунка, высоковольтных проводов и т. д. В этой статье более подробно разберём как проверить исправность высоковольтных проводов.Проверка без специальных приборов (на глаз) Старый, проверенный, довольно эффективный, способ. Неоднократно описанный в разных статьях на данном сайте (например, «Проверка системы зажигания автомобилей ВАЗ»). Суть данной проверки заключается в визуальном осмотре высоковольтных проводов на работающем двигателе в темноте (ночь или темный гараж). Наличие на проводах искрения свидетельствует об их неисправности, так как такое искрение — наглядный пример утечки тока. Выбракованные таким образом высоковольтные провода подлежат замене.

Помимо этого следует осмотреть центральную жилу провода. В ряде случаев ее выгорание приводит перебоям в работе двигателя, особенно на холостом ходу. Для этого сдвигаем резиновые наконечники на обоих концах провода и проводим осмотр.

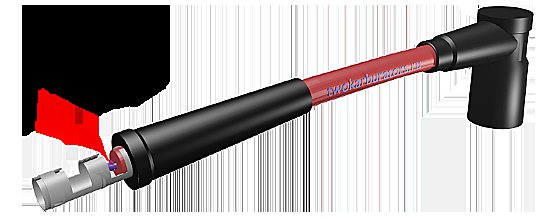

осмотр центральной жилы высоковольтного провода

Проверка при помощи мультиметра, омметра или аналогичного прибора меряющего сопротивление

Она позволяет более точно выявить неисправные или близкие к неисправным высоковольтные провода.

Выставляем прибор в режим омметра. Подсоединяем наконечники его проводов к металлическим концам высоковольтного провода. Наблюдаем показания. Норма 3,5 – 10,0 кОм. На изображении показано реальное измерение сопротивления высоковольтного провода мультиметром. Из показаний прибора видно, что провод исправен.

измерение сопротивления высоковольтного провода мультиметром

Примечания и дополнения

— Высоковольтные провода для проверки прибором отсоединяем по очереди и измерив сопротивление ставим назад. Если снять все сразу, можно запутаться в какой последовательности их ставить обратно.

— Снятые провода стоит протереть от грязи и пыли сухой тряпкой. При наличии не оттираемых на сухую загрязнений можно протереть спиртовым раствором (водка, одеколон и т. п.), но не бензином или растворителем. Во избежание их повреждения.

— Помимо проверки высоковольтных проводов стоит проверить соединения проводов низкого напряжения в системе зажигания, по схеме.

Еще пять статей по системе зажигания автомобилей ВАЗ 2108, 2109, 21099

— Применяемость свечей зажигания для автомобилей ВАЗ.

— Проверка коммутатора автомобилей ВАЗ 2108, 2109, 21099.

— Проверка вакуумного регулятора опережения зажигания автомобилей ВАЗ 2108, 2109, 21099.

— Неисправности бесконтактной системы зажигания автомобилей ВАЗ 2108, 2109, 21099.

— Установка момента зажигания (угла опережения зажигания) на автомобилях ВАЗ 2108, 2109, 21099.

Особенности устройства катушки зажигания

Вне зависимости от того, каким мотором оснащена ваша ВАЗ 21099 — инжектором с форсунками или карбюратором — предназначение КЗ одно. Катушка зажигания ВАЗ 2109 предназначена для получения хорошей искры на электродах свечей, что необходимо для воспламенения горючей смеси. КЗ на инжекторе или карбюраторе позволяет генерировать высоковольтные импульсы, обеспечивающие качественный разряд между электродами. Если говорить простыми словами, то катушка зажигания ВАЗ — это трансформатор, который функционирует в импульсном режиме из позволяет преобразовать 12-вольтное напряжение в 20-30 тысяч вольт.

Демонтаж КЗ из посадочного места

Чтобы обеспечить возгорание горючей смеси, для передачи импульса используются высоковольтники (провода). Принцип функционирования системы в целом довольно простой — после поворота ключа в замке зажигания трамблер получает импульс и передает его на КЗ, где тот преобразуется. После этого прерыватель распределяет искру в соответствии с техническим регламентом — на определенные цилиндры. Что касается конструкции КЗ, то она на ВАЗ 2109 карбюратор или инжектор ее схема довольно проста — она состоит из первичной и вторичной обмоток, которые намотаны на магнитопровод.

Первичная обмотка намотана из более толстого провода с меньшим числом витков, а вторичная имеет большее количество витков, но менее толстый провод. Высоковольтный импульс появляется в результате электромагнитной индукции и накопления заряда, а передается он в ходе отключения первички. После его передачи происходит воспламенение топливовоздушной смеси, что способствует запуску двигателя (автор видео — канал Автоэлектрика ВЧ).

Особенности модуля зажигания

Теперь поговорим о более сложном вопросе — модуль зажигания и его конструктивные особенности.

Конструкция включает в себя несколько компонентов, каждый из которых имеет свои нюансы.

Расположение

Любые работы, связанные с ремонтом, проверкой, профилактикой модуля зажигания будет невозможно выполнить, если не знать элементарные вещи — расположение устройства.

Отыскать МЗ (модуль зажигания) можно в подкапотном пространстве. Отыщите высоковольтники, которые идут к свечам зажигания. Один конец подключен к ним, а второй идет к модулю. МЗ имеет небольшие размеры и заключен в корпус из пластика.

Принцип работы

Изначально на карбюраторных автомобилях система работала за счет наличия катушки зажигания. В инжекторах все несколько иначе.

• Изначально в работу включается катушка зажигания, генерирующая ток высокого напряжения. Работает катушка по принципу магнитной индукции;
• Потом к работе подключается электронный блок управления МЗ, выполняющий функции контроля, передачи команд, обеспечивает поступление необходимого по характеристикам тока на свечи зажигания;
• Далее уже свечи активируют искру, происходит воспламенение и так далее.

Неисправности МЗ

Модуль зажигания зачастую демонстрирует самый основной признак поломки — отсутствие искры. Но это не единственный показатель неисправности. К ним также относят:

• Отсутствие динамики при ускорении автомобиля. Пытаясь резко набрать скорость, отчетливо ощущаются провалы в работе двигателя;
• Движок не выдает привычную мощность, в некоторых случаях мотор не способен вытянуть автомобиль в гору;
• Плавают обороты на холостом ходу;
• Одна из пар цилиндров двигателя отказываются работать. Тут, вероятнее всего, отсутствует ток, который должен идти от катушки зажигания.

Чтобы устранить возникшие проблемы с МЗ, первым делом нужно проверить свечи зажигания, а затем убедиться в работоспособности остальных элементов.

Отключение и проверка

Проверка свечей

Чтобы проверить состояние свечей зажигания, которые могут стать причиной нарушенной работы модуля, вам необходимо:

1. Выкрутить свечи со своих посадочных мест, предварительно сняв высоковольтные провода. Снимаются элементы специальным ключом.
2. Осмотреть свечи на предмет наличия нагара, механических дефектов, нарушенного зазора.
3. Дефектные свечи отправить на свалку, на их место установить новые.

Если замена или зачистка свечей не дали результат, тогда причина кроется в других элементах модуля зажигания.

Проверка МЗ

Чтобы проверить узел, выполните следующие действия:

Проверьте состояние колодки высоковольтников, идущих на МЗ. При наличии обрывов, нарушении изоляции искра не будет образовываться. Проверку выполняйте тестером;
Нормальный показатель напряжения на высоковольтных проводах — 12 Вольт с небольшим допустимым отклонением;
Если провода в норме, проверьте модуль. Есть несколько способов сделать эту работу;
Первый способ самый простой — замена старого модуля зажигания на новый, в работоспособности которого вы уверены. Но это не экономичный вариант, поскольку МЗ — не самое дешевое удовольствие. Покупать его для простой проверки не особо разумно;
Второй способ предусматривает необходимость пошевелить МЗ. При работе двигателя пошевелите модуль, постучите по нему. Если при этом мотор начнет работать иначе, тогда попросту отсутствует контакт. Проблема не серьезная, поскольку модуль можно разобрать и закрепить все контакты, после чего МЗ заработает как новеньких;
Третий способ наиболее точный, но и сложный. Вам потребуется тестер или омметр. Замерьте сопротивление на высоковольтных проводах

Особое внимание уделите данным по выводам модуля зажигания между 2 и 3 цилиндрами и между 1 и 2. Нормальным считается сопротивление около 5,4 кОм

Если есть отклонения, МЗ подлежит обязательной замене.

На практике модуль зажигания на ВАЗ 2109 редко полноценно выходит из строя. Чаще всего проблема заключается в нарушении целостности высоковольтных проводов или потерях контактов. Но если пришлось столкнуться с поломкой именно МЗ, ремонтировать его не стоит. Лучше сразу заменить.

Следите за состоянием проводов и зазором на свечах зажигания. Зазор выше нормы приводит к преждевременному износу МЗ.

Причины если нет искры на ВАЗ 2109 карбюратор и как решить проблему

Автомобиль может не заводиться по самым разным причинам. Одной из причин может быть отсутствие искры в системе зажигания. Причём в карбюраторных автомобилях эта проблема возникает чаще, чем в инжекторных. ВАЗ 2109 не является исключением из этого правила. О том, почему пропадает искра на карбюраторе и как с этим бороться, мы и поговорим в этой статье.

Причины исчезновения искры на ВАЗ 2109 (карбюратор)

Причин может быть множество, диагностика осуществляется пошаговым исключением проблем из списка, представленного ниже.

Поломка коммутатора

Самая распространённая причина: неисправный коммутатор. Решение: снять предположительно неисправное устройство, заменить его новым и вновь попробовать завести машину. Если искра появилась — причина найдена (коммутаторы на ВАЗ 2109 вообще не отличаются надёжностью, поэтому опытные автовладельцы советуют всегда возить с собой запасное устройство).

В данном случае это устройство производства фирмы BOSCH

Неисправность датчика Холла

Вышел из строя датчик Холла. Вариантов решения два. Первый: просто заменить датчик, и попробовать завести автомобиль.

Второй: воспользоваться мультиметром, проверить параметры датчика прямо на автомобиле, а затем сверить полученные данные с данными в инструкции.

Если в полученных и паспортных данных датчика наблюдаются большие расхождения, значит, датчик Холла неисправен и должен быть заменён.

Датчик находится под белым корпусом

Повреждён ремень ГРМ. Решение: крышка на распределителе зажигания снимается, после чего коленвал несколько раз проворачивается стартером. Если бегунок на распределителе зажигания не двигается, значит, ремень ГРМ повреждён и нуждается в замене.

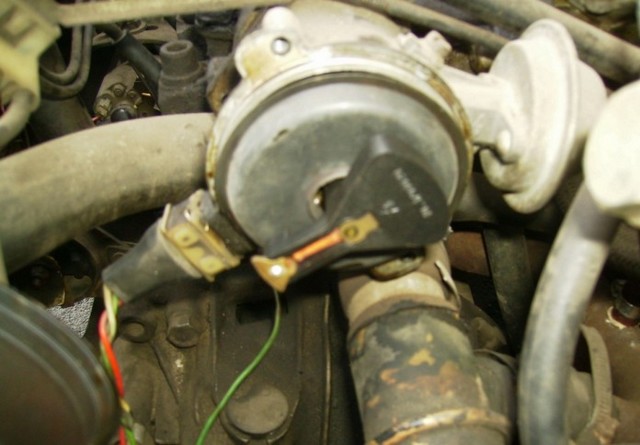

На бегунке хорошо видна оранжевая полоска

На сайте освещены инструкции по замене ремня на:

• Киа Спектра;
• Шевроле Ланос 1.5;
• Шевроле Лачетти 1.4.

Барахлит катушка зажигания

Катушка зажигания неисправна. Решение: продиагностировать и в случае необходимости заменить катушку и вновь попробовать завести автомобиль. В диагностике поможет эта статья. Если машина завелась — причина найдена.

Повреждена проводка

Повреждена проводка системы зажигания. Как правило, это видно невооружённым глазом: изоляция на проводах может быть оплавлена. Решение: заменить повреждённые провода новыми (возможен и второй вариант: осмотр проводки не дал результатов, но известно, что причина именно в ней. В этом случае придётся «прозванивать» провода с помощью мультиметра).

Окисление контактов датчика Холла и коммутатора. Решение: снять эти устройства, зачистить их контакты мелкой наждачной бумагой (возможен и другой вариант: датчик или коммутатор не окислились, а просто неплотно вставлены в разъёмы. Тогда их нужно снять и вставить в разъёмы заново, с усилием).

Поломка контактной группы

Неисправна контактная группа системы зажигания. Решение: замена контактной группы. На нашем сайте есть примеры проведения работ на автомобилях Дэу Нексия и ВАЗ 2110.

Итак, выше изложены самые распространённые причины отсутствия искры. Устранить эти причины не составляет особого труда, так как все они решаются заменой повреждённых устройств.

А для выявления «виновника» неполадки автовладельцу придётся действовать методом исключения, проверяя элементы системы зажигания по одному. Другого способа, к сожалению, нет.

• Алексей Степанов
• Распечатать

Особенности модуля зажигания

Теперь поговорим о более сложном вопросе — модуль зажигания и его конструктивные особенности.

Конструкция включает в себя несколько компонентов, каждый из которых имеет свои нюансы.

Компонент	Особенности
Катушка зажигания	Катушек на ВАЗ 2109 всегда две. Этот механизм отвечает за генерацию тока
Высоковольтные коммутаторы	Ключи коммутаторы также работают вдвоем. Через них ток идет на свечи, плюс контроллер регулирует время включения тока, которое рассчитывается путем получения информации от датчика коленвала
Электронный блок управления	Отвечает за распределение информации в виде электронных импульсов
Корпус	Для его изготовления используют высокопрочный пластик, что во многом обеспечивает долговечность, надежность работы устройства

READ Как подключить сигнализацию к центральному замку через реле

Расположение

Любые работы, связанные с ремонтом, проверкой, профилактикой модуля зажигания будет невозможно выполнить, если не знать элементарные вещи — расположение устройства.

Отыскать МЗ (модуль зажигания) можно в подкапотном пространстве. Отыщите высоковольтники, которые идут к свечам зажигания. Один конец подключен к ним, а второй идет к модулю. МЗ имеет небольшие размеры и заключен в корпус из пластика.

Расположение устройства

Принцип работы

Изначально на карбюраторных автомобилях система работала за счет наличия катушки зажигания. В инжекторах все несколько иначе.

Неисправности МЗ

Модуль зажигания зачастую демонстрирует самый основной признак поломки — отсутствие искры. Но это не единственный показатель неисправности. К ним также относят:

Чтобы устранить возникшие проблемы с МЗ, первым делом нужно проверить свечи зажигания, а затем убедиться в работоспособности остальных элементов.

Отключение и проверка

Проверка свечей

Чтобы проверить состояние свечей зажигания, которые могут стать причиной нарушенной работы модуля, вам необходимо:

Если замена или зачистка свечей не дали результат, тогда причина кроется в других элементах модуля зажигания.

Особенности устройства

Катушка зажигания служит для получения искры, выходящей из электродов свечей зажигания. Если говорить коротко и просто, то это маленький трансформатор, который работает в импульсном режиме и преобразует 12 вольт от автомобиля в 20-30 тысяч вольт на выходе. Для передачи импульса используют высоковольтные провода, которые также иногда становятся причиной неисправности катушки.

Конструктивно катушка ВАЗ 2109 состоит из пары обмоток — вторичная и первичная.

• Первичная обмотка имеет меньше витков, но провода с большим сечением;
• Вторичная обмотка катушки с большим количеством витков, но меньшим сечением провода.

Обмотки

Признаки поломки

Зачастую искра на карбюраторе пропадает неожиданно, когда водитель не готов к подобному повороту событий. Но при наличии достаточно опыта и внимательному отношению к поведению своего автомобиля, можно обнаружить признаки неисправности до того, как пропала искра и двигатель не заводится.

Итак, почему пропадает искра, в чем причины и какие признаки могут указывать на выход из строя катушки зажигания?

Примерно за 500 километров до того, как ресурс катушки закончится, на холодном двигателе устройство нормально включается в работу только через пару минут прогрева. Мотор начинает запускаться с трудом, но некоторые думают, что проблема в системе холостого хода. Одновременно с этим движок начинает нестабильно вести себя на малых оборотах

Это явление происходит в течение 10-30 секунд, потому не всегда успеваешь на него обратить внимание.
Другой кратковременный признак — это активное троение двигателя при запуске холодного двигателя и удержании педали газа. Это будет происходить буквально 3-5 секунд, и после повторного нажатия на педаль все вернется в норму.
При ускорениях или смене передачи на КПП движок может выдавать рывки, вибрации, кратковременно ухудшается динамика

Минус в том, что такой симптом может появиться на несколько мгновений, но так же быстро исчезает.
Самый очевидный признак — это полный отказ двигателя от попыток запуститься. Искра пропадает, а потому шансы тронуться равно нулю.

Теоретическая база

Система зажигания ВАЗ 2109 представляет собой совокупность устройств и узлов, связанных между собой и гарантирующих возникновение электрического разряда. Этот разряд в соответствии с электросхемой предназначен для воспламенения топливной смеси в цилиндрах двигателя. Модуль зажигания ВАЗ — это достаточно значимый узел в техническом оборудовании транспортного средства.

Наиболее важным параметром в работе зажигания ВАЗ является момент возникновения искры, определяющий правильность функционирования всего узла. Этот параметр называется моментом СЗ, поскольку именно он определяет время воспламенения горючей смеси в системе. Если момент будет выставлен неверно, это приведет к различным проблемам в функционировании «девятки».

Схема коммутатора и катушки на автомобилях ВАЗ 2109, 2108, 21099

Как правильно выставить угол?

Чтобы в работе вакуумного регулятора опережения зажигания не было проблем, производим выставление угла своими руками.

Для этого необходимо выполнить следующие действия:

1. Сначала заведите мотор. Число оборотов в соответствии с данными тахометра должно быть не выше 800 в минуту. Если ваше транспортное средство не оборудовано тахометром, вам придется установить его дополнительно. Без этого устройства произвести настройку угла правильно будет невозможно.
2. Посветите стробоскопом на смотровое окно, расположенное на люке.
3. Учитывайте то, что наиболее длинная отметка маховика должна располагаться на уровне нулевой отметки. Вам необходимо определить положение на метке, характерной для топлива, которую вы используете.

Данный угол необходимо изменять от нулевого положения в сторону лобового стекла транспортного средства. Чтобы не допустить ошибок, следует несильно проворачивать корпус устройства в правую сторону. Благодаря этому угол опережения начинает увеличиваться, в то время как при движении влево он начнет уменьшаться. Чтобы точно определить, в какую сторону необходимо регулировать, используйте шкалу трамблера.

Каждое деление на шкале соответствует 8 градусам, так что для того, чтобы не допустить ошибок, процедура регулировки должна осуществляться медленно. После выставления правильного угла трамблер отключается и фиксируется в необходимом положении.
