Что такое клапан рециркуляциии отработанных газов

Клапан продувки адсорбера

Эту статью я решил назвать именно так, хотя непосредственно клапан адсорбера здесь не является главным действующим лицом. Всё началось с того, что у меня загорелась лампа неисправности двигателя (загорелся check engine ). Я дождался очередного ТО (благо случилось это незадолго перед плановым ТО) и сообщил об этом сотрудникам автосервиса. Они выполнили диагностику и сказали, что виной тому клапан продувки адсорбера, но этого клапана у них в наличии нет, а ездить пока можно и так. Надо сказать, что на тот момент оставалось две недели до окончания гарантии, но они клятвенно заверили, что поменяют клапан бесплатно, даже если на момент прихода клапана на склад гарантия уже кончится.

Я обрадовался (несмотря ни на что, я не перестаю верить людям)))), и в статье Три года на Приоре поспешил написать, что клапан адсорбера мне заменили по гарантии. Однако сильно поспешил…

Как вы уже догадались, никто мне ничего бесплатно менять не собирался. После нескольких десятков телефонных звонков в автосервис, я пришёл к неутешительному выводу, что меня в очередной раз надули. Идти в суд из-за такой мелочи не было ни времени, ни желания. И я решил поменять клапан продувки адсорбера на Приоре самостоятельно. Но, опыт общения с автосервисами меня всё-таки чему-то научил, и я решил проверить, действительно ли дело в этом злосчастном клапане.

Штатный компьютер Приоры показывал ошибку 4. Эта ошибка датчика температуры охлаждающей жидкости. Конечно, это могла быть случайная ошибка. Возможности использовать другой компьютер или подключить ноутбук у меня не было, поэтому я попытался определить источник проблемы по симптомам. А симптомы были такие:

• Иногда (редко) двигатель на холостых оборотах работал не очень устойчиво
• Совсем немного (практически незаметно – чистая интуиция) увеличился расход топлива
• Иногда горячий двигатель не заводился с первого раза
• Двигатель стал хуже тянуть (особенно на малых оборотах), но тоже не намного хуже

Полазив в интернете, я пришёл к выводу, что неисправность всё-таки как-то связана с воздухом. И в нескольких источниках я прочитал, что причиной данной проблемы могут быть износившиеся резинки на штуцерах выпускного коллектора (см. рис. 1).

Рис. 1. Клапан продувки адсорбера.

По разным причинам эти резиновые заглушки портятся и теряют герметичность. Через образовавшиеся отверстия (рис. 2) начинается подсасывание воздуха, что и приводит к незначительным нарушениям в работе двигателя.

Рис. 2. Испорченная заглушка.

В Интернете пишут, что вместо этих резинок можно поставить резинки от штуцеров прокачки тормозных цилиндров. Наверно, можно поставить и другие подходящие резинки. Однако у меня под рукой был только скотч. Этим скотчем я и замотал аккуратно повреждённую резинку (рис. 3).

Рис. 3. Ремонт заглушки с помощью скотча.

И, о чудо – лампочка неисправности двигателя погасла (конечно, после сброса ошибок). Разумеется, скотч – это временное решение проблемы. Скорее всего, он не выдержит перепадов температур, особенно зимой. Но я уже отъездил несколько недель, пока всё нормально.

Вывод

: какими бы развитыми не были средства диагностики, работают с ними люди, которые далеко не всегда имеют достаточную квалификацию. И вполне может быть, что и в вашем случае вместо приобретения нового клапана адсорбера за 1500…2000 рублей (или около того) вы решите проблему с помощью скотча и такой-то матери)))))

Ну а если подозрение на клапан адсорбера у вас всё равно есть, то проверить его работу можно подручными средствами.

Отключаем минусовую клемму аккумулятора и снимаем клапан продувки адсорбера, который держится на пластмассовой крышке двигателя с помощью защёлки (рис. 1). Отсоединяем питание клапана и шланги подвода/отвода воздуха. Затем пытаемся продуть клапан через отверстия для шлангов. Исправный клапан при отключенном питании закрыт, то есть он не должен продуваться.

Затем аккуратно подцепляем к разъёмам питания клапана два провода и подключаем их к аккумулятору (полярность роли не играет). Клапан должен тихо щёлкнуть, то есть открыться. Снова пытаемся продуть клапан, теперь воздух через клапан должен проходить свободно, то есть при подаче питания клапан открывается. Отключаем питание – клапан снова должен закрыться и перестать продуваться.

Если всё это вам удалось, значит, сам клапан с вероятностью 99,99% исправен. Однако, остаётся вероятность неисправности цепей управления клапаном. Но это уже другая история…

Видео

В этом видео адсорбер ВАЗ 2107: разборка, неисправности, удаление.

Что будет, если удалить адсорбер на примере ВАЗ 2107 инжектор.

Адсорбер в автомобиле: зачем нужен, как проверить.

Увеличился расход топлива. Причина в клапане продувки.

Клапан адсорбера Mazda Demio (Мазда Демио).

По требованиям новых экологических стандартов, ограничивающих содержание вредных веществ в выхлопных газах, транспортные средства должны быть оснащены системой EVAP. Это оборудование препятствует попаданию вредных топливных испарений в атмосферу. Основную функцию в системе улавливания топливных паров выполняет адсорбер

Некоторые недооценивают важность этого элемента в работе автомобиля. Однако, неисправность этого, на первый взгляд, второстепенного узла может привести к повреждению бензонасоса и отразиться на работе всего двигателя

Поэтому, специалисты рекомендуют проверять клапан адсорбера при появлении признаков неисправности мотора.

Замена адсорбера на ВАЗ 2104, ВАЗ 2105, ВАЗ 2107

Добро пожаловать! Адсорбер — кто то его сразу же после покупки автомобиля убирает, а кто то оставляет и ездит пока он не придёт в негодность, а после того как пришёл либо его выбрасывают и покупают новый, либо его выбрасывают и ездят в дальнейшем без него, отключая так же при этом через диагностический разъём ошибку которая будет потом постоянно гореть на приборной панели (check engine) после того как вы уберёте адсорбер и отключите тем самым клапан продувки который к нему относится и делают ещё кой какие мелочи, связанные со шлангом который идёт от сепаратора на адсорбер и со шлангом который идёт от самого клапана.

Примечание! Для того чтобы поменять адсорбер на новый, вам нужно будет взять набор инструментов в который будет входить: Отвёртка, а так же набор гаечных ключей, по возможности (Если есть) ещё запаситесь накидными головками и воротками или удлинителями на которые вы эти головки будете одевать!

• Замена адсорбер на ВАЗ
• Проверка клапана продувки
• Дополнительный-видео-ролик

Где находится адсорбер? Он находится в подкапотном пространстве автомобиля и если потянуть за рычажок из салона за счёт которого открывается капот и после этого открыть капот у автомобиля, то после открытия можно будет невооружённым глазом разглядеть где находится сам адсорбер (Указан красной стрелкой), как вы видите на фото он находится внутри двигателя автомобиля и занимает не очень то и мало место.

Когда нужно менять адсорбер? Сам он выходит из строя довольно таки редко, в основном клапан продувки адсорбера бывает приходит в негодность (О том как проверить клапан на исправность, мы рассказали в этой же статье ниже), но всё же когда случается что то с самим адсорбером то после этого машина на холостом ходу может начать работать неровно, кроме этого давление в топливном баке возрастает из-за этого при открывании крышки бачка вы можете слышать шипение как при открывание какой либо газировки, такого шипения быть не должно и оно говорит то что в топливной системе повышенное давление которое может быть как из-за адсорбера так и от других деталей которые относятся к системе питания двигателя автомобиля.

Как работает адсорбер и зачем его вообще ставят на всех новых машинах? Такой вопрос время от времени нам задают люди, вить как вы уже заметили данный агрегат устанавливается только на те автомобили которые являются совсем недавнего года выпуска, к примеру 2009 и т.д., но а раньше данный агрегат на автомобили не ставили, сейчас объясним почему и с чем это связано.

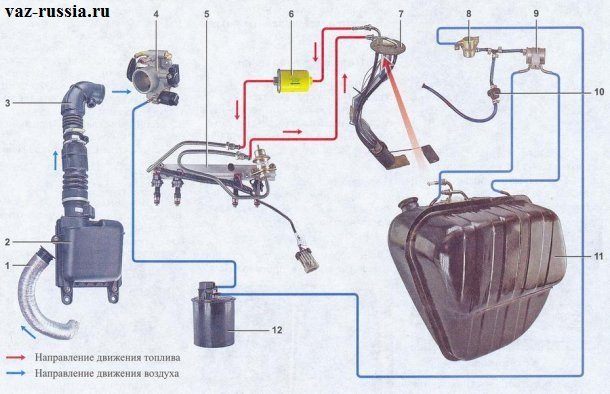

Во-первых давайте сперва взглянем на систему питания инжекторного автомобиля ВАЗ 2107, на которой адсорбер указан цифрой 12, так вот в начале взгляните на бензобак от которого идёт пару трубок (Шлангов), по данным шлангам уходят пары бензина сначала в перепускной клапан который указан цифрой 9, а затем непосредственно они попадают в сам адсорбер который их и принимает, но пока они до него идут они так же проходят через гравитационный клапан (Указан цифрой

Примечание! Данный агрегат начал ставиться на автомобили только когда Евро 2 ввели, потому что ранее пары бензина просто выходили в атмосферу через специальный клапан тем самым загрязняя её, и чтобы экология была чище и была придумана вот такая вот система которая работает только при заглушенном двигателе и которая нужна лишь для того, чтобы пары бензина не выходили на улицу а летели сразу в двигатель автомобиля и там сгорали, такая система немного топлива ещё может беречь но лишь самую малость!

Как заменить адсорбер на ВАЗ 2104, ВАЗ 2105, ВАЗ 2107?

Снятие: 1) В начале операции скиньте минусовую клемму с вывода аккумулятора к которому она подсоединяется, если вы не знаете как это сделать, тогда прочтите статью которая называется: «Замена аккумулятора на ВАЗ», в этой статье найдите первый пункт в нём всё подробно расписывается.

2) Теперь отсоедините колодку проводов которая подсоединяется к клапану продувки адсорбера как показано на фото под цифрой 1 и после чего взяв в руки отвёртку, полностью отверните ей шланг который подсоединяется к патрубку который идёт от клапана продувки (см. фото 2).

Примечание! Если у вас не получается снять шланг с патрубка, тогда можете снять сам клапан продувки, для этого подденьте его с краю как показано на рисунке, тем самым он выйдет усиками которые на нём присутствуют (Указаны красной стрелкой) из зацепления с отверстиями (Указаны синей стрелкой) в которые эти усики и упираются!

Когда клапан будет снят, начните вращать его по часовой или против часовой (Как вам удобно) стрелки и тем самым снимите с него в это время шланг и отведите в сторонку чтобы он не мешал снятию самого адсорбера с машины!

Проверка клапана продувки адсорбера

1. Отсоединяем колодку с проводами и визуально проверяем состояние контактов. При обнаружении на них окислов обрабатываем выводы средством для очистки и защиты электрических контактов.

2. Снимаем клапан адсорбера. Измеряем мультиметром сопротивление обмотки клапана, которое должно быть в пределах 20-30 Ом. Клапан адсорбера следует заменить, если обнаружено короткое замыкание или обрыв в обмотке клапана.

3. Во избежание короткого замыкания один вывод клапана следует изолировать полихлорвиниловой трубкой. Подаем на выводы клапана 12 В от аккумулятора. В этот момент выводы клапана должны открыться с характерным щелчком. Повторяем проверку, создавая разряжение в клапане резиновой грушей.

Видео: Где Находится Адсорбер На Калине

Неисправный продувочный клапан адсорбера отвечает за работу на холостом ходу. Двигатель Калина имеет низкую тягу. Когда двигатель работает, характерный звуковой сигнал не будет слышен, если клапан неисправен

Осторожно открутите крышку бака и внимательно слушайте. Если характерен шипящий звук, это означает, что в баке имеется вакуум, то есть неисправна система вентиляции

Если есть какие-либо признаки повреждения, замените клапан адсорбера на новый. Неисправный клапан Калины повлияет на систему фильтрации и продувки. Будет плохо собирать и накапливать пар, они будут протекать. Об этой ситуации будет свидетельствовать неприятный запах бензина в автосалоне и возле автомобиля.

Конечно, стоит проверить другие компоненты топливной системы. Например, утечка пара может происходить через протекающую крышку резервуара или отверстие в нем. Но если причина всей системы не проверена, продувочный клапан неисправен.

Снятие и установка нового клапана на калину

Из инструментов для этой процедуры вам понадобится только крестовая отвертка. Работа не займет много времени и сил и может быть выполнена самостоятельно в гараже. Сначала отсоедините клемму от «минусовой» батареи и выньте штепсельную вилку поршневого компрессора (KPA).

В Lada Kalina доступ к клапану немного затруднен, поэтому потребуется немного ослабить хомут на впускной трубе и снять его с датчика массового расхода. Отведите все в сторону, чтобы оно не мешало работе, и закрепите на время ремонтных работ.

Замена клапана на машине

Если DMRV мешает, его можно удалить, но лучше всего слегка отодвинуть крепление клапана в сторону и снять его без проблем. Насадка должна быть согнута максимум на 1 см и, после некоторых усилий, затянуть клапан вверх в направлении канавок. Если все сделано правильно, деталь можно легко и быстро снять.

Наконец, отсоедините фитинги от системы. Один из них легко и просто снимается, а другому придется повозиться, потому что он фиксируется специальной защелкой. Чтобы освободить второе сопло от канавок, нужно аккуратно нажать на защелку и оторвать антенны с помощью подходящего острого предмета, слегка отодвинув фитинг в сторону.

Клапан продувки адсорбера лада калина

Клапан устанавливается в порядке, обратном разборке

Важно отметить, что при замене клапана на Lada Kalina необходимо соблюдать маркировку: она должна соответствовать старой и новой детали

Как проверить клапан адсорбера? Прикрепите обычный медицинский шприц к выпускному отверстию поршнем, вытянутым на небольшое расстояние (2-3 см). Вы можете использовать сливной шланг для облегчения соединения. Нажмите на поршень шприца. Если в клапане присутствует давление, поршень шприца будет сильно надавлен и, как правило, вернется в исходное положение.

Затем источник 12 В постоянного тока должен быть подведен к клапану и повторен с помощью шприца. В этом случае внутреннее давление должно исчезнуть, клапан откроется, и поршень шприца легко сместится вниз. Если этого не происходит, клапан необходимо заменить.

Ремонт клапанов

Проверка и продувка клапана

Первыми признаками того, что адсорбер Kalina нуждается в ремонте, является появление постоянного запаха бензина в салоне и трудности, возникающие во время слива топлива. Для ремонта необходимо снять адсорбер и разобрать его. Поскольку устройство обычно цельное, необходимо разобрать крышку для разборки. Это легко сделать с обычным файлом. После ремонта и замены основных частей крышка обычно просто герметизируется. Для полной герметизации швы обработаны смолой. Смола высыхает в течение 12 часов. Затем его можно слегка отшлифовать, чтобы привести фильтр в надлежащую форму.

Отработанный и непригодный уголь выливается из адсорбера. Поролон подходит в качестве промежуточного фильтра. Снимите старые фильтры и замените их новыми, подготовленными заранее. Некоторые мастера считают, что поролон не особенно эффективен и позволит всей грязи проходить вместе с углем, поэтому фильтры можно делать из войлока. Вы можете положить кусок хлопка между прибором и войлоком, чтобы предотвратить попадание мелких нитей в систему. Полученные уплотнения приклеиваются к основанию и герметизируются герметиком.

Новый уголь можно добывать из противогазов

Важно, чтобы он был полностью сухим, поэтому его следует тщательно высушить перед входом в систему

Что такое адсорбер ваз-2114 и для чего он нужен

После того, как сухой уголь заполнен, фильтры фильтра устанавливаются заново. Все тарелки и пружины устанавливаются на место, а затем сам фильтр. Как видите, диагностировать и ремонтировать калиновый клапан поглотителя калина несложно, вы можете сделать это самостоятельно. Удачи

Ошибка Р0441

Собственники Lada Kalina нередко отмечают, что в процессе эксплуатации авто появляется ошибка P0441, сигнализирующая о некорректной работе система продувки бензиновых паров (расход воздуха отличается от нормы). Причиной возникновения такой неисправности может быть:

• неработающий клапан адсорбера;
• засорение воздушной магистрали от КПА до воздушного фильтра;
• подсос воздуха через соединительные патрубки.

Что сразу следует не рассматривать, так это магистраль от бензобака до адсорбера, здесь поломка никак не влияет на показания компьютера или диагностического сканера. Все-таки чаще всего из строя выходит Evap-Solenoid, это является характерной «болезнью» на Калине.

С помощью данного клапана обеспечивается возможность регулировки объема паров бензина, подающихся внутрь камер сгорания мотора Лада Калина. Сам адсорбер является достаточно сложным узлом, в структуру которого входят несколько клапанных элементов, отвечающих за поддержание определенных характеристик функционирования системы топливоподачи.

Адсорбер на Лада Калина — можно ли ремонтировать самостоятельно?

Электромагнитный клапан, называемый адсорбером, присутствует на каждом двигателе с инжекторным типом впрыска. Однако мало кто догадывается зачем необходима данная деталь. Адсорбер предназначен для скапливания паров топлива, которые подвергаются нагреву в топливном баке. Таким образом, при запуске двигателя именно скопленные адсорбером пары попадают в коллектор и камеру сгорания, за что отвечает специальный клапан продувки, который регулирует конденсат и вентилирует систему.

1 Принципы и особенности работы адсорбера

Чтобы контролировать количество поступаемых в камеру сгорания паров топлива, на каждую модель автомобиля с двигателем инжекторного типа устанавливается специальный продувочный клапан — как правило, в районе бензобака. В целом, адсорбер — это система, состоящая из нескольких клапанов, каждый из которых отвечает за определенные параметры. Так, клапан гравитации предотвращает перелив топлива в аварийных ситуациях, а датчик давления, соответственно, регулирует давление в бензобаке. Кроме того, в состав адсорбера входит угольный фильтр, электромагнитный датчик и специальные соединительные трубки для целостности системы.

Что касается адсорбера на модель Лада Калина, то при неисправности этого механизма у автомобиля повышается расход топлива и существенно понижается уровень мощности. Однако в последнее время специалисты расходятся во мнении относительно того, как именно неисправность адсорбера влияет на поведение двигателя и автомобиля. В любом случае, адсорбер — это важная составляющая топливной системы, компоненты которого подлежат ремонту и замене в случае обнаружения неисправностей в работе.

2 Диагностика клапанов адсорбера и возможность самостоятельного ремонта

Если на вашем автомобиле неисправен клапан адсорбера, это может привести к самым разным последствиям для топливной системы и двигателя. Во-первых, из-за недостаточного и некачественного проветривания системы может пострадать бензонасос, а во-вторых, постепенное накопление топлива в коллекторе может привести к провалам при работе двигателя. Если ваша Лада Калина «задыхается» на холостых оборотах или существенно теряет в тяге, в этом может быть повинен как раз датчик адсорбера. Чтобы определить, исправен ли адсорбирующий механизм на модели Лада Калина, необходимо открыть бензобак после остановки автомобиля и прислушаться. Если из области бензобака доносится характерное «шипение», это первый признак неисправности клапана вентиляции в адсорбере.

Кроме того, о неисправности может свидетельствовать запах бензина в салоне. В таком случае адсорбер подлежит немедленной замене, чтобы избежать более серьезных последствий для двигателя. Конечно, запах бензина в салоне может быть вызван иными причинами, но если все другие элементы топливной системы исправны, значит, проблема в клапане продувки, который можно заменить своими руками.

3 Установка нового клапана адсорбера своими руками

Работа по демонтажу неисправного клапана и установки нового не таит в себе ничего сложного. Для этого вам потребуется крестообразная отвертка и информация, которую вы узнаете в этой статье. В случае с автомобилем Лада Калина «достать» клапан адсорбера будет немного труднее, чем в других моделях, но опять же, ничего сложного нет. Необходимо в первую очередь убрать клемму на минус с аккумулятора, затем расслабить крепление и попытаться снять клапан, приложив определенное усилие. Чтобы окончательно вынуть клапан из крепления, необходимо так же убрать штуцеры, которые находятся под защелкой. Затем в обязательном порядке необходимо сверить маркировку снятого и нового клапана продувки, чтобы они совпадали. Если все сделано правильно, необходимо выполнить ту же работу в обратном порядке, и новый клапан без проблем встанет на место.

Кроме того, на модели Лада Калина можно самостоятельно провести не только диагностику, но и ремонт адсорбера, но для этого необходимо обладать определенными знаниями. Лучше доверить это специалистам, тем более, что цена подобных работ будет относительно невысокой.

Составные части

По сути это большая пластиковая банка, внутри находится активированный уголь, ведь именно этот состав прекрасно борется с парами бензина. Основные части можно описать так:

• Сепаратор + клапан гравитации
• Датчик давления
• Фильтрующая часть (обычно из угля)
• Соединительные трубки
• Электромагнитный клапан

Как видите абсолютно ничего сложного. Сепаратор — служит для улавливания части бензина, после отправляет их обратно в бак. Клапан гравитации – практически никогда не используется, однако он нужен в экстренных ситуациях, например при авариях, он предотвращает переливы топлива из бака (например, когда автомобиль перевернулся).

Датчик давления . очень нужная вещь – он контролирует давление паров бензина внутри бака, при необходимости открывается и сбрасывает его, не давая конструкции повредиться.

Фильтрующая часть – как я писал сверху, большая банка, в который насыпан угольный порошок, в достаточно крупных гранулах. Делается это для того чтобы пары могли беспрепятственно проходить и конденсироваться.

Соединительные трубки – нужны для соединения всех основных частей, фильтров, датчиков и клапанов, думаю это понятно.

Электромагнитный клапан – служит для переключения режимов улавливания паров бензина, про него мы поговорим подробнее чуть ниже.

Предназначение

Эта запчасть не всегда являлась составляющей машины. Её появлением мы обязаны современным требованиям к экологическим показателям машин, а если быть точнее, адсорбер Лада Гранта приобрела благодаря Евро-3.

(Евро-3 является экологическим стандартом, который был введен в 1999 году, однако его требованиям российские производители смогли отвечать только в 2008 году.)

Адсорбер, Гранта для которого стала одним из первых «пристанищ» на рынке отечественного автопрома, является запчастью, напрямую привязанной к катализатору. Он позволяет аккумулировать пары бензина, чтобы предотвращать их попадание в выпускной коллектор.

Подобные действия позволяют сохранять катализатор и предотвращать его преждевременный износ, так как сопряжение холодного катализатора с парами бензина является недопустимым. Как только мотор прогревается до необходимой температуры, датчик продувки адсорбера активизируется. Клапана адсорбера прогоняет пары обратно в бензобак.

Подведем итоги

Работа по замене клапана проста, однако, когда владелец Лада Калина не уверен в своих возможностях или не проявляет желание производить ремонтные манипуляции в таком узле повышенной опасности, как система топливоподачи, то рекомендуем прибегнуть к услугам специализированной мастерской.

Капан EGR: что это

Авто система EGR Exhaust Gas Recirculation, штука очень не конкретная и довольно капризная, в особенности при очень низком качестве горючего, которое встречается в наших краях, довольно-таки нередко. Неоднозначность этой системы состоит в том, что ее назначение, чисто экологическое. Система оборотной рециркуляции отработанных

газов либо ЕГР, призвана уменьшить количество окислов азота в авто выхлопе. Что такое ЕГР, для чего она нужна и как выражаются ее неисправности, обо всем этом, мы на данный момент и побеседуем.
