Установка электрического крана отопителя от газели

Самостоятельная диагностика и замена электрокрана

Если возникла поломка или неисправность, виновником которой оказался электрический кран системы отопления салона автомобиля Газель, потребуется заменить узел.

Многих интересует, где именно находится этот элемент. Самым простым решением будет заглянуть в руководство по эксплуатации к конкретно вашей версии и модификации Газели. Но в большинстве случаев электрический кран располагается в подкапотном пространстве слева от двигателя, если смотреть со стороны улицы, примерно напротив переднего пассажирского сиденья под лобовым стеклом. Найти узел не так сложно. А вот снять его, если электрокран успел сильно закиснуть за время службы, порой бывает проблематично. Кран печки Газели соединяется с двумя патрубками, потому обнаружить элемент поможет ещё один признак.

Прежде чем менять устройство, рекомендуется подтвердить свои догадки и точно поставить диагноз.

Проверка работоспособности или неисправности электрического печного крана осуществляется следующим образом:

• сначала прогревается двигатель, после чего руками можно потрогать патрубки до крана и после него;
• переключите регулятор температуры в крайнее горячее положение;
• при этом патрубок должен иметь одинаковую температуру до и после прохождения через клапан;
• проверьте, работает ли питание электромоторчика, когда происходит переключение температуры;
• если питания нет, проверке подлежит предохранитель и по мере необходимости его меняют;
• не забудьте проверить состояние сетчатого фильтра, установленного на входном патрубке, через который жидкость должна свободно проходить;
• снимите кран и подайте на него питание, проверив, реагирует ли он как-то на изменения положений переключателя в салоне.

Если оказалось, что виноват именно электрический кран отопителя, его можно попытаться отремонтировать.

Но на практике частичный ремонт даёт лишь временный эффект. Заменив один компонент, другой через короткий промежуток времени может выйти из строя. Фактически это бесконечная череда демонтажных и ремонтных работ. Наиболее правильным и рациональным решением станет полная замена старого узла на новый качественный электрокран.

Что замены элемента отопительной системы и системы охлаждения двигателя необходимо:

• отключить минусовую клемму от аккумуляторной батареи;
• слить всю жидкость из системы охлаждения двигателя в пустую тару подходящего объёма;
• отключить клеммы от самого электрического отопительного крана;
• ослабить крепление хомутов на патрубках, с которыми соединён краник;
• отсоединить хомуты и патрубки;
• извлечь кран;
• установить новый электрокран печки;
• залить свежую жидкость охлаждения;
• убедиться в отсутствии воздушных пробок;
• прогреть мотор.

Что же касается самого электрокрана, который перестал нормально функционировать, то его неисправности чаще всего связаны с поломкой электромотора, сгоранием электрической платы, поломкой редуктора, нарушением целостности сальника и лопнувшим корпусом.

Использование электрического крана в составе отопительных системы салона и системы охлаждения двигателя на Газели даёт целый ряд объективных преимуществ.

Никаких существенных сложностей с заменой возникнуть у автовладельцев не должно. Единственный важный момент заключается в том, чтобы выбрать подходящее устройство, соответствующее конкретному двигателю Газели. Плюс учтите, что перед самой заменой узла необходимо точно поставить диагноз и убедиться в вине именно крана. Бывает так, что после замены электрокрана ситуация не меняется. А просто так потратить около 1-1,5 тысячи рублей может позволить себе не каждый владелец Газели.

Устройство системы охлаждения двигателей УМЗ-4213 и УМЗ-4216 на автомобилях УАЗ и ГАЗель.

Для повышения энергетических показателей, улучшения топливной экономичности, снижения токсичности и шума, на базе карбюраторного двигателя УМЗ-421 были разработаны модели с комплексной микропроцессорной системой управления впрыском топлива и зажиганием : двигатель УМЗ-4213 для автомобилей УАЗ и УМЗ-4216 — для автомобилей ГАЗель. Устройство системы охлаждения на УМЗ-4213 и УМЗ-4216 несколько различается, так как имеет отличия в схеме подключения расширительных бачков и радиаторов отопления.

Система охлаждения жидкостная, закрытая, с принудительной циркуляцией жидкости и расширительным бачком, с подачей жидкости в блок цилиндров. Включает в себя водяной насос, термостат, водяные рубашки в блоке цилиндров и головке блока цилиндров, радиатор, расширительный бачок, вентилятор, соединительные патрубки, а также радиаторы отопления кузова.

Для нормальной работы двигателей УМЗ-4213 и УМЗ-4216 температура охлаждающей жидкости должна поддерживаться в пределах плюс 80-90 градусов. Допустима непродолжительная работа двигателя при температуре охлаждающей жидкости 105 градусов. Такой режим может возникнуть в жаркое время года при движении автомобиля с полной нагрузкой на затяжных подъемах или в городских условиях движения с частыми разгонами и остановками.

Работа системы охлаждения двигателей УМЗ-4213 и УМЗ-4216 на автомобилях УАЗ и ГАЗель.

Поддержание нормальной температуры охлаждающей жидкости осуществляется при помощи двухклапанного термостата ТС-107-01 с твердым наполнителем. При прогреве двигателя, когда температура охлаждающей жидкости ниже 80 градусов, действует малый круг циркуляции охлаждающей жидкости. Верхний клапан термостата закрыт, нижний клапан открыт.

Охлаждающая жидкость водяным насосом нагнетается в рубашку охлаждения блока цилиндров, откуда через отверстия в верхней плите блока и нижней плоскости головки блока цилиндров жидкость попадает в рубашку охлаждения головки, далее в корпус термостата и через нижний клапан термостата и патрубок соединительный — на вход водяного насоса. Радиатор при этом отключен от основного потока охлаждающей жидкости.

Для более эффективного действия системы отопления салона при циркуляции жидкости по малому кругу, а такая ситуация может поддерживаться достаточно долго при низких отрицательных температурах окружающего воздуха, в канале выхода жидкости через нижний клапан термостата имеется дроссельное отверстие диаметром 9 мм. Такое дросселирование приводит к повышению перепада давления на входе и выходе радиатора отопления и более интенсивной циркуляции жидкости через этот радиатор.

Кроме того, дросселирование клапана на выходе жидкости через нижний клапан термостата уменьшает вероятность аварийного перегрева двигателя в случае отсутствия термостата, так как шунтирующее действие малого круга циркуляции жидкости при этом существенно ослабляется, поэтому значительная часть жидкости пойдет через радиатор охлаждения.

Дополнительно для поддержания нормальной рабочей температуры охлаждающей жидкости в холодное время года на автомобилях УАЗ перед радиатором могут быть установлены жалюзи, с помощью которых можно регулировать количество воздуха, проходящего через радиатор.

При повышении температуры жидкости до 80 градусов и более открывается верхний клапан термостата, а нижний клапан закрывается. Циркуляция охлаждающей жидкости идет по большому кругу через радиатор.

Для нормального функционирования система охлаждения должна быть полностью заполнена жидкостью. При прогреве двигателя объем жидкости увеличивается, избыток ее выталкивается за счет повышения давления из замкнутого объема циркуляции в расширительный бачок. При снижении температуры жидкости, например после прекращения работы двигателя, жидкость из расширительного бачка под действием возникающего разрежения возвращается в замкнутый объем.

На автомобилях УАЗ с двигателем УМЗ-4213 расширительный бачок непосредственно связан с атмосферой. Регулирование обмена жидкости между бачком и замкнутым объемом системы охлаждения регулируется двумя клапанами, впускным и выпускным, находящимися в пробке радиатора.

Разновидности

В зависимости от используемого запорного элемента, привода и количества контуров, различают два типа кранов с электроуправлением. Причём оба варианта могут использоваться на автомобилях Газель.

В зависимости от количества контуров и числа патрубков, устройства делят на такие категории:

• одноконтурные или двухтрубковые;
• двухконтурные или трёхтрубковые.

В первом случае это обычный кран, который только открывает или закрывает потоки жидкости в системе. Двухтрубковые устройства предусматривают наличие одного впускного и одного выпускного патрубка, между которыми находится запорный элемент. Обычно такие краны применяются в системе отопления салона. Их монтируют между выпуском (патрубком) системы охлаждения ДВС и впуском на радиаторе печки. Это позволяет водителю управлять потоками горячей ОЖ.

Второй вариант — это трёхходовой кран. Он способен перенаправлять потоки жидкости в два трубопровода. Здесь используется один патрубок впускного типа, и сразу два выпускных. Запорный элемент сделан так, чтобы направлять поток ОЖ в один выпускной патрубок, параллельно перекрывая второй. Нашёл довольно широкое применение в отопительных системах салона на авто, включая Газель.

В зависимости от запорного элемента и привода, краны печки делятся на шиберные с электромотором и запорные с соленоидным приводом.

Шиберные модели конструктивно достаточно простые. Они выполнены в виде литого пластикового корпуса с патрубками. Внутри расположена поворотная пластина. На корпусе находится небольшой электромоторчик с шестерёночным редуктором, который и обеспечивает поворот пластины.

Модели с электроприводом работают несколько иначе. Когда печка в Газели выключается, пластина внутри крана располагается между патрубками, выполняя перекрытие потока жидкости. Это не позволяет горячей ОЖ поступать в печной радиатор. Тем самым отопление в салоне перестаёт работать. Если нужно включить печку, водитель нажимает специальную кнопку на панели Газели, и электромоторчик получает ток, поворачивает пластину и позволяет жидкости пройти через радиатор. Чтобы отключить в Газели отопление, достаточно ещё раз нажать кнопку, и процесс начнёт происходить в обратном порядке.

Ситуация с соленоидными кранами другая. Они также выполнены из пластикового корпуса, но внутри находится конусообразный подъёмный затвор. При закрытом положении этот затвор располагается на своём седле, перекрывая тем самым поток горячей жидкости охлаждения. Затвор через шток соединяется с якорем соленоида, установленным на корпусе электрокрана. Если на соленоид не подаётся напряжение, канал находится в открытом положении. Запуская двигатель, соленоид получает заряд и кран закрывается. Включая печку, происходит обесточивание соленоида, тем самым кран открывается и горячая жидкость следует на радиатор. Выключая печку, через напряжение на соленоиде происходит смещение, и электрокран закрывается.

Современное печное оборудование на большинстве отечественных и зарубежных автомобилях перешло на использование электрических кранов. Они практически полностью вытеснили старые механические устройства. Это ожидаемые изменения, поскольку нынешнее управление на Газели более удобное и функциональное.

Какой радиатор лучше

Изучая устройство печки на пассажирские или грузовые Газели, многие владельцы задаются вопросом: какой радиатор лучше справляется со своими функциями — алюминиевый либо медный. Посмотрим основные достоинства каждого из этих вариантов:

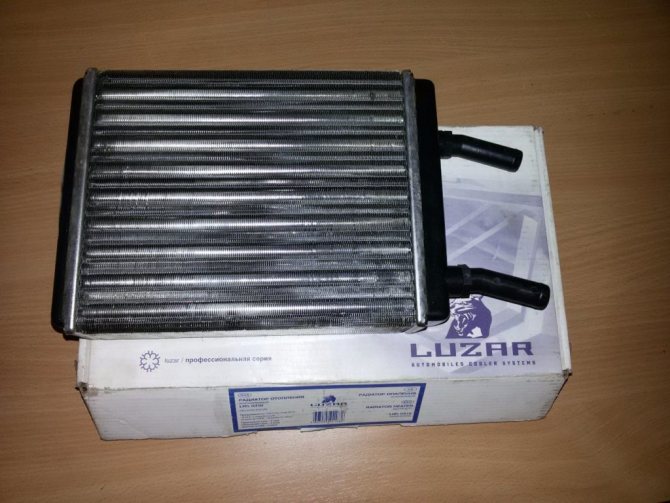

1. Алюминиевый. Обладает доступной стоимостью, которая может быть в 2 раза ниже по сравнению с медным аналогом. Именно в этом кроется основная причина того, почему такие изделия распространены по всему земному шару у производителей. Главный их недостаток в более низкой теплопроводности. Из-за появления коррозионных участков могут возникать нарушения функционирования всей системы отопления и охлаждения. Ремонту они не подлежат — приходится выбрасывать и заменять новым.
2. Медные. Обладают высокой теплопроводностью, а это напрямую влияет на качество обогрева салона. Медь легко запаять, и поэтому такие радиаторы являются ремонтопригодными. Пайка получается более ровной, отсутствуют окислы. Недостатком является более высокая отпускная цена.

Опытные механики рекомендуют после проведения капитального ремонта ставить радиатор, сделанный из меди. Такое изделие прослужит дольше, однако и в него могут попадать частицы грязи, засоряя систему. Если нет информации о том, насколько она загрязнена, то можно сэкономить и поставить алюминиевый, который просто промывается при эксплуатации.

Ремонт

Ремонт блока управления напрямую будет зависеть от причины неисправности:

1. Если проверка питания показала, что «+» на моторе-редукторе отсутствует, значит, неисправность в системе управления отопителем. Его нужно демонтировать и либо отремонтировать, либо заменить на новый. Для ремонта лучше воспользоваться услугами специалистов, а если у вас имеется опыт в данной работе, можно попытаться решить проблему своими руками. Для демонтажа необходимо: снять верхний ящик под документы; открутить переднюю панель (два винтика сверху и два снизу); снять декоративную накладку; вытащить всю панель, так чтобы можно было пронумеровать все клеммы; отсоединить клеммы; после чего достать сам управляющий элемент. После чего собрать всё в обратной последовательности.
2. Чтобы заменить резистор, нужно: либо снять всю торпеду, либо прорезать отверстие под ящиком под документы, предварительно сняв сам ящик. Для замены вентилятора необходимо демонтировать всю панель приборов вместе с печкой. После чего отсоединить печку от торпеды, «располовинить» её и достать резистор. Если питание отсутствует на колодке вентилятора, то причину необходимо искать в системе регулировок отопителем. Для этого необходимо проверить её мультиметром. Распиновка контактов блока управления отопителем Газель Бизнес:

• резерв;
• обратная связь мотора-редуктора (МР), тепло-холод;
• выход на БРС;
• резерв;
• 5В, питание датчика внешней температуры;
• сигнал закрытие крана;
• сигнал открытие крана;
• вход датчика прогрева ОЖ;
• вход внешней температуры;
• вход датчика температуры салона;
• резерв;
• корпус датчика внешней температуры;
• обратная связь, МР, стекло – ноги;
• МР тепло – холод «+»;
• МР тепло – холод «-»;
• МР рециркуляция «+»;
• МР рециркуляция «-»;
• МР стекло – грудь «+»;
• МР стекло – грудь «-»;
• МР стекло – ноги «+»;
• МР стекло – ноги «-»;
• обратная связь МР стекло – ноги 1;
• выход реле обогрева стекла и зеркал «+»;
• выход реле кондиционер «-»;
• корпус;
• обратная связь МР тепло – холод 2;
• бортовая сеть.

1. Для ремонта дисплея нужно демонтировать весь элемент регулировки отопителя (как описано в пункте№ 1) и произвести ремонт либо замену всего блока в сборе. Если ремонтировать самому, то можно изменить диоды подсветки рукояток на другой цвет или поменять яркость.

Ремонт блока управления печкой Дэу Нексия ЧАСТ 1 Печка – очень важный элемент в автомобиле. Она влияет не только на комфорт водителя, но и на безопасность вождения автомобилем (поскольку если в холодную погоду стёкла запотевают, движение затрудняется). И лучше произвести все работы в тёплом гараже или на стоянке, чем заниматься этим в дороге.

Заслуженная популярность на рынке – результат невысокой цены и хорошего качества

Оптимальное соотношение цены и качества позволяет этой модели, на протяжении многих лет, удерживать первые позиции на рынке легких грузовиков на территории бывшего Советского Союза. Устойчивая популярность продиктована невысокой ценой самого автомобиля и доступностью запасных частей. К примеру, сцепление ГАЗ 3302 будет стоять в 2.5 раза дешевле, чем к аналогичной модели грузовика Мерседес, МАN или др. Сложившаяся в этом сегменте рынка ситуация, говорит о высокой конкурентоспособности российского грузовика. Кроме отечественных покупателей, модель очень популярна среди автомобилистов Украины, Молдовы, Белоруссии и других стран постсоветского прстранства.

Положительная характеристика ГАЗ 3302 среди автомобилистов, основана на ее высокой надежности и практичности. Трудолюбивая и быстрая «Газель» уже два десятка лет успешно эксплуатируется в самых различных климатических условиях РФ и стран СНГ. Это самый яркий представитель пятого поколения горьковских малотоннажных грузовиков.

Устройство печки ГАЗ 3110

Печка любого автомобиля — это устройство для обогрева салона. На ГАЗ 3110 устанавливается довольно-таки простой механизм, который позволяет не только прогревать воздух в салоне, но и регулировать температурный режим и интенсивность обогрева.

Конструктивно печка состоит из следующих компонентов:

патрубка подвода охлаждающей жидкости;

патрубка вывода охлаждающей жидкости;

От работоспособности каждого мелкого элемента будет зависеть выполнение печкой своих функций

Если смотреть на печку изнутри (то есть с сиденья водителя автомобиля), то нельзя увидеть все составляющие её части. Сразу же за панелью управления монтируется небольшой радиатор, к которому присоединяются два патрубка для циркуляции тосола.

Когда мотор нагревается до рабочей температуры, печка может начать свой теплообмен. Тосол понижает температуру двигателя, отводя от него излишки тепла. Нагревшийся тосол по патрубкам поступает в радиатор печки, который может нагреваться как обычная батарея.

В это же время лопасти вентилятора впускают в радиатор потоки свежего воздуха. Соответственно, вновь осуществляется теплообмен. Освободившееся тепло поступает через радиатор в печку, а из неё — в салон.

На ГАЗ 3110 печка выполняет роль и дополнительного радиатора охлаждения. Так, если машина не прогрета, то при запуске печки осуществляется вторичное охлаждение системы. Это приводит к тому, что повышается влажность воздуха в салоне, из-за чего быстрее появляется ржавчина на радиаторе, а мотор долго не может набрать рабочую температуру. Поэтому печку целесообразно пускать только после тщательного прогревания силового агрегата.

Небольшое устройство радиатора предназначено для упрощения работы системы охлаждения

Блок управления печкой

Для удобства управления щиток печки находится на панели управления. На щиток вынесены две рукоятки:

Рычажок управления фокусировки воздушных потоков. Если он стоит в крайнем левом положении, то воздух будет выдаваться только через сопло на лобовое стекло и через боковые воздуховоды в салон. Если поставить рычажок в среднее положение, то поток направляется на лобовое стекло и на передние двери. В самом правом положении рычажка воздух будет направлен на ноги водителя и переднего пассажира.

Рукоятка управления краном печки. Она имеет всего два положения — крайнее левое полностью перекрывает подачу тепла в салон, а крайнее правое позволяет направлять максимально горячий воздух внутрь автомобиля.

Для удобства водителя на блоке управления печкой предусмотрено всего две рукоятки

Автовладельцы ГАЗ 3110 давно выработали своего рода порядок пользования печкой. Дело в том, что в разных ситуациях рекомендуется открывать рычажок и кран в разных позициях:

если запотели стёкла, необходимо до конца открыть кран печки, а рычажок управления воздухом установить в среднем положении; после чего на полную мощность включить вентилятор;

зимой для быстрого обогрева салона рекомендуется обе рукоятки зафиксировать в крайнем правом положении после прогрева двигателя;

вентиляцию воздуха в салоне можно организовать при закрытии крана печки и открытии рычажка в правом положении.

Роль резистора в обогреве салона

На печке ГАЗ 3110 устанавливается всего один резистор, хотя некоторые автолюбители, пытаясь получить от обогревателя максимальную продуктивность, монтируют сразу два устройства переменного тока.

Отопитель Газель бизнес поиск неисправностей.

Что делать если что-то в отопителе не работает? Благодаря конструкции отопителя затруднена диагностика при отказе в работе его частей. Изначально как всегда необходимо проверить предохранитель.

Проверка крана отопителя.

При эксплуатации отопителя Газель бизнес может появиться проблема подачи горячего воздуха при включении вентиляции или наоборот холодного воздуха при включении отопителя. Причина в том, что не срабатывает кран отопителя. Он не открывает или не перекрывает подачу охлаждающей жидкости в радиатор отопителя. Конструкция крана достаточно простая и в то же время несколько сложнее аналогичного крана установленного на Газель рестайлинг. Всё дело во встроенном блоке управления краном,

Для поиска причины отказа крана отопителя понадобится кусок медного провода и контрольная лампа. Специальных знаний и навыков для определения неисправности не нужно.

Для начала необходимо проверить наличие плюса и минуса на разъёме подключенном к крану. Делается это контрольной лампой подключив её щупы (провода) к черному и белому проводу разъёма. Если контрольная лампа не горит, то переместите провод подключенный к чёрному проводу на металлическую деталь двигателя где есть хороший минус. В том случае если лампа загорит, то устраните обрыв в чёрном проводе или зачистите его крепление к кузову. Если лампа и в этом случае не загорит,то необходимо проверить предохранитель F13 и исправность провода от него до разъёма.

Читать дальше: Блок кн на брелке starline

При наличие плюса и минуса на разъёме небольшим куском медного провода попеременно соедините чёрный провод с коричневым и зелёным проводом. При исправном редукторе крана отопителя будет слышен характерный звук его работы. Если ни чего не происходит, то кран необходимо заменить.

Проверка моторедукторов.

Проверку моторедукторов заслонок обдува стёкол и дефлекторов можно проверить, не снимая панели полностью. Достаточно снять её нижнюю часть. Моторедуктор главной заслонки доступен со стороны водителя. Для проверки моторедукторов необходимо отключить разъём его электродвигателя, разъём с фиксатором, и подключить к нему тестер в режиме вольтметра или контрольную лампу. При включенном зажигании и отопителе необходимо нажать на кнопку, которая управляет этой заслонкой. Контрольная лампа при этом должна загореть. Если лампа горит, а моторедуктор не работает, то его необходимо заменить.

Если Вы, находитесь в дороге, не имейте возможности заменить привод заслонки на обдув стёкол, то можно снять тягу с рычага заслонки с водительской стороны и повернуть её в ручную зафиксировав в открытом положении. Для открытия заслонки с пассажирской стороны потребуется открутить винты крепления моторедуктора и, повернув его корпус так же зафиксировать.

Проверка электродвигателя и регулятора оборотов.

Для проверки электродвигателя вентилятора отопителя и причины его отказа, если вентилятор не работает, потребуется снять воздухозаборник в подкапотном пространстве. Внутри открывшегося окна будет видно два провода с разъёмом. Для проверки питания подключите контрольную лампу выводам разъёма и при включенном зажигании поверните регулятор оборотов отопителя в сторону максимальных оборотов. Контрольная лампа при этом должна гореть ярко. При повороте рукоятки в сторону минимальных оборотов яркость лампы должна уменьшиться. Это свидетельствует об исправности регулятора оборотов.

Если контрольная лампа горит, а вентилятор не вращается, то его электродвигатель неисправен. Для проверки замерьте сопротивление между выводами электродвигателя в разъёме. Неисправность электродвигателя может быть вызвана зависанием щёток. В этом случае можно попробовать постучать по корпусу отопителя. При этом работа вентилятора может восстановиться до его следующего выключения, возможно больше, но доехать при этом до сервиса можно в тепле.

Если контрольная лампа не горит, при проверке питания, неисправен регулятор оборотов. При неисправности регулятора оборотов, временно можно соединить проводом плюсовой провод на разъёме с предохранителем около аккумулятора. Это позволит добраться до гаража или сервиса в зимний период.

Как снять отопитель Газель бизнес и разобрать его в виду большой трудоёмкости описать тут не имеется возможности, но подробную инструкцию с фотографиями Вы можете скачать с файлообменника «Отопитель Газель».

Ниже приведена принципиальная электрическая схема подключения отопитель Газель бизнес и вентиляции.

Как устроена печка в Газель Бизнес

Для правильной диагностики и ремонта необходимо знать устройство и принцип работы отопителя, чтобы при первых признаках неисправности диагностировать поломку или произвести ремонт, не допуская выхода из строя всего агрегата в целом. Большинство неисправностей можно прогнозировать по косвенным признакам и не допускать их прогрессирования. Для этого необходимо знать и понимать, за что отвечает каждый из элементов и каков принцип его работы.

Система охлаждения автомобиля

В Газель Бизнес печка является составной частью системы охлаждения двигателя. При работе двигателя выделяется большое количество тепла, которое необходимо отводить. Тепло выделяется из-за сгорания топлива и от трущихся поверхностей. Если тепло не отводить, то двигатель очень быстро нагреется и выйдет из строя. Система охлаждения имеет два контура (малый и большой круг), их разделяет термостат. Когда жидкость холодная, она циркулирует по малому, а когда нагревается, то по большому кругу. Это позволяет быстро набирать рабочую температуру и не перегреваться. В тёплое время года тепло отводится в атмосферу, а при наступлении холодного времени часть тепла тратится на отопление салона.

Печка не работает на газеле бизнес

Отопление

После того как мы разобрались, как работает система охлаждения, можно перейти к отоплению салона. Схема печки на автомобиле Газель идентична отопителям других авто, которые имеют жидкостное охлаждение двигателя. Жидкость может циркулировать по радиатору отопителя независимо от того, открыт термостат или нет. Для лучшего отопления жидкость для печки поступает из самой горячей части двигателя (из головки блока цилиндров). Поэтому на двигателе, ещё не успевшем набрать рабочую температуру, из дефлекторов всё равно идёт тёплый воздух. Отопитель имеет в своей конструкции кран, который либо пропускает жидкость в радиатор, либо сбрасывает её обратно. И от того, насколько сильно он открыт, зависит температура воздуха, выходящего из дефлекторов. Регулировка положения крана осуществляется с панели управления отопителем. Кран оборудован электроприводом, который меняет положение заслонки. Также с панели управления возможно изменять интенсивность обдува и направления. За интенсивность отвечает моторчик с крыльчаткой, от скорости вращения которой изменяется интенсивность обдува.

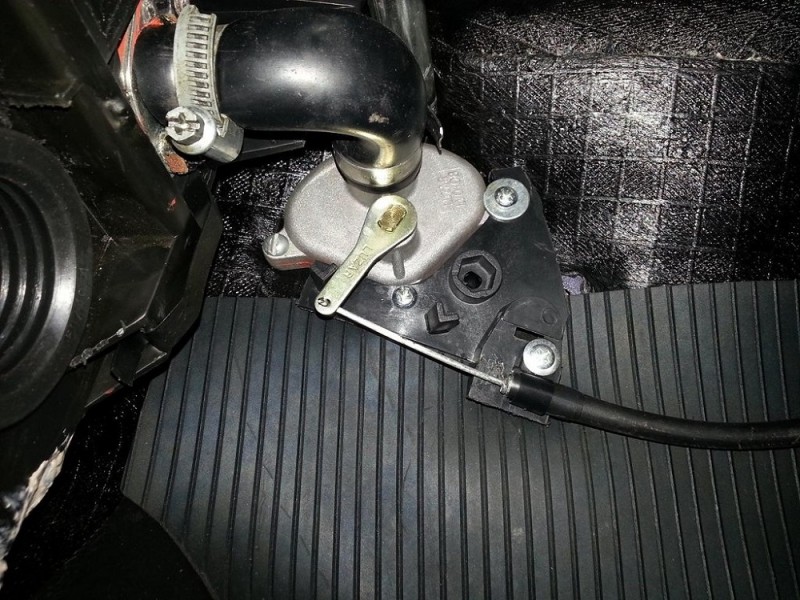

Как открыть кран печки газель бизнес

Изменение положения заслонок изменяет направления обдува (в лицо, на ноги, на грудь, на стекло). Нагретая ОЖ из двигателя по магистралям попадает в радиатор печки, от этого он нагревается. В это время через него проходит воздух, нагнетаемый вентилятором. Далее он проходит по воздуховодам ,заслонки которых открыты. Затем горячий воздух попадает в салон автомобиля и обогревает его. Для ремонта или диагностики неисправности этого оборудования существует электросхема, на которой обозначены все узлы электрических устройств. И при поломках или при некорректной работе устройств необходимо подробно её прочесть, чтобы понять, откуда запитано и чем регулируется вышедшее из строя устройство.

Когда знаешь принцип работы и устройство, гораздо проще ориентироваться при поломках

Ведь для успешного выполнения ремонта важно понимать причину неисправности, иначе ремонт не будет выполнен успешно. Для правильной диагностики также важно понимать алгоритм действия всего механизма в целом. В настоящее время водителю необязательно уметь ремонтировать автомобиль, есть станции технического обслуживания, которые занимаются починками любой сложности

Но ведь бывает, что поломка застала вас в дороге, и нет возможности воспользоваться услугами специалистов. Вот тогда-то и пригодится знание устройства автомобиля и его механизмов. Когда знаешь, как устроена печка Газель, то при возникновении неисправности на другом авто будет проще ориентироваться при ремонте или диагностике, поскольку во всех автомобилях они почти одинаковые, за исключением небольших нюансов. И вы с лёгкостью можете диагностировать неисправность

В настоящее время водителю необязательно уметь ремонтировать автомобиль, есть станции технического обслуживания, которые занимаются починками любой сложности. Но ведь бывает, что поломка застала вас в дороге, и нет возможности воспользоваться услугами специалистов. Вот тогда-то и пригодится знание устройства автомобиля и его механизмов. Когда знаешь, как устроена печка Газель, то при возникновении неисправности на другом авто будет проще ориентироваться при ремонте или диагностике, поскольку во всех автомобилях они почти одинаковые, за исключением небольших нюансов. И вы с лёгкостью можете диагностировать неисправность.

Разборка основного отопителя

Демонтируем основной отопитель (см. выше «Снятие основного отопителя»). Снимаем с отопителя электровентилятор (см. выше «Замена электровентилятора и резистора основного отопителя»), радиатор (см. выше «Снятие радиатора основного отопителя») и панель управления отопителем (см. выше «Снятие панели управления отоплением и вентиляцией»).

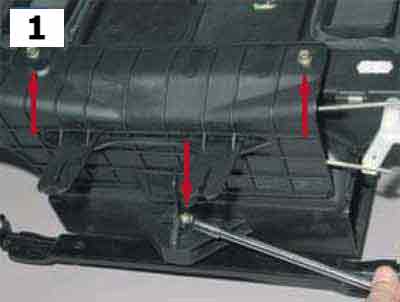

Головкой «на 8» отворачиваем три самореза крепления кронштейна панели управления отопителем.

. и снимаем кронштейн. Для снятия правого блока заслонок.

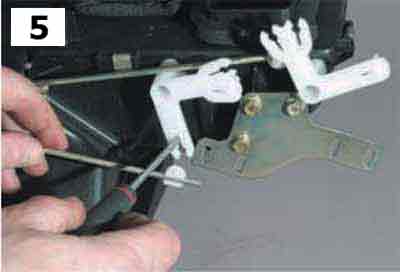

. шлицевой отверткой разжимаем паз рычага привода заслонки.

. и отсоединяем наконечник тяги от рычага.

Аналогично отсоединяем наконечник другой тяги от второго рычага привода заслонок.

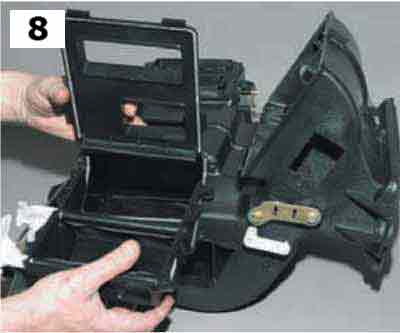

Поддев отверткой, освобождаем четыре пружинные скобы крепления диффузоров правого блока заслонок.

Головкой «на 8» отворачиваем четыре самореза крепления блока заслонок к кожуху отопителя. Выведя диффузоры из зацепления с кожухом отопителя.

. снимаем правый блок заслонок. Аналогично снимаем левый блок заслонок.

Головкой «на 8» отворачиваем гайку крепления поперечины кронштейна к отопителю.

. и снимаем поперечину.

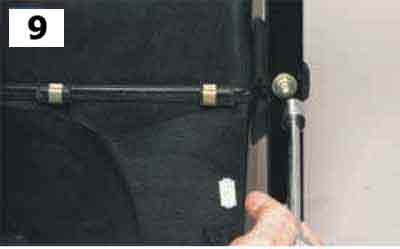

Снимаем с кожуха отопителя уплотнитель.

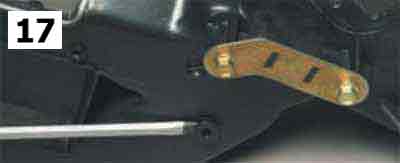

Поддев шлицевой отверткой, освобождаем девять пружинных скоб (три скобы на фото не видны).

. и головкой «на 8» отворачиваем два самореза крепления двух частей кожуха отопителя. Поддев отверткой.

. вынимаем ось верхней центральной заслонки из отверcтия левой части кожуха отопителя. Аналогично вынимаем ось нижней центральной заслонки.

Разъединяем части кожуха. Ось верхней центральной заслонки, входящей в отверстие правой части кожуха, выполнена заодно с рычагом привода. Поддев отверткой.

. вынимаем ось рычага верхней заслонки из отверстия правой части кожуха отопителя. Поддеваем отверткой и.

. вынимаем ось нижней заслонки. Вынимаем заслонки из правой части кожуха. Собираем отопитель в обратной последовательности.

Замена тосола на Газель

Не многим автолюбителям удалось разобраться с вопросом по замене охлаждающей жидкости на автомобиле Газель (Gazelle). Поэтому данная статья попробует решить проблему, подобрав максимально практичные советы в этом направлении.

Откуда подойти к проблеме

Начинать следует с установления сроков по замене охлаждающей жидкости, они, как правило, устанавливаются заводом производителем автомобиля. В данном случае рекомендуется совершать замену тосола (антифриза) через 60 тыс. км, или через 2 года эксплуатации. Дополнительной причиной, которая служит сигналом для замены жидкости, является изменение ее заводского цвета на рыжеватый. Подобные изменения указывают на выработку ингибирующих присадок, что чревато для системы охлаждения.

Примечание. Желательно придерживаться рекомендаций производителя при выборе охлаждающей жидкости. Замену тосола (антифриза) следует производить исключительно на охлажденном моторе. Во время выполнения работ по замене тосола (антифриза) необходимо быть предельно осторожным.

Освобождаем систему охлаждения Газели

Автолюбителям желающим производить замену охлаждающей жидкости самостоятельно, необходимо иметь под рукой накидной ключ, лоток, тосол (антифриз). Порядок слива жидкости следующий:

• Производится установка автомобиля на ровной поверхности;
• Снимается крышка расширительного бачка;
• Открывается кран отопителя, путем поворота его до упора вправо;
• На патрубок сливного радиаторного отверстия надевается шланг соответственного диаметра;
• Устанавливается лоток для слива отработанной жидкости;
• Опускается сливной шланг в лоток и открывается кран радиатора;
• Сливается отработанная жидкость.

После слива отработанной жидкости из радиатора, по той же самой схеме, перекидывается сливной шланг на кран, что расположен на левой стороне двигателя, и сливаются остатки тосола (антифриза) из каналов блока цилиндров. После чего, закрываются оба сливные крана.

Заполнение системы антифризом

Для начала желательно промыть систему охлаждения от остатков старой жидкости. Для этого через расширительный бачок заливается нужное количество водопроводной воды. После чего запускается двигатель автомобиля на 5 минут и потом глушится. Слив воды производится так же, как сливалась до этого жидкость, после чего система готова к заполнению свежим тосолом (антифризом).

Так как охлаждающая жидкость токсична для окружающей среды, то чтобы ее не проливать на землю, лучше пользоваться лейкой (воронкой), с широкой горловиной. Итак, вставив воронку в горловину расширительного бачка можно медленно заливать в него тосол (антифриз). На тот случай, если заливаемая жидкость медленно проходит по системе, нужно продавить рукой шланг радиатора. После заполнения системы до нужного уровня, необходимо снова запустить мотор и прогреть его до рабочей температуры.

Примечание. Если при работающем моторе не происходит включение вентилятора, и с отопителя подается холодный воздух, значит, образовалась воздушная пробка. В таком случае нужно заглушить мотор и дать ему остыть, затем открыть крышку расширительного бачка и снова запустить мотор на 5 минут. После чего закрутить плотно крышку бачка.

Рекомендуем: Ремонт и обслуживание hyundai solaris своими руками

Совет. Если автомобиль оснащен дополнительным отопителем, следует включить электронасос. После чего доливается жидкость и закрывается пробка бачка. Затем следует дать мотору остыть, чтобы еще раз проверить уровень жидкости.
