Подключение стеклоподъемников ваз 2114

Дефекты в электрической части

Если случается так, что отказывают все четыре стеклоподъемника то причину изначально необходимо искать в предохранителе под номером F31, который располагается в центральном блоке управления электропитания. Завод-изготовитель разместил монтажный блок предохранителей и реле под рулевой рейкой. Так что добраться и проверить состояние не составит труда для любого водителя, пусть даже не опытного.

Необходимо лишь вскрыть пластиковую панель под рулевым колесом и произвести визуальный осмотр, чтобы отыскать поврежденный (перегоревший) механизм.

Если возникли проблемы с открытием задних дверей с помощью кнопок управления, которые расположены на дверных отсеках, но при этом стекла приводятся в движение с помощью центрального блока управления, то причину начинаем искать механизме под названием выключатель задних стеклоподъемников. Зачастую механизм произвольно блокирует подачу тока, в следствии чего стекла не приводятся в движение.

Диагностика проводится с помощью прибора – тестера. Если изделие не пропускает ток, то его следует заменить на исправный, так как починке он не подлежит. Стоимость устройства мала, так что больших трат не будет.

Следующий вариант поломки когда неисправен один стеклоподъемник и его не возможно привести в движение с помощью центрального блока управления. Первым делом тестируем механизм на соответствующем дверном проеме. Если претензий нет к работе кнопки-реле, тогда ищем причину в головном блоке питания, в противном случае производим замену неисправного реле. Окончательно проверяем на исправность всю систему.

Кроме того возможной поломкой может быть банальное механическое повреждение электропровода, в народе говорят, перетерся. Устраняется путем скручивания или спаивания двух концов провода с последующей обязательной изоляцией в целях безопасности.

Теперь что касается самого электродвигателя, то здесь причиной поломки может быть, и, как правило, оно так и есть, существенный износ щеток коллектора (зависание). Такое зависание случается в следствии того, что конструктивно деталь изготовлена из пластмассы и из-за нагрева может деформироваться и видоизменяться.

Щетка стает неподвижной или малоподвижной и не способна выполнять свои функции в полном объеме. Еще одна причина, по которой не работает стеклоподъемник на Приоре. Как видим устранить причину поломки можно самому, при этом не имея надлежащего опыта, все достаточно просто и понятно.

Ситуации

Бывают ситуации, когда стеклоподъемники перестают работать при повторяющихся обстоятельствах. Например, после поездки по грунтовке или кочкам механизм начинает движение стекла рывками. При вскрытии обшивки порой обнаруживается, что провод отошел из фишки или от разъема, или после посещения автомойки начинаются казусы со стеклами. Возможно, разгерметизация изоляции поспособствовала тому, что влага проникла в электроузлы системы и начались замыкания или нарушение связи между контактами.

Перетирание изоляционного слоя проводки является одной из самых частых причин возникновения неполадок с ЭСП. Чтобы облегчить диагностику, стоит пронаблюдать, в результате чего перегорает штатный предохранитель F6.

1. Если этот момент – включение самого подъемника, то, вероятнее всего, это место где-то под обшивкой двери.
2. Если тогда, когда вы включаете зажигание, то стоит проверить изоляцию проводов от дверцы к предохранительно-монтажному блоку.

Одно из слабых мест там, где пучок проводов переходит из-под капота под обшивку дверцы.

Как устроен привод стеклоподъемника?

Где-то в 80–90-х годах прошлого столетия, когда люди были не столь избалованы обилием зарубежного автопрома, иметь в собственной машине автоматический открыватель стекол считалось роскошью. Любой водитель, сумевший оборудовать двери таким приспособлением, считал необходимым продемонстрировать в действии свою «диковинку», а потому с удовольствием небрежно нажимал кнопочку привода, когда незадачливый пассажир пытался найти привычную ручку для открытия окна.

Но времена меняются и найти новое авто, в котором необходимо поработать ручкой, чтобы сделать глоток свежего воздуха, сейчас вряд ли получится. Электропривод дверей стал теперь такой же обыденной принадлежностью современного автомобиля, как зеркала заднего вида или стеклоочистители. Само устройство, отвечающее за подъем-спуск стекол, мало кому удавалось видеть, так как пока оно не ломается, никому и не придет в голову разбирать обшивку, чтобы просто поинтересоваться, что там жужжит и ползает. Попробуем рассказать об этом здесь.

Электропривод дверей авто

Привод представляет собой не что иное, как знакомый нам еще по школьным урокам физики примитивный электромоторчик для опытов, сила которого воздействует на редуктор из червячной передачи и зубчатой шестерни. В основе лежит якорь с роторной медной обмоткой, вращающийся в цилиндрическом корпусе, внутри которого находится статор. Центральный стержень оборудован «червяком», напоминающим спираль мясорубки. Когда происходит вращение ротора, червячная передача оказывает усилие на зубчатое колесо, выполняющее функции поворотной ручки.

Благодаря такому механизму происходит воздействие на подъемное приспособление, которое и приводит в движение стекло. Следует заметить, что для стеклоподъемника каждой двери предназначен свой мотор. Но, скорее, это зависит не от того, как расположены обмотка или контакты, а от удобства крепления на двери. На самих устройствах имеются соответствующие наклейки.

Не работает электростеклоподъемник,устраняем неисправность.

Слабым местом, приводящим к перетиранию изоляции проводов идущим к электродвигателю стеклоподъемника, является переход пучка проводов из салона под обшивку двери. Поэтому это место нужно проверять в первую очередь. Если предохранитель цел, то придется снимать обшивку дверей и проверять напряжение на контактах в штекерных разъемах проводов подходящих к электродвигателю стеклоподъемника. Сделать это можно очень просто при помощи контрольной лампочки (один провод на контакт, второй на массу, если лампочка горит, значит, напряжение есть). При наличии напряжения и неработающем электродвигателе стеклоподъемника его придется заменить. Кроме предохранителя, причиной не рабочего состояния стеклоподъемника может стать выход из строя реле К5, расположенного в монтажном блоке. Не рабочее реле, обычно, меняют на новое. Иногда, электродвигатель стеклоподъемника перестает работать в результате коробления термобиметалического предохранителя, встроенного в электродвигатель для защиты его от перегрузок.

Также, причиной неработающего стеклоподъемника, могут стать и механические неисправности. К ним относятся: выход из строя червячного редуктора, служащего для понижения частоты вращения вала электродвигателя и неполадки связанные с тросовым приводом. В процессе эксплуатации трос стеклоподъемника вытягивается и увеличивается в длине, что приводит к неполному опусканию бокового стекла. Кроме этого, удлиненный трос может соскочить с направляющих роликов и тогда приводить в движение боковое стекло становиться нечем.
Мы рекомендуем начать поиск проблемы с ее классификации, тем самым сузив список причин до двух групп: Первым делом проверьте предохранитель стеклоподъемника (на ВАЗ 2110 это предохранитель F5).

Если он целый, тогда проверяем напряжение на клеммах моторчика стеклоподъемника, используя мультиметр или обычную лампочку на 12В. Если напряжения нет, тогда тщательно проверяем проводку, реле стеклоподъемников, а затем и блок управления (если есть). См. также Если глючит стеклоподъемник, например, при нажатии кнопки окно открывается, но не фиксируется и тут же само закрывается. Либо кнопка перестает работать пока не выключишь/включишь зажигание. Причина неисправности в кнопке. Ее следует снять, зачистить контакты, а при необходимости заменить. Если напряжение на двигатель стеклоподъемника поступает, а стекло не двигается, значит что то мешает этому, либо неисправен электродвигатель стеклоподъемника. Почему не работает мотор стеклоподъемника? Одна из причин — западение или залипание щеток двигателя привода. Чтобы проверить это, следует включить зажигание и нажать на кнопку стеклоподъемника, одновременно постукивая по двери автомобиля несколько раз.

Щетки отлипнут и ЭСП заработает. Как отремонтировать стеклоподъемник в этом случае? Следует снять кожух моторчика и вытащить ротор. Нагар в местах прикосновений щеток зачистить мелкой наждачной бумагой. Не работает электростеклоподъемник, слышно рычание, а стекло стоит на месте, либо стеклоподъемник заедает. Возможно износилась пластиковая шестерня в редукторе, в результате она плотно прихватывается в крайнем закрытом положении, либо проскальзывает и поэтому трещит. При подъеме/опускании стекла есть громкий шум? Скорее всего виноват подшипник в моторедукторе стеклоподъемника. Перестали работать стеклоподъемники, но при нажатии на кнопку есть шум, причем замена моторчика не помогла? Возможно перетерся тросик стеклоподъемников из-за перетяжки.

Стекло открылось, но обратно его стеклоподъемник не поднимает, при этом его можно поднять и опустить рукой? Трос стеклоподъемника порвался, либо просто слетел с направляющих. Еще одна неисправность стеклоподъемника, когда стекло как бы дергается, пытаясь закрыться. Скорее всего дело в перекосе стекла, либо что-то попало на рельс или ролик. Плохо работают стеклоподъемники. Попробовать смазать механизм стеклоподъемника, а также направляющие стекла. Если это помогает лишь на время, тогда пробуйте отрегулировать стекло и сам стеклоподъемник. Если стеклоподъемники работают медленно, попробовать смазать механизм стеклоподъемника, а также направляющие стекла. Возможно это максимальная скорость их работы, поэтому единственным правильным решением будет их замена на новые (см. ). Кстати, а Вы знаете как? Источник фото: с сайта Drive2. ru с сайта Drive2. ru

Причины плохой работы

Причин, по которым плохо работает стеклоподъемник ВАЗ-2114, не так уж и много. Условно их можно разделить на механические и электрические. Рассмотрим основные из них:

1. Перекос стекла. Часто причина плохой работы заключается не в самом стеклоподъемном механизме, а в нарушении положения стекла относительно своих направляющих. Это может произойти либо по причине откручивания крепления кронштейна, либо сырая резина, фиксирующая стекло в держателе перестала выполнять свои функции. Этот вариант происходит гораздо реже.
2. Загрязнение резинок направляющих. Стекло движется внутри пазов, образованных резинками. Эти пазы имеют свойство забиваться грязью. Она, как абразив, повышает силу трения, которая создает сопротивление движению стекла.
3. Загрязнение стеклоподъемного механизма. В процессе эксплуатации водители не догадываются о том, что внутри дверей также необходимо проводить техническое обслуживание. Тем более это касается тросового механизма. С годами происходит не только загрязнение, но и высыхание смазки механизма и тросов, что увеличивает силу трения. Передний левый стеклоподъемник быстрее выходит из строя по причине более частого использования.
4. Следующая причина— износ пластиковых зубьев привода механизма. В этом случае при нажатии на кнопку управления слышно, как работает электродвигатель, но движения стекла не происходит.
5. Обрыв тросиков. Это происходит по причине попыток открыть замерзшие окна. При многократных нагрузках, превышающих номинальные, тросики начинают расслаиваться и постепенно выходить из строя.

Электрические причины можно свести либо к короткому замыканию, либо к потере контакта в схеме стеклоподъемников ВАЗ-2114.

Отсутствует масса

Также причиной неработающего стеклоподъемника может служить масса. Место подключения у нее не самое лучшее, она находится в ногах у водителя слева у двери. Зачастую там происходят окисления, из-за чего теряется контакт и механизм перестает работать.

На один контакт приходит как масса центрального замка, так и стеклоподъемника. Поэтому диагностировать проблему можно и по отказу в работе охранной системы, но лучше зрительно оценить контакт на образование окислений и ржавчины.

Если обнаружили, что масса в ненадлежащем состоянии, стоит очистить место контакта и сами клеммы наждачной бумагой, после собрать и обработать специальным составом, который предотвратит появление различных примесей и защитит метал.

Неисправности стеклоподъёмников и пути их устранения

Работа стеклоподъёмника настроена и отрегулирована заводом-изготовителем, поэтому вмешиваться в неё следует предельно внимательно и аккуратно, иначе может появиться заедание механизма, похрустывание и треск.

Из личного опыта советую до того, как приступить к выполнению самостоятельного ремонта механизма стеклоподъёмника, внимательно изучить устройство и ознакомиться с подробной инструкцией по устранению неисправностей. Даже если кажется, что многие из них вполне возможно устранить, вооружившись отвёрткой и гаечным ключом, в некоторых случаях может потребоваться полная замена стеклоподъёмника.

Прежде чем приступать к самостоятельному ремонту, необходимо изучить устройство стеклоподъёмника и принцип его работы

Скрип стеклоподъёмника

Скрип стеклоподъёмника на первый взгляд не кажется серьёзной неисправностью, но на этот сигнал следует обращать внимание, так как это первый признак того, что механизм изнашивается и скоро может сломаться. Методы борьбы с таким симптомом предельно просты, доступны каждому и не отнимают много времени:

• смазать стеклоподъёмник — для этих целей подойдут смазки любых производителей, широко представленные в автомагазинах;

• заменить резинки, контактирующие со стеклом. При открытом окне в салон автомобиля неизбежно попадает пыль и песок, который царапает стекло и резинки, вследствие чего возникает скрип. Попадание пыли и влаги через зазор между стеклом и уплотнителем может в дальнейшем привести к заклиниванию механизма, поэтому необходимо регулярно следить за его чистотой.

Стеклоподъёмник заклинило

Основные причины того, что стеклоподъёмник ВАЗ 2107 заклинило, следующие:

• поломка сварного соединения, связывающего кронштейн троса и планку стекла, к которому оно присоединено. В таком случае нужно отсоединить трос стеклоподъёмника и приварить кронштейн;
• трос запутался или перекрутился внутри механизма стеклоподъёмника. Можно попробовать просто снять и переустановить трос. В случае неудачи придётся заменить весь механизм;

• износ шестерёнок стеклоподъёмника — свидетельствует об однозначной необходимости их замены.

Падает стекло

Бывает так, что стекло падает и не удерживается в поднятом состоянии. Причина этого может крыться в ослаблении крепления натяжного, создающего должное натяжение троса, ролика. Чтобы устранить поломку, необходимо восстановить это крепление. Другой причиной неисправности может стать то, что конец троса вылетел из крепежа. Тогда необходимо снять стеклоподъёмник и попробовать намотать трос заново.

Качественно ли вы выполнили ремонт, проверить легко: в исправном состоянии ручка стеклоподъёмника крутится свободно и без усилий, стекло поднимается легко, не застревая и без посторонних звуков.

ВАЗ 2114. Почему не работают стеклоподъемники?

Предохранитель и реле в порядке, что делать? Дело в том, что проверив реле и предохранитель вы забыли о том, что в электропитании ЭСП задействовано еще наружное освещение. Лично у меня была такая проблема, проверил предохранитель, реле, снял обшивку дверей и проверил всю цепь. На СТО ремонт занял 5 минут, оказалось перегорел пред-ль противотуманных фар, которых у меня нет.

2-кнопка стеклоподъемника правой передней двери.

3-моторчик(моторедукто­ р)стеклоподъемника правой передней двери.

4-моторчик (моторедуктор)стекло­ подъемника левой передней двери.

5-кнопка стеклоподъемника левой передней двери.

К 5 реле стеклоподъемников,

А- к источнику питания,

В-к выключателю наружного освещения

Конечно стеклоподьемники могут не работать а если просто что-то отвалилось. Да в процессе езды бывает и так, что где-то вылетел болтик. Ведь наши дороги не очень соответствуют стандартам. А тем более если у вас электрические стеклоподъемники, то здесь и просто может отвалиться контакт. Так что причину придется выяснять. И начинать надо просто с проверки поступает ли напряжение на моторчик, который и поднимает стекла.

ну а потом придется разобрать подъемный мехпгизи и посмотреть как он работает и не попало ли что туда.

И только после этого нуэно проверять сам моторчик. Так как и он может просто выйьт из строя.

Если не работают стеклоподъемники, причем оба сразу, то сгореть моторы просто не могли и виноваты в этом только предохранители всех остальных цепей и в первую очередь освещения. Проверьте их и наверняка неисправность устранится.

ВАЗ 2114, может комплектоваться, или обычными ручными (механическими) стеклоподъёмниками, или электро стёклоподъёмниками.

Если речь об электрических стеклоподъёмниках, то как правило (во всяком случае довольно часто) причина поломки в электродвигателе![] который ответственен за поднятия и опускания стёкол, то есть он просто сгорел.

Мотор стеклоподъёмников на ВАЗ 2114-ь не разборный, только замена.

Возможно дело в предохранителе (самая не сложная поломка) коробка предохранителей как и в предшественниках (ВАЗ 2109, ВАЗ 2108-ь) находится под капотом.

Правда иногда только замены предохранителя не достаточно, иногда надо искать причину по которой он (предохранитель) перегорает.

Возможно провода замыкают на массу, надо снимать обшивку дверей и смотреть в чём дело, возможно изоляция проводов нарушена.

Может быть причина в реле, находится в том же блоке под капотом, реле К5, тут тоже только полная замена.

А возможно поломка в чистой механики, к примеру вышел из строя червячный редуктор, или проблема с тросовым приводом.

Система стеклоподъёмников на автомобиле отечественного производства ВАЗ 2114довольно проста и состоит из следующих механизмов:

• моторчик или механическая рукоядка
• подъёмный механизм с набором шестерёнок
• разводное подъёмное устройство

Причин неработоспособности стеклоподъёмников несколько:

1. Не приходит ток до разъёма электромоторчика. Причина может быть как сгоревший предохранитель, так и обрыв в электропроводке.
2. Проблема в моторчике, это как потеря тока по электропроводке, так и выход из строя самого моторчика. Снимается мотор и на него подаётся ток с переменой полярности, моторчик должен свободно вращаться в разные стороны.
3. Выход из строя (в основном стираются зубья, в следствии чего механизм заклинивает) подъёмного механизма. Он не ремонтнопригодный, только замена.
4. Соскакивают втулки на разводном устройстве по причине износа.
5. Соскочило стекло и упёрлось во что-нибудь, из-за чего механизм просто не может его поднять (или опустить)
6. Попал инородный предмет в механизм.

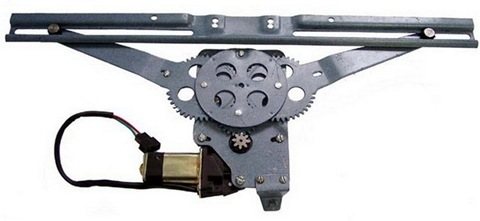

Как снять стеклоподъемник в сборе на ВАЗ 2114 и 2115

Первым делом необходимо добраться до креплений всего механизма, а чтобы это сделать — снимаем обшивку передней двери. Когда с этим справились, откручиваем два болта крепления стекла двери к планке трапеции.

Они затянуты с довольно немалым моментом, хоть и имеют небольшой диаметр резьбы, поэтому головкой делать это удобнее всего.

Теперь стоит посмотреть на остальные крепления механизма к двери. На фото ниже наглядно показаны все гайки крепления стеклоподъемника.

Затем можно откручивать все их поочередно. Сначала три, которые крепят мотор:

Затем одну вверху в непосредственно близости к стеклу:

И одну практически в самом низу:

Когда все крепления освобождены, необходимо отсоединить штекер питания от моторчика стеклоподъемника. После чего можно аккуратно снимать всю трапецию со шпилек, и выводить механизм через самое большое технологическое отверстие в двери.

И окончательный результат будет выглядеть примерно следующим образом.

Теперь можно покупать новый стеклоподъемник, цена которого составляет порядка 1000 рублей в сборе и производить его замену. Установка выполняется в обратной последовательности, и сложности в процессе данной работы не возникает.

Если неисправность была именно в самом моторе, что бывает чаще всего, то можно произвести замену именно электро-двигателя. Он стоит порядка 600 рублей, и меняется также просто.

Наиболее частые причины того, почему не работает стеклоподъемник ВАЗ-2114

Спорить о том, что стеклоподъемники значительно увеличивают комфортность эксплуатации авто, не стоит. Но и то, что хлопот они доставляют немало, знает большинство водителей. Кстати, когда речь заходит о поломке механизма, не нужно забывать, что проблема может быть не в нем, а в самом стекле. Со временем происходит износ держателя или уплотнителей, что нередко приводит к банальному перекосу, который значительно затрудняет свободу движения стекла.

Конструктивное решение стеклоподъемного механизма довольно простое, но не надежное. И тот факт, что предохранительный блок размещен в таком месте, куда легко попадает влага и грязь, тоже не является плюсом. Как известно, малейший износ изоляции способен приводить к замыканию и поломке всей системы.

Наиболее частыми причинами, по которым стеклоподъемник выходит из строя являются следующие:

1. Поломка составных частей блока управления.
2. Контакты окислились, и произошло размыкание цепи.
3. Отключение источника питания.
4. Кнопка управления перестала выполнять свои функции.

Ремонт стеклоподъёмника ВАЗ 2107: пошаговая инструкция

Большинство поломок стеклоподъёмника в автомобиле ВАЗ 2107 устранить не составляет труда. В большинстве случаев независимо от конструкции и механизма ломаются именно зубцы вращающей шестерёнки. Чтобы приступить ремонту, сначала снимают обшивку и карту двери автомашины со всеми элементами, размещёнными на ней. Затем снимается и сам стеклоподъёмник, после чего производят необходимые работы.

Снимаем ручку стеклоподъёмника

Одна из самых регулярных неисправностей — это поломка ручки, которая происходит и на передних, и на задних стеклоподъёмниках из-за неаккуратного использования или просто со временем.

За несколько лет владения ВАЗ 2107 мы убедились, что в случае поломки ручку лучше сразу поменять, так как ремонт её помогает ненадолго и экономически нецелесообразен. Стоимость ручки стеклоподъёмника на «семёрку» составляет в разных автомагазинах от 20 до 80 рублей, так что можно заодно заменить все четыре ручки, выбрав их внешний вид на свой вкус. Можно даже выбрать и установить красивые ручки от других автомобилей.

Заменить ручку несложно, это происходит в следующем порядке:

1. Освободить ручку от пластикового фиксатора, называемого стопорным кольцом. С этой целью отвёрткой, имеющей плоский наконечник, наружное кольцо отодвигается от внутреннего и затем снимается стопорное кольцо.
2. Снять и на её место установить новую.

Снимаем стеклоподъёмник

Чтобы снять стеклоподъёмник, необходимо последовательно выполнить следующие действия:

1. Опустить стекло до упора и снять ручку стеклоподъёмника.
2. Открутить болты крепления дверной ручки и снять её.

Устанавливаем новый механизм

Чтобы поставить на место механический стеклоподъёмник, нужно осуществить следующие действия:

1. Смазать трос стеклоподъёмника.

Замена тросика

Бывает, что механизм стеклоподъёмника исправен, а трос порвался или перекрутился. Заменить его несложно, но нужно учитывать следующие особенности:

перед установкой обязательно нужно обильно промазать трос смазкой;
на верхний ролик механизма подаётся нижняя ветвь троса, а верхняя направляется вниз. Чтобы ветви не перепутались, рекомендуется связать их проволокой, которую после окончательного закрепления механизма стеклоподъёмника и проведения необходимых регулировочных процедур снять;
в устройстве стеклоподъёмника ВАЗ-2107 присутствует верхний скрытый ролик. С первой попытки трос на него надеть практически невозможно. Пойдём на небольшую хитрость — на вершине троса скручиваем петлю и ведём её к тому месту, где располагается этот «невидимый» ролик. Двигаем петлю поочерёдно вверх-вниз и после нескольких неудачных попыток она зацепляется за ролик.

Замена роликов

В конструкцию троссового стеклоподъёмника ВАЗ 2107 входят четыре ролика, между которыми осуществляется перемещение троса, с закреплёнными на барабане концами. Первый ролик — натяжной, его задача — обеспечить нужное натяжение троса на протяжении всей эксплуатации, потому как в процессе работы он может растягиваться. Два верхних ролика при помощи натяжных пластин соединены с кронштейнами стекла. В результате при опускании и подъёме стекла эти ролики двигаются вместе с ним. Нижний ролик неподвижен, он закреплён на двери.

Для замены роликов необходимо открутить крепления, на которых они держатся, и установить новые детали.

Видео: замена стеклоподъёмника на ВАЗ 2107

Итак, с основными неисправностями ручных стеклоподъёмников ВАЗ 2107 можно справиться самостоятельно. Однако даже если неисправность кажется возможным устранить самостоятельно, для собственной безопасности предпочтительнее поставить новый механизм. Сейчас в большинстве случаев на «семёрки» вместо ручных устанавливают электрические стеклоподъёмники.
