Опорный подшипник

Варианты установки

Существует два основных типа монтажа штока: через подшипник и при помощи втулки. Втулки в бюджетных вариантах изготавливаются из алюминия и выступают в качестве подшипника скольжения. На дорогих опорах используются более сложные подшипники, имеющие радиально-упорную конструкцию. Основным предназначением подшипника является обеспечение легкого прокручивания штора амортизатора. Стоит также отметить существование деталей с принудительным прокручиванием штока.

Опора стоек амортизатора неразборного типа может оснащаться чащей для удержания пружины либо иметь упрощенную конструкцию. В последнем варианте опорная чаша фиксируется на опоре или же монтируется на штоке. В другом варианте она дополняется подушкой из резины с выемкой для витков пружины. Доступ к установленной опоре подобного типа возможен лишь со стороны арки колес. Это вызвано тем, что на деталь чаще всего приходятся нагрузки, идущие снизу, и для обеспечения большей надежности необходим упор в кузовную часть. В этом случае болты не проворачиваются, так как они имеют плотное соединение с внешним корпусом. В багажнике или под капотом находятся фиксирующие гайки.

Признаки износа амортизаторов

Существует несколько предупреждающих знаков, по которым можно определить, когда амортизаторы нуждаются в замене. Например: ваш автомобиль после проезда через железнодорожные пути, лежачие полицейские или провалы в дороге, продолжает подпрыгивать после совершившегося факта.

Другими признаками являются необычные шумы на кочках, чрезмерный крен кузова в поворотах или при торможении, когда передняя часть автомобиля резко ныряет вперед. Так как амортизаторы изнашиваются постепенно, то легко можно привыкнуть к такой езде, так же как привыкаешь к более длинному тормозному пути при износе тормозных колодок.

Как определить износ амортизаторов?

Один из способов проверки амортизаторов – это сильное нажатие на каждый угол вашей машины. И если автомобиль продолжает подпрыгивать после того, как вы отпускаете, то пришло время заменить амортизаторы. Тем не менее, для этой проверка может потребовать довольно много сил и во многих внедорожниках или пикапах не удастся проверить амортизаторы данным образом.

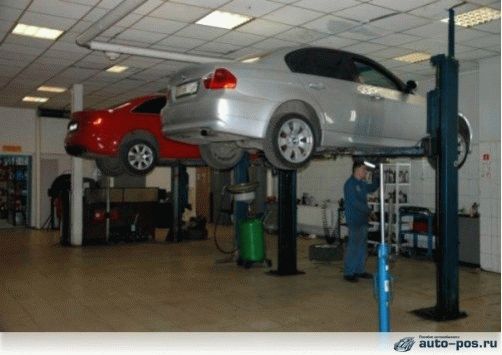

Вместо этого, вам необходимо обратиться к квалифицированному механику для проверки амортизаторов на подъемнике. Механик сможет увидеть, есть ли серьезные протечки (амортизаторы заполнены жидкостью), изношены ли опоры или втулки и есть ли физические повреждения, такие как вмятины.

При частой езде по грубой, неровной дороге, которая дает дополнительную нагрузку на амортизаторы, вам, вероятней всего, придется менять их чаще, чем при езде по гладкой автостраде. Так же при перевозке тяжелых грузов амортизаторы изнашиваются быстрее.

Продление срока службы опор и амортизаторов

Главный враг опоры переднего амортизатора — это ямы и ухабы. Объехать каждую не представляется возможным, а вот снизить скорость и плавно преодолеть её вполне по силам. Опора, как и амортизатор, боится резких движений и ударов. Чем сильнее отдача от «прыжка» колеса из ямы, тем сильнее реакция штока и опоры.

Очистка и мойка подкапотного пространства от опавшей листвы и грязи не даст засориться водоотводам, тем самым убережёт опоры от загрязнения снаружи, а стаканы — от дополнительного источника коррозии. Периодическая промывка амортизаторов, особенно зимой, от налипшего снега вперемешку с солью и реагентами, также способствует сохранению металлических и резиновых элементов от преждевременного разрушения.

Какие признаки поломки опорного подшипника

Есть два признака, показывающих что амортизаторные опорные подшипники изношены.

Это:

• стук в передних колесных арках во время вращения руля;
• плохая управляемость автомобилем.

Конечно зависит еще от конструкции рулевого механизма, амортизаторов, подшипников. Например, на «десятке» ВАЗ 2110 внутренней обоймой подшипника является втулка. По мере ее износа появляется люфт штока амортизатора, так как шток сажается в эту втулку. Это является причиной нарушения развал-схождения. Определятся, изношена втулка подшипника или нет путем раскачивания автомобиля поперек.

Признаком такой поломки является постоянное вращения руля во время движения. Из-за нарушенного развала-схождения быстро изнашивается опорный подшипник амортизаторов, соединительные рулевые тяги, наконечники, шины.

Процедура замены

Если посмотреть на фото, то конструктивно все ОП выглядят примерно одинаково. Схема устройства передних стоек на разных автомобилях тоже имеет незначительные отличия.

Но это не дает оснований использовать, к примеру, руководство по ремонту Жигули в процессе замены опорного подшипника на автомобиле Рено Логан, Ниссан Альмера, Хендай Акцент или Митсубиси Аутлендер. Рекомендую вооружиться руководством по эксплуатации, которое прилагается к вашей машине. Даже если вы покупали подержанный автомобиль, а предыдущий владелец руководство вам не передал, найти его в сети или купить в магазинах не составит труда.

Именно это руководство к конкретному авто с конкретным двигателем является лучшим пособием по самостоятельному ремонту и обслуживанию. Чтобы вы понимали, о чем идет речь в процессе замены опорного подшипника, предлагаю ознакомиться с примерным процессом.

Я постарался выделить основные моменты, которые каждому из вас нужно обязательно знать.

Если подшипник полностью или частично сломался, то пытаться его ремонтировать не имеет смысла. Там нет элементов, которые бы подлежали восстановлению. Так что сразу смело покупайте новый подшипник. Его цена может составлять от пары сотен рублей.

• Ослабьте натяжение гаек, которые крепят опору. На большинстве авто она находятся в подкапотном пространстве. Их 3 штуки.
• Поднимите часть машины домкратом, где планируется ремонт. Снимите колесо.

Какие итоги можно сделать? ОП, то есть опорный подшипник, является сравнительно небольшим элементом подвески. При этом он играет огромную роль в качестве ее работы и безопасности управления автомобилем

Потому важно следить за его состоянием и вовремя проводить замену

(1 оценок, среднее: 5,00 из 5)

Подпишитесь на обновления и получайте статьи на почту!

Гарантируем: никакого спама, только новые статьи один раз в неделю!

При неисправности деталей в передней подвеске автомобиля во время движения возникают различные скрипы, стуки, щелчки и дребезжания. Понятно, что это не просто так. Подвеска отчаянно сигнализирует, что необходимо провести диагностику, и чем скорее, тем лучше.

В передней подвеске не так уж много деталей, чтобы даже при простом внешнем осмотре не определить неисправность. Для этого необязательно иметь огромный опыт в ремонте подвески

Важно здесь быть внимательным, а самое главное – нужно хорошо знать устройство автомобиля и понимать, какие функции выполняют узлы и детали автомобиля

Передняя подвеска

Рассмотрим переднюю подвеску легкового автомобиля. Несмотря на конструктивные особенности разных видов моделей, принципиально все передние подвески одинаковы. Правда, не все детали могут быть в составе подвески.

Так как у автомобиля два передних колеса, то и многие детали могут парными. Вот такой приблизительный список, что входит в состав передней подвески:

• Поворотные кулаки (или цапфы), правый и левый;
• Передние амортизаторы, правый и левый (могут быть симметричными);
• Передние пружины (в основном симметричны, но бывают правыми и левыми на некоторых моделях);
• Передний стабилизатор, он один;
• Стойки стабилизатора, их две, несимметричными бывают редко;
• Рычаги передней подвески, симметричными почти не бывают, зато могут быть верхними и нижними, также бывает многорычажная подвеска;
• Опорные подшипники, всегда симметричны, два подшипника, но бывают не на всех моделях;
• Опорные чашки, пыльники, проставки и т.д.

Опорный подшипник

Так вот, опорные подшипники бывают не на всех моделях. Их присутствие обязательно там, где вместе с поворотным кулаком поворачивается сам амортизатор или амортизаторная стойка. Подшипник позволяет амортизатору поворачиваться в своей верхней опоре свободно, без сопротивления и лишнего трения.

Опорный подшипник (ОП) находится над передней пружиной, через него проходит шток амортизатора. В зависимости от конструктивных особенностей, он может быть сборным или являться единой деталью, но так или иначе здесь происходит крепление амортизатора к переднему лонжерону кузова.

По своей сути деталь является подшипником качения, у него широкая обойма. ОП должен быть прочным, так как испытывает большие нагрузки при работе передней пружины, особенно по неровной дороге.

Неисправности опорных подшипников

Функционал амортизаторных опор

Структурно опора представляет собой элемент, изготовленный из металла и резины, составными частями которой являются:

• Прокладка резиновая – изготовлена на основе синтетического каучука и служит для гашения ударов;
• Подшипник – он необходим для снижения потерь во время трения, возникающего при движении штока.

Одновременно, она несет в себе функцию не только элемента фиксации, но и осуществляет демпфирование подвески. В случае, если бы амортизаторы имели полностью жесткое крепление на кузове, то чрезмерные колебания и вибрации не позволили бы автомобилю прослужить долго, что также бы отражалось на эффективности работы подвески.

В наше время любой автомобиль – будь то грузовой или легковой – оснащается подвеской, в которой имеются элементы, предназначенные для погашения демпферы (колебаний). Как правило, для осуществления данных процессов используются различные виды амортизаторов – газовых, гидравлических или же их комбинации. В легковом транспорте они могут быть включены в переднюю/заднюю подвески, а в грузовом – стандартно устанавливаются только на передней подвеске.

Устройство самого амортизирующего устройства требует в обязательном порядке двойных точек опоры – нижней, которая классически располагается на подвесочных частях (балке моста, поворотном кулачке, на рычаге и т.п.), и верхней, устанавливаемой на кузове либо раме. Точка опоры, находящиеся сверху амортизатора может создавать некоторые трудности, ибо она способна снизить до нуля эффект от мер, принятых для развязки кузова/рамы автомобиля или его подвески. Ведь любое жесткое крепление не будет давать гашения поступающих колебаний. Таким образом, амортизирующая запчасть должна монтироваться на специальные опорные компоненты, которые и будут обеспечивать развязку деталей кузова и подвески.

Признаки износа амортизаторов

Существует несколько предупреждающих знаков, по которым можно определить, когда амортизаторы нуждаются в замене. Например: ваш автомобиль после проезда через железнодорожные пути, лежачие полицейские или провалы в дороге, продолжает подпрыгивать после совершившегося факта.

Другими признаками являются необычные шумы на кочках, чрезмерный крен кузова в поворотах или при торможении, когда передняя часть автомобиля резко ныряет вперед. Так как амортизаторы изнашиваются постепенно, то легко можно привыкнуть к такой езде, так же как привыкаешь к более длинному тормозному пути при износе тормозных колодок.

Как определить износ амортизаторов?

Один из способов проверки амортизаторов – это сильное нажатие на каждый угол вашей машины. И если автомобиль продолжает подпрыгивать после того, как вы отпускаете, то пришло время заменить амортизаторы. Тем не менее, для этой проверка может потребовать довольно много сил и во многих внедорожниках или пикапах не удастся проверить амортизаторы данным образом.

Вместо этого, вам необходимо обратиться к квалифицированному механику для проверки амортизаторов на подъемнике. Механик сможет увидеть, есть ли серьезные протечки (амортизаторы заполнены жидкостью), изношены ли опоры или втулки и есть ли физические повреждения, такие как вмятины.

Несмотря на рекомендацию, что замена амортизаторов должна осуществляться через определенные промежутки времени (чаще всего мы это слышим от продавцов автозапчастей), например, каждые 80 000 километров. Однако надобность в замене может варьироваться в зависимости от транспортного средства, участка дороги и загруженности автомобиля.

При частой езде по грубой, неровной дороге, которая дает дополнительную нагрузку на амортизаторы, вам, вероятней всего, придется менять их чаще, чем при езде по гладкой автостраде. Так же при перевозке тяжелых грузов амортизаторы изнашиваются быстрее.

Что такое опорный подшипник и для чего он нужен

Чтобы понять, что такое опорный подшипник и какую роль он играет в подвеске, необходимо понять, как работает сама подвеска, в данном случае передняя. Например, на всем вам известной «десятке», то есть , используется независимая передняя подвеска, в ее состав входят гидравлические стойки и пружины.

Причины отказа подшипника тяги

Если на транспортном средстве неисправна или изношена, это может оказать давление на коленчатый вал. Давление влияет на упорный подшипник, заставляя его в противоположном направлении. Это предотвращает надлежащую переноску нагрузки. Загрязнение грязи также может привести к сбою подшипника. Другие причины включают несоосность, плохое покрытие поверхности коленчатого вала и перегрузку. Когда дело доходит до перегрузки, это может быть связано с чрезмерным давлением гидротрансформатора, езде на педаль сцепления и сбоем в сборе на переднем жестком диске.

Передние стойки как вы знаете, необходимы для того чтобы гасить колебания, которые возникают в пружинах во время движения автомобиля. Нижняя часть стойки крепится в поворотном кулаке, а верхняя – к кузову машины.

Правильная сборка упорных подшипников обеспечивает выравнивание конических и опорных торцевых поверхностей. Затяните болты основной крышки и убедитесь, что главный колпачок обращен к задней части двигателя. Вставьте коленчатый вал вперед в блок, чтобы обеспечить выравнивание. Затяните болты основной крышки, удерживая в этом положении коленчатый вал. Наконец, заверните затяжку. Обязательно затяните болты до 10-15 футов.

Начните поиск, просмотрев любую страницу для панели поиска, а затем введите «упорный подшипник», чтобы получить список доступных коленчатых валов. Те, кто ищет этот тип подшипников, могут также искать «часть коленчатого вала» или «упорный подшипник полумесяца». Присмотритесь к описаниям предметов и фотографиям, чтобы убедиться, что подшипник является правильным для вашего автомобиля. Помните о размерах и требованиях к транспортному средству, чтобы сделать лучший выбор.

Принято считать частью амортизатора, он необходим для подвижного соединения стойки амортизатора с кузовом автомобиля. Само название этой детали – опорный подшипник, уже говорит о его прямом предназначении, то есть он является своего рода опорой для стойки переднего амортизатора. Расположен «опорник» в точке соединения стойки к кузову автомобиля. В таком месте опорный подшипник подвергается большим осевым нагрузкам, однако тем самым он предотвращает неисправность других более важных и дорогих деталей, таких как амортизаторные стойки.

Пружинные подшипники опорных стоек являются частью пружинного демпфирования системы, действующими в качестве интерфейса между пружинной стойкой и кузовом автомобиля. Как важный элемент конструкции подвески оси, они способствуют оптимальному контакту между шинами и дорожной поверхностью и повышают комфорт за счет изоляции шума шины и шума дороги от кузова автомобиля.

Они также должны облегчать точное вращение пружины на передней оси вокруг продольной оси. Где области применения обеспокоены, проводится различие между опорными подшипниками амортизационной стойкой для передней оси и те, для задней оси. Поскольку требования этих областей применения не являются теми же, амортизационной стойкой подшипников опорных для передней оси спроектированы и построены по-разному для тех, для задней оси.

Ремонт опоры амортизаторной стойки

Если оказалось, что подшипник в порядке, а причина стука кроется в износе демпфера или другого элемента, не являющегося ответственным узлом конструкции — можно произвести ремонт опоры.

Как проводится реставрация подшипника: реконструкция подушки на видео

В данном случае мы видим исправную резиновую подушку, которая просто изменила размер в процессе эксплуатации. Усадку можно скомпенсировать, установив прокладку, изготовленную на станке.

100% работоспособность опоре вернуть не удастся, но пробег в несколько тысяч километров вы себе обеспечите, причём без видимых проблем в комфорте и безопасности.

Несмотря на то что опора стойки амортизатора является ответственным узлом, восстановить её работоспособность можно без обращения в сервис. В зависимости от тяжести повреждения вы выбираете между установкой нового узла, заменой изношенных компонентов или ремонтом. Решение зависит от вашей квалификации и стоимости комплектующих.

Устройство

Разберем для начала его устройство…

Перед нами картинка упорного подшипника. В верхней его части расположены три шпильки для его крепления и одно центральное крепление через внутреннюю часть опоры.

Данное видео создано для разъяснения сути установки опорного подшипника, о назначении которого почему-то большинство автолюбителей забывают. Знают лишь о назначении амортизаторов и пружин, хотя опора является не менее важным элементом в подвеске автомобиля.

Видео

В данном видео рассмотрим где расположена опора, как она крепится и работает, в общем всю необходимую информацию о верхней опоре на моделях авто с подвеской МакФерсон.

Рассмотрим устройство и работу стойки МакФерсон на простом рисунке. Как видно из рисунка на видео стойка представляет собой трубу с наваренными опорными чашками для крепления пружины. Внутри находится картридж это резиновый амортизатор «кекс».

В нижней части стойки имеется крепление для связи опоры с поворотным кулаком. В верхней части стойки и устанавливается подшипник, служащий верхней опорой. Опора через амортизационную стойку соединяет брызговик кузова с подвеской.

В стакане брызговика имеются три отверстия, куда входят шпильки верхней опоры, на которые для крепления сверху наворачиваются гайки.

Благодаря шариковому подшипнику стойка МакФерсон вместе с кулаком может, вращаться в ту или другую сторону повторяя движение колеса. Следовательно, если бы верхняя опора не имела подшипника, то стойка, как и колесо с трудом могли бы поворачиваться влево или вправо.

Теперь давайте рассмотрим опору в разрезе, чтобы лучше уяснить принцип его работы на автомобиле.

Опора состоит из трех частей…

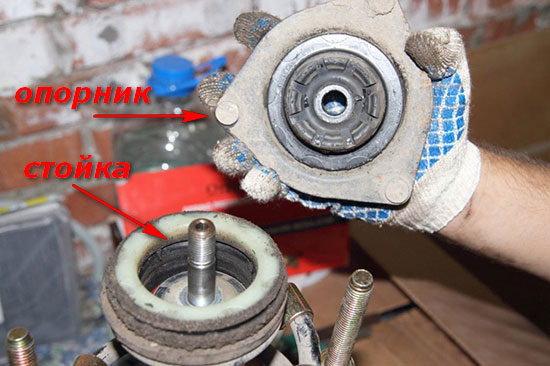

Верхняя часть, где находятся три шпильки ее крепления и нижняя часть опоры. Внутри находится сам опорный шариковый подшипник.

Через внутреннюю обойму шарикового подшипника проходит шток амортизатора, на конце которого имеется резьба для крепления штока. На выступающую часть штока наворачивается гайка, закручивающаяся предписанным моментом.

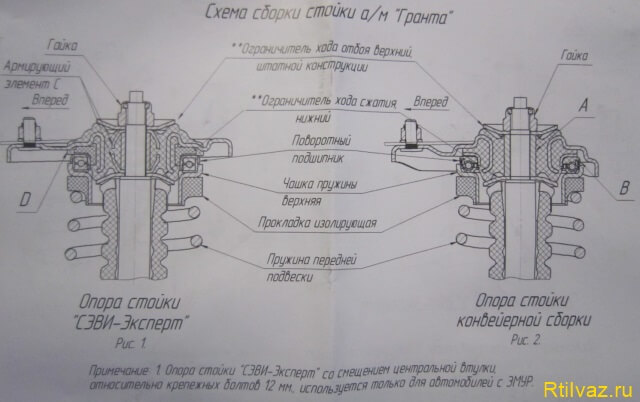

Схема сборки стоек а/м КалинаСхема сборки стоек а/м Гранта

На видео выше (см. картины) показаны:

• Крепление верхней части стойки к стакану брызговика кузова;

• Сама стойка в разобранном виде с пружиной и верхней опорой;

• Опорный подшипник (бывают несколько видов).

Предназначение опорного подшипника…

Верхняя опора служит для сглаживания нагрузок, идущих от колес через амортизатор на кузов автомобиля и их равномерного распределения.

Износ опорного подшипника

По мере эксплуатации опорный подшипник изнашивается и скрежет, скрип, подстукивание и самое опасное, это когда появляется люфт. Все это отражается на состоянии самой стойки и всего колесного узла.

Так если поднять автомобиль на подъемнике и подвигать колесом по сторонам, вправо/влево, то будет заметен большой свободный ход всего узла, что подскажет нам, что опорный подшипник требует замены.

Если же посмотреть при этом сверху, где крепится шток амортизатора, то будет заметно его движение из стороны в сторону. Также можно приложить руку к верхней части амортизатора, где находится гайка крепления штока. В этом месте люфт отчетливо ощущается.

При износе шариков подшипника возрастает нагрузка на элементы передней подвески, ухудшается управляемость автомобиля. Следовательно, все это отрицательно сказывается на общей безопасности движения.

Замена опоры стойки

Для замены опорного подшипника стойку необходимо снять с автомобиля, разобрать, предварительно сжав пружину специальными стяжками. Снимается неисправная опора, устанавливается новая, затягивается гайка крепления штока, снимаются стяжки и стойка устанавливается на автомобиль.

После замены опор автомобиль рекомендуется проверить на стенде сход-развал, для проверки углов установки колес.

Все на этом, пишите комментарии. Удачи Вам, дорогие читатели блога RtiIvaz.ru и до скорых встреч!

Читайте еще:

Типы и конструкции опор амортизаторов

Сразу следует отметить, что верхние опоры необходимы только для амортизаторов с верхним креплением типа шток. Амортизаторы, устанавливаемые с помощью проушин, крепятся к деталям подвески и кузову автомобиля через резиновые втулки или сайлентблоки. При этом верхние опоры амортизаторов используются преимущественно на легковых автомобилях, хотя на многих отечественных авто (ВАЗ «Классика», ВАЗ-2121 и другие) используются амортизаторы с креплением типа «проушина-проушина».

Все опоры амортизаторов можно разделить на две больших группы:

• Неразборные (чашеобразные, тарельчатые);
• Разборные (составные).

Неразборные опоры амортизаторов представляют собой цельную резинометаллическую деталь, которая наиболее часто используется в передней подвеске. Основу опоры составляет «сэндвич» из резиновой подушки, привулканизированной к внешней и внутренней металлическим чашам (корпусам). Опора крепится к кузову автомобиля внешним корпусом, в юбке которого предусмотрено три (реже — четыре или два) отверстия под болты. В центре опоры предусмотрено отверстие под шток амортизатора, а в верхней части — ограничитель отбоя (обычно он не жестко крепится к опоре), который представляет собой стальную чащу, ограничивающую обратный ход амортизатора.

Все неразборные опоры можно разделить на два типа по способу установки штока амортизатора:

• Через втулку;
• Через подшипник.

Наиболее простые опоры обычно оснащаются металлическими (алюминиевыми или из иного металла) втулками, которые играют роль подшипника скольжения. Более дорогие и сложные опоры имеют радиально-упорные шариковые подшипники. В любом случае подшипник обеспечивает свободное проворачивание штока амортизатора вокруг своей оси. Однако существуют опоры, конструкция которых принудительно предотвращает вращение штока.

Также неразборные опоры делятся на два типа по способу удерживания пружины амортизационной стойки:

• Без чаши для пружины;
• С чашей для пружины.

В первом случае опорная чаша пружины является отдельным компонентом, который устанавливается на шток амортизатора и прижимается к опоре, либо крепится иным способом к кузову автомобиля. Во втором случае чаша пружины жестко крепится к опоре, зачастую на ней предусмотрена резиновая подушка с канавкой под последний виток пружины.

Опоры данного типа обычно монтируются под установочным отверстием, то есть — доступ к ним есть только со стороны колесной арки. Это сделано неспроста: чаще всего опора испытывает нагрузки, направленные вверх, поэтому упором в кузов обеспечивается максимальная надежность всего узла. При этом болты опоры обычно жестко соединены с ее внешним корпусом (поэтому они не проворачиваются), а вверху (в подкапотное пространство или в багажное отделение) располагаются гайки.

Для защиты гайки штока амортизатора во многих опорах предусмотрен пластиковый колпачок. Он вставляется в колодец ограничителя отбоя, удерживаясь за счет сил трения или с помощью защелок.

Составные опоры амортизаторов имеют более простую конструкцию, чаще всего они используются в задней подвеске легковых автомобилей малой массы. Наиболее часто такая опора состоит из трех основных деталей — верхней и нижней резиновых втулок, и металлической распорной втулки. Также к опоре можно отнести и резиновый буфер сжатия, который надевается на шток амортизатора и упирается в нижнюю втулку.

Резиновые и распорная втулка в сборе составляют сайлентблок, который жестко удерживается в отверстии кузова. Шток амортизатора вставляется в опору, буфер сжатия упирается в нижнюю втулку (обычно через шайбу), и получившаяся таким образом опора фиксируется с помощью наворачиваемой на шток гайки.
