Как и куда подключить видеорегистратор в автомобиле правильно как провести, проложить провод от видеорегистратора схема

Крепление проводов

Существует два способа крепления проводов, которые идут к регистратору от источника питания.

Скрытая установка предполагает фиксацию проводов под приборной панелью, а затем под обшивкой стойки

При использовании такого способа важно оставлять возле гаджета немного свободного провода, что регистратор было удобно поворачивать при необходимости.
Открытая установка предполагает использование пластиковых скобок для фиксации проводов на боковой стойке и потолке. Скобки на липучках, они входят в комплектацию многих моделей

Данный способ не самый надёжный, но более простой в исполнении. Что касается сомнительной надёжности, липучки буду часто отклеиваться.

Как подключить видеорегистратор в машине без прикуривателя AutoHack

Видеорегистратор является частью системы безопасности средства передвижения и сегодня необходим автовладельцам для лучшего контроля над ситуацией на дороге или как свидетельство невиновности при ДТП. Мы уже писали о том как выбрать видеорегистратор и составляли рейтинг лучших 5-ти моделей автомобильных регистраторов.

Регистратор устанавливается в салоне в любом месте, где водитель сочтет удобным для себя. Как правило, это под лобовым стеклом, на приборной доске или рядом с зеркалом заднего обзора. Когда место определено, возникает вопрос: как подключить устройство? Стандартное решение – это подключение видеорегистратора через прикуриватель.

Подключение видеорегистрационного оборудования без прикуривателя

Вообще-то, стандартный способ подсоединения рекомендуется компанией-производителем, но прикуриватель перестает выполнять свое непосредственное предназначение, а проходящий вниз по лобовому стеклу провод очень скоро начинает раздражать. Особенно часто возникает вопрос у владельцев отечественных авто: как подключить видеорегистратор в машине без прикуривателя, к примеру, на «Лада-Калина» или другом автомобиле российского производства? Задача ясна – требуется убрать провод питания, чтобы он не мешал обзору, сохранив при этом функциональность системы. То есть, видеонаблюдение и видеозапись должны вестись постоянно, как при движении, так и во время непродолжительных стоянок.

Первый вариант подключения видеорегистрационного устройства, минуя использование прикуривателя, – это подсоединение к проводу для питания аудиооборудования. Обнаружить его просто – он желтого цвета и имеет спецмаркировку (АСС). Но проблему болтающегося провода это не решит.

Второй вариант – подключение через систему освещения салона (плафон), который включается сразу после снятия автомобиля с сигнализации. Он располагается достаточно близко к лобовому стеклу, и провод питания видеорегистратора спокойно прячется под обшивку салона. Этот вариант имеет свои неоспоримые достоинства:

• отсутствие проводов;
• свободный работающий прикуриватель;
• видеорегистратор функционирует не при включенном зажигании, а пока водитель находится в салоне.

Регистратор может отключаться автоматически при долгих перерывах в работе или с разрядкой аккумулятора.

Третий вариант – это подключение видеорегистратора прямо от аккумулятора. Это несколько сложнее, но вполне осуществимо.

После определения места расположения устройства, через переходник подключается провод необходимой длины

При подключении очень важно соблюсти полярность, иначе регистратор сгорит. Затем, под обшивкой провод с предохранителем аккуратно выводится к моторному отсеку, где плюс запитывается от аккумулятора, а минус – в любом месте «отрицательной» проводки. Так можно подключить в машине видеорегистратор без прикуривателя, например в ВАЗ 2114

Так можно подключить в машине видеорегистратор без прикуривателя, например в ВАЗ 2114.

Вы узнали, как подключить видеорегистратор в машине без прикуривателя, и теперь следует запомнить некоторые правила, которые продлят срок службы вашего видеорегистрационного устройства. Итак:

• на время продолжительной стоянки транспортного средства забирайте регистратор с собой. Рекомендуется вместе с креплением, чтобы не провоцировать воров поискать основную часть прибора в бардачке;
• для бесперебойной работы регистрирующего устройства пользуйтесь только рекомендованной производителем картой памяти, избегая бюджетных вариантов;
• видеорегистратор должен включаться сразу после того, как водитель сел в машину, до момента старта. ДТП может произойти в любую секунду и запись с вашего регистратора может помочь в объективном разбирательстве.

Устанавливая регистратор в своем автомобиле без прикуривателя выбранным способом, нужно помнить, что эстетическая привлекательность устройства должна сочетаться с остальным техническим оснащением салона и не портить обзор проводами и другими элементами, которые лучше скрыть.

Способы подключения видеорегистратора

Подключение видеорегистратора к плафону освещения

Данный метод подключения регистраторов нашел самое большое распространение среди автолюбителей. Ведь в большинстве моделей автомобилей он достаточно прост, позволяет максимально скрыть все провода, обеспечивает должную надежность питания девайса и одинаков практически для всех моделей автомобилей.

Благодаря этому именно его мы рассмотрим в первую очередь:

• Перед тем, как подключить видеорегистратор к плафону освещения, нам предстоит выполнить прокладку провода. Делать мы это будем под обшивкой салона, поэтому у большинства моделей автомобилей вам понадобиться кроме плафона освещения снять солнцезащитные козырьки.
• Следующим этапом подключения является определение необходимых нам клемм или проводов, к которым предстоит подключение. Нам необходимо найти соответственно «плюс» и «минус». Делаем это при помощи обычного тестера.

На фото указано, как должны подключаться провода

Определившись с нужными проводами на плафоне освещения, убедитесь, что напряжение на них присутствует постоянно. Дело в том, что на некоторые из подходящих к плафону проводов напряжение подается только при открытии дверей

Очень важно не подключиться именно к ним.
Окончательно определившись с необходимыми проводами, делаем надрез на изоляции и подключаем к ним питание регистратора. После выполнения этого провода следует качественно заизолировать

В некоторых моделях автомобилей имеется возможность подключиться к клеммам плафона. Поэтому выполняем подключение, исходя из удобства и рациональности.

Вариант подключения к плафону освещения

На последнем этапе подключения аккуратно укладываем проводку полностью, исключая перегибы. Устанавливаем на место плафон освещения и солнцезащитный козырек, и вообще приводим салон в надлежащее состояние.

Подключение регистратора к системе зажигания

Но не только к плафону освещения подключение регистратора возможно на данный момент.

Кроме того достаточно широко применяется подключение к системе зажигания. Это позволяет видео регистратору включаться в работу в момент поворота ключа зажигания. Но на пути этого метода есть огромный недостаток — полное отсутствие универсальности для разных моделей автомобилей.

Итак:

• Если вы решили подключить регистратор к системе зажигания своими руками, то, прежде всего, следует проложить провод. Делать это проще всего вдоль лобового стекла с левой стороны машины.
• После прокладки провода вам следует отыскать на замке зажигания клемму «+», на которой появляется напряжение после поворота ключа. Для каждого автомобиля это могут быть разные клеммы, и поэтому определять необходимую вам       придется методом «научного тыка».
• «Массу» можно подключить непосредственно к корпусу автомобиля в любом удобном для вас месте. Некоторые используют для подключения «-» контакты автомагнитолы.

Подключение регистратора к системе зажигания

Выполнив подключение, проверяем работоспособность нашего регистратора и качество видео, качественно изолируем места подключения и восстанавливаем нарушенную обшивку автомобиля.

Другие способы подключения видеорегистратора

Кроме описанных выше существуют и другие альтернативные способы подключения регистратора. Прежде всего, это использование специального раздвоителя прикуривателя.

Цена на данный девайс не так высока, но он позволяет достаточно просто решить проблему подключения к электросети автомобиля разных устройств. Хотя многие отмечают низкое качество таких раздвоителей, представленных на рынке.

Раздвоитель прикуривателя

Еще одним вариантом решения проблемы наша инструкция считает использование специальных раздвоителей в блоке предохранителей. Данное устройство устанавливается на клемму одного из предохранителей и позволяет подключать сразу несколько дополнительных устройств.

Здесь достаточно важно установить данный раздвоитель после предохранителя, дабы он мог выполнять защитные функции и для вновь подключенных устройств. При этом мощность этих устройств не должна быть очень высока

Что нужно знать при подключении видеорегистратора

Подключить записывающее устройство можно куда угодно. Любой фонарик, лампочка, электроприбор работают от электричества, которое идёт от аккумулятора по проводке. Если найти плюсовой вывод, то подключиться к нему не составит труда. Вопрос в том, как он будет работать. Например, если это потолочный фонарь, то туда напряжение поступает постоянно, в отличие от прикуривателя. Большинство приборов работают только с включенным зажиганием, что не очень предпочитает видеорегистратор. Проще говоря, от прикуривателя он будет работать только при заведённой машине. Ну или придётся не высовывать ключ из замка, когда пойдёте в магазин или ещё куда-то.

От прикуривателя регистратор работает только при заведенном автомобиле

Также важным моментом является напряжение. Камера потребляет всего 5 Вольт, когда в автомобильной сети 12. Чтобы устройство не сгорело, приходится в цепь питания включать преобразователь и иметь . Это прибавляет дополнительных хлопот и внимательности. В том случае, если вы подключаетесь к магнитоле, то блок питания не нужен. Но помните, что не все аудиосистемы работают от 5 Вольт. Есть много видов, потребляющих стандартное напряжение. Тогда понадобится преобразователь, который часто идёт в комплекте с регистратором.

Виды видеорегистраторов

Существует несколько вариантов моделей регистраторов:

• моноблочная конструкция, содержащая видеокамеру и блок регистрации в одном корпусе;
• разнесённая конструкция, камера и блок регистрации выполнены в отдельных корпусах.

Разнесённая конструкция изначально предназначена для скрытого монтажа, при этом блок регистрации располагается под приборной панелью, запитывается стационарно, провод от камеры прячется в переднюю или боковую стойку. Такой вид установки предполагает профессиональный монтаж со снятием панелей облицовки салона и скрытой укладкой проводов.

Моноблочные модели в основном крепятся на лобовом стекле с помощью присоски или двухстороннего скотча. Комплект поставки  включает в себя адаптер со шнуром подключения питания. Адаптер подключается вместо прикуривателя, провод прокладывается в открытом виде до места установки прибора.  Схема адаптера содержит в составе DC-DC преобразователь для понижения питающего напряжения до 5В, а так же предохранитель.

Преимуществ подключения к плафону освещения несколько:

1. Внутрисалонный плафон освещения расположен в передней части крыши автомобиля, максимально близко к лобовому стеклу. Так как видеорегистраторы преимущественно крепятся в верхней части лобового стекла, маршрут прокладки и длина провода питания до него оказываются оптимальными.
2. Наличие напряжения на плафоне освещения, даже при отключенном зажигании, позволяет вести запись событий не только во время движения, но и при стоянке с заглушенным двигателем, например, для записи беседы с сотрудником ГИБДД.
3. Гнездо прикуривателя остаётся свободным и может использоваться по прямому назначению, для подключения или зарядки других устройств.

Полезные советы и меры предосторожности

Обязательно обесточьте бортовую сеть перед началом работ по подключение видеорегистратора – просто снимите с аккумулятора клемму. Также стоит придерживаться рекомендаций по монтажу и дальнейшей эксплуатации.

1. Надежно изолируйте соединения.
2. Подавайте питание посредством предохранителя.
3. Сначала проверьте, насколько правильно выполнены все соединения, только потом прикрепите клемму на аккумулятор.
4. Строго соблюдайте полярность при подключении гаджета.
5. Следите за тем, чтобы внутрь корпуса не попадала влага, в противном случае питание должно быть отключено.
6. Позаботьтесь о приобретении карты памяти, объёма которой будет достаточно.
7. Всегда забирайте девайс с собой, если автомобиль долго не эксплуатируется. Крепление тоже лучше не оставлять, в противном случае вор его заметит и решит, что стоит поискать остальное в вещевом ящичке.
8. Немедленно отключайте видеорегистратор, если почувствовали в салоне дым или странный запах, в противном случае возможно внезапное возгорание.
9. Включайте запись сразу после того, как сели за руль, поскольку непредвиденные обстоятельства не зря называют именно так. Происшествие на дороге может произойти в любой момент.
10. Если регистратор вышел из строя, можете избавить себя от попыток отремонтировать гаджет, поскольку внутри него нет ничего, что рядовой пользователь мог бы починить самостоятельно. Обратитесь в сервис.

О том, как подключить светодиодную ленту на автомобиль, вы сможете прочитать в подробной статье нашего специалиста.

Меры безопасности

Есть несколько обязательных условий эксплуатации видеорегистратора, которые водителю придётся неукоснительно соблюдать.

• при установке регистратора и в процессе его эксплуатации следует тщательно избегать попадания влаги внутрь корпуса (этот совет особенно актуален зимой, когда в салоне образуется конденсат). Если вода всё-таки попала в устройство, следует немедленно отключить питание;
• если после подключения регистратора в салоне появился странный запах или дым, устройство необходимо срочно отключить, поскольку дальнейшая эксплуатация может привести к возгоранию;
• если регистратор вышел из строя из-за неправильного подключения или в результате падения, его не стоит пытаться ремонтировать самостоятельно. В нём просто нет частей, которые мог бы починить рядовой пользователь. Всё, что может сделать владелец — отнести устройство в сервис, к квалифицированным специалистам.

Итак, подключить видеорегистратор несложно. Для этого не нужны сложные схемы и глубокие познания в электротехнике. Всё, что для этого требуется — терпение и умение пользоваться паяльником.

Как подключить видеорегистратор в машине без прикуривателя

p, blockquote 19,0,0,0,0 —>

Большинство видеорегистраторов бюджетной и средней ценовой категории в комплекте имеют шнур для подключения к питанию с разъемом под гнездо прикуривателя. Как ни странно, до сих пор автопроизводители не устанавливают других разъемов питания для бортовой сети. В некоторых случаях было бы удобно, например, если такой разъем стоял возле плафона. В реальной практике так делают некоторые автокулибины.

p, blockquote 20,0,0,0,0 —>

Постоянно болтающийся витой провод от видеорегистратора, ведущий к прикуривателю, находится в зоне постоянного обзора водителя и мало кому будет приятен. Поэтому существуют различные варианты «спрятать» такую электропроводку.

p, blockquote 21,0,0,0,0 —>

Выполнив подключение вы сможете:

1. Считывать коды ошибок и стирать их с ЭБУ.
2. Вести журнал поездок и расхода топлива.
3. Отображать в режиме реального времени:

• обороты двигателя;
• скорость автомобиля;
• давление масла;
• температуру охлаждающей жидкости;
• показания со всех имеющихся датчиков;
• и многое другое!

Сканер совместим с устройствами на базе iOS, Android, Windows

От блока предохранителей

Наиболее простой и надежный способ — проложить проводку от блока салонных предохранителей. Для этого можно воспользоваться каким-нибудь штатным предохранителем, сделав от него отвод по плюсовой шине питания.

p, blockquote 23,1,0,0,0 —>

Так как видеорегистратор потребляет небольшой ток, лучше делать отвод плюсовой шины от предохранителей номиналом не более 10 Ампер. Можно установить дополнительный предохранитель.

p, blockquote 24,0,0,0,0 —>

Видео — как подключить видеорегистратор в машине от блока предохранителей:

p, blockquote 25,0,0,0,0 —>

p, blockquote 26,0,0,0,0 —>

Перед установкой отвода следует убедиться, что при включении зажигания на предохранитель подается плюс питания. Минусовую шину можно пустить от массы авто.

p, blockquote 27,0,0,0,0 —>

Провода питания укладываются вдоль периметра лобового стекла под обшивку. На выходе припаивается разъем, который можно снять от проводов питания, поставляемых в комплекте с видеорегистратором.

p, blockquote 28,0,0,0,0 —>

Видео — как подключить видеорегистратор в машине через Power Magic:

p, blockquote 29,0,0,0,0 —>

p, blockquote 30,0,0,0,0 —>

К плафону освещения

Более рациональный способ – сделать отвод питания от плафона освещения салона.

p, blockquote 32,0,0,0,0 —>

Но не во всех автомобилях такое возможно. В некоторых авто нет постоянной положительной шины на плафоне, напряжение может подаваться туда только при включении габаритов. В таком случае этот вариант невозможен.

p, blockquote 33,0,0,0,0 —>

Видео — как подключить видеорегистратор в машине к плафону освещения через USB-хаб:

p, blockquote 34,0,0,1,0 —>

p, blockquote 35,0,0,0,0 —>

Если же постоянная положительная шина в плафоне присутствует (в этом можно убедиться и без схемы, если при включенном зажигании измерить напряжения на всех контактах плафона относительно массы авто), то можно сделать отвод плюсового напряжения от плафона. Минус можно взять от кузовных деталей либо контактов плафона.

p, blockquote 36,0,0,0,0 —>

В остальном установка разъема питания аналогична предыдущему варианту.

p, blockquote 38,0,0,0,0 —> adsp-pro-2 —>

Преимущество данного способа – минимальная длина токоведущих проводников, недостаток – сложность схемотехнического подключения.

p, blockquote 39,0,0,0,0 —>

как подключить видеорегистратор в машине без прикуривателя



Как подключить регистратор без прикуривателя

В разделе Сервис, Обслуживание, Тюнинг на вопрос Подскажите пожалуйста, как подключить видеорегистратор к прикуривателю на ВАЗ 2106? Желательно подробно)) заданный автором Павел Подолюк лучший ответ это с любым видеорегом должен быть переходник USB со штекером прикуривателяСовсем забыл — александр сергеевич прав)) )этот переходник должен быть понижающим до 5 вольтНапрямую в 12 совать — спалишь (((Первоисточник втыкай и будет тебе счастье)) если нет — купи в любом салоне сотовой связи

Привет! Вот подборка тем с ответами на Ваш вопрос: Подскажите пожалуйста, как подключить видеорегистратор к прикуривателю на ВАЗ 2106? Желательно подробно))

Ответ от SerzКакие специалисты!!? Охренеть! Какой провод? какая магнитола? Дурдом сплошной. Какой провод USB? Этот провод служит для записи с Твоего регистратора на компьютер. У Тебя видеорегистратор шнур с наконечником ЕВРО, а прикуриватель обычный Наш Российский. Он не пойдет Ничего перемыкать не надо и магнитолу так же не трогай. В магазине есть переходник продается стоит он от двухсот ,(два выхода) и пятьсот три выхода. Не вздумай резать провода на регистраторе. Просто если питание на ВАЗ2106 постоянное на прикуриватель, надо Самому штеккер руками отключать.

Ответ от MYSLIVECПросто воткнуть штекер видеорегистратора в прикуриватель. при введении штекера автоматическт включается и видеорегистратор. Бывает так, что штатный штекер не доходит до конца и не достаёт до контакта отечественных авто. Что делать? Либо самому увеличить длину центрального контакта штекера, либо купить разветвитель на 3-4 очка и пользоваться им. Других проблем с подключением к шахе не вижу.

Ответ от KillAllPeoplEесли есть магнитола, то она скорее всего подрублена к нему, вытаскивай магнитолу и прикручивай к проводку массы (обычно желтый и красный) массу регистратора. Если магнитолы нет, вытаскивай прикуриватель, ищи на нем проводок массы, если есть возможность припаять к нему массу с регистратора. если нет, сделай скрутку, заизолируй изолентой. Еще как вариант провести через потолок, с правой или левой стороны, подключить к плафону освещения, сделать выключатель, провести провод под уплотнителем двери и под козырьками. Так ты поставишь регистратор за зеркало заднего вида и провода не будут мешаться.Добавил:Чтобы сделать так чтобы включался при повороте ключа, надо подключать его к замку зажигания, в рулевой колонке, там контактная группа, не помню точно какие провода, надо на месте тестить. Но имхо через всю панель вести гемор, лучше впаять выключатель и провести с плафона

Ответ от Александр сергеевичЕсли «электрикой вообще никак»-к электрику. А то спалишь. Питание на регистраторах есть 12в и 5в.

Привет! Вот еще темы с нужными ответами:

Процесс установки

Сейчас – подробно о подключении видеорегистратора к освещению, с описанием всех этапов.

Что нужно для монтажа

Для подсоединения регистратора к потолочному плафону потребуются следующие подручные инструменты:

• 2 отвёртки – крестовая и плоская;
• провода для подключения;
• кусачки;
• паяльник;
• изолента;
• крепёжные скобы с липучками;
• мультиметр.

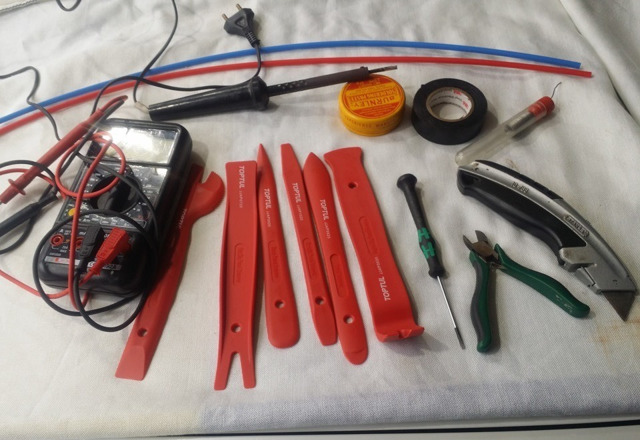

Необходимые инструменты.

Снятие плафона освещения салона

Первое, что необходимо сделать – снять плафон освещения в салоне автомобиля. Вначале убирается защитный корпус. В зависимости от марки авто, снять его можно с помощью пластиковой лопатки, поддеванием острым предметом или просто руками. После снятия защитного корпуса нужно будет открутить крепежи плоской или крестообразной отвёрткой. Затем светильник без помех извлекается. Если что-то мешает, то, вероятно, у плафона есть дополнительное крепление. Чтобы определить его расположение, стоит снова поддеть светильник лопаткой или острым предметом.

Места крепления плафона.

Нюансы подключения проводов

После снятия плафона начинается этап присоединения проводов. Пошагово технология работ такова:

1. Выполняется прокладка проводов. Чтобы они не были видны, их нужно завести под обшивку салона. Для этого, помимо плафона, потребуется снять солнцезащитные козырьки и покрытие боковых стенок ветрового стекла.
2. Определить полярность проводов или клемм на регистраторе и плафоне. В этом поможет мультиметр, но часто всё понятно по цвету обмотки: красная – у «плюса», чёрная – у «минуса». Отрицательный провод видеорегистратора нужно подводить к такому же контакту на плафоне, положительный – к «плюсу».
3. Аккуратно надрезать изоляцию на проводах от лампы. Контакты спаиваются друг с другом, места соединений тщательно изолируются. Соединение проводов должно быть максимально надёжным, иначе в работе регистратора будут сбои – помехи, искажения картинки.

Пример подключения на Renault Megane.

Проверка и сборка

Последний этап – убедиться, что все места соединений прочно заделаны, и проверить мультиметром напряжение на каждом проводе. После этого можно включать видеорегистратор, проверять качество картинки, отсутствие помех. Если всё работает, то можно приступать к укладыванию проводов. Стоит следить, чтобы не было перегибов, заламываний. Корпус плафона устанавливается на место, вешаются козырьки, все участки обшивки салона приводятся в изначальный вид.

Готовую конструкцию прячут внутрь плафона.

Основные способы

В случае, когда прикуриватель неисправен или занят другими устройствами, пользуются нестандартными методами подключения видеорегистратора. С их помощью отпадет необходимость использовать лишние разъемы.

Видеорегистратор подсоединяется следующими способами:

• через плафон освещения, располагающийся на потолке;
• к зажиганию;
• сразу к аккумулятору;
• к питанию магнитолы;
• к внутренней поверхности прикуривателя.

Перед установкой регистратора в машине необходимо определиться где закрепить устройство.

Рассмотрим два варианта крепежа:

Плафон освещения

Если прибор расположен сверху, то видеорегистратор рекомендуется подсоединить к плафону освещения. Это самый близкий узел электроснабжения. Для осуществления задачи понадобятся следующие инструменты:

• плоская отвертка и крестовая;
• набор кабелей, с помощью которых прибор будет подключаться к электричеству;
• комплект крепежных скоб с липучками;
• изолента;
• паяльник;
• гнездо прикуривателя «мама» (необязательно).

Руководство по креплению проводов:

1. Верхний плафон освещения разбирают при помощи отвертки с крестообразным или плоским наконечником – зависит от типа крепежа.
2. Контакты плафона и регистратора соединяются плюс к плюсу, минус к минусу. Можно провести соединение концов проводки со штекером плафона.

Изолировать провода нельзя, это прописано во всех правилах пользования электротехникой. Плохое соединение нередко провоцирует помехи в записи видео, искажает запись. Чтобы определить с каким проводом соединить плафон с регистратором использует мультиметр, также поможет маркировка провород. Красный — плюс. Черный — минус.

Штатный штекер для подведения питания к регистратору не подходит – его разбирают или покупают дополнительное гнездо прикуривателя «мама». Разбор рекомендуется доверить специалисту с техническим образованием или опытом работы. Безопасность при подсоединении к плафону обеспечивает модуль питания. Он продается во многих магазинах.

Для обеспечения максимальной безопасности при подключении к световому прибору используют модуль питания. Его приобретают отдельно от набора, поскольку он не входит в комплектацию.

Пример монтажа на Ладу Гранту

Для примера рассмотрим монтаж регистратора через плафон на Ладе Гранте. На данном автомобиле плафон отключается не сразу после отключения зажигания, а минут через 10-15.

Чтобы не резать стандартный провод питания регистратора, купим гнездо прикуривателя «мама» c проводами.

Разбираем плафон. Крепится на двух шурупах и одной защелки.

Отключаем питание плафона.

Далее необходим паяльник. Паяем гнездо «мама» с плафоном. Красный провод к красному, черный к черному.

Далее вставляем питание регистратора в гнездо и все собираем обратно.

Смотрим видео монтаж через плафон.

Через зажигание

При подключении через зажигания видеорегистратор станет функционировать только после поворота ключа. Последовательность действий для монтажа устройства:

1. Фиксируют оборудование и подключают его через адаптер.
2. Кабели прокладывают по низу или вверху лобового стекла, подключают к системе зажигания.
3. Плюс от зажигания подключается к плюсу регистратора, минус к минусу. Здесь сложность только в определение где плюс и минус. Можно посмотреть схему автомобиля или воспользоваться тестером и прозвонить контакты.
4. Теперь крепят минус к минусовым контактам разводки.

Через питание магнитолы

Подсоединение происходит по стандартной процедуре – с помощью соединения проводов и изоляции точки стыка. Некоторые модели магнитол работают при напряжении 5В, тогда кабели коммутация идут стразу к штекеру.

Прежде всего, нужно измерить уровень напряжения на всех точках. Для этого применяют тестовый прибор. Штатный блок или дополнительный трансформатор находится внутри приборной панели. Регистратор монтируют на металлический силовой каркас. Стоит удостовериться, что оборудованный узел не мешает механизмам управления климат-контроля.

Не рекомендуется ставить блок питания поблизости к воздуховодам, которые нагреваются при работе. Если осуществлено подсоединение к точкам с напряжением 5В, то нужно проложить провода к участку, где будет расположен видеорегистратор.

Такое подключение – сложное мероприятие, но очень надежное. Нагрузка на аккумулятор не будет большой. Но в данном случае необходимо воспользоваться переходником или комбинацией с пуско-зарядным прибором. Дополнительно приобретают предохранитель силой тока 15 А.

Установка видеорегистратора: советы, меры предосторожности

Видеорегистратор — советы по установке Прежде чем начинать проводить какие-то работы, необходимо обесточить бортовую сеть. Для этого достаточно убрать клемму от аккумулятора. Кроме того, соблюдайте рекомендации, касающиеся монтажа и дальнейшей эксплуатации:

• Каждое соединение должно быть надежно изолировано.
• Питание подается через предохранитель.
• Перед при креплением клеммы на аккумулятор убедитесь, что вы все соединили правильно.
• При подключении регистратора будьте внимательны с полярностью.
• Смотрите, чтобы в корпус не проникала влага, иначе питание будет отключено. Для регистратора рекомендуется приобрести карту памяти, чтобы можно было записывать больше информации.
• Всегда берите регистратор с собой, если планируете долго не пользоваться автомобилем. Также не стоит оставлять крепление, потому что воры могут посчитать, что у вас есть что посмотреть в бардачке.
• Если вдруг в салоне появился дым или неприятный запах, то сразу отключите прибор, чтобы предупредить возгорание.
• Запись лучше включать сразу, как только сели в автомобиль, ведь все может быть неожиданно, никто не застрахован от аварийных ситуаций.
• Если регистратор сломался, то даже не стоит пытаться реанимировать его самостоятельно. Делается это исключительно в специализированных сервисах.
• Самостоятельное подключение видеорегистратора требует опыта работы с мультиметром, электроникой, а также проводкой. Если вы с таким столкнулись в первый раз, то лучше не экспериментируйте, а обратитесь к знающим людям.

Подключение видеорегистратора без прикуривателя в автомобиле

Некоторые видеорегистраторы содержат встроенные аккумуляторы небольшого объема – их хватает на беспрерывную запись картинки в течение 10-15 минут. Чтобы полноценно использовать устройство, нужно подсоединить устройство к бортовой сети машины. Стандартное подключение через прикуриватель неудобно тем что:

1. прикуриватель может быть занят;
2. висят лишние провода сверху вниз;
3. в некоторых машинах питание прикуривателя не отключается, при отключении зажигания, тем самым можно посадить аккумулятор.

Владелец задумывается, как использовать регистратор в автомобиле без прикуривателя, чтобы была обеспечена безопасность.
