А вам известно, как самостоятельно оборудовать покрасочную камеру?
Содержание:
- Что необходимо для создания покрасочной камеры
- Виды покрасочных боксов
- Как сделать вытяжку в гараже: преимущества
- Как сделать вентиляцию покрасочной камеры своими руками?
- Типовой проект малярки для автомобиля своими руками
- Самодельная покрасочная камера: достоинства и недостатки
- Каждой камере по сушке!
- Как обустроить камеру изнутри?
- Оборудование для окрашивания
- Необходимое оборудование
- Покрасочная камера в гараже
- Рассчитываем и подбираем оборудование самостоятельно
- Обустройство системы сушки
- Особенности устройства порошковой камеры окрашивания
Что необходимо для создания покрасочной камеры
Для обустройства покрасочной камеры в гараже потребуются такие элементы:
- Непосредственно гаражное помещение, где будет размещена покрасочная камера.
- Тепловой генератор.
- Система вентиляции.
- Тепловая пушка (печка с системой нагнетания теплого воздуха).
В расширенный перечень входят:
- Плотно закрывающиеся ворота;
- осветительные устройства;
- вентиляторы,
- управляющий пульт и другие элементы.
Конструкция и функционал зависят от финансовых возможностей исполнителя и конечной цели. Важный момент — максимальная автоматизация покрасочных работ и сушки транспортного средства.
В состав конструкции входят такие функциональные элементы:
- Тепловой насос и автоматика.
- Индивидуальная камера для окрашивания и сушки.
- Специальная вытяжка со встроенным воздушным фильтром.
- Вентиляция подачи воздуха с несколькими фильтрующими элементами разных уровней.
Это ориентировочный список, позволяющий понять масштаб работ и сориентироваться с расходами на материалы.
Виды покрасочных боксов
Принцип различия камер заключается в том, насколько устроена система вентиляции. При наличии определенных функций покрасочная камера может быть следующих типов:
- одно- и двухмоторная;
- проходная и тупиковая;
- с повышенным давлением и разрежением.
Воздух, наполненный вредными парами, циркулирует по вентиляционной системе. Организация вытяжных установок различна. Можно установить вытягивающие воздух клапаны по всему периметру покрасочной камеры. Это максимально удобный и незатратный способ.
автомобильный бокс для покраски
В некоторых автосервисах предпочитают поднятие пола на 10-15 см, а в образовавшемся зазоре монтировать вентиляционные клапаны. В таких случаях верхнее покрытие – металлическая сетка для обеспечения почти беспрепятственного проникновения воздуха. Часто в полу камеры проводят длинные неглубокие рвы для вытяжных моторов. Они так же эффективно очищают воздух. Стандартная система вентиляции выполняет следующее:
- удаление из воздуха тумана, вызванного работой краскопульта;
- поддержка нужного температурного режима;
- фильтрация загрязненного воздуха и его обратная циркуляция;
- очищение воздуха в камере перед началом покрасочных работ.
Одномоторные модели имеют вентиляционные клапаны в полу и потолке. Сверху мощные потоки воздуха заставляют окрасочный туман оседать, а встроенные в пол вытяжные установки забирают грязный воздух, фильтруют и выпускают во внешнюю среду. В двухмоторных системах вентиляционные блоки размещены с двух сторон. Нагнетая воздух, они направляют его в фильтры, тем самым обеспечивая хорошую циркуляцию чистого воздуха в помещении.
Покрасочный бокс необходимо выбирать, исходя соблюдения правил техники безопасности. Он должен быть оснащен всеми необходимыми элементами, которые обеспечат качество покраски и здоровье операторам-малярам:
- Обивка стен из пластиковой вагонки устойчива к возгоранию. При возникновении потребности в утеплении камеры можно воспользоваться минеральной ватой.
- Установка датчиков дыма и огня по всей площади камеры.
Как сделать вытяжку в гараже: преимущества
Чтобы оценить преимущества принудительной вентиляции, необходимо понимать основную суть происходящего в составе гаражного воздуха. Кроме атмосферных газов, кислорода, азота, и других естественных примесей, в воздухе присутствует влага. При пониженных температурах и низких давлениях влага из газообразного состояния переходит в жидкое (туман, роса).
Различные газы искусственного происхождения, например, выхлопные, смешиваются с воздухом, частично могут растворяться в воде. В воздухе присутствуют частицы пыли и сажи от неполного сгорания топлива, особенно при пуске холодных двигателей.
Кроме того, воздух в гараже содержит пары бензина, растворителей, смазочных масел, выделения из резиновых и пластиковых материалов. Это смесь, которая придает гаражу характерный запах, и совсем не полезна для здоровья и сохранности техники.
Вытяжка в гараже своими руками — фото:
Покрасочные работы в камерах (а гараж – типичный пример камеры), обязательно должны проводиться в противогазе, с питанием чистым воздухом, но автовладельцы действуют как камикадзе. Поэтому, сделанная своими руками вытяжка в гараже для покраски, просто сохраняет несколько месяцев жизни в расчете на одну покраску.
ВНИМАНИЕ! При покрасочных работах в типичном гараже автовладельца-«частника» концентрация паров растворителей превышает ПДК в десятки и даже сотни раз! Многие растворители, лаки и краски содержат в своем составе очень опасные канцерогены!
Часто для гаража используется совершенно недостаточный объем помещения. Бедность не порок, но, действительно, большое свинство. Что просто констатируем, не отвечаем на вопрос «кто виноват» в этом в нашей стране, и идем дальше. Даже большой гараж нуждается в вентиляции, маленькому она совершенно необходима.
Естественная вентиляция происходит путем выхода воздуха из гаража через открытые двери и ворота. Благодаря большой площади гаражных ворот смена воздуха происходит неплохо, если гараж используется только как место стоянки исправной машины: завел, выехал, заехал, заглушил.
Но гараж «частника» является почти всегда и мастерской, в которой занимаются и покраской и чуть ли не литьем металла. Здесь естественной вентиляции точно не хватит, и приходится делать искусственную.
Искусственная вентиляция, присутствующая в 60-70% гаражных строений, решает задачу, для которой она предназначена, не полностью. Ее устройство предусматривает вытяжную трубу с дефлектором. В трубе образуется тяга, которой дополнительно помогает дефлектор, он же своим колпаком прикрывает трубу от попадания осадков из атмосферы.
Приточные отверстия в таких случаях расположены внизу, на уровне пола гаража и прикрыты решетками от грызунов и мелких домашних животных. Работа такой вентиляции сильно зависит от разности температур в гараже и за его пределами.
Поэтому владельцы таких гаражей всегда озабочены отоплением, и это весьма дорогостоящий вариант регулирования влажности и чистоты воздуха. К тому же и пожароопасный, так как гаражи часто отапливают не водяным способом, а с помощью электричества или печи-«буржуйки».
Принудительная вентиляция использует механическую энергию для ускорения потоков воздуха, при помощи крыльчатки или колеса с лопастями, приводимыми во вращение электродвигателем. При незначительной потребляемой мощности, исчисляемой всего десятками ватт (для гаража на один автомобиль), принудительная вентиляция обладает огромной эффективностью. В России она пока мало распространена.
Причина этого, в настоящее время, еще советские стереотипы и представления об устройстве вентиляции, когда электродвигатели были большим дефицитом. Состоятельным людям гаражи делают на современном уровне, с системами кондиционирования, но доля таких гаражей очень невелика в общем числе по России.
Как сделать вентиляцию покрасочной камеры своими руками?
Обязательным элементом камеры является вентиляция с фильтром, которая позволяет очищать воздух внутри помещения и воздух нагнетаемый снаружи от пыли, а также осаждать и выводить туман краски наружу. По способу вентиляции камеры можно разделить на следующие типы:
- Одномоторные камеры. В таких камерах воздух нагнетается в помещение сверху. Создавая давление, он осаждает туман краски вниз, который затем через отверстия в полу выводится наружу.
- Двухмоторные камеры, которые кроме верхнего, нагнетающего мотора, имеют нижний мотор, осуществляющий отсасывание воздуха из помещения наружу.

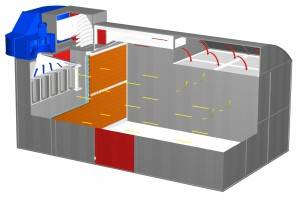

Вентиляция и сушка в покрасочной камере
К преимуществу двухмоторных камер относится лучшая циркуляция воздуха. Однако такой вариант обойдется значительно дороже и более сложен в техническом исполнении. Он окупается при большом потоке машин. В случае малого количества заказов, целесообразней установка одного мотора.
В любом случае, воздух поступающий в камеру должен быть предварительно отфильтрован от пыли, которая может вызвать дефекты покраски. Это достигается с помощью установки воздушного фильтра тонкой очистки на выходе из воздушного короба. Короб представляет собой жестяной ящик, установленный над потолком, в который с помощью улитки нагнетается воздух из улицы.
Для удаления воздуха в полу могут быть проделаны траншеи, закрываемые металлическими решетками. В них может быть установлен мотор для вытяжки воздуха. Кроме этого пол покрасочной камере для автомобилей можно поднять на 10 – 15 см за счет решетки из арматуры. В данном варианте отпадает необходимость прокапывать траншеи в полу.
Третьим более совершенным способом создания потока воздуха в камере является приточно-вытяжная вентиляция, которая может работать в трех режимах.
- Воздух активно циркулирует внутри камеры, постоянно фильтруясь и поступая обратно в камеру. Такой режим необходим для тщательной очистки воздуха от пыли перед началом покрасочных работ.
- Воздух забирается из улицы, фильтруется, прогревается до 30 градусов и поступает в камеру. Затем без фильтрации воздух выводится через отверстия в полу. Данный режим используется для поддержания постоянной температуры при покраске, а также удаления тумана из краски.
- Воздух закачивается из камеры, проходит фильтрацию и, нагреваясь до 60 градусов с помощью тэнов, поступает обратно в камеру. Этот режим используется при сушке краски.
Пол покрасочной камеры
Проектированию расположения входных и выходных отверстий системы вентиляции необходимо уделить особенно много внимания. Неудачное расположение вытяжных отверстий может привести к созданию мертвых зон в помещении и, как следствие, взвесей лакокрасочных материалов, завихрений. Это часто отрицательно сказаться на качестве покраски автомобиля.
Лак, краска и пыль довольно быстро засоряют воздухоочистные фильтры, что приводит к снижению скорости циркуляции воздуха в покрасочной камере для автомобилей и вызывает образование лакокрасочных взвесей. Чтобы быстро решить эту проблему, система вентиляции должна иметь возможность регулирования мощности подачи воздуха. Кроме этого фильтры должны располагаться таким образом, чтобы их замена занимала минимальное время.
В целях увеличения срока службы воздушных фильтров для выходящего воздуха, рекомендуется устанавливать двухступенчатые фильтры. Первый фильтр предназначается для удаления крупных частиц пыли. Следующий за ним фильтр для тонкой очистки улавливает мелкие частицы пыли, а также капельки краски, лака и других летучих соединений. Данный вариант предочистки от крупных частиц позволяет реже производить замену дорогостоящего фильтра тонкой очистки.
Производительность вентиляции для покрасочной камеры рассчитывается исходя из скорости воздухопотока в пределах 20-25 см/с. Однако при расчете необходимо учесть и отнять примерный объем, который будет занимать окрашиваемый автомобиль в камере.
Типовой проект малярки для автомобиля своими руками
Чтобы самостоятельно сделать покрасочную камеру необходимо рассмотреть и изучить множество составляющих: помещение, принцип действия, а также материалы, нужные для организации универсальной покрасочной камеры. Итак, сначала стоит определиться с теми элементами, которые нам потребуются:
- гараж или иное подходящее помещение для окраски и сушки (нежилое);
- тепловой генератор для создания оптимального температурного режима;
- тепловая пушка;
- мощная система вентиляции.
Подобный перечень является приблизительным, но в целом, описывает все основные составляющие, которые участвуют в процессе создания покрасочной камеры. Список можно и расширить до ворот, светильников, вентиляторов, пульта управления и прочего.
На самом деле тут все зависит от потребностей и возможностей конкретного человека.
На изготовление окрасочно-сушильной камеры может уйти не один месяц. Зато она получится полностью автоматизированной, и можно будет окрашивать автомобиль и высушивать его эффективно и быстро. Среди функциональных элементов камер стоит рассмотреть:
- отдельную кабину для окраски и сушки;
- вентиляцию приточного типа с разными очистительными фильтрами;
- насос тепловой и различную автоматику;
- установку вентиляции по типу вытяжной с воздушными фильтрами.
Самый простой каркасный проект малярки
Простая с точки зрения сложности выполняемых работ и экономичная покрасочная камера своими руками строится следующим образом. Сначала необходимо подобрать помещение для ее оборудования и подготовить необходимые для работы инструменты и материалы: доски для каркаса, полиэтиленовая пленка для его обшивки, рулетка измерительная и маркер, лезвие канцелярское и скотч, пила по дереву и молоток, скрепер и гвозди разных размеров.
Далее можно нарисовать чертеж и разметить доски с помощью рулетки и маркера. Потом доски подрезаются пилой по нанесенным разметкам. Из полученных деревянных заготовок необходимо сделать четыре доски по ширине камеры (180 см) и четыре доски по глубине камеры (по 150 см длиной). После этого от четырех досок длиной 220 см необходимо отрезать по двадцать сантиметров для планок (высота камеры).
Далее, из подготовленных досок сооружается каркас покрасочной камеры. Основание делается из двух досок длиной 150 см и двух досок длиной 180 см. Потом необходимо становить четыре вертикальные доски длиной по 200 см и верху вертикальных досок соорудить потолок такой же конструкции, как и основание. Таким образом, получился каркас самодельной камеры, который необходимо обшить.
Проект малярного бокса в гараже
Более функциональную покрасочную камеру, в которой можно получить высокое качество окраски автомобиля, можно организовать в гараже. Для этого стены гаража необходимо обшить пластиковой вагонкой, установить на стенах и на потолке светодиодные светильники. Далее под потолком следует установить воздухозабор, тепловую пушку, а также дополнительные нагревательные элементы.
С помощью воздуховодов воздух разводится из тепловой пушки к 6–8 нагревательным элементам (ТЭНам), расположенным по периметру теплообменника. Следующий этап работы – поднятие пола и установка решетки, под которой можно расположить фильтры напольные, вытяжку на базе вентиляторов и теплогенератор (ТЭНы или горелку).
После этого необходимо сделать въездные ворота в рабочую зону бокса. Систему вентиляции лучше сделать внешней. Для обеспечения безопасности самодельного оборудования рекомендуется учитывать следующее:
- Осветительные приборы, вентилирующие устройства и другое оборудование покрасочной камеры должно быть взрывозащищенным.
- Нагревательные элементы должны иметь защитный термостат, а все электроприборы должны быть заземлены.
- Утеплитель для стен выбирать следует негорючий (например, вата минеральная).;
- Местные вытяжные устройства установить рекомендуется в зонах повышенного накапливания паров и частиц лакокрасочных материалов.
- Система вентиляции должна быть сконструирована так, чтобы в рабочем пространстве не образовывались т. н. «мертвые зоны».
Самодельная покрасочная камера: достоинства и недостатки
Достоинства:
- Возможность самостоятельно подобрать чертежи и схемы исполнения каждой рабочей системы камеры.
- Экономия средств на начальном этапе строительства.
- Возможность приобретения качественных дорогих готовых аппаратов и совмещения их с дешевыми или самодельными частями систем.
- Возможность упрощения работы некоторых систем или замены их на более эффективные.
Недостатки:
- Нет гарантии качества и работы покрасочной камеры в целом.
- Большая вероятность ошибок, недоделок и переделок, которые будут сопровождаться дополнительными растратами.
- Затраты сил и средств на отладку работы разных режимов.
- Невозможность установки полной автоматизированной системы управления (только если не приобрести все оборудование целиком) и системы безопасности.
Еще одним важным фактором является обслуживание покрасочных камер. Для самодельных вариантов оно будет проще и значительно дешевле. Не надо будет приобретать дорогих оригинальных расходных материалов или деталей. Всегда можно заменять не комплект, а отдельные составляющие, тем самым подбирая выгодные и качественные материалы. Например, одновременное использование двух видов напольных фильтров от разных производителей или разной толщины, через некоторое время позволит сравнить их эффективность и оценить степень загрязнения.
Каждой камере по сушке!
Любая сделанная своими руками камера должна иметь аппараты для сушки. В наши дни теплогенераторы используют практически все виды топлива, от газа до почти дармового отработанного масла. Также нет проблемы в подборе необходимых функций. Однако, чаще всего мастера предпочитают инфракрасные лампы. При грамотной эксплуатации они не потребуют к себе излишнего внимания, безопасны и вполне эффективны, а также экономически выгодны.
Чтобы процесс окрашивания и высушивания прошел гладко, необходимо предусмотреть направление тепловых потоков поступающего воздуха. Нельзя допустить, чтобы одна из частей поверхности нагревалась сильнее, чем остальные.
Так называемый пульт управления должен находиться в удобном для осуществляющего работы человека месте. Также правила хорошего тона требуют, чтобы управление сушкой, фильтром и вентиляцией осуществлялось с одного устройства. В общем, постарайтесь обеспечить максимально удобную обстановку.
Как обустроить камеру изнутри?
Как обустроить камеру изнутри?
Вопрос, какие материалы использовать для внутренней отделки камеры, волнует многих. Часто из соображений экономии при строительстве камеры используют вагонку, однако это опасно, учитывая высокий уровень возможности возникновения пожара. Специалисты рекомендуют использовать металлические элементы и негорючую изоляцию.
Плюсами правильной отделки покрасочной камеры является герметичность, препятствующая попаданию пыли и других загрязнений. Также нужно помнить, что в самой камере не должно быть никаких материалов, «собирающих» пыль – ковров, мягких уголков, мебели, тканевых материалов. Легкость уборки гладких крашеных стен обеспечивает нормальное состояние камеры и отсутствие пыли.
Каким цветом покрасить стены покрасочной камеры?
Во время покраски стен и потолка стоит выбирать порошковую краску белого цвета. Это обеспечит правильную цветопередачу и существенно облегчит процесс покраски. Общеизвестно, что самодельная покрасочная камера должна иметь подсобное помещение для персонала, в котором хранится оборудование и другие необходимые для работы устройства и предметы. В целом, ответственность за выбор помещения и материалов, которыми отделывают помещение внутри, целиком и полностью лежит на владельце камеры. Именно он решает, какой – бюджетный или более дорогостоящий вариант – выбрать.
Автоматический пульт управления
Автоматический пульт управления
Перед тем, как сделать покрасочную камеру, стоит определиться с вопросом, будет ли у вас автоматическая система управления. С одной стороны, эта функциональная часть увеличивает потенциальные бюджет всего мероприятия. Но с другой стороны – в результате вы получите технологически более совершенную систему, с полностью автоматизированными процессами. Панель управления должна быть изготовлена из устойчивого к воздействию внешних веществ материала. Главной особенностью пульта управления, призванного облегчить вам жизнь и контроль над многими функциями, является его доступность. Все команды и процессы должны быть доступны для восприятия простым человеком.
Еще больше удобства добавляет таймер, с помощью которого контроль над всеми режимами работы обретает новое значение
Также специалисты советуют обратить внимание на один нюанс: не лишним будет предусмотреть возможность быстрого перевода с автоматического управления на ручное и т.д
В целом, постройка и организация работы покрасочной камеры – довольно таки увлекательный и интересный процесс. Учитывая технологические моменты и создав нормальный проект, можно рассчитывать на то, что самодельная покрасочная камера будет эффективно выполнять свое прямое предназначение. Большое количество материалов, способов монтажа и технологических решений позволяют выбрать наиболее приемлемый вариант, который удовлетворил бы все требования как в функциональном, так и в финансовом планах.
B0yGy4YROHY
Оборудование для окрашивания
Покрасочная камера предполагает использование такого оборудования:
- Краскопульты бывают нескольких видов — высокого и низкого давления. Для их работы необходим компрессор, а вот приборы низкого давления работают уже не на сжатии.
- Краскопульты безвоздушного типа бывают электрические и пневматические.
- Комбинированное оборудование совмещает несколько вариантов, оно весьма эффективное.
- Механический метод предполагает погружение элементов в краску. Хорошо если детали небольшого размера еще можно так покрасить, а вот уже кузов гораздо сложнее, необходима специализированная конвейерная линия.
Из всех существующих методов самым оптимальным является применение безвоздушного оборудования.
В окрасочной камере из пистолета распыляются частички краски. Размер каждой капли непосредственно зависит от размера и формы сопла, а также самого давления.
К основным преимуществам безвоздушного оборудования стоит отнести:
- Значительно меньшее использование количества лакокрасочных материалов;
- Значительная экономия растворителя, ведь такой вид оборудования легко справляется с густыми смесями.
- С таким оборудованием достаточно установить одномоторную вентиляцию, которая является гарантией качественного покрытия кузова авто.
Если вы постоянно меняете цвет, то такое оборудование точно не подойдет. Его используют для одноразовой покраски в качестве мини покрасочной камеры.
Каждый мастер самостоятельно определяет, какой распылитель использовать, но во время выбора лучше всего проконсультироваться со специалистами.
Оборудование для покраски подбирается с учетом таких критериев как размер бокса и тип вентиляции.
Необходимое оборудование
Для изготовления порошковой покрасочной камеры потребуется купить некоторое оборудование, которое невозможно смастерить из подручных средств. Работа в самодельной камере потребует строгого соблюдения точной технологии. Что потребуется:
- Печка по принципу духовки.
- Пылесос с насадкой циклонного вида.
- Покрасочный пистолет.
- Наличие вентиляции.
- Сильный компрессор для подачи сжатого воздуха.
- Надёжный, мощный источник электроэнергии.
- Фильтр с регулятором давления.
Можно применить обычную модель покрасочного пистолета. Через него надо пустить сжатый воздух под давлением две атмосферы. Но часто придётся иметь дело и с более высоким давлением. Необходимо запастись фильтром с регулировкой давления. Устройство камеры требует наличия мощного источника тока. Процесс потребует и вентиляции. Применить простой пылесос не получится: он быстро забьётся. Лучше всего купить аппарат с циклонной насадкой. В ходе работы пригодится оборудование:
- линейка,
- болгарка,
- уровень,
- сварка (желательно полуавтоматическая),
- ножницы по металлу,
- прочие инструменты (обязательно плоскогубцы).
Камера полимеризации может быть сделана без сварки. Её можно склепать, сделать на саморезах.
Материалы и составные части
Потребуется перечень следующих материалов:
- оцинкованный листовой металл,
- профильная труба (с гранью 30 мм),
- тэны для нагрева,
- улитковый вентилятор,
- дверные петли и защёлка,
- утеплитель (желательно базальтовая плита 100 мм),
- блок для управления электроприборами,
- провод с соответствующим сечением.
Освещать помещение лучше всего герметичными лампами дневного света. Они не нагреваются, осевшая на них краска не станет плавиться. После установки печи располагают кронштейны. Они потребуются для охлаждения покрашенных деталей. Проводка электросети — дело ответственное. Оно не терпит ошибок, схема должна иметь заземление. Лучше пригласить для консультации бывалого электрика.
Покрасочная камера в гараже
- Самодельную разборную камеру можно сделать и снаружи гаража, если позволяет погода.
- Можно сделать что-то вроде разборного каркаса, на который прикрепить полиэтиленовую плёнку. Такой каркас можно сделать из ПВХ-труб или деревянных брусков.
- Вентилятор нужно использовать с взрывозащищённым мотором.
- Вентилятор должен быть в одной части камеры, а фильтр в другой.
- Если такую импровизированную покрасочную камеру сделать герметичной, то плёнка будет немного выпирать внутрь такой камеры при включении вентилятора. Поэтому нужно, чтобы был запас пространства, и плёнка не мешала покраски.
- В самодельной покрасочной камере нужно организовать небольшой столик для красок, растворителей и разбавителей. На нём можно будет разбавлять краски и чистить краскопульт.
- Вентилятор нужно запускать до того, как начнётся покраска, а выключать через некоторое время после покраски.
- Более подробно об изготовлении самодельной покрасочной камеры можно почитать в статье “покрасочная камера своими руками”.
Рассчитываем и подбираем оборудование самостоятельно
Приступая к самостоятельному расчету и оборудованию покрасочной камеры, следует рассмотреть их общий вид и принцип работы, приведенный в автомастерских. Так, окрасочная камера – это утепленный бокс, который имеет встроенное в стены и потолок освещение и группу воздушных фильтров. Этот бокс также оснащен въездными воротами, а еще внешним блоком с системой вентиляции для нагрева воздушной массы в автоматическом режиме. Этот блок по подготовке и подогреве воздуха может размещаться как внутри, так и снаружи помещения, что создает дополнительное пространство и облегчает процесс покраски автомобиля.
Размер покрасочной камеры играет большое значение!
Каждая покрасочная камера индивидуальна и ее размеры зависят от количества покраски в день, качества проводимых работ и материальных средств, вложенных в ее постройку и эксплуатацию. Однако, стандартными размерами для любого покрасочного помещения считают так: средняя длина -6,9 метров, в то же время ширина -3,9 метра, и соответственно высота -2,7 метра. Увеличение объема такой камеры способствует повышению ее стоимости, так увеличение, например, длины на1 метрпомещения влечет за собой повышение стоимости камеры на 40%. Согласно стандартам качества, на данный момент используют такие габариты покрасочных камер:
- 6,9 х 3,9 х 2,7;
- 6,9 х 4,0 х 2,7;
- 6,9 х 3,9 х 2,9;
- 7,5 х 3,9 х 2,7;
- 8,6 х 4,0 х 3,4.
Также важным моментом в оборудовании любой покрасочной камеры будет правильный выбор помещения для ее размещения и эксплуатации. Такое помещение должно быть нежилым, также может быть неотапливаемым. Так как любая покрасочная камера состоит из таких элементов как непосредственно покрасочная камера, генератор горячего воздуха и пульт управления с электрическим, часто автоматизированным контроллером, то ее размеры будут весьма габаритны и на примере смогут иметь следующий вид: 7-метровая окрасочно-сушильная камера будет иметь такие размеры, а именно высота помещения -3,5 метра, длина -9 метрови ширина -7,3 метров(например, такое разделение: 4,1 бокс + 1,7 блок с “мягким”, так называемым соединительным воздуховодом +1,5 метра– это зона обслуживания блока). Также, такой блок можно разместить и за стеной в соседнем помещении, чтоб освободить дополнительное пространство для покраски и не стеснять движения специалиста-маляра.
Подбираем основание для покрасочной камеры!
Подбираем основание для покрасочной камеры!
Важно также взять во внимание и основание покрасочной камеры, которое может быть как бетонное, так и металлическое. Так, бетонное основание обеспечивает стабильный воздухообмен, надежность эксплуатации, и уровень основания покрасочной камеры при таком виде покрытия остается на одной линии с уровнем помещения. Такое покрытие облегчает процесс въезда автомобилей в покрасочную камеру и их высококачественный тюнинг
Такое покрытие облегчает процесс въезда автомобилей в покрасочную камеру и их высококачественный тюнинг.
Если говорить про металлическое покрытие, то его основная характеристика – это обеспечение так называемого «подиума» высотой300 мм, изначально это покрытие устанавливают на пол помещения, а потом уже на него монтируют покрасочную камеру. Въезд в покрасочно-сушильную камеру автомобилями производится через специальный трап, который создает эффект «ровного пола» и улучшает процесс покраски транспортных средств. Преимуществами такого покрытия являются его герметичность и стабильный воздухообмен в помещении, а недостатками – высота, которая в большинстве случаев в два раза меньше, чем глубина бетонного покрытия.
Обустройство системы сушки
Учитывайте степень загруженности покрасочного бокса при выборе способа сушки, которая является обязательным этапом после нанесения на поверхность авто лакокрасочного покрытия.
- Если предполагается единичная покраска, можно отдать предпочтение сушке воздухом. Такая процедура будет достаточно долгой, и этот фактор выступает в роли основного недостатка.
- Если покрасочный бокс обустраивается в коммерческих целях, инфракрасное оборудование станет более разумным выбором, поскольку полного высыхания удастся добиться намного раньше. Среди ключевых преимуществ инфракрасной сушки стоит выделить возможность высушить любую грунтовку или шпатлёвку, в чём возникает необходимости при полноценной реконструкции транспортного средства. Потребление электричества экономное.
Особенности устройства порошковой камеры окрашивания
Любая порошковая покрасочная камера, как правило, состоит из двух основных систем. Это качественная фильтрация воздуха, а также проведение рекуперации порошка. Перед осуществлением процесса окрашивания порошок в обязательном порядке подвергается определенному намагничиванию, что придает ему некоторый полюс магнитного поля. Здесь вторым полюсом является кузов транспортного средства. В процесс окрашивания порошок прилипает к металлу равномерным и плотным слоем.
После того, как краска нанесена, слой запекается. Для этой цели кузов потребуется нагреть буквально до 160-180 градусов. При осуществлении данного процесса порошок немного расплавляется, но в данном режиме температуры он должен находиться в течении не менее 10 минут, лучше 20.
Если подобное окрашивание осуществляется в производственных условиях, то им окрашивают не только кузов, но также бампера, диски колес, отражатели фар и пластиковые детали. Сейчас широко применяется специальная порошковая краска, обладающая матовым эффектом или под кожу.
Что касается бытового метода окрашивания, то здесь вполне достаточно применения более простых материалов и способов. Необходимо следовать вышеизложенным советам и камера для окрашивания порошковой краски будет готова.
