Признаки плохо работающего бензонасоса

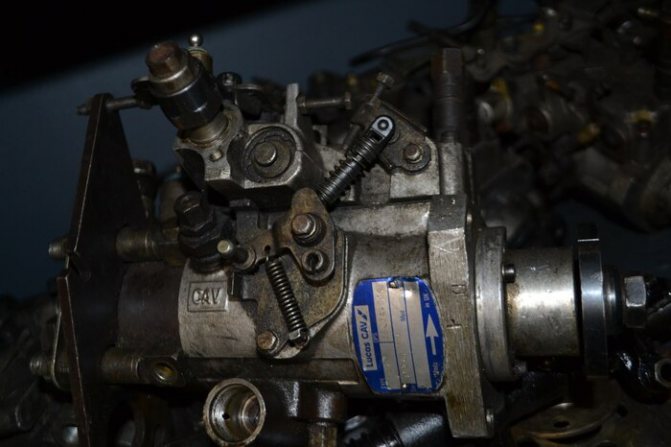

Виды и причины неисправностей ТНВД

Эксплуатация дизельных автомобилей показывает, что их работа зависит от различных параметров. В числе этих показателей – износ составляющих топливного насоса. Необходимо знать признаки, указывающие на проблемы в ТНВД.

Основные симптомы неполадок с топливным насосом, указывающие на необходимость ремонта:

• топливная система дала течь;
• двигатель стал потреблять больше топлива;
• ремень ГРМ соскочил с шестерни привода топливного насоса;
• двигатель стал запускаться с трудом;
• мотор начал перегреваться;
• появились необычные шумы при работе мотора;
• двигатель стал больше дымить при обычных условиях работы.

Если хоть один из этих признаков имеет место, нужно оперативно отдать авто на диагностику и ремонт в профессиональную СТО. Там проверят работу насоса и установят процент износа каждого элемента. В случае необходимости произведут ремонт ТНВД, после чего его характеристики вернутся к заводским.

Топливные насосы высокого давления чаще всего проявляют следующие неполадки:

• Сбои в работе, вызванные загрязнением. В ТНВД неизбежно попадают пыль и грязь из окружающей среды, а также нагар с поршней и внутренней части цилиндров. Загрязнения забивают клапаны и каналы, затрудняя ход плунжера. В итоге возрастает нагрузка на металл, из которого изготовлены части насоса. Усталость металла приводит к значительному снижению жесткости и прочности конструкции. Проблемы с загрязнением устраняются в ходе профилактики и ремонта.
• Неравномерность подачи и распределения горючего. Такая неисправность возникает, если поводки плунжеров, зубья втулки, рейки, плунжера и нагнетательные клапаны существенно изношены. Также проблемы с нагнетанием топлива появляются в случае загрязнения или разрушения форсунок.
• Выработка ресурса плунжерной пары. С течением временем плунжерная пара изнашивается и появляются «плавающие» обороты при работе двигателя на холостых оборотах. Также увеличивается расход горючего. Так как при этом снижается компрессия, то герметичность всей системы тоже нарушается. В особо запущенных случаях повреждается поверхность плунжера, тянущая за собой нестабильную работу двигателя и перегрев подшипников.
• Брак изготовления. Некоторым автовладельцам приходится решать проблему повредившегося алюминиевого корпуса ТНВД. При этом на поверхности появляются явно видимые трещины. Эти повреждения могут распространяться вплоть до подшипников. Производственным браком также считается заклинивание втулки плунжера. Все эти неисправности решаются только полной заменой топливного насоса.
• Износ и поломки подшипников. В результате этих неполадок ТНВД ухудшает рабочие параметры вследствие увеличения силы трения в движущихся частях.
• Заклинивание поршня. Встречается ситуация, когда плунжер насоса заклинивает во втулке. Последствиями могут быть поломка шестерни, зубчатой рейки, вала с кулачками, регулятора или шпоночных соединений. Часто поршень заклинивает из-за попадания воды.
• Износ движущихся частей из-за уменьшения количества смазки.
• Ржавчина в паре плунжер-втулка из-за высокого содержания влаги в горючем.
• Перегрев насоса несмотря на исправность охлаждения. Основные причины явления – недолив антифриза или забивание каналов охлаждающей жидкости.
• Изнашивание сальников и прокладок. Следствием являются масляные подтеки, нестабильность работы мотора на холостых и высокая дымность выхлопных газов.

Рекомендуем

«Ремонт рулевой рейки Мазда: симптомы неисправности, основы ремонта» Подробнее Самый опасный признак неисправности ТНВД – масляная эмульсия в системе охлаждения. Это прямое свидетельство разрушения деталей. В данном случае нужно в процессе ремонта заменить все поврежденные комплектующие.

Описанные выше неполадки могут быть вызваны различными причинами:

• Механический износ деталей. Каждый компонент ТНВД имеет свой ресурс эксплуатации и со временем изнашивается. Ускорить этот процесс может низкокачественное горючее.
• Попадание инородных веществ. Вода, пыль и грязь могут спровоцировать полный отказ ТНВД и других элементов системы питания мотора.
• Загрязнение фильтра топлива. При забитом фильтре существенно падает пропускная способность. Как следствие, ТНВД не в состоянии сжать топливо-воздушную смесь до нужного давления.
• Нарушение герметичности системы подачи топлива. В случае наличия подсосов воздуха насос также не сможет развить нужное давление, что негативно сказывается на его ресурсе работы.

Советы для автомобилистов

Бензонасос на ВАЗ-2110 погружного типа, установлен в бензобаке, расположенном под днищем кузова автомобиля, в районе заднего сиденья. При включении зажигания, водитель должен услышать звук его работы, так как он в этот момент поднимает давление в топливо проводе, системы питания двигателя. В работе бензонасоса принимают участие электронный блок управления, реле включения бензонасоса и предохранитель, защищающий электрическую цепь его включения от перегрузок.

Если после поворота ключа зажигания в положение включено Вы не слышите не большого по продолжительности звука работающего бензонасоса, то двигатель Вашего автомобиля не заведётся. Начинать искать причину данной неисправности нужно с проверки предохранителя. Искать его нужно не в монтажном блоке, а в салоне автомобиля. Для этого Вам придётся с правой пассажирской стороны передней консоли открутить пару саморезов и убрать пластмассовый щиток. В этом случае Вы увидите перед собой три стоящих реле и три предохранителя.

В середине этого ряда будет находиться реле бензонасоса, а слева от него предохранитель, защищающий электрические цепи бензонасоса и форсунок. Вынимаем и проверяем его целостность, а заодно необходимо посмотреть и состояние контактов, в которых он располагается. Если они окислены, то их необходимо зачистить. Если предохранитель цел и невредим, то дальше нужно заменить стоящее рядом с ним реле бензонасоса на заведомо исправное, либо попросить у знакомых водителей «десяток», либо придётся приобрести новое.

Если уж и в этом случае бензонасос не заработал, то дальше Вам придётся и его работоспособность проверить. Чтобы до него добраться придётся убрать подушку заднего сиденья. Под ним Вы увидите лючок закрытый металлической крышкой, отворачиваете винты крепления лючка и в образовавшемся отверстии увидите верхнюю часть бензобака, где и установлен бензонасос.

Рассоединяйте колодку проводов и попробуйте запитать бензонасос на прямую от аккумуляторной батареи. Если он заработает, то неисправность нужно искать или в проводах, идущих от бензонасоса или в электронном блоке управления (ЭБУ).

В случае установки охранной сигнализации на Вашем автомобиле, в которой есть функция отключения бензонасоса, то плюсовой провод питания бензонасоса разрезан и в его разрыв установлено дополнительное реле, которое в случае взлома автомобиля должно отключать бензонасос, чтобы двигатель заглох и больше не заводился. В этом случае необходимо проверить и это реле.

Если Ваши действия по устранению этой неисправности не привели к успеху, то придётся обращаться на СТО к диагностам, так как проверить электронный блок управления своими силами вряд ли удастся.

Как проверить давление в топливной системе

Когда вы знаете, что топливный насос подает топливо, тест давления топливной системы может иногда идентифицировать источник неисправности. В следующей серии испытаний вы будете использовать датчик давления топлива для проверки давления в системе.

1. Сбросьте давление в топливной системе.

Если топливная система вашего автомобиля оснащена клапаном Schrader или испытательным портом (он похож на воздушный клапан на ваших шинах), закройте клапан магазинной тряпкой и осторожно нажмите на клапан небольшой отверткой. Используйте тряпку, чтобы поймать топливо. Этот клапан похож на воздушный клапан на ваших шинах.
Если ваша топливная система не оснащена тестовым отверстием, вы можете удалить предохранитель топливного насоса и запустить двигатель. Он умрет через несколько секунд из-за нехватки топлива. Вставьте обратно предохранитель топливного насоса.

1. Подсоедините датчик давления топлива к контрольному отверстию.Если у вас нет подходящего адаптера для подключения датчика к клапану Шредера, попробуйте снять клапан и подключить датчик к фитингу; однако, если нет испытательного порта, отсоедините линию подачи топлива от рампы (это линия, идущая от топливного фильтра), и подключите T-адаптер к линии, чтобы вы могли повторно подключить линию к топливной рампе и подключите датчик также.
2. Запустите двигатель и дайте ему поработать на холостом ходу.ПРИМЕЧАНИЕ. Руководство по ремонту для вашего конкретного автомобиля может включать в себя проверку при включении двигателя. Проверьте ваше руководство при необходимости.
3. Сравните давление топлива со спецификациями. Проверьте показания давления по манометру и сравните их со спецификацией в руководстве по ремонту вашего автомобиля (если автомобиль не заводится, поверните ключ зажигания в положение ON и прочитайте давление топлива. Сравните показания со спецификацией в вашем руководстве для ключа На давление). Система впрыска обычно производит от 15 до 40 фунтов на квадратный дюйм (фунтов на квадратный дюйм) (100-280 кПа) или более, в зависимости от применения. Показание включает давление от регулятора давления топлива (FPR). Так что, если ваши показания не соответствует спецификации, у вас могут быть проблемы с FPR, поэтому продолжайте измерения.

ПРИМЕЧАНИЕ. Новые современные топливные системы не используют FPR в системе впрыска; скорее они изменяют напряжение на насосе или используют внутренний клапан насоса для регулирования давления в системе.

А. Что делать, если давление правильное

• Когда датчик давления топлива все еще подключен и двигатель работает на холостом ходу, отсоедините вакуумную линию от регулятора давления топлива (FPR – небольшой металлический цилиндр, который соединяется с топливной рампой).
• Убедитесь, что вакуумная линия полностью сухая. Если вы обнаружите следы горючего внутри шланга, он всасывает топливо из регулятора давления, потому что мембрана порвана. Заменить регулятор давления топлива.
• Давление топлива должно увеличиться от 3 до 10 фунтов на квадратный дюйм. В противном случае проверьте вакуумную линию: если в линии нет вакуума, убедитесь, что шланг правильно подсоединен и не поврежден, и что вакуумный порт не ограничен; если в линии есть вакуум, но при отсоединении вакуумного шланга давление не увеличивается, замените регулятор давления топлива. Для достижения наилучших результатов проведите тест, описанный в следующем разделе, Проверка FPR с помощью вакуумного насоса.
• Заглушите двигатель и подождите не менее 5 минут. Сравните показания давления со спецификацией (для удержания давления) в руководстве по ремонту. Если в течение пяти минут давление упадет ниже указанного значения, возможно, вы где-то обнаружили утечку: проверьте топливопроводы, топливный насос, инжектор или регулятор давления на утечку.

1. Что делать, если давление низкое

• Поместите тряпку над линией возврата топлива.
• Зажмите шланг, используя подходящие плоскогубцы, чтобы заблокировать поток.
• Следите за манометром; если давление остается низким, топливный насос получает недостаточное напряжение или насос изношен. Однако, если давление повышается, замените FPR.

1. Что делать, если давление высокое

• Сначала проведите тест, описанный в следующем разделе «Как проверить FPR с помощью вакуумного насоса».
• Затем выключите двигатель.
• Отсоединить возвратный топливопровод.
• Продуйте линию возврата, чтобы убедиться, что она не заблокирована. Если обратная линия заблокирована, найдите где именно.

ПРИМЕЧАНИЕ. Приведенное ниже видео дает представление о том, как проверить напряжение и массу на электрическом разъеме топливного насоса.

Признаки неисправности

Несмотря на то что электрические и механические насосы ломаются по разным причинам, симптомы неправильной работы и выхода из строя одинаковы для обоих типов. Если обнаружены один или несколько этих признаков, компонент необходимо продиагностировать, а затем отремонтировать или заменить:

• Рывки при разгоне. Эта проблема возникает, когда бензонасос не в состоянии обеспечит стабильное давление, и двигатель испытывает топливное голодание. На ранних стадиях умирания помпы мотор может возвращаться к нормальному режиму работы через некоторое время, что делает этот симптом схожим с последствиями заправки некачественным бензином.
• Потеря мощности при ускорении. Ускорение требует повышенного расхода топлива, заставляя бензонасос работать под большей нагрузкой. Такой режим уставшей помпе обычно не под силу. Торможение автомобиля вместо разгона после нажатия на педаль газа — верный признак того, что насос требует диагностики.
• Дефицит тяги при движении в гору и буксировке прицепа. Некоторые режимы работы автомобиля создают дополнительную нагрузку на двигатель и требуют больше топлива для поддержки производительности. Изношенный бензонасос не в состоянии обеспечить повышенный расход бензина, что приводит к заметной потере мощности.
• Внезапные ускорения без нажатия педали газа. У бензонасоса компоненты изнашиваются с разной скоростью. Когда это несоответствие становится довольно большим, давление в топливной магистрали может быть нестабильным. Это с большой вероятностью будет проявляться во внезапном ускорении автомобиля без видимой причины. Такое явление называется помпаж и характерно для бензонасосов с больши́м пробегом.
• Двигатель не заводится. Отказ мотора запускаться при уверенно крутящем стартере — один из самых частых признаков неисправности топливного насоса.

ПРИНЦИП РАБОТЫ ОСНОВНЫХ ЭЛЕМЕНТОВ ТОПЛИВНОГО АГРЕГАТА

Топливная система ВАЗ 2114

ЕМКОСТЬ ДЛЯ ХРАНЕНИЯ ГОРЮЧИХ МАТЕРИАЛОВ

Стальная, состоит из двух прочно сваренных частей, горловина, через которую попадает горючее, соединена с баком резиновым патрубком и фиксируется хомутами.

БЕНЗОНАСОС

Это инструмент с электрическим механизмом находится в баке с указателем уровня горючей смеси. Его действия координируются коробом управления двигателя, через специальное реле насоса, который подает горючее по магистрали к форсункам. На холостом ходу или полном отключении двигателя давление сохраняется, благодаря действию одностороннего фиксатора, который находится около самого агрегата.

Система питания ВАЗ 2114 имеет регулятор давления топлива и форсунки. Подача напряжения к ним проводится от аккумуляторной батареи через основное реле. Таким образом, численность движущей жидкости обозначается длительностью импульсов, которые вырабатываются агрегатом управления двигателя и передаются на форсунки.

РАМПА

Находится на впускном коллекторе, в нее входят элемент контроля горючего и клапана давления с подпружинной диафрагмой. Она в свою очередь делит корпус регулятора на 2 части: топливная регулирует давление горючей смеси, воздушная – за счет разряжения воздуха подымает мембрану и производит постоянные показатели давления топлива в рампе.

При старте двигателя происходит уменьшение разряжения за заслонкой, диафрагма закрывает клапан системы питания, поэтому давление возрастает. Когда разряжение максимальное, тогда давление горючего уменьшается. Регулятор неразборной, поэтому при выходе из строя его меняют на другой.

ДАТЧИК КОНТРОЛЯ ГОРЮЧЕЙ СМЕСИ

Насосный модуль имеет поплавок, который размещен в полости бака. Когда положение поплавка меняется, пропорционально происходят изменения сопротивления агрегата. Согласно определенному сигналу, указатель количества топлива на приборной панели отображает наличие горючего в системе.

Почему датчик часто выходит из строя?

В связи с:

• хрупкостью корпуса;
• частых перепадов температур;
• образования конденсата в баке;
• при использовании некачественной горючей смеси;
• окисление контактов при нарушении герметизации.

Вот почему так важно вовремя проводить профилактические работы, чистить агрегат, менять контакты, дабы не допустить его разрушения. Поменять устройство не так-то просто

Многие маркировки являются оригинальными и уникальными, а значит, потребуются услуги профессионалов, которые также стоят не дешево

ШЛАНГИ И ТРУБОПРОВОДЫ

Такие незаменимые изделия гарантируют бесперебойную циркуляцию горючей жидкости от емкости до магистрали и форсунок, а при излишке передают остаточную жидкость обратно в цистерну. Трубопроводы расположены на днище автотранспорта, их требуется внимательно проверять, чистить, осматривать целостность, выявлять различные деформации и своевременно устранять их, дабы избежать утечки горючего, а также плохую его передачу к форсункам.

Еще одной функцией трубопроводов считается передача паров горючего от бака к отделу с активированным углем, где собираются отходы при заглушенном двигателе. После его пуска срабатывает электромагнитный прибор и пары улетучиваются в двигатель, где уничтожаются.

МАГИСТРАЛЬ

Устройство топливной системы ВАЗ 2114 включает в себя основную магистраль, которая гарантирует подачу горючего ко всем форсункам. На сегодняшний день регулятор давления горючего помещен в баке и не находится на магистрали, здесь также имеется сервисный клапан, что выполняет функцию устранения воздуха после технического осмотра автотранспорта.

Система впрыска топлива ВАЗ 2114 включает бесперебойный режим улавливания паров топлива, а гравитационный агрегат, что находится в устройстве, позволяет предотвратить вытекание горючего при аварийном расположении автомобиля.

При большом расходе воздуха двигателем интенсивнее проходит продувка системы. Фильтрующий элемент из прочного бумажного материала, после него воздух перемещается через датчик массового расхода воздуха и перемещается во впускной шланг, который ведет к дроссельному агрегату.

Таким образом, происходит функционирование режима подачи топливной жидкости двигателя с системой впрыска горючего на автомобиле ВАЗ 2114.

Как почистить бензонасос самому

Начнем с того, что сетка фильтр для бензонасоса является фильтром грубой очистки и предназначена для улавливания крупных частиц и отложений, которые находятся в топливе и неизбежно накапливаются в топливном баке. Получается, бензонасос имеет собственный дополнительный топливный фильтр-сетку, который препятствует попаданию мусора из бака в топливную систему параллельно привычному топливному фильтру. Процесс чистки или замены сетки бензонасоса практически аналогичен общей схеме замены самого насоса:

1. Бензонасос устанавливается прямо в бензобак. Добраться к насосу можно из салона, так как он находится под задним сиденьем. Для получения доступа к бензонасосу необходимо демонтировать подушку заднего сиденья или откинуть половину дивана (при наличии такой возможности).
2. Бензонасос обычно расположен справа и прикрыт специальной пластиковой крышкой. Указанную крышку нужно снять.
3. Перед снятием самого бензонасоса необходимо сбросить давление топлива в системе. Для этого потребуется отключить разъем питания с бензонасоса, после чего покрутить двигатель стартером.
4. Следующим шагом становится снятие минусовой клеммы с АКБ, после чего осуществляется отсоединение трубок от бензонасоса. Данные трубки являются «подачей» и «обраткой», крепятся фиксаторами, которые нужно отжать. Следует быть готовым к тому, что после снятия может пролиться определенное количество бензина. По этой причине необходимо соблюдать технику безопасности!
5. Далее понадобиться открутить специальное прижимное кольцо-крышку бензонасоса. Вручную такая крышка выкручивается с большим трудом. Для снятия существует специальный съемник крышки бензонасоса. Если такого съемника нет, тогда можно попытаться аккуратно открутить кольцо подручными средствами. Настоятельно рекомендуем предварительно изучить на профильных автофорумах способы снятия крышки бензонасоса на конкретной модели автомобиля.
6. После откручивания крышки можно извлечь бензонасос. Перед полным извлечением следует слить остатки бензина из его корпуса, а также демонтировать уплотнительное кольцо.
7. Теперь можно приступать к разборке корпуса бензонасоса. Для чистки потребуется снять нижнюю часть. В указанной нижней части корпуса зачастую оказывается грязь.
8. После этого следует снять сетку бензонасоса. Для снятия сеточки достаточно подковырнуть фильтр в месте крепления к корпусу насоса при помощи обычной отвертки. Сетка бензонасоса обычно оказывается полностью забитой, особенно на авто с большим пробегом.
9. Затем сетку бензонасоса можно поменять на новую или почистить. Промывать сеточку бензонасоса сначала лучше средством для очистки карбюратора. Механическая очистка производится мягкой щеточкой. Затем сетку следует просушить и продуть. Низ корпуса насоса и очищенная сетка в конце повторно промываются бензином.
10. Завершающим этапом становится обратная сборка бензонасоса и установка устройства в бензобак. Для облегчения монтажа лучше пригласить помощника, так как может понадобиться реализовать качественный прижим насоса к баку. Дело в том, что на многих бензонасосах имеется специальная пружина, усилие которой нужно преодолевать. Параллельно необходимо следить за тем, чтобы резиновый уплотнитель стоял на своем месте и одновременно вкручивать прижимное кольцо-крышку бензонасоса. Во время закручивания прижимного кольца съемником или подручными средствами не превышайте момент затяжки. При сильном закручивании крышка бензонасоса может лопнуть, слабое закручивание приедет к тому, что бензонасос будет раскачиваться по причине плохой фиксации.

Обратите внимание, при установке бензонасоса на многих моделях авто нужно соблюдать аккуратность, чтобы не погнуть датчик уровня топлива в бензобаке

Также важно придерживаться того положения, в котором насос стоял изначально

Для того чтобы определить правильное положение бензонасоса, имеются специальные указатели. Такие указатели выполнены в виде стрелок, располагаются на бензонасосе, корпусе бензобака и прижимном кольце. Правильной установкой бензонасоса можно считать такую, когда все стрелочки находятся на одной линии. Добавим, что при неправильно установленной прокладке бензин может вытекать в том случае, если заправить полный бак.

Теперь остается подключить к бензонасосу трубки подачи топлива и «обратки», параллельно проверив надежность закрепления хомутов. Завершением становится присоединение электрического разъема питания к бензонасосу, после чего можно заводить автомобиль для проверки.

Расположение топливного насоса

Бензонасос автомобиля ГАЗель с мотором 405 инжектор, как и в большинстве инжекторных автомобилей выполнен не самостоятельно, а в качестве блока, который располагается в бензобаке. В него входят:

• топливный насос;
• фильтр первичной очистки топлива;
• датчик уровня топлива.

Такая компоновка позволила сэкономить место под капотом ГАЗель 405 инжектор и повысить эффективность каждого элемента блока. Так, к примеру, фильтр гораздо лучше очищает топливо, так как бензонасос располагается сразу за фильтром и втягивает бензин под давлением сквозь фильтр. Плюсы для датчика уровня топлива заключаются в том, что электрические провода, которые иду в бензобак идут вместе с проводами для насоса и тем самым облегчается его подключение. К слову, датчик уровня топлива представляет собой всего лишь поплавок на железной палочке. Качественный бензонасос является залогом хорошей работы системы подачи топлива автомобиля ГАЗель 405 инжектор: бензин должен перекачиваться в нужном машине объёме и в нужное время.

Как проверить работу бензонасоса?

Для начала стоит проверить предохранитель. Для этого ознакомьтесь в инструкции с его местонахождением. Далее стоит проверить напряжение на насосе. Перед этим обязательно убедитесь, всё ли в порядке с аккумуляторной батареей. Напряжение на клемме бензонасоса необходимо проверять с помощью мультиметра или тестера. В руководстве по эксплуатации всегда указывается необходимое напряжение.

С помощью тестера проверьте поступление напряжения на предохранитель. Зачастую в этом месте происходит обрыв электроцепи.

Если поиски не дают результата, то напряжение стоит проверить на самих контактах. Все контакты должны быть на месте и подключены к массе. Обрыв контакта или его окисление приводит к отказу системы бензонасоса. Если обрыва контактов не обнаружено, но напряжение падает больше, чем на 1 вольт, то дело в проводке или в окислении контактов. В проводке при этом не должно быть короткого замыкания.

Если, проверив напряжение, контакты и предохранитель, вы не обнаружили проблем, значит она кроется в самом бензонасосе. В таком случае бензонасос скорее всего потребует замены. На практике же чаще всего оказывается, что замена — это крайняя мера. Сперва стоит попробовать провести восстановление и протестировать бензонасос ещё раз.

Рекомендуем: Почему скрипят тормоза на автомобиле и что с этим делать?

Перед тем, как проверить топливный насос, нужно вспомнить, что, как упоминалось выше, давление является наиболее важной характеристикой работы бензонасоса, поэтому стоит измерить его уровень

Как проверить давление в топливной рампе?

Вам понадобится манометр, измеряющий давление в диапазоне от 7 до 10 атмосфер. При выборе манометра с большим запасом вы рискуете получить менее точные результаты измерений. В специализированных магазинах продаётся набор для измерения давления, но можно и сконструировать собственный прибор.

Если вы хотите собрать прибор самостоятельно, вам также потребуется шланг с внутренним диаметром 9 миллиметров. Также необходима будет сантехническая пакля, с помощью которой можно уплотнить соединение манометра и трубки. Все детали соединяются и затягиваются с помощью хомута. Также вам понадобится автомобильный золотник. Далее следует выполнить ряд действий:

1. Поставьте автомобиль на ровную площадку с предотвращением возможности скатывания, выключите зажигание и откройте капот.
2. Проверьте, что обеспечен доступ инжекторных форсунок к топливной рампе.
3. Отыщите пробку штуцера давления топлива и удалите её. Затем следует открутить ниппель с помощью золотника.
4. Подготовьте пустую тару (подойдёт обычное ведро) и чистую тряпку. Это необходимо для сбора остатков топлива, которые под давлением могут брызнуть в разные стороны. Поэтому позаботьтесь о сохранности кожи (в особенности о лице и глазах).
5. Подключайте прибор к штуцеру и приступайте к проверке механизма.

Проверка давления в топливной рампе должна происходить при четырёх режимах работы силового агрегата:

• когда включено зажигание;
• при холостых оборотах двигателя;
• кода сброшена трубка регулятора давления топлива;
• при передавленной трубке слива.

Результаты измерения давления в топливной рампе

Результаты у разных моделей автомобиля могут немного отличаться, но в целом они должны быть следующие:

• при включённом зажигании давление должно равняться не менее, чем 3 атмосферы,
• при холостых оборотах двигателя — не менее 2,5 атмосфер,
• когда трубка регулятора давления сброшена — не менее 3,3 атмосфер,
• при передавливании трубки слива — не менее 7 атмосфер.

Давление в топливной рампе слегка колеблется при подготовке. При нажатии педали оно резко принимает значение 3 атмосферы, при отпускании педали — падает до 2,5 атмосфер. При поступлении горючего в топливную систему, выключите зажигание и начинайте наблюдать за манометром. Давление в этом случае должно упасть до 0,7 бар и далее не изменяться.

В случае падения давления до нулевой отметки имеет место быть проблема с регулятором давления топлива. В этом случае регулятор подлежит немедленной замене. Также причина может быть и в обратном клапане топливного насоса.

Понаблюдать за поведением манометра необходимо и при 3 000 оборотов двигателя. Падение давления укажет на неисправность бензонасоса. Порой бензонасос продолжительное время не может набрать необходимое давление. В таком случае проблема кроется в забитом топливном фильтре, который подлежит замене, или в загрязнённой сеточке бензонасоса (читайте подробнее о том, где находится топливный фильтр).

В случае, если вышеперечисленные методы не выявили неисправность бензонасоса, придётся производить диагностику других агрегатов (ДПЗД, РХХ, ДМРВ, компрессия в двигателе и некоторые другие показатели и детали).
