Признаки неисправности дмрв ваз 2114 и проверка датчика

Содержание:

Как проверить ДМРВ на исправность

Имеется несколько основных методик проверки датчика массового расхода воздуха, которые позволяют убедиться в его неисправности.

Проверка ДМРВ в движении

Самый простой способ диагностики расходомера – это анализ работы двигателя при принудительном отключении датчика. Проверка происходит следующим образом:

Необходимо открыть капот и отключить разъем с датчика массового расхода воздуха. После этого закройте капот;

Далее сядьте за руль машины и заведите мотор. Автомобиль должен начать работать в аварийном режиме, при котором будет гореть лампочка Check Engine

В такой ситуации количество воздуха в топливной смеси будет определяться в зависимости от положения дроссельной заслонки;
Попробуйте проехаться на автомобиле и обратите внимание на его динамику в сравнении с тем, как машина работала до отключения ДМРВ. С выключенным датчиком машина должна стать «живее», то есть быстрее разгоняться

Если это так, то можно с уверенностью говорить о проблемах с датчиком массового расхода воздуха.

Крайне не рекомендуется долго эксплуатировать автомобиль с отключенным ДМРВ.

Проверка ДМРВ мультиметром

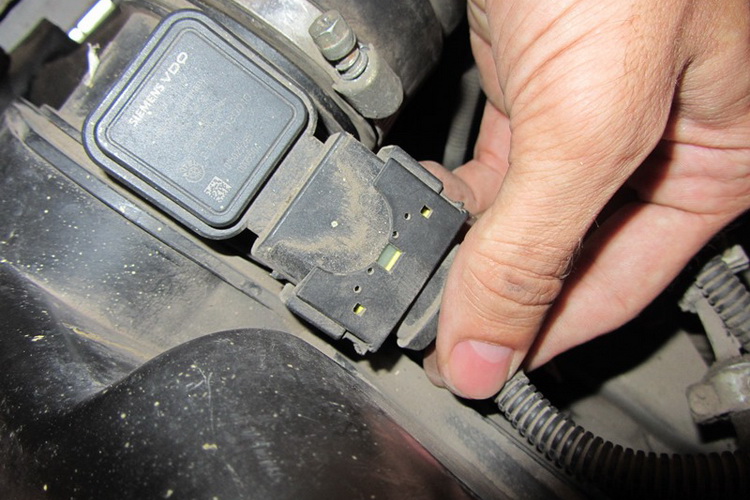

Диагностировать проблему с датчиком можно при помощи мультиметра. Для этого необходимо сперва разобраться с конструкцией устройства и его «распиновкой», то есть распайкой проводов по плате. Из датчика массового расхода воздуха выходит 4 провода. В зависимости от модели ДМРВ и производителя, их цвета могут различаться, но в большинстве случаев они следующие:

  • Розовый (или розово-черный): провод к главному реле;
  • Зеленый: провод к заземлению;
  • Серый: провод к питанию;
  • Желтый: вход сигнала.

Для проверки датчика массового расхода воздуха мультиметр необходимо выставить в режим измерения постоянного напряжения и установить предел до 2 Вольт. Далее потребуется включить зажигание, но не заводить мотор. Когда это будет сделано, подключите красный щуп мультиметра к входу сигнала датчика (желтому проводу), а черный щуп к заземлению (зеленому проводу). Сделать это можно не «оголяя» провода, просунув щупы диагностического устройства сквозь резиновый уплотнитель разъема.

По результатам измерения можно сделать выводы о состоянии датчика:

  • Полностью исправное устройство (новое): 0,996 – 1,01 Вольт;
  • Датчик в хорошем состоянии, но уже поработал: 1,01 – 1,02 Вольт;
  • Датчик давно работает, но еще исправен: 1,02 – 1,03 Вольт;
  • Скоро потребуется замена ДМРВ: 1-03 – 1,04 Вольт;
  • Расходомер близок к выходу из строя, но продолжает справляться с задачами: 1,04 – 1,05 Вольт;
  • Датчик необходимо менять: 1,05 Вольт и выше.

Некоторые современные бортовые компьютеры позволяют смотреть напряжение на датчике массового расхода воздуха. В таких ситуациях можно обойтись без мультиметра.

Визуальный осмотр ДМРВ

Опытные автомобилисты могут определить неисправность датчика массового расхода воздуха по его внешнему виду. Первым делом необходимо снять ДМРВ, а далее его внимательно осмотреть. Признаками неисправности является попадание жидкости в воздушный патрубок и датчик ДМРВ (или наличие механических повреждений).

Чаще всего жидкость может оказаться в датчике по следующим причинам:

  • Повышенный уровень масла в картере. В такой ситуации в датчик попадает масло;
  • Забитый маслоотбойник системы вентиляции картера;
  • Несвоевременная замена воздушного фильтра, из-за чего грязь попадает на термоанемометр ДМРВ.

Самым простым и надежным способом диагностировки проблем с датчиком массового расхода воздуха является его замена на рабочее устройство. Например, можно снять подходящий рабочий датчик с другого автомобиля, установить его и убедиться, что стабилизировалась работа двигателя. В такой ситуации можно сразу идти покупать новый датчик без диагностики его мультиметром или другими способами.

(413 голос., средний: 4,58 из 5)

Загрузка…

Замена ДМРВ

Для замены датчика своими руками, нужно приготовить фигурную отвертку и ключ на «10».

Процедура замены состоит из следующих шагов:

  1. Сначала нужно выключить зажигание, открыть капот.
  2. Затем нужно отсоединить минусовую клемму на аккумуляторе.
  3. На следующем этапе нужно ослабить хомут, с помощью которого гофра присоединяется к ДМРВ.
  4. Далее снимаем гофру с патрубка.

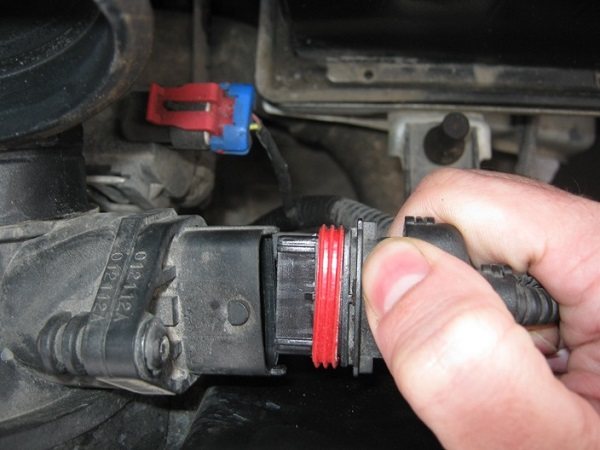

  5. Затем нужно отогнуть гребенку и отсоединить разъем датчика.


Отсоединение разъема датчика

Затем, воспользовавшись ключом на «10», нужно отвернуть крепежные болты датчика к корпусу воздухофильтра.
Теперь можно снять ДМРВ.
Установка датчика своими руками осуществляется в обратной последовательности.

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

УКАЗАНИЕ: С помощью портативного диагностического прибора считайте фиксированные параметры. В этих параметрах отражается состояние двигателя на момент обнаружения неисправности. При поиске неисправностей фиксированные параметры позволяют определить, двигался ли автомобиль в момент возникновения неисправности или нет, был ли прогрет двигатель, какой была топливовоздушная смесь (обедненной или обогащенной) и пр.

1.СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (МАССОВЫЙ РАСХОД ВОЗДУХА)

Подсоедините портативный диагностический прибор к DLC3.

Запустите двигатель и включите портативный диагностический прибор.

Выберите следующие элементы меню: Powertrain / Engine and ECT / Data List / MAF.

Считайте значения, отображенные на диагностическом приборе.

Результат:

Массовый расход воздуха (г/с) Следующий шаг
0,0 А
Не менее 271,0 B
Между 1,0 и 270,0 (*1) C

*1: Значение должно изменяться при открывании или закрывании дроссельной заслонки во время работы двигателя.

B

Перейдите к шагу 6
C

ПРОВЕРЬТЕ, НЕТ ЛИ ЭПИЗОДИЧЕСКИХ НЕИСПРАВНОСТЕЙ

А
2.ПРОВЕРЬТЕ ДАТЧИК МАССОВОГО РАСХОДА ВОЗДУХА (НАПРЯЖЕНИЕ ПИТАНИЯ)

Отсоедините разъем B1 датчика массового расхода воздуха (MAF).

Включите зажигание (IG).

Измерьте напряжение между контактом разъема со стороны жгута проводов и массой.

Номинальное напряжение:

Контакты для подключения диагностического прибора Заданные условия
+B (B1-3) — масса 9-14 В

Снова подсоедините разъем датчика массового расхода воздуха.

NG

Перейдите к шагу 5

OK
3.ПРОВЕРЬТЕ ДАТЧИК МАССОВОГО РАСХОДА ВОЗДУХА (НАПРЯЖЕНИЕ НА КОНТАКТЕ VG)

Проверьте выходное напряжение.

Отсоедините разъем В1 датчика MAF.

Подайте напряжение аккумуляторной батареи на контакты +B и E2G.

Подсоедините положительный (+) щуп диагностического прибора к контакту VG, а отрицательный (-) щуп – к контакту E2G.

Номинальное напряжение:

Контакты для подключения диагностического прибора Заданные условия
VG (5) — E2G (4) 0,2-4,9 В

Снова подсоедините разъем датчика массового расхода воздуха.

NG

ЗАМЕНИТЕ ДАТЧИК МАССОВОГО РАСХОДА ВОЗДУХА

OK
4.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ДАТЧИК МАССОВОГО РАСХОДА ВОЗДУХА – ECM)

Отсоедините разъем В1 датчика MAF.

Отсоедините разъем B32 ЕСМ.

Номинальное сопротивление (проверьте на обрыв):

Контакты для подключения диагностического прибора Заданные условия
VG (B1-5) — VG (B32-118) Менее 1 Ом
E2G (B1-4) — E2G (B32-116)

Номинальное сопротивление (проверьте на короткое замыкание):

Контакты для подключения диагностического прибора Заданные условия
VG (B1-5) или VG (B32-118) – масса 10 кОм или более

Снова подсоедините разъем датчика массового расхода воздуха.

Подсоедините разъем ECM.

NG

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

OK
ЗАМЕНИТЕ ECM
5.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ДАТЧИК МАССОВОГО РАСХОДА ВОЗДУХА – ИНТЕГРИРОВАННОЕ РЕЛЕ)

Отсоедините разъем В1 датчика MAF.

Достаньте интегрированное реле из блока реле № 1 моторного отсека.

Номинальное сопротивление (проверьте на обрыв):

Контакты для подключения диагностического прибора Заданные условия
+B (B1-3) — 1A-4 Менее 1 Ом

Номинальное сопротивление (проверьте на короткое замыкание):

Контакты для подключения диагностического прибора Заданные условия
+B (B1-3) или 1A-4 — масса 10 кОм или более

Снова подсоедините разъем датчика массового расхода воздуха.

Установите интегрированное реле на место.

NG

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

OK
ПРОВЕРЬТЕ ЦЕПЬ ПИТАНИЯ ECM
6.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (МАССА ДАТЧИКА)

Отсоедините разъем В1 датчика MAF.

Номинальное сопротивление:

Контакты для подключения диагностического прибора Заданные условия
E2G (B1-4) — масса Менее 1 Ом

Снова подсоедините разъем датчика массового расхода воздуха.

OK

ЗАМЕНИТЕ ДАТЧИК МАССОВОГО РАСХОДА ВОЗДУХА

NG
7.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ДАТЧИК МАССОВОГО РАСХОДА ВОЗДУХА – ECM)

Отсоедините разъем В1 датчика MAF.

Отсоедините разъем B32 ЕСМ.

Номинальное сопротивление (проверьте на обрыв):

Контакты для подключения диагностического прибора Заданные условия
VG (B1-5) — VG (B32-118) Менее 1 Ом
E2G (B1-4) — E2G (B32-116)

Номинальное сопротивление (проверьте на короткое замыкание):

Контакты для подключения диагностического прибора Заданные условия
VG (B1-5) или VG (B32-118) – масса 10 кОм или более

Снова подсоедините разъем датчика массового расхода воздуха.

Лада Ларгус не заводится, стартер крутит

Чтобы завести двигатель автомобиля необходимо наличие в нужный момент искры и топливной смеси в цилиндрах. Проблемы с запуском двигателя Лада Ларгус могут возникнуть в случае выхода из строя одного или нескольких элементов систем автомобиля. В этой статье перечислены причины и способы решения случаев, когда стартер крутит, но двигатель не заводится..Возможная неисправность

Диагностика Способы устранения
Нет бензина в баке На комбинации приборов стрелка уровня топлива на нуле. Залить бензин
Аккумулятор разряжен Напряжение на клеммах АКБ при выключенных потребителях менее 12В. При попытке завести двигатель из-под капота раздается треск. Зарядить АКБ или заменить на новый
Окисление клемм аккумулятора или клемм проводов, не плотная их посадка При попытке завести автомобиль напряжение в бортовой сети падает на много больше, чем на выводах АКБ. При этом под капотом может раздаваться треск. Зачистить контакты, смазать их техническим вазелином и подтянуть клеммы
Ненадежное соединение электрических цепей систем управления и питания двигателя Проверить соединения разъемов, надежность контактов в колодках. Устранить неисправность в соединениях проводов
Повышенное сопротивление вращения коленвала (задиры на валах, вкладышах подшипников, деталях цилиндропоршневой группы, деформация валов, застыло моторное масло, генератор заклинило, заклинило насос охлаждающей жидкости) Коленвал проворачивается медленно. Если пуск двигателя выполняется в сильный мороз, а накануне двигатель работал исправно, то скорее всего моторное масло застыло. Если при пуске двигателя слышны посторонние шумы, проверьте свободное вращение шкивов помпы и генератора. Используйте рекомендуемое моторное масло. Отремонтируйте двигатель. Заменить помпу и генератор.
Неисправность в системе зажигания Проверить наличие искры. Проверить цепи и приборы системы зажигания. Неисправные элементы системы заменить.
Высоковольтные провода подсоединены в неправильном порядке, либо провод отсоединился (на двигателе K7M) Осмотреть. Подключить провода в правильном порядке
Оборван ремень привода ГРМ или срезаны зубья ремня Открыть переднюю крышку привода ГРМ и проверить. Заменить ремень ГРМ
Нарушены фазы газораспределения Проверить метки на шкивах коленвала и распредвала. Установить правильное расположение валов
Неисправность ЭБУ (электронный блок управления двигателем), его цепей, датчика положения коленвала или температуры охлаждающей жидкости Проверить поступление +12В на ЭБУ, цепь датчиков, отсутствие повреждения самих датчиков. Заменить ЭБУ, датчики.
Неисправен регулятор холостого хода (РХХ) или его цепи Проверить РХХ. При запуске мотора слегка нажмите на педаль газа. Если автомобиль заводится и глохнет при отпускании педали газа, значит датчик неисправен. Заменить датчик
Перегорел предохранитель или неисправно главное реле системы управления Проверить предохранитель и реле. Устранить причину перегорания предохранителя. Заменить предохранитель и реле
Перегорел предохранитель, реле бензонасоса. Неисправна цепь, реле или насос. При включении зажигания нет звука работы насоса. Проверить предохранитель. Подать напряжение на насос от аккумулятора. Зачистить контакты, заменить неисправные цепи, заменить предохранитель, насос и реле.
Топливный фильтр загрязнен, замерзла вода в топливной магистрали, топливопровод поврежден Проверить давление в топливной рампе и состояние топливопроводов. Заменить фильтр, продуть или заменить топливопроводы.
В топливной рампе недостаточное давление Проверить давление в топливной рампе, сетчатый фильтр насоса и состояние топливопроводов. Очистить фильтр. Заменить насос, регулятор давления топлива (РДТ)
Неисправны форсунки или цепи их питания Проверить обмотки форсунок омметром. Проверить цепи на обрывы. Заменить форсунки, заменить цепи
Подсос воздуха во впускной тракт Осмотреть стыки и посадки шлангов, хомуты. На время пуска отключить вакуумный усилитель тормозов (ВУТ) и заглушите штуцер ресивера. Устранить подсос воздуха, вакуумный усилитель заменить

Лада Ларгус заводится и сразу глохнет:

  1. Ослабли или повреждены электрические соединения катушки зажигания.
  2. Недостаточное давление в топливной рампе.
  3. Негерметичны соединения деталей впускного тракта (каталитический коллектор или ресивер впускного трубопровода).
  4. Неисправна система управления двигателем. Выполнить диагностику.

Признаки неисправности

Срок службы расходомера производителем не регламентируется, и зависит от следующих факторов:

  • количество отложений на нагревательном элементе;
  • стабильность подаваемого напряжения.

Неисправности электроцепи ДМРВ фиксируются контроллером и записываются в память ЭБУ в виде кодов ошибок. Их можно считать тестером при диагностике двигателя.

Признаками того, что датчик неисправен, могут служить:

  • неровная работа двигателя в режиме холостого хода;
  • провалы в работе двигателя при изменении положения дроссельной заслонки;
  • повышенный расход топлива;
  • самопроизвольная остановка мотора при переключении передач в движении.

Когда возникает ошибка в работе ДМРВ, блок управления двигателем переходит в режим аварийной работы. В этом случае для вычисления объема воздуха контроллер использует данные датчика положения дроссельной заслонки (ДПДЗ) и датчика положения коленчатого вала. Точно вычислить объем по показаниям этих датчиков не удается, поэтому расход топлива резко возрастает.

Ремонт или замена

Датчик очень чувствителен к отложениям на нагревательном элементе. Если причиной неверного сигнала послужили именно они, можно попробовать отмыть их. Для очистки термоэлемента используют этиловый спирт. Но промывка в большинстве случаев не дает долговременного эффекта. Через некоторое время его все равно потребуется заменить на новый. Для того, чтобы датчик прослужил долго, необходимо тщательно следить за состоянием фильтра очистки воздуха и вовремя его менять.

Бывает, что в некорректной работе мотора виноват воздух, который подсасывается через уплотнение после расходомера. Тогда для восстановления нормальной работы достаточно восстановить его герметичность.

В большинстве случаев, когда обнаруживается неисправность ДМРВ, поможет только его замена на новый. При этом необходимо приобретать деталь точно такую, какая была установлена ранее. Датчики для разных систем управления двигателем не взаимозаменяемы между собой. Даже внешне неотличимые друг от друга расходомеры одного производителя, предназначенные для работы с разными ЭБУ двигателя выдают разный выходной сигнал. Приобретая новый датчик, необходимо следить, чтобы номер нового датчика совпадал с номером старого.

https://youtube.com/watch?v=qNqO9pd8Coc

Какими бывают неисправности ДМРВ в ВАЗ-2110

Показатели ДМРВ определяют правильное смесеформирование топливовоздушной массы в ВАЗ-2110. Неисправности и неточности в слаженной работе всех компонентов единой системы датчика провоцируют возникновение неполадок в работе устройства, также бывает невозможным запустить в автомобиле мотор.

Неисправный датчик имеет следующие признаки, в которых необходимо разобраться для последующего устранения поломки:

  1. Загорается сигнал Check engine.
  2. Увеличивается количество используемого бензина.
  3. Падает мощность.
  4. Снижается возможность набирать скорость.
  5. Сложно или совсем невозможно запустить механизм.
  6. Обороты имеют плавающий характер с форматом холостого хода.

Это – основные признаки неисправности устройства ДМРВ ВАЗ-2110. Но, по словам автомехаников, причины поломки могут скрываться и в других деталях автомобиля. Чтобы не потратить время впустую и не чинить исправное, желательно сначала установить точную поломку, сделать это можно своими руками.

Как проверить датчик массового расхода воздуха

Устройство это достаточно сложное и дорогое, что потребует внимательности при его отбраковке. Лучше пользоваться инструментальными методами, хотя ситуации могут быть разными.

Способ 1 — внешний осмотр

Расположение МАФ по пути воздушного потока уже за фильтром должно предохранять элементы датчика от механических повреждений летящими твёрдыми частицами или грязью.

Но фильтр не идеален, он может быть разорван или установлен с ошибками, поэтому состояние датчика можно сначала оценить визуально.

На его чувствительных поверхностях не должно быть механических поломок или видимых глазом загрязнений. В таких случаях прибор уже не сможет выдавать правильные показания и потребуется вмешательства для ремонта.

Способ 2 — отключение питания

В непонятных случаях, когда ЭСУД не может однозначно забраковать датчик с переходом на обходной режим, такое действие можно выполнить самостоятельно, просто заглушив двигатель и сняв электрический разъём с ДМРВ.

Если работа двигателя станет стабильней, а все её изменения останутся лишь типичными для программного обхода датчика, например, увеличение холостых оборотов, значит подозрения можно считать подтвердившимися.

Способ 3 — проверка мультиметром

Все автомобили разные, поэтому единого способа проверки МАФ вольтметром мультиметра не существует, но на примере самых распространённых датчиков ВАЗ можно показать как это делается.

Вольтметр должен обладать подходящей точностью, то есть быть цифровым и иметь не менее 4-х разрядов. Подключать его надо между приборной «массой», которая есть на разъёме ДМРВ и сигнальным проводом с помощью игольчатых щупов.

Напряжение нового датчика после включения зажигания совсем немного не дотягивает до 1 Вольта, у рабочего ДМРВ (системы Бош, встречается Сименс, там другие показатели и методики) оно примерно в диапазоне до 1,04 вольта и должно резко увеличиваться при обдуве, то есть запуске и наборе оборотов.

Теоретически можно и прозванить элементы датчика омметром, но это уже занятие для хорошо знающих материальную часть профессионалов.

Способ 4 — проверка сканером Вася Диагност

Если предпосылок для высвечивания кода ошибки ещё нет, но подозрения на датчик сформировались, то можно посмотреть его показания через диагностический сканер на базе компьютера, например VCDS, что в русской адаптации называется Вася Диагност.

На экран выводятся каналы, связанные с текущим расходом воздуха (211, 212, 213). Переводя двигатель в различные режимы можно увидеть, насколько показания МАФ соответствуют положенным.

Бывает, что отклонения возникают только при каком-то определённом обдуве, и ошибка появиться в виде кода не успевает. Сканер позволит рассмотреть это гораздо подробней.

Способ 5 — замена на исправный

ДМРВ относится к тем датчикам, замена которых сложностей не представляет, он всегда на виду. Поэтому часто проще всего использовать подменный датчик, и если работа двигателя по объективным показателям или данным сканера придёт в норму, то останется только приобрести новый датчик.

Обычно подмена всех подобных приборов у диагностов имеется в наличии. Надо только проследить, чтобы подменный прибор был в точности такой, как положено данному двигателю по спецификации, одного внешнего вида мало, надо сверять каталожные номера.

Как проверить ДМРВ на исправность

Имеется несколько основных методик проверки датчика массового расхода воздуха, которые позволяют убедиться в его неисправности.

Проверка ДМРВ в движении

Самый простой способ диагностики расходомера – это анализ работы двигателя при принудительном отключении датчика. Проверка происходит следующим образом:

Необходимо открыть капот и отключить разъем с датчика массового расхода воздуха. После этого закройте капот;
Далее сядьте за руль машины и заведите мотор. Автомобиль должен начать работать в аварийном режиме, при котором будет гореть лампочка Check Engine

В такой ситуации количество воздуха в топливной смеси будет определяться в зависимости от положения дроссельной заслонки;
Попробуйте проехаться на автомобиле и обратите внимание на его динамику в сравнении с тем, как машина работала до отключения ДМРВ. С выключенным датчиком машина должна стать «живее», то есть быстрее разгоняться. Если это так, то можно с уверенностью говорить о проблемах с датчиком массового расхода воздуха.

Если это так, то можно с уверенностью говорить о проблемах с датчиком массового расхода воздуха.

Крайне не рекомендуется долго эксплуатировать автомобиль с отключенным ДМРВ.

Проверка ДМРВ мультиметром

Диагностировать проблему с датчиком можно при помощи мультиметра. Для этого необходимо сперва разобраться с конструкцией устройства и его «распиновкой», то есть распайкой проводов по плате. Из датчика массового расхода воздуха выходит 4 провода. В зависимости от модели ДМРВ и производителя, их цвета могут различаться, но в большинстве случаев они следующие:

  • Розовый (или розово-черный): провод к главному реле;
  • Зеленый: провод к заземлению;
  • Серый: провод к питанию;
  • Желтый: вход сигнала.

Для проверки датчика массового расхода воздуха мультиметр необходимо выставить в режим измерения постоянного напряжения и установить предел до 2 Вольт. Далее потребуется включить зажигание, но не заводить мотор. Когда это будет сделано, подключите красный щуп мультиметра к входу сигнала датчика (желтому проводу), а черный щуп к заземлению (зеленому проводу). Сделать это можно не «оголяя» провода, просунув щупы диагностического устройства сквозь резиновый уплотнитель разъема.

По результатам измерения можно сделать выводы о состоянии датчика:

  • Полностью исправное устройство (новое): 0,996 – 1,01 Вольт;
  • Датчик в хорошем состоянии, но уже поработал: 1,01 – 1,02 Вольт;
  • Датчик давно работает, но еще исправен: 1,02 – 1,03 Вольт;
  • Скоро потребуется замена ДМРВ: 1-03 – 1,04 Вольт;
  • Расходомер близок к выходу из строя, но продолжает справляться с задачами: 1,04 – 1,05 Вольт;
  • Датчик необходимо менять: 1,05 Вольт и выше.

Некоторые современные бортовые компьютеры позволяют смотреть напряжение на датчике массового расхода воздуха. В таких ситуациях можно обойтись без мультиметра.

Визуальный осмотр ДМРВ

Опытные автомобилисты могут определить неисправность датчика массового расхода воздуха по его внешнему виду. Первым делом необходимо снять ДМРВ, а далее его внимательно осмотреть. Признаками неисправности является попадание жидкости в воздушный патрубок и датчик ДМРВ (или наличие механических повреждений).

Чаще всего жидкость может оказаться в датчике по следующим причинам:

  • Повышенный уровень масла в картере. В такой ситуации в датчик попадает масло;
  • Забитый маслоотбойник системы вентиляции картера;
  • Несвоевременная замена воздушного фильтра, из-за чего грязь попадает на термоанемометр ДМРВ.

Самым простым и надежным способом диагностировки проблем с датчиком массового расхода воздуха является его замена на рабочее устройство. Например, можно снять подходящий рабочий датчик с другого автомобиля, установить его и убедиться, что стабилизировалась работа двигателя. В такой ситуации можно сразу идти покупать новый датчик без диагностики его мультиметром или другими способами.

(413 голос., средний: 4,58 из 5)

Загрузка…

Проверка ДМРВ

Прежде чем приступать к экспериментам, не поленитесь ознакомиться с руководством по сервисному обслуживанию. Там детально описано, что такое ДМРВ на ВАЗ 2114 и как его заменить.

Ищем датчик. Открываем капот, находим патрубок воздушного фильтра. На нем и располагается ДМРВ, определяющий поток проходящего через фильтр воздуха. Приведу несколько вариантов, как проверить датчик массового расхода воздуха самостоятельно.

  • Отключить датчик. Колодку с проводами отсоединить от разъема, нажав на фиксатор, расположенный снизу. Запустить двигатель (1500 оборотов или больше). Отключение ДМРВ контроллер понимает как аварийное состояние и приготовляет топливно-воздушную смесь исходя из того, в каком положении находится заслонка дросселя. Попробуйте проехать небольшое расстояние. Если автомобиль разогнался ощутимо быстрее, это свидетельствует о нерабочем ДМРВ. От себя замечу, что в отключенном состоянии для ЭБУ Я7.2 и М7.9.7. обороты не повышаются!
  • Замена прошивки контроллера. Оригинальная прошивка ЭБУ могла быть заменена альтернативной. В такой ситуации мы не знаем, какой алгоритм прописан в ней случай работы в режиме, рассмотренном в первом пункте. Заслонка дросселя имеет упор, под который нужно подложить тонкую пластину (около 1 мм), чтобы поднять обороты. Затем необходимо отсоединить фишку с датчиком. При неисправном датчике двигатель должен заглохнуть. Если двигатель работает, то причина в особенностях прошивки: некорректно прописаны шаги РХХ.
  • Измерение напряжения. Тестирование дает хорошие результаты при работе с датчиками Bosch. Понадобится мультиметр. Выбираем режим измерения постоянного напряжения и устанавливаем максимальное значение 2 В.

Схема подключения для ВАЗ 2114 выглядит так:

  1. желтый – входящий сигнал;
  2. серый с белым – питание на выходе;
  3. зеленый – заземление;
  4. розовый с черным – вывод к главному реле.

Расцветка может быть другой, но последовательность расположения разъемов та же.

Далее нужно включить зажигание при заглушенном двигателе. Красный (плюсовой) щуп тестера подключить к желтому выходу, черный (минусовой) – к зеленому. Щупы мультиметра вставляются вдоль указанных проводов напрямую через резиновые уплотнители разъемов без повреждения изоляции. Для профилактики я рекомендую смочить щупы WD-40. Промежуточные соединения или иголки не рекомендуется использовать из-за вносимой ими дополнительной погрешности. Измерить напряжение. Сравнить полученный результат с таблицей:

Аварийное. Датчик неисправен (возможно, давно). Замена обязательна.

Только что установленный датчик дает напряжение на выходе 0,996–1,01 В. Со временем оно возрастает. Большее значение означает больший процент износа.

Данные напряжения с датчиков фиксируются бортовым компьютером, их можно просмотреть, выбрав соответствующую группу параметров.

Осмотр и чистка. Крестовой отверткой ослабляем хомут, удерживающий патрубок воздухозаборника. Снимаем гофру и проверяем, есть ли следы масла и/или конденсата внутри нее, а также на внутренней поверхности датчика. В норме их быть не должно. Чувствительный элемент ДМРВ часто ломается из-за попадания на него грязи. Этого легко избежать при регулярной замене воздушного фильтра. Причины попадания масла в ДМРВ:

  1. превышен допустимый уровень масла в картере
  2. засорен маслоотделитель системы вентиляции

Датчик крепится к патрубку двумя винтами. Откручиваем их рожковым ключом (х10) и снимаем сам датчик. Спереди имеется вход, который должен быть защищен от подсоса неочищенного воздуха кольцевым резиновым уплотнителем. Если его нет или он остался в корпусе фильтра, пыль забивает входную сетку датчика. Ее нужно прочистить, поставить уплотнитель, проверить герметичность и вставить датчик обратно.

Сравнение с исправным датчиком. На личном опыте убедился, что самая точная проверка – установить заведомо рабочий датчик и сравнить поведение двигателя с «родным».

Помимо рассмотренных вариантов, как проверить ДМРВ самим, можно еще обратиться в сервис, где есть специальное оборудование, и провести уже 100% диагностику, например, по методике оценки осциллограммы.

Диагностика ДМРВ

Если аналогичного датчика нет, то существуют другие способы проверить работоспособность расходомера:

  • визуальная диагностика;
  • проверка во время движения;
  • определение соответствия прошивки;
  • диагностика тестером.

Визуальный осмотр

Перед тем как проверить устройство этим методом, его надо демонтировать из посадочного места. Для этого от корпуса воздушного фильтрующего элемента отсоединяются патрубки. Изнутри контроллер должен быть сухим, наличие следов моторной жидкости и конденсата не допускается. Зачастую устройство ломается по причине несоблюдения интервалов замены воздушного фильтра, в результате чего грязь остается на чувствительной составляющей. Это приводит к тому, что контроллер выдает некорректные показания.

Если на внутренней полости контроллера имеются следы моторной жидкости, это говорит о высоком уровне давления смазки в силовом агрегате. Причина может заключаться в засорении вентиляции картерного устройства. При проверке необходимо удостовериться в том, что уплотнительный элемент расположен в нужном месте, где устанавливается гофра. Эта часть могла застрять в корпусе воздушного фильтрующего устройства. При данной проблеме в двигателе происходит подсос воздуха, который попадает внутрь с пылью и загрязняет регулятор.

Диагностика в движении

Необходимо отключать штекер с цепью питания от датчика и запускать двигатель, а потом отсоединять колодку. На приборной панели появится индикатор Чек Энджин. Минимальные обороты мотора должны увеличиться до 1500 в минуту. Если двигатель стал работать более стабильно после отключения устройства, это говорит о его неисправности. Датчик необходимо заменять.

Пользователь Игорь Белов рассказал о нескольких методах диагностики расходомера, в том числе о проверке во время движения.

https://youtube.com/watch?v=HO6ITsSSoDY

Соответствие ДМРВ прошивке ЭБУ

Чтобы проверить соответствие прошивки, надо взять пластину толщиной 1 мм и поднести ее под упор заслонки, это приведет к изменению оборотов мотора. Затем производится отключение колодки с проводами от контроллера. Если двигатель машины не остановился, то причина в прошивке микропроцессорного модуля, регуляторе холостых оборотов без расходомера в аварийном режиме.

Проверка ДМРВ мультиметром

Для диагностики производится активация зажигания, но силовой агрегат заводить не нужно. Контактом красного щупа на тестере надо прикоснуться к первому кабелю (желтая расцветка), а черный идет на массу (зеленый контакт). Для соединения не рекомендуется применение острых предметов, поскольку это приведет к появлению погрешности в показаниях. Такой способ диагностики позволит определить уровень напряжения между проводниками.

О состоянии датчика позволят узнать показания:

  • от 0,99 до 1,01 В — параметры нового контроллера;
  • 1,01 — 1,02 В — регулятор в отличном состоянии, менять не нужно;
  • 1,02 — 1,03 В — в целом удовлетворительное состояние устройства;
  • 1,03 — 1,04 В — срок эксплуатации контроллера почти исчерпан, скоро потребуется замена;
  • 1,04 — 1,05 В — неудовлетворительное состояние датчика, пора менять устройство.

Диагностика тестером может быть выполнена не на всех типах расходомеров. Предварительно диагностический режим мультиметра надо настроить на измерение величины постоянного тока и выставить максимальный параметр в 2 V. К контроллеру подводится четыре кабеля, каждый из которых обозначается определенной расцветкой.

Начиная от ближнего проводника к ветровому стеклу:

  • желтый контакт предназначен для вхождения импульса расходомера;
  • белый либо серый кабель используется в качестве выходного канала напряжения питания;
  • зеленый контакт — это масса или заземление;
  • черный кабель, оснащенный розовой полоской, отвечает за выход к основному реле.

Расцветка контактов на ДМРВ может быть разной, но расположение проводов всегда идентичное.

Канал «Простое мнение» рассказал о выполнении диагностики расходомера с использованием тестера.

Способы устранения поломок

Вариантов решения проблемы у вас не так много — вы можете либо попытаться прочистить датчик, либо заменить его на новый. Процедура очистки и замены описана ниже:

  1. Сначала необходимо демонтировать ДМРВ. Для этого ослабьте болтик, при помощи которого фиксируется гофрированный шланг к корпусу устройства, затем отсоедините его.
  2. Далее, необходимо открутить еще два винта, при помощи которых ДМРВ фиксируется на корпусе воздушного фильтра. Сделав это, вы можете произвести демонтаж контроллера. Если вы решили его поменять, то вам необходимо будет просто установить новый ДМРВ, а сборку произвести в обратной последовательности. Но если вы хотите попытаться восстановить его работоспособность, то можно прочистить устройство.
  3. После демонтажа регулятора его надо разобрать. На устройстве имеются спирали, поэтому при демонтаже регулятора будет осторожны, чтобы не повредить их. Как показывает практика, эти спирали очень чувствительны, известны даже случаи, когда автовладельцы, просто протерев ДМРВ ветошью, выводили его из строя.
  4. Теперь вам понадобится специальное средство для очистки карбюраторов, можно приобрести в любом магазине. Перед очисткой убедитесь в том, что напор из баллона не сильный, поскольку чрезмерное давление также может вывести из строя девайс. Сам корпус устройства сильно обрабатывать не стоит, поскольку больше всего загрязняются пластины и спирали, поэтому данные компоненты нужно максимально обработать. Следует отметить, что этот процесс должен осуществляться в несколько этапов. Суть заключается в том, чтобы после обработки дать устройству немного обсохнуть — это позволит грязи максимально откиснуть. Процедуру нужно повторить несколько раз с небольшим интервалом, в конечном итоге ДМРВ необходимо будет промыть. Сам процесс очистки повторяется до того момента, как с датчика не начнут стекать прозрачные чистые капли очистителя. Затем можно произвести монтаж устройства на место, собрав все компоненты в обратной последовательности.

Основные неисправности

ДМРВ редко выходит из строя и требует ремонта, но важно знать, какие признаки его неисправности:

  1. Увеличивается расход топлива. Это можно определить по бортовому компьютеру. При неисправности расходомера расход топлива увеличивается на литр и более.
  2. Снижается мощность автомобиля.
  3. Неравномерная работа силового агрегата. Автомобиль либо медленно разгоняется, либо слишком быстро набирает скорость.
  4. Мотор не заводится или заводится не с первого раза.
  5. Плавают холостые обороты.

Перечисленные признаки не обязательно свидетельствуют о поломке расходомера, причины могут быть в неисправности других устройств, что потребует их ремонта. Поэтому необходимо проверить исправность расходомера.

Какими бывают неисправности ДМРВ в ВАЗ-2110

Показатели ДМРВ определяют правильное смесеформирование топливовоздушной массы в ВАЗ-2110. Неисправности и неточности в слаженной работе всех компонентов единой системы датчика провоцируют возникновение неполадок в работе устройства, также бывает невозможным запустить в автомобиле мотор.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
