Починка сцепления автомобиля шевроле нива

Главный цилиндр привода выключения сцепления Шевроле Нива

/ Chevrolet/ chevrolet-niva/ Варианты исполнения автомобиля/ Главный цилиндр привода выключения сцепления

Рис. 11.1. Детали главного цилиндра: 1 – бачок гидропривода; 2 – хомут бачка; 3 – заглушка; 4 – корпус; 5 – защитный чехол; 6 – толкатель поршня; 7 – стопорное кольцо; 8 – опорная втулка; 9 – поршень; 10 – манжета поршня; 11 – фиксатор; 12 – пружина; 13 – обойма клапана; 14 – пружина клапана; 15 – клапан

Основное отличие главного цилиндра, описываемого в данном разделе, от варианта, рассмотренного в разд. 5 «Трансмиссия», в установке бачка непосредственно на цилиндре. Бачок другого варианта главного цилиндра установлен отдельно и соединен с цилиндром гибким шлангом. Кроме того, различны и многие входящие детали ( ).

Снятие и установка главного цилиндра сцепления

Главный цилиндр снимают с автомобиля для замены или ремонта. Однако если исполнитель не обладает навыками выполнения разборочно-сборочных работ, рекомендуем заменять неисправный цилиндр в сборе.

ПОЛЕЗНЫЙ СОВЕТПри снятии главного цилиндра сцепления рабочую жидкость из гидропривода можно не сливать. Незначительное количество воздуха, оставшееся в верхней части трубопровода привода, будет удалено при его прокачке.

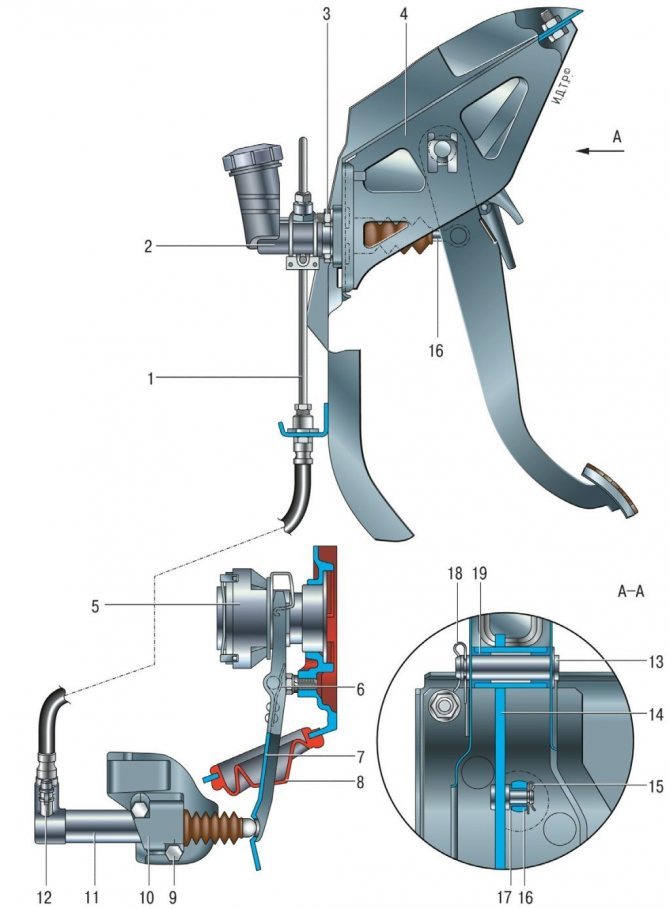

Рис. 5.2. Привод выключения сцепления: 1 – трубка; 2 – главный цилиндр; 3 – гайка крепления главного цилиндра; 4 – кронштейн педалей; 5 – муфта выключения сцепления; 6 – шаровая опора; 7 – вилка выключения сцепления; 8 – чехол вилки выключения сцепления; 9 – болт крепления кронштейна; 10 – кронштейн; 11 – рабочий цилиндр; 12 – клапан для удаления воздуха; 13 – ось педали сцепления; 14 – педаль сцепления; 15 – стопорная скоба; 16 – толкатель главного цилиндра; 17 – втулка; 18 – стопорная скоба; 19 – втулка

1. Отсоедините от главного цилиндра трубку 1 (см. ).Примите меры против вытекания жидкости из отверстия главного цилиндра (например, заглушите отверстие кусочком ветоши или подходящей резиновой или пластиковой заглушкой).

2. Отсоедините толкатель 16 от пальца педали, сняв с пальца стопорную скобу 15.

3. Отверните две гайки 3 и снимите главный цилиндр со шпилек кронштейна педалей.

4. Снимите пробку (см. )бачка 1 и вылейте жидкость в емкость.

5. Устанавливайте главный цилиндр в порядке, обратном снятию.

6. Удалите воздух из гидропривода (см. разд. 5 «Трансмиссия», «Прокачка гидропривода сцепления»).

ПОЛЕЗНЫЙ СОВЕТЧтобы свести необходимость прокачки гидропривода к минимуму, после присоединения к цилиндру соединительной трубки не затягивайте гайку ее крепления полностью. Залейте в бачок жидкость и окончательно затяните гайку трубки только после того, как из-под нее начнет вытекать жидкость без пузырьков воздуха. Зачастую при таком способе прокачка гидропривода не требуется.

Разборка и сборка главного цилиндра

1. Ослабьте хомут 2 (см. )и снимите бачок 1 с корпуса главного цилиндра 4.

2. Снимите защитный чехол 5 вместе с толкателем 6.

3. Выньте специальными клещами или круглогубцами с длинными губками стопорное кольцо 7.

4. Выньте из корпуса цилиндра опорную втулку 8, поршень 9, манжету 10 поршня, фиксатор 11, пружину 12, обойму 13 клапана, пружину клапана 14 и клапан 15.

5. Промойте детали свежей тормозной жидкостью.

ПРИМЕЧАНИЕПрименение бензина, керосина, дизельного топлива или минеральных масел недопустимо, так как эти вещества вызывают разбухание резиновых деталей.

6. Проверьте техническое состояние деталей цилиндра. Зеркало цилиндра и наружная поверхность поршней не должны иметь повреждений и коррозии. Обнаруженные небольшие задиры или точечную коррозию устраните мелкозернистым шлифовальным бруском. Замените возвратную пружину поршня, если она имеет трещины. Рекомендуем заменить уплотнительные кольца независимо от их состояния. Проверьте защитный колпачок; если он поврежден, замените его новым.

7. Собирайте главный цилиндр в последовательности, обратной разборке.

ПРИМЕЧАНИЕПеред сборкой смажьте все детали свежей тормозной жидкостью, а сферическую поверхность поршня, контактирующую с толкателем, – консистентной смазкой.

Прокачка сцепления на Шевроле Нива

Когда всё нужное для работы будет под рукой, то следует выполнить такие мероприятия:

1. Открыть бачок, куда заливается жидкость, и наполнить его до горловины. Находится он в подкапотном пространстве.

Жидкость для прокачки сцепления

Прокачиваем сцепление нажатием и удерживанием педали

Контроллируем цвет жидкости и пузырьки воздуха

Проверка состояния сцепления

Перед пробной поездкой, проверьте как включаются скорости на выжатом сцеплении.

Чтобы проверить техническое состояние сцепления, потребуется:

• При прогретом двигателе, который работает на холостом ходу, следует выжать педаль сцепления и включить передачу. В процессе не должно быть слышно никакого скрежета в коробке передач.
• При разгоне автомобиля он должен набирать скорость пропорционально увеличению частоты вращения коленвала. Если мотор работает на высоких оборотах, а автомобиль при этом будет разгоняться не динамично, то значит, что сцепление пробуксовывает. Тут потребуется его ремонт.

Детали и расходники:

Важно при этом проверить заднее уплотнительное кольцо и ни в коем случае не очищать диск растворителем. Для неопытных автовладельцев все вышеперечисленные операции могут показаться сложными, хотя они, действительно, не из легких. Опустите другой конец шланга в емкость с небольшим количеством тормозной жидкости так, чтобы он находился в жидкости

Нажмите на педаль сцепления 4—5 раз и удерживайте педаль сцепления нажатой Откройте клапан прокачки для выпуска воздуха из системы

Опустите другой конец шланга в емкость с небольшим количеством тормозной жидкости так, чтобы он находился в жидкости. Нажмите на педаль сцепления 4—5 раз и удерживайте педаль сцепления нажатой Откройте клапан прокачки для выпуска воздуха из системы.

Из шланга в емкость будет выходить жидкость с пузырьками воздуха. После того как истечение жидкости из шланга прекратится, заверните штуцер, отпустите педаль сцепления. Повторите операции 4, 5 и 6 несколько раз до начала выхода жидкости из шланга без пузырьков воздуха.

Этот внедорожник оснащен коробкой передач, принимающей крутящий момент мотора через однодисковое сцепление. В этой статье мы выясним, как осуществляется регулировка сцепления на Ниве Шевроле.

Для удобства работы отсоедините возвратную пружину 2 рис.

Для регулировки, удерживая регулировочную гайку 4, отверните на Затем, вращая регулировочную гайку 4, отрегулируйте необходимый свободный ход вилки 6, поворачивающейся относительно опоры 7. При этом будет обеспечен необходимый свободный ход выжимного подшипника 8.

По окончании операции затяните контрагайку 3, одновременно удерживая от проворота регулировочную гайку 4. Регулировка педали сцепления Главный цилиндр закреплен в моторном отсеке на двух шпильках, приваренных к кронштейну педального узла.

Регулировка сцепления Шевроле Нива

Главный цилиндр сцепления Шевроле Нива соединен стальной трубкой и армированным резиновым шлангом с рабочим цилиндром, закрепленным на картере сцепления с помощью кронштейна.

Рабочая поверхность подшипника, воздействующая на нажимную пружину, должна быть гладкой, без трещин, местной коррозии или выработки.

Неисправный подшипник выключения сцепления можно определить, не снимая его с автомобиля, для чего необходимо при работающем двигателе нажать педаль сцепления. Если при нажатии педали сцепления появляется дополнительный шум, значит, подшипник выключения сцепления неисправен, и его необходимо заменить.

Нанесите смазку на поверхности контакта подшипника, цилиндра и вилки выключения сцепления. Предупреждение При установке сцепления нанесите смазку на все подвижные соединения деталей, но не используйте чрезмерное количество смазки, так как это может привести к пробуксовке сцепления.

8.2 Регулировка педали сцепления

В процессе разборки станет ясно, в чем причина

При удалении воздуха важно добавлять только чистую жидкость

Если она случайно попала на автомобиль, то ее необходимо немедленно смыть водой, иначе она повредить покрытие; также помочь настроить сцепление может такая операция: В результате всего этого удастся снять кожух сцепления.

Детали и как отрегулировать сцепление на шевроле ниве Важно при этом проверить заднее уплотнительное кольцо и ни в коем случае не очищать диск растворителем. Для неопытных автовладельцев все вышеперечисленные операции могут показаться сложными, хотя они, действительно, не из легких. Для неопытных автовладельцев все вышеперечисленные операции могут показаться сложными, хотя они, действительно, не из легких

Для неопытных автовладельцев все вышеперечисленные операции могут показаться сложными, хотя они, действительно, не из легких.

Опустите другой конец шланга в емкость с небольшим количеством тормозной жидкости так, чтобы он находился в жидкости. Нажмите на педаль сцепления 4—5 раз и удерживайте педаль сцепления нажатой Откройте клапан прокачки для выпуска воздуха из системы.

Из шланга в емкость будет выходить жидкость с пузырьками воздуха.

Для авт Нива момент срабатывания датчика должен соответствовать ходу педали сцепления мм «от полика». Датчик положения педали сцепления на Ниве оригинальный и не взаимозаменяем с другими моделями ВАЗ.

Что касается дефектов датчика сцепления — наиболее частый дефект — обгорание контактов датчика это приводит к ухудшению ездовых свойств автомобиля и возникновению ошибки управления двигателем. Работы по исключению дефекта были проведены совместно с поставщиком датчика. Вот коротко, что пишут о педали газа Что такое Е-газ.

Необходимо понимать, что Е-газ — это не просто замена механического привода дроссельной заслонки на электрический аналог, а совершенно другая логика управления рабочим процессом двигателя.

Еще несколько способов налаживания работы сцепления

Если так случилось, что это механизм стал давать сбой, то спешить его заменять все же не стоит. Лучше попробовать несколькими способами отрегулироват

ь, а если это не получается, то только когда прибегать к крайним мерам. Мы рассмотрели несколько вариантов регулирования, а сейчас разберем еще три способа, которые часто помогают автолюбителям не тратить средства на приобретение нового сцепления. Речь идет о следующем:

бывает, что неполадки в системе сцепления связаны с наличием воздуха или неисправного цилиндра. В таком случае необходимо удалить воздух и разобрать агрегат. В процессе разборки станет ясно, в чем причина

При удалении воздуха важно добавлять только чистую жидкость. Если она случайно попала на автомобиль, то ее необходимо немедленно смыть водой, иначе она повредить покрытие;
также помочь настроить сцепление может такая операция: сначала надо слить масло из коробки передач, затем снять коробку передач, потом выполнить монтаж оправки 09411-11000 для центрирования диска сцепления и в конце ослабить болты крепления

В результате всего этого удастся снять кожух сцепления. Важно при этом проверить заднее уплотнительное кольцо и ни в коем случае не очищать диск растворителем.

Для неопытных автовладельцев все вышеперечисленные операции могут показаться сложными, хотя они, действительно, не из легких. Именно поэтому при наличии каких-либо проблем с системой сцепления лучше обратитесь к мастерам, которые умеют выполнять подобные работы на высоком уровне.

Как прокачать сцепление на нива шевроле

ЗАМЕНА ТОРМОЗНОЙ ЖИДКОСТИ.

Тормозная жидкость гигроскопична, поэтому ее нельзя хранить в открытой таре. У этого механизма могут появиться определенные неисправности. Одновременно внутренний выполнен в виде металлических лепестков.

Тормозуха идет с пузырьками воздуха, значит все делаем правильно.

Делать прокачку следует на смотровой яме или эстакаде. В ней также не должно быть пузырьков с воздухом.

Если пружины сломаны, замените диск. Проверьте биение ведомого диска, если при визуальном осмотре обнаружено его коробление. Если величина биения превышает 0,5 мм, диск сцепления Шеви Нива замените Внешним осмотром оцените состояние диафрагменной пружины корзины сцепления. Трещины на диафрагменной пружине не допускаются.

Замена выжимного подшипника Нива Шевроле Признаком необходимости замены подшипника выключения сцепления Шеви Нива является повышенный шум в момент нажатия на педаль сцепления.

Снимите коробку передач, если она не была снята для ремонта сцепления.

Установите новый подшипник Шевроле Нива в порядке, обратном снятию. Смажьте шлицы первичного вала тонким слоем смазки ЛСЦ или Литол, затем установите коробку передач и снятые узлы в порядке, обратном снятию.

Тут потребуется его ремонт.

Как определить необходимость прокачки сцепления Определить это можно потому, что при включении любой передачи будет слышен скрежет в коробке.

Такая ситуация может стать свидетельством того, что в системе появился воздух.

Устройство

Произойти это может в результате замены как самой жидкости, так и деталей системы. Чтобы выполнить такую работу самостоятельно, следует иметь набор инструментов, жидкость для замены, пустую ёмкость и трубку. Проводить работы будет удобно с помощником. Делать прокачку следует на смотровой яме или эстакаде.

Полезные рекомендации Не следует постоянно держать ногу на педали сцепления при движении авто.

В таком случае диск будет пробуксовывать и быстрее изнашиваться. И также и выжимной подшипник будет работать в нагрузку, в результате чего его ресурс сократится. По этой же самой причине не следует долго держать выжатой педаль сцепления. Это может происходить, например, в пробке. Выводы Зная эти моменты, вы можете самостоятельно определить качество работы сцепления, а также при необходимости прокачать его.

Удалите его прокачкой привода.

Легкий выжим сцепления после замены рабочего цилиндра от Шевроле НИВА

https://youtube.com/watch?v=a8DncYbSLFg

Кроме того, прокачка выполняется при заполнении гидропривода жидкостью после ее замены или после ремонта узлов системы, связанного с ее разгерметизацией. Работу проводите с помощником на смотровой канаве.

Залейте или долейте жидкость в бачок до нижней кромки заливной горловины. Наденьте на клапан рабочего цилиндра шланг для прокачки. Опустите другой конец шланга в емкость с небольшим количеством тормозной жидкости так, чтобы он находился в жидкости.

Детали и расходники:

Подтекающие соединения подтягиваем, неисправные главный и рабочие цилиндры заменяем. Замену рабочей жидкости в гидроприводе сцепления проводим в соответствии с регламентом технического обслуживания — через три года. При замене откачиваем старую жидкость из бачка шприцем или резиновой грушей. Заливаем в бачок новую жидкость. Прокачиваем гидропривод сцепления до тех пор, пока новая жидкость более светлая, чем старая не начнет выходить из штуцера прокачки рабочего цилиндра.

Удалите его прокачкой привода.

Кроме того, прокачка выполняется при заполнении гидропривода жидкостью после ее замены или после ремонта узлов системы, связанного с ее разгерметизацией. Работу проводите с помощником на смотровой канаве. Снимите защитный колпачок с клапана для удаления воздуха рабочего цилиндра сцепления. При выжатой педали следует открутить клапан и стравливать жидкость в системе.

После этого клапан закрывается и в системе опять создаётся давление. Прокачиваем сцепление нажатием и удерживанием педали Повторять процедуру следует до тех пор, пока из системы не пойдёт чистая жидкость. В ней также не должно быть пузырьков с воздухом.

Контроллируем цвет жидкости и пузырьки воздуха В процессе надо проверять уровень жидкости в бачке. Если потребуется, её доливают.

Замена сцепления на ниве без помощника, в одно лицо

21 Февраль, 2015

Замена сцепления на ниве

Сразу после нового года, 7 января я наконец-то поменял сцепление на ниве, заодно сменил главный и рабочий цилиндры сцепления.

Замена сцепления на ниве и на моноприводе совершенно разные по трудоемкости задачи. Я свое сцепление менял два дня, правда попутно сделав еще много чего. Крайне желательно позвать друга на помощь.

Мне удалось все сделать одному, но в следующий раз постараюсь делать это с помощником.

Итак, начинаем наш нелегкий путь. Замена сцепления на ниве в полтора раза более заморочистое занятие, чем на обычном кредито-переднем приводе. У Нивы есть еще раздаточная коробка и два карданных передачи, все это прикручено между собой и к КПП. На фото видно, что передний кардан уже снят.

Живописный вид на раздатку, далее РК. В принципе до конца откручивать задний кардан смысла нет. Просто открутить от флянца РК и отложить в сторону. Как на фотографии.

Помниться в том году немного писал про промежуточный вал. Он стал причиной схода с трофи-рейда на первомайке. На фотографии новый промвал для 21213 — шрусовый, одна часть его по сути стандартная «граната». Крестовинный старого образца в магазинах не найти, что печально.

Есть на разборах и вроде слышал, что делают неоригинал. Сходу не купил, ездить было надо, взял опять стандартный. Его особенность, что при повреждении обездвиживается автомобиль.

Для того, чтобы снять РК, необходимо сверху освободить рычяги блокировки и пониженной передачи. Для этого снимается весь кожух МКПП. Кожух на больших саморезах, под крестовую отвертку. Под кожухом, прямо из салона видим бублик промвала.

Дальше спускаемся под машину и откручиваем опоры раздатки. Но перед этим шилом, ножницами, чем-то острым обводим положение опор относительно дна. На фото видно след вокруг шпилек — это вот он и есть — метки. Нужно, чтобы поставить раздатку в такое же положение, когда будем ставить ее назад.

Трещеткой на 13 с длинной головкой откручиваем гайки со шпилек, 4 штуки по две на каждую опору. Дальше потребуется помощник или собственная дурь. Хватаем раздатку и аккуратно, чтобы не повредить шпильки снимаем ее. Одна из самых противных проблем у старых нив — как раз шпильки раздатки.

Ну да — надо приварить, согласен. Весной доделаю.

Далее будем снимать коробку передач. На фото на нас смотрит флянец вала кпп, к которому прикручивается промежуточный вал между РК и КПП. Сам процесс снятия я не заснял, так как снимал один и пачкал руки, фотографировать было неудобно.

Колокол КПП прикручен к блоку двигателя четырьмя болтами

Вроде на 17 или на 19 — не помню, да и не особо важно. Главное, что нужны головки с удлинителями, так просто до них не добраться

Первый раз кажется сложно, но на самом деле надо просто трещетку с хорошим удлинителем.

А это снятая раздатка, уложена по ближе к заднему мосту, чтобы не мешалась

Сняв КПП примеряю на нее подшибник.

А это новая корзинка

Пришла пора установить все на маховик. На фото все уже прикручено. Тем, кто самостоятельно меняет сцепление первый раз необходимо знать, что для центровки диска и корзинки необходимо использовать первичный вал кпп. Его можно взять из коробки передач, разобрав ее и отпилив болгаркой. Конец первичного вала торчит из колокола, куда надевается подшибник.

Полезное видео

Посмотрите информацию про неисправности сцепления Шеви Нивы:

Причина неисправности

Способ устранения

Неполное выключение сцепления (сцепление «ведет»)

Коробление ведомого диска

(торцовое биение более 0,5 мм)

Выправьте диск или замените новым

Ослабление заклепок или поломка фрикционных накладок ведомого диска
Замените ведомый диск в сборе

Заедание ступицы ведомого диска

на шлицах первичного вала

Очистите шлицы, промойте Уайт-спиритом. При износе шлицев замените первичный вал или ведомый диск

Воздух в системе гидропривода сцепления
Прокачайте систему. Ход штока рабочего цилиндра должен быть не менее 24 мм

Утечка жидкости из системы гидропривода через соединения или поврежденные трубопроводы
Подтяните соединения, замените поврежденные детали, прокачайте систему гидропривода

Утечка жидкости из главного цилиндра или рабочего цилиндра привода выключения сцепления
Замените уплотнительные элементы или замените цилиндры в сборе, прокачайте систему

Перекос или коробление нажимного диска
Замените кожух сцепления с нажимным диском в сборе

Биение лепестков нажимной пружины более 0,8 мм
Замените кожух сцепления с нажимным диском в сборе

Неполное включение сцепления (сцепление «буксует»)

Повышенный износ или пригорание фрикционных накладок ведомого диска
Замените ведомый диск в сборе

Замасливание фрикционных накладок ведомого диска, поверхностей маховика и нажимного диска
Тщательно промойте Уайт-спиритом поверхности, устраните причины замасливания дисков

Засорено компенсационное отверстие

главного цилиндра

Промойте цилиндр, прочистите компенсационное отверстие, прокачайте систему

Повреждение или заедание привода выключения сцепления
Устраните причины, вызывающие заедание. Замените поврежденные детали

Рывки при работе сцепления

Заедание ступицы ведомого диска на шлицах первичного вала
Очистите шлицы, промойте Уайт-спиритом. При износе шлицев замените первичный вал или ведомый диск

Замасливание фрикционных накладок ведомого диска, поверхностей маховика и нажимного диска
Тщательно промойте Уайт-спиритом замасленные поверхности, устраните причины замасливания дисков

Заедание в механизме привода выключения сцепления
Замените поврежденные детали, устраните причины, вызывающие заедание

Ослабление заклепок фрикционных накладок ведомого диска
Замените ведомый диск в сборе

Повреждение поверхности или коробление нажимного диска
Замените кожух сцепления с нажимным диском в сборе

Повышенный шум при выключении сцепления

Износ, повреждение или утечка смазки из подшипника выключения сцепления
Замените муфту выключения сцепления с подшипником в сборе

Износ переднего подшипника первичного вала коробки передач
Замените подшипник

Повышенный шум при включении сцепления

Поломка или снижение упругости пружин демпфера
Замените ведомый диск в сборе

СцеплениеНеисправности сцепленияПрокачка сцепленияЗамена бачка сцепленияЗамена главного цилиндра сцепленияЗамена рабочего цилиндра сцепленияЗамена шланга сцепленияСнятие и ремонт сцепления Замена подшипника сцепленияКоробка передачНеисправности КПЗамена масла КППЗамена сальника вторичного валаСнятие и установка КППРазборка КППРемонт первичного валаРемонт вторичного валаРемонт механизма выбора передачРемонт привода выбора передачОсмотр и проверка деталей КППСборка КППРаздаточная коробкаНеисправности раздаткиЗамена масла в раздаткеЗамена сальников раздаткиПривод датчика скоростиЗамена подушек раздаткиВыкл. лампы блокировки дифференциалаСнятие раздаткиРазборка и сборка раздаткиКарданная передачаСмазка карданной передачиСнятие промежуточного валаРемонт промежуточного валаСнятие карданной передачиРемонт карданной передачиПередние приводы и ШРУСыСнятие приводов колёсЗамена ШРУСов или их пыльниковПередний мостЗамена масла редуктораЗамена сальника переднего редуктораЗамена подшипника и сальника вн. ШРУСаСнятие переднего редуктораЗадний мостПоиск течи масла из заднего мостаЗамена масла заднего мостаСнятие полуосиЗамена шпильки колесаЗамена сальника полуосиЗамена сальника редуктора заднего мостаПроверка заднего редуктора на ходуСнятие заднего редуктораСнятие заднего мостаРазборка заднего моста

Нива Шевроле, как и классические модели АвтоВАЗа, оборудована сухим сцеплением с гидроприводом. Этот узел передает крутящий момент от мотора на коробку переключения передач.

Его назначение – временное отсоединение мотора от трансмиссии и плавное их соединение.

Этим обеспечивается легкое переключение скоростей и плавный старт автомобиля.
