Блокировка дифференциала на ниву шевроле

Зачем нужна понижающая передача

Сложно представить себе раздатку без основного функционального компонента – понижающего редуктора. Нахождение рычага в заднем направлении уменьшает значение раздатки до 1,2.

Зафиксировав рычаг спереди, передаточный показатель удается увеличить до значения 2,1. Рычаг, переведенный в нейтральное положение, указывает на передаточное число 0.

Чтобы использовать блокировку, установленную на Ниве, эффективно, используйте такие рекомендации специалистов:

1. Двигаясь по дорожному покрытию хорошего качества, установите переднюю ручку раздатки спереди, а заднюю сзади.
2. Переднюю ручку переводят назад если дорога сменяется скользким покрытием. После того как скользкий участок удалось миновать, переключите рычаги в нормальный режим.
3. Если Нива остановлена, блокировка при выжатом сцеплении может не включаться. Это происходит по причине состыковки зубьев с зубьями шестерни. Как следует поступить в этом случае? Двигаясь как будто на повороте, подключите блокировку. Дифференциал провернется и к зубьям ближе подойдут впадины шестерни. Если выключение затруднено, проделайте это на ходу транспорта, придерживаясь минимальной скорости и выжимая сцепление.

Использование

Начинающие водители могут столкнуться с проблемами использования систем. Существует множество вопросов о том, как включить блокировку на «Ниве». Иногда механизм просто не включится с первого раза. Этим грешат даже полностью исправные системы. Почему так случается? Все дело в том, что работа с этим механизмом требует от водителя определенных знаний и навыков. В целом включение передачи и блокировки – это один процесс. Механизмы же отличаются категорически.

Если автомобиль стоит, а водитель пытается заблокировать дифференциал, это ни к чему не приведет. Пазы и зубья блокирующей муфты не совпадают в момент стоянки. В этом случае зубья муфты могут быть расположены напротив элементов венца. Муфта просто не провернется. Если удалось запустить блокировку на стоящей машине, то случиться это может только по счастливой случайности.

Чтобы включить передачу, необходимо использовать сцепление. Без этого действия система не заработает. Даже легкое нажатие на сцепление приведет к тому, что зуб вала войдет в свой паз. Блокировка имеет другой механизм. Здесь присутствует муфта и выходной вал. Последний оснащен специальным зубчатым венцом. И оба элемента тесно связаны между собой при помощи сателлитов.

Чтобы осуществить включение блокировки на «Ниве», первым делом прогревают мотор, включают первую передачу и начинают движение. Езда по прямой и на твердой поверхности дороги не позволит включить блокировку. Почему так? Это происходит из-за того, что и задние, и передние колеса преодолевают одинаковое расстояние.

Для включения системы блокировки колес необходимо ехать на небольшой скорости и совершать маневры вправо или влево. Также следует нажать на рукоятку, которая отвечает за включение блокировки на «Ниве». Задние и передние колеса проделают разный путь, а зуб сможет войти в свой паз. Только так можно включить систему. Принцип этого процесса одинаков вне зависимости от того, какая блокировка на «Ниве» установлена и используется в данный момент.

Виды

Существует несколько типов блокировки. Так, при полной узлы в дифференциале соединяются очень жестким образом, а энергия вращения будет отдаваться на то из колес, у которого сцепление с дорогой лучше. Также существует неполная принудительная блокировка межколесного дифференциала. «Нива» позволяет ограничить воздействие на детали механизма, а крутящий момент повысится на колесе с лучшим сцеплением.

Элемент блокируется следующим образом. Корпус соединяется с одной из полуосей, а движение сателлитов ограничено. При помощи принудительной блокировки обеспечивается действительно полная блокировка колес на одной оси.

Она необходима для того, чтобы машина могла пройти через очень тяжелые и трудные участки.

Привод механизма может быть механическим, электрическим либо пневматическим. Так, например, применение кулачковой муфты позволяет объединить корпус механизма с полуосью.

Пока водитель не включил систему, механизм находится в своем обычном режиме работы. Когда же включается она, то крутящий момент будет равномерно распределен на каждой полуоси.

Преимущества принудительной блокировки от ИЖ-ТЕХНО

Каковы же преимущества нашей принудительной блокировки перед имеющимися аналогами?

Комплектация принудительной блокировки

Первый, немаловажный пункт — это простота установки и наличие всех необходимых комплектующих для монтажа. Дифференциал в сборе с нашей блокировкой устанавливается в штатное место в редукторе моста. Вам не потребуется как-то «допиливать» редуктор или докупать специфические запчасти вроде кулачковых муфт или оригинальных полуосей. Наша блокировка совместима с родными полуосями. Все, что вам потребуется для ее установки — это стандартный набор слесарных инструментов. Никаких «упражнений» со сварочным аппаратом и болгаркой.

Наша блокировка целиком состоит из оригинальных комплектующих производства ИЖ-ТЕХНО. Поэтому мы гарантируем высокое качество отдельных ее узлов и элементов блокировки; В свою очередь, высокое качество комплектующих — это гарантия того, что вам не потребуется никаких запчастей на всем сроке службы изделия, ведь ломаться в нем просто нечему.

Особое внимание мы уделили такому параметру, как прочность сателлитной группы. Это не случайно: ведь именно она передает крутящий момент на оба колеса оси и испытывает при этом наиболее высокие нагрузки

Прочность сателлитной группы подтверждена циклом испытаний, проведенных как в лабораторных условиях, так и в условиях реального бездорожья.

Блокировка имеет четыре сателлита вместо стандартных двух

Блокировка имеет четыре сателлита, вместо стандартных двух. Такая конструкция позволяет равномерно распределять крутящий момент и является более надежной по сравнению со стоковой

Особое внимание мы уделили параметрам самих сателлитов, увеличив толщину и высоту шлицов (см. фото ниже):

Слева — стоковый сателлит, справа — сателлит производства ИЖ-ТЕХНО

Защита пневмопривода принудительной блокировки. Пневматический привод спрятан внутри картера моста и защищен от механических воздействий, его невозможно сломать и повредить.

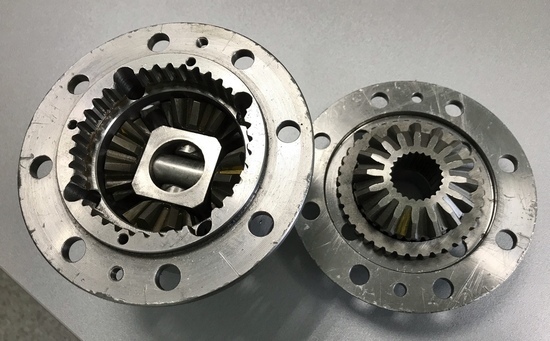

Корпус дифференциала изготовлен с высокой точностью и соблюдением жестких допусков, чем обусловлено отсутствие вибраций и шумов в мостах при езде на трассе.

Крышка корпуса дифференциала Нива

Быстрота срабатывания блокировки. За счет увеличения количества зубьев, участвующих в блокировке дифференциала, мы добились быстрого срабатывания блокирующего механизма-. Вам не нужно ждать, пока колесо повернется до 120 градусов, чтобы система, наконец, сработала. В нашем случае будет достаточно и 9-ти градусов.

Универсальность. Блокировка подходит для всех модификаций и вариантов автомобилей Нива и Шевроле Нива, может быть установлена как в задний, так и в передний мост, как в стальной, так и в алюминиевый редуктор переднего моста. В наличии имеются варианты блокировок на 22 и 24 шлица.

Подробнее об особенностях принудительной блокировки на Ниву и Шевроле Ниву читайте в описании на нашем сайте.

Сравнение блокировок дифференциала на Нива (ВАЗ 2121)

В первом видео обзоре сравнивают проходимость внедорожников по глубокому снегу. В испытании принимали участие: Нива с ДАК, с ДАН и без блокировки дифференциала. Для точности тестов все три машины имели одинаковые колеса с шинами «Медведь».

По результатам заездов можно заметить очевидную разницу между конкурсантами:

1. Нива с ДАК справилась с заданием.
2. Нива без самоблока не только не смогла проехать по глубокому снегу, но и забуксовала, пытаясь преодолеть сугробы по оставленной ранее колее.
3. Нива с ДАН прошла испытание лучше всех.

Другое сравнение самоблокирующихся дифференциалов проводила другая группа автолюбителей ВАЗ 2121. В этот раз испытания проходили уже летом, по песку и грязи.

Внедорожники с разными «блокировками» пытались забраться на гору, в результате:

• С ДАК – на склон удалось взобраться с 3-ей попытки.
• С ДАН – заехать на горку получилось лишь с 5-ого раза.

Несмотря на это участники экспедиции подметили, что по дороге до места испытания Нива с ДАН уверенно доехала своим ходом, в отличии от многих других внедорожников.

В момент перерыва сказали, что многое еще зависит от производителя и от зазора в конструкции устройства. Минимальный зазор позволяет работать более четко, передача момента второму колесу происходит уже после незначительного сдвига первого. Также не малую роль играет, какая блокировка будет установлена на передних, а какая на задних колесах.

А какую вы порекомендуете блокировку дифференциала для Нивы ВАЗ 2121? Может из-за высокой цены (около 10 тыс.р.) вообще нет смысла ее использовать? Напомним, на проходимость внедорожника также влияют и другие немаловажные факторы.

Нива – автомобиль, который выпускается с 1977 года. Отличается он от других отечественных машин постоянным полным приводом. Что это означает, знают немногие автолюбители, хотя и наслышаны об этой особенности транспортного средства, схему устройства легко можно найти в интернете. Полный привод в Ниве обустроен для всех 4-х колес, а межосевой дифференциал блокирован. Состоит механизм из коробки передач, раздаточной коробки, рассчитанной на 2 ступени, и карданных валов, расположенных в передней и задней части машины. Также сюда входят передний и задний мосты.

Когда двигатель начинает вращаться, импульс поступает на коробку передач и раздаточную коробку, после чего крутящий момент распределяется к переднему и заднему мосту одновременно. После в действие приводятся редукторы, за ними начинают вращение передние и задние колеса Нивы. Крутящий момент заставляет вращаться сразу 4 колеса, поэтому его называют полным. Но ведущими все равно остаются задние колеса.

Chevrolet Niva expedition › Бортжурнал › * Самоблокирующий дифференциал в мосту.

Друзья, хочу поделиться с вами своим небольшим отчетом по эксплуатации самоблокирующего дифференциала. Сразу хочу предупредить что это мое личное мнение, которое сложилось после двух лет эксплуатации таких устройств.

Речь пойдет о винтовой блокировке дифференциала. В погоне за проходимостью своей бывшей нивы, начал я тулить в мосты самоблоки. После продажи нивы, мегадевайсы перекочевали в шевика, но в последсвии были демонтированы. Устройства конечно очень интересные и действительно помогают увеличить проходимость автомобиля. Правда не так сильно как этого можно ожидать. Скажем так, самоблоки помогают застрять дальше нежели стандартный дифференциал. Иногда автоматические блокировки даже мешают, особенно в переднем мосту. Происходит это как правило в жиже или снегу, когда надо вывернуть на уклон. Машина упорно гребет вдоль по траектории, которая больше нравиться ей, что не всегда совпадает с мнением водителя. Еще один минус самоблоки, даже если только в задний мост, для того что бы она работала как положено — необходимо частое обслуживание. По моему опыту эксплуатации на шевике в почти гражданском режиме, примерно раз в квартал надо снять блокировку для перетяжки момента срабатывания. Через пол года вообще не держит. Происходит это потому что устройство построено на основании трения, а то что трется имеет свойство стираться. Если после ослабевания преднатяга ничего не делать — то ничего плохого и ничего хорошего не происходит. Распущеная самоблока начинает работать как обычный дифференциал, и становится просто напросто «таблеткой для эффекта плацебо». Стоит отметить так же то что при полностью рабочей самоблоке надо очень аккуратно газовать на любом неоднородном покрытии, включая снег и жижу. Особенно на больших колесах с выраженым протектором. Свернуть полуось при таком раскладе очень просто.

Для проверки работы самоблокирующего дифференциала достаточно имитировать диагонально вывешивание. Поднять домкратом ось под мост/рычаг и попытаться съехать с такой «ловушки». Если самоблока не работает (требует перетяжки) — то будут крутиться те колеса которые подняты в воздух, полностью имитируя работу самого обычного дифференциала. Но я вам это не предлагал, и если вы последуете этому способу проверки — то полностью полагаетесь на свой страх и риск.

Для себя я сделал вывод о том что лучшая блокировка — это принудительная, которую можно выключить тогда мешает или просто не нужна. А самоблокирующий дифференциал слишком «спортивный» и требует к себе очень много внимания в обслуживании. Потому после последнего ослабления преднатяга я решил что мне это не подходит.

Всем спасибо за внимание

Как сделать

Проще всего сделать постоянную полную блокировку дифференциала. Но такая самодельная блокировка приемлема для автомобилей, передвигающихся только по бездорожью. Например, для ралли-рейдовых авто. Чтобы реализовать задумку, нужно снять агрегат, оснащенный дифференциалом, и разобрать его. После чего приварить сателлиты к осям. Фиксация шестерен позволит механизму делить скорость вращения между полуосями только в пропорции 50 на 50.

Дифференциал повышенного трения своими руками сделать немного сложнее, чем просто зафиксировать сателлиты. Зато такая модернизация не только улучшит проходимость автомобиля по грязи и снегу, но и не изменит работу агрегата на твердом покрытии. Один из вариантов такого устройства может быть собран из двух латунных или бронзовых втулок и пружины. Их размеры будут зависеть от того, трансмиссию какого автомобиля вы модернизируете. Потому работы начинаются со снятия узла и разборки планетарной передачи. После этого можно провести измерения, заказать изготовление втулок и подобрать подходящую по габаритам пружину.

Достаточно ли будет ее жесткости, вы узнаете после сборки на испытаниях вашей самоделки. Пружина предназначена для того, чтобы прижимать сателлиты к корпусу дифференциала. От этого под действием силы трения сателлиты будут медленнее вращаться вокруг своей оси. Чем больше будет сила трения, тем ровнее станет делиться скорость вращения карданного вала между полуосями. Металлические втулки нужны для того чтобы исключить соприкосновение сателлитов с пружиной.

Конечно, установка блокировки дифференциала заводского изготовления проще и результат такого апгрейда лучше. Однако он требует больших затрат и практически исключает из процесса творчество. Стоимость «самоблоков» для автомобилей семейства ВАЗ немногим менее 12 тыс. р. Зато их установка требует лишь внимательности и аккуратности. При этом нет необходимости в специальном инструменте.

Плюсы и минусы установки дифференциала на Ниву

Если сравнивать самоблок и стандартный дифференциал Нивы, то можно выявить отрицательные и положительные стороны замены последнего. Сначала о преимуществах:

1. Повышает возможности проходимости машины, делает её пригодным для передвижения по крутым, скользким и неровным участкам дороги.
2. Монтируется вместо родного дифференциала и не изменяет конструкцию автомобиля. Лучше проводить установку в автосервисе, но довольно легко сделать это и самому.
3. Полный дифференциал работает автоматически во время процесса движения, не требуя дополнительных действий и какой-либо подготовки водителя.

Теперь о недостатках установки механизма:

1. Становится более тугим руль, что потребует от того, кто за ним сидит, дополнительных усилий при вождении.
2. Срок службы короче, чем у дифференциала, поставленного на автомобиль заводом.
3. Немного видоизменяет управление машиной при поворотах, не даёт абсолютную гарантию блокировки, впрочем, как и стандартный механизм.

Различные модели самоблокирующихся дифференциалов имеют свои нюансы, которые в немалой степени зависят от изготовителя, новизны разработки, используемых комплектующих.

Самостоятельная установка механизма

Как уже было сказано ранее, установить дифференциала на Ниву своими руками необходимо с учетом класса дороги, типа транспортного средства и степени его износа. Для работы понадобится заехать на эстакаду. Таковую несложно найти в гаражном кооперативе. Перед началом работы необходимо убедиться, что схема с техническим описанием находится перед глазами (ИЗОБРАЖЕНИЕ 1).

От теоретической части плавно нужно перейти к практической. Для работы понадобится стандартный набор инструментов. При помощи гаечных ключей и отвертки откручивается самоблокирующийся дифференциал. После этого производится визуальный осмотр участка. Наличие минимальных сколов или следов физического износа передней части или заднего элемента требует предварительной технической замены.

Как только все готово, проводится антикоррозийная обработка поверхности. Монтируется новый самоблок, прошедший предварительную проверку. После установки необходимо проверить, насколько успешно включается частичное или полное блокирование.

Помогает это в момент пробуксовки и для передвижения по бездорожью. Регулярное техническое обслуживание обеспечит безопасную эксплуатацию транспортного средства и снизит вероятность заносов. Устранить возникающие неисправности можно самостоятельно или при обращении на СТО.

7. Распределение моментов в раздатке

Вопрос возникает довольно часто. Непонимание возникает из-за того, что путают совершенно разные физические явления: силу (момент) и движение (вращение).

Сначала несколько исходных положений.

1. Незаблокированный симметричный дифференциал распределяет приходящий с входного вала момент на выходные валы строго поровну: 50/50. Это следует из того, что передаточные отношения от входного вала к выходным одинаковы. При этом выходные валы могут вращаться с разной скоростью, но средняя скорость (полусумма скоростей) равна скорости входного вала, деленной на передаточное отношение.

2. Заблокированный дифференциал перестает быть дифференциалом. Поровну на выходные валы передается движение (вращение) входного вала. Скорости выходных валов равны между собой, а их сумма равна скорости входного вала, деленной на передаточное отношение.

3. Если суммарный момент, приложенный к валу (колесу) не равен нулю, вращение будет с ускорением или с замедлением. Это — второй закон Ньютона. Если вал или колесо вращается равномерно, суммарный момент, действующий на него, в точности равен нулю. Отсутствие движения — это тоже равномерное вращение, но с нулевой скоростью.

В ниве три симметричных дифференциала. Когда они все незаблокированы, на каждое колесо приходится по 25% момента, переданного через трансмиссию от двигателя. И вращение, создаваемое двигателем, также передается на все четыре колеса, но не обязательно поровну. Например, в повороте задние колеса проходят меньший путь (идут по меньшему радиусу), чем передние, но при этом тянут все четыре колеса одинаково.

Рассмотрим ситуацию, когда одно колесо буксует, остальные — стоят. Все вращение двигателя передается на буксующее молесо. Как это ни странно на первый взгляд, на буксующее колесо приходится 25% крутящего момента, ровно столько же, сколько на остальные. Но момент этот мал: он равен моменту силы трения (только в трансмиссии, если колесо совсем вывешено). Значит, и на остальных колесах момент тоже очень мал, он не может сдвинуть машину. Машина стоит, а вывешенное колесо вращается со скоростью, которая в четыре раза больше, чем было бы при нормальном движении на скорости при тех же оборотах двигателя и при тех же передачах в КПП и раздатке.

А теперь включаем блокировку межосевого дифференциала. Скорости вращения карданов принудительно приравниваются. Суммарная скорость передних колес должна сравняться с суммарной скоростью задних.

Получается, что заблокированный дифференциал передает бОльшую часть момента входного вала на тот выходной вал, где реактивный момент больше, т. е. крутящий момент пойдет в сторону наибольшего сопротивления.

Блокировка нужна для того, чтобы обеспечить синхронность вращения двух карданов в тяжелых условиях, когда

Характеристики и правила выбора

Выбор самоблокирующегося дифференциала обуславливается моделью автомобиля, условиями его эксплуатации, стилем вождения и многими другими параметрами. Например, шариковый дифференциал увеличивает нагрузку на рулевое управление, что фактически меняет стиль вождения того, кто находится за рулём. В основном это ощущается при выполнении разворотов и поворотов, но может повлечь за собой поломки комплектующих трансмиссии.

Если правильно подходить к выбору самоблока, то необходимо учитывать, на какую ось автомобиля будет устанавливаться механизм, так как количество шлицов у различных моделей разное — двадцать два или двадцать четыре.

Маркировка на упаковке устройства подскажет, можно ли его использовать для данной марки авто. Коэффициент блокирования также бывает разным: например, 0.5 или 0.7. Данные числа демонстрируют величину передачи крутящего момента. Что выбрать — решать водителю.

Советы владельцам

Для того, чтобы вождение вашего автомобиля стало комфортным, ознакомьтесь с некоторыми важными моментами:

1. Обычное, стандартное расположение передней и задней ручки – вперед и назад соответственно. Движение при таком режиме можно и нужно осуществлять на участках, характеризующимся ровным и гладким покрытием.
2. Блокировать дифференциал путем переключения передней ручки в заднее положение лучше всего на дорогах, характеризующихся повышенной скользкостью. Такая мера придаст «Ниве» устойчивости. Стоит понимать, что после преодоления проблемного участка ручку потребуется вернуть в исходное положение.
3. Как было отмечено ранее, передача на понижение должна активироваться перед вероятным препятствием, но не в то время, когда машина уже застряла.
4. Стоит понимать, что включение блокировки на неподвижном автомобиле иногда невозможно, даже если выжать сцепление. Это может быть вызвано тем, что зубцы муфты уперлись в зубцы шестеренки. В таком случае можно пробовать активировать блокировку, начав медленное движение и выполняя некрутой поворот. Если же проблемы возникают с выключением блокировки, то рекомендуется выполнить ту же процедуру при выжатом сцеплении и небольшом покачивании руля.

Какая блокировка бывает?

Установить такой механизм на свой автомобиль не очень сложно, желательно иметь смотровую яму в гараже и руки, которые умеют обращаться с инструментом. Но перед этим следует определиться с выбором устройства, которое бывает таких видов:

• Полная блокировка механизма;
• Частичное блокирование узла.

Следует отметить, что частичное блокирование происходит только в автоматическом режиме, тогда как полное может выполняться в ручном или автоматическом режиме. Следует запомнить, что двигаться с полной блокировкой по хорошей дороге нельзя, будет ускорен износ шин, возможен выход из строя отдельных деталей этого узла.

Лучше всего для машины будет ручное управление этим механизмом. Достаточно нажать кнопку включения, которое введёт механизм зацепления в действие. Водитель сам выбирает момент его включения, но для этого необходимо оторвать руку от рулевого колеса. Также используются агрегаты, для включения которых применяют избирательную или автоматическую системы управления.

Для тех владельцев, которые не увлекаются вождением своего авто в экстремальных условиях, можно порекомендовать установку изделия с частичным включением. Его работа полностью самостоятельна, что не отрывает водителя от управления автомобилем. Её применение позволяет несколько снизить нагрузки на детали механизма, что приводит к увеличению срока службы устройства. Исходя из вышесказанного, для экстремалов лучше всего применять полную блокировку, а для остальных владельцев можно применить вискомуфту.

Устройство привода Нивы

Ходовая часть автомобиля выполнена по принципу постоянного полного привода – крутящий момент от силового агрегата передается на все 4 колеса. Такая схема улучшает эксплуатационные качества авто при движении в условиях бездорожья, одновременно уменьшая нагрузку на детали трансмиссии.

Привод у нивы шевроле состоит из следующих узлов:

1. Коробка скоростей.
2. Раздаточная коробка.
3. Пара приводных и карданных валов.
4. Редукторы переднего и заднего мостов.

Раздаточная коробка предназначена для распределения вращательного момента между ведущими мостами транспортного средства. На авто установлена двухскоростная «раздатка», которая обеспечивает:

• устойчивый ход машины при движении с малой скоростью в режиме повышенных оборотов двигателя;
• распределение мощности между ведущими мостами, в зависимости от сцепления с дорожным покрытием.

Дифференциал – один из важнейших элементов трансмиссии. Его основное предназначение заключается в распределении тягового усилия, а при необходимости, обеспечение вращения двух потребителей с разной угловой скоростью. В трансмиссии привода Chevrolet Niva установлено три дифференциала:

1. По одному на каждый мост (межколесные) – дают возможность колесам одной оси вращаться с различной скоростью.
2. Третий (межосевого действия) – передает мощность от силового агрегата к обоим мостам автомобиля. Также он позволяет валам работать на разных угловых скоростях, в зависимости от условий эксплуатации, что значительно улучшает управляемость.

Пара карданных валов (шрусовой или крестовой конструкции) обеспечивают связь раздаточной коробки с редукторами ведущих мостов. Оба вала автомобиля имеют одинаковое устройство – они взаимозаменяемы.

Передний и задний мосты передают усилие от раздаточной коробки на ведущие колеса посредством наружных и внутренних шарниров угловых скоростей.

Особенности работы дифференциала

Момент распределяется таким образом, что передается туда, где нагрузка меньше. Подтверждением сказанному может служить обычная картина – машина стоит тремя колесами на асфальте, а одним – на льду. Тронуться с места ей не удается. Сила трения резины о лед гораздо меньше, чем резины об асфальт, а значит, и нагрузка на колесе, стоящем на льду, меньше, чем на других.

А дифференциал весь крутящий момент передает в сторону минимальной нагрузки. В результате одно колесо вращается с бешеной скоростью, а остальные стоят на месте, автомобиль не движется. Примерно так же выглядит ситуация, когда автомобиль не может подняться в гору по обледеневшей дороге. В этом случае одно колесо, попавшее на наледь, крутится, но машина стоит.

Производится никому не нужная работа. Колесо «шлифует» дорожное покрытие (наледь). Избавление от подобной бесполезной работы – блокировка как на «Ниве», так и на любом другом автомобиле, приспособленном к трудным дорогам. Но обычно описываемые устройства есть далеко не на всех машинах.

ВАЗ 21213 Блокировка дифференциалов

Назначение блокировки дифференциалов

Блокировка межосевого и заднего дифференциалов служит для повышения проходимости автомобиля в условиях бездорожья и облегчения движения на крутых уклонах.

При движении в кривых наружное колесо проходит большее расстояние, чем внутреннее. Поэтому колеса одной оси движутся с различной скоростью, и, чтобы при этом автомобиль мог нормально двигаться, необходим осевой дифференциал. Межосевой дифференциал выравнивает скорость вращения приводных валов передней и задней осей, а дифференциал задней оси – задних колес.

Блокировка межосевого дифференциала

Предотвращает такое положение, когда колеса одной оси на скользком грунте провертываются на месте, в то время как колеса другой оси неподвижно стоят на нескользском грунте.

При включении блокировки межосевого дифференциала на обе оси начинает поступать крутящий момент, поскольку передняя и задняя оси становятся жестко связанными. Крутящий момент от силовой установки автоматически перераспределяется по осям в соответствии с состоянием грунта под колесами.

Блокировка дифференциала задней оси

Жестко связывает задние колеса, так что они вращаются с одинаковой скоростью. Блокировка дифференциала задней оси возможна только при заблокированном межосевом дифференциале.

ПРИМЕЧАНИЕ Отключение блокировки межосевого дифференциала при повороте колес можно заменить по весьма чувствительному рывку. Причиной этого является резкое снижение величины напряжений в трансмиссии, возникших в начале поворота при включенной блокировке дифференциала. При включенных дифференциалах колеса «скребут» по грунту при повороте. Это заметно по возникающему при этом шуму. Угол поворота при включенной блокировке дифференциалов существенно ограничен.

Включение блокировки дифференциалов

Уменьшите скорость ниже 40 км/ч.

Рис. 1.124. Клавиша esp на центральной консоли

Первая по ходу кнопки пиктограмма обозначает позицию блокировки межосевого дифференциала, а следующая и последняя – позицию блокировки дифференциала задней оси.

Поворотом кнопки только выбирается блокировка определенного дифференциала. Сам процесс включения и выключения блокировки дифференциала может потребовать некоторого времени.

Если случится так, что не удается включить или выключить блокировку, уберите ногу с педали газа и двигайтесь по возможности прямо, совершая при этом легкие движения руля влево-вправо.

Когда нельзя включать блокировку дифференциалов

ПРИМЕЧАНИЕ Ни в коем случае нельзя включать блокировку дифференциалов при движении по обычным дорогам общего пользования, а также когда колеса буксуют, автомобиль буксируют или проверяют тормоза на роликовом стенде. Ни в коем случае нельзя включать блокировку дифференциалов при движении по обычным дорогам, а также тогда, когда одно из колес буксует. Если включить блокировку в момент, когда колесо буксует, возможна или поломка привода, или внезапное и неконтролируемое движение автомобиля. Кроме того, сразу же будет ограничено действие рулевого управления.

ВНИМАНИЕ
При включении блокировки дифференциалов при движении по обычным дорогах общего пользования, а также когда колеса буксуют, автомобиль буксируют или проверяют тормоза на роликовом стенде, возможна или поломка привода, или внезапное и неконтролируемое движение автомобиля.

Принудительная блокировка межколесного дифференциала на Ниве

Вазовский внедорожник разрабатывался как автомобиль для села. В то время говорили, что дополнительные блокировки усложнят конструкцию, а значит, сделают ее более дорогой и менее надежной. Кроме того, Нива и без того обладает хорошей проходимостью. Это, наверное, правильно. Однако в стране, где процент дорог с твердым покрытием, от их общего числа, относительно небольшой, хочется большего.

Этим и воспользовались различные малые и большие предприятия, освоив выпуск дифференциалов с принудительной блокировкой. Сразу нужно отметить следующие.

Установка на Ниву вместо штатных дифференциалов, механизмов с принудительной блокировкой, существенно повышает нагрузку на полуоси и раздаточную коробку, что может привести к их преждевременному выходу из строя.

Поэтому прежде чем переоборудовать автомобиль нужно все хорошо взвесить и обязательно проконсультироваться со специалистами.

И, тем не менее, раз такая переделка возможна, нужно и о ней сказать несколько слов. В настоящее время наибольшее распространение получили дифференциалы:

1. С пневматическим подключением;
2. С электрическим подключением;
3. Самоблокирующиеся.

Коротко – достоинства и недостатки каждого из них.

Пневматическое подключение.

Блокировка колес осуществляется из салона с помощью сжатого воздуха. При этом к мосту автомобиля прокладывается силиконовый шланг. Устройство достаточно надежно, но требует дополнительного дорогостоящего оборудования. Комплект шлангов, компрессор и ресивер, по стоимости иногда превосходят сам дифференциал.

Электрическое подключение

Шестерня дифференциала блокируется за счет кулачкового механизма, который активируется с помощью электромагнитов. Устройство надёжно и не требует технического обслуживания. Минус – высокий потребляемый ток, предъявляет дополнительные требования к электрооборудованию.

Самоблокирующиеся механизмы

Принцип действия у них разный. Одни блокируются при малейшей пробуксовке, другие при увеличении нагрузки на колеса. Однако независимо от конструкций они не требуют участия человека, а потому популярны у владельцев внедорожников. Но основное их достоинство том, что они не имеют столь жесткой блокировки как все остальные виды, а значит, частично снимают с полуосей дополнительную нагрузку.

Возможные проблемы

Довольно часто автовладельцы не знают как пользоваться раздаткой на Ниве, и могут столкнуться с тем что межосевая блокировка не выключается, и приходится передвигаться по трассе в таком режиме, что негативно сказывается на машине. Для того чтобы перевести трансмиссию в нормальный режим необходимо переключить на заднюю передачу и немного разогнаться, и во время движения задним ходом попытаться выбить блокировку. Если это не сработало, можно попробовать проделать тоже самое, только уже во время движения вперед.

Чтобы избежать проблем с трансмиссией, автовладельцы Нивы должны придерживаться следующих правил:

• Старайтесь не производить переключение передач во время пробуксовки;
• Если блокировка переключается с затруднениями, не нужно прилагать чрезмерных усилий;
• Когда трудно проходимый участок преодолен, необходимо обратно произвести разблокировку, так по ровной дороге в этом режиме на высоких скоростях ухудшается управляемость автомобилем, при этом уменьшается срок службы всей трансмиссии.

Вот основные правила следуя которым вы сможете значительно продлить срок службы коробки переключения передач на Ниве Шевроле.

с заблокированным дифом машина гораздо хуже катится в повороте. ТО есть если при качении на нейтралке повернуть руль — машина затормозит.

По поводу езды — с блокировкой машина рулится хуже. ехать с ней постоянно — не рекомендуется. Включать только при преодолении тяжелых участков.

В песке и снегу, например, лучше обходиться без нее. На сильно пересеченной — лучше блокироваться заранее.

+ На скользком грунте движение становится более прямолинейным, что-ли. Чувствуется что задок бросает в стороны.

При забуксовывании гребут два колеса — одно спереди и одно сзади, т.е. когда сцепление левых и правых колес сильно различается: типа машина вывесилась. Сидит на брюхе. И все. Сушите весла. Но так лучше не проверять ;-))
