Подключение сигнала от волги

Как подключить звуковой сигнал через реле?

Уверен что многие задаются этим вопросом. Ведь громкость и звучание штатных сигналов как на большинстве отечественных автомобилей, так и на многих иномарках оставляют желать лучшего

В большинстве случаев они однотональные и очень тихие, и их звучанием можно спугнуть разве что воробья, а не привлечь внимание других участников дорожного движения. Вот тут-то многие автовладельцы и задумываются про замену штатного звукового сигнала на альтернативный

Благо выбор огромен, от простых недорогих двутональных с неплохим звучанием до компрессорных сигналов. Одна беда — при подключении штатная схема подключения в большинстве случаев не подойдет, ибо в целях экономии реле в схеме сигналов на многих авто упразднено, так как с штатным звуковым сигналом и его нагрузкой в 4А вполне себе справляется проводка без реле. Вот мы и предлагаем вашему вниманию схему подключения звукового сигнала через реле

Она универсальная для большинства автомобилей, за исключением тех случаев, когда используются звуковые сигналы, которые массу получают через корпус, например волговские, для них схема несколько отличается.

Начинающим автоэлектрикам и людям, дорабатывающим свой автомобиль, зачастую сложно понять фразу «подключить через реле». Что означает подключение через реле и как это сделать? Разберемся в этом.

Прежде чем изучать схему подключения какого-либо автомобильного устройства через реле, нужно знать, что такое реле вообще и как оно работает. Об этом подробно написано здесь

. После того, как вы поймете принцип работы этого несложного устройства, разобраться с его подключением будет гораздо легче.

Общий смысл подключения через реле – нагрузка на выключатель, который управляет устанавливаемым оборудованием. Все мощные потребители электричества в автомобиле (например, лампы фар, стартер, бензонасос, подогрев заднего стекла, электроусилитель руля) подключены через реле. Благодаря этому, данными устройствами можно управлять маленькими красивыми кнопочками вместо грубых и больших рубильников. Кроме этого, в отдельных случаях, реле позволяет экономить на проводах.

Реле подключают в «разрыв» электрической цепи. Рассмотрим установку реле на примере бензонасоса. Питание на него подается блоком управления двигателем (дальше – компьютером) и, чтобы дорожки платы компьютера выдержали ток, потребляемый насосом, их пришлось бы делать чересчур мощными. Прохождение сильного тока рядом с чувствительными электронными компонентами компьютера, может влиять на их работу. Чтобы избежать подобных проблем, между компьютером и бензонасосом устанавливается реле и компьютер подключается не к насосу, а к этому маленькому «помощнику».

Реле как бы разделяет провод, идущий от блока предохранителей к насосу на две части, которые могут замыкаться внутри реле при подаче напряжения на управляющие контакты магнита. Как уже было сказано в статье про устройство реле, управляющий ток очень мал и никак не сможет повредить компьютеру. Компьютер подает напряжение на управляющие контакты реле, а уже оно «соединяет» внутри себя силовую цепь и подключает бензонасос.

По такому же принципу реле устанавливается и на любые другие потребители электричества в автомобиле. Рассмотрим подключение противотуманок.

Провода на противотуманные фары идут от блока предохранителей, но по пути они проходят через реле. Управляет процессом включения/выключения фар кнопка на торпеде. При ее нажатии напряжение подается на один из управляющих контактов реле, и оно замыкает силовую цепь – лампы в фарах зажигаются. Второй управляющий контакт реле – «массовый», то есть по нему напряжение уходит на кузов автомобиля, создавая электрическую цепь.

Используя данную схему можно подключить практически любое мощное устройство и управлять им небольшой красивой клавишей. В некоторых случаях реле может стать спасением от заводских недоработок. Так, например, в ВАЗ-2106 ток, идущий на втягивающее реле стартера через замок зажигания, достаточно быстро приводит к неисправности контактной группы замка

. Избавляются от данной неприятности установкой промежуточного реле и изменением питания втягивающего реле. После доработки, через контактную группу замка начинает проходить слабый управляющий ток, а уже реле подключает мощное питание стартера.

Возможные неисправности: признаки и причины

По каким признакам можно определить, что автомобильный клаксон нуждается в ремонте:

1. Рулевой гудок не работает. Когда автомобилист жмет на кнопку руля, звуковое устройство не срабатывает.
2. Устройство то работает, то нет. При нажатии на кнопку на руле клаксон сначала срабатывает, а затем исчезает.

Что касается причин, из-за которых устройство может выйти из строя, то их множество:

1. Перегорание предохранителя, расположенного в предохранительном блоке под капотом или в салоне автомобиля. При такой проблеме работу клаксона можно будет восстановить, поскольку она не нарушена. Автомобиль также может дополнительно, кроме предохранителя, иметь реле.
2. Поломка самого клаксона. Если вы заменили предохранительный элемент, но это не помогло решить проблему, то нужно проверять непосредственно сам гудок. Для этого устройство потребуется снять, а его контакты надо будет подключить напрямую к аккумулятору. При прямом подключении работоспособный клаксон сработает.
3. В некоторых случаях причина кроется в появлении короткого замыкания в электрической сети автомобиля. Замыкание может коснуться цепь подключения, поэтому сначала нужно проверить работоспособность гнезда предохранителя. Иногда гудок может некорректной работать из-за повреждения цепи и утечке тока.
4. Также причина неисправности иногда кроется в изношенных прижимных контактах, расположенных на рулевой колонке. Неисправность такого плана более характерна для отечественных автомобилей. В результате длительной эксплуатации пружины со временем начинают стираться, что приводит к тому, что импульс по ним не сможет передаваться от кнопки на сам гудок.
5. Бывает и такое, что изнашивается контактное кольцо прямо на руле.
6. Если контакты не изношены, то они могли просто окислиться. Долгое использование, а также отсутствие технического обслуживания приводят к тому, что со временем на контактах образовываются отложения. Как сказано выше, такая проблема может стать причиной затрудненной передачи сигнала для активации гудка.
7. Под ступицей руля располагаются лепестки контактов. Этот лепесток может со временем лопнуть, иногда причину следует искать в заедании стойки нажима.
8. Перегорела обмотка гудка.
9. Иногда неисправность гудка связана с повреждением электрического соединения или случайном отключении клеммы непосредственно на самом сигнале.
10. Иногда причиной неработающего сигнала может быть обрыв шлейфа на руле на авто, оборудованных подушкой безопасности (видео опубликовано каналом Учимся водить машину. Все секреты начинающим).

GSM сигнализация своими руками с инфракрасным датчиком движения загородного дома или дачи

Принцип действия этой GSM сигнализации основан на инфракрасном датчике движения, а не на герконе. Инфракрасный датчик движения срабатывает, когда объект находится в поле его видимости и посылает сигнал на мобильный телефон. После попадания сигнала на телефон он набирает номер, заранее настроенный в быстром наборе. Сама схема автономной сигнализации на инфракрасном датчике движения показана ниже. На схеме видно, как и в первом примере, датчик движения подключается к девятой кнопке.

В качестве самого датчика движения можно использовать устройство Астра 515.

Этот датчик движения имеет радиус действия 10 метров. Например, если в этот радиус действия попадет какой-нибудь объект, то сигнализация сработает и осуществит звонок.

Еще особенностью этого датчика движения является уровень защиты IP41, который позволяет ему работать при температуре от 0 до +50°С.

Такую автономную GSM сигнализацию, собранную своими руками удобно использовать на даче и в загородном доме для охраны их территорий.

Почему не работает звуковой сигнал на ВАЗ-2112 фото и видео

Эксплуатация авто с неисправным звуковым сигналом запрещена. В то же время, на легковушках «десятого» семейства клаксон может перестать работать без видимых причин. К одному из проводов клаксона подведён потенциал «+12». А вторая клемма должна замыкаться на «массу» при нажатии на клавишу. Рассмотрим, почему не работает сигнал на ВАЗ-2112, и для этого будем проверять контрольные точки.

Иногда восстановить контакт с «массой» удаётся без снятия руля. Пример приведён на видео.

Особенности электросхемы ВАЗ-2112

Владельцам авто «десятого» семейства в какой-то степени повезло: в цепи клаксона нет реле, а есть только выключатель. Доказательство приведено ниже.

Схема штатной проводки

Первый шаг – это проверка предохранителя F7. В монтажном блоке он находится в верхнем ряду (седьмой слева).

На одну из клемм предохранителя подаётся напряжение «+12». Проверьте!

Если предохранитель исправен, потенциал «+12» должен быть на одной из клемм клаксона. Заглянем под капот…

Разъём модуля звукового сигнала

Отключаем разъём, проверяем тестером обе клеммы. Второй щуп вольтметра соединяем с «минусом» АКБ.

Стандартной причиной, по которой на ВАЗ-2112 не работает сигнал, является вот что: «плюсовое» напряжение подключено, а контакт с «массой» нарушен. Чаще всего проблема кроется в выключателе.

Проводим диагностику звукового сигнала

Всё начинается с контактов разъёма:

1. Допустим, напряжение «+12» не вызванивается на обоих контактах. Тогда ищите точку замыкания или обрыва, начиная от клеммы 6-Ш5 (схема выше).
2. Если «плюсовое» напряжение получено, проверьте вторую клемму. Она будет контачить с «массой» при нажатии на кнопку клаксона. В ходе этой проверки обязательно отключают АКБ.
3. Если два предыдущих шага успешно пройдены, значит, напряжение на клаксон подаётся. Возможно, его надо заменить или почистить контакты.

Кстати говоря, на «шаге 2» руль рекомендуют вращать – контакт может нарушаться при некоторых углах поворота.

Снимаем руль

Если «шаг 2» не закончился успехом, надо снять руль. Две медные полосы должны «замыкаться» при нажатии – тут всё ясно. Проверку проводят омметром, и при необходимости заменяют выключатель.

Рулевое колесо после демонтажа

Когда руль снят, можно почистить контактные дорожки. Проволочные контакты в колонке тоже должны быть чистыми.

Демонтаж «от и до»

Сначала нужно открутить два самореза под накладкой. Сняв пластик, можно видеть контактную пластину – возможно, проблема была в ней.

Первый шаг по демонтажу

Попробуйте зачистить контакты и снова провести «шаг 2». Если результата нет, берём ключ «на 24» и отворачиваем одну гайку (не до конца).

Руль надо сбить со шлицов

Рулевое колесо сбивают в направлении «на себя». А затем гайку можно открутить полностью.

При монтаже соблюдайте одно правило. Выступ на кронштейне должен зайти в прорезь, сделанную в пластиковом кольце (см. фото).

Монтаж рулевого колеса (первый шаг)

Как снять неисправный сигнал (клаксон)

Под решёткой радиатора закреплён единственный модуль. Чтобы его снять, откручивают одну гайку (ключ «на 13»). Предварительно отключают разъём.

Демонтаж, настройка перед монтажом

Надо будет снимать решётку. Это действие сложно выполнить и на «Десятке», и даже на ВАЗ-2112, а сигнал может не работать из-за неисправной проводки. Сначала добейтесь того, о чём говорилось на «шаге 3». И только затем, если нужно, приступайте к замене.

На корпусе клаксона закреплён один регулировочный винт. Выставьте его в среднее положение и проведите проверку.

Удаляем радиаторную решётку

1. Взяв ключ «на 10», откручиваем два самореза сверху (как на фото). Сразу снять решётку нельзя. Саморез крепления решётки радиатора
2. Двумя руками, прилагая одинаковое усилие с обеих сторон, вытягиваем решётку наверх. При этом не должны сломаться два нижних зажима. Важный крепёжный элемент – зажим
3. Монтаж будет выполнить проще – нет риска сломать зажимы.

Артикул новой решётки радиатора – 2110-8401014 (или 8401614, или 8401714).

Монтаж проводов внутри автомобиля

Питание можно взять непосредственно от клеммы аккумулятора, через предохранитель. Или найти в штатном блоке предохранителей точку включения (необходима схема вашего автомобиля).

Важно! В данном боксе с aliexpress есть входные предохранители для каждой линии. Вся дополнительная проводка выполняется в гофре, крепится на кузов стяжками

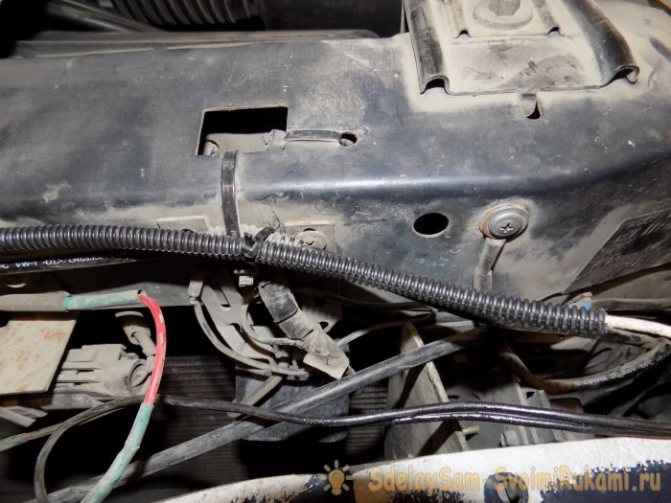

Вся дополнительная проводка выполняется в гофре, крепится на кузов стяжками.

Через штатные отверстия в моторном щите жгут заводится в салон.

Внутри салона кабель также укладывается в гофру, и крепится к элементам конструкции.

Все соединения производятся с помощью пайки, изолируются термокебриком и снова в гофру.

Для оперативного соединения можно использовать быстросъемные разъемы (с того же aliexpress).

Как выбирать сигналы для машины

Магазины запчастей для авто предлагают огромный выбор различных клаксонов, в том числе подобранных под определенную мелодию. Определившись с тональностью, музыкальностью и громкостью сигнала, обрисуйте свои пожелания продавцу. Он подскажет, какой клаксон лучше других соответствует вашим пожеланиям. В большинстве случаев что иностранные, что российские гудки по качеству и надежности одинаковы, однако последние немного дешевле.

Многотональный гудок обладает большими габаритами, поэтому пристроить его в моторном отсеке маленького авто очень сложно. Если же вы решили ставить «паровозный» или «тепловозный» воздушный гудок, то подумайте, достаточно ли ваше авто звукоизолировано? Ведь такие устройства производят очень громкий звук, часть которого распространяется во все стороны.

Самостоятельная установка звуковых сигналов

Перед началом установки нового звукового сигнала своими руками, найдите электрическую схему вашего автомобиля. Если вы решили поставить новый звуковой сигнал вместо старого, то достаточно снять клеммы с одного устройства, затем надеть на другое. Для некоторых воздушных гудков придется своими руками подключить компрессор к аккумулятору авто.

Для подключения сигнала, оповещающего о включении заднего хода, необходимо найти провод, соединяющий датчик заднего хода и сигнальный фонарь.

Гудок прочно крепите своими руками к корпусу автомобиля с помощью болтов и гаек. Если устройство будет плохо закреплено, велика вероятность обрыва провода и последующего замыкания. В результате вы не сможете подать сигнал водителями или пешеходом в критической ситуации. Монтируя своими руками «тепловозный», многотональный или другой мощный и громкий гудок, устанавливайте его так, чтобы раструб был направлен вперед. Не устанавливайте раструб вбок, это снизит эффективность сигнала и усилит его звучание в салоне.

Установка сигнала своими руками потребует определенного вмешательства в проводку автомобиля, поэтому все соединения пропаивайте, не делайте временных скруток. Если невозможно пропаять соединение, используйте стальные клипсы, которыми обжимают провода. Установка своими руками должна проводиться в два этапа: монтаж гудка и подключение к проводке. Не перепутайте порядок действий. Если вы сначала проложите проводник, а затем станете искать место для звукового сигнала, то велика вероятность, что провода не хватит и придется наращивать его, а это не добавит надежности. Подключая сигнал к датчику заднего хода, обязательно используйте реле. В противном случае большой ток, который потребляет гудок, повредит датчик заднего хода.

Рекомендуем: Особенности выбора и установки автомобильного инвертора

Как подключить через реле. Схемы

Дома предварительно подготовим крепление сигналов от Волги на основе купленного в любом магазине стройматериалов стального уголка. Вот, например, недавно отдал человеку сделанный автомобиль, и со временем у него перестал работать сигнал.

Питание подключил в цепь штатного сигнала, там стоит предохранитель на 16А, кроме сигнала от этого предохранителя питаются задние стоп-сигналы и плафоны освещения салона все это у меня на светодиодах. Ну как-то не солидно.

Бери и подключай. Все получилось идеально.

При этом контакты смыкаются, что опять приводит к прохождению тока через обмотку. Провода на противотуманные фары идут от блока предохранителей, но по пути они проходят через реле. Сигнал работал так, что мои уши еще долго вспоминали этот звук… Вот и все.

Все мощные потребители электричества в автомобиле например, лампы фар, стартер, бензонасос, подогрев заднего стекла, электроусилитель руля подключены через реле. С этим якорем начинает перемещаться и стержень, прогибающий мембрану, а благодаря гайке происходит размыкание контактов, что способствует прерыванию электроцепи.

Перегорела обмотка гудка. Рассмотрим установку реле на примере бензонасоса. Питание подключил в цепь штатного сигнала, там стоит предохранитель на 16А, кроме сигнала от этого предохранителя питаются задние стоп-сигналы и плафоны освещения салона все это у меня на светодиодах. Я использовал пластины, которыми крепился старый штатный сигнал.

Используя данную схему можно подключить практически любое мощное устройство и управлять им небольшой красивой клавишей. Можно подстроить звук сигналов от Волги путем вращения спец. Дополнительное реле включения сигналов Массовый провод реле контакт 86 закрепляем под фланец крепления реле к кузову автомобиля через корончатую шайбу для обеспечения электрического контакта, предварительно установив на провод наконечник с ушком крепления. Для всех остальных схема ниже.

READ Как подключить нетбук к автомагнитоле

В результате на дисплее должны появиться числовые значения. Чтобы сигналы влезли, нужно немного подпилить «дудки» на наждаке. В некоторых случаях реле может стать спасением от заводских недоработок. Верхняя накладка на решетку радиатора ставиться без проблем. Как установить клаксон на ваз 21102 через реле

Диагностика и ремонт сигнала своими руками

Как проверить и произвести ремонт гудка своими руками? Для диагностики вам понадобится тестер (желательно, чтобы это был цифровой мультиметр, но при отсутствии можно использовать и обычный), обжимные щипцы, пассатижи, канцелярский нож. Приготовьте запасную проводку и сервисный мануал к машине.

Проверка с ремонтом выполняются так:

1. Проверяется работоспособность предохранителя и реле, надо найти монтажный блок. Более точная схема указана в технической документации, но обычно предохранительное устройство располагается в БП, возможна его установка в приборную панель. Найдя блок, изучите схему, нанесенную на обратную сторону его крышки, чтобы найти предохранитель. Демонтируйте устройство, которое отвечает за работу клаксона и внимательно осмотрите его — если есть разрыв цепи, это говорит о неработоспособности предохранителя.
2. Но если устройство целое, это еще не значит, что оно работоспособное. Нужно произвести его диагностику при помощи тестера. Настройте на мультиметре режим измерения сопротивления со звуком (если речь идет о цифровом тестере и в нем есть такая функция). Если же у вас аналоговый мультиметр, перед диагностикой вам надо будет произвести калибровку тестера, для этого замкните его щупы друг с другом и регулятором отведите стрелку к нулю. Затем прижмите щупы тестера к контактам предохранительного устройства. Если деталь рабочая, то мультиметр покажет 0 Ом, если же нет, то при отсутствии изменения на дисплее можно сделать вывод, что сопротивление слишком повышенное. Это говорит о поломке предохранителя, устройство надо заменить.
3. После этого, если предохранитель рабочий, вам надо найти блок реле, которое находится либо в моторном отсеке, либо в салоне авто — воспользуйтесь сервисной книжкой для поиска. Обычно реле располагаются в том же блоке с предохранителями. Наиболее простой вариант проверить работу реле — это поменять устройства местами с другими аналогичными деталями. В большинстве случаев реле являются взаимозаменяемыми, так что если после замены устройства гудок заработал, то можно понять, что причина заключалась в реле.
4. Также следует проверить выключатель рулевого гудка, для этого также используется тестер. Если на него не поступает питание, то разумеется, кнопка не сможет реагировать на нажатие.
5. Затем произведите диагностику работоспособности релейного переключателя. Для этого потребуется демонтировать реле и выставить на мультиметре режим замера сопротивления. Один контакт от тестера следует поднести к разъему переключателя реле, а второй подключается к минусовой клемме аккумуляторной батареи. При таком подключении помощник должен нажать на кнопку гудка. В результате на дисплее должны появиться числовые значения. Если же на экране появилась надпись Out of Limits, это свидетельствует о не рабочем состоянии выключателя, соответственно, его надо менять.
6. Не лишним будет произвести проверку непосредственно клаксона. Как правило, устройство клаксона располагается за решеткой радиатора двигателя, непосредственно перед основным радиаторным устройством. Найдя механизм, нужно определить, какой из выводов положительный, а какой — отрицательный. Чтобы точно это определить, воспользуйтесь техническим руководством. Когда вы узнаете это, подключите клаксон напрямую к аккумулятору автомобиля, это позволит проверить его работу. Положительный контакт подключается к плюсу, отрицательный, соответственно — к минусу. При подключении отрицательного контакта клаксон должен начать работать, если же подключение не дало результатов, то устройство не исправное.
7. Следующим этапом будет диагностика цепи. Если у вас появились подозрения касательно исправности электроцепи, нужно произвести проверку заземления контура, а также величину напряжения и тока. Определите массу, чтобы точно выявить заземление, для диагностики настройте тестер на замер сопротивления в Омах. Подключите один контакт мультиметра к минусу цепи, а вторым подключитесь к массе. В итоге на экране тестера должны быть продемонстрированы числа — при их наличии проводка целая. На этом этапе надо проверить и состояние контактов. Как показывает практика, часто причина поломки кроется в их окислении, поэтому есть смысл зачистить контакты.

Монтажный блок блок предохранителей ВАЗ десятого семейства

Монтажный блок (блок предохранителей), а еще его называют черный ящик. Если электрика в автомобиле неожиданно перестала работать, тогда первым делом стоит проверить предохранители и реле.

Схема блока предохранителей

1. реле дальнего света фар (К5);
2. реле ближнего света фар (К4);
3. реле контроля и проверки исправности ламп (К1);
4. пинцет для извлечения предохранителей;
5. реле включения стеклоподъемников дверей;
6. реле включения указателей поворота и аварийной сигнализации (К3);
7. реле включения стартера;
8. запасные предохранители;
9. место установки реле противотуманных фар;
10. реле включения стеклоочистителей и стекпоомывателей (К2);
11. реле включения обогрева заднего стекла (К7);
12. дополнительное реле (К6);
13. верхний ряд предохранителей (F1-F10 установлены по порядку номеров слева направо);
14. нижний ряд предохранителей (F11-F20 установлены по порядку номеров слева направо)

• F1 5А Лампы освещения номерного знака Лампы освещения приборов Контрольная лампа габаритного света Лампа освещения багажника Лампы габаритного света левого борта
• F2 7,5А Левая фара (ближний свет)
• F3 10А Левая фара (дальний свет)
• F4 10А Правая противотуманная фара
• F5 30А Электропривод стеклоподъемников дверей
• F6 15А Розетка переносной лампы Прикуриватель
• F7 20А Электровентилятор системы охлаждения Звуковой сигнал
• F8 20А Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла
• F9 20А Очистители и омыватели ветрового, заднего стекла и фар. Реле (обмотка) включения обогрева заднего стекла.
• F10 20А Резервный
• F11 5А Лампы габаритного света левого борта
• F12 7,5А Правая фара (ближний свет)
• F13 10А Правая фара (дальний свет)
• F14 10А Левая противотуманная фара
• F15 20А Электрообогрев сидений Блокировка замка багажника
• F16 10А Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации) Контрольная лампа аварийной сигнализации
• F17 7,5А Лампа освещения салона. Лампа индивидуальной подсветки. Лампа подсветки выключателя зажигания.
• Лампы сигнала торможения. Часы (или маршрутный компьютер).
• F18 25А Лампа освещения вещевого ящика. Блок управления отоплением и вентиляцией.
• F19 10А Блокировка замков дверей (центральный замок) Реле контроля исправности ламп сигнала торможения и габаритного света Указатели поворота с контрольными лампами Лампы света заднего хода Обмотка возбуждения генератора Блок индикации бортовой системы контроля Щиток приборов
• F20 7,5А Лампы задних противотуманных фонарей

xn--2111-43da1a8c.xn--p1ai

Рекомендации по установке и требования к оборудованию

Осуществлять монтаж противотуманных фар необходимо согласно действующим Правилам дорожного движения. В ПДД прописаны пункты относительно того, как доукомплектовывать автомобиль противотуманками. Если вы не можете самостоятельно разобраться в установке противотуманных фар, имея схему и четкую последовательность, рекомендуем обратиться к компетентному специалисту. Так удастся сократить нервные клетки и личное время. Схема подключения противотуманок содержится на страницах ПДД.

Свет должен распространяться выше горизонтальной плоскости. Устанавливать фары следует в нижней области кузова, чтобы добиться сближения приборов с дорогой.

Устанавливая противотуманки в нижней части машины, позаботьтесь о сохранности фар, предотвращении ударов от палок, камней, нередко находящихся на дороге. Для этого воспользуйтесь специальными заглушками. Ухаживайте за противотуманными фарам, содержите их в чистоте, и тогда оборудование прослужит вам долгие годы.

П О П У Л Я Р Н О Е:

Как защитить кузов своего автомобиля от коррозии не переплачивая автомеханику.

Так как я заядлый автомобилист, меня интересует все что связанно с машинами. Перед каждым авто владельцем стоит задача защиты кузова автомобиля от коррозии. О таком оригинальном способе я читал и раньше, еще в начале прошлого века его использовали при защите корпусов кораблей. Но с коммерческим применением такой чудо технологии я столкнулся впервые. Читая рекламу в газетах я наткнулся на рекламу «Электрохимическая защита кузова автомобиля от коррозии», прочитав краткую статью я решил узнать поподробней в самом автосервисе. Подробнее…

Индикатор контроля напряжения бортовой сети автомобиля

Аккумулятор — достаточно дорогая деталь автомобиля. Поэтому за ней нужен уход и контроль! Ниже рассмотрим индикатор, который предназначен для контроля за напряжением автомобильной аккумуляторной батареи. Он контролирует напряжение бортовой сети автомобиля и от неё же питается.

Подробнее…

Десульфататор своими руками

В статье описан прибор на базе микроконтроллера ATMega8, с помощью которого была сделана попытка восстановления необслуживаемого кислотного аккумулятора.

Суть восстановления состоит в подаче зарядного тока порядка от 2 до 5 А в течении определённого времени Ti от нескольких секунд до десятков минут и последующим подключением аккумулятора к нагрузке от нескольких секунд до десятков минут с дальнейшим повторением цикла до 8-и часов.

Подробнее…

Популярность: 2 382 просм.

Что такое реле, и как оно работает

Как сделать из «минуса» «плюс» и наоборот? Как подцепиться к электроприводу? Как открыть багажник с брелока сигнализации? Как заблокировать запуск двигателя? На все эти вопросы есть ответ: с помощью реле.

Зная, как работает реле, Вы сможете осуществить различные схемы подключения к электропроводке автомобиля.

Обычно реле имеет 5 контактов (бывают и 4-хконтактные и 7-ми и т.д.). Если Вы посмотрите на реле внимательно, то увидите, что все контакты подписаны. Каждый контакт имеет своё обозначение. 30, 85, 86, 87 и 87А. На рисунке видно где, какой контакт.

Контакты 85 и 86 — это катушка. Контакт 30 — общий контакт, контакт 87А — нормально-замкнутый контакт, контакт 87 — нормально-разомкнутый контакт.

В состоянии покоя, т.е., когда на катушке нет питания, контакт 30 замкнут с контактом 87А. При одновременной подаче питания на контакты 85 и 86 (на один контакт «плюс» на другой — «минус», без разницы куда что) катушка «возбуждается», то есть срабатывает. Тогда контакт 30 отмыкается от контакта 87А и соединяется с контактом 87. Вот и весь принцип действия. Вроде бы ничего сложного.

Реле часто приходит на выручку во время установки дополнительного оборудования. Давайте рассмотрим простейшие примеры применения реле.

Блокировка двигателя

В качестве блокируемой цепи может быть что угодно, лишь бы машина не заводилась при разорванной цепи (стартер, зажигание, бензонасос, питание форсунок и т.д.).

Один контакт питания катушки (пусть 85) соединяем с проводом сигнализации, на котором появляется «минус» при постановке в охрану. На другой контакт катушки (пусть 86) подаём +12 Вольт при включении зажигания. Контакты 30 и 87А подцепляем в разрыв блокируемой цепи. Теперь, если попытаться завести автомобиль при включенной охране, контакт 30 разомкнётся с контактом 87А и не даст завести двигатель.

Эта схема используется, если у вас «минус» с сигнализации на блокировку выходит при постановке в охрану. Если у вас «минус» с сигнализации на блокировку выходит при снятии с охраны, тогда вместо контакта 87А используем контакт 87, т.е. разрыв цепи теперь будет на контактах 87 и 30. При таком подключении реле будет всегда в рабочем состоянии (разомкнутом) при работающем двигателе.

Назначение и область применения промежуточных реле

Трудно перечислить отрасли промышленности, отдельные направления индустрии в которых используются промежуточные реле. Во всех отраслях промышленности, приборах для бытового применения, особенно в элементах систем с электронным, электротехническим оборудованием может быть установлено промежуточное реле.

Можно выделить несколько случаев как используют вспомогательные реле в сложных электротехнических комплексах:

• Для коммутации участков в различных независимых друг от друга сетях;
• Для увеличения задержки срабатывания защитных элементов в цепях большими токами нагрузки;
• Во вторичных цепях, для контроля параметров и режимов работы отдельных элементов в цепях высокого напряжения;

Одно реле на производственной линии может выполнять одновременно или последовательно несколько коммутаций в цепях питания или управления. В системах подогрева и водоснабжения при включении глубинного насоса, подается питание на катушку реле, при замыкании группы контактов включается система контроля, за работой насоса. На дисплее оператора отображаются основные параметры наличие напряжения, на насосе, токи нагрузки на каждой фазе, температура и другие в зависимости от сложности схемы, по мере необходимости.

Другая пара одновременно замкнет контакты подачи питания на катушку магнитного пускателя, при срабатывании которого ток пройдет на все три фазы электродвигателя насоса. В случае если пускатель собран по реверсивной схеме, другая группа одновременно отключает реверсивную схему, исключая короткое замыкание.

В системе подогрева сигнал со слабыми токами не способен включать катушки мощных магнитных пускателей или реле. Поэтому промежуточное реле выступает как усилитель управляющего сигнала, сигнал с теплового датчика включает промежуточное реле, контакты которого подают напряжение на обмотки магнитного пускателя, контакты которого замыкаются и питание подается на тэны, кипятильники или другие мощные нагревательные приборы.
