Блок предохранителей на ваз 2107

Предохранители ВАЗ 2104

Предохранители ВАЗовской «четвёрки» как и в любом другом автомобиле, предназначены для размыкания защищаемой ими электрической цепи в результате перегорания специальной вставки. Разрушение происходит в момент превышения тока, на который рассчитан защитный элемент. Сила тока предохранителя подбирается в зависимости от допустимой нагрузки в защищаемой им цепи и зависит от подключённых в ней потребителей. Если возникает нештатная ситуация, в первую очередь должна выйти из строя плавкая вставка, прекратив подачу тока и сохранив машину от пожара. Предохранитель выходит из строя по нескольким причинам:

• короткое замыкание, которое возможно при повреждении изоляции проводов либо неправильном монтаже электроприборов;
• несоответствие номинала предохранителя той цепи, в которой он установлен. Такое возможно при ошибочной установке плавкой вставки, рассчитанной на меньший ток.

На ВАЗ 2104 устанавливались разные предохранители, но назначение у них одно — защита электрических цепей

Поскольку от состояния предохранителей зависит работоспособность всех потребителей автомобиля, на их замене, поиске и решении возможных проблем, стоит остановиться подробнее.

Особенности процедуры при замене коротким европрикуривателем

Одна из проблем устройства на классике – слабые контакты. При езде по разбитым дорогам посадочные места разбалтываются, вследствие чего может слететь фиксирующее кольцо, что чревато замыканием. Поэтому многие владельцы решают купить короткий евро прикуриватель, также подходящий для ВАЗ 2107.

Его установка осуществляется по схеме.

1. Порядок разборки аналогичен предыдущим процедурам.
2. Диаметр посадочного гнезда евро прикуривателя немного больше. Поэтому следует напильником расточить старое отверстие до подходящих размеров.
3. Устанавливаем зеленую часть подсветки.
4. Монтируем посадочное гнездо.
5. Необходимо купить в магазине стандартный трехконтактный разъем. Желтый провод припаивается к желтому, центральный зеленый – к красному, а синий – к минусовому черному.
6. Далее осталось только собрать прибор по схеме, обратной разборке, и проверить его исправность.

Замена

Иногда, случается ситуация, когда весь монтажный блок приходит в неисправность, и ремонту уже не подлежит. В таком случае, производится его замена. Делается это довольно просто. При замене, блок меняется полностью, а не отдельные его реле и защитные элементы, поэтому, его достаточно просто отключить от общей цепи.

Предварительно, стоит запомнить, какой провод, куда следует подсоединять. Для большего удобства, будет лучше, если у вас будет при себе схема подключения. На ней указаны провода, и разъемы, в которые нужно их подсоединять. Найти нужный провод можно по характерному цвету.

Замена блока предохранителей на Ваз 2107

Предохранители ВАЗ 2107 (инжектор и карбюратор) устанавливаются в типовые взаимозаменяемые блоки, поэтому их замена не сопряжена со сложностями. БП можно менять лишь на блок аналогичного типа (старый или новый). Делается это так:

• отключить “массу” от аккумулятора;
• демонтировать корпус воздушного фильтра;
• отстыковать жгут проводов, подключенный к блоку предохранителей, который находится снизу БП;

Совет: цветная маркировка, нанесенная на корпус БП, позволяет не перепутать провода местами даже если предварительно не маркировать их.

• демонтировать полку, находящуюся в салоне под “торпедой”;
• снять корпус “бардачка”;
• отстыковать второй жгут проводов от БП;
• открутить болты крепления БП (правый болт скрыт, его сразу не видно);
• демонтировать блок предохранителей;
• установить новый блок предохранителей;
• затянуть болты крепления;
• пристыковать жгут, идущий из салона;
• установить корпус “бардачка” и полку под “торпедой”;
• подключить к БП жгут проводов, идущий под капотом;
• установить корпус воздушного фильтра;
• подключить “массу” к аккумулятору.

Предохранители ВАЗ 2115 (Монтажный блок)

Достаточно распространенным вариантом поломки в автомобилях, является отключение электрического оборудования транспортного средства. Достаточно часто это связано с тем, что перегорел предохранитель. Чтобы быстро исправить такую проблему, необходимо точно знать, где расположен предохранитель, который отвечает за отключившийся электронный узел автомобиля, а также как его заменить.

Где расположены предохранители

Конструкция ни одного транспортного средства не предполагает разброса предохранителей по разным местам. В каждом автомобиле, в том числе и на ВАЗ 2115, все предохранители расположены в специальном блоке, который называется блоком предохранителей.

Как и на большинстве машин, на ВАЗ 2115 имеется два блока предохранителей. Один из них находится в салоне машины, под приборной панелью, а второй в подкапотном пространстве, около левого стакана.

Какие предохранители располагаются на ВАЗ 2115

Напомним, что в предыдущей статье мы рассматривали неисправности модуля зажигания на ВАЗ 2115. его ремонт и замену своими руками.

Каждый предохранитель, который расположен в блоке предохранителей транспортного средства, имеет свою маркировку, по которой можно определить, за что он отвечает:

1. «К1» — данный элемент блока предохранителей, несет ответственность за реле системы очистки фар.2. «К2» — тот элемент блока предохранителей, несет ответственность за реле системы переключение поворотных огней, а также за аварийную сигнализацию.3. «К3» — отвечает за систему очистки лобового стекла.4. «К4» — отвечает за контроль работоспособности ламп.5. «К5» — отвечает за систему электростеклоподъемников.6. «К6» — отвечает за звуковые сигналы.7. «К7» — отвечает за систему обогрева заднего стекла.8. «К8» — отвечает за освещение дорожного полотна в режиме дальнего света.9. «К9» — отвечает за освещение дорожного полотна в режиме ближнего света.10. «F1» — «F20» — это особые плавкие предохранители.

Устройство блока предохранителей на ВАЗ 2115

Салонный блок предохранителей, является несколько иным по структуре, нежели тот, что расположен под капотом. В него входит электронный блок управления, три предохранителя, а также три реле.

Также как и в блоке предохранителей расположенном в подкапотном пространстве, тут каждый предохранитель имеет свое предназначение.

Если описывать их сверху вниз, то получится следующее:

1. Предохранитель, который отвечает за бензонасос. Его сила тока составляется 15 ампер.2. Предохранитель, который отвечает за реле электрического вентилятора радиатора, клапан, который расположен на продувке адсорбера, а также за ДМРВ, ДК и ДС. Сила тока этого предохранителя составляет 7,5 ампер. 3. Предохранитель, который отвечает за ЭБУ. Сила тока на этом предохранителе составляет 7,5 ампер.

Еще, чтобы полностью разбираться в блоках предохранителей, вам стоит знать о реле, которые расположены в салонном блоке предохранителей.

Ниже, вы можете найти их описание сверху вниз:

1. Реле, которое отвечает за включение бензонасоса.2. Реле, которое отвечает за включение электрического вентилятора радиатора системы охлаждения.3. Главное реле.

Как определить сгоревший предохранитель и заменить его?

Как мы уже говорили выше, каждый предохранитель, который расположен в автомобиле, отвечает за свое электрическое оборудование. В связи с этим, вам нужно лишь посмотреть на крышку блока предохранителей, и по схеме, которая на нее нанесена, определить место положения нужного предохранителя.

Чтобы добраться до самих предохранителей, достаточно одной рукой нажать на защелку, а второй открыть крышку блока предохранителей.

Как удостовериться, что предохранитель сгорел?

Существует два основных способа оценки работоспособности предохранителя. Первый, более простой, но менее надежный – «на глаз». Для этого вытащите предохранитель, и посмотрите, цела ли его средняя часть.

Второй метод проверки предохранителя является более качественным. Вам нужно включить зажигание и поочередно замерить напряжение на контактах предохранителя. Если на одном оно есть, а на втором отсутствует, то предохранитель перегорел.

В заключении хотелось бы отметить, что если ваши предохранители перегорают достаточно часто, то вам следует проверить всю проводку транспортного средства. Это требует серьезного опыта и специфических знаний. Если вы ими не обладаете, то лучше обратитесь к опытному специалисту на станцию технического обслуживания.

Как заменить реле дворников?

Чтоб поменять данное реле, необходимо отодвинуть либо на сто процентов снять приборную панель. Для этого необходимо снять пластмассовые накладки с рычагов управления отопителем салона.

Потом необходимо снять пластиковую заглушку, расположенную с правой стороны от данных рычагов.

Сейчас нужно плотно взяться руками за правую сторону приборки и аккуратненько потянуть её на себя.

Чтоб Получить малость больше места, можно расклинить приборку, воткнул в место меж ней и панелью какой-либо предмет. Если же для вас не хватает сноровка поменять реле с отодвинутыми приборными щитком, то придется его снять стопроцентно. Для этого необходимо Открутить трос спидометра, снять со штуцера трубку эконометр, также отключить фишки с проводами.

Внимание! Перед демонтажем колодок с проводами, необходимо уяснить как они были подключены, а еще лучше сфотографировать, чтоб не спутать их при подключении. Сейчас откручиваем гайки крепления реле дворников к кузову автомобиля, отсоединяя фишку и вытаскиваем его

Данное реле может крепиться как одним болтом, так и 2-мя

Сейчас откручиваем гайки крепления реле дворников к кузову автомобиля, отсоединяя фишку и вытаскиваем его. Данное реле может крепиться как одним болтом, так и 2-мя.

Сейчас подключайте фишку к новенькому реле и собираем панель в оборотном порядке.

Причины неисправности устройства

Замена прикуривателя может потребоваться в том случае, если изделие перестало функционировать. Причинами выхода из строя механизма служат следующие факторы:

1. Перегорание плавкой вставки предохранителя розетки. Возникает в частых случаях, если розетка используется для подключения нескольких устройств как разветвитель. Ведь 10 амперный предохранитель не рассчитан на большие перегрузки по току, поэтому в частых случаях выходит из строя. Для того чтобы осуществить ремонт прикуривателя, необходимо попросту заменить предохранитель на новый.
2. Окисление контактов устройства. Для проведения ремонта потребуется снять механизм и осуществить зачистку контактов.
3. Замыкание контактов изделия. Оплавление контактов возникает в тех случаях, когда неумелые владельцы заменяют 10А предохранитель на 15А. В результате это приводит к тому, что “горит” проводка в автомобиле или плавятся контакты. Для устранения проблемы необходимо снять устройство, и на основании возникшей поломки, произвести ремонт.
4. Неисправность спирали накаливания. Для того чтобы отремонтировать изделие, необходимо заменить головку на новую. Стоимость изделия не превышает 150 рублей.

При частом использовании изделия наблюдается выход его из строя. Согласно инструкции, головка прикуривателя должна выщелкиваться при нажатии на нее по истечению 10-20 секунд. С течением времени данный промежуток времени увеличивается, а в один момент изделие вовсе перестает функционировать. Что представляет собой схема подключения прикуривателя на ВАЗ “классике”, выясним детальнее.

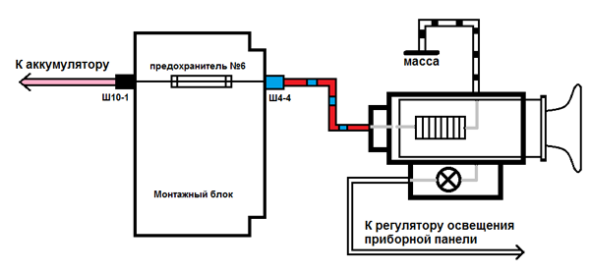

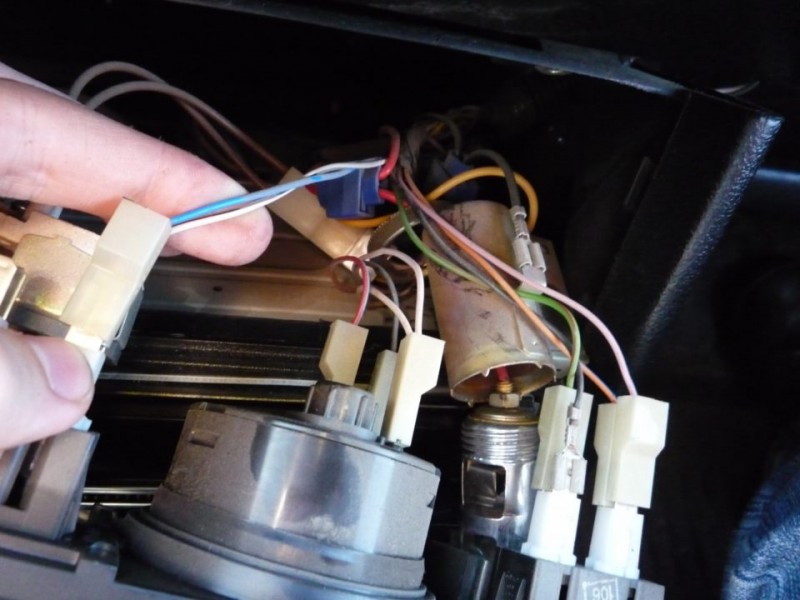

Электрическая схема прикуривателя

Розетка прикуривателя “семерки”, как впрочем и любого другого недорогого авто имеет следующую схему подключения:

• “Питание” – красный провод, одна часть которого запитывает часы в автомобиле.
• Желтый провод – питание лампочки подсветки.
• “Масса” – провод черного цвета.

Предохранитель, который отвечает за защиту изделия, располагается в монтажном блоке под номером 6. В современных автомобилях обычно питание на прикуриватель идет не сразу от аккумулятора, а через замок зажигания. В результате питание не подается пока не повернут ключ в замке зажигания. Это сделано с целью сохранения заряда аккумулятора при долгой стоянке.

Выясним, как поменять прикуриватель на ВАЗ 2107, и что представляет собой процедура.

Особенности замены устройства

Самостоятельная замена механизма выполняется следующим образом:

• Для начала следует снять минусовую клемму с АКБ. После этого осуществить демонтаж панели с часами.
• При помощи плоскогубцев требуется подтянуть металлический ободок на прикуривателе.
• Теперь можно осуществить демонтаж изделия.
• После снятия розетки, требуется произвести ее осмотр и при необходимости заменить.
• Чтобы заменить изделие, требуется переключить провода питания на новое устройство, после чего установить его на место в порядке обратном снятию.

Важно знать! Если новая розетка от “евро-прикуривателя” не подходит по диаметру для установки в панель, то можно увеличить диаметр при помощи ножа. После того, как данная процедура выполнена, можно накинуть минусовую клемму на АКБ и произвести включение изделия

Спустя 15 секунд головка должна отщелкнуться, что говорит об исправной работе изделия. Убедившись в том, что изделие функционирует, можно проверить исправность старой головки. Если старая головка не отщелкивается, то ремонту она не подлежит. Несмотря на то, что рассматриваемое изделие не прихотливое, но требуется периодически проводить его обслуживание. В частых случаях попросту происходит выход из строя предохранителя, поэтому всегда в запасе должна быть парочка новых изделий

После того, как данная процедура выполнена, можно накинуть минусовую клемму на АКБ и произвести включение изделия. Спустя 15 секунд головка должна отщелкнуться, что говорит об исправной работе изделия. Убедившись в том, что изделие функционирует, можно проверить исправность старой головки. Если старая головка не отщелкивается, то ремонту она не подлежит. Несмотря на то, что рассматриваемое изделие не прихотливое, но требуется периодически проводить его обслуживание. В частых случаях попросту происходит выход из строя предохранителя, поэтому всегда в запасе должна быть парочка новых изделий.

Где расположены и за что отвечают устройства?

Для начала предлагаем узнать, какие предохранители и реле за что отвечают, что являет собой электрическая распиновка устройств на инжекторном и карбюраторном ВАЗ 2107. Основная часть применяющихся деталей установлена в основном устройстве, которое располагается в подкапотном пространстве. Щиток находится прямо под лобовым стеклом, напротив кресла пассажира.

Если говорить непосредственно об инжекторе и карбюраторе, то электросхема устройств не зависит от вида системы подачи горючего. То есть и карбюраторные, и инжекторные версии авто могут оснащаться новыми и старыми блоками. В версиях машин, выпущенных позже, блок может быть установлен в салоне машины под бардачком.

Старого типа

Схема блока старого образца

№	Для чего используется
1	Этот компонент предназначен для защиты электроцепи фар реверсивного хода, двигателя печки, лампочки на приборной панели, а также реле системы прогрева заднего стекла.
2	Необходим для защиты мотора щеток стеклоочистки, системы чистки ветрового стекла и оптики, если это предусмотрено производителем.
3, 4	Вспомогательные разъемы, могут использоваться при добавлении новых девайсов.
5	Работа системы обогрева заднего стекла.
6	Предназначен для обеспечения работы прикуривателя. Иногда этот предохранитель отвечает за магнитолу, зависит от авто.
7	Девайс применяется для обеспечения бесперебойной работы мотора вентилирующего устройства, охлаждающего радиатор, а также клаксона.
8	Аварийная световая сигнализация.
9	Бесперебойное функционирование противотуманной оптики. В некоторых «семерках» этот предохранитель отвечает за работу регулятора напряжения генератора.
10	Элемент отвечает за функционирование приборной комбинации, индикатор разряда аккумулятора на комбинации, а также прочие лампочки.
11	Стоп-огни, источники внутреннего света кузова авто.
12	Фара дальнего света, правая, обмотка активации реле системы чистки оптики.
13	Дальняя фара, левая, лампочка на контрольном щитке включения дальнего света фар.
14	Габаритное освещение, индикатор освещения номерного знака, лампа света под капотом.
15	Габариты, свет приборного щитка, вещевого ящика, прикуривателя.
16, 17	Предохранительный элемент ближнего света.
18	Устройство предназначено для защиты электроцепи лампочек фар ближнего освещения.
19	Этот элемент необходим для защиты цепи лампочек оптики дальнего света.
Резервное гнездо	Применялось для подсоединения реле мотора вентилятора ДВС в транспортных средствах, выпущенных до 2000 года.
20	Обеспечивает функциональность звукового сигнала (гудка).
21	Необходим для обеспечения работы систем очищения оптики, если машина оборудована омывателем.
22	Отвечает за работу системы обогрева заднего стекла.

Нового типа

Устройство нового типаПредназначение элементов в устройстве нового типа

Ниже представлена таблица описания реле, отмеченных на схеме номерами 1-6.

Номер	Описание
1	Обеспечивает функциональность системы обогрева стекла.
2	Данное реле применяется для защиты электродвигателя системы очистки оптики. Устанавливается не на все автомобили.
3	Обеспечивает функциональность рулевого гудка. На указанной схеме в месте установки устройства находится заглушка.
4	Необходимо для защиты мотора вентилятора силового агрегата. При поломке реле есть вероятность перегрева силового агрегата.
5	Данное устройство обеспечивает функциональность источников освещения дальнего света.
6	Реле защиты электроцепи фар ближнего освещения.

Инжектор

Устройство инжекторного БП

Как мы уже сообщили, инжекторные версии «семерок» имеют аналогичный с карбюраторами блок предохранителей. Разница в том, что инжекторные авто дополнительно оборудуются блоком реле, который располагается в салоне автомобиля под вещевым ящиком.

Номер	Назначение
F1	Необходим для обеспечения функциональности основного реле.
F2	Это реле предназначено для защиты ЭБУ от скачков напряжения в электросети.
F3	Используется для защиты цепи топливного насоса автомобиля. При выходе из строя элемента, автолюбитель не сможет завести мотор.
R1	Основное реле.
R2	Устройство, применяющееся для обеспечения работы топливного насоса.
R3	Предохранительный элемент вентилятора радиатора мотора.

Видео «Замена прикуривателя на Приоре»

Как заменить АП и лампочку подсветки на Лада Приора, показано в этом ролике (автор видео — В гараже у Сандро).

Устройство этой автомобильной конструкции очень простое. Само по себе прикуриватель это – металлический патрон, который обладает кнопкой и пластиковой рукояткой . Внутри патрона находится нихромовая спираль.

При использовании прикуривателя в работе по прямому назначению через его спираль протекает ток, поэтому она нагревается. При достижении спиралью максимума температур, срабатывает термореле. При этом прикуриватель автоматически отсоеденяется от бортовой сети, водитель при этом слышит щелчок.

Для защиты разъема прикуривателя применяется стандартная плавкая вставка, рассчитанный на ток до 10 Ампер. Находится она в блоке предохранителей и обозначается надписью «sigar» или рисунком сигареты.

В большинстве случаев типовые неисправности в работе прикуривателя связаны с перегорания предохранителя из-за подключения дополнительных приборов, которые создают повышенную нагрузку. Конечно, проще всего решить данную проблему установкой в блок более мощного предохранителя, но такая реализация возникшей задачи может привести к полному сгоранию всего гнезда.

Чтобы исключить перегорание предохранителя просто не следует подсоеденять к его гнезду устройства, штекеры которых сделаны не плотно или болтаются в разъеме. Т.к это может привести к кратковременным замыканиям.

При применении приборов большой мощности – пылесосов или нагревателей – подсоединять их следует напрямую к аккумуляторной батареи. Еще одни вариант – использовать специальный вывод подсоединения таких приборов. Подобные гнезда работают непосредственно от батареи и защищены плавкой вставкой на 20-30 Ампер.

На панели приборов ВАЗ 2105:

Провод массы (бело-черный) двойной, одно ответвление следует на лампу подсветки бардачка, масса крепится там же, где и всех остальных приборов (под специальный болт крепления зажигания реле). Провод питания двойной (красно-синий), одно ответвление следует на розетку.

На панели приборов ВАЗ 2107

: Провод массы черного цвета, провод питания двойной (красно-синий), одно ответвление идет на питание часов Провод освещения двойной белого цвета, одно ответвление уходит на подсветку панели приборов.

https://www.youtube.com/watch?v=lnIwhWpiIuA

Эта статья предназначена для решения одной из самой распространённой проблемы в автомобиле и с легкостью ответит на вопрос: Что делать, если не работает прикуриватель. Практическое руководство и правильные советы помогут любому начинающему водителю исправить ситуацию и решить проблему своими руками.

ТОП-10 программ для прошивки машин через ноутбук

Сразу подчеркнем, утилиты для чип тюнинга на ноутбук можно купить в специальных тюнинговых мастерских. В этом случае вы не только получите грамотную консультацию, но и купите лицензированный продукт, совершенно точно подходящий для вашего блока управления. Однако, придется заплатить деньги.

Прошивки для чип тюнинга также можно скачать из Интернета, но в этом случае есть риск нарваться на некачественные, зараженные вредоносными файлами программы. Поэтому, рекомендуем осуществлять загрузку только с крупных и известных порталов для диагностики авто, и внимательно реагировать на сигналы антивирусного приложения в ноутбуке.

Openbox 3.16.9. Это аналог предыдущей утилиты, вот ссылка на бесплатную загрузку и инструкции по применению: https://elm3.ru/proshivki/prog/openbox-3-16-9. Программа умеет читать, удалять и загружать FLASH и EEPROM, выполнять полный комплекс мер по ручной модернизации блока;

Chip Tuning pro 3.21. Софт для профессионального чип тюнинга с широкими возможностями: изменение настроек холостого хода, прогрева, калибровок рабочих режимов, редактирование пуска двигателей, контроль детонации, датчиков, механизмов, аварийных режимов и т.д. https://elm3.ru/proshivki/prog/chip-tuning-pro-3-21;

ChipExplorer 1.95. Софт полностью русифицирован, позволяет редактировать калибровки, вносить изменения в рабочие режимы, сравнивать актуальную прошивку с предыдущими, выгружать данные в файл. https://elm3.ru/proshivki/prog/chipexplorer-1-95;

WinFlashEcu v 1.14. Классный прошивальщик ЭБУ советских тачек – ВАЗ, ГАЗ, УАЗ. https://elm3.ru/proshivki/prog/winflashecu.

Рекомендуем обратить внимание на следующие продукты:

1. ECUSafe (не русифицирована);
2. ELM config (также делает диагностику автомобиля);
3. Combiloader – одна из самых универсальных, простых и доступных (на русском);
4. Galletto (есть русское меню).

Многие пользователи ищут более профессиональное оборудование, которым пользуются в специализированных тюнинговых мастерских.

Ярким представителем является программа чип тюнинг Про 7, бесплатно ее можно скачать отсюда (с кодом активации): https://almisoft.ru/ctp7download.htm.

Также существует масса программ для прошивки автомобиля через телефон Андроид, без ноутбука. Что ж, некоторые мобильные утилиты, действительно позволяют осуществить грамотный взлом блоков управления. Однако, советуем выбирать наиболее рейтинговые приложения и внимательно читать свежие отзывы, особенно, негативные.

Процесс снятия и замены предохранителей

Ниже представлена подробная инструкция на тему, как произвести смену предохранительных устройств в разных блоках.

ВАЗ 21099 выпуска до 1998 года

Процедура замены выполняется так:

1. Выключите зажигание в машине, откройте капот и ослабьте болт, фиксирующий минусовую клемму АКБ. После этого контакт от АКБ отсоединяется.
2. Найдите место монтажаблока. Демонтируйте крышку, отжав фиксаторы, крепящие ее.
3. На обратной стороне пластиковой накладки блока нанесена схема, где отмечено место расположения предохранительных деталей. По ней вы сможете понять, за что отвечают конкретные детали.
4. Чтобы произвести смену реле, извлеките вышедший из строя элемент, раскачивая его вниз и вверх. Демонтируйте перегоревшую деталь и установите новое реле. При замене обязательно соблюдайте место установки контактов.
5. Если необходимо поменять предохранительное устройство, то сначала рекомендуем определить причину его поломки. В случае когда деталь отработала свой срок службы, извлеките ее из посадочного места. Иногда причина заключается в скачках напряжения в бортовой сети. К примеру, если вы установили в прикуриватель тройник или разветвитель, то при подключении нескольких устройств, потребляющих много тока, может произойти перенапряжение. Это приведет к замыканию и перегоранию предохранителя. Необходимо избавиться от проблемы и только после этого менять устройство. При замене обязательно соблюдайте номинал.
6. Установите на место крышку предохранительного блока, подключите минусовую клемму аккумуляторной батареи. Проверьте работоспособность оборудования.

ВАЗ 21099 выпуска после 1998 года

Процедура замены устройств на новых версиях блоков производится следующим образом:

1. Отсоедините клеммы от аккумуляторной батареи, чтобы не допустить замыкания в процессе выполнения работ.
2. Найдите место монтажа БП. Он монтируется там же, в моторном отсеке девяносто девятой модели. Демонтируйте черную крышку, чтобы получить доступ к деталям. Сами крепления крышки располагаются сбоку, рядом с крылом машины.
3. На тыльной части крышки также есть схема. Осмотрите ее и определите сломавшуюся деталь, чтобы сменить на новую. Для снятия воспользуйтесь щипцами, которые находятся под крышкой БП в устройствах нового типа. Процесс снятия реле выполняется так же, как в случае с блоком старого образца. Необходимо руками извлечь перегоревшую деталь, раскачивая ее в разные стороны. Будьте аккуратны, чтобы не повредить контакты устройства.
4. Поставьте в гнездо новую деталь.
5. Подсоедините контакты батареи и проверьте работу всех приборов и устройств.

Распиновка монтажного блока 2113, 2114, 2115

Схема монтажного блока ВАЗ-2113, 2114, 2115 Вариант №1.

К1–реле включения очистителей фар; К2–реле-прерыватель указателей поворота и аварийной сигнализации; К3–реле стеклоочистителя ветрового окна; К4–реле контроля исправности ламп; К5–реле включения стеклоподъемников; К6–реле включения звуковых сигналов; К7–реле включения электрообогрева заднего стекла; К8–реле включения дальнего света фар; К9–реле включения ближнего света фар;

Схема монтажного блока ВАЗ-2113, 2114, 2115 Вариант №2.

Нумерация штекеров в соединительных колодках монтажного блока ВАЗ 2113, 2114, 2115

Монтажный блок нового образцаВАЗ-2113, 2114, 2115. Расположение предохранителей и реле.

К1–реле включения очистителей фар; К2–реле-прерыватель указателей поворота и аварийной сигнализации; К3–реле стеклоочистителя ветрового окна; К4–реле контроля исправности ламп; К5–реле включения стеклоподъемников; К6–реле включения звуковых сигналов; К7–реле включения электрообогрева заднего стекла; К8–реле включения дальнего света фар; К9–реле включения ближнего света фар; F1–F20–плавкие предохранители; Х11 – выводы колодки жгута проводов

Таблица цепей, защищенных плавкими предохранителями на ваз 2114

Номер предох- ранителя	Сила тока, А	Цепи, которые защищает предохранитель
F1	20	Реле включения задних противотуманных фонарей.Лампы задних противотуманных фонарей.Сигнализатор включения задних противотуманных фонарей
F2	10	Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации) Контрольная лампа аварийной сигнализации
F3	7.5	Передний плафон освещения салона. Центральный плафон освещения салона. Плафон освещения багажного отделения. Лампа подсветки выключателя зажигания Лампа контроля системы управления двигателем. Лампы сигналов торможения. Маршрутный компьютер (если установлен)
F4	20	Патрон подключения переносной лампы. Реле включения обогрева заднего стекла (контакты). Элемент обогрева заднего стекла
F5	20	Звуковой сигнал. Реле включения звукового сигнала. Электродвигатель вентилятора системы охлаждения. Предохранитель вентилятора.
F6	30	Электростеклоподъемники. Реле включения электростеклоподъемников (контакты)
F7	30	Электродвигатель отопителя. Предохранитель печки ваз 2114, ваз 2115. Электродвигатель омывателя ветрового стекла. Электродвигатели очистителей фар (в режиме работы) Предохранитель прикуривателя. Лампа освещения вещевого ящика. Реле включения обогрева заднего стекла (обмотка)
F8	7.5	Предохранитель на противотуманки ваз 2114, 2115 — Правая противотуманная фара
F9	7.5	Предохранитель на противотуманки ваз 2114, 2115 — Левая противотуманная фара
F10	7.5	Лампы габаритного света по левому борту. Лампа сигнализатора включения габаритного света. Лампы освещения номерного знака. Подкапотная лампа Выключатель освещения приборов. Предохранитель лампы подсветки выключателей, приборов, прикуривателя, пепельницы, рычагов управления отопителем
F11	7,5	Лампы габаритного света по правому борту
F12	7,5	Правая фара (ближний сеет)
F13	7,5	Левая фара (ближний свет)
F14	7,5	Левая фара (дальний свет). Лампа сигнализатора включения дальнего света фар
F15	7,5	Правая фара (дальний свет)
F16	15	Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Лампы света заднего хода. Реле контроля исправности ламп. Блок индикации бортовой системы контроля. Комбинация приборов . Лампа сигнализатора недостаточного давления масла. Лампа сигнализатора включения стояночного тормоза (предохранитель стоп сигналов). Лампа сигнализатора уровня тормозной жидкости. Лампа сигнализатора разряда аккумуляторной батареи. Маршрутный компьютер (если установлен). Обмотка возбуждения генератора (в режиме пуска двигателя). Стеклоочиститель передний. Управление обогревом сидений.
