Что такое внутренний шрус

Виды ШРУСов

Различные типы автомобилей вынуждали конструкторов создавать новые вариации ШРУСов. В зависимости от назначения транспортного средства подбирались идеально подходящие конструкции, обеспечивавшие возможность без проблем преодолевать препятствия и комфортно управлять машиной. На данный момент известны такие типы ШРУСов:

• шариковые;
• триподные;
• кулачковые;
• спаренные карданные.

Каждый из них имеет свою особую конструкцию и назначение. Наиболее распространенным является шариковый шарнир. Кроме того, существуют внутренний и внешний (или наружный) ШРУСы.

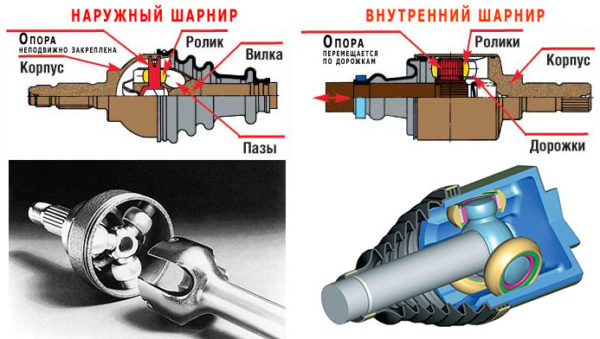

Внешние и внутренние ШРУСы

Чтобы обеспечить комфортное движение, передний привод оснащен двумя парами ШРУСов – по одному внешнему и внутреннему на левую и правую сторону. Начинающему автомобилисту следует знать отличия и назначение каждого из них.

Внешний шарнир соединяется непосредственно с колесом через ступицу, для которой оснащен шлицами. Имеет меньший размер. Его неисправность проще определить – доступ к нему постоянно открыт. Это же является его минусом – он подвержен большим нагрузкам, грязь, вода, пыль попадают именно на внешний шарнир.

Внутренний ШРУС обеспечивает соединение КПП с внешним ШРУСом. Имеет больший размер. Нагрузка на них меньше: поломка внутреннего шарнира – явление редкое, но очень жесткое.

Шариковые

Шариковый шарнир имеет наиболее широкое распространение. Его работу обеспечивают шесть маленьких шариков, потерю которых предотвращает сепаратор. Имеет компактные размеры. Нагрузка, распределенная на шесть шариков, обеспечивает качественную передачу крутящего момента.

Существует вариация шарикового ШРУСа с двумя шарами вместо шести. Считается более дешевой версией ШРУСа с шестью шариками – сбор конструкции проще, требует меньше затрат. Основной недостаток – два шарика не выдерживают слишком больших нагрузок и сдаются уже на 32 тысячах километров.

Триподные

Трипоидный ШРУС (трипоид) имеет отличную от шариковой гранаты конструкцию. В его основе – ролики с игольчатыми подшипниками и вилка с тремя зубьями (отсюда и название — трипод). Данный тип ШРУСа имеет ряд преимуществ: высокое противодействие нагрузкам, качественное продольное смещение, меньше деталей, простота ремонта. Несмотря на прочность, трипоид более чувствителен к грязи и пыли. Если пыльник триподного ШРУСа поврежден, требуется незамедлительная замена.

Кулачковые

Представляет собой промежуточное звено между спаренным карданом и современным ШРУСом. Основа его конструкции – две закругленные вилки, между которыми «кулаки» фасонных дисков. Конструкция имеет меньший размер и более высокий крутящий момент, по сравнению со спаренным карданом. Имеет «продвинутую» версию, которую применяют в грузовиках – кулаки получили диск с подшипниками. Это не убрало недостатки гранаты (большой размер, низкое КПД), но сделало ШРУС выносливее и надежнее.

Спаренные карданные

Характеристика данного вида – старый и примитивный. Спаренный кардан имеет очень сложную конструкцию – внутри он занимает очень много места. Несмотря на это ему нашлось качественное применение – благодаря высокой стойкости к нагрузкам, он устанавливается на тяжелых грузовиках. Также ему отдают предпочтение любители экстремальной езды по бездорожью – нередко родной шариковый ШРУС внедорожника заменяют именно спаренным карданом.

Проблемы ШРУСов

Хоть детали ШРУСа имеют высокую прочность, назвать их неуязвимыми нельзя. Существуют проблемы, которые выводят гранату из строя. Чаще всего, они возникают из порванного пыльника – забившиеся внутрь грязь и пыль увеличивают изнашиваемость детали.

Иногда проблема кроется в заводском браке. Ситуация редкая, но реальная. Одна деталь способна сточить другую и приехали – приходится стоять в ожидании эвакуатора.

Увидев стоимость ремонта шарнира, водители приходят к выводу, что смогут самостоятельно устранить неполадки. Опытный владелец с необходимыми навыками сможет это сделать, но даже у них возникают проблемы – во время или после ремонта. Форумы автолюбителей пестрят сообщениями о том, что «барахлил ШРУС, решил поменять, повредил сальник», «после ремонта гранаты загорелся АБС, что делать?».

Нередко проблемой являются действия владельца авто. Высокая скорость езды по некачественным (или вовсе отсутствующим) дорогам, частые случаи максимального поворота колес, старт или резкое переключение передач на вывернутых колесах, пробуксовка, сильное торможение трансмиссией (как автоматической, так и механической КПП) – детали не выдерживают нагрузки, начинают разбалтываться, хрустеть, грохотать. Не стоит выходить за пределы допустимых нагрузок – из-за этого возможен не только износ ШРУСа, но и других деталей машины.

Рекомендуем: Автомобильный герметик — универсальное средство для быстрого ремонта вашей машины

Граната чувствительна к неполадкам других деталей автомобиля. Неисправные опоры двигателя или МКПП, изношенные амортизаторы или места соединения с дифференциалом способны потихоньку разбивать даже новый ШРУС. В этом случае восстанавливать необходимо уже все внутренности.

Что такое ШРУС в машине

Шарнир равных угловых скоростей (ШРУС) – подвижная деталь ходовой переднеприводных и полноприводных автомобилей. Однозначной версии истории разработки детали и первой установки её в автомобиля нет. Вероятнее всего, первый подобный механизм сконструировал и запатентовал А. Рцепп в 20-х годах прошлого века. Широкое распространение узел автоподвески получил в середине 20-го века.

Изобретение ШРУСа позволило решить следующие проблемы:

• Преодолеть неравномерность передачи вращения колеса;
• Снять вибрацию;
• Нивелировать перегрузки на шестерни и валы во время движения ТС.

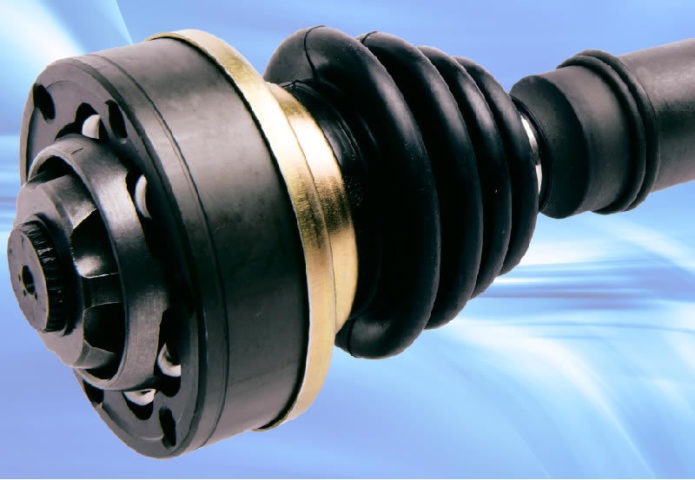

Общий вид ШРУСа в автомобиле

ШРУС позволил передавать крутящий момент на управляемые колёса без потери мощности. В современном автомобилестроении гомо-кинетические шарниры устанавливают на всех переднеприводных и некоторых моделях полноприводных автомобилей.

Для чего нужен

В сленге автомобилистов узел именуют «граната», поскольку он по форме похож на этот боеприпас. ШРУС – деталь подвески машины, обеспечивающая энергию вращения и позволяющая управлять поворотом колёс до 70 градусов. Шарниры передают крутящий момент на ведущие колёса, что позволяет вращать их и одновременно управлять.

Граната обеспечивает поворот колёс транспортного средства на 70 градусов

На колесе присутствует два ШРУСА: внутренний и внешний. Одновременная работа двух шарниров позволяет колёсам беспрепятственно вращаться, независимо от вертикального отклонения полуоси, поворотов, развала-схождения. Прямые канавки внутренних шарниров обеспечивают перемещение деталей вдоль оси, что компенсирует вибрации двигателя и колебания передней подвески. Радиусные канавки внешних увеличивают угол поворота ШРУСа и соединённого с ним колеса.

Разновидности

Конструкторами разработано 4 разновидности шарнира.

Кулачковые

Включают в себя пару фасонных дисков и вилок. Увеличенная площадь сцепления деталей позволяет этому виду выдерживать повышенные нагрузки. Авто с кулачковыми ШРУСами передвигается исключительно на средних скоростях.

Детали кулачкового ШРУСа

Трипоидные

Основная часть данной разновидности – трёхлучевая вилка, помещённая в корпус. На каждом луче находятся ролики, вращающиеся на игольчатых подшипниках. Вилка напрессована на шлицы вала, соединённого с КПП. На внутренней части корпуса ШРУСА нанесены канавки, обеспечивающие поворот детали. Трипоидные шарниры делятся на универсальные и жёсткие. Универсальные применяются как внутренние ШРУСы, жёсткие – как внешние, поскольку обеспечивают передачу под большим углом.

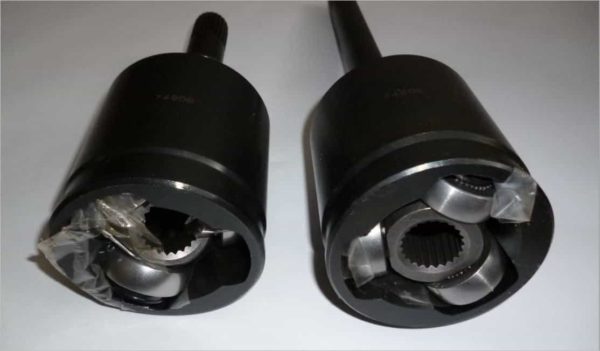

Трипоидные шарниры в разобранном состоянии

Шариковые

Наиболее распространённая модель, состоящая из корпуса, сепаратора, обоймы и шариков. Перемещаясь по канавкам, шарики передают колёсам крутящий момент.

Шариковые гранаты включают в себя 6 металлических шариков одинакового диаметра

Карданные спаренные

Состоят из пары карданных шарниров, выравнивающих движение друг друга.

Карданные спаренные шарниры не пользуются популярностью из-за сложности

Из чего состоит ШРУС

Конструкция ШРУСа зависит от его разновидности. В основе всех видов лежат корпус и обойма. Внутри основных элементов конструкции нанесены канавки для движения шариков, жёстко соединяющих части детали.

Наружный ШРУС передаёт крутящий момент под различными углами без потерь. Менее подвижный (с углом поворота 20 градусов) внутренний шарнир. Внутренний ШРУС – трипоид с роликами на подшипниках, которые движутся по канавкам в ответном стакане. Он компенсирует ход подвески и обеспечивает неразрывность вала.

Основные узлы ШРУСа

Принцип работы детали:

• Число канавок внутренней обоймы совпадает с количеством подшипников в ней;
• Кулак и корпус разделены подшипниками, удерживающими сепаратор;
• Подшипники двигаются по большому диаметру корпуса и по меньшему кулака;
• Вследствие этого возникает вращательный момент, транспортирующийся на внутреннюю обойму и ведомый вал;
• При смене угла между полуосями подшипники передвигаются по внутренним канавкам и передают крутящий момент.

ВИДЫ

ШРУС был изобретен достаточно давно, по наиболее распространенной версии он был изобретен еще в двадцатых годах прошлого века Альфредом Рцеппом. Потому не удивительно, что с тех пор появилось множество разновидностей данной детали:

• сухариковый – устанавливается исключительно на грузовиках;
• триподный – как правило, используется в качестве внутреннего ШРУСа;
• спаренный шарнир – применяется довольно редко в силу сложной конструкции;
• шариковый, или ШРУС Рцеппа – наиболее распространенный вид, который и применяется чаще всего на осях легковых автомобилей.

Именно это изобретение и стало революционным для конструирования легковых авто с передним приводом.

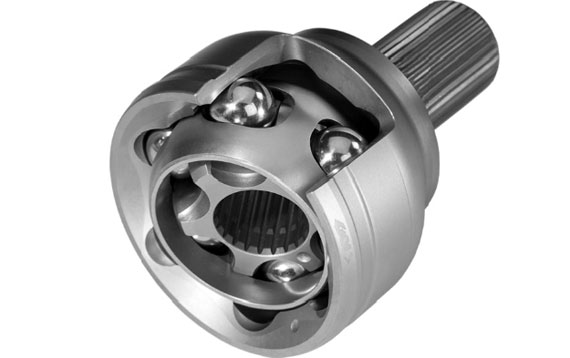

УСТРОЙСТВО ШРУСА

Здесь можно увидеть фото ШРУСа шарикового, благодаря которому станет понятней, что же собой представляет данная деталь в собранном состоянии. Если говорить о ее составляющих, то их, на самом деле, не так много:

1. Корпус с наружной обоймой.
2. Сепаратор.
3. Внутренняя обойма.
4. 6 шариков.
5. Вал.
6. Кольцо стопора.
7. Пыльники внешний и внутренний, их удерживают хомуты.

Если собрать воедино эти оставляющие, то они внешне действительно напоминают некую гранату.

Все эти детали собираются в ШРУС наружный и ШРУС внутренний. Внутренний передает вращательные движения к внешнему механизму, в результате и производится изменение угла полуоси по отношению к оси.

Смазки для шрусов

Смазки для шрусов помогают им нормально функционировать, снижать трение и повышать КПД механизма.

Сегодня смазки бывают следующих видов:

 Литиевые — самые популярные смазки, которые используются уже долгий промежуток времени. В составе присутствует литиевое мыло с загустителями. При средней и высокой температуре работают хорошо, но при низких теряют свои качества, особенно вязкость. Из-за этого при езде на морозе слышится постукивание механизма.

 С молибденом — данная смазка является усовершенствованной «версией» литиевой. В основе также лежит литиевое мыло, но вместо загустителей используется молибден. Свойства смазки во многом аналогичны литиевым, но при этом она имеет отличные антикоррозийные свойства. Состав никак не влияет на целостность резиновых и пластиковых элементов.

 Бариевые — самый технологичный тип смазки с большим количеством свойств. Вещество влагоустойчиво, не способно взаимодействовать с полимерами, но при низких температурах качество смазки снижается.

Устройство шруса предполагает собой наличие смазки в механизме, но существуют вещества, использовать которые не рекомендуется. Поскольку деталь работает в сложных условиях, для смазывания нельзя применять технический вазелин, углеводородные составы, вещества на основе натрия, кальция, цинка и железа.

Водители, живущие в северных регионах, часто сталкиваются с проблемой замерзания смазки при экстремально низкой температуре. Чтобы предотвратить это, эксперты советуют перед поездкой прогреть машину. Это поможет смазке, а также другим маслам и жидкостям нагреться до рабочей температуры.

При выборе смазочного вещества стоит ориентироваться на пластичную черную смазку с молибденом. Для легковых авто потребуется 3%-ный продукт, а для грузовиков необходим 5%-ный. Крайне не рекомендуется использовать смазку на графите, поскольку она не может надежно защитить механизм от нагрузок и сильного износа.

Гранату какой марки выбрать и какие пыльники установить?

Практически все автомобилисты, столкнувшиеся с поломкой этого элемента, задаются вопросом — какой шрус лучше на ваз 2114 — отечественного или же импортного производства? Ответить на этот вопрос можно полностью однозначно — самые лучшие шрусы — это оригинальные, выпускаемые самим автовазом.

Единственная сложность, которая здесь существует — это то, что такие гранаты в продажу не поступали и не поступают, поэтому достать их очень сложно.

Можно либо попробовать поискать их на авторазборах (правда, здесь можно по незнанию купить и б/у, что не совсем хорошо — ведь деталь может быть уже повреждена) либо поехать на официальный сервис автоваза (но цена при этом будет очень высокой)

По этим причинам лучше всего будет обратить внимание на продукцию других производителей

Шрус для ваз 2114

Так, ответом на вопрос какой наружный шрус ваз 2114 лучше, может стать любая из следующим фирм:

1. Lobro;
2. Hola;
3. Kraft;
4. GKN;
5. GLO;
6. FINWHALE;
7. LPR;
8. Меttеlli.

Граната GKN для ВАЗ 2114

Первые три фирмы в этом списке — особенно популярны среди отечественных автолюбителей, поэтому если в автомагазине есть возможность выбора, будет лучше отдать предпочтение именно им. Также, покупая новые гранаты, не стоит забывать и о покупке новых пыльников (монтировать новые шрусы со старыми, пусть и «рабочими», пыльниками — будет очень большой ошибкой).

О том же, какие пыльники шруса лучше на ваз 2114 — говорить подробно не стоит. Все пыльники в настоящее время можно разделить на два типа — обычные, почти ничем не отличающиеся от пыльников, устанавливаемых на заводе, и так называемые «усиленные».

Покупая последние, стоит помнить, что вместе с ними следует прикупить и крепежные хомуты увеличенного размера, поскольку хомуты от обычных пыльников не подойдут. Все эти пыльники имеют примерно одинаковое качество, в не зависимости от фирмы-изготовителя (некоторые считают, что пыльники из силикона служат чуть дольше, но, как показывает практика и отзывы многих автомобилистов — отличие силиконовых пыльников от обычных по сроку службы — минимальное).

Самое важное, что следует сделать при покупке пыльника — проверить его качество. Он не должен иметь трещин, разрывов или других повреждений

Заменять пыльники шруса на новые следует при первых же признаках износа.

Особенности конструкции трипоидного подшипника

ШРУС трипоидный от обычного отличается только тем, что подшипники в нем не шариковые, а игольчатые. Механизм имеет три плоскости, где установлено три игольчатых подшипника. В основе внешнего шарнира лежат шарики. А во внутреннем – ролики с подшипниками игольчатого типа

Неважно, внешний шарнир или же он внутренний — сверху на деталь обязательно устанавливается пыльник. Он защищает механизм от попадания пыли и грязи

В отличие от традиционных шарниров шарикового типа, ШРУС внутренний трипоидный – это более нежный механизм. Если внутрь него попадет даже небольшое количество грязи, это может привести к выходу детали из строя. Также отличия в смазке. Она должна быть предназначена специально для игольчатых подшипников. Другая сюда не подходит.

Неисправности шруса

Внутренний ШРУС — один из главных элементов трансмиссии в автомобиле, и в связи с этим изготавливается из высококачественных материалов (не считая подделок). Обычно срок годности этих деталей высок, но часто получается что износ наступает намного раньше, такое бывает даже у новых машин.

Причины износа ШРУСа:

1. Недостаточное количество смазочного материала, либо его плохое качество.
2. Плохое качество материала при изготовлении ШРУСа, использование поддельных и бракованных деталей.
3. Проникновение инородных предметов и воды из-за того что пыльник вышел из строя.
4. Плохое покрытие дорог, и неаккуратное вождение по этим дорогам.
5. Несвоевременно проведенная диагностика и замена запчастей.

Первичную диагностику можно провести водителю самому, не прибегая к помощи автослесаря, путем поверхностного осмотра, благодаря этому можно выявить повреждения пыльника. Для более детального осмотра придется шарнир разобрать, в этом поможет эстакада, яма или просто домкрат. Провести диагностику ШРУСа самому не составит труда.

Характерные поломки шарнира:

1. Посторонние звуки (хруст), они усиливаются при: повороте, разгоне, преодолении барьеров. Шарики очень износились что беспроблемно двигаются по углублениям.
2. Недостаток смазки внутри деталей.
3. Зазор вала. Для того что бы понять так ли это, необходимо взять полуось и подвигать ее, при наличии дефекта вы сразу обнаружите люфт в рабочей стороне ШРУСа.
4. Инородные предметы, которые попадают с дорожного покрытия.

Чтобы определить звук неисправности наружного шарнира, нужно выбрать ровную поверхность, максимально повернуть в сторону руль и резко двинуться с места, обеспечивая тем самым нагрузку на шарнир, и если он действительно неисправен, то будет слышен знакомый шум

Важно определить с какой стороны исходит хруст

Поломку во внутренних шарнирах диагностируют немного по-другому. Здесь наоборот необходимо найти плохую дорогу с ямами и проехать по ним. Если ШРУС застучал, то значит выявилась поломка. Существует еще способ диагностики хруста внутреннего ШРУСа. Нужно нагрузить хвостовую часть машины так, чтобы перед приподнялся, а ось внутреннего шарнира по возможности максимально согнулась. Приоритетным признаком поломки является хруст в движении. Не рекомендуется ездить с загруженной задней частью машины, на постоянной основе, контролируйте пружины амортизатора.

Третий способ распознать с какой стороны “граната” стучит, заключается в последующем алгоритме:

1 — выставить равномерно колеса автомобиля.

2 — поднять одно любое ведущее колесо подъемником.

3 — установить автомобиль на ручник и снять с передачи.

4 — плавно “тронуться” (вывешенное колесо начнет вращаться).

5 — потихоньку выжать педаль тормоза, таким образом создается естественная нагрузка на “гранату”. Если присутствует неисправность в одном из внутренних ШРУСов, сразу появятся звуки, в неисправной части машины. Если дефекта нету, то машина просто начинает глохнуть.

6 — Максимально вывернуть руль. Медленно выжимать педаль тормоза. Если есть неисправность — то хруст будет продолжаться. Если присутствует поломка ШРУСа с другой стороны, то прибавится дополнительный звук. Полностью понять что поломка состоит именно в ШРУСе можно если в начале движения авто появились рывки. Предпочтительнее конечно машину не доводить до состояния полной амортизации и проводить ежемесячную проверку. При подвешивании колеса и проверке ШРУСов придерживайтесь правилам безопасности, не забывайте поставить машину на ручник, а лучше всего пользуйтесь колесным стопором

Обратите внимание, не забыли ли вы установить нейтральную передачу, выключить двигатель, дождитесь полной остановки колеса до того, как поставите его на поверхность

ШРУС: как граната оказалась в машине?

06 мая 2019 Шарнир равных углов скоростей или коротко ШРУС, необходим машине с передним приводом для передачи крутящего момента на поворотные колеса. Автомобилисты еще называют эту деталь гранатой. Давайте рассмотрим устройство и принцип работы ШРУСа в автомобиле.

Крутящий момент без потерь

Передние колеса отклоняются от оси на угол до 37° и стандартные варианты передачи крутящего момента невозможны.

Конструкторы решили вопрос обычным карданным шарниром. Но он может правильно работать только при отклонении угла не больше 12°. Когда угол больше нормы – ниже мощность, вращение неравномерное, ощущаются вибрации и появляются посторонние звуки. Чтобы все недостатки сгладить в 1920 году изобрели ШРУС.

Граната передает крутящий момент на управляемые колеса в автомобилях с передним приводом. ШРУС используют и в машинах с задним приводом, но только в тех, у которых мост жестко закреплен, а подвеска независимая.

Виды гранат

Конструкций ШРУСа было много, но не все установлены в новых автомобилях. В 21 веке используют такие типы шарниров:

• Шариковые, еще называют шарниры «Рцеппа».
• Шарниры типа «Трипод».
• Спаренные карданные шарниры.
• Кулачковые или сухариковые шарниры.

Шариковые и «Трипод» шарниры устанавливают на легковые авто. Спаренные карданные и кулачковые шарниры применяют в тракторах, спецтехнике и других грузовых машинах.

Устройство

Триподные и шариковые ШРУСы отличаются конструкцией.

Трипоидный ШРУС.

Делится на два вида – универсальный и жесткий. Универсальный состоит из корпуса с тремя канавками, трех роликов с шаровой поверхностью, которые крепятся подшипниками на пальцы опоры, и напрессованной на вал трехлучевой опоры. Вал с трехлучевой опорой и роликами входит в корпус таким образом, что ролики перемещаются по канавкам. А вот в жестких шарнирах опора с роликами крепится внутри корпуса. С опорой контактирует вилка с тремя пазами – в них двигаются ролики. Жесткий трипоидный ШРУС используют как наружные, а универсальные как внутренние.

Шариковый ШРУС.

Состоит из корпуса с канавками внутри (наружная обойма), внутренней обоймы с канавками, шести шариков и сепаратора. Между обоймами шарики зажаты в канавках, а сепаратор удерживает, чтобы они не рассыпались. Корпус с коротким валом со шлицами. Внутренняя обойма со шлицевым соединением для установки приводного вала. Внутренний ШРУС имеет канавки прямые, а внешний радиусные.

Любой гранате нужны смазка, для чего используются пластичные материалы, заполняя ими внутреннее пространство шарнира. ШРУС герметично закрывают резиновым пыльником и фиксируют хомутом, так смазка не выдавливается и защищает деталь от грязи и пыли.

Применение в авто

На одно колесо установлено две гранаты: внутренняя и внешняя. Внутренняя находится между КПП или редуктором, и полуосью, а внешняя между ступицей колеса и полуосью. Так два шарнира помогают колесу правильно двигаться независимо от отклонений, поворотов и развала-схождения.

Теперь понятно, отчего у внутренних шарниров канавки прямые, а у внешних шарниров радиусные. Прямые — передвигают детали вдоль оси, что устраняет вибрацию двигателя и колебания подвески. Радиусные – увеличивают угол поворота.

Типичные неисправности

ШРУС настолько надежный, что в нем нечему ломаться. Зачастую, он работает почти всю автомобильную жизнь. Но есть некоторые моменты, из-за которых деталь может прийти в негодность.

При повреждении пыльника, выдавливается смазка, а вовнутрь попадает пыль и грязь. Сразу слышен хруст, так как ломаются частицы между обоймами и шариками. Заметив малейшие повреждения пыльника – срочно заменить ШРУС. Если заменить пыльник и смазку, то это ненадолго. Проехав несколько недель, шарнир будет неисправен.

Это единственная неприятность, которая происходит с шарниром. Посмотрев с другой стороны, стоимость автозапчасти низкая, и даже если ШРУС выйдет из строя, покупка не сильно ударит по карману. Самые выгодные цены на нашем сайте Pantus.ru как на пыльники, так и на шарниры. Переходите на сайт и покупайте автозапчасти для своего автомобиля.

Характерные поломки

Смотреть галерею

Стоит отметить одну особенность – ШРУС внутренний левый («Логан» или ВАЗ у вас, не имеет значения) и правый изнашиваются втрое медленнее, нежели внешний. Связано это с тем, что на него воздействует намного меньшая нагрузка. Что касается поломок, то для внутренних и внешних они одинаковые. Самая частая – это естественный износ шариков в шарнире. Увеличиваются зазоры, шарикоподшипники приобретают форму яйца, что приводит к появлению посторонних звуков, хрустов, стуков.

Еще одна распространенная поломка – это разрушенный пыльник ШРУСа. Несмотря на то что он изготовлен из толстой и прочной резины, срок службы не очень большой. Дело в том, что работает весь механизм в непосредственной близости от дорожного покрытия. Следовательно, вся грязь, вода, химикаты обязательно попадут на резину. Она начнет высыхать, появятся трещины, что приведет к попаданию внутрь агрессивных веществ – воды, песка и прочих. Результат – очень быстрый износ шариков в механизме, стучит ШРУС, издает жуткие звуки.

Виды шарниров равных угловых скоростей

Шариковые варианты конструкции ШРУС, хотя и наиболее распространены в легковом автомобилестроении, оказались не единственно возможными.

Шариковый ШРУС

Практическое применение для легковых и лёгких коммерческих автомобилей нашли триподные ШРУСы, в которых роль шариков выполняют вращающиеся ролики со сферической рабочей поверхностью.

Трипоидный ШРУС

Для грузовой техники распространение получили кулачковые (сухариковые) шарниры типа «Тракта», состоящие из двух вилок и двух фасонных дисков. Вилки в таких конструкциях достаточно массивные и способны выдерживать большие нагрузки (что и объясняет область их использования).

Кулачковый (сухариковый) ШРУС

Необходимо упомянуть и ещё один вариант ШРУС – спаренные карданные. В них неравномерность передачи угловой скорости первого кардана компенсируется вторым карданом.

Спаренный карданный ШРУС

Как уже упоминалось выше, угол между осями двух валов не должен в этом случае превышать 20⁰ (иначе появляются повышенные нагрузки и вибрации), что ограничивает область использования такой конструкции в основном строительной и дорожной техникой.

Внутренние и наружные ШРУСы

Помимо различий в конструктивном исполнении, ШРУСЫ разделяются по месту их установки на наружные и внутренние.

Внутренний ШРУС соединяет коробку передач с полуосью, а наружный ШРУС – полуось со ступицей колеса. Вместе с приводным валом оба этих шарнира составляют привод автомобиля.

Наиболее распространённый тип наружного шарнира – шариковый. Внутренний ШРУС не столько обеспечивает большой угол между валами, сколько компенсирует перемещения приводного вала при движении его относительно подвески. Поэтому часто в качестве внутреннего шарнира в легковых автомобилях используется триподный узел.

Необходимое условие нормальной работы ШРУСов – смазка движущихся частей шарнира. Герметичность рабочего пространства, в котором находится смазка, обеспечивают пыльники, предотвращающие попадание на рабочие поверхности абразивных частиц. С учётом высокой нагруженности деталей, в них используются только специально разработанные для таких узлов виды смазок.

Устройство и принцип работы ШРУСа

Анимация наглядно показывает принцип действия шарикового ШРУСа типа «Рцеппа». Все гениально и просто. Практически нет потерь мощности при больших углах поворота шарнира. Устройство внешнего и внутреннего ШРУСа: 1 — стопорное кольцо корпуса внутреннего шарнира; 2 — защитное кольцо внутреннего шарнира; 3 — корпус внутреннего шарнира; 4 — упор вала; 5 — стопорное кольцо; 6 — обойма; 7 — шарик; 8 — упорное кольцо; 9 — сепаратор; 10 — наружный хомут; 11 — фиксатор внутреннего шарнира; 12 — защитный чехол; 13 — внутренний хомут; 14 — вал привода колеса (полуось); 15 — защитное кольцо наружного шарнира; 16 — корпус наружного шарнира.

В первую очередь шарнир предназначен для передачи движущей силы от двигателя к колесам автомобиля. Вторая важная функция – это сохранение движения при разных плоскостях колес. Простыми словами, наезжая на бугорок или яму, одно из колес будет расположено выше, чем второе, при этом движения автомобиля будет неизменно.

Принципиального различия в схеме работы ШРУСа нет. Одна часть привода крепится при помощи ступичного подшипника к двигателю, вторая присоединяется к колесам. При включении передачи, двигатель передает движение по трансмиссии, и автомобиль совершает движение. Каждый ШРУС состоит из внутренней и внешней части.

Важное значение, в работе гранаты имеет смазка. Все внутренние детали движутся с большими скоростями, поэтому хорошая смазка способна уменьшить трение и износ элементов конструкции

Как правило, каждый шарнир закрыт резиновым колпаком, чтобы грязь не попадала внутрь. Стоит отметить, что резиновая защита имеет большое значение в работе механизма. Если пыльник повреждается, смазка выходит наружу, грязь попадает на важные элементы и шарнир выходит из строя.

Внешний ШРУС

Конструкция ШРУСа чем-то напоминает карданный вал. Но последний, в связи с особенностью конструкции не может поворачиваться на критические углы. Это связано с тем, что угол работы карданной передачи очень маленький, а при критических углах начинаются рывки, которые пагубно влияют на коробку передач.

Совершенно другое дело – ШРУС. Конструкция позволяет выполнить механизм небольшого размера, который будет поворачивать колесо в разных плоскостях, при этом сохраняя плавность хода и комфортную езду.

Внешняя «граната» состоит из корпуса и полуоси, а также защитного кожуха. Внутри механизма находятся металлические подшипники (шарики). Все элементы конструкции соединены между собой при помощи металлического кольца. Принцип работы простой, механизм поворачивается в разные стороны, шарики крутятся внутри корпуса в специальных пазах, при этом происходит плавная передача вращательного движения.

Внутренний ШРУС

Принцип работы аналогичный внешней гранате, только из-за конструктивной особенности и расположению, внутренний шарнир работает при меньших градусных диапазонах. Как правило, рабочий угол составляет до 20 градусов.

Видео работы внешнего и внутреннего шруса на приводном вале.

Хрустит ШРУС — как определить какой из них, и что делать?

Здравствуйте, уважаемые автомобилисты! Автолюбитель может считать себя настоящим только, когда его действительно беспокоит состояние узлов и агрегатов автомобиля, а каждый новый стук, скрип и другие признаки поломок авто не дают покоя.

Управление автомобилем можно назвать комфортным, только при условии исправности, налаженности всех элементов.

Однако у каждой детали, особенно, тех, которые работают в нагрузке и при трении как ШРУС, имеется свой рабочий ресурс.

Рано или поздно материал изнашивается, теряет свои свойства, что приводит к выходу из строя детали. Это объективно. И, «подсказку» о приближении поломки со стороны самой детали, нужно воспринимать серьезно. Лучше не ждать, когда автомобиль остановится в дальней дороге, а незамедлительно приступать к поиску неисправности и её устранению.

Владельцы машин с передним приводом знакомы с таким неприятным явлением как хруст ШРУСа. Учитывая, что передняя подвеска машины, кроме основных её функций, должна ещё и обеспечивать передачу вращения от шестерён дифференциала к ведущим колёсам, она снабжена уникальными устройствами: шарнирами равных угловых скоростей, что в сокращенном варианте звучит как «ШРУС».

Деталь эта очень важная и по конструкции достаточно сложная, соответственно она дорогая и требует повышенного внимания. Если хрустит ШРУС, то без всяких колебаний необходимо ставить машину на ремонт и менять его.

Почему хрустит ШРУС?

Видео замены внешнего левого ШРУСа

Опытные водители на слух способны определять место поломки автомобиля. Подобные навыки приобретаются с течением времени, но хруст ШРУСА нельзя спутать ни с чем.

Для того, чтобы понять природу этого характерного шума, следует вспомнить, как же ШРУС устроен. Задача ШРУСА – это передача вращения от одной полуоси к другой при условии, что угол между ними непрерывно изменяется.

Такое свойство обусловлено необходимостью не только вращать ведущее колесо, но также давать ему возможность поворачивать и перемещаться вверх-вниз на пружине.

ШРУС состоит из таких основных элементов:

• внешний корпус в виде чаши с шестью полукруглыми бороздами внутри и полуосью снаружи;
• внутренняя обойма в виде сферического кулака и тоже шестью канавками и шлицевым соединением для полуоси;
• между внутренними стенками чаши и обоймой находятся 6 шариков в сепараторе.

Все элементы выполнены настолько точно, что в собранном виде не имеют люфта. Обойма через шарики передаёт усилие на корпус и вращает его, а перемещение шаров по канавкам даёт возможность изменять угол между полуосями.

С течением времени в месте соприкосновения шариков с другими элементами образовывается выработка, появляется люфт. Свободный ход шариков (перекатывание) и порождает звук, который очень похож на хруст.

Учитывая, что ШРУСЫ устанавливаются по два на каждое колесо, при появлении тревожных симптомов возникает затруднение с тем, как узнать, какой ШРУС хрустит: внутренний или наружный, правый или левый.

Как определить какой ШРУС хрустит: внешний или внутренний, правый или левый?

Как известно, каждое ведущее колесо переднеприводного автомобиля, имеет по два шарнира равных угловых скоростей: внутренний передаёт вращение от шестерен дифференциала к оси, а наружный непосредственно от оси к ступице колеса. Внешний и внутренний ШРУСы имеют одинаковую конструкцию, но разные размеры. Наружный изнашивается интенсивнее и выходит из строя быстрее.

Определить самостоятельно, какой ШРУС хрустит, можно двумя способами:

• на стоящем автомобиле, пытаясь дёргать ось поочерёдно у шарниров. В исправном ШРУСе люфта быть не должно. Если стучит, значит выработка уже достаточно большая;
• в движении, выполняя различные манёвры и прислушиваясь к издаваемым звукам.

Сначала следует попробовать диагностировать наружные ШРУСЫ. Для этого следует максимально вывернуть руль в движении по ровной площадке в одну сторону, а затем в другую.

Если стучит ШРУС при повороте вправо, значит, соответственно, неисправен правый, а при повороте влево – левый.

Износ внутреннего ШРУСА определяется при прямолинейном движении, но необходимо заведомо выбрать неровный участок дороги, где будет канава или яма, для того, чтобы колесо в движении опустилось максимально низко.

Въезжая в углубление поочерёдно правым и левым колесом можно определить, с какой стороны ШРУС требует замены. Ну и конечно же, после того, как вы диагностируете, какой хрустит, незамедлительно приступайте к замене ШРУСа.
