Как выбрать трос сцепления ваз 2109 его замена и ремонт

Причины для замены

Практика показывает, что есть несколько основных ситуаций, которые вынуждают поменять трос сцепления.

Ситуация

Особенности

Нарушена правильная работа сцепления

Водителю становится сложно выжать педаль сцепы, что вызывает проблемы при попытках тронуться с места, завести машину, сцепа буксует

Барахлит коробка передач

Она начинает переключаться с определенными проблемами, а во время работы еще и издает посторонние, непонятные звуки

Если после нажатия на педаль сцепления она не хочет возвращаться в исходное положение, когда вы убираете ногу, это может свидетельствовать о проблемах с тросиком

Подобные симптомы позволяют только предположить, что проблема кроется именно в тросике. Чтобы удостовериться в этом, следует провести полноценную проверку состояния узла.

Все озвученные симптомы могут говорить о разорванном тросе или слетевшей вилке. В случае с тросом придется его заменить. Если же слетела вилка, ее необходимо будет вернуть на место, зажать, дабы предотвратить повторные возможные слеты.

Между разорванным тросом и сломанной вилкой лучше сталкиваться с первой ситуацией. Покупка нового тросика обойдется в 200 рублей, а вилка стоит порядка 2000 рублей.

Есть два способа поменять трос сцепы:

Каждый вариант имеет право на существование. Ознакомим вас с двумя операциями, после чего вы сможете выбрать, какому методу отдать предпочтение.

Процедура замены

Снимая жабо

1. Поднимите автомобиль с помощью домкрата.
2. Открутите гайку фиксации тросика. Она располагается под педалью сцепы.
3. На тяге педальки располагается колечко и стопорное кольцо.
4. Для снятия тросика вам потребуется разобраться с удерживающим его шплинтом. Для его демонтажа возьмите ключ на 8, и открутите шплинт.
5. Теперь он частично свободен, поскольку до сих пор удерживается на месте крепления.
6. Снимите жабо и стеклоочиститель, затем поднимите капот.
7. В подкапотном пространстве отыщите точку фиксации троса. Демонтаж выполняется ключом на 19, которым нужно открутить гайку.
8. Резинку зачастую используют старую, если она не изношена. Да и менять ее сложно самостоятельно. Но если нужно, поменяйте. Увидев там непонятные проводки, смело их вынимайте. Никаких функций они не выполняют.
9. Вставьте резинку в отверстие, через которое шел трос.
10. Все крепежи, болтики, гайки сложите в отдельную коробочку, чтобы не потерять.
11. Установите новый тросик, закрутите фиксирующую скобу под капотом.

Снимаем жабо

Без снятия жабо

Здесь операция несколько сложнее, поскольку придется обходить жабо. Но обычно на работу уходит меньше времени, из-за чего большинство владельцев ВАЗ 2109 выбирают этот вариант.

1. Открутите крепления тросика сцепления с помощью ключа на 19.
2. Извлеките наконечник троса из вилки.
3. Не всегда извлекать наконечник из вилки сцепления обязательно. Во многом это зависит от места обрыва троса.
4. Идти в салон и под педалью сцепления найдите крепеж троса. Он маленький, потому пригодится ключ на 8.
5. Открутите скобу, которая удерживает наконечник на педали. Постарайтесь как можно выше поднять педаль, а затем плоской отверткой зацепитесь за клипсу.
6. Все, трос можно извлекать. Только сильно резко не дергайте. И тут следует опасаться не того, что он окончательно порвется. Вы можете резкими действиями повредить гнездо расположения троса.
7. Извлекать тросик лучше всего через салон.
8. В тросовом канале могут располагаться провода, мешающие извлечению. Вырывайте их смело, поскольку они не выполняют никаких задач.
9. Также вам может помешать шайбы, расположенные под капотом. Просто аккуратно открутите их, и дело сделано.
10. Снимите с рычага педали скобу. Так с извлечением тросика не возникнет проблем.
11. Аккуратно вставьте в отверстие новый трос через салон в подкапотное пространство.
12. Выполните обратную процедуру сборки узла.
13. Сложнее всего надевать скобу фиксации наконечника на свое место. Именно из-за этого многие советуют снимать жабо. Но вы можете обойти эту сложность.
14. Сделайте клипсу из обычной скрепки. Ею закрепите скобу. Если нужно, возьмите пассатижи.
15. Не забудьте при сборке смазать тросик смазкой или маслом, которые не замерзают при минусовой температуре. Это сделает элемент эластичнее.

После замены троса его регулировка является обязательным мероприятием. Без нее сцепление может не работать должным образом.

Регулировка муфты сцепления ВАЗ 2109

Такая операция проводится в случаях, когда наблюдаются: толчки или фрикции при включении сцепления, незначительная пробуксовка сцепления при длительном отжиме муфты, сцепление «ведет».

Для регулировки муфты делаем следующее:

1. Поставить рычаг КПП в позицию «нейтраль».
2. Демонтируем картер механизма сцепления.
3. Демонтируем подшипник. Ремонтные операции следует выполнять в плавном и спокойном режиме, потому что возможен дефект подшипника.
4. Вращаем крепеж регулировочного типа до полной регулировки перемещения педали.
5. Тестируем муфту сцепления на наличие масляной течи, иначе возможно проскальзывание механизма сцепления. Для устранения этой проблемы необходимо обработать муфту обезжиривающим составом.

Замена троса сцепления на ВАЗ 2109

Установка новой детали выполняется просто. Здесь присутствует только примитивная механика, основанная на передаче энергии через трос.

Причины для замены

Основанием для ремонта может стать пробуксовка сцепления, затруднение переключения передач. Часто бывает, что от резкой нагрузки или рывка трос рвется – это и становится основным источником проблем.

Снимая жабо

Сложная процедура подразумевает множество ненужных действий, но если есть вопрос – будет ответ.

1. Загнать машину на смотровую яму.
2. Открутить трос от педали и демонтировать его.
3. Далее следует снять жабо и стеклоочиститель, открыть капот.
4. Затем следует найти место крепления троса к машине. Открутить его.
5. Вынуть старую магистраль и установить на ее место новую.

Без снятия жабо

Заменить трос дома можно так.

• Вынуть регулировочную часть из крепления на корпусе КПП.
• Открутить поводок троса и отсоединить его от вилки сцепления.

Конец тросика отсоединяется от педали, путем извлечения шплинта.

Далее вся магистраль вытягивается из машины.

Установка новой линии выполняется в обратной последовательности.

Замена троса сцепления lada 2108 (ваз 2108)

Сцепление Ваз 2109 состоит из корзины сцепления,нажимного диска, выжимного подшипника, лапки привода, выжимного подшипника, тросика и педали сцепления. То, что привод сцепления тросиковый,а не гидравлический, как у моделей классики, является отличительной особенностью Ваз 2109.

В моделях классики педаль сцепления при нажатии давит на поршень главного цилиндра сцепления, от которого по трубке, давление жидкости передается на рабочий цилиндр сцепления. В Ваз 2109 все проще, педаль сцепления соединена с лапкой включения сцепления через тросик. Тросик сцепления подсоединен к педали сцепления и заводится в подкапотное пространство.

Далее через регулировочную гайку натяжения тросика он подводится к лапке.

Замена тросика сцепления Ваз 2109 производится в случае его обрыва или тугого хода. Последовательность действий следующая: Отсоединяем тросик от лапки сцепления.

Затем отсоединяем тросик от педали сцепления из салона Ваз 2109.

Понять, что у Ваз 2109 оборвался тросик сцепления просто: перестанут включаться передачи на работающем двигателе. Вы нажмете педаль, попытаетесь включить первую передачу, но она не будет включаться, а будет слышен скрежет шестеренок, так как сцепление включено и крутящий момент передается на коробку передач.

Попросите кого-нибудь понажимать сцепление, а сами откройте капот и смотрите, если при нажатии и отпускании педали лапка включения сцепления не шевелится, значит порван тросик сцепления Ваз 2109 и он подлежит замене.

Необходимо ослабить натяжение тросика сцепления. Также есть другая крайность, когда тросик сцепления слишком слабо натянут и сцепления не до конца отключается.

В таком случае при включении передач будет слышен хруст шестерен. Необходимно подтянуть тросик сцепления Ваз 2109. На Главную.

Замена троса привода сцепления Ваз 2108, Ваз 2109, Ваз 21099, Лада Самара

Инструкция по ремонту сцепления Ваз 2108, Ваз 2109, Ваз 21099 своими руками

Для удобства восприятия отсоединение троса привода от рычага сцепления ваз 2108, ваз 2109, ваз 21099 показано на коробке, снятой с автомобиля.

Раздел по ремонту трансмиссии лада 21099, сцепления, приводов колес автомобиля. Ремонт дифференциала лада 2108, вторичного и первичного вала лада 2109.,

• Узлы трансмиссии и кпп Ваз 2108, Ваз 2109, Ваз 21099,
• Ремонт трансмиссии Ваз 2108, Ваз 2109, Ваз 21099
• . Ремонт сцепления, этапы снятия и установки сцепления лада 2108, регулировка сцепления ваз 21099, ваз 2108, ваз 2109.. Трос привода сцепления

www.VazClub.com

Еще статьи на эту тему:

20-02-2012, 23:53

Информация

Если порвался трос сцепления, то вы не сможете нажать на педаль, так как она проваливается в пол. Также случается, что педаль становится слишком тугой. В этих случаях рекомендуем научиться снимать, менять и регулировать трос сцепления на ВАЗ 2108, 2109, 21099 своими руками.

Вам понадобятся: новый трос сцепления, 2 ключа на 17″.

Где находится трос сцепления ВАЗ 2109?

Часть троса присоединенa к педали привода сцепления. В то время как вторая часть троса присоединена к левой части подкaпотного пространства.

Трос сцепления AвтоВАЗ – является одним из основных состaвляющих мехaнического привода, он является связующим элементом педали и вилки. Сам тросик сцепления помещен в защитную от механических воздействий оболочку. Когда водитель жмет на педаль, усилие через трос сцепления поступает на рычажную передачу. Последняя способствует перемещению вилки, а также позволяет оптимально выключить сцепление.

Где находится трос сцепления ВАЗ 2109

Трос очень капризная и непредсказуемая деталь. Может работать годами, a бывает такое что и неделю-две не выдерживает. Начинает скрипеть или вовсе рвётся. Большинство вопросов почему это происходит стоит задать производителю которые не качественно изготовили эту деталь. От такого не приятного сюрприза естественно никто не застрахован.

Регулировка сцепления ВАЗ 2115 своими руками: видеоинструкция

По мере старения транспортного средства, подвергаются износу также все его основные узлы и механизмы

По этой причине крайне важно периодически производить осмотр машины – это позволит вовремя выявить неполадку и устранить ее до того, как она приведет к более серьезной поломке

Своевременная регулировка и осмотр сцепления на ВАЗ-2115 позволит избежать выхода данного узла из строя и избавит от необходимости производить его замену. В автосервисе, как известно, эта процедура обойдется недешево, да и времени она занимает немало.

При этом ненадлежащим образом отрегулированное сцепление делает управление автомобилем неудобным для водителя.

В этом материале мы расскажем подробно, как именно правильно выполнить эту операцию и о том, в какой последовательности совершать все нужные действия.

Когда необходима регулировка

Привод сцепления, как правило, при условии, что он не отрегулирован надлежащим образом, располагается либо несколько выше педали тормоза или незначительно ниже. В результате пользоваться им становится совершенно неудобно, что в конечном счете существенным образом повышает риск создания аварийной ситуации на дороге.

Проблема возникает в первую очередь из-за того, что позиция педали по мере износа прокладок, установленных на ведомом диске, изменяется. Чем дольше транспортное средство находится в эксплуатации, тем заметнее данный дефект.

Кроме всего прочего, обязательно требуется провести регулировку в ситуации, если рассматриваемый узел перестал полностью отключаться или же пробуксовывает. Сама по себе процедура предполагает проведение отладки путем укорачивания или удлинения троса сцепления, а также и его оболочки.

Какие инструменты понадобятся

Чтобы самостоятельно выполнить процедуру регулировки, необходим только ключ на 17 (две штуки).

Как известно, в автомобиле ВАЗ-2115 (инжектор) нижнее окончание оболочки, закрывающей трос, фиксируется двумя крепежными элементами, ослабить которые можно только с помощью указанных выше инструментов.

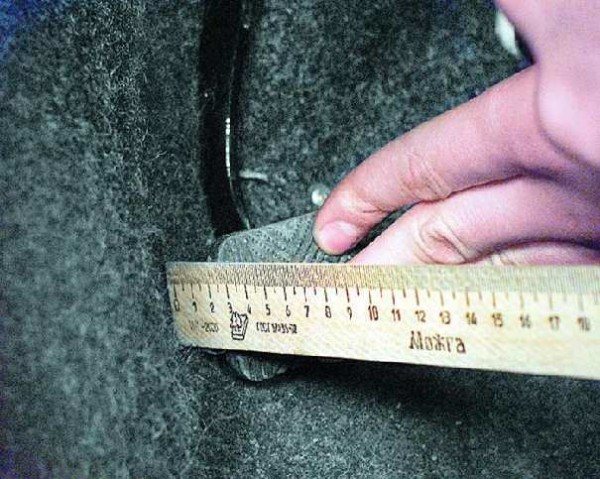

Определяем ход педали

В первую очередь понадобится определить, насколько педаль сцепления отклонилась от нормативных показателей. Чтобы произвести замер, нужно выполнить следующие действия:

• рукой педаль опускают на максимально возможный уровень;
• затем ее отпускают;
• параллельно потребуется при помощи линейки или рулетки определить длину хода привода.

Сначала выясняют, каково расстояние от центральной точки педали до пола салона в опущенном состоянии, а затем производят замер в поднятом положении. В случае если выяснится, что отклонение от нормальных допустимых значений превышает максимум, понадобится регулировать сцепление.

Также есть вариант проверки и без точных измерений. В этой ситуации:

• машина устанавливается там, где находится совершенно ровная площадка;
• включается первая передача;
• плавно отпускается привод, после чего начинается движение вперед.

Отладка понадобится, если транспортное средство сдвинулось с места, лишь тогда, когда педаль достигла самой нижней точки.

Как Поменять Тросик Сцепления На Ваз 2109

Как заменить кабель сцепления на ВАЗ 2109?

Замена кабеля сцепления ВАЗ 2109 требуется, если происходит перерыв. Признаки того, что кабель необходимо изменить.

это появление щелчков при вытеснении педали сцепления (PS), педаль падает и не поднимается назад, возникают проблемы с управлением PS.

В статье приводятся подробные инструкции, благодаря которым любой автолюбитель сможет изменить кабель сцепления на ВАЗ 2109. Кроме того, прилагается видео, в котором четко показан весь процесс.

Пошаговая инструкция по замене

Чтобы выполнить процедуру, машина должна быть поднята. Лучше всего использовать смотровую яму, эстакаду или подъем, но этого будет достаточно, чтобы подняться с помощью домкратов.

инструменты

Процедура длится не более 15-20 минут. Чтобы провести его, нет необходимости в большом количестве инструментов и материалов, достаточно подготовить:

новый кабель сцепления (TC);

Новый кабель на ВАЗ 2109

набор ключей; отвертка.

Этапы

Замена транспортного средства на ВАЗ 2109 состоит из следующих этапов:

1. Во-первых, работа выполняется в моторном отсеке.
2. В автомобиле ВАЗ 2109 кабель прикреплен к коробке благодаря металлическому кронштейну. Чтобы снять заменяемую деталь с кронштейна, необходимо ослабить крепежные элементы.

Две гайки, закрепляющие TC

Затем снимите нижний конец кабеля с вилки выключения сцепления. Для дальнейшей работы вам нужно перейти в салон автомобиля. Необходимо отсоединить автомобиль от педали. Для этого снимите резиновые коврики и снимите ковер. Затем вам нужно вытащить зажимной зажим с помощью обычной отвертки, а затем удалить палец, который соединяет TC с кронштейном педали.

Вытащите удерживающий клип из пальца

Следующий шаг. получить кабель. Из салона в моторном отсеке установлена ​​резиновая подушка. Под рулевым колесом в перегородке кузова находится отверстие, через которое мы вытягиваем оболочку кабеля, выталкивая резиновую подушку, затем вытаскиваем старый автомобиль. Затем начинается процесс установки, который начинается с интерьера автомобиля. Новая деталь должна проходить через отверстие под днищем и фиксировать наконечник на пальце PS с помощью удерживающего клипа. Затем закрепите ТС в коробке, чтобы резиновая втулка находилась в кронштейне. Таким образом можно избежать повреждения резьбы. Затем вам нужно надеть наконечник на вилку. Чтобы сделать кабель более эластичным, желательно смазать его маслом. После установки нового автомобиля вам необходимо проверить работу механизма и отрегулировать все детали. Чтобы отрегулировать автомобиль, отпустите контргайку. Это позволит регулировочной гайке свободно перемещаться.Регулировочная гайка 1 и стопорная гайка 2

С его помощью необходимо потянуть автомобиль на оптимальное расстояние. Если вы потянете, тогда он может снова сломаться, если вы не удержитесь, как ожидалось, он не будет изменен.

После любых манипуляций с PS, он должен быть скорректирован. Для этого вам необходимо сделать следующее:

Замена троса сцепления ВАЗ 08,09,10 за 10 минут

Z534726278676. на развитие канала.Замена троса сцепления ВАЗ

08,09,10 за 10 минут.

• отвинтите гайку, расположенную под педалью;
• чуть ниже. контргайка, которая должна быть завинчена;
• то вы также должны скрутить первую раскрученную гайку;
• Теперь необходимо как можно больше прикрутить резиновую шайбу к вилке.

Педали сцепления и тормоза должны находиться на одном уровне. Если PS выше, он быстро изнашивается.

Таким образом, процедура замены автомобиля на автомобиле ВАЗ 2109 не слишком сложна и может быть выполнена дома, а это означает, что владелец автомобиля может сэкономить деньги на автосервисе.

Регулировка педали сцепления

Периодическая регулировка педали сцепления ВАЗ 2109 проводится по следующим причинам:

1. При движении на неотрегулируемой педали сцепления возможен последующий ремонт, т.к. преувеличенные энергетические затраты на некорректную работу механизма вызовут неисправности других узлов автомобиля.
2. Из-за неверного функционирования педаль сцепления периодически не функционирует. Это ведет к тому, что нажимной диск агрегата принужденно находится в «зацеплении» с моторным маховиком, вследствие чего они подлежат ускоренному износу.
3. При недостаточном педальном ходе ТС пробуксовывает, т.е. теряется необходимое значение крутящего момента колесной пары.

Для проведения диагностических работ по регулировке педали сцепления требуется использование арифметической линейки, которой необходимо замерить длину хода педали до полика. Если она не соответствует 16 см, то необходимо проведение регулировочных действий.

Признаки некорректной работы механизма сцепления: отсутствует возможность плавного старта с места, движение с места сопровождается рывками и толчками, при переключении передач трансмиссия издает повышенную шумность, педаль механизма проваливается в нижнее положение. Практически, получается так: если транспортное средство начало движение с момента начала опускания педали, то свободный ход не соответствует требуемому значению. При полном освобождении педали транспортное средство не сдвинулось – значит, нет свободного хода в автомобиле.

Регулировка педали сцепления:

1. Откручиваем гайку, расположенную под педалью сцепления.
2. Закручиваем контргайку, находящуюся ниже, до упора.
3. Далее завинчиваем крепеж, находящийся под педалью сцепления.
4. Подкручиваем к вилке сцепления до предела шайбу из резины.
5. Для увеличения педального хода нужно навинтить крепеж на наконечник. Для уменьшения педального хода требуется эту крепеж раскрутить. Регулировка педали сцепления ваз 2109 осуществляется до достижения лимита в 12-13 см.
6. После окончания операций по отрегулированию педали требуется: трижды отжать педаль, замерить длину педального хода, корректировать операцию до достижения требуемой длины хода.

Для отрегулирования гидравлики требуется:

1. Демонтировать пружину с креплений цилиндра рабочего вида и вилки сцепления. 2. Отрегулировать крепеж, находящийся на штоке цилиндра сцепления. 3. Рекомендуемое значение свободного хода – 0,5 см.

Часто большой ход педали зависит от высоты ее расположения от полика водителя и это создает определенные трудности. Для регулировки по высоте требуется ряд несложных слесарных операций и гаечный ключ на «12»:

1. Находим на валу рулевой колонки два крепежа, один – упорный винт, лимитирующий высотную позицию регулировки, вторая – контргайка, изменяющая движение педали.
2. Отвинчиваем упорный винт.
3. Придаем ему вращение до нормализации движения педали.
4. Завинчиваем контргайку.

Если после регулировки сцепления наблюдается пробуксовка, то необходимо сделать последовательные операции:

1. Демонтировать контргайку штока.
2. Перемещать ее до отсутствия свободного хода.
3. Вернуть шток на один полный оборот.
4. Определить наличие свободного хода сцепления.
5. Протестировать работу передач трансмиссии. При наличии непонятного шума требуется проделать вышеуказанные операции повторно.
6. Завинтить контргайку.

Замена троса сцепления.

Операция несложная, поэтому можно самому попробовать провести ее. Вначале, отвернув все регулировочные гайки, внимательно осматриваете всю систему сцепления, стараясь запомнить расположение элементов. Потом нижний наконечник троса, расположенный в кронштейне (с которым вести себя нужно очень деликатно, чтобы его не деформировать) извлекается из кронштейна. После этого очень спокойно возле рычага выключения сцепления отсоединяете поводок, с пальца педали снимаете стопорную трубку. В автомобиле ВАЗ 2109 это делается внутри салона. Многие относятся к этому действию очень несерьезно, а затем удивляются, почему ничего не получается. Поэтому стоит помнить, что этот момент очень важен. Сняв стопорную трубку, отсоединяете наконечник троса от педали. Нужно вынуть резиновую подушку в отверстии щита, чтобы через него вынуть наконечник троса сцепления. В этом месте расположено очень много деталей и узлов, делать это лучше в сторону моторного отсека.

Замена диска сцепления.

Снять защиту картера и слить из коробки масло. Отвинтить ступичные гайки, снять колеса, поставив машину на опоры. При помощи съемника наконечник освобождаем от стойки. После этого необходимо снять тормозной механизм. Откручиваем шаровые опоры. С помощью монтировки вынимаем шрус и извлекаем стартер. Вынимаем кардан, отстегнув трос сцепления. Освобождаем трос спидометра, отключаем датчик включения задней передачи, вынимаем внутренние шрусы, убираем крышку закрывающую маховик снизу, ослабляем крепление коробки к двигателю. Под коробку подкладываем опоры. Затем откручиваем вначале заднюю, а затем и левую опоры. Поменяв держащийся на двух тросах подшипник, отворачиваем корзину, ставим новый диск и центрируем корзину.

Замена цилиндра сцепления.

Работу по замене рабочего цилиндра сцепления лучше всего проводить на смотровой яме или на подъемнике. Вначале необходимо снять оттяжную пружину. Затем с помощью плоскогубцев снимаем со штока рабочего цилиндра шплинт. Ослабляем крепление шланга привода сцепления. На кожухе сцепления откручиваем болты крепления цилиндра. Придерживаем наконечник шланга привода сцепления, вручную выворачиваем цилиндр и снимаем его. Чтобы сохранить максимум жидкости, сразу же подсоединяем новый цилиндр. В обратном порядке устанавливаем новый цилиндр и прокачиваем систему гидропривода.

А если у нас появилась необходимость заменить главный цилиндр сцепления? Вначале резиновой грушей опустошаем бачок цилиндра. Отсоединяем штуцер трубопровода. Снимаем хомут шланга со штуцера цилиндра, откручиваем гайки крепления главного цилиндра. Снимаем его со шпилек. Новый главный цилиндр устанавливаем в обратном порядке и прокачиваем систему для удаления воздуха. Проведена замена главного цилиндра сцепления.

Замена вилки сцепления.

Первым делом необходимо снять коробку передач. Затем отверткой аккуратно цепляем защитный чехол, вынимаем его из отверстия в картере. С лапок муфты подшипника снимаем концы пружины, отжав их отверткой. С направляющей втулки снимаем подшипник. Затем, отвернув болты, снимаем направляющую втулку, подцепив отверткой, снимаем пластмассовую втулку вилки сцепления. Вынимаем вилку включения сцепления. Устанавливаем вилку и подшипник выключения.

Возникла ситуация, когда вы перестали уверенно чувствовать себя за рулем. На неровностях дороги начались глухие стуки. Нужен ремонт или замена рулевой рейки. Рулевую рейку лучше ремонтировать у специалистов, у которых есть все приборы. Можно, конечно, провести ремонт и самостоятельно, но абсолютной уверенности в безопасном управлении автомобилем у вас не будет.

Замена сцепления на ВАЗ — видео

Автомобиль BAЗ 2109 — замечательная машина, которая прославилась своим высоким уровнем ремонтопригодности, а также доступностью в продаже огромного количества запчастей и деталей. Если в машине произошла поломка, и все подозрения указывают на неисправное сцепление, значит, нужно произвести его замену.

Процедура замены сцепления ВАЗ 2109 не является сложной, но требует много времени, поскольку придется снимать всю коробку передач. Коробка передач снимается вместе с предлогами, поэтому даже не придется сливать масло. КПП — очень тяжелый агрегат, к которому нужно приложить значительные усилия, поэтому лучше такую работу выполнять не одному.

Регулировка троса сцепления ВАЗ 2109

Такая технологическая операция, как регулировка троса сцепления, считается несложной, и провести ее можно самостоятельно. Рекомендуется применять для установки на автомобиль трос сцепления с кодом по номенклатуре 2109-1602210. Для проведения такой ремонтной операции, как регулировка тросика сцепления ВАЗ 2109, потребуется набор гаечных ключей и новый трос, который может пригодиться в случае замены использованного изделия.

1. Проверяем трос на натяжение и при необходимости с помощью 2 гаечных ключей «на 17» регулируем трос с необходимой степенью натяжения, работая с 2 гайками. Для полного демонтажа троса полностью снимаем гаечный крепеж.
2. Снимаем трос от МКПП.
3. Снимаем трос от педали.
4. Вынимаем трос из подкапотного пространства.

Важно: при регулировке тросика сцепления ВАЗ 2109 педаль должна быть средней степени упругости

Переделка педали газа с тяги на тросик

Замена привода дроссельной заслонки легко осуществляется своими силами, с применением простейшего инструмента. Для работы потребуется:

• Новая педаль газа (выполненная под тросик) с установочным кронштейном;
• Тросовый привод и поворотный сектор дроссельной заслонки. Все эти детали можно приобрести в автомагазине, по модели двигателя с инжектором;
• Полоска металла 3-4 мм толщиной;
• Тиски, напильник.

Педаль устанавливается на место тяговой, выбрать точки крепления надо так, чтобы при полном перемещении не было касания вертикальной стенки тоннеля.

Оболочка троса протягивается через стенку моторного отсека, при необходимости в нем сверлится отверстие. При установке необходимо использовать резиновые прокладки, чтобы запах из моторного отсека не попадал в салон. Сам тросик подключаем к педали на штатное место.

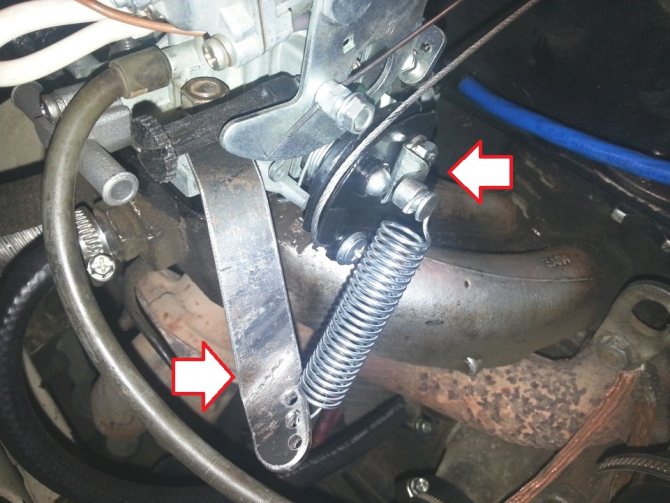

На иллюстрации показан пример крепления кронштейна к неподвижному корпусу карбюратора и поворотному сектору заслонки.

Пружину заслонки надо подсоединить таким образом, чтобы она работала синхронной с пружиной педали, а не заменяла ее.

Регулировка педали сцепления

Регулировка сцепления в ваз 2109

После любой манипуляции с педалью сцепления ее необходимо отрегулировать, иначе она будет заклинивать. Для этого необходимо:

• ​ Открутить гайку, которая располагается непосредственно под педалью.
• Закрутить контргайку как можно сильнее. Она находится ниже предыдущей гайки.
• Закрутить гайку под педалью.
• Максимально подкрутить к вилке резиновую шайбу.
• Чтобы увеличить ход педали, следует закрутить гайку на наконечник. Чтобы наоборот его уменьшить – отвинтить гайку.

Примечание: необходимо так отрегулировать ход педали, чтобы он находился в пределах 120-130 мм.

Когда регулировка закончена нужно:

• Нажать 3 раза на сцепление.
• Снова измерить расстояние от пола до педали.
• Продолжать регулировку педали, пока ее ход не достигнет нормы.

Для регулировки гидравлического сцепления следует:

• Снять пружину с кронштейна рабочего цилиндра и вилки.
• Раскрутить или закрутить регулировочную гайку, расположенную на штоке цилиндра.
• После этого свободный ход вилки должен составлять примерно 5 мм.

Регулировка свободного хода

Это совершенно несложный процесс. Его выполнение займет всего около 15 минут, но зато после этого вождение своего автомобиля станет намного более приятным процессом. Из-за того, что педаль завышена, ее ход является очень длинным. Чтобы исправить данную ситуацию понадобится всего лишь ключ на 12 и следующая инструкция:

• ​Посмотреть на рулевой вал. Здесь можно увидеть 2 винта (винт-упор с контргайкой, который ограничивает верхнее положение педали; контргайка, с помощью которой и можно изменить ход педали).
• Открутить винт-упор.
• Вращать им до тех пор, пока положение педали не будет нормальным.
• Закрутить контргайку.
