Mitsubishi outlander cvt: вариатор, плюсы и минусы

Перечень работ при ТО 5 75000 км пробега

Необходимо выполнить работы по замене предусмотренные регламентом первого ТО — замену масла, масляного и салонного фильтра. Кроме этого необходимо:

1. Замена масла в раздаточной коробке. На заводе в раздаточную коробку заправляюттрансмиссионку «Mitsubishi motors genuine New Multi Gear Oil», с артикулом MZ320284 как и в дифференциалах и МКПП.
2. Замена масла в АКПП или вариатора CVT. На заводе заливают жидкость Mitsubishi Motors Genuine ATF-J3. Приобрести рабочую трансмиссионную жидкость Mitsubishi «Dia Queen ATF J3» можно за кодом товара 4031610, цена четырёхлитровой канистры 5000 рублей.Замена масла в АКПП и раздаточной коробке производится каждое пятое ТО.

Стоимость работ при ремонте кпп МИЦУБИСИ Outlander:

входная диагностика автомобиля	бесплатно
снятие и установка	5 000р.
разборка и сборка	5 000р.
замена сцепления по желанию автовладельца	2 000р.
заправка коробки передач трансмиссионным маслом	бесплатно

Комплекс услуг по ремонту механической коробки переключения передач МИЦУБИСИ Outlander:

• консультирование мастером по ремонту /по телефону бесплатно/
• доставка автомобиля в ремонт /в пределах г.Москва 3 000р.. С московской области и др. регионов РФ — по договоренности/
• комплексная диагностика автомобиля /определение наличия неисправности двигателя, мкпп, АБС, тормозной системы; проверка электрических цепей автомобиля на наличие коррозии, проверка кинематических разрушений агрегата, проверка уровня трансмиссионного масла, проверка работоспособности гидросистемы сцепления/ — при ремонте бесплатно
• визуальный осмотр, проверка целостности корпуса
• проверка содержания трансмиссионного масла на наличие стальной, алюминиевой или бронзовой крошки
• вскрытие поддона /при необходимости/
• снятие с автомобиля
• разборка, промывка деталей и узлов
• дефектовка /присутствие автовладельца — обязательно/
• согласование с автовладельцем стоимости полного ремонта и даты окончания ремонта
• получения со склада запчастей /рем. комплекта, расходных материалов, узлов/
• ремонт /аргонная сварка/ корпуса коробки передач при необходимости
• сборка
• замена сцепления /по просьбе автовладельца/
• установка на автомобиль
• заправка трансмиссионным маслом
• выходная диагностика и тестированный заезд автомобиля

Гарантия от 3 до 24 месяцев или 60 000 км. пробега.

Телефон мастера приемщика по ремонту:	Артем 8 /965/ 126 13 83 Вадим 8 /925/ 675 78 75
Помощь эвакуатора /круглосуточно/, диспетчер:	8 /926/ 167 15 40 8 /985/ 888 68 14

У нас имеется фонд восстановленных и бу коробок передач кпп мкпп МИЦУБИСИ Outlander​ 2.0 2.2 2.4 3.0 /смотри статью замена/. При желании автовладельца, можем заменить неисправную на перебранную из обменного фонда, что зачастую экономически целесообразнее.

Сильные и слабые стороны вариатора

Преимущественная особенность данной КПП – простота в эксплуатации. Благодаря ей автомобилист может максимально сконцентрироваться на дороге. Даная версия КПП получила широкое распространение на внедорожниках. Среди преимуществ также выделяется:

• смена скоростей осуществляется быстро,
• быстрый разгон до сотни,
• не ощущается толчков со стороны КПП,
• экономия горючего.

Среди слабых мест машин с CVT коробкой можно отметить, что за ремонт вариатора на Митсубиси берется не каждый автосервис. Кроме того, не всегда представляется возможным приобрести комплектующие детали, которые необходимы, чтобы вернуть коробке рабочую способность. Также, способствует сокращению рабочего срока вариатора:

• некорректное обращение водителя с автомобилем (частая езда по бездорожью),
• использование горючего низкого качества,
• пропуски прохождения ТО.

Таким образом, вариаторная коробка обеспечивает комфорт водителю во время путешествия. Установленный вариатор на модели Аутлендер XL имеет рабочий срок практически равный ресурсу всего транспортного средства. Сколько ходит Мицубиси Аутлендер с вариатором? Средний срок службы вариатора на Outlender равняется 200000 км. Данная планка остается приемлемой для многих автомобилистов.

Основные неисправности

Теперь разберем, какие проблемы и неисправности влияют на продолжительность эксплуатации вариаторов в Митсубиси Аутлендер:

1. Износ конусовых подшипников. При поломке подшипниковых устройств работа вариаторной трансмиссии сопровождается гулом и шумом. На практике детали могут выходить из строя уже через 50 тысяч километров пробега.
2. Обрыв вариаторной цепи. В трансмиссиях Аутлендеров используются металлические ремни, состоящие из стальных пластин, соединенных друг с другом посредством специальных лент. Ремешок контактирует с боковыми частями конусных шкивов. На последних располагаются специальные насечки, предназначенные для улучшения сцепления. Если эти элементы начинают изнашиваться, это приведет к выходу из строя агрегата. Специалисты рекомендуют время от времени производить проверку состояния цепей.
3. Необходимость отремонтировать трансмиссионный агрегат может возникнуть при поломке входных контроллеров. Речь идет о датчике температуры трансмиссионного масла, регуляторе вращения ведомого и ведущего валов, контроллерах давления в главной магистрали и т. д. Если устройства ломаются, это связано или с их износом, или механическим повреждением. Иногда причина заключается в попадании жидкости на контроллер.
4. Неполадки в работе электронной управляющей системы. При таких неполадках могут возникнуть сложности с включением разных режимов работы КПП. Часто при поломке электронного блока коробка передач работает с рывками и пинками, вибрирует.
5. Неполадки в работе исполнительных механизмов и девайсов. Речь идет об электромагнитных клапанах давления в главной магистрали, а также в ведомом шкиве, планетарном устройстве и т. д.

В ролике канала Скорая помощь вашему агрегату показан процесс ремонта трансмиссии Аутлендера.

Устранение проблем

Проверить наличие ошибок в работе коробки передач можно посредством компьютерной диагностики. Для ее выполнения можно обратиться в СТО или попробовать все сделать самостоятельно. Чтобы определить проблему, потребуется ноутбук с программой для диагностики, а также адаптер для подключения к диагностическому разъему. Подключившись к штекеру, запускается утилита для проверки, которая считает все коды неисправностей, оставшиеся в памяти управляющего модуля. По этим кодам можно расшифровать проблему.

Как решить неполадки в работе КПП:

1. Вышедшие из строя подшипниковые элементы подлежат замене. Их эксплуатация в изношенном состоянии приведет к разрушению. В результате продукты износа подшипников могут забить каналы смазочной системы вариаторного агрегата.
2. Чтобы не допустить серьезной проблемы, необходимо периодически выполнять проверку состояния цепи. Оборванный ремень подлежит замене.
3. Входные датчики выходят из строя они нечасто. Обычно неисправность в их работе связана с повреждением электропроводке, к которой подключен контроллер либо в повреждении или засорении разъема. Если работа того или иного датчика вызывает проблемы, необходимо демонтировать его и проверить качество подключения. Обычно после очистки контактов неисправность пропадает. Если и контакты, и проводка целая, то требуется замена датчика.
4. При появлении неполадок в работе управляющего модуля необходимо обратиться к специалистам. В домашних условиях решить проблему нерабочего состояния центрального процессора проблематично. Потребуется в первую очередь перепрошить устройство, обновиться до последней версии программного обеспечения. Если это не помогло, потребуется более детальная диагностика на предмет выявления ошибок. Если на блоке имеются механические повреждения или он подвергается воздействию влаги, то, возможно, причина поломки заключается в поломке платы. Перепаять схему сможет только квалифицированный мастер с соответствующим оборудованием. Вышедшую из строя и не подлежащую ремонту плату придется менять.
5. Если серьезных поломок не произошло, то устранить проблемы в работе КПП можно путем замены масла. Если регулярно происходит перегревание жидкости, при этом охлаждение системы недостаточное, смазку необходимо поменять. Хоть вариаторные коробки передач Аутлендеров считаются необслуживаемыми, они нуждаются в периодической замене масла.

Пользователь Александр Степанов в своем ролике рассказал о проблемах в работе вариаторных КПП Митсубиси Аутлендер.

Мицубиси Аутлендер — расход топлива по городу и шоссе

Собранные отзывы в основном относятся к Аутлендеру 2го поколения, выпускавшемуся с 2007 по 2012 годы, но и новые автомобили третьего поколения расходуют топливо примерно так же.

• Мой «мицык» кушает в Москве под пятнадцать, иногда больше, но полный привод все-таки. На трассе вроде девятку показывал. Я доволен. Да и мощи в поряде – 230 лошадок.

• Я всегда забиваю полный бак, обнуляю километраж, а когда лампочка засветится – забиваю снова до полного. По количеству заправленных литров и пробегу на спидометре складываю пропорцию – и высчитываю расход на сотню. Средний у меня больше 12 не получался. Это по городу и на трассе. А датчикам я не верю, датчик показывает 13,5 литров.
• Город – до 15 л/100км, трасса – максимум 10. Доволен.
• Я люблю наступить на светофоре, поэтому 18 показывает, а если не гнаться, а спокойно себе рулить, то до 13 по Москве, в пробках под 15. А ездил в Крым, так 9.7 средний получился.
• Считаю, что 15 литров по городу это много. Бывало, что и до 20 дотягивает. Надо было покупать подержанный дизельный Туарег. У него 14 максималка.
• Неприятно удивил расход бензина. В пробке в жару с включенным климатом 22 показывает. На трассе меньше 12 на сотню не брал. Может у меня агрессивный стиль вождения?! Большой расход Аутлендера – его очевидный минус. Зима показала истинное лицо этой машины — 20 литров по Москве. А полный привод для Москвы — ни к чему, дороги всегда убраны, передка ведущего хватит с головой. Неадекватный расход 100%.

• Вполне адекватный аппетит. По городу под 14 литров, на трассе в 10 можно уложиться легко.
• Коробка автомат добавляет пару литров к расходу. У меня в городе около 15. Считаю, что это нормально. Кто хочет экономии – покупайте механику или «ланцер» на крайний случай)))).
• Теоретически, средний расход на 10 км вычисляется путем деления объема двигателя на два. У меня 2.4 автомат. И средний расход 12 редко превышает, значит — порядок.
• На трассе больше девяти с половиной не кушает, при скорости до 130 км/ч, в городе свободно укладываюсь в 12-12,5 литров. Без лихачества, конечно.

• У меня в среднем по Москве уходит 15 литров. Надо было брать с трехлитровым двигателем, расход примерно одинаковый, но лошадок у него на 60 больше.
• На шоссе 10 литров ровно. По городу аппетит поднимается до 17 на 100км, это очень много.
• Мощный, маневренный, но прожорливый. На трассе 12 на 100км, в городе – не менее 16 литров.

Много езжу по трассе, поэтому покупал механику, да и дешевле получилось. На бензине в итоге тоже экономлю. У меня 9.5 средний получается за все 40 тысяч пробега. И педаль при этом, практически всегда вдавлена в пол.

Ездил из Москвы в Орел. Больше 110 км не наступал. Средний расход приятно удивил – 7.8 литра.

• 13 литров и ни на миллилитр меньше — многовато для двухлитровой механики.
• Дорого обходится заправка. Бак за три дня опустошается, до этого на RAV-4 хватало почти на пять дней. Средний расход – 14 литров. Я расстроен.

А сколько ест Ваш Outlander? Оставьте комментарий, может быть, он кому-то поможет! Будет полезно: Не заводится хонда цивик: причины, как исправить

Применение вариатора на автомобилях Mitsubishi Outlander

На Аутлендер применяется вариатор Jatco JF011E. С мая 2014 года на Mitsubishi Outlander 3 используется вариатор Jatco JF016E. Согласно внутренней классификации Митсубиси бесступенчатая трансмиссия на переднеприводных автомобилях называется F1CJA. На полноприводных машинах Jatco JF011E обозначается моделью W1CJA. Более подробно информация о том, какой вариатор стоит на Митсубиси Аутлендер, представлена в таблице ниже.

Таблица — Модификации бесступенчатой трансмиссии на Mitsubishi Outlander

Особенностью модификации вариатора Mitsubishi Outlander является отсутствие взаимозаменяемости. Разница есть на уровне гидроблоков, посадочных мест и ЭБУ

Поэтому при приобретении контрактной трансмиссии крайне важно обратить внимание на модификацию

Вариатор Jatco JF011E имеет хорошие эксплуатационные характеристики и высокую надежность. Поэтому он нашел применение и на автомобилях других брендов. Так, например, он встречается у Рено, где ему присвоена модель FK0/FK8. Устанавливается Jatco JF011E и на Dodge и Jeep. Там он именуется CVT/CVT2. Широкую популярность трансмиссия получила у компании Нисан. Вариатор согласно внутренней классификации имеет обозначение RE0F10A/B/C. Более подробно познакомится с автомобилями на которых устанавливается Jatco JF011E можно в таблице ниже.

Таблица — Перечень автомобилей на которых применяется Jatco JF011E

BAT_2858

На том же базальте оценили разгон с места — поставив вседорожники на скользкую поверхность сначала всеми четырьмя колесами, а потом только правыми. Оба «японца» не спасовали и уверенно набирали скорость. Чуть более уверенный старт за счет меньшей пробуксовки колес показал «Аутлендер» в «активной» версии. Микста под колесами он и вовсе не заметил. В аналогичной ситуации обычный «Аутлендер» обозначил небольшой увод в сторону, мгновенно исправленный системой стабилизации.

В этом упражнении преимущество сложной схемы не столь очевидно. Да и показательную разницу во времени мы не получили.

БЕГ ПО КРУГУ

А теперь обозначаем вешками круг диаметром 30 метров. Какой из автомобилей окажется на нем более быстрым и надежным в управлении?

Стрелка спидометра пляшет около отметки 50 км/ч. Водители накрутили до сотни кругов на каждой машине, накапливая статистику. Пробовали всякие варианты: ездили по часовой стрелке и против нее, с активированной и с отключенной системой стабилизации, по-разному работали педалью газа. И что в итоге?

На круге «активная» машина стабильно оказывалась на десятые доли секунды быстрее. С отключенной системой стабилизации разрыв увеличился. Но если наблюдатель заметит выигрыш «активного» автомобиля, лишь следя за секундомером, то разница в ощущениях водителя — существенная.

Обычный «Аутлендер» не требовал никаких действий рулем. Нужно было лишь выставить баранку на нужный угол поворота и нажимать на акселератор. Выкручивай руль хоть до упора — пока не сбросишь скорость, автомобиль на оптимальную траекторию не вернется. Увеличить скорость не давала система стабилизации.

Активный дифференциал вернул чувство, что управляешь автомобилем, а не примитивным гоночным симулятором.

Небольшой снос, доворачиваешь руль, добавляешь тяги — и машина ныряет внутрь! И даже без электронного ошейника вседорожник остается предсказуемым и безопасным. Значит, цель достигнута!

Возможные проблемы с вариатором и их устранение

Одна из неисправностей, которая может случиться с вариатором на Аутлендер 3 при длительной эксплуатации иномарки – растягивание металлического ремня. Следствием этого является пробуксовка. Данный расходник подлежит замене на аналогичную комплектующую деталь. Параллельно с этим может понадобиться установка новых клемм, на которых держится ремешок. При этом можно купить новый ремень или б/у. При покупке подержанного ремня имеется риск того, что он будет растянут, что является причиной появления снова пробуксовки. Именно поэтому новые запчасти, необходимые для восстановления вариатора Mitsubishi Outlander, следует приобретать у проверенного производителя.

Стуки со стороны вариатора. Основная причина, почему появляются стуки – это наличие изношенных подшипников. Данный расходный материал подлежит замене. Примерно к 50000 км пробега может возникнуть проблема с подшипниками.

Также вариаторная КПП предполагает наличие управляющего модуля. Система управления осуществляет контроль функционирования имеющегося на Mitsubishi Outlander планетарного устройства.

Для определения характера неисправности коробки целесообразно записаться на прием в специализированный сервис, чтобы пройти соответствующее тестирование транспортного средства. В данном случае представляется актуальным осуществление компьютерной диагностики. Подлежат проверке входные датчики. Их поломка может быть следствием того, что произошло повреждение электропроводки. В ряде случаев может понадобиться перепрошивка на Митсубиси Аутлендер КПП.

Обзор вариаторной КПП на Mitsubishi Outlander

В последнее время вариаторные коробки передач становятся все более популярными среди отечественных автолюбителей. Сегодня мы расскажем вам о таких КПП на примере автомобиля Mitsubishi Outlander. В частности, рассмотрим тип и устройство коробки на нем, а также основные неисправности, которые могут произойти. Дополнительно поговорим о правильной эксплуатации, которая определяет надежность вариатора Митсубиси Аутлендер.

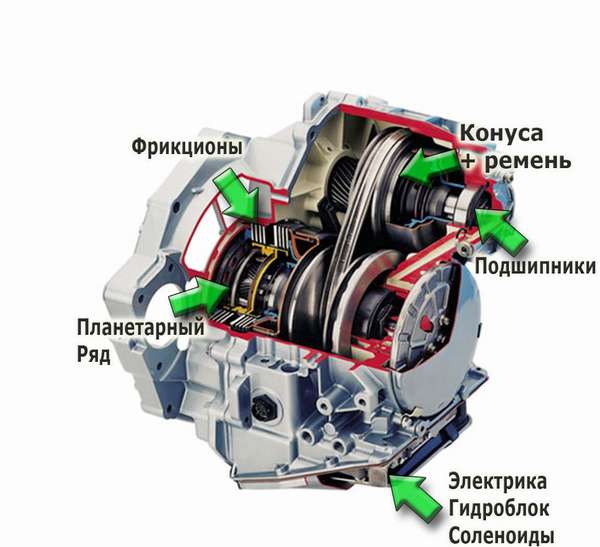

Тип вариатора и его устройство

Автомобили Mitsubishi Outlander года выпуска с бесступенчатой коробкой передач оснащены клиноременным типом вариатора модели «jf011e», разработанным японской компанией «Jatco». Рассмотрим устройство агрегата. Вариаторная коробка передач (далее #8211 CVT ) состоит из элементов:

• механизм, отвечающий за передачу крутящего момента и обеспечение разделения коробки передач от двигателя (при включении нейтральной скорости)
• сам вариатор
• механизм, обеспечивающий движение кроссовера задним ходом
• система управления.

Далее рассмотрим принцип функционирования вариаторной АКПП (автоматической коробки передач). Как уже стало понятно, в силу своей конструкции, данный агрегат не может обеспечить автомобилю реверсивное движение (включение задней передачи). Поэтому разработчикам CVT пришлось внедрить дополнительные механизмы. В частности, речь идет о планетарных устройствах, принцип работы которых схож с традиционной АКПП.

Сама работа агрегата заключается в принципе одновременного изменения диаметров ведомого и ведущего валов. Их диаметр изменяется специальным приводом. Когда автомобиль стоит, самый маленький диаметр у ведущего вала, а самый большой #8211 у ведомого. Если транспортное средство начинает трогаться с места и разгоняться, то при увеличении оборотов двигателя диаметр ведущего шкива начинает увеличиваться, а ведомого #8211 уменьшаться.

Срок эксплуатации агрегата

Собственно, как и любой другой автопроизводитель, компания Mitsubishi решила не выделяться и приравняла срок службы вариаторной КПП к сроку эксплуатации всего автомобиля. Для японцев, собственно, все логично #8211 машина прошла 300 тысяч км, значит #8211 ее ресурс исчерпан и пора на утилизацию. Наши автолюбители такого мнения не придерживаются, поэтому в российских и украинских СТО уже научились ремонтировать вариаторные КПП.

Салон Митсубиси Аутлендер

Очень редко бывает, что автомобиль проходит заданный «жизненный» пробег без проблем в коробке передач. Возможно, это связано с отечественными дорогами, ведь вариаторные КПП не рассчитаны на езду по бездорожью и пробкам. А может быть, проблемы с работой коробки передач возникают в результате ее неправильной эксплуатации. К примеру, производитель советует автовладельцам воздержаться от частых поездок по проселочным дорогам, несмотря на то, что Аутлендер является кроссовером. Частая езда по бездорожью сокращает срок службы CVT минимум в два раза.

Также очень важен правильный прогрев коробки передач в зимнее время года. Любой водитель знает, что в холодное утро транспортное средство необходимо прогревать на малых оборотах и не давать «газу» до упора. Но даже на больших оборотах прогреется только двигатель, чего не скажешь о трансмиссии. Чтобы КПП прогрелась, нужно при включенном двигателе и нажатой педали тормоза включить режим передачи «D» или «R», и дать своему «железному коню» немного поработать. Также не рекомендуется на холодном CVT резко трогаться с места и топить газ в пол, пока авто не прогреется до нормальной температуры, обороты не должны превышать 2 500 в минуту.

АКПП Митсубиси Аутлендер

Чтобы увеличить срок службы агрегата, достаточно придерживаться нескольких правил:

• периодически проверять уровень трансмиссионной жидкости, не забывать менять ее каждые 60 тысяч км пробега вместе с фильтром
• категорически не рекомендуется нагружать коробку передач во время езды по проселочным дорогам и во время буксировки (от буксировки вовсе стоит отказаться, вариаторные КПП не приемлют это)
• не думайте, что лампочки на панели приборов могут гореть просто так #8211 если включился режим аварийной работы CVT, то это не спроста
• воздержаться от буксировки других транспортных средств или прицепов, грузоподъемность которых превышает 500 кг
• избегайте перегрева вариатора. Если это случается, то на панели приборов появится соответствующее сообщение, в этом случае нужно сбросить скорость или остановить автомобиль
• как сказано выше, избегайте езды «на холодную», иначе конус CVT сотрется очень быстро, а ремень начнет проскальзывать, что не приведет ни к чему хорошему
• если вы часто эксплуатируете кондиционер, желательно установить дополнительный радиатор охлаждения масла.

Замена трансмиссионной жидкости на вариаторе

Каждые 15000 км нужно проверять уровень залитой жидкости в КПП. Для контроля масла применяется щуп. Чтобы осуществить замену трансмиссионной жидкости, автомобиль целесообразно прогреть, поставить на смотровую яму. Открывается доступ к КПП, под сливную пробку ставится тара, куда будет стекать отработавшее масло (сливается около 6 литров). В завершении закручивается пробка и добавляется новая трансмиссионная жидкость через верхнее заливное отверстие. Щуп позволяет контролировать количество добавленного горючего.

DIA QUEEN CVTF-J2

В CVT коробку заливается только та жидкость, что рекомендована производителем. Для моделей Jatco можно применить DIA QUEEN CVTF-J1. Срок замены трансмиссионной жидкости находится в прямой зависимости от того, какого стиля вождения придерживается автомобилист, по каким дорогам происходят поездки. Первая замена может понадобиться при 60000 км пробега, однако при размеренной эксплуатации произвести добавление новой жидкости можно и после 90000 км пробега. Следует отметить, что меняется горючее вместе с фильтрующими элементами.

Вариаторная КПП обеспечивает эффективное движение машины задним ходом. В целях профилактики перед началом совершения поездки за рулем кроссовера в зимнее время машину нужно прогреть. Чтобы КПП хорошо прогрелась, водитель должен при включенном силовом агрегате нажать педаль тормоза, активизировать режим передачи «D» / «R» (движение вперед / задний ход). Если начинать езду с непрогретым вариатором, это будет являться косвенной причиной того, что ремень начнет проскальзывать.

Вариатор Jatco

Модель JF011E от японской компании Jatco имеет широкую популярность. На сегодняшний день именно этими КПП оснащаются автомобили таких марок, как Nissan, Citroen, Suzuki, Renault и Mitsubishi.

Вариатор Jatco на Аутлендере

Производителем не предусмотрена возможность замены жидкости, так как она заливается на весь эксплуатационный срок. Но не нужно забывать про особенности российских дорог и отсутствие радиатора охлаждения в Mitsubishi Outlander XL, что приводит к потере свойств трансмиссионной жидкости.

В заключение приводим таблицу с недостатками и преимуществами вариатора на Mitsubishi Outlander XL:

К нам (в специализированный сервис по ремонту вариаторов www.jatco.su ) регулярно с проблемами вариатора приезжают владельцы «Mitsubishi Outlander»

Для начала о модели и модификациях этого вариатора. На «Mitsubishi Outlander» для российского рынка сбыта до 2014 года (а по некоторым данным — до апреля 2015) устанавливался вариатор модели F1CJA

/W1CJA (передний/задний привод) по внутренней классификации Митцубиши.

Модели, модификации и OEM номера вариатора F1CJA

/W1CJA на «Mitsubishi Outlander»:

1. F1CJA-2-A3V

(2009-2012), двигатель 2.0 (4B11), кузов CW4W, 2wd. 2.F1CJA-2-13V (09.2009-07.2012), двигатель 2.0 (4B11), кузов CW4W, 2wd. OEM номер вариатора — 2700A262 3.F1CJA-2-A3W (06.2009-04.2012), двигатель 2.0 (4B11), кузов CW4W, 2wd. OEM номер вариатора — 2700A263 4.W1CJA-2-A3WA (06.2009-04.2012 (EUR)) и (04.2010-04.2012 (RUS)), двигатель 2.0 (4B11), кузов CW4W, 4wd. OEM номер вариатора — 2700A265 5.W1CJA-1-A1ZA (06.2007-05.2009), двигатель 2.4 (4B12), кузов CW5W, 4wd. OEM номера вариатора -2700A145 (06.2007-07.2007), 2700A169 (07.2007-07.2007), 2700A170 (08.2007-05.2009) 6.W1CJA-1-13YA (06.2009-04.2012 (EUR)) и (04.2010-04.2012 (RUS)) двигатель 2.4 (4B12), кузов CW5W, 4wd. OEM номер вариатора — 2700A247 7.W1CJA-1-13XA (07.2011-06.2012), двигатель 2.4 (4B12), кузов CW5W, 4wd. OEM номер вариатора — 2700A246 (Oil cooler)

8. W1CJA-2-A5W

(07.2012-04.2014), двигатель 2.0 (4B11), кузов GF2W, 4wd. OEM номер вариатора — 2700A313 9.W1CJA-2-A5WA (05.2014-01.2016), двигатель 2.0 (4B11), кузов GF2W, 4wd. OEM номер вариатора — 2700A317 10.F1CJA-2-A5V (07.2012-04.2014), двигатель 2.0 (4J11), кузов GF7W, 2wd. 11.F1CJA-2-A4V (05.2014-01.2016), двигатель 2.0 (4J11), кузов GF7W, 2wd. 12.W1CJA-1-14YA (07.2012-04.2014), двигатель 2.4 (4B12), кузов GF3W, 4wd. OEM номер вариатора — 2700A314 13.W1CJA-1-14XA (05.2014-01.2016), двигатель 2.4 (4B12), кузов GF3W, 4wd. 14.W1CJA-2-A5WA (07.2012-04.2014), двигатель 2.0 (4B11), кузов GF2W, 4wd. OEM номер вариатора — 2700A317 15.W1CJA-2-A4VA (07.2012-04.2014), двигатель 2.0 (4J11), кузов GF7W, 4wd. OEM номер вариатора — 2700A315 16.W1CJA-2-A4XA (05.2014-01.2016), двигатель 2.4 (4J12), кузов GF8W, 4wd.

4 Выполнение работ

Перед тем как приступить к процессу замены вариаторной жидкости, рекомендуется прогреть ее до рабочей температуры. Для этого можно совершить небольшую поездку. Все последующие работы выполняются на яме. Поэтому автомобиль нужно загнать на нее и поставить ровно в горизонтальном положении. Теперь можно снять защиту картера, чтобы открылся доступ к вариатору.

Частичная замена смазки

Для того чтобы слить старое масло, нужно вывернуть пробку из картера поддона. Должно вылиться около 6 л жидкости. И еще почти 2 литра останется в поддоне. Поэтому, чтобы по максимуму избавиться от изношенного масла, нужно снять поддон. Он крепится на 20 или 21 болт, в зависимости от модели вариатора

Делать это следует с осторожностью, так как может вылиться еще горячее масло и оставить на коже ожоги

Сняв поддон, можно увидеть фильтр грубой очистки. Обычно он серебристого цвета, прикручен на 3 болта. Открутив их, можно снять и сам фильтр. Внутри него стоит сетка, грязь с которой следует убрать очистителем карбюратора. В идеальном случае, если уж до него добрались, то лучше поменять расходник на новый. Магниты, которые находятся на фильтре, следует очистить от загрязнений и установить на новый фильтрующий элемент. При установке свежего фильтра уплотнительное кольцо необходимо смазать вариаторной жидкостью.

Когда фильтр установлен на место, можно монтировать поддон. Прокладка применяется только новая, кладется ровно, чтобы отверстия на ней и на поддоне совпадали. Любые повреждения прокладки не допускаются. Если вы решили сделать частичную замену масла, то сразу устанавливайте новую прокладку сливной пробки. Если же полную, то используйте пока старую.

Далее следует заменить фильтр в теплообменнике (маслоохладителе). Для этого сначала нужно открутить его крышку и вытащить старый фильтрующий элемент. Устанавливаем новый фильтр, промазываем уплотнительное кольцо маслом для вариатора и ставим крышку маслоохладителя на прежнее место.

Теперь можно приступить к заливке свежей жидкости. Делается это через заливную трубку при помощи воронки. Достаточность определяется по щупу. Смело заливайте тот объем жидкости, который был слит. Если после этого масло не достает до отметки Cold, то доливайте, пока это не произойдет.

На этом частичная замена вариаторного масла закончена. Если же решено произвести полную замену, то нужно выполнить еще несколько этапов работы.

Полная замена – дополнительные этапы

Следует завести мотор и дать ему поработать вхолостую 1–2 минуты. По прошествии этого времени нужно поработать селектором передач, пройдя все возможные положения, и затем установить ручку в положение «P» или «N». Заглушите мотор, слейте масло через отверстие в поддоне и залейте свежее, как описано выше.

Снова заведите мотор, дайте агрегатам прогреться и поработайте селектором. Затем слейте немного масла через поддон для оценки его состояния. Если оно все еще грязное, то придется снова его полностью слить и заменить свежим. Повторять это следует, пока жидкость не будет чистой.

Когда масло залито, нужно плотно установить щуп и завести машину. Теперь можно проехаться, чтобы вариатор и жидкость в нем прогрелись. После остановки нужно снова вытащить щуп и проверить уровень масла. Он должен быть между метками на интервале Hot. Если же он ниже, то необходимо долить жидкость до нужного уровня.

Очень важно, чтобы уровень жидкости в вариаторе был не больше и не меньше положенного. Если ее будет меньше, то насос вместе со смазкой начнет гонять по системе воздух. Будет происходить окисление и перегрев масла

Также возможны задержки переключения передач, пробуксовка ремня вариатора, тормоза и фрикциона

Будет происходить окисление и перегрев масла. Также возможны задержки переключения передач, пробуксовка ремня вариатора, тормоза и фрикциона.

Если жидкости будет больше необходимого уровня, то она начнет вспениваться из-за излишнего давления в системе. В итоге появятся те же проблемы, что и при низком уровне масла. Кроме этого, вспененная масса будет поступать в вентиляционное отверстие картера вариатора, и в результате возникнет ее утечка.

После замены масла в вариаторе можно произвести обнуление счетчика деградации жидкости в вариаторе CVT (oil degradation level). Его еще по-другому называют «Счетчик старения масла». Эта процедура необязательна, к тому же требует наличия специального оборудования и программного обеспечения.

Замена масла в вариаторе процедура необходимая. Выполнить ее можно самостоятельно, так как не требуется особых навыков. Но прежде чем выполнять такую работу, нужно изучить теоретически все моменты и оценить свои силы.

Применение вариатора на автомобилях Mitsubishi Outlander

На Аутлендер применяется вариатор Jatco JF011E. С мая 2014 года на Mitsubishi Outlander 3 используется вариатор Jatco JF016E. Согласно внутренней классификации Митсубиси бесступенчатая трансмиссия на переднеприводных автомобилях называется F1CJA. На полноприводных машинах Jatco JF011E обозначается моделью W1CJA. Более подробно информация о том, какой вариатор стоит на Митсубиси Аутлендер, представлена в таблице ниже.

Таблица — Модификации бесступенчатой трансмиссии на Mitsubishi Outlander

Особенностью модификации вариатора Mitsubishi Outlander является отсутствие взаимозаменяемости. Разница есть на уровне гидроблоков, посадочных мест и ЭБУ

Поэтому при приобретении контрактной трансмиссии крайне важно обратить внимание на модификацию

Вариатор Jatco JF011E имеет хорошие эксплуатационные характеристики и высокую надежность. Поэтому он нашел применение и на автомобилях других брендов. Так, например, он встречается у Рено, где ему присвоена модель FK0/FK8. Устанавливается Jatco JF011E и на Dodge и Jeep. Там он именуется CVT/CVT2. Широкую популярность трансмиссия получила у компании Нисан. Вариатор согласно внутренней классификации имеет обозначение RE0F10A/B/C. Более подробно познакомится с автомобилями на которых устанавливается Jatco JF011E можно в таблице ниже.

Таблица — Перечень автомобилей на которых применяется Jatco JF011E

tabl3

ОНО ВАМ НАДО?

Несмотря на 230 сил под капотом, спортсмен из «Аутлендера» тот еще. Поэтому активный дифференциал нужен не для выигрыша долей секунд на быстрой трассе, а для повышения активной безопасности. К слову, преимущества «активного» автомобиля проявляются не только при движении под тягой, но и при резком сбросе газа — например, когда водитель испугался в экстренной ситуации. В теории активный дифференциал поможет и на бездорожье — фактически владелец получает блокировку передка с электронным управлением. Хотя на серьезном бездорожье скорее перегреется межосевая муфта, чем вы почувствуете помощь умной конструкции.

Итак, двадцать тысяч за активный дифференциал при цене машины в полтора миллиона? Есть смысл!

КТО БЫЛ ПЕРВЫМ?

Понятие «активный дифференциал» известно больше 15 лет. Пионеры — японцы. установила его на задней оси полноприводного «Лансера Эво IV» в 1996 году, а «Хонда» внедрила систему активного распределения крутящего момента на переднеприводное купе «Прелюд» в 1997 году.

Немцы, слывущие любителями высокотехнологичных агрегатов, раскусили прелести системы аж на 10 лет позже. Подобные узлы в качестве опции появились на БМВ-Х6 и «Ауди-S4». По-настоящему массовым активный дифференциал стал только для «лансеров эволюшн». Хотя функцию распределения момента между колесами для своих полноприводных моделей сегодня предлагает добрая половина производителей. Но это не хитрая механика, а лишь электронная имитация.

ЗАГЛЯНЕМ НА КУХНЮ

Активная трансмиссия на «Аутлендере» получила фирменное название S-AWC (Super All Wheel Control). Как и на «Лансере Эво», здесь реализовано управление вектором тяги. Но на «Эво» активный дифференциал стоит на задней оси и добавляет тяги на внешнем по отношению к повороту колесе, ликвидируя недостаточную поворачиваемость. За это отвечают два сцепления, каждое из которых подает крутящий момент на свое колесо.

У «Аутлендера» схема принципиально иная, ведь активный дифференциал стоит спереди. В нем основную роль играет многодисковый фрикцион, выполняющий роль мягкой блокировки. В отличие от механического самоблока, сигнал на сжатие фрикционов идет от электроники, действующей на опережение.

Активный электроусилитель руля на кроссовере компенсирует работу дифференциала, нивелируя резкое подруливание из-за разницы в моментах на правом и на левом передних колесах, — поэтому баранка не вырывается из рук. И конечно, любая нештатная ситуация не обходится без вмешательства электронной системы стабилизации, ограничивающей мощность двигателя и прихватывающей колеса тормозными механизмами.

Надежен ли вариатор Митсубиси Аутлендер

Когда возникает вопрос о надежности того или иного узла в автомобиле, в первую очередь следует рассмотреть срок его службы. Вариатор на Митсубиси Аутлендер имеет такую же особенность, как и все бесступенчатые КПП. Его срок жизни не превышает срока эксплуатации самого автомобиля.

Для производителей японских машин, это в принципе, логично. Зачем поставлять детали и комплектующие на одноразовую коробку передач? А если она (коробка) ломается, значит – настал ее час, и проще поменять автомобиль на новый вместо того, чтобы пытаться отремонтировать старый. То есть, если машина должна отходить 300 тыс. км, за это время CVT ломаться не должна. Это говорит о том, что вариатор Мицубиси Аутлендер, все-таки, надежен.

Это – теория, на практике все не так идеально, как хотелось бы. Дело в том, что многие факторы способны значительно сократить срок службы КПП. Это – и плохие дороги, ведь производители советуют воздержаться от езды по пересеченной местности, и неправильная эксплуатация коробки передач.

Многих также интересует вопрос, что же лучше, CVT или ступенчатые коробки передач.
