Как снять вентилятор отопителя на renault megane 2

Что такое вентилятор печки

Автомобильный отопитель выполняет довольно простую, но важную функцию — обогрев салона. Кроме этого, устройство предотвращает запотевание стёкол. В соответствии с принятыми нормами, при температуре за бортом в -25 ˚С в салоне должно быть не менее +16 ˚С. Такие показатели необходимы для комфортной эксплуатации автомобиля. Конструктивно отопитель не является сложным узлом.

Вентилятор отопителя обеспечивает подачу и распределение горячего воздуха по салону автомобиля

В результате обеспечивается и поддерживается высокая постоянная температура в системе. В случае отсутствия вентилятора не было бы подачи горячего воздуха в салон. По такому принципу работает большинство автомобильных печек.

Одним из основных элементов, обеспечивающим подачу и распространение тепла по салону, является вентилятор отопителя, представляющий собой электромотор с крыльчаткой на его оси. Он предназначен для применения в системе отопителя машины для нагнетателя горячего воздуха.

Где находится вентилятор печки у автомобиля «Рено Меган»

На «Мегане» 2 (3) для ремонта либо замены вентилятора печки потребуется демонтировать элемент. При недостаточном опыте отыскать моторчик отопителя не так просто. Чтобы подобраться к электромотору, нужно опуститься под торпеду к педальному узлу. Справа от педали акселератора есть щиток: его нужно открыть. За ним и располагается электродвигатель.

Вентилятор печки находится под передней панелью в верхней её части

Рено Меган Не Работает Вентилятор Печки Причина

Без посторонней помощи мы меняем печной вентилятор на Рено Меган

Без работающего вентилятора нормальная работа печи невозможна. Это относится ко всем автомобилям, и Renault Megane не является исключением. Но внутренний вентилятор не работает. Но фанат никогда не оживал. Диагностический совет Renault. Почему вентилятор отопителя на этой машине часто выходит из строя? И если это произойдет, вы можете изменить это своими руками?

Что такое отопительный вентилятор Renault? Меган«

Вентилятор отопления автомобиля Renault Megane (как 2-й, так и 3-й модели) представляет собой пластиковое рабочее колесо, установленное на валу электронного двигателя. В частности, обеспечивается вращение рабочего колеса. Водитель может отрегулировать скорость вентилятора без помощи кнопок кондиционера.

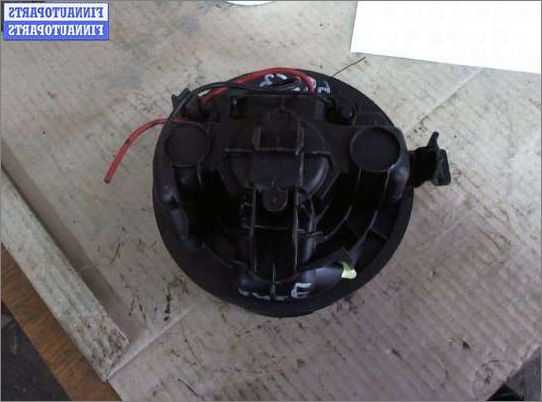

Рабочее колесо Вентилятор рено Меган «из хрупкого пластика

Назначение тепловентилятора

Обогреватель Renault Megane не только обеспечивает обогрев салона. Вентилятор не работает на первой скорости. Это также предотвращает запотевание очков и предотвращает их в холодную погоду и в межсезонье.

Основную роль в подаче теплого воздуха в салон автомобиля играет вентилятор печи. В частности, постоянно дует радиатор отопителя, где постоянно циркулирует горячий антифриз. Эта жидкость подается в радиатор печи от основного автоматического радиатора через систему патрубков.

Поток теплого воздуха, нагнетаемый вентилятором печи, поступает в систему воздуховодов автомобиля. Они закрыты специальными крышками, которые позволяют направлять поток горячего воздуха и регулировать их интенсивность.

Принципиальная схема основных частей системы отопления на автомобиле Renault Megane

Расположение тепловентилятора для Renault Megane

Вентилятор отопителя расположен под приборной панелью справа от водителя. Чтобы добраться до него, вам нужно будет снять специальную пластиковую накладку, расположенную под ногами водителя на уровне педали. При снятии вентилятора вы должны снять мотор.

Почему нет работает вентилятор отопителя

Прежде всего, стоит сказать, что вентиляторы отопления на моделях Renault Megane 2 и 3 довольно похожи. У них нет конструктивных отличий, поэтому вентилятор второй модели Renault Megane можно поставить на третью и наоборот. Есть много обстоятельств, при которых вентилятор не может вращаться. Вентилятор отопителя не работает. Вентилятор Renault Duster и печка не работают. Вот наиболее распространенные:

• Предохранитель нагревателя взорвался. Духовка не работает. Как правило, в блоке безопасности Renault Megan блок обозначается F7. Этот предохранитель рассчитан на 30 А и отвечает не только за печной вентилятор, но и за освещение в бардачке и за электродвигатель омывателя фар. Блок безопасности расположен в салоне на контрольной колонне. Найти перегоревший предохранитель несложно: он обычно черный и слегка перегорел. Все, что вам нужно сделать, это изменить. Renault Megane сгорел, предохранитель черный и черный
• Мотор вентилятора сгорел. Вентилятор Renault Logan не работает авто-помощь. Найти эту неисправность довольно просто: после включения варочной панели в машине не слышен соответствующий шум рабочего вентилятора. И если все предохранители в блоке работают, это означает, что сам электродвигатель сломался.
• Подшипники на валу двигателя развалились. Если после включения нагревателя раздается соответствующий писк, который превращается в треск, вероятно, что один или оба подшипника на валу двигателя вентилятора разрушатся. Печной вентилятор не работает (у меня нет сцен с радио 2. Проблема решается только заменой электродвигателя, поскольку найти подшипники для продажи практически невозможно. Шарикоподшипник на валу электродвигателя печи Renault Megan полностью развалился
• Крыльчатка вентилятора была разрушена. Поскольку крыльчатка вентилятора радиатора на Renault Megane выполнена из хрупкого пластика, она может со временем сломаться. Обычно несколько лопастей вылетают из рабочего колеса. После этого тихий шум вентилятора значительно возрастает, а с надвигающимся разрушением рабочего колеса он превращается в вой. Проблема решается заменой сломанного рабочего колеса, которое, к счастью, можно найти в продаже. Рабочее колесо Вентилятор рено Пластик меган потому что он просто ломается

Снятие вентилятора печки Renault Megane 2 — iaarus.ru — Авто сайт

Многие владельцы автомобиля считают, что для того чтобы заменить моторчик, придется разбирать всю переднюю панель, но это не совсем .

Замена мотора отопителя Рено Меган 2

Такие показатели необходимы для комфортной эксплуатации автомобиля. От радиатора охлаждения откручиваем бачок системы кондиционирования, не знаю как правильно называется, вот он:

Renault Megane I owner story — DIY repair. Наступили холода, а вместе с ними накрылся…

Ну и, конечно же, будьте аккуратны на дорогах! В данном случае узел снимался из-за появления сильного гула, рокота при работе вентилятора из-за того, что в крыльчатку неизвестным образом попали листья, которые впоследствии были удалены. Замена моторчика печки Меган Несмотря на то, что мы живем в современном и достаточно развитом технически мире, идеальных машин еще так и не придумали, а поэтому любая деталь или элемент может сломаться.

Чтобы подобраться к электромотору, нужно опуститься под торпеду к педальному узлу. Только в этом случае не придётся демонтировать лишние элементы, а также удастся избежать непредвиденных ситуаций.

Возможно, придется поддеть отверткой. Затем тормоз, отковыриваем стопорную шайбу, снимаем со штока и опускаем вниз фиксатор, вынимаем ось вправо по ходу. Ключом на 13 отвинчиваем 4 гайки крепления педального узла и вынимаем его.

Далее залезаем еще глубже. В глубине вверху видим нужный агрегат.

Отсоединяем еще один разъем, защелки с торцов. Далее начинаем операцию по освобождению печки. Большой разъем на фотках скинут, но его можно не трогать.

Разве только что для профилактики, контактики там почистить… Однако разъем с проводами, ведущими к вентилятору красный и черный надо отсоединить. Итак, выдвигаем отопитель в сборе до вот такого состояния и откручиваем 3 шурпа фиксирующие вентилятор: Нижний правый откручивается жутко неудобно, — маленькая трещетка и терпение в помощь.

Пошаговая инструкция

Вот вентилятор откручен, начинаем потихоньку выдвигать корпус отопителя. Зараза упирается в двигатель, в трапецию дворников, еще хрен знает во что.

Но все реально, главное — осторожней с трубками! Они гнутся, но в разумных пределах! И вот наконец вентилятор можно вынуть из корпуса отопителя!

Достаем узел печки Рено Меган. Сделать это невозможно, пока не разберетесь со штоком тормоза. Здесь придется постараться и попробовать проявить фантазию. Мотрочик Рено Меган лучше всего пролезает под штоком педали тормоза. Делать это нужно очень аккуратно, стараясь не повредить сам моторчик и прилегающие к нему элементы. Собрать моторчик также просто.

Еще записи про Renault Megane:

Для этого следует выполнять все действия в обратном порядке. Для этого существует ряд сигналов, которые свидетельствуют об этом: Могут пропасть не все сразу, а только некоторые. После чего и они со временем начинают барахлить, пока совсем не перестают работать.

Падение скорости работы вентилятора.

В салоне пахнет проводкой, а моторчик совсем не запускается. Только в этом случае не придётся демонтировать лишние элементы, а также удастся избежать непредвиденных ситуаций.

Ремонт проводим в такой последовательности: Усилия не должны быть чрезмерными во избежание поломки крышки. Основная защёлка расположена в центре поверхности, её нужно просто оттянуть. Вентилятор отопителя находится в верхней части передней панели внутри конструкции: Для этого её аккуратно поворачиваем влево и вынимаем.

Одним из этапов демонтажа электромотора печки является снятие кнопки стоп-сигнала Следующим шагом является снятие разъёма с педали акселератора.

Замена резистора вентилятора печки Рено Меган2

Для этого прилагаем некоторые усилия c плоской стороны с применением отвёртки. Затем снимаем педаль тормоза, для чего отсоединяем стопорную шайбу, фиксатор опускаем, а саму ось вынимаем. Чтобы к нему подобраться, потребуется снять ещё один разъём с защёлками на торцах. Вентилятор отопителя находится в глубине под передней панелью: Освободить вентилятор можно путём нажатия на язычок фиксатора, вращая устройство против часовой стрелки На этом этапе нужна особая внимательность.

Демонтируем разъём с двумя толстыми проводами, поддевая защёлку снизу. Движения должны быть направлены от центра элемента. Чтобы снять разъём, нужно вынуть его влево относительно оси.

iaarus.ru

Инструменты для работы

• Torx T20;
• Шлицевая отвертка;
• Крестовая отвертка;
• Съемник клипс.

Пошаговая инструкция по замене вентилятора отопителя

1. Переводим переключатель в положение “OFF”и тем самым выключаем боковую пассажирскую подушку безопасности.
2. Стягиваем резиновый уплотнитель двери в районе крышки боковой подушки.
3. Сдергиваем крышку подушки с защелок, отжимаем фиксатор и отключаем разъем питания.
4. После снятия крышки у нас появился доступ к двум винтам крепления бардачка. Откручиваем винты, они под Torx T20.
5. Сдергиваем декоративную накладку сверху бардачка. Подставляем пальцы под накладку и тянем на себя.
6. После снятия накладки, открылось еще три винта крепления бардачка. Откручиваем винты, они тоже под Torx T20.
7. Откручиваем последний винт крепления бардачка внутри.
8. Сдергиваем бардачок на себя, немного выдвигаем и отключаем разъем питания на лампу подсветки.
9. Демонтируем нижний воздуховод, который дует в ноги. Вынимаем одну клипсу крепления и достаем воздуховод из печки.
10. Снимаем разъем с моторчика смесителя. Плоской отверткой отжимаем фиксатор и стягиваем разъем на себя.
11. Демонтируем верхний воздуховод, который дует на пассажира. Вынимаем одну клипсу крепления и достаем воздуховод из печки.
12. Отщелкиваем отверткой пластиковый фиксатор и освобождаем тягу заслонки. Перед снятием запомните, как стояла тяга.
13. Откручиваем три винта крепления заслонки под крестовую отвертку.
14. Немного отводим заслонку на себя и снимаем ее.
15. Откручиваем три винта кожуха вентилятора печки.
16. Не спеша снимаем кожух вентилятора. При снятии будут мешать провода, отведите их в сторону.
17. Беремся за корпус вентилятора печки и поворачиваем по часовой стрелке до щелчка. Далее не спеша вынимаем и отсоединяем разъем питания.

Проблемы с печкой Renault и их решение

Здесь мы описали практически все возможные проблемы с отопителем и способы их устранения

Следует отметить, что в некоторых случаях, когда не работает печка очень важно установить причину выхода из строя, чтобы поломка не повторилась

На представленных видео можно посмотреть, как самостоятельно отремонтировать ваш автомобиль, а в случае затруднения вы всегда можете обратится в наш сервис за помощью или купить необходимые запчасти в нашем магазине Renault.

Печка не греет (дует холодный воздух)

Печка может не греть по следующим причинам:

1. Неисправный термостат. (Охлаждающая жидкость циркулирует только по большому кругу ). Проблема решаятся заменой термостата.
2. Забит радиатор отопителя. Это происходит чаще всего в следствии разрушения успокоительной перегородки расширительного бачка, она рассыпается (обычно при пробеге около 100 т.км) на мелкие частицы и они забивают радиатор. В этом случае придется менять радиатор печки (отопителя).
3. Низкий уровень охлаждающей жидкости. Долить жидкость и, при необходимости, спустить воздух из системы охлаждения.
4. Воздух в системе охлаждения.
5. Несправна заслонка печки.
6. Забит фильтр салона.

Не работает вентилятор печки

Причиной не включения вентилятора печки может быть:

1. Неисправность электродвигателя (моторчика печки)
2. Неисправность блока управления печкой
3. Неисправность резистора печки (набор дополнительных сопротивлений).
4. Не приходит питание на мотор печки в следствие плохих контактов.

Не горит лампочка печки

Неисправность лампочек устранить достаточно просто своими руками. Ниже представлены видео: как поменять лампочку печки на Renault. Нужно только купить подходящие лампы. Дело в том, что на автомобилях Рено до 2010 года выпуска на освещении печки стоят без цокольные лампочки 1.2W (фото справа), а на машинах после 2010 г.в. лампочки с цоколем и их 2 шт.

Замена лампочки печки Рено после 2010 г.в. видео

Не работает регулятор. Неисправность резистора печки.

Как правило неисправность регулятора (резистора) печки наиболее часто выражена тем, что вентилятор работает только на максимальной скорости (блок управления печкой работает только на 4-й скорости). В этом случае можно выбрать два варианта решения:

1. Заменить резистор.

2. Отремонтировать, так как стоимость резистора отопителя относительно высокая.

Есть несколько причин выхода из строя резистора печки и их очень важно устранить во избежании повторной поломки. 1

Плохой обдув резистора из-за того, что забит салонный фильтр и/или радиатор печки, если машина с кондиционером, то может также быть забит радиатор кондера

1. Плохой обдув резистора из-за того, что забит салонный фильтр и/или радиатор печки, если машина с кондиционером, то может также быть забит радиатор кондера.

2. Неисправность или некорректная работа вентилятора печки

3. Плохой контакт в разъёме.

Ниже на видео представлены: Как поменять резистор печки на Renault. Они несколько отличаются из-за моделей машин.

Замена резистора печки на Меган 2 видео

Не работает блок управления печкой

Как правило блок управления печкой выходит из строя очень редко. Основной неисправностью является поломка резистора. Но на автомобилях оборудованных системой климат контроля роль резистора выполняет дополнительный блок управления печкой, который ломается по тем же причинам, что и резистор.

Тест моторчика

1. При наличии в комплектации салонного фильтра, проверяют его целостность и уровень загрязнения. Меняйте его каждые 15 000 км. пробега. А при обнаружении в нем дырки от острого камня его меняют немедленно. Тут уже снимают моторчик печки и удаляют частицы, которые мешают работать.
2. Далее на повестке дня предохранитель и система резисторов работы в разных режимах. Деталь находится на монтажном блоке с левой стороны. Обычно там располагают место шофера. Наличие следов копоти, нарушение изоляции проводов свидетельствует о произошедшем коротком замыкании. Сгоревший предохранитель и резисторы меняют на новые. Если же все в порядке – ищем проблему дальше. Пора снимать моторчик.

Снятие и замена моторчика печки Рено Меган 2

Замена щеток меднографитовых на вентиляторе отопителя.

Такой случай самый крайний.

Вот пришел черед самого сложного этапа. Сделать это невозможно, пока не разберетесь со штоком тормоза.

Принцип функционирования системы отопления в Рено Меган 2 идентичен таковому, который присутствует у множества моделей от других производителей. Это удается только с соблюдением определенного положения моторчика.

Теперь требуется снять разъемы с двумя проводами теми, что толще. Разъем открывается по тому же принципу, что и крышка багажника.

Ну и последний этап. Достаем узел печки Рено Меган. Сделать это невозможно, пока не разберетесь со штоком тормоза. Здесь придется постараться и попробовать проявить фантазию.

Мотрочик Рено Меган лучше всего пролезает под штоком педали тормоза. Делать это нужно очень аккуратно, стараясь не повредить сам моторчик и прилегающие к нему элементы.

Собрать моторчик также просто. Вторым этапом перемещаемся в область расположения педалей. Для обеспечения лучшей видимости рекомендуется вооружиться фонариком лучше тот, что надевается на голову.

Обнаруживаем кнопку стоп-сигнала и демонтируем ее. Для этих целей необходимо повернуть кнопку в направлении, обратному ходу часовой стрелки, и вынуть сам элемент.

Следующим действием снимаем разъем педали акселератора. Здесь слегка надавливаем на плоскую сторону и затем размыкаем фиксатор.

Еще записи про Renault Megane:

Размещен предохранитель непосредственно в салоне. Ищите его в блоке, который находится снизу, возле передней панели, с левой стороны. Если предохранитель в 30 ампер перегорел, предстоит обнаружить причину поломки.

Вентилятор отопителя Рено Меган 2. Развод офицальных диллеров.

Если электрический вентилятор не функционирует на определенной скорости, придется вооружиться мультиметром. С его помощью вы сумеете обнаружить, какое именно сопротивление перегорело. Далее есть несколько путей. Перегоревший резистор можно запаять самостоятельно, либо поменять блок сопротивлений целиком. Если резисторы не сгорали, проблема в переключателе, который управляет работой вентилятора.

И его нужно менять. Выяснили, что предохранитель целый?

Какие бывают признаки поломки?

Тогда уже нужно проверить, работает ли электрический двигатель вентилятора. С этой целью его присоединяют к АКБ напрямую. Чтобы добраться до нужной зоны, придется поднять бардачок над передней панелью или вообще снять его. Потом штекер разъединяется, плюс АКБ присоединяют к клемме, из которой выходит черно-синий провод.

На минусовую клемму проводят другой контакт.

Когда электродвигатель исправен, после таких манипуляций он начинает работать в режиме с максимальной частотой вращения. Далее залезаем еще глубже. В глубине вверху видим нужный агрегат. Отсоединяем еще один разъем, защелки с торцов. Действуйте, как указано на фото.

Дальше придется немного повозиться. Скорость вращения вентилятора снижается.

Замена моторчика печки Меган 2

После подступа к отопителю придавливаем язычок на фиксаторе вверху узла и поворачиваем обратно движению часовой стрелки. Далее снимаем разъемы с двумя толстыми кабелями.

Размыкание разъемов выполняем по принципу, аналогичному отпиранию крышки багажника. Завершающий этап.

Извлекаем мотор отопителя из своей посадочной ниши. Здесь возникает трудность, поскольку на пути располагается шток тормоза. Проявив фантазию, можно протиснуть деталь между трубками печки и самим штоком только в одном определенном положении.

Выполняем это действие аккуратно, во избежание повреждения узла. Процесс демонтажа завершен. Установка нового моторчика на авто Renault Megane 2 осуществляется в последовательности, строго обратной демонтажу. Таким несложным образом происходит замена моторчика печки. Какие бывают признаки поломки? Выявить неисправности моторчика не составит особого труда. Существует несколько признаков, свидетельствующих о выходе его из строя. Исчезают фиксируемые посредством салонного регулятора скорости вращения вентилятора.

Могут не включаться не все, а лишь некоторые из. Снижается частота вращения рабочего колеса вентилятора. Появляются затруднения с запуском печки иногда после целенаправленного удара о правую область панели.

Вентилятор не запустился, а в салоне Рено Меган 2 возник запах проводки. Во всех перечисленных случаях, особенно в крайнем из обозначенных пунктов, следует незамедлительно приступать к ремонту.

Снять вентилятор печки рено меган 2

В данном случае замена моторчика печки рено меган 2 снятие мотора печки. Кроме приобретения самого мотора, ремонтная процедура потребует новый блок управления, поскольку нередки случаи сгорания клемм разъема и резисторного модуля. Цена на этот узел весьма высока, особенно если это оригинальный продукт. Нелишним будет еще раз удостовериться в выходе из строя модуля.

Во избежание возникновения большинства неприятных моментов, связанных с непредвиденными поломками какого-либо узла в автомобиле Рено Меган 2, следует придерживаться регламентных сроков выполнения ТО, что позволит не только обеспечить безопасность и сэкономить рено меган 2 снятие мотора печки, но и избежать многих сюрпризов в дороге.

И если в прошлую зиму он лишь поскрипывал на холодную пару минутто в эту начал ощутимо шуршать, жужжать, а так же требовать дружеского пинка по корпусу печки или наезда на яму для запуска. И все бы ничего, мотор перебрать недолго — но уж больно муторно до него добираться.

Так же пугала необходимость разгерметизации системы кондиционера. Вся процедура рено меган 2 снятие мотора печки около 3 часов, включая ревизию втулок стеклоочистителей. Значит. Для начала снимаем поводки дворников. Снялись замечательно трехлапым съемником: Теперь снимаем декоративную крышку 2 шурупа, головка Т декоративная накладка снята и наблюдаем собствено отопитель собственной персоной. Снимаем крышку блока сопротивлений, справа на фотке. Один шуруп, Т Теперь надо открутить 2 гайки и болт, крепящие отопитель к кузову: Картинки есть в этом отличном отчете.

Вынимаем ось потянув ее вправо. Откручиваем 4 гайки крепления педального узла ключ на 13 Вынимаем педальный узел. Ныряем в недра в сторону печки и находим разъем на корпусе вентилятора печки. Если он исправен и на двигатель подается питание следует приступить к ремонту.

Замена вентилятора. Чтобы починить вентилятор необходимо снять всю конструкцию, включая моторчик печки Рено Меган 2. Для начала необходимо снять накладку на панели, расположенную в районе педалей. Не следует тянуть слишком сильно, потому что в центре расположен пластиковый фиксатор, который может быть поврежден.

Принцип работы печки

Система отопления в автомобилях Рено Дастер, Логан и Меган конструктивно состоит из радиаторного устройства, шлангов, по которым циркулирует антифриз, воздуходувов, заслонок и вентилятора. В салоне авто, на центральной консоли также располагается блок управления, с помощью которого регулируется сила воздушного потока. К радиаторному устройству подключаются два шланга, по ним в узел поступает хладагент. Антифриз циркулирует по системе благодаря работе насоса.

Когда силовой агрегат нагревается до рабочей температуры, в системе осуществляется тепловой обмен. Хладагент охлаждает сам мотор, забирая от него тепло, в результате чего горячая жидкость поступает на радиаторный узел, который нагревается по принципу обычной бытовой батареи. Вентилятор прогоняет через узел холодный воздушный поток, в результате чего опять осуществляется обмен теплом — устройство отдает тепло воздуху, который его охлаждает. В итоге горячий воздушный поток поступает в салон транспортного средства, а сам антифриз вновь поступает в силовой агрегат и охлаждает его.

Снятие и замена моторчика печки Рено Меган 2

Замена щеток меднографитовых на вентиляторе отопителя.

Такой случай самый крайний.

Вот пришел черед самого сложного этапа. Сделать это невозможно, пока не разберетесь со штоком тормоза.

Принцип функционирования системы отопления в Рено Меган 2 идентичен таковому, который присутствует у множества моделей от других производителей. Это удается только с соблюдением определенного положения моторчика.

Теперь требуется снять разъемы с двумя проводами теми, что толще. Разъем открывается по тому же принципу, что и крышка багажника.

Ну и последний этап. Достаем узел печки Рено Меган. Сделать это невозможно, пока не разберетесь со штоком тормоза. Здесь придется постараться и попробовать проявить фантазию.

Мотрочик Рено Меган лучше всего пролезает под штоком педали тормоза. Делать это нужно очень аккуратно, стараясь не повредить сам моторчик и прилегающие к нему элементы.

Собрать моторчик также просто. Вторым этапом перемещаемся в область расположения педалей. Для обеспечения лучшей видимости рекомендуется вооружиться фонариком лучше тот, что надевается на голову.

Обнаруживаем кнопку стоп-сигнала и демонтируем ее. Для этих целей необходимо повернуть кнопку в направлении, обратному ходу часовой стрелки, и вынуть сам элемент.

Следующим действием снимаем разъем педали акселератора. Здесь слегка надавливаем на плоскую сторону и затем размыкаем фиксатор.

Еще записи про Renault Megane:

Размещен предохранитель непосредственно в салоне. Ищите его в блоке, который находится снизу, возле передней панели, с левой стороны. Если предохранитель в 30 ампер перегорел, предстоит обнаружить причину поломки.

Схема диагностики

Движение воздуха по системе отопителя не отличается от любой другой. Наружный воздух подается через радиатор. Далее он проходит через нагнетатель, или проще говоря, электровентилятор и далее распределяется по салону через сеть шлангов и трубок.

Нормальная работа моторчика сопровождается характерным шумом. Если же он отсутствует, значит виноват предохранитель в салонной части. Проверьте его работоспособность. Добраться до него легко – достаточно лишь найти его слева на передней панели. Надо проверить не только целостность его самого, но и электропроводки около него. Ведь она отвечает за работу вентилятора в разных режимах.

Если предохранитель и резисторы целы, пора переходить к следующему этапу. Запитайте систему напрямую от аккумулятора и включите печку. Работает – ищите дальше проблему. Если не работает, пора проводить замену. Кстати, чтобы добраться до контактов электровентилятора, надо снять бардачок. Штекер разъединяют, а саму батарею подсоединяют к черно- синему проводу сети. А другой контакт подключают на минусовую клемму. Исправный вентилятор начнет работать в прежнем режиме.

Если же ничего не помогает, проводят снятие агрегата для планового обслуживания и замены по необходимости. Алгоритм действий таков:

Снятие и установка радиатора отопителя Рено Меган 2

Снятие

Отсоедините провода от клемм аккумуляторной батареи, начиная с минусовой клеммы.

Отопитель представлен на рисунке 1.

При снятии радиатора отопителя, руководствуемся рисунком 1.

Пережмите зажимами шланги отопителя на выходе из щита передка в моторный отсек.

Отсоедините крышку люка доступа к нижнему кожуху.

Снимите боковой щиток приборной панели, отжав пружинные защелки.

Снимите колодку проводов с панели управления корректора фар.

На автомобилях с системой отопления или климатической установкой с ручным управлением установите переключатель температуры воздуха в положение, соответствующее минимальной температуре подаваемого в салон воздуха (поверните переключатель в крайнее левое положение). Это позволит максимально поднять вверх расположенный над радиатором отопителя рычаг управления.

6. Снимите крышку.

7. Отсоедините воздуховод.

8. Согните воздуховод вниз.

9. Снимите передний воздуховод распределения воздушных потоков.

10. Отведите в сторону жгут проводов, закрепленный на усилительном щитке балки приборной панели.

11. Снимите нижнюю часть кожуха, закрывающую усилительный щиток балки приборной панели и частично коврик.

12. Ослабьте затяжку болта крепления упругой соединительной вставки между блоком и усилительным щитком балки приборной панели (рис. 3).

13. Снимите четыре болта крепления усилительного щитка балки приборной панели.

14. Снимите усилительный щиток балки, сдвинув его к передку автомобиля.

15. Снимите колодку проводов с узла педали акселератора (рис. 4)

Снимите выключатель стоп-сигнала (рис. 5)

16. Снимите болт 3 фланца трубопроводов радиатора отопителя салона и извлеките фланец 2 трубопроводов радиатора отопителя салона (рис. 1).

Разблокируйте фланец, затем поднимите его, чтобы извлечь из воздухораспределительного блока.

17. Открутите два болта крепления радиатора отопителя 6

и два болта крепления хомутов соединений радиатора отопителя 4 (рис. 1).

18. Подставьте емкость для сбора вылившейся охлаждающей жидкости.

19. Отодвиньте радиатор отопителя с трубопроводами.

20. Сместите хомуты трубопроводов радиатора отопителя.

21. Снимите трубопроводы радиатора отопителя, вытянув их к передней части автомобиля и радиатор отопителя.

Установка

При замене радиатора обязательно замените уплотнительные прокладки.

Установка производится в порядке, обратном снятию.

Восстановите первоначальную форму воздуховода, действуя через выходные отверстия и выпрямляя изгибы, нажимая перпендикулярно сгибу.

Затяните требуемым моментом:

– болты крепления усилителя балки (210 Нм);

– болт крепления упругой соединительной вставки (2 Нм).

Заправьте жидкостью систему охлаждения.

Удалите воздух из системы охлаждения двигателя.

Проверьте герметичность системы охлаждения с помощью приспособления (Ms. 554-07).
