Как узнать неисправность и отремонтировать вентилятор печки ваз-2110

Содержание:

Замена микромоторедуктора
- Установка
Особенности конструкции блока управления печкой ВАЗ-2110
Как заменить вентилятор печки на ВАЗ 2110-ВАЗ 2112?
Работы по замене вентилятора в салоне
- Рекомендации по замене моторчика
Небольшие доработки
Как проявляются неисправности
Замена Вентилятора Печки Ваз 2110 Нового Образца
Почему печка дует холодным воздухом? Причины неисправности
Ремонт вентилятора (по шагам)

Замена микромоторедуктора

Для выполнения замены элемента вам потребуется выполнить несколько не особо сложных мероприятий. Потому вовсе не обязательно обращаться на станции технического обслуживания и платить за их услуги большие деньги.

Первым делом снимите жабо.
Далее демонтируется вакуумный усилитель тормозов.
После этого нужно еще снять педальный узел.
Теперь приступаем к демонтажу старого микроредуктора вместе с пластиковым компонентом.
На место сектора заслонки следует установить новый микромоторедуктор. Там вы увидите аналогичный квадрат.

Статья в тему: Стойки стабилизатора ВАЗ 2114

Расположение устройства

Практика показывает, что для замены микроредуктора не требуются особые навыки, много времени и чрезмерные усилия. Однако аккуратность соблюдать никогда не забывайте.

А вот для того, чтобы установить заслонку вашего микромоторедуктора, потребуется пригласить помощника.

Сначала подключаются контакты на новый микроредуктор, то есть моторчик.
Проворачивая против часовой стрелки заслонку, вы тем самым включаете подачу холодного воздуха.
Включите зажигание и поверните датчик системы управления печкой (САУО) в положение непосредственно напротив синей точки регулятора.
Либо можно сделать наоборот, то есть проверить микро моторедуктор, установив датчик напротив красной точки, а заслонку повернуть до упора по направлению часовой стрелки.
Микроредуктор проворачивается несколько больше требуемого, потому для правильной установки рекомендуется использовать специальный смазочный материал для квадрата.
Установите моторчик таким образом, чтобы отверстия для саморезов совпадали.
Вот теперь нужна помощь вашего товарища, поскольку его задачей будет прокручивать регулятор температуры и одновременно с этим надавливать на моторчик внутрь.
Если квадратны совпадут, можно считать замену микромоторедуктора успешной. Теперь воздух должен поступать необходимой вам температуры внутрь салона.
Не переживайте, если квадрат заходит не на всю длину используемой заслонки. Это нормальное явление, когда моторедуктор заходить примерно на треть. Такая установка никак не повлияет на работоспособность системы.
Теперь остается вернуть саморезы на место и несколько раз покрутить микроредуктор — от синей метки к красной, и в обратной последовательности.
Эти манипуляции позволят печке запомнить, какой рабочий диапазон имеет новый редуктор. Потому с его работоспособностью в будущем проблем не возникнет.

Если все сделать аккуратно и в соответствии с инструкцией, при поворотах заслонки микромоторедуктора вашей печки не будет вставать в требуемое положение. Включив устройство в режиме со значком «А», контроль и регулировка будут осуществляться в автоматическом режиме — с погрешностью не более 2 градусов.

Статья в тему: Подключаем тахометр на ВАЗ 2109 (карбюратор)

Установка

Для установки моторедуктора вам потребуется определенный набор инструментов, в которых входят:

Рожковый ключ на 10 миллиметров;
Крестовая отвертка;
Гаечные ключи.

Не переживайте, если в вопросах самостоятельного ремонта автомобиля вы новичок. В замене моторедуктора нет ничего сложного.

Извлеките стеклоочистители из предохранителя, чтобы получить доступ к устройству. Для этого нужно демонтировать контактную гайку, после чего освободить жабо.
Перед вами откроется доступ к саморезам.
По бокам жабо откручиваются две гайки, а затем извлекается из отсека электромотора редуктора резиновый уплотнитель.
Отключите трубопровод жабо заслонки путем его отсоединения.
Демонтируйте саморезы, которые держат терморадиаторы редуктора.
Моторчик располагается слева в отеке редуктора заслонки, прямо возле тормозного усилителя.
Далее нужно открутить нижний крепежный винт и снять электромоторчик.
Выполнять сборку заслонки следует строго в обратной последовательности. Причем делать это только после того, как была произведена установка моторедуктора.

Особенности конструкции блока управления печкой ВАЗ-2110

Быстро и качественно на ваз 2110 заменить вентилятор печки

Одна из распространённых проблем отопительной системы, с которой сталкиваются владельцы ВАЗ-2110 — это выход из строя или неправильное функционирование блока управления печки. Десятки с завода оборудованы печками, координирование которых происходит через систему автоматического управления отопителем. Сокращённо систему называют блоком САУО. Основными показателями его неисправности является работа отопительной системы не во всех режимах. Если не работает одна или несколько скоростей печки, то чаще всего проблема в блоке САУО. Благодаря электронному модулю ВАЗ-2110 в салоне автомобиля поддерживается заданная водителем температура.

Прежде чем приступить к ремонту отопителя ВАЗ-2110, надо выяснить, какая именно печка стоит на вашем транспортном средстве. Автомобили, которые были выпущены до сентября 2003 года, оборудованы печками старого образца

Соответственно, есть значительные отличия в конструкции, на которые при ремонте важно обратить внимание

Блок САУО состоит из электронных элементов, координация которыми происходит с помощью рукояток на центральной консоли машины.

Блок управления печкой ВАЗ-2110 оборудован контроллером с двумя рукоятками. Правая рукоятка отвечает за включение определённой скорости вентилятора. За переключение его скоростей непосредственно отвечает дополнительный резистор. В печках старого образца стоят резисторы на две или три скорости вентилятора. В печках нового образца стоит модифицированный резистор РДО 2123–2118022. Блок координирования работы усовершенствованной модели печки имеет четыре скорости и не имеет режима авто.

Левая рукоятка отвечает за включение температурного режима в салоне транспортного средства. В зависимости от положения рукоятки подаётся информация о заданной температуре воздуха на микроредуктор привода заслонки и с помощью контроллера устанавливается необходимое положение задвижки. С помощью регулятора можно выставить температурный режим от шестнадцати до тридцати градусов за Цельсием.

До 2003 года в автомобилях были установлены печки старого образца с четырёх- и пятипозиционными контроллерами, которые на сегодня сняты с производства, и их очень тяжело найти. А также простой блок управления отопителем ВАЗ-2110 не подходит на модели машин, которые выпускались после 2003 года и оборудованы с завода модифицированными печками.

Как заменить вентилятор печки на ВАЗ 2110-ВАЗ 2112?

Как определить неисправность кулисы ваз 2110, необходим ли ремонт или замена?

Примечание! Данная инструкция по замене моторчика печки, подойдёт ко многим автомобилям десятого семейства но не ко всем, потому что десятки выпускались в очень разных комплектациях и оформлениях за всё время, на некоторые ВАЗ 2110 даже двигатель от «Опеля» ставили с завода, маркируется такой автомобиль ВАЗ 21106, поэтому про все мы написать не сможем (Так как очень большая статья получится), просто возьмём чаще всего встречающееся десятое семейство и на его примере покажем замену моторчика печки посредством описания и картинок!

Первым делом до моторчика добраться будет нужно, он скрывается под накладкой которая под лобовым стеклом располагается, а внутри этой накладки, моторчик ещё в кожух помещён, поэтому не мало снять декоративных элементов придётся, более подробно как это всё осуществить, описано в статье под названием: «Замена салонного фильтра на ВАЗ 2110» и кстати, накладку которая под лобовым стеклом находится снять не получиться, не сняв щётки, а когда Вы её уже поднимать будете, обратите внимание под ней будет находится тройник (Место где он расположен смотрите на большом фото), отсоедините от него шланг который внизу подсоединяется (см. маленькое фото) и накладка после чего может быть снята с автомобиля

2. Идём далее, как только все элементы которые препятствуют доступу к кожуху в котором располагается моторчик будут сняты, разыщите провода идущие от мотора, а если быть точнее то один провод «Плюс» и один провод «Минус», так вот минус (Указан зелёной стрелкой) закреплён на гайке (Указана синий стрелкой), Вы её отверните, а вот плюс (Указан жёлтой стрелкой) соединяется с другим проводом посредством колодки проводов и разъёма (см. маленькое фото), их между собой разъёдините.

3. Потом, подденьте при помощи плоской отвёртки четыре фиксатора (Они указаны стрелками) которые скрепляют между собой два кожуха, на одном из которых моторчик печки закреплён, все фиксаторы которые будут поломаны во время их снятия, обязательно поменяйте на новые, при обратной сборки, рекомендуется все фиксаторы до одного устанавливать на свои места, чтобы исключить перемещение корпусов между собой.

4. И в завершение, выкрутите все винты которые кожухи между собой скрепляют, данных винтов всего примерно 8 или 10 (Можем ошибаться), когда они все будут выкручены, корпуса можно будет разъединить (см. маленькое фото), но только запоминайте куда какие винты закручиваются, потому что они имеют разную длину и длинные Вы не сможете завернуть туда где короткие должны располагаться и наоборот.

Примечание! Моторчик печки можно снять в сборе с кожухом, а можно и сразу его отдельно вынуть, как делать решать Вам, но вынув всё в сборе, моторчик будет легче гораздо отсоединить (Так как это удобней будет), а отделяется моторчик следующим образом, нужно будет всего лишь вынуть два проводка (Провод минус и провод плюс) из отверстия в которое они продеваются в кожухе и всё на этом!

5. Установка производиться в обратном порядке снятию, после установки печки, Вам придётся воспользоваться помощью помощника и узнать правильно ли Вы установили печку на своё штатное место или с перекосом (Если с перекосом, то это сразу же убирать нужно будет), в общём ближе к теме, попросите помощника или же даже сами садитесь в автомобиль и включайте печку, при этом соберите её, т.е. закрутите винты крепления (Можете даже не все закручивать) и установите фиксаторы и конечно же накиньте минус на кузов, а плюс подсоедините к разъёму, далее включайте её и если всё нормально работает на всех режимах, то выключайте и идите закручивайте последние винты, устанавливайте накладки под лобовым стеклом ну и конечно же устанавливайте щётки, на этом замена завершена, если после включения слышен треск, то это говорит только об одном, а именно о том, что лопасти печки задевают за корпус в котором она располагается, после этого выключайте печку, выкручивайте винты, снимайте фиксаторы и снимайте корпус вместе с печкой, правильно моторчик разместите там, опять всё закручивайте и пробуйте, пока шум не пропадёт, как пропал, заворачивайте всё и устанавливайте все детали в обратном порядке.

Дополнительный видео-ролик:

Подготовка
Замена
Полезные рекомендации

Моторчик печки играет важную роль в обеспечении нормального функционирования системы отопления вашего автомобиля. Потому при выходе из строя моторчика, его требуется заменить.

Внешний вид устройства

Работы по замене мотора печки можно разделить на два основных этапа:

Про каждый этап более подробно.

Работы по замене вентилятора в салоне

Замена моторедуктора заслонки печки

Замена моторчика печки ваз 2110

Последующая смена моторчика отопителя будет производиться непосредственно из салона машины:

Под приборной панелью нужно найти колодку, которая идёт на электродвигатель. Она отсоединяется. После этого потребуется открепить массовую проводку электродвигателя. Как правило, она прижата передней крепёжной гайкой печки к кузову. Демонтируется накладка и облицовка рамы лобового стекла, при этом не обойтись без отворачивания крепёжных винтов. С печки салона снимается правая обивка, также следует открутить крепёжные гайки с винтами. Отопительные шланги отсоединяются

На этом этапе работ нужно придерживаться максимальной осторожности, поскольку из этих шлангов и радиатора отопителя могут вытекать остатки тосола. Дабы в салоне машины не пахло охлаждающей жидкостью, нужно постелить хорошо впитывающий влагу материал

Отсоединяется проводка от электродвигателя, от микроредуктора, а также от пневмоклапана

После этих действий снимают передний корпус с кожухом печки

Отсоединяется проводка от электродвигателя, от микроредуктора, а также от пневмоклапана. После этих действий снимают передний корпус с кожухом печки

Эти элементы зафиксированы скобами и винтами Стоит обратить внимание, что на кожухе расположен двигатель и моторчик. Защелки убираются, и двигатель с моторчиком извлекаются

Небольшие доработки

В зимнее время автолюбителям часто приходится ездить со включенной печкой. Иначе, в салоне будет достаточно холодно, да и стекла имеют свойство запотевать. При этом, многих автолюбителей может раздражать дребезжащий звук при работающей печке, особенно хорошо слышимый на максимальном режиме работы печки. Проблема тут в нижней панели корпуса отопителя. Она крепится на своеобразных крючочках. Это с одной стороны упрощает демонтаж в случае необходимости, с другой стороны, эти крепления довольно легко отстегиваются. Вот после этого панель начинает вибрировать, вызывая неприятные звуки.

Для устранения, достаточно просто закрепить крючки на место. Иногда они просто отламываются. В таком случае, единственным вариантом будет замена печки в сборе.

Если печка плохо греет, то имеет смысл проверить, как прогревается радиатор. Необходимо снять дефлектор, делается это с помощью шлицевой отвертки. После чего, заводят мотор, и дают ему прогреться. За это время радиатор должен достаточно хорошо нагреться. Если этого не произошло, то проверьте работоспособность крана отопителя. Также причина может быть в засоре самого радиатора. Его необходимо снять и промыть. Для этого неплохо использовать крепкий раствор лимонной кислоты.

Если у вас автомобиль до 2006 года выпуска, то имеет смысл установить на него предпусковой обогреватель. Это позволит достаточно быстро разогревать салон в зимнее время. Проблем с установкой не возникнет, только потребуется приобрести обогреватель, предназначающийся для инжекторной «десятки».

Заключение

. Вентилятор печки в отечественных автомобилях не слишком надежен. Именно поэтому, так часто можно услышать вопрос, как производится замена вентилятора печки на ВАЗ 2110 и 2112. На самом деле работа это не сложная, но из-за большого числа мелких деталей, которые необходимо снять, замена может затянуться на несколько часов. При этом, следует быть достаточно аккуратным, в связи с обилием пластиковых деталей.

Как проявляются неисправности

Система автоматического поддержания температуры, используемая на ВАЗ-2110, удобнее в плане управления, поскольку САУО все делает самостоятельно, но менее надежна, чем механический тросовый привод. Причем проблемы доставляют электронные и электрические компоненты печки – контроллер, температурный датчик и микромоторедуктор, центральная заслонка, которой регулируется подача воздуха в салон извне.

Проблемы работы отопителя ВАЗ-2110, связанными с заслонкой:

отсутствие регулировки температуры (из печки идет только горячий или холодный воздух) независимо от положения рукоятки на контроллере;
недостаточный прогрев воздуха (даже при установке рукоятки на максимальную температуру);
скрипы, стуки и сторонние шумы после установки температурного режима.

Причиной таких проблем становится центральная заслонка печки ВАЗ — 2110, регулировка которой осуществляется контроллером через редуктор. Конструкция печки включает в себя еще одну заслонку – распределения воздуха по зонам. Управляют ею посредством рукоятки, установленной на центральном дефлекторе подачи воздуха в салон, поэтому у этой детали неисправности встречаются редко.

Замена Вентилятора Печки Ваз 2110 Нового Образца

Заменить ВАЗ 2110 быстро и качественно печной вентилятор

У вашего обогревателя есть проблемы. он издает шум, перемалывает, нерегулярно подает теплый воздух, поэтому пребывание в автомобиле зимой на морозе нельзя назвать комфортным. Хуже того, у мотора нет знака «жизни». Итак, замена ВАЗ печной вентилятор 2110 год стал насущной необходимостью.

ВАЗ 2110 с вентилятором

Причины неисправности

Может быть много нюансов, что мотор отопителя начал плохо работать. Среди них есть два основных, с которыми может помочь небольшой, а не полный ремонт. замена вентилятора. Коллекционные щетки вполне пригодны для носки. Сами щетки, в свою очередь, могут «кусать» медные рейки на коллекторе, из-за чего он не хочет работать, мотор отопителя «отключается».

Хотя редкие, латунные втулки обычных подшипников могут скрипеть или шипеть. Ремонтные работы производятся с применением обычной смазки, хотя обычно это помогает на короткое время, рано или поздно необходимо будет заменить двигатель. Так что если вам все еще нужно туда добраться печной вентилятор, полная замена может быть лучшим решением. Кроме того, это экономит ваше время.

READ Как Намотать Пробег На Гранте

Выбор модели

Даже если ваш ВАЗ 2110 имеет более старый тип двигателя (выпущенный до 2004 года), вы, конечно, можете найти «родной» вентилятор. Но вполне возможно поставить мотор вместо новый образец. это больше чем прежде с тремя болтами. И его стоимость не так высока.

Видео обзор замены

вентилятор отопителяновая модель ваз 2110 Сделай сам.

Замена двигателя отопителя ВАЗ 2110

В этом случае воздуходувка снимается. печи нового образца

, который установлен.

Кстати, новый духовой вентилятор ВАЗ 2110 подходит даже для некоторых моделей Nissan с небольшими изменениями. То, что часто используют владельцы этого автомобиля, выставляя во время ремонта, как минимум, втрое дешевле мотор в своей иномарке.

Подготовка к замене

Если у вас есть хотя бы небольшой навык работы с ключами и отвертками, замена печного мотора будет полным ремонтом.

Чтобы попасть в печку мотора на ВАЗ 2110, необходимо сначала открыть капот, снять клемму аккумулятора «-».

Теперь, фактически, мы удаляем сам движок, который не работает должным образом или вообще не работает:

Щетки стеклоочистителя должны быть удалены. Для этого снимите и снимите резиновые колпачки, возьмите ключ до 10, открутить гайки, удалить кисти;
Снимаем декоративные заглушки (здесь есть полезная шлицевая отвертка), откручиваем винты, на которых крепится трение, затем еще пару гаек по краям (гаечный ключ на 10), снимаем кожух;
Снимая резиновый компрессор, откручиваем винты крепления крышки моторного отсека;
Теперь. снимите шланг, который подает омывающую жидкость к форсункам;
Самая сложная задача. добраться до правого щитка моторного отсека, чтобы снять его. Он имеет две гайки внизу (также с торцевым ключом на 10). Казалось бы, легко открутить, но это уже мучительно неудобно. Хотя есть и положительный момент. эти гайки не нужно полностью откручивать. щит можно вытащить за несколько оборотов;
Перед отсоединением этого щитка снимите хомуты со шланга, идущего к вакуумному усилителю усилителя тормозов;
С обложки Салонный фильтр откручиваем винты (4 штуки) и снимаем его;
Мотор отопителя уже появился. Блок двигателя отопителя и блок резисторов должны быть отключены;
Теперь вы можете растянуть левую сторону варочной панели, а вместе с ней и мотор вентилятора;
Стало возможным замена вентилятор отопителя;
Сборка осуществляется в том же порядке, только с точностью до наоборот.

READ Какую Жидкость Заливать В Гур Тойота

В первый раз будьте готовы к тому, что вам понадобится пара часов, чтобы заменить двигатель ВАЗ 2110 (ремонт).

Почему печка дует холодным воздухом? Причины неисправности

В салоне ваз 2110 можно довольно часто видеть, что отопитель ну просто никак не реагирует на температурный регулятор. Сразу напрашивается ответ – один из элементов системы просто вышел из строя. Начинаем его искать.

Проблемы с датчиком температуры салона

В первую очередь проверяем датчик температуры салона. Он расположен на потолке, около салонного освещения. Если температурный регулятор повёрнут в крайнее правое положение, а печка на это реагирует, то датчик нужно менять. Если всё нормально, ищем дальше.

Проблемы с заслонкой печки

Заслонка печки может окислиться и заклинить. Многие опытные владельцы этих автомобилей устанавливают алюминиевую заслонку, которая лучше дозирует воздух и удерживает тепло в салоне. А вот добраться до неё можно только из под капота.

Если печка на ваз 2110 дует холодным воздухом, но при этом сама раскалена до температуры 90 градусов, то причина скрывается в штатных воздуховодах. Скорее всего, они или повреждены, или отвалились от самой печки. И чтобы до них добраться придётся разобрать и снять всю панель. Если всё же не удаётся их восстановить, можно просто заменить их на гофрированные рукава, купленные в стройматериалах и установить их. А все стыки плотно и тщательно загерметизировать монтажной пеной или моделином.

Забился радиатор печки

Если печка на ваз 2110 дует холодным воздухом, то причина тут одна – печной радиатор забит. Если двигатель охлаждается водой, то в радиаторе может образовываться ржавчина, а при высоких температурах ещё и накипь. Мелкие патрубки в радиаторе могут забиться, если смешать (случайно) антифриз с тосолом, эта смесь просто свернётся. Кроме того некоторые недальновидные автолюбители добавляют в охлаждающую жидкость специальный радиаторный герметик, так же забивающий изнутри радиаторы. Проверить его довольно просто. Нужно прогреть двигатель до температуры 90 градусов включить печку и на ощупь проверить впускной и выпускной патрубки печки. Если температура на них разная, то радиатор просто забит и подлежит замене. А вот процесс его замены довольно трудоёмкий.

Сломался вентилятор печки

Может выйти из строя вентилятор печки. Проверяются и он сам и его предохранитель.

Может быть пробита прокладка между головкой и блоком двигателя, и охлаждающая жидкость поступает в цилиндры. Из-за этого уровень охлаждающей жидкости может падать. Если из трубы валит белый густой дым, то однозначно пробита прокладка и требует немедленной замены.

Если пылью забит салонный фильтр, то отсутствует или почти отсутствует забор холодного воздуха на вентилятор печки ваз 2110. Его нужно немедленно достать, очистить, а если не удаётся, то заменить на новый фильтр.

Может быть низкий уровень антифриза или тосола и его просто не хватает для печки из-за воздушных пробок в охлаждающей системе. Когда помпа выдавит и прогонит эту пробку из системы, нужно обязательно добавить жидкость.

Выход из строя термостата

Самой частой причиной, при которой не греет печка горячим воздухом на ваз 2110, является термостат. Он просто со временем начинает залипать в верхнем или в нижнем положении. Если это происходит, то нужно просто его заменить. Вот только с новым может приключиться та же самая ситуация. И что же тогда делать, снова менять? Есть проверенный способ, как вернуть к жизни залипший термостат.

Для этого потребуется автомобиль поставить на небольшой склон. При этом передние колёса должны быть выше задних на 25 – 35 см. Двигатель должен работать. Нужно открыть капот и приготовить небольшую деревянную (именно деревянную, во избежание повреждения термостата) палку, или черенок от лопаты. Теперь сев за руль нужно 2 – 3 раза перегазовать. Тут же выйти и торцом палки постучать по термостату. После этого на ощупь подавить все входящие и выходящие патрубки около термостата. Такие манипуляции нужно провести 3 – 5 раз, после этого термостат снова заработает как новый.

Трещина в патрубках и трубках

Ещё одна серьёзная неисправность печки – это охлаждающая жидкость, выливающаяся под ноги. Причины обычно две. Течь в радиаторе или трещина в патрубках. Оба элемента лучше всего заменить, так как ремонт и их герметизация обойдутся и дольше и дороже.

Ремонт вентилятора (по шагам)

Технология разборки очень проста, но действуйте аккуратно. Поскольку поломка электродвигателя кроется в износе подшипников и графитных щеток, рассмотрим, как заменить эти элементы:

Разбираем электродвигатель. Для этого сначала снимаем крыльчатку, а затем два пружинных фиксатора опоры моторчика.
Снимаем опору.
Выкручиваем винты крепления щеточного узла и снимаем его.
Аккуратно выбиваем ротор.
Очищаем элементы от пыли и грязи.
С внутренней стороны статора аккуратно отгибаем края пластины, удерживающей подшипник.
Выбиваем подшипник и на его место устанавливаем новый (для замены нужен подшипник №609).
Загибаем обратно края пластины.
Осматриваем состояние пластин коллектора на роторе, при необходимости их шлифуем наждачной бумагой (мелкозернистой).
Заменяем изношенные щетки на новые (провода изношенных выпаиваем, а на их место припаиваем провода новых элементов).
Отгибаем упоры пружин щеток (это позволит без проблем установить щеточный узел на место).
Ставим на место ротор.
Устанавливаем и фиксируем щеточный узел, предварительно посадив щетки в посадочные места.
В отверстия, которые закрывали упоры, устанавливаем пружины щетки и загибаем обратно упоры.
Устанавливаем опору вентилятора и крыльчатку.
Отремонтированный вентилятор устанавливаем на авто.

Как видно, отремонтировать вентилятор печки ВАЗ-2110 несложно, и с этой задачей вполне можно управиться в гаражных условиях, даже не имея особых навыков в ремонте авто.

Всем привет ))) Накрылся вчера моторчик печки, утром завел машину, включил вент, а он на 4 скорости дует как на 1 и пахнет паленым … решил не мучать его, открыл окна и поехал на работу . Нашел на работе старый моторчик вентилятора от приоры . закинул себе в машину, купил два 609 подшипника, щетки не нашел ((( Ну и в ночь разобрал

Ну тут как обычно, чтобы добраться до отопителя надо разобрать жабо

первым на глаза попался очень уставший фильтр салона, не менялся год

Чтобы вытащить отопитель пришлось снять распорку стоек . Вытаскивать весь отопитель с радиатором смысла нет, поэтому открутил два самореза и болт, разделил на две части отопитель и, поворачивая нижнюю часть наверх, вытащил наружу

вот он полутруп

Дальше советую одеть грязные шмотки ))) Отцепил крыльчатку, в моем случае она на защелке, на более новых машинах большая вероятность гайки ))

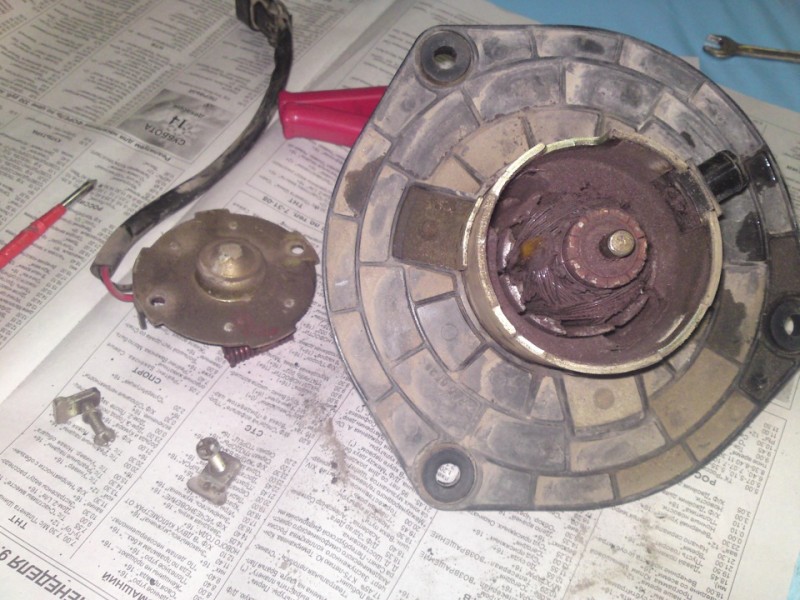

Открутил два болта по краям и снял крышку

крышка в сборе с щетками, встречается еще что крышка отдельно от щеток и щетки остаются в корпусе .Как видно по фото грязи и пыли там немеряно

маленьким молоточком аккуратно, чтобы не погнуть верхнюю крышку, выбил ротор двигателя

вот этот подшипник нужно менять — старый шумит очень сильно

выколачивать надо аккуратно, крышка тонкая и легко деформируется . Снизу подшипник держит приклепанная к крышке пластина, которая выгибается

новый подшипник я разобрал и добавил смазки ( Литол24)

аккуратно забил новый подшипник на место и сплющил на место пластину которая подпирает подшипник

Ну а дальше проблема с щетками, так как новых на моторчик я не нашел, снял с донора от приоры, подточил напильником до нужных мне размеров

и вплел новые щетки к старым проводам . При наличие паяльника желательно пропаять соединение, у меня его не было поэтому оставил так

мешать ротору не будет

далее вставил ротор в крышку и поставил пружинки на щетки

и собрал моторчик

Проверял моторчик на машине, подцепил все фишки и включил — мотор работает как новый, 4 скорость вообще сумасшедшая ! Сборка в обратной последовательности, так как фильтра нового не было под рукой, очистил старый грязи, хорошенько его выхлопал и поставил . Контрольный запуск в собранном виде очень понравился, моторчик не слышно, а дует отлично ))) На все потратил 2.5 часа и 60 рублей на подшипники (второй подшипник оказался не нужен), а новый мотор стоит 1000 рублей, так что не спешите выкидывать старый и бежать за новым . Надеюсь поможет кому отчетик . Задавайте вопросы .
