Как самостоятельно поменять замок в двери лады гранты

Снятие замка передней двери

Работу проводим при замене замка. Операции показаны на водительской двери. Замок правой передней двери снимается аналогично. Устанавливаем стекло в верхнее положение. Снимаем обивку передней двери (см. «Снятие обивки передней двери»). Снимаем механизм электростеклоподъемника (см. «Снятие механизма электростеклоподъемника передней двери»). Отсоединяем две тяги наружной ручки от замка (см. «Снятие наружной ручки передней двери»).

Приподняв тягу внутренней ручки, вынимаем ее из пластмассового держателя на внутренней панели двери.

Вынимаем пластмассовый держатель тяги блокировки замка из отверстия во внутренней панели двери.

Крестообразной отверткой отворачиваем три винта крепления замка к торцу двери…

…и выводим его в сборе с электроприводом и двумя тягами через технологическое отверстие во внутренней панели двери.

Выдвигаем фиксатор колодки (он красного цвета)…

…отсоединяем колодку жгута проводов от электропривода блокировки замка… …и снимаем замок передней двери. При необходимости снятия тяг, отжимаем пластмассовые фиксаторы тяг и, повернув фиксаторы вокруг оси…

Замок передней двери с наружной и внутренней ручками и тягами. Устанавливаем замок передней двери в обратной последовательности.

Ручки дверей у современных автомобилей марки Лада достаточно надежны. Однако, встречаются случаи, когда в сильный мороз или при применении излишнего усилия механизм ручки ломается и выходит из строя. В этом случае требуется ее замена. Причиной замены может так же являться желание владельца автомобиля перейти на ручки от комплектации Люкс, которые имеют окраску в цвет кузова и более приятны в использовании. Вне зависимости от вашей мотивации работы будут практически идентичными.

Перед началом процесса работы подготовьте следующий инструмент: головка на «8» или рожковый ключ аналогичного размера, удлинитель, трещетка, крестовая и шлицевая отвертки, пластиковые лопатки для работы с пластиком салона, проникающая смазка в аэрозоли. Перед началом работы отключите минусовую клемму с аккумулятора во избежание возникновения короткого замыкания.

Для замены наружной ручки Лады Гранта открывания двери нам потребуется снять дверную карту, чтобы получить доступ к внутренней гайке крепления ручки. На передних дверях откручиваем в указанных местах крестовой отверткой винты, откручиваем пластиковую накладку кнопки замка двери и, используя пластиковую лопатку, отщелкиваем карту двери от кузовного элемента. На задней двери винты крепления находятся под пластиковой накладкой ручки двери, отщелкнув которую мы получим доступ к ним.

После того как карта двери отщелкнута, отключите проводку питания кнопок электрических стеклоподъемников, если они есть в вашей комплектации.

Для снятия наружных ручек открывания задней двери потребуется, применив головку с удлинителем на «8» или рожковым ключом аналогичного размера открутить две точки крепления наружной ручки открывания двери. Одна гайка находится на внутренней части двери, второй болт на внешней.

Дальнейшие действия будут зависеть от года выпуска автомобиля. Если у вас Лада Гранта Лифтбек, или Лада Гранта Седан / Лада Калина выпущенные позднее осени 2014 года, то в вашем случае применяется тяга в приводе открытия задней двери. Потребуется дополнительно освободить металлический фиксатор тяги от замка двери. Если же у вас автомобиль года выпуска раньше осени 2014 года, в таком случае дополнительных действий не потребуется.

Установка и подключение центральных замков

Установка активатора центрального замка в переднюю дверь

Установку центрального замка следует начать со снятия обшивок дверей и других элементов, которые могут стать помехой при монтаже. Затем в каждой двери сверлятся отверстия для установки металлической планки, на которую будет крепиться активатор замка двери.

Закрепив и отрегулировав пластиковый активатор, переходим к подсоединению и укладке проводов. Задача — завести провода в салон автомобиля и подключить к блоку сигнализации.

Для того чтобы избежать попадания влаги на провода и дальнейшего выхода из строя активаторов и других устройств (электростеклоподъемники, подсветка дверей), продумайте прокладку проводов вдоль двери заранее.

Не размещайте провода в нижней части двери, так как в этом месте чаще всего скапливается вода.

Прокладка провода активатора центрального замка

При прокладке провода обратите также внимание на самую «проблемную» зону, а именно место перегиба проводов в проеме между дверью и кузовом

Защитная трубка проводки дверей

Самый оптимальный вариант — использовать проходную резиновую трубку. Такая гофра защитит проводку от перетираний и изломов.

Для грамотного подхода к делу, а также для того чтобы иметь возможность с легкостью определить и найти нужные провода (+12 Вольт, «земля», управляющие выходы от блока сигнализации), приборную панель (торпедо) лучше снять полностью. Тем самым, вы не только упростите себе работу по прокладке проводов, но и сможете осуществить их соединение, пропайку и изолирование без особых трудностей.

На автомобиле ВАЗ 2106 панель приборов снимается довольно просто (четыре самореза и четыре гайки).

Скручивать или паять провода?

Мы рекомендуем приобрести клеммы «мама» и «папа», а также специальный инструмент для обжима проводов. В случае выхода из строя активатора, вы без проблем сможете заменить его на новый. Для этого понадобится просто отсоединить клеммы, демонтировать старый и подключить рабочий активатор.

Скручивать провода и обматывать изолентой — вариант ненадежный, в этом случае лучше «скрутка» + «пайка» + «термоусадочная трубка».

Как подключить центральный замок к сигнализации?

Так как автомобиль ВАЗ 2101-2107 изначально не оборудован центральным замком или электроприводами замков дверей, вы можете установить дополнительные электроприводы и подсоединить их к системе следующим образом.

Схема подключения центрального замка

Сине-белый и оранжевый провода 6-ти контактного разъема основного блока системы сигнализации через предохранители в 15А подключаются к +12 В постоянного тока. Зеленый и синий провода к массе автомобиля или, по-другому, «земле».

Белый провод к синему проводу отпирания активатора замка двери, а желтый провод к зеленому проводу запирания электропривода.

Большинство китайских автосигнализаций, особенно недорогие модели (A.P.S. 2600 SHERIFF, Pantera CLK 355), имеют схожие по строению блоки. Иногда складывается впечатление, что китайские производители меняют только этикетку, а «начинка» остается прежней. По крайней мере, сам 6-ти контактный разъем с силовыми выходами для замков, а также цвета проводов отличаются довольно редко.

Ознакомившись со схемой подключения центрального замка, смело приступайте к соединению проводов и проверке работы активаторов. После успешных тестов остается только собрать все снятые детали на место и затем произвести «контрольную» проверку.

Работа сделана, поздравляем! Примерная сумма затрат — около 500 рублей, без учета стоимости сигнализации.

Варианты доставки товара

Обратите внимание! Ниже указаны способы доставки, доступные именно для этого товара. В зависимости от способа доставки возможные варианты оплаты могут различаться

С подробной информацией можно ознакомиться на странице «Доставка и оплата».

Посылка Почтой России

Доступные способы оплаты:

• Наложенный платеж (оплата при получении)
• С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
• Яндекс.Деньги
• QIWI
• ROBOKASSA

Отправка по всей России. Срок доставки — от 5 до 12 дней.

Посылка Почтой России 1 класс

Доступные способы оплаты:

• Наложенный платеж (оплата при получении)
• С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
• Яндекс.Деньги
• QIWI
• ROBOKASSA

Отправка по всей России. Срок доставки — от 2 до 5 дней. Дороже чем обычная доставка Почтой России, примерно, на 50%. Вес посылки до 2,5 кг

Экспресс-посылка EMS

Доступные способы оплаты:

• Наложенный платеж (оплата при получении)
• С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
• Яндекс.Деньги
• QIWI
• ROBOKASSA

Отправка по всей России. Срок доставки — от 3 до 7 дней. Дороже чем обычная доставка Почтой России, примерно, на 100%.

Транспортные компании

Доступные способы оплаты:

• С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
• Яндекс.Деньги
• QIWI
• ROBOKASSA

Доставка возможна в любой населенный пункт, где есть представительство транспортной компании. Срок доставки — от 2 до 10 дней. Отправка габаритных посылок выгоднее, примерно, на 50% чем Почтой России.

Курьерская доставка по г. Тольятти

Доступные способы оплаты:

• Наличными при получении
• С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
• Яндекс.Деньги
• QIWI
• ROBOKASSA

Срок доставки от 1 до 12 часов.

Самовывоз с нашего склада

Доступные способы оплаты:

• Наличными при получении
• Кредит, рассрочка
• С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
• Яндекс.Деньги
• QIWI
• ROBOKASSA

Время забора должно совпадать с режимом работы магазина.

Регулировка замка задней двери

Потребуется отвертка, молоток и напильник. Болты, которые помогут провести настройку, находятся под обшивкой. После ее снятия приступают к регулировке. Инструкция:

Ослабляются 2 болта в торцевой части: верхний и нижний

Двигая механизм вверх-вниз, важно поймать момент, когда кнопка замка будет срабатывать четко. После выбора положения винты затягиваются.
Стекло опускается ручкой или стеклоподъемником, а дверь защелкивается

Должна остаться небольшая щель между кузовным элементом и стеклом.
В замок вставляется ограничитель (стальная трубка с насечками), чтобы он не закрылся. Обхватывается стеклянное полотно руками и тянется на себя.
Проводится спилка замыкающих зубцов, придавая им закругленную форму.
Смазываются металлические детали силиконом.

Если проблема не ушла: остался скрип или затруднения при открывании/закрывании, можно воспользоваться другой методикой. Для этого с помощью отвертки ослабляются крепежи скобы и регулируются вверх-вниз. Во время этого следует несколько раз закрыть, а потом открыть дверцу. Как только скрип пропадает, скоба жестко фиксируется.

Источник

Подготовительный этап

Необходимые инструменты:

• ударная отвертка;
• крестообразные биты;
• плоскогубцы;
• пластиковые клипсы на случай повреждения штатных;
• жидкость для удаления ржавчины, коррозии;
• новый замок, модификацию выбирает владелец индивидуально.

Порядок действий при самостоятельной замене замка водительской двери на Ладе Гранте Лифтбек

• Устанавливаем автомобиль в периметр ремонтной зоны, обеспечиваем беспрепятственный доступ по периметру.
• Принимаем первоочередные меры безопасности при проведении работ. Фиксируем задний ряд колес противооткатными башмаками, включаем первую передачу во избежание произвольного движения.
• Открываем водительскую дверь, ударной отверткой выкручиваем два винта, фиксирующих дужку к кузову машины, снимаем ее с посадочного места. Устанавливаем новую дужку с шумоизолирующим материалом.
• Приступаем к снятию запора: выкручиваем пластиковый поплавок, снимаем шток.
• Отвинчиваем дверную карту машины, два винта, восемь пластиковых клипс по периметру.
• Отсоединяем колодку с проводами от блока управления стеклопакетом, динамиков, центрального замка.
• С внешней стороны выкручиваем три винта, фиксирующих корпус замка к двери.
• Снимаем две тяги, предварительно отсоединив их плоскогубцами.
• Проводим профилактику, очистку посадочного места, удаляем старую смазку, наносим тонкий слой новой.
• Приступаем к установке нового запора.
• Собираем конструкцию в обратном порядке, если отсутствуют другие поломки, требующие оперативного вмешательства, устранения.

В процессе монтажных работ обращаем внимание на целостность электрической проводки, изоляционного слоя, клемм, колодок с проводами. При наличии признаков износа заменяем новыми. Недопустима эксплуатация машины с неисправной электрической проводкой

Недопустима эксплуатация машины с неисправной электрической проводкой.

Типичные неисправности дверного замка

• тугость запирания двери;
• повышенная шумность при открытии / закрытии;
• центральный замок не запирает дверь, не реагирует на сигналы;
• отпирание сопровождается скрипом, металлическим скрежетом;
• в процессе езды дверь вибрирует, видны щели в местах соприкосновения со штатным уплотнителем.

Распространенные причины преждевременного износа

• несоблюдение сроков проведения технического осмотра, профилактики, смазки, замены изношенных элементов;
• стороннее механическое повреждение, повлекшее деформацию двери, запора;
• брак при изготовлении на заводе;
• разболтался замок вследствие ослабления крепления;
• нарушение алгоритма регулировки;
• человеческий фактор: систематическое запирание двери с усилием.

Дефект устраняется путем замены запора в сборе.

Замена замка задней (пассажирской) двери

Процедура профилактики запора пассажирской двери спереди/сзади проводится по аналогии. Конструкция и способ фиксации типичные.

Установка замка багажника Лады Гранты Лифтбек

• Устанавливаем машину на ровную платформу, обеспечиваем доступ к крышке багажника.
• Принимаем меры безопасности при проведении работ.
• Выкручиваем два винта, снимаем часть нижней пластиковой обшивки крышки багажника.
• Отвинчиваем два винта, фиксирующих корпус замка к крышке багажника;
• Плоскогубцами снимаем тягу от кнопки к корпусу.
• Извлекаем запор, проводим профилактику, смазываем резьбу, наконечник тяги.
• Устанавливаем новый замок, собираем конструкцию в обратной последовательности.
• Выкручиваем два винта, снимаем штатную дужку, устанавливаем новую с шумоизолирующим материалом.

Замена замка капота

• В салоне машины, под приборной панелью установлен рычаг открытия капота. Тянем его «на себя».
• Отводим защелку, поднимаем капот.
• Ключом TORX на «10» отвинчиваем два винта, прижимающих корпус запора к кузову.
• Плоскогубцами снимаем проушину троса с посадочного места.
• Извлекаем замок, на его место устанавливаем новый, собираем конструкцию вновь.
• Смазываем дужку – зажим силиконовой смазкой / солидолом.

Что же из себя представляет центральный замок на ВАЗ 2110

Задача подобного рода устройства — централизованное управление автоматическим механизмом открывания и закрывания сразу всех дверей в автомобиле. Это особенно удобно для работы совместно с системой сигнализации и при эксплуатации авто в целом. Тем не менее, надежность срабатывания системы ЦЗ в обязательном порядке стоит всякий раз проверить, пошевелив ручки всех четырех дверей прежде чем уйти надолго по своим делам, поскольку исполнительный привод часто может давать сбой и одна из дверей, возможно, останется незакрытой.

Конструктивно центральный замок ВАЗ 2110 состоит из следующих элементов:

• электронного транзисторного блока управления;
• исполнительных механизмов моторедуктора, также известных как активаторы (по одному на каждую дверь);
• концевого переключателя, определяющего текущее состояние двери (открыта либо закрыта);
• электропроводки и прочих монтажные элементов.

Схема центрального замка ВАЗ 2110

Аккумулятор Гранты

Определить, достаточен ли заряд на батарее, довольно просто. Поступите так:

• включите тестер;
• отверните минусовую клемму с АКБ;
• измерьте напряжение, приложив один щуп к ней, а второй – на «плюс».

В идеале у вас получится не менее 9 вольт. Если показатель оказывается ниже, то есть два выхода:

• аккумулятор ставится на зарядку;
• машина запускается «прикуриванием», и АКБ восстанавливает свою мощность уже в дороге, получая энергию от генератора.

Занимаясь батареей Лады, непременно осмотрите ее клеммы и подведенные к ним провода. Последние лучше полностью снять, почистить и проверить на целостность изоляции.

Замена личинки в «Калине»

Прежде всего, замена элементов замка подразумевает то, что обшивка двери будет полностью отсутствовать. Поэтому сначала разберемся, как в автомобилях «Лада Калина» демонтировать обшивку. Вторая глава посвящена тому, как снять личинку и установить на её место новую. Последнее из действий, собственно, окажется наиболее простым.

Снимаем обшивку двери самостоятельно

Обшивка крепится не только на шурупах, но и на пластиковых пистонах. Число шурупов, удерживающих рассматриваемую деталь, равно четырём:

Цифрами здесь отмечены все элементы крепления. Но чтобы добраться до них, необходимо снять заглушку шурупа «3», а также внутреннюю ручку двери. Рукоять «собачки» тоже необходимо выкрутить.

Если указанные действия завершились успешно, обшивку начинают демонтировать, отодвигая её от металла

Демонтаж проводится, начиная с любого из углов, но при этом нужно соблюдать осторожность: пистоны, удерживающие пластик, являются хрупкими

Если в комплектации есть стеклоподъёмники, необходимо будет отключить разъём, соединённый с блоком кнопок. А ещё, другой похожий разъём присутствует в большинстве комплектаций – там, где есть центральный замок. Оба разъёма необходимо разъединить.

Все этапы, описанные здесь, в любом случае затрагивают электронику.

Поэтому на стадии перед демонтажём обшивки нужно открыть капот, взять ключ «на 10» и открутить крепление минусовой клеммы. Речь идёт о клемме АКБ, подключить которую можно будет в последнюю очередь (когда завёрнут последний шуруп). Кто нарушит это правило, будет искать сгоревшие предохранители. Делайте вывод.

Как подобраться к механизму двери

Согласно рекомендации журнала «За рулём», в отсутствие обшивки доступ к замку есть всегда. Проще говоря, не нужно будет снимать внутреннюю накладку, изготовленную из металла. Стальной лист просто отгибают в сторону.

Вращающаяся деталь с выступом называется «привод», и она как раз понадобится дальше.

Заменить личинку будет несложно:

1. Ключ в цилиндре, закреплённом на данный момент в двери, поворачивают на 90 градусов;
2. Стальной линейкой, ножом или тонкой отвёрткой нужно надавить на язычок-фиксатор, расположенный напротив прорези в корпусе личинки. Нужно подвести отвёртку между вращающейся и неподвижной частью механизма. Знайте, что в водительской двери прорезь сделана снизу (смотрит «в пол»), в пассажирских дверях – сверху!
3. Потянув ключ на себя, личинку вытаскивают наружу;
4. Новую личинку устанавливают так: с вставленным ключом её вталкивают в замок до упора. Язычок-фиксатор при этом нужно будет утопить внутрь.

  Как перебивают номера кузова на авто

Следующее фото иллюстрирует «второй шаг».

Сама прорезь, когда механизм собран, находится между приводом и корпусом замка (по крайней мере, так предусмотрено). В пространство между этими деталями нужно умудриться протиснуть отвёртку. Иногда указанное действие не ведёт к положительному результату, и тогда, замок приходится снимать в сборе.

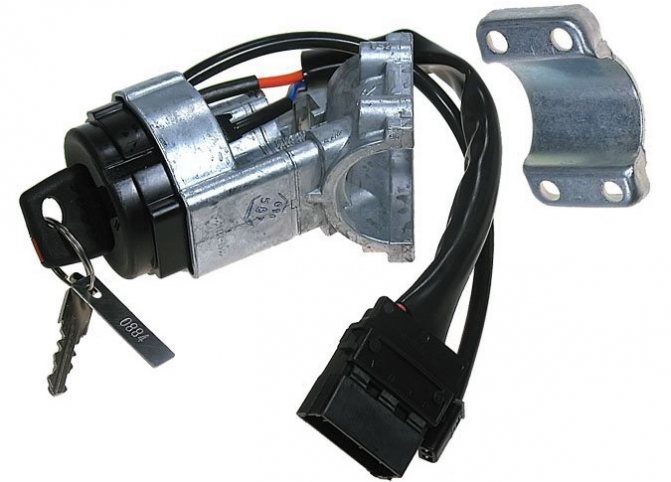

Замена замка зажигания своими руками

Срывные болты

К большому сожалению, Лада Калина не может порадовать надежностью, долговечностью, многие системы, в том числе и замок зажигания, выходят из рабочего строя уже через пару лет, поэтому, чтобы сэкономить на ремонте в дорогостоящих автосервисах, лучше узнать, как это сделать самостоятельно. Итак, придя к мысли, что замок нужно менять, покупаем новый замок, который стоит в районе тысячи рублей. В комплекте мы получим три личинки (на двери и багажник) и 2 ключа. Также нужно приобрести четыре срывных болта, так как старые после демонтажа уже будут не годные.

Кроме самого изделия нам понадобится следующие инструменты:

• зубило;
• две отвертки, плоская, чтобы снимать фиксаторы и под крест для болтов;
• ключ на 10 или трещетка с головкой на 10;
• ключ на 8.

Приступаем к работе

1. Для начала нужно будет отсоединить провод аккумулятора от минуса.

2. Вооружившись отверткой под крест, выкручиваем крепежи на рулевой колонке. Чтобы вам было удобнее, сразу предупреждаем: два болта находится по правой и левой стороне(3), два снизу в середине(2), и два в самом низу(1). Так же есть саморез который находится прямо под рулем(4).

3. Вытаскиваем фиксаторы, держащие подрулевые переключатели. Демонтируем переключатели.

4. Теперь нам понадобится помощь зубила. Нужно нанося удары средней мощности, отвернуть болты. Болты, как правило, после нескольких лет эксплуатации сильно прикипают, поэтому придется потрудиться. Как только вы заметите, что болты начинают съезжать с места, можно брать в руки пассатижи и дальше работать уже только при их помощи.

5. Нам нужно добраться до разъемов замка, которых всего два (основное питание и антенна иммобилайзера). Разъемы таятся под кожухом консоли. Чтобы получить доступ к разъемам, нужно чуть потянуть от замка жгут проводов и вытащить их.

6. Разъемы расстыковываем, а затем, демонтируем выключатель системы зажигания.

Теперь меняем старый замок на новый и проводим сборку в обратном порядке. Но не забудьте, что нужно еще немного поколдовать и над дверьми, а также багажником, сменив личинки замков.

Замена личинок дверей

Чтобы снять старые личинки на дверях и багажнике, нужно провести несложную работу, состоящую из нескольких этапов.

1. Берем ключ на 8 и (или головку на 8 с трещеткой) и крестовую отвертку. 2. Откручиваем саморезы с дверной обшивки и снимаем ее.

3. После того как сняли обшивку, нужно головкой на 8 откуртить железный фигурный держатель (3 болта).

4. Дотягиваемся до тяг и поддевая отверткой снимаем их.

5. Добираемся до болтов крепления ручки, с торца закручен болт, а если заглянуть в глубь двери то там будет гайка на 8, откручиваем и ее.

6

Осторожно вытаскиваем ручку двери

7. вынимаем личинку, предварительно найдя фиксатор и нажав на него чем то очень тонким.

Замок двери задка снимается немного полегче:

1. Снимаем обшивку двери, видим систему замка.

2. Выкручиваем две гайки на 8 и срываем с тяги систему в которой «сидит» личинка.

3. Разбираем ее и вытаскиваем личинку (при разборе лучше запомнить куда и как все крепится, много мелких деталей.

Регулировка замка передней левой (правой) двери на Ладе Гранте

В процессе систематической эксплуатации двери, частого ее открытия, закрытия изнашивается замок, смежные элементы. Вследствие этого дверь закрывается с отчетливым стуком, грохотом.

Часто стук возникает после аварии, вследствие изменения геометрии кузова. Восстановить работоспособность замка можно путем его частичного ремонта, а в случае деформации — полной заменой новым.

Необходимые материалы:

• отвертки, набор автоинструментов;
• смазка;
• жидкость WD– 40.

Последовательность действий

1. Осматриваем зазоры по всему периметру двери. Помечаем зоны с отклонениями. Заводской стандарт 2–3 мм, все что выше или ниже — дефект.
2. Отверткой выкручиваем винты, фиксирующие петлю к кузову. При необходимости используем ударную отвертку.
3. Перемещаем петлю на несколько миллиметров вверх–вниз, проверяем плотность прилегания двери к кузову. Если слышен грохот при закрытии — опускаем петлю, глухой стук — поднимаем.
4. Проводим контрольный замер, подтягиваем болты.

По аналогии регулируем замок на противоположной стороне.

Устройство замка передней двери

Замок водительской двери Лада Гранта стоит от 1000 до 1500 руб. Цена в магазинах официальных дилеров ниже. Чтобы заменить его, необходимо снимать обшивку салона, разбирать стальной блок и вынимать сердцевину. Личинка подлежит ремонту или замене. Иногда достаточно смазать штифты силиконовым веществом, чтобы деталь исправно функционировала.

Штифты, попадающие в пазы справа и слева, создают определенную кодировку при повороте ключа. Блокировка происходит после длительного износа, резкого перепада температуры, появления ржавчины на зубцах или надлома штифта. Замок легко открывается с помощью отмычки или ломается при отсутствии должного ухода. Ремонтные работы могут потребоваться после несанкционированного открытия посторонним предметом, износа отдельных деталей, замерзания влаги в механизме или неправильной эксплуатации. Приобретая комплект личинок, человек получает сердцевину для водительской дверцы и багажника.

Задние двери не открываются — «активирована» защита от детей

Защита от открытия задней двери из салона есть на каждом автомобиле. Она носит название — детская защита.

На Лада Гранта, на мой взгляд, эта функция реализована лучше, чем на предыдущих автомобилях семейства ВАЗ. Тогда ребёнок действительно мог, случайно, дёрнуть барашек в двери, теперь же, для активации необходимо использовать плоский предмет, но об этом ниже.

Активация функции «защита детей»

1. В корпусе двери есть специальный пластмассовый рычажок, который необходимо прокрутить вправо (по часовой стрелке) — тогда дверь не сможет открыться из салона.
2. Чтобы всё вернуть обратно, необходимо открыть дверь с улицы (внешняя ручка) и возвратить рычаг в исходное положение.

Активировать можно при помощи ключа зажигания, но лучше для этого использовать отвёртку

Ну и подробное видео процесса

В очередной раз пробуем на себе, вернее на редакционном автомобиле Лада Гранта. Подробно об этой функции на видео ниже.

Подключение замка к сигнализации

Подключение к сигнализации зависит от типа устройства центрального замка авто:

• Управляется отрицательным импульсом.
• Управляется положительным импульсом.
• Управляется смешанным импульсом (практически не встречается).

От типа импульса зависит, каким зарядом он подключается к сигнализации автомобиля.

Если провода не найдены, нужно проверять блок центрального замка. Его можно найти, прислушавшись к щёлканью реле. Если получилось разобрать блок и найти точки подачи импульса – сюда же крепится сигнализация.

Еще одно возможное место расположения проводов – у двери водителя автомобиля.

Для первых двух типов импульса, поиск одинаков, только следует установить нужный импульс.

Давно прошли те времена, когда водители могли спокойно оставлять свой автомобиль с открытыми дверями, а угоны машин были настолько редким явлением, что впоследствии их обсуждали на протяжении нескольких месяцев.

Сегодня сложно представить транспорт без полноценной охранной системы, неотъемлемой частью которой является центральный замок. С помощью этого устройства можно произвести одновременную блокировку не только дверей, но и топливного бака, лишая воришек возможности слить весь бензин. Что же представляет собой центральный замок?

Что такое центральный замок?

Центральный замок входит в число дополнительных систем комфорта и осуществляет блокирование дверей при нажимании на кнопку пульта. Помимо дверок и крышки бака, он закрывает и другие запорные устройства транспорта – верхний люк и багажное отделение.

Блокирование может производиться посредством централизованного или децентрализованного управления. В первом случае машина оснащается единым блоком, автоматически закрывающим все запоры, во втором случае на каждую дверку монтируется отдельный электронный блок.

Принцип работы центрального замка

Работа системы центрального замка производится как при включенном, так и при выключенном зажигании автомобиля.

При запирании входных дверей ключом с поворотом ключа в замке срабатывает микропереключатель, отвечающий за блокировку. Сигнал от переключателя подается на блок управления двери и далее на центральный блок управления. Центральный блок формирует управляющие сигналы на все блоки управления дверей и электродвигатели актуаторов задней двери и крышки топливного бака. Срабатывание всех исполнительных механизмов обеспечивает блокировку дверей автомобиля. Сигнал от микропереключателя в центральном запорном устройстве предотвращает повторное срабатывание электрического привода. Снятие с блокировки всех дверей производится аналогичным образом.

Дистанционное блокирование дверей осуществляется при нажатии соответствующей кнопки на ключе зажигания. При этом сигнал поступает на приемную антенну центрального блока управления. После его обработки, блок управления передает сигналы в блоки управления дверей и исполнительные механизмы задней двери и крышки топливного бака. Срабатывание всех исполнительных механизмов обеспечивает блокировку дверей автомобиля. При дистанционном блокировании происходит активация автомобильной сигнализации. Блокировка дверей также может сопровождаться автоматическим подъемом стекол автомобиля.

При дорожно-транспортном происшествии заблокированные двери автоматически открываются. Сигнал от блока управления системой пассивной безопасности передается в центральный блок управления, который в свою очередь обеспечивает срабатывание исполнительных устройств и открытие дверей.

Устройство

Система ЦЗ включает в себя входные контроллеры, устройство управления, а также исполнительные элементы — актуаторы. Основным предназначением входного контроллера является фиксация положения двери машины и передача импульса на устройство управления. На так называемом кулачке замочного устройства располагаются два переключателя — один из них блокирует дверь, а второй — производит ее разблокирование. Еще один переключатель позволяет определить положение двери.

Все импульсы от этих переключателей передаются на управляющее устройство, передающее данный сигнал на центральный блок. Этот блок осуществляет передачу импульсов на блоки. Что касается актуатора или исполнительного механизма, то он представляет собой электромоторчик, связанный с редуктором. В зависимости от модели ЦЗ, в системе также может использоваться пневматический привод — раньше подобные узлы ставились на Фольксвагены и Мерседесы, но сегодня такие конструкции не используются (автор видео — ПРОСТЫЕ ШТУКИ).

Процесс регулировки

Для выполнения регулировочных работ можно обратиться к специалистам, чтобы они сделали все профессионально и качественно. При этом им потребуются доводчики и ограничители дверей, их можно купить в специализированном магазине. Чтобы замки хорошо работали, а двери открывались и закрывались без проблем, необходима их разборка. Если вдруг зазор оказался больше или меньше, следует поменять весь дверной профиль.

При меньшем зазоре следует опустить стекло вниз до самого упора. Потом сделать закрытие на один щелчок, взять за верхнюю кромку и пару раз подтолкнуть на себя с небольшим усилием. А если зазор на передней двери оказался шире, то нужно открыть ее с опущенным стеклом и, упираясь ногой в обшивку, несколько раз дернуть дверь во внутреннюю сторону. Потом уже можно будет переходить к главной проблеме, связанной с плохой работой замка.

Нарушения в работе задних дверей могут произойти из-за плотного прилегания к уплотнителю проема и неправильной установки петли замка. При этом двери туго открываются. Для устранения проблемы потребуются:

• специальная отвертка;
• силиконовая смазка;
• ограничители.

Следует ослабить петлю на кузове и переместить ее в нужном направлении, затем немного затянуть и попробовать поработать дверью. Если улучшений не будет, то необходимо купить доводчики или ограничители дверей Лада и установить их. Всегда можно попробовать все произвести самостоятельно, просто следуя некоторым правилам. Если петли дверного замка слегка двигаются, то может быть нарушение зазора кузова и двери Лада Гранта.

Когда происходит небольшое выпирание наружу, нужно в проем и на центральную стойку положить мягкую и прочную прокладку, в то место, где находятся петли, а потом пробовать закрыть дверь. Если же дверь слегка углубилась относительно самого кузова, то нужно сделать упор снаружи коленом в районе петли и потянуть открытую дверь на себя. Делая такие регулировки задних дверей, можно добиться мягкости их работы без разных побочных эффектов.

С подобными проблемами сталкивались многие владельцы автомобилей Лада Гранта. Причем проблема постоянно возникает с задней частью машины. Порой может даже помочь простая регулировка замков дверей. К такому решению можно подойти комплексно: купить доводчики, ограничители дверей Лада и согласно инструкции установить их на замки автомобиля. Такие конструкции работают очень мягко.

Устанавливать их можно хоть на проеме, хоть на самой двери. За счет наличия пружин закрывание/открывание будут плавными, а звук — не слишком громким. В основном те, кто столкнулся с подобной проблемой, чаще всего пытаются решить ее с помощью смазки. В каком-то смысле это помогает, но только на короткое время. И в дальнейшем может стать только хуже.

Потом потребуется купить новые замки на автомобиль. Чтобы полностью избавиться от возникшей проблемы, нужно выполнить следующее. При помощи ударной отвертки среднего размера надо ослабить на дверных замках 3 болта, смазать их специальным средством, затянуть их до той степени, пока втулка не начнет вращаться. Потом следует в замок вставить ограничитель, чтобы он не мог закрыться. При помощи спиливания нужно немного закруглить острые концы зубцов замка.

Источник

Подведем итоги

Замок зажигания в модели LADA Kalina обладает достаточной надежностью и не способен доставлять владельцу какие-то проблемы. Однако в редких случаях его требуется демонтировать для ремонта или выполнения сменной процедуры. Осуществить это можно собственноручно, для чего необходимо запастись ранее обозначенным перечнем инструментов. Теперь вы знаете, как заменить, а также как снять замок, если присутствуют какие-либо неисправности.

Замена замка зажигания на Лада Гранта

производится в случае его преждевременного выхода из строя, если включение зажигания работает с перебоями или не срабатывает команда на пуск стартера. Одна из главных задач, которую выполняет замок зажигания – прерывание питания различных электропотребителей автомобиля в зависимости от режима работы.(стоянка автомобиля, рабочий ход и т.д.). Также через замок зажигания осуществляется подача команды на стартер при пуске двигателя и впоследствии глушения двигателя путем прерывания подачи на цепь зажигания.

Замок зажигания Лады Гранты крепится на валу рулевого колеса и содержит в себе также запорный противоугонный механический замок рулевого вала, антенну иммобилайзера и электрическую контактную группу. Электрическая контактная группа а также механический замок взаимосвязаны и приводятся в действие от ключа зажигания автомобиля.

Для выполнения работ по снятию и замене устройства Вам потребуется следующий инструмент: молоток, плоская и крестовая отвертки, возможно, зубило. Также может потребоваться небольшая дрель. Последовательность выполнения работ

1.	Итак, работу как обычно начинаем с отключения питания бортовой сети автомобиля(снимаем клемму с аккумулятора).

2.	Снимаем кожух рулевого вала автомобиля. Здесь Вам потребуется крестовая отвертка для откручивания винтов крепления верхней и нижней части кожуха.

3.	Теперь находим разъем жгута проводов замка зажигания.

4.	Отсоединяем его, сжав удерживающий его фиксатор

5.	Теперь отжимаем фиксатор колодки жгута

6.	Отсоединяем разъем от антенного блока иммобилайзера

7.

Теперь можно приступить непосредственно к снятию замка зажигания с рулевого вала. При помощи молотка, несильными постукиваниями по краю болтов с помощью зубила срываем болты крепления замка зажигания к рулевому валу. Всего их 4. Это специальные одноразовые болты, которые идут с двойной головкой. Верхняя – под ключ, срывается при определенном моменте затяжки болта. При определенной сноровке операция не доставляет неудобств. В комплекте с новым замком зажигания должны идти новые болты крепления. Если все же открутить болты не удалось, то аккуратно высверлите их со стороны головки.

8.	Когда все 4 болта будут откручены, снимите замок зажигания.

9.
На колодке жгута проводов выключателя зажигания осторожно отогните фиксатор

10.	Теперь Вы сможете снять клеммы с проводами
