Описание принципа работы плавкой вставки (предохранителя)

Принцип работы предохранителя предельно прост. При протекании по проволоке, соединяющей контакты предохранителя, номинального тока, эта проволока разогревается до температуры около 70 ˚С. А вот при превышении тока, проволока разогревается сильнее, и при превышении температуры плавления – расплавляется, т.е. перегорает. Именно по этой причине предохранители еще называют – плавкими или плавкой вставкой. Чем выше ток, тем быстрее нагрев, тем быстрее происходит расплавление, а соответственно и перегорание предохранителя.

Таким образом все плавкие вставки работают на одном и том же принципе – превышение тока в цепи вызывает перегрев и расплавление проволоки внутри предохранителя и как следствие отключение этой цепи от источника питающей сети.

Существует две основных причины перегорания плавких вставок: броски напряжения питающей сети и возникшая неисправность внутри самого электроприбора.

Как сделать индикатор перегорания предохранителя своими руками

В продаже есть автомобильные предохранители с индикатором их неисправности. В корпусе предохранителя вмонтирована миниатюрная лампочка накаливания или светодиод, начинающие светиться при перегорании предохранителя. Такой индикатор перегорания авто предохранителя можно собрать своими руками по ниже предложенной на фотографии электрической схеме.

Для этого достаточно подсоединить параллельно контактам предохранителя, любой светодиод VD1 через токоограничивающий резистор R1 или миниатюрную лампочку, рассчитанную на напряжение 12 В. Индикатор перегорания предохранителя можно смонтировать как в корпусе предохранителя, так и установить на колодке его держателя. Второй вариант предпочтительнее, так как при замене предохранителя индикатор останется на месте. Индикатор не будет светить при перегоревшем предохранителе, если не подключена нагрузка.

Приведенная на фотографии схема индикатора перегорания предохранителя или срабатывании автоматического выключателя с успехом может работать и в бытовой электросети при питающем напряжении 220 В.

Достаточно увеличить номинал резистора R1 до 300-500 кОм и для защиты светодиода VD1 от пробоя обратным напряжение дополнить схему диодом VD2 любого типа, рассчитанного на обратное напряжение не менее 300 В. Подойдет, например, широко применяемый отечественный диод КД109Б или импортный 1N4004.

Для сети переменного тока 220 В можно индикатор перегорания предохранителя или автоматического выключателя сделать на неоновой лампочке.

О принципе работы схем индикаторов и о расчете номиналов резистора с помощью онлайн калькулятора в зависимости от типа используемого светодиода или неоновой лампочки с примерами монтажа вопрос подробно рассмотрен в статье сайта «Схема подключения выключателя с подсветкой».

Необходимость в предохранителе

Все, что питается от источника с малым внутренним сопротивлением, нуждается в предохранителе. Это может быть электроприбор, который подключается к розетке или питается от батареи, или который работает от генератора переменного тока в вашем автомобиле. Источник с низким импедансом способен обеспечить достаточный ток для плавления токопроводящих частей и возникновения пожара (рисунок ниже). Лаборатории страховых компаний были созданы для снижения вероятности возникновения пожара и, как следствие, предотвратить страховые выплаты. Предохранитель может защитить людей от короткого замыкания на корпус, а также защитить электроприбор от возгорания.

Выбор и проверка предохранителя

Выбирая, какой предохранитель нужно именно вам, необходимо иметь в виду ряд условий. Выбирая новую деталь, необходимо обращаться только к проверенным производителям, отвечающим за качество своей продукции. Желательно посоветоваться с другими автолюбителями, располагающими идентичным авто и нагрузкой на электрическую цепь

Это очень важно, так как большая часть предохранителей изготавливаются в Китае, где этот процесс никто не контролирует. Из-за некачественной продукции можно не только уничтожить электронику, но и весь автомобиль

Бывали случаи, когда сгорал блок с предохранителями, а сами предохранители оставались целыми.

Чтобы проверить качество детали, необходимо спровоцировать короткое замыкание вне автомобиля, и если предохранитель сгорит, значит, он качественный и можно брать всю партию, чтобы заменить испорченные в вашем авто.

Для создания искусственного короткого замыкания нужно примотать к концам предохранителя по проводу, а затем один из них подключить к плюсу, а второй к минусу и пустить по ним электрический ток с напряжением выше номинального.

Виды и типы плавких предохранителей

Для применения в электроцепях используют разные типы и разновидности ПП. Выпускаемые в России изделия отличаются по типу конструкции:

• наполненные с маркировкой ПН-2; ППН, НПН и т. п.;
• ненаполненные (ПР-2).

Понятие наполненности связано с наличием внутри отдельных видов вставок вещества, гасящего электродугу, возникающую в момент перегорания проводника. Цепь будет разомкнута только после её исчезновения. Поэтому в колбах, наполненных ПП, находится кварцевый песок. Ненаполненные способны выделять газы, гасящие дугу. Это происходит при нагреве материала корпуса вставки.

Кроме типов, различают виды ПП:

1. Слаботочные применяют в маломощных бытовых приборах с потребляемым током силой до 6 А. Это цилиндрические вставки с контактами на торцах.
2. Вилочные ПП часто ставят в автомобили. Название обусловлено внешним видом: контакты находятся на одной стороне корпуса и вставляются в разъемы, как вилка в розетку.
3. Пробковые — распространенные в однофазных сетях электрические пробки для счетчика. Номинальный ток таких вставок составляет 63 А, они рассчитаны на единовременное включение нескольких бытовых приборов. Перегорающая вставка в таком предохранителе находится внутри керамического корпуса с патроном, снаружи остается 1 контакт, а другой соединяется с контактами пробки. При превышении нагрузки деталь сгорает, полностью обесточивая квартиру. Восстановить электроснабжение можно, заменив вставку на новую.
4. Трубчатый ПП по строению напоминает вставку для пробок, но его крепление выполнено между 2 контактами. Тип такого предохранителя — ненаполненный, а корпус сделан из фибры, которая при сильном нагреве выделяет газ.
5. Ножевые предохранители рассчитаны на величину тока 100-1250 А и применяются в сетях, где нужна высокая нагрузка (например, при подключении прибора с мощным двигателем).
6. Кварцевые, с наполнением кварцевым песком, применяются в сетях с напряжением до 36 кВ.
7. Газогенерирующие, разборные и неразборные. При сгорании разновидностей ПСН, ПВТ происходит мощное выделение газа, сопровождающееся хлопком. ПП применяют для сетей с напряжением 35-110 кВ. Номинальный ток такого ПП — до 100А.

В зависимости от общей нагрузки на сеть устанавливают разные виды ПП — более мощные ставят в специальных трансформаторных будках, они могут выдерживать ток, обеспечивающий потребности жилого массива иди предприятия. Маломощные монтируют в счетчиках: они защищают отдельные квартиры. В старых бытовых приборах тоже может быть установлен ПП (слаботочный), но современная техника содержит эти элементы редко.

Выбор автоматического предохранителя

Автоматический ввод резерва

В зависимости от назначения автоматы подразделяются на типы, приведенные в таблице.

Типы бытовых автоматических выключателей

Тип автоматического выключателя	Ток срабатывания	Назначение
A	2-3∙In	При наличии электронных схем в нагрузке.
B	3-5∙In	Смешанная нагрузка
C	5-10∙In	Умеренные пусковые токи
D	10-20∙In	Большие пусковые токи

Из таблицы видно, что самым важным критерием выбора автомата является номинальный ток. Он должен быть на 10-15% меньше допустимой токовой нагрузки проводки, поскольку главной функцией устройства является ее защита. Затем выбирают автомат, ближайший из стандартного ряда.

Следующий критерий выбора – ток срабатывания. Его можно выбрать, исходя из назначения аппарата, как указано в вышеприведенной таблице.

В системе электроснабжения квартиры или дома может быть установлено несколько автоматов. Номиналы каждого выбираются, исходя из нагрузки каждой линии. При этом должна соблюдаться селективность, чтобы аппараты на верхнем уровне не срабатывали раньше устройств, установленных на низших уровнях.

Схема ввода предусматривает установку впереди счетчика главного двухполюсного автомата, а затем подключение однополюсников на каждую линию. На схеме перед ними установлен дифференциальный автомат, одновременно являющийся автоматом и УЗО.

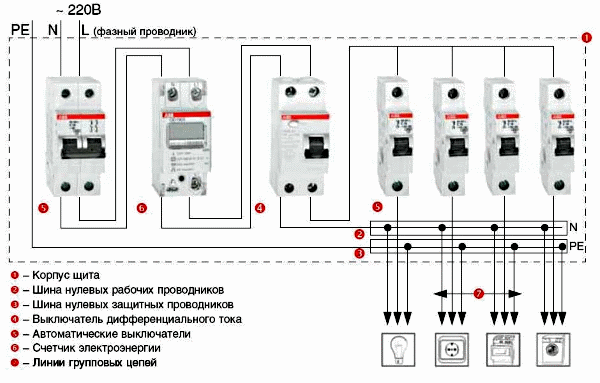

Схема последовательного подключения автоматических выключателей

Для данной схемы вместо дифференциального выключателя можно установить УЗО, поскольку главный автомат уже есть.

Однополюсный автомат должен подключаться на фазу, а не на нейтраль. Иначе напряжение останется на нагрузке при обесточивании линии.

При трехфазном главном вводе устанавливается четырехполюсный автомат, а нагрузка на фазы равномерно распределяется по линиям. Если нагрузка трехфазная (электрический котел, электродвигатель станка), то к ней подключается четырехполюсный автомат с меньшим номиналом, чем у главного на входе. На рисунке изображена схема трехфазного ввода в дом.

Схема трехфазного ввода в частный дом

Основные однофазные потребители располагаются после счетчика и разделяются на три группы, для каждой из которых требуется свой предохранитель:

• тип D – силовая (электроплита, стиральная и посудомоечная машины);
• тип В – освещение;
• тип С – хозяйственные помещения (гараж, подвал).

На схеме также изображена трехфазная линия, которая обычно применяется для хозяйственных нужд. Для нее выбирается автомат типа С. Если в линии установлены станки с трехфазными двигателями, лучше применить аппарат типа D.

Как сделать индикатор перегорания предохранителя своими руками

В продаже есть автомобильные предохранители с индикатором их неисправности. В корпусе предохранителя вмонтирована миниатюрная лампочка накаливания или светодиод, начинающие светиться при перегорании предохранителя. Такой индикатор перегорания авто предохранителя можно собрать своими руками по ниже предложенной на фотографии электрической схеме.

Для этого достаточно подсоединить параллельно контактам предохранителя, любой светодиод VD1 через токоограничивающий резистор R1 или миниатюрную лампочку, рассчитанную на напряжение 12 В. Индикатор перегорания предохранителя можно смонтировать как в корпусе предохранителя, так и установить на колодке его держателя. Второй вариант предпочтительнее, так как при замене предохранителя индикатор останется на месте. Индикатор не будет светить при перегоревшем предохранителе, если не подключена нагрузка.

Приведенная на фотографии схема индикатора перегорания предохранителя или срабатывании автоматического выключателя с успехом может работать и в бытовой электросети при питающем напряжении 220 В.

Достаточно увеличить номинал резистора R1 до 300-500 кОм и для защиты светодиода VD1 от пробоя обратным напряжение дополнить схему диодом VD2 любого типа, рассчитанного на обратное напряжение не менее 300 В. Подойдет, например, широко применяемый отечественный диод КД109Б или импортный 1N4004.

Для сети переменного тока 220 В можно индикатор перегорания предохранителя или автоматического выключателя сделать на неоновой лампочке.

О принципе работы схем индикаторов и о расчете номиналов резистора с помощью онлайн калькулятора в зависимости от типа используемого светодиода или неоновой лампочки с примерами монтажа вопрос подробно рассмотрен в статье сайта «Схема подключения выключателя с подсветкой».

Post Views:
307

Диагностика предохранителей и почему они перегорают в вашем автомобиле.

Любая цепь в системе электроснабжения автомобиля имеет предохранитель, который перегорает и защищает дорогостоящую проводку машины. Предохранитель служит для защиты от:

• короткого замыкания,
• токовой перегрузки.
• выхода из строя автомобильного оборудования

Первым делом при коротком замыкании разрушается плавкая вставка, тем самым разрывает цепь проводки. Купить и заменить всавку не составляет большого труда и средств.

Любой предохранитель

рассчитан на определенное значение протекающего тока. Только при превышении этого значения он сгорает. Иногда завод-изготовитель устанавливает несколько предохранителей в зависимости от мощности и количества электроустройств в машине. При протекании тока, большего, чем номинальное значение, плавкая вставка расплавляется, т.е. предохранитель срабатывает. Теперь его нужно заменить на новый с таким же номинальным значением.

Если же установить, например, вместо 10 А, 16 А, то тогда при перегрузке предохранитель может выдержать превышение тока, а вот проводка – не сможет. В итоге плавкая вставка останется целая, а провода и прибор подлежат замене. Если же предохранитель установлен на 8 А вместо 10 А, то тогда надежность повыситься, но при протекании тока, например, 9 А он разрушиться, хотя при прежнем аналоге цепь выдержала бы перегрузку. Производители автомобилей учитывают и запас мощности на электрической цепи.

Существуют несколько ошибок водителей

во время использования электрооборудования и предохранителей. Например, вместо плавкой всавки ставят:

• кусочек проволоки,
• монеты,
• гвоздь,
• другие металлические предметы

Тем самым не обеспечивается надежная защита. Ведь такие предметы могут выдержать очень большие токи, что может привести к перегреву электрической проводки и чего хуже к .

Также следует после обнаружения сработавшего предохранителя выяснить, в чем причина перегрузки электрической цепи. Быть может, что неисправность в светосигнализации или генераторе. Если замененная вставка перегорает повторно, необходимо перезванивать электрическую цепь и искать замыкание проводки или оборудования автомобиля.

На потребительском рынке очень много стало приборов не качественного исполнения, которые вставляются в прикуриватель и вызывают перегорание предохранителя отвечающий за работоспособность самого прикуривателя.

Не штатное оборудование автомобиля и перегрузка электрических цепей так же может стать причиной перегорания предохранителей.

Выбор плавких предохранителей

В наше время предохранители с плавкими вставками уходят уже в прошлое

В новых проектах предохранители практически не применяют, по крайней мере я не применяю))) Сегодня речь пойдет о том, на что следует обращать внимание при выборе плавкой вставки предохранителя

Для защиты электрических сетей и электродвигателей могут быть использованы автоматические выключатели либо плавкие предохранители. О достоинствах и недостатках этих двух аппаратов я расскажу в другой раз.

Я не сторонник применения плавких предохранителей, но бывают ситуации, когда нужно выбрать плавкую вставку для предохранителя. В большинстве случаях трудностей возникнуть не должно. Основное условие это то, чтобы номинальный ток плавкой вставки был выше номинального тока защищаемой цепи и напряжение предохранителя совпадало с напряжением сети. Но что делать, если нам необходимо подобрать плавкую вставку предохранителя для защиты двигателя до 1кВ?

Как известно, у двигателей при пуске возникают большие пусковые токи. Если этим пренебречь, то наш предохранитель при пуске сразу перегорит. А этого не должно происходить!

В этом случае нужно руководствоваться п.5.3.56 ПУЭ.

Например, подберем предохранитель для двигателя (АИР100L2), который нарисован в шапке моего блога. Потребляемый ток 10,8А, Iп/Iн=7,5. Если бы не учитывали пусковой ток, то выбрали бы, например, ППН-33 с плавкой вставкой на 16А. Будем считать, что данный двигатель установлен на системе вентиляции и пуск у данного двигателя будет легким. Поэтому 10,8*7,5=81А – пусковой ток двигателя.

Отсюда следует, чтобы плавкая вставка не перегорела при пуске данного двигателя, номинальный ток предохранителя должен быть более 32,4А, т.е. ППН-33 с плавкой вставкой на 36А.

Ниже представлена таблица рекомендуемых значений номинальных токов плавких предохранителей для защиты силовых трансформаторов 6/0,4 и 10/0,4кВ.

Sт.ном. защищаемого тр-ра, кВА	Iном, А
трансформатора на стороне	предохранителя на стороне
0,4кВ	6кВ	10кВ	0,4кВ	6кВ	10кВ
25	36	2,4	1,44	40	8	5
40	58	3,83	2,3	60	10	8
63	91	6,05	3,64	100	16	10
100	145	9,6	5,8	150	20	16
160	231	15,4	9,25	250	31,5	20
250	360	24	14,4	400	50	40 (31,5)
400	580	38,3	23,1	600	80	50
630	910	60,5	36,4	1000	160	80

Для любителей жучков привожу таблицу соответствия диаметра медной проволоки и номинального тока плавкой вставки. Здесь вам понадобится штангельциркуль для измерения диаметра проволоки.

Номинальный ток вставки, А	Число проволок	Диаметр медной проволоки, мм
2	1	0,12
3	1	0,16
6	1	0,25
10	1	0,33
15	1	0,45
20	1	0,5
25	1	0,6
35	1	0,75
40	1	0,8
40	2	0,5
50	1	0,9
70	1	1,1
70	2	0,75
80	1	1,2
80	2	0,8
100	1	1,35
100	2	0,9

А вы часто применяете предохранители?

Источник

Пример выбора плавких предохранителей

В предыдущей статье мы рассмотрели условия выбора плавких предохранителей. В этой же статье, речь пойдет непосредственно о примере выбора плавких предохранителей для асинхронных двигателей и распределительного щита ЩР1, согласно схеме рис.1 (схема дана в однолинейном изображении). Самозапуск двигателей исключен. Условия пуска легкие. Технические характеристики двигателей приведены в таблице 1.

Рис. 1 – Схема защиты плавкими предохранителями группы короткозамкнутых асинхронных двигателей

Таблица 1 – Технические характеристики двигателей 4АМ

Обозначение на схеме	Тип двигателя	Номинальная мощность Р, кВт	КПД η,%	Коэффициент мощности, cos φ	Iп/Iн
1Д	4АМ112М2	7,5	87,5	0,88	7,5
2Д	4АМ100L2	5,5	87,5	0,91	7,5
3Д	4АМ160S2	15	88	0,91	7,5
4Д	4АМ90L2	3	84,5	0,88	6,5
5Д	4АМ180S2	15	88	0,91	7,5

1. Определяем номинальный ток для двигателя 1Д:

2. Определяем пусковой ток для двигателя 1Д:

3. Определяем номинальный ток плавкой вставки предохранителя FU2:

Iн.вс. > Iпуск.дв/k = 111,15/2,5 = 44,46 А;

где: k =2,5 — коэффициент, учитывающий условия пуска двигателя, в моем случаем пуск двигателей легкий. Подробно выбор коэффициента, учитывающий условие пуска двигателя рассмотрен в статье: «Условия выбора плавких предохранителей».

Выбираем плавкую вставку предохранителя FU2 на ближайший больший стандартный номинальный ток 50 А, по каталогу на предохранители NV-NH фирмы ETI, согласно таблицы 2.

Номинальный ток отключения для предохранителей NV/NH с характеристикой АМ составляет 100 кА. По этому условие Iном.откл > Iмакс.кз., будет всегда выполнятся.

Аналогично рассчитываем номинальный ток плавкой вставки для двигателей 2Д-5Д и заносим результаты расчетов в таблицу 3.

Обозначение на схеме	Тип двигателя	Ном.ток, А	Пусковой ток, А	Номинальный ток плавкой вставки, А	Ном. ток предохранит., А
Расчетный	Выбранный
1Д	4АМ112М2	14,82	111,15	44,46	50	50
2Д	4АМ100L2	10,5	78,8	31,52	40	40
3Д	4АМ160S2	28,5	213,7	85,48	100	100
4Д	4АМ90L2	6,14	39,9	15,96	20	20
5Д	4АМ180S2	28,5	213,7	85,48	100	100

4. Выбираем плавкую вставку предохранителя FU1.

4.1 Определяем наибольший номинальный длительный ток с учетом, что у нас включены все двигатели:

4.2 Определяем наибольший ток, учитывая что наиболее тяжелым режимом для предохранителя FU1, будет пуск наиболее мощного двигателя 5Д при находящихся в работе двигателях 1Д, 2Д, 3Д, 4Д.

Выбираем плавкую вставку предохранителя FU1 на номинальный ток 125 А.

Теперь нам нужно проверить выбранные плавкие вставки на отключающую способность короткого замыкания для отходящих линий в соответствии с ПУЭ раздел 1.7.79, время отключения не должно превышать 5 сек. Для проверки берется ток однофазного замыкания на землю в сети с глухозаземленной нейтралью.

Значения токов короткого замыкания для проверки отключающей способности предохранителей берем из статьи: «Пример приближенного расчета токов короткого замыкания в сети 0,4 кв».

Проверим выбранную плавкую вставку предохранителя FU2 на отключающую способность.

Двигатель 1Д защищен плавкой вставкой на 50 А, ток однофазного КЗ составляет 326 А, максимальный ток отключения плавкой вставки при времени 5 сек составляет 281 А согласно таблицы 2, Iк.з.(1) = 326A > Iк.з.max=281A (условие выполняется). Аналогично проверяем и остальные предохранители, результаты расчетов заносим в таблицу 4.

Проверим на отключающую способность предохранитель FU1, учитывая, что ток трехфазного короткого замыкания в месте установки предохранителя Iк.з(3) = 2468 А.

Предельно допустимый ток отключения для предохранителя FU1 с плавкой вставкой на 125 А составляет 100 кА > 2468 A (условие выполняется).

Таблица 4 – Результаты расчетов

Обозначение на схеме	Номинальный ток плавкой вставки, А	Iк.з.(3), А	Iк.з.(1), А	Максимальный ток отключения плавкой вставки при времени 5 сек. Iк.з.max, A	Примечание
FU1	125	2468	—	—
FU2	50	—	326	281	Условие выполняется
FU3	40	—	222	195	Условие выполняется
FU4	100 (80)	—	429	595 (432)	Условие не выполняется
FU5	20	—	122	86	Условие выполняется
FU6	100 (80)	—	429	595 (432)	Условие не выполняется

Как видно из результатов расчета для предохранителей FU4 и FU6 чувствительности к токам КЗ не достаточно. Чтобы увеличить чувствительность к токам КЗ, можно увеличить сечение кабеля, в данном случае увеличение сечение кабеля, является не целесообразным.

Либо уменьшить номинальный ток плавкой вставки для предохранителей FU4 и FU6, отстраиваясь от пусковых токов и учитывая, что условия пуска двигателя легкие (время пуска 5 сек.).

Устройство, виды и принцип действия

Предохранитель — это коммутационный электрический аппарат, который предназначается для отключения защищенной электрической цепи путем ее размыканием или разрушения (сгорание, оплавливание), специально для этого предусмотренных токоведущих элементов во время прохождения по ним тока высокого напряжения. Основные его элементы — корпус, вставка из плавкого металла и контактная часть.

Принцип работы довольно простой: если в сеть подается высокое напряжение, плавится вставка, которая обычно изготавливается из фарфоровых или фибровых материалов. Вставка является обязательным элементом всех предохранителей, внутри нее находится дугогасительное устройство. Все приспособления, которые используются при защите электроустановок, можно подразделить на четыре класса:

1. С плавкой вставкой, то есть с токопроводящим элементом. Когда происходит какой-то сбой в сети и напряжение достигает своего максимума, этот элемент начинает плавиться от перегрева. Именно так и устраняется напряжение со схемы электрического прибора. Токопроводящие части делаются в основном из металла, чаще всего из меди, свинца и железа. Принцип работы здесь состоит в том, что создается такой рабочий баланс, когда избыточное тепло выводится.
2. Механические устройства. Они вставлены в кабель, на котором случается короткое замыкание. Но благодаря этому устройству кабель размыкается, и опасное напряжение к электроустановке уже не поступает. В защитных устройствах данного вида имеется датчик, который следит за силой тока.
3. Электронные предохранители. У них имеются встроенные транзисторы, которые отвечают за токовую коммутацию. Если увеличивается сила тока и она превышает допустимое значение, контакт замыкается, и высокая нагрузка на проводники перестает поступать.
4. Самовосстанавливающиеся. Эти элементы при возникновении аварийной ситуации отключаются, но остаются работоспособными. Пока вставка холодная, она проводит электричество. Как только она разогревается до определенной температуры, сопротивление увеличивается, и она теряет свои токопроводящие свойства. После того как вставка остынет, ток снова может по ней проходить.

Плавкие защитные элементы считаются самыми надежными и стоят сравнительно недорого. Их очень легко продиагностировать на исправность. Для этого нужно просто посмотреть деталь на просвет — будет видно, цела плавка или нет. Выпускаются они в стеклянном корпусе. При их использовании даже не нужно устанавливать трансформаторы. Плавкие предохранители по своему размеру делятся на микро, мини (14−15 мм), норма (18 мм) и макси (34 мм).

Выбор предохранителей для защиты силовых трансформаторов

Основные условия выбора плавких предохранителей силовых трансформаторов является следующие параметры.
Номинальное напряжение предохранителей и их плавких вставок должно быть равно номинальному напряжению сети:

Плавкие предохранители в СССР выпускались на номинальные напряжения, соответствующие ГОСТ 721—77, в том числе на 6; 10; 20; 35; 110 кВ. Номинальное напряжение указывается в наименовании предохранителя, например ПК-6, ПК-10, ПСН-10, ПСН-35 и т. п.

Установка предохранителя, предназначенного для сети более низкого напряжения, т. е. создание условия Uном пр < Uном. с не допускается во избежание к.з. из-за перекрытия изоляции предохранителя. Наряду с этим не допускается без специального указания завода-изготовителя применение предохранителя в сетях с меньшим номинальным напряжением из-за опасности возникновения перенапряжений при отключении к. з.
Номинальный ток отключения выбранного предохранителя должен быть равен или больше максимального значения тока к. з. в месте установки предохранителя:

Применительно к силовым трансформаторам ток /к. макс рассчитывается для трехфазного к. з. на выводах высшего напряжения трансформатора, т. е. там, где установлены плавкие предохранители. При этом режим питающей системы принимается максимальным, что соответствует наименьшему сопротивлению питающей системы до места подключения рассматриваемого трансформатора. Следует учитывать также подпитку места к. з. электродвигателями, включенными на той же секции, что и рассматриваемый трансформатор.
Номинальные токи отключения указаны в ГОСТ и заводских информация.

Предохранители напряжением свыше 1000 В выпускаются с номинальным током отключения от 2,5 до 40 кА (ГОСТ 2213—70). (Прежнее наименование номинального тока отключения — предельно отключаемый ток.)

Выбор плавких предохранителей 10 кВ для защиты трансформаторов

1. По номинальному напряжению: т. е. номинальное напряжение предохранителя Уном.пр дол­жно соответствовать номинальному напряжению сети: Uном = Uном.с
2. По номинальному току отключения: Iо.ном >= Iк.макс т. е. номинальный ток отключения предохранителя по его паспортным данным должен быть больше или равен максимальному значению тока к. з. в месте установки предохранителя. При расчетах токов к. з. следует учитывать подпитку места к. з. электродвигателями.
3. По номинальному току. Номинальный ток предохранителя равен номинальному току заменяемого элемента. Заменяемым, элементом предохранителя с мелкозернистым наполнителем, например типа ПК, считается патрон (один или несколько) с кварцевым песком, плавким.1 элементом, указателем срабатывания или ударным устройством, собранный в заводских условиях.

Номинальный ток предохранителей, защищающих силовые трансформаторы на сторонах 10 и 0,4 кВ, выбирается по таблице

Рекомендуемые значения номинальных токов плавких вставок 1ном вс предохранителей для трехфазных силовых трансформаторов
6/0,4 и 10/0,4 кВ

	Номинальный ток, А
Мощность трансформатора, кВ* А	трансформатора на стороне	плавкой вставки на стороне
0,4 кВ	6 кВ	10 кВ	0,4 кВ	6 кВ	10 кВ
25	36	2,40	1,44	40	8	5
40	58	3,83	2,30	60	10	8
63	91	6,05	3,64	100	16	10
100	145	9,60	5,80	150	20	16
160	231	15,4	9,25	250	32	20
250	360	24,0	14,40	400	50	40
400	580	38,3	23,10	600	80	50
630	910	60,5	36,4	1000	160	80

Примечание Предполагается, что на стороне 0,4 кВ применены предохранители типа ПН-2, на стороне 6 кВ—типа ПК-6, на стороне 10 кВ—типа ПК-10.

Предохранители для защиты трансформатора напряжения по стороне ВН

Трансформаторы напряжения 110 кВ и выше защищают только по стороне низкого напряжения автоматами или предохранителями. Для трансформаторов напряжения 6, 10 и 35 кВ расчет тока для плавкой вставки не производится.

Предохранитель для защиты трансформатора напряжения по стороне ВН выбирается только по классу напряжения. Для каждого класса напряжения выпускают специальные предохранители типа ПКН (ПН) – 6, 10, 35 (в зависимости от класса напряжения), они применяются исключительно для защиты трансформаторов напряжения.

Недостатки защиты трансформаторов на предохранителях

Защита предохранителями конструктивно осуществляется наиболее просто, но имеет недостатки — нестабильность параметров защиты, что может привести к недопустимому увеличению времени срабатывания защиты при некоторых видах внутренних повреждений силовых трансформаторов. При защите предохранителями возникают сложности согласования защит смежных участков сети.

Читать так же:

• Основные виды релейных защит трансформаторов
• Газовая зашита силового трансформатора
• Принцип  действия дифференциальной защиты трансформатора

Расчет его номинала при установке дополнительного оборудования

При установке дополнительного оборудования часто бывает необходимым изменить номинал предохранителя в цепи питания. Для расчета необходимо иметь данные о мощности устройства или его сопротивлении. Например, подключая дополнительный источник освещения в виде лампы мощностью 60 Ватт, необходимо воспользоваться формулой:

P=U*I, где

• Р – мощность лампы,
• U – напряжение бортовой сети (12 Вольт),
• I – ток в цепи.

Из формулы следует:

I = P/U = 60/12 = 5 Ампер.

То есть при установке дополнительной лампы необходимо номинал предохранителя в цепи увеличить приблизительно на 5 Ампер, с учетом запаса по току 50%, необходимо выбрать 7,5 Ампер. Если по цепи устанавливается две лампы, тогда номинал умножается на 2, получается 15 Ампер.

Если мощность устройства неизвестна, измеряется его сопротивление. Измерение следует производить хорошим мультиметром, так как китайские имеют большую погрешность, особенно, при измерении малых сопротивлений. Например, устанавливая пресловутый электрический подогреватель воздуха в салоне, измерения показали сопротивление R равным 0,4 Ом. Ток определяется по закону Ома.

I = U/R = 12/0,4 = 30 Ампер

Если включать в разъем прикуривателя только обогреватель, с учетом запаса номинал предохранителя должен быть не менее 40 Ампер.

Видео — выбор качественных автомобильных предохранителей, их проверка на целостность, расчет номинала:

Следует учитывать, что обычно при расчете площади сечения проводника, принимается за максимальный ток на 1 кв.мм сечения проводника максимальный ток 4 Ампера. Таким образом, площадь сечения провода, идущего к разъему прикуривателя должна быть больше 30/4 = 7,5 кв.мм. Ближайшее стандартное сечение – 8 кв.мм. (наверняка там стоит провод сечением не более 6 кв.мм.) Если во время работы обогревателя захочется прикурить (посредством двойника разъема), ток может увеличиться, а это чревато перегоранием предохранителя, еще хуже, воспламенением проводки.

Если допоборудование запитывается от блока предохранителей, также необходимо увеличивать номинал мощного предохранителя, который обслуживает данный блок. Он обычно расположен под капотом либо в багажнике, если там расположена аккумуляторная батарея.
