Карбюратор дааз-2105: описание, устройство и регулировка

Отличия карбюраторов «Солекс» и «Озон»

У карбюратора ДААЗ 21053 типа «Солекс» поплавковая камера делится на две части, а топливные жиклеры находятся по ее поплавковая камера односторонняя. Отличие конструкций в том, что «Солекс» может работать в любом положении относительно движения автомобиля. Конструкция его поплавковой камеры такова, что при ускорении топливо никуда не перетекает. Это подразумевает возможность установки карбюратора на любую модель ВАЗ.

На «Озоне» поплавковая камера всегда должна быть по направлению движения, впереди. Если изменить расположение карбюратора, при ускорении/торможении уровень топлива будет меняться, что недопустимо. Стоит отметить, что сверлить диффузоры для газового топлива не рекомендуется.

Мастер выполняет регулировку

Следует обратить внимание на крепление мембраны вакуумного привода, так как очень часто она расшатывается. Нужно следить за тем, чтобы винты мембраны всегда были затянуты

Диффузор на «Солексе» сверху имеет закругленную форму. Это сделано для того, чтобы топливо ламинарно огибало его и поступало дальше в сам диффузор. В соответствии с конструкцией диффузора выход идет не на плавное расширение, а на расширение в виде конуса.

Самое главное отличие «Солекса» от «Озона» состоит в том, что на диффузоре первого агрегата есть развитая ступенька, которая обеспечивает срыв потока после входа в диффузор. Наличие таких ступеней обеспечивает улучшенную турбулентность потока возле стенок смесительной камеры, благодаря чему дробление мелких капель топлива с воздухом улучшается. За счет этого на карбюраторе типа «Солекс» перемешивание топлива с воздухом осуществляется на очень высоком уровне.

Первичная камера на «Озоне» имеет вышеописанную конструкцию, но такой ступеньки, как у «Солекса», карбюратор не имеет. Зато выход вторичной камеры у него развит более плавно. При несглаженной поверхности (как у первичной камеры) на диффузоре будут собираться капли топлива, что отрицательно скажется на динамике мотора. Поэтому карбюратор типа «Солекс» готовит смесь лучше, чем «Озон».

Карбюратор на любом транспортном средстве представляет собой один из узлов топливной системы двигателя внутреннего сгорания. В нем смешивается воздух с топливной жидкостью, и эта смесь подается в цилиндры ДВС. Как видим, эта автомобильная деталь играет очень важную роль в функционировании транспортного средства в целом. Поэтому карбюратор необходимо периодически регулировать. Как это сделать правильно на ВАЗ-2105, вы узнаете из данной статьи.

Солекс

Сразу после «ДААЗ», не отступая ни на шаг, следует модель «Солекс». Это, один из самых тяжелых, в плане установки, карбюраторов. Снять данное устройство с двигателя не проблема, а вот поставить его на двигатель 2107, это уже требует большого труда.

Схема «Солекс», такая же самая, как и у остальных, но его устройство, несколько отличалось. Для его установки на авто, Вам потребуется докупить некоторые детали: трос заслонки от ВАЗ 2108, обратка тройник, более длинный топливный шланг и клапан обратки от «Восьмерки». Конструктивные особенности «Солекс», включали в себя 2 камеры, с увеличенным объемом. Это давало возможность двигателю лучше работать, а именно: увеличить скорость разгона, номинальную скорость и мощность. Конечно, при таком улучшении характеристик, был один минус – повышенный расход топлива. Поэтому, «Солекс» считался более любительским, чем для повседневного использования. Также, как и «Озон», он имел модификации 1107010 и 1107010 – 20. Его можно поставить, как на ВАЗ 2107, так и на 2105.

Настройка холостых оборотов карбюратора

На фото ниже стрелками показаны основные винты настройки холостой системы карбюратора, важно не путать холостую систему и основную. Поэтому если двигатель прекрасно работает на холостых оборотах, но при нажатии на газ плохо тянет или стреляет в карбюратор (такие неполадки могут быть не только из-за карбюратора), многие пытаются настроить карбюратор крутя винты холостого хода, это не правильно, только собьете настройку холостого хода

Холостая система карбюратора держит только холостые обороты двигателя.

Винт показанный стрелкой 1 дает подачу воздуха в холостую систему карбюратора, винт показанный стрелкой 2 дает топливо, винт показанный стрелкой 3 открывает дроссельную заслонку карбюратора.

На фото эти винты замазаны герметикам для исключения самопроизвольного откручивания, при необходимости герметик легко удаляется, что дает возможность настраивать холостой ход заново.

Фото. Показаны винты настройки холостого хода карбюратора.

Начнем настройку с винта 3, обычно если этот винт выкрутить полностью, холостая система будет работать, но при нажатии на газ будет сильный провал а потом подхват двигателя. Поэтому этот винт немного открутите, затем закручивайте до того момента пока он слегка не коснется рычажка дроссельной заслонки. Прокрутите его на четверть оборота дополнительно. Винт показанный стрелкой 3 открутите как можно сильней, заведите двигатель, пусть он прогреться до рабочей температуры. Двигатель прогрелся, убирайте полностью подсос, возможно что будут очень большие холостые обороты, это нормально. Теперь винтом показанным стрелкой 2 постарайтесь достичь самых больших и устойчивых оборотов двигателя. Теперь остается уменьшить холостые обороты винтом 1, начинайте его закручивать, холостые обороты начнут уменьшаться. Как холостые обороты уменьшаться до 1000об. по тахометру или чуть меньше, это на Ваше усмотрение, попробуйте опять винтом 2 найти самые быстрые и четкие обороты двигателя.

Нашли самые лучшие обороты двигателя, можно опять сбросить холостые обороты двигателя винтом 1 если после регулировки винта 2 они поднялись.

Может быть и так, начинаете уменьшать холостой ход винтом 1, а он не сбрасывается до нужных оборотов двигателя, значит надо немного открутить винт 3, чтобы двигатель почти глох. Теперь винт 1 выкручивайте добиваясь нужных оборотов двигателя.

Фото. Карбюратор ВАЗ 2108.

Карбюратор ВАЗ 2108, настройка еще проще, пластиковым винтом 1 регулируете холостые обороты, а болтиком 2 качество холостых оборотов.

4.2. Карбюратор

4.2.1. Особенности устройства

ОБЩИЕ СВЕДЕНИЯ

Схема главной дозирующей системы карбюратора и эконостата

Эконостат находится во вторичной камере карбюратора. На схеме он условно показан в первичной камере. 1 – эмульсионный жиклер эконостата; 2 – эмульсионный канал эконостата; 3 – воздушный жиклер главной дозирующей системы; 4 – воздушный жиклер эконостата; 5 – топливный жиклер эконостата; 6 – игольчатый клапан; 7 – ось поплавка; 8 – шарик запорной иглы;

9 – поплавок; 10 – поплавковая камера; 11 – главный топливный жиклер; 12 – эмульсионный колодец; 13 – эмульсионная трубка; 14 – ось дроссельной заслонки первичной камеры; 15 – канавка золотника; 16 – золотник; 17 – большой диффузор; 18 – малый диффузор; 19 – распылитель

Схема системы холостого хода карбюратора

1 – корпус дроссельных заслонок; 2 – дроссельная заслонка первичной камеры; 3 – отверстия переходных режимов; 4 – отверстие, регулируемое винтом; 5 – канал подвода воздуха; 6 – регулировочный винт количества смеси; 7 – регулировочный винт состава (качества) смеси;

8 – эмульсионный канал системы холостого хода; 9 – регулировочный винт добавочного воздуха; 10 – крышка корпуса карбюратора; 11 – воздушный жиклер системы холостого хода; 12 – топливный жиклер системы холостого хода; 13 – топливный канал системы холостого хода; 14 – эмульсионный колодец

Схема ускорительного насоса

1 – клапан-винт; 2 – распылитель; 3 – топливный канал; 4 – перепускной жиклер; 5 – поплавковая камера; 6 – кулачек привода ускорительного насоса;

7 – рычаг привода; 8 – возвратная пружина; 9 – чашка диафрагмы; 10 – диафрагма насоса; 11 – впускной шариковый клапан; 12 – камера паров бензина

Схема диафрагменного пускового устройства

1 – рычаг привода воздушной заслонки; 2 – воздушная заслонка; 3 – воздушный патрубок первичной камеры карбюратора; 4 – тяга; 5 – шток пускового устройства; 6 – диафрагма пускового устройства; 7 – регулировочный винт пускового устройства; 8 – полость, сообщающаяся с задроссельным пространством; 9 – телескопическая тяга; 10 – рычаг управления заслонками; 11 – рычаг;

12 – ось дроссельной заслонки первичной камеры; 13 – рычаг на оси заслонки первичной камеры; 14 – рычаг; 15 – ось дроссельной заслонки вторичной камеры; 16 – дроссельная заслонка вторичной камеры; 17 – корпус дроссельных заслонок; 18 – рычаг управления дроссельной заслонкой вторичной камеры; 19 – тяга; 20 – пневмопривод

Схема пневматического привода дроссельной заслонки вторичной камеры

1 – жиклер пневмопривода, расположенный в диффузоре первичной камеры; 2 – рычаг управления заслонками; 3 – рычаг, жестко связанный с осью дроссельной заслонки первичной камеры; 4 – рычаг, ограничивающий открытие дроссельной заслонки вторичной камеры; 5 – жиклер пневмопривода, расположенный в диффузоре вторичной камеры; 6 – рычаг, связанный с рычагом 9 через пружину;

7 – ось дроссельной заслонки вторичной камеры; 8 – шток пневмопривода; 9 – рычаг управления дроссельной заслонкой вторичной камеры; 10 – канал подвода разрежения в пневмопривод; 11 – втулка штока; 12 – пневмопривод дроссельной заслонки вторичной камеры

До 1974 г. на автомобили ВАЗ-2101, -2102 устанавливались карбюраторы 2101-1107010 (номер отлит на нижнем фланце корпуса карбюратора). С 1974 г. по 1976 г. (включительно) на этих автомобилях применялись карбюраторы 2101-1107010-02, а с 1977 г. по 1980 г. устанавливались карбюраторы 2101-1107010-03.

Все эти карбюраторы имели в основном одинаковое устройство и различались диаметрами некоторых жиклеров, а на первых двух карбюраторах устанавливался еще клапан разбалансировки поплавковой камеры.

Замена карбюратора

Замена карбюратора — не такой сложный процесс, как может себе представить неопытный автовладелец. Если устройство вышло из строя и требуется установить новое, то вполне можно выполнить эту задачу своими руками.

Готовим инструменты

Чтобы заменить карбюратор на ВАЗ 2105, понадобится штатный набор инструментов:

• крестовая отвёртка;
• отвёртка с плоским и тонким лезвием;
• стандартный набор ключей;
• накидные головки (или вороток).

Рекомендуется приготовить ветошь, так как рабочие жидкости могут вытекать в процессе снятия устройства.

Важно заранее установить автомобиль в удобном месте, чтобы ничто не стесняло движений во время работы

Процесс работы

Карбюратор находится в подкапотном пространстве автомобиля, сразу же под «кастрюлей», то есть под корпусом воздушного фильтра. Работа начинается с демонтажа старого карбюратора:

Снять корпус воздушного фильтра.
От корпуса карбюратора потребуется отсоединить все подведённые к нему магистрали и тяги

Очерёдность отсоединения не имеет значения, важно своевременно перекрывать шланги и трубки чистой ветошью, чтобы снизить потери горючего.
После того как все магистрали будут отсоединены, нужно будет открутить крепёжные гайки от шпилек. Карбюратор крепится к кузову на 4 шпильках, сняв гайки, можно вытащить устройство из автомобиля.

Соответственно, установка нового карбюратора производится в обратном порядке

Важно не забыть сменить уплотнитель между коллектором и карбюратором, даже если прокладка находится в ещё рабочем состоянии

Видео: как заменить карбюратор своими руками

После установки нового карбюратора и подключения всех его систем, рекомендуется сразу же завести мотор, чтобы убедиться в правильности всех своих действий.

Таким образом, карбюратор на ВАЗ 2105, независимо от года выпуска и модификации, можно отрегулировать и заменить своими силами. Стоит учитывать тот факт, что внутри чугунного корпуса располагаются чувствительные элементы, которые хотя бы раз в год необходимо проверять на степень износа и загрязнение.

Тарировочные данные карбюратора

Следует отметить, что вполне допустимым считается используемый для автомобиля ВАЗ 2105 карбюратор типа 21053, несмотря на то, что обычно он применяется для двигателей ВАЗ с объемом 1,2 л , а объем ВАЗ 2105 составляет 1,3 л. Карбюратор 2105 имеет ту же конструкцию, что и 21053, но отличается тарировочными данными. Другими словами схема карбюраторов практически идентична. Разница может быть только в диаметре, размере, объеме между деталями карбюраторов.

Основные дозирующие системы включают в себя диаметр смесительной камеры: размер первой камеры составляет 28 мм, а второй — 32 мм, диаметр узкой части большого диффузора с размером первой камеры 21 мм и второй — 25. Также сюда относится маркировка малого диффузора с соответствующим размером камер 3,5 и 4,5 мм, диаметр главного топливного жиклера ГДС с размерами камер 1,07 и 1,62 мм.

Главный воздушный жиклер ГДС обладает камерами, размеры которых одинаковы и составляют 1,7 мм как для первой, так и для второй. Системы перехода и холостого хода имеют диаметральную величину топливного жиклера холостого хода 0,5 мм, воздушного жиклера холостого хода — 1,7 мм для первых камер, диаметральной величиной топливного жиклера системы перехода второй камеры — 0,6 мм, а воздушного жиклера системы перехода второй камеры — 0,7 мм.

Насос ускорения имеет диаметральное значение отверстия распылителя 0,4 мм и производительность при 10 нажатиях равную 7 +- 1,75 см куб. Эконостаты имеют топливные жиклеры, диаметральное значение которых составляет 1,5 мм, воздушные жиклеры, имеющие диаметр 1,2 мм, и эмульсионные жиклеры диаметром в 1,5 мм. Характеристики пневмопривода второй камеры.

• Диаметральное значение воздушного жиклера первой камеры равно 1,2 мм, второй — 1 мм.
• Расстояние между поплавком и прокладкой крышки в поплавковой камере колеблется от 6,5 +- 1/4 мм. Размер полного хода поплавка равен 15 мм.
• Пусковые зазоры имеют дроссельную заслонку размером от 0,07 до 0,08 мм, воздушную заслонку величиной 5-5,5 мм. Управляется воздушная заслонка ручным способом.

Карбюратор 2105-1107010 имеет выносной пневматический клапан, а 2105-1107010-20 — нет. К тому же у карбюраторов 2105-1107010 и 2105-1107010-20 есть штуцер отбора разрежения к вакуумному регулятору опережения зажигания. Карбюратор 21053 имеет немного иные параметры.

Поплавковая камера и поплавок карбюратора 2105 Озон

Доступ к поплавковой камере открывается после демонтажа верхней крышки карбюратора. Контроль состояния поплавковой камеры заключается в проверке:

• поплавка на наличие пробоев;
• игольчатого клапана;
• сетчатого фильтра;
• состояния жиклеров.

Поплавок должен свободно перемещаться на оси, не болтаться, он должен располагаться без перекосов и задиров. Расстояние от прокладки крышки карбюратора до поплавка должно быть 6,5 мм. Регулировка проводится загибанием специального язычка, которым поплавок перекрывает игольчатый клапан. Клапан же должен полностью перекрывать впускное отверстие и не продуваться в закрытом положении. Сетка должна быть чистой, а в самой поплавковой камере не должно быть мусора и ржавчины, которая может поступать вместе с топливом из бака.

Регулировка карбюратора

После прочистки и ремонта карбюратора его следует отрегулировать.

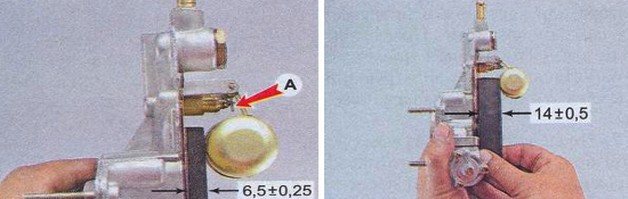

Как установить уровень топлива

• Для начала необходимо отрегулировать поплавок, который в первую очередь влияет на расход топлива.
• Открутите винты крепления крышки и для удобства поставьте её вертикально. Следите за тем, чтобы игла легонько касалась поплавка.
• Проверьте, чтобы зазор между крышкой с установленной на ней прокладкой и нижней частью поплавка равнялся 6,2±0,25 мм. В случае несоответствия, исправьте тот момент, сместив язычок поплавка.
• После этого проверьте ход поплавка. Его величина должна составлять 8±0,25 мм.

Видео: как отрегулировать уровень топлива в карбюраторе ВАЗ

Регулировка пускового устройства

• Для этого карбюратор необходимо установить на двигатель, но не накрывать воздушным фильтром. После этого максимально оттянуть подсос.
• Затем надо прогреть двигатель и отвёрткой на треть приоткрыть воздушную заслонку. Тягу дроссельной заслонки необходимо подогнуть до 3200–3400 оборотов в минуту.
• Затем опустите заслонку и уменьшите количество оборотов до 2800–3000 в минуту.

Не упускайте из внимания отверстие под пробку — его необходимо зажимать, чтобы под диафрагмой пускового устройства образовывался разряжённый воздух.

Регулировка на холостом ходу

Производится при разогретом двигателе. Задействован только винт качества.

• Винтом качества разгоняем обороты двигателя до максимальной отметки.
• После этого винтом количества повышаем частоту вращения на 100–150 оборотов и не прекращая работы двигателя снижаем обороты на то же число, но уже винтом качества.

Такая операция завершает регулировку двигателя и обеспечивает ему качественную и устойчивую работу при минимально допустимом количестве угарного газа.

С помощью винта качества можно обеднить или обогатить топливную смесь — он отвечает за подачу бензина, и его закручивание обедняет горючую смесь, а откручивание — наоборот, обогащает.

Регулировка карбюратора ВАЗ 2105

В процессе эксплуатации все карбюраторы ДААЗ будут нуждаться в регулировке. Некоторые водители настраивают устройство при смене сезонов, некоторые — при появлении тех или иных дефектов.

В любом случае регулировка карбюратора ВАЗ 2105 — это процесс, который позволит оптимизировать работу двигателя и продлить его ресурс. Помимо этого, даже типовая настройка карбюратора заметно улучшает основные показатели работы двигателя: например, увеличивает скоростные данные и сокращает потребление горючего.

Для качественной полноценной регулировки понадобится:

1. Подготовить рабочее место. Чтобы отрегулировать системы устройства, его потребуется снять с машины, промыть, продуть и установить на ровное и чистое место.
2. Подготовить инструмент. В случае с ВАЗ 2105, это комплект гаечных ключей, крестовая и плоская отвёртки. Не лишней будет и ветошь, так как возможны подтекания топлива.
3. Найти сервисную книжку на ВАЗ 2105. В этом мануале производитель указал все рабочие параметры конкретной модели, именно с этими параметрами и необходимо будет сверяться в процессе работы.

Основные этапы регулировки

После того как карбюратор был полностью подготовлен к работе, можно начинать его регулировку:

1. Первым делом специалисты обычно регулируют количество оборотом коленвала. Оптимальное число составляет от 750 до 800 оборотов в минуту. Для выставления этого параметра необходимо будет до упора затянуть регулировочный винт, после чего аккуратно открыть его на три оборота назад.
2. Далее потребуется донастроить объём газа СО2 в выхлопах автомобиля. Для этого винт качества нужно закрутить до упора и отвернуть обратно на 4 или 5 оборотов.
3. Регулировка холостого хода проводится винтом холостого хода. Для этого нужно слегка подтянуть винт в обратном от карбюратора направлении.
4. Поплавок в поплавковой камере должен находиться строго по центру, поэтому для достижения нужного показателя можно слегка надавить на защёлки.

Фотогалерея: регулировка своими руками

Чистка жиклёров

Много вопросов возникает у автовладельцев по чистке жиклёров. Имеет ли смысл чистить эти приспособления или лучше сразу менять их на новые? На самом деле, всё зависит от материального состояния водителя — разумеется, быстрее и проще вытащить старые жиклёры и на их место установить новые.

Однако если отверстия в трубках не разносились, можно просто промыть жиклёры в ацетоне или специальной жидкости, после чего продуть сжатым воздухом из баллончика и установить обратно. Они будут работать ровно столько же, сколько и новые.

Жиклёры не должны иметь следов износа на корпусе и разбитых отверстий

Таблица: номера и размеры жиклёров ВАЗ 2105

Параметры	Первая камера	Вторая камера
Тип	К-151	К-151Д	К-151	К-151
Жиклер топливный главный, см 3 /мин	220±3,0	220+3,0	380±5,0	380±5,0
Жиклер воздушный главный, см 3 /мин	330±4,5	330±4,5	330±4,5	330±4,5
Блок жиклеров холостого хода, см 3/мин:
трубка холостого хода	95±1,5	95±1,5	─	─
трубка эмульсионная	85±1,5	85±1,5	─	─
Жиклер воздушный холостого хода	330±4,5	330±4,5	─	─
Жиклер эмульсионный холостого хода	280±3,5	280±3,5	─	─
Жиклер топливный переходной системы, см 3 /мин	─	─	150+2,0	150+2,0
Жиклер воздушный переходной системы, см 3 /мин	─	─	270±3,5	270±3,5
Диаметр отверстия распылителя ускорительного насоса, мм	0,4 +0,03	0,4 +0,03	─	0,4 +0,03
Диаметр отверстия в винте эконостата, мм	1,1 +0,06	1,1 +0,06	─	2 +0,06
Диаметр отверстия перепуска топлива в бак, мм	1,1 +0,06	1,1 +0,06	─	─
Диаметр седла топливного клапана, мм	2,2 +0,06	2,2 +0,06	─	─
Диаметры диффузоров, мм:
малых	10,5 +0,1	10,5 +0,1	10,5 +0,11	10,5 +0,11
больших	23 +0,045	23 +0,045	26 +0,045	26 +0,045
Масса поплавка в сборе — не более 12,5 г.

Доработка турбонаддува (псевдотурбонаддув)

На такой серьёзный шаг соглашаются пойти не все автолюбители. Но тем не менее динамики этот тюнинг карбюратора ВАЗ-2105 добавляет хорошо, поэтому его всё-таки можно иногда встретить на отечественных авто.

Итак, как же сделать псевдотурбонаддув? Вместо обычного шланга, который поставляет тёплый воздух воздушному фильтру, ставим такой же по диаметру, но больший по длине. Это делается для того чтобы вывести его напрямую к вентилятору. Воздушные потоки будут напрямую попадать в шланг постоянным потоком.

Теперь поговорим об опасностях и последствиях этого тюнинга. Так как подача воздуха происходит напрямую, грязные капли, залетая в шланг, отправляются напрямую на воздушный фильтр. Который может задерживать попадание всего мусора, но некоторая часть его всё-таки отправляется в цилиндры. А это уже со временем обеспечивает износ поршневой группы. Поэтому хорошо подумайте, прежде чем улучшать свой автомобиль таким способом.

Регулировка карбюратора ваз 2105

Регулировка карбюратора ВАЗ 2105 задача довольно таки простая, если владеть минимальными техническими знаниями. В противном случае, лучшим решением было бы обращение к профессионалу, поскольку необдуманное вмешательство может только усугубить ситуацию, и Вы будете вынуждены прибегнуть к ремонту карбюратора 2105.

Если Вы все-таки уверенны в своих возможностях, то подобная настройка устройства карбюратора ВАЗ 2105 значительно улучшит функциональные возможности механизма, сократит трату горючего и улучшит работу силового аппарата. Если провести эту процедуру грамотно и с умом, то она никак не сможет навредить карбюратору 2105.

Для этого необходимо выполнить следующие действия:

изменить оборотное число коленчатого вала. Закрутите его до упора, а потом прокрутите на 3 оборота в противоположном направлении;
необходимо отрегулировать количество озона. Для этой процедуры нам пригодиться винт качества. Его нужно в крутить до отказа, а потом вернуть назад на четыре – пять оборота. Тем самым повысится уровень топливной жидкости;
прогрев — необходимая и неотъемлемая часть настройки карбюратора;
следующим этапом будет – регулировка холостого хода карбюратора ДААЗ 2105

Для начала, прибегнув к помощи винта количества, важно стабилизировать роботу силового агрегата, параллельно прокручивая винт качества. Такой дисбаланс вращения спровоцирует нестабильную роботу двигателя

Теперь можете приступить к постепенному выкручиванию винта обратно, пока робота силового аппарата не восстановиться;
в конце важно не забыть о настройке оборотов холостого хода. Этого результата можно добиться, использовав винт.

После регулировки и настройки карбюратора на ВАЗ 2105, будет уместным проверить его исправность. Заведите автомобиль, и затем резко нажмите на педаль газа, так же резко ее отпустив. Если все действия были выполнены верно, коленвал начнет вращаться быстрее. Значит регулировка карбюратора ВАЗ прошла успешно. Если завести машину не удалось, добейтесь увеличения количества оборотов при помощи винта.

Признаки неисправности карбюратора

Карбюраторы производства ДААЗ любого вида и года выпуска должны обеспечивать непрерывную работу мотора в любом режиме эксплуатации: будь то холостой ход или высокие обороты на скорости. Однако именно при смене этих режимов (например, после прогревания зимой быстрый старт с места) и могут обнаруживаться ошибки в работе устройства. Так, карбюратор явно имеет те или иные неисправности, если:

• мотор, работая вхолостую, испытывает провалы;
• водитель начал замечать провалы по времени между нажатием на педаль газа и ускорением машины;
• двигатель работает с рывками (особенно это заметно на высоких скоростях);
• планомерно увеличивается расход топлива;
• трудно с первого раза запустить мотор после длительной стоянки.

Машина глохнет на холостом ходу

Если ВАЗ 2105 легко заводится, какое-то время работает вхолостую и глохнет, то, вероятнее всего, причина этой неисправности кроется в низком уровне топлива в поплавковой камере. Велика вероятность и того, что сильно засорились топливные жиклёры, поэтому необходимое количество горючего и не попадает в мотор. Также машина может заглохнуть на холостом ходу по причине сбоя в работе экономайзера.

В любом случае, если наблюдаются проблемы с холостым ходом, потребуется:

1. Снять карбюратор с машины.
2. Разобрать устройство на детали.
3. Промыть механизмы, прочистить жиклёры.
4. Убедиться в работоспособности каждого из механизмов карбюратора.

Особенно неприятны проблемы с карбюратором на трассах и на природе, когда неоткуда ждать помощи

Провалы в работе двигателя при разгоне

Первым сигналом неисправности карбюратора считаются провалы мотора на разгонах. Как правило, именно на высоких оборотах карбюратору становится трудно выполнять свои функции, если имеются какие-то препятствия.

Если ВАЗ 2105 в пути вдруг начинает дёргаться, а мотор на мгновения «замирает», то виной тому недостаток топливно-воздушной смеси в цилиндрах. Скорее всего, детали карбюратора сильно засорены, что не даёт устройству быстро создать нужное количество горючего и направить его на переработку.

В этом случае также рекомендуется провести чистку карбюратора и заменить все детали, на которых появились следы износа.

Провалы в работе мотора — явный признак неисправности карбюратора

Проблема: заливает свечи

Из-за некорректной работы карбюратора двигатель может получать излишнее количество топливно-воздушной смеси. Соответственно, переработать горючее мотор не может, а, значит, лишняя смесь будет выделяться через свечи зажигания.

Разумеется, ни к чему хорошему это привести не может. Свечи быстро выходят из строя, требуя замены.

Чтобы избежать такой проблемы, необходимо тщательно прочистить все каналы подачи и оттока топливно-воздушной смеси в карбюраторе. К тому же не помешает обратиться к специалистам, так как есть риск некорректной работы ускорительного насоса.

Излишки бензина могут выступать наружу и оставлять пятна на земле

Запах бензина в салоне автомобиля

Неприятный запах бензина в салоне — это первый признак того, что в работе карбюратора возникли какие-то сбои. Обычно пахнет топливом из-за чрезмерной работы насоса или залипания клапанов, так как в этих случаях большое количество бензина может просачиваться в подкапотное пространство.

Избавиться от запаха в салоне можно только одним путём: провести полную диагностику карбюратора.

Ароматизаторы не способны справиться с сильным запахом бензина в салоне

Автомобиль резко теряет скорость

В тех случаях, когда перестаёт работать вторая камера внутреннего сгорания в карбюраторе, машина теряет до 50% своей скорости. Водитель не может разогнаться на ровном участке дороги, хотя только недавно машина отлично справлялась с любыми задачами.

Проблема кроется в дроссельной заслонке, которая призвана регулировать уровень топлива в камере. Придётся заменить заслонку, так как проще купить новое устройство, чем ремонтировать старый механизм.

Потеря привычной скорости должна сразу же подсказать водителю, что карбюратор требует проверки и ремонта

Как разобрать и отрегулировать карбюратор

Перед тем, как мы расскажем, как отрегулировать карбюратор, позволим себе дать пару-тройку советов:

1. Если Вы не обладаете относительными уверенными знаниями, о устройстве карбюратора, то лучше конечно его не разбирать. Тем более это касается нового купленного карбюратора.
2. После того, как карбюратор снят, его нужно промыть специальной промывкой. Таких промывок продается очень много и предназначены они как раз для карбюраторов и дроссельных заслонок.
3. Во многих книгах указаны разные значения регулировки и калибровки карбюратора. Поэтому делаем вывод, – возможно отрегулировать карбюратор получится не сразу.

Регулировку карбюратора нужно начинать с определения неисправности, а они бывают разными. Начнём с хлопков в глушителе. Если при заведенном автомобиле ВАЗ в глушителе раздаются характерные хлопки, а тахометр подергивается в такт этим хлопкам, то у карбюратора не отрегулирован холостой ход или система холостого хода забита.

Забит канал или жиклёр, через который идёт топливо. Этот жиклер и нужно выкрутить из карбюратора. У жиклера есть три отверстия, которые должны иметь круглую форму, а не форсу эллипса. Снимаем головку жиклера.

Толкатель, который отвечает за прохождение топлива должен быть чист. В середине головки жиклера есть небольшое отверстие, которое также должно быть чистым, а внутри самой головки не должно быть грязи. Также проверьте, как одела на жиклер резинка, не порвана ли она. Если все в порядке, то жиклер можно ввернуть обратно.

Проверить работу карбюратора на холостом ходу, работа которого зависит от этого жиклер, просто. Достаточно попробовать завести ВАЗ без жиклера, если карбюратор отрегулирован правильно, то машина заглохнет.

Следующая проблема, с которой Вы можете столкнуться – двигатель глохнет при резком сбросе газа. То есть при плавном сбросе всё хорошо, а если резко отпустить педаль – машина глохнет. Вероятно причиной этому является ЭПХХ (экономайзер принудительного холостого хода). В этой системе могут окислиться контакты, либо может быть сломана коммутация. Также, что наиболее вероятно, – это плохой контакт провода эпхх и провода жиклера. Поэтому нужно поджать наконечник:

Если с контактом всё в порядке, то возможен перелив топлива в системе холостого хода. Об этом может свидетельствовать черный нагар на свечах. Решается проблема регулировкой холостого хода, о котором мы писали выше.

Третья проблема – машина дергается при торможении и разгоне мотором. Часто это случается на определенных оборотах двигателя. Такие симптомы свидельствуют от переливе или недоливе топлива. Для ремонта нужно разобрать карбюратор, открутив все болты и снять его верхнюю часть. Далее переворачиваем карбюратор и проверяем поплавки, они должны стоять параллельно:

Расстояние от верхней грани поплавков до прокладки советуем выставить в 37,5 сантиметров. При этом, от прокладки нижняя грань поплавков должна отстоять на пять-шесть миллиметров (в книгах пишут 1-2мм, но можете проверить, что лучше ;)).

То есть уровень выставляется путем подгиба держателей поплавков. Сами поплавки двигать нельзя, а то рассыпятся! Поплавки не должны коситься влево или вправо, и должны быть перпендикулярны прокладке.

Четвертая проблема – забита дозирующая система карбюратора, состоящая из колодцев и жиклеров. Обычно при этом пропадает динамика и машина начинает дергаться. Часто забивается первая камера системы. Чтобы устранить эту неисправность карбюратора, нужно вывернуть воздушные жиклеры. И добраться до топливных, которые обычно и забиты. Чтобы вытащит топливный жиклер, можно насадить его на отвертку. Канал жиклера можно продуть шприцем. Вывернутый жиклер воздушной камеры выглядит так:

А вот где обычно скапливается осадок и грязь от топлива:

У карбюраторов Солекс есть два подводящих патрубка для вентиляции газов. Первый выведен в воздушный фильтр, второй в низ карбюратора. На фото показан второй:

Как видите, канал забит и нужно чистить маслоотделительную сетку, которая находится в крышке головки блоки цилиндров.

Пятая проблема – работа рукоятки подсоса. Если она не доходит до конца и топливо все время обогащено, то проблема в двух элементах карбюратора.

Во-первых указанный болт может открутиться и рычаг при ходьбе может люфтить. Во-вторых, воздушная заслонка в корпусе воздушного фильтра может стоять не в вертикальном положении. Это можно исправить убрав пружину , указанную на фото выше. Ни на что она не влияет. После этого воздушная заслонка должна вставать вертикально:

На этом всё! Надеемся, наша статья по регулировке карбюраторов Озон и Солекс в ВАЗ 2107, 2108, 21083, 2109, 2105 и 2106 помогла. Заходите на avtoslesar24.ru!
