Что такое кулиса в автомобиле и для чего она нужна

Содержание:

Регулировка
Что такое кулиса в автомобиле и для чего она нужна?
Проектирование (производство) кулисного механизма
Подготовка к регулировке кулисы
Кулиса КПП: устройство, неисправности и регулировка
Появление звука, люфта и скрипа
Устройство механизма
Замена и ремонт кулисы
Как отрегулировать кулису КПП на ВАЗ-2110: фото и видео, алгоритм

Регулировка

Регулировку кулисы следует производить в нескольких случаях:

после демонтажа коробки передач; когда произведена замена кардана или ослабли фиксирующие хомуты; если произошло проворачивание кулисы на шарнире.

Разумеется, это также будет целесообразно, если вы зафиксировали признаки неисправности элемента, которые описаны в предыдущем пункте.

Не забывайте о том, что даже самые маленькие зазоры могут стать причиной некорректной работы компонента.

Что приготовить?

Перед тем как приступить к ремонту, подготовьте заранее:

гаечный ключ для ослабления хомута;
противооткатные упоры или кирпичи.

Поэтапная инструкция

Для выполнения ремонта, то есть регулировки вам нужно произвести следующие действия:

Для начала загоните ваш ВАЗ 2110 в гараж с ямой или на эстакаду.
Подставьте под автомобиль кирпичи или специальные противооткатные упоры. Включите ручной тормоз.
Залезьте под днище автомобиля и найдите хомут, при помощи которого крепятся кулиса и шарнир.
При помощи гаечного ключа ослабьте хомут.
Затем сядьте на водительское место и включите заднюю скорость. Помните о том, что рычаг должен находиться в крайнем левом положении. Поэтому выставьте его так, как вы считаете он должен находиться в идеале во время включения задней передачи. Желательно эту работу производить с помощником, чтобы он удерживал рычаг коробки в таком положении, как вы его выставили.
Теперь опять залезьте под днище авто и крепко зафиксируйте хомут в данном положении.

Залезьте под днище и ослабьте хомут, после чего установите рычаг коробки в положение задней передачи На это регулировка устройства закончена. Совершите контрольную поездку и проверьте работу агрегата. При необходимости повторите все действия заново.

Если действия, описанные в предыдущем пункте, вам не помогли, то, по всей видимости, необходимо произвести замену элемента своими руками.

Что потребуется?

Для того чтобы произвести замену кулисы, вам понадобится подготовить все, что может потребоваться для выполнения работ:

непосредственно новая кулиса для ВАЗ 2110;
отвертка;
бокорезы;
набор гаечных ключей;
трещотка;
смазка «Литол-24».

Поэтапная инструкция

Сядьте в салон вашего ВАЗ 2110 и при помощи отвертки произведите демонтаж декоративного чехла рычага переключения скоростей. Потяните селектор КПП вверх и демонтируйте его вместе с защитным чехлом.
Возьмите гаечный ключ на «10» и по очереди открутите две крепежные гайки, а также болт, крепящий накладку кронштейна блокировки задней передачи.
Далее, возьмите гаечный ключ на «13» и отверните гайку, крепящую ось рычага КПП. Затем открутите винт, фиксирующий ось. Здесь вам может потребоваться трещотка.
Произведите демонтаж оси. Потом из селектора КПП вытащите набор втулок (чтобы не потерять их в процессе замены).
После этого вам необходимо произвести демонтаж реактивной тяги от подушки кулисы. Для этого возьмите накидной ключ, которым вы будете придерживать гайку сверху, а при помощи ключа на «13» открутите ее, как показано на фото.
Затем нужно снять облицовочную часть пола и пластмассовую консоль — в противном случае демонтировать кулису не получится. Для этого открутите все болты по периметру консоли. Сняв верхнюю часть консоли, сделайте то же самое с нижней частью. Будьте осторожны, чтобы не повредить провода электропроводки.
Далее, открутите четыре винта крепления селектора КПП к кузову автомобиля.
Залезьте под днище транспортного средства и при помощи ключа на «13» отвинтите гайки кронштейна подушки кулисы, после чего демонтируйте сам кронштейн.
Демонтируйте кулису в сборе с рычагом КПП. Внимательно визуально осмотрите все элементы устройства. Возможно, износилась только подушка, а сама кулиса еще не отработала свой ресурс службы. Тогда замените подушку и установите элемент на место.
Если же сам компонент трансмиссии вышел из строя, то есть на нем явно видны механически повреждения, к примеру отломались ушки, то кулису следует заменить на новую. Перед этим смажьте все трущиеся элементы, в том числе рычаг КПП моторным маслом или «Литолом-24», чтобы избежать появления скрипов.

На этом замена кулисы ВАЗ 2110 своими руками окончена. Произведите сборку всех компонентов в обратной последовательности.

Что такое кулиса в автомобиле и для чего она нужна?

Для чего нужна турбина в автомобиле. эксплуатация турбины

Наверное, не все новички-водители знают, что такое кулиса в автомобиле и где она вообще находится? Обычно на водительских курсах изучают строение авто, однако, не у всех до таких подробных знаний, как говорится, «руки доходят». А потом задаются вопросы: что, зачем, почему? Особенно, если возникают проблемы со втыканием и переключением скоростей на механической коробке передач. И тогда уж все вспоминают кулису. Собственно, правильно по техническому она называется тяга привода управления коробки передач. И ее, оказывается, можно регулировать и менять! Что такое кулиса в автомобиле? Некоторые думают, что это сам рычаг переключателя скорости, и находится он между водительским и пассажирским сидениями (такое можно прочитать в интернете, в самых популярных ответах на поставленный вопрос). Но это не совсем так. Кулиса МКПП – это многосоставной механизм, основное предназначение которого связывать рычаг для переключения передачи и деталь (шток), подводящую к коробке.

Несмотря на довольно высокий запас прочности (у некоторых моделей – свыше 100.000 км. пробегу), элементы кулисы иногда начинают изнашиваться, приводя автовладельца к множественным проблемам. Происходит это, как правило, из-за попадания в механическую систему воды, пыли и грязи, ухудшения или отсутствия должного количества смазочных веществ, по некоторым другим причинам.

Краткий обзор устройства механизма

Во многом само устройство механизма кулисы зависит от марки и модели машины. Это происходит потому, что различные заводы-производители склонны применять разные, стремящиеся к оригинальности, типы устройства МКПП.

В связи с этим, можно рассматривать только некоторый усредненный и обобщенный, ориентировочный вариант данного устройства. Но для большинства авто это будет: рычаг КПП, тяга передач, вилка, палец вилки, сальник вилки фиксатор. Есть еще и пружина, корпус и трос переключения, условно входящие в механизм. А все вместе данные запчасти отвечают за переключения скоростей в запланированных изготовителями коробки передач положениях.

Признаки неисправности механизма

Как уже было сказано, в подавляющем большинстве марок машин конструкция эта довольно надежная, не требующая частого ремонта и замен частей. Исключение составляют авто, изначально отличающиеся низким качеством сборок (с такими может всякое случиться). Но и на качественных импортных авто случаются огрехи, особенно если оно «в летах» и с колоссальным пробегом.

Какие же признаки, что кулиса вашего автомобиля уже дает сбой? Как правило, они очевидны и в особых комментариях не нуждаются. Но все-таки, попробуем перечислить основные:

увеличился люфт ручки (рычага), что переключает передачи;
возникли проблемы с самим переключением передачи с одной на другую (или например она хрустит при переключении);
скорости переключаются непомерно тугим образом;
вместо одной передачи включается другая; из пяти, например, передач возможно включить только несколько, остальные просто не работают.

По поводу возникающего люфта:

конечно, он никоим образом, на первых порах, не влияет ни на скорость езды, ни на работу МКПП. Наверное, поэтому некоторые водители не придают этому должного значения: мол, пока ездит – и пускай, зачем разбирать и регулировать? Но так ездить долго нельзя, так как положение со временем может ухудшиться (и в самый неподходящий, как правило, момент), приводя к плачевным результатам, а возможно, и к ДТП. Так что, не стоит «затягивать ситуацию», а попытаться поскорее разобраться с возникшей проблемой.

Регулировка кулисы

В первую очередь, необходимо попробовать регулировку привода (если он, на быстрый взгляд, находится в рабочем состоянии). Кстати, часто новички-водители по неопытности думают, что вышла из строя вся коробка передач, а дело-то всего лишь в кулисе. Но для этого нужно хотя бы знать, что такое кулиса в автомобиле! Далее – включаем (даже если плохо получается, то можно при выключенном движке воткнуть, а затем завестись, и машина поедет) первую скорость и взбираемся на эстакаду или подъемник.

Ставим авто на ручной тормоз, кладем под колеса противооткаты (на яме или эстакаде). Глушим движок, не выключая передачи. Затем – смещаем рычаг переключения влево, насколько это возможно. Возвращаемся под авто и затягиваем хомут. Иногда бывает нужно всего-то сместить запчасть относительно карданного вала всего на миллиметры, и ваша КПП снова отлично заработает!

Проектирование (производство) кулисного механизма

Для чего нужна кнопка autohold и как её правильно использовать на автомобиле

Несмотря на кажущуюся простоту устройств кулисного механизма, для того, чтобы он работал эффективно, требуется провести большую работу по его расчету и проектированию. При этом рассматриваются следующие основные аспекты:

производительность и КПД;
себестоимость производства и эксплуатации;
отказоустойчивость и межремонтный ресурс;
точность действия;
безопасность.

Учитывая сложность взаимовлияния этих аспектов друг на друга, расчет кривошипно-кулисного механизма представляет из себя многоступенчатую итеративную задачу.

В ходе проектирования проводят следующие виды расчета и моделирования:

расчет кинематики;
динамический расчет;
статический расчет.

Обычно проектирование и расчет разбивается на следующие этапы:

Определение требуемого закона движения расчетно-аналитическим или графоаналитическим методом.
Кинематическое моделирование. Выполнение общего плана, скоростного плана, графическое моделирование моментов инерции, графика энерго-массовых зависимостей.
Силовое моделирование. Построение плана ускорений, эпюр сил, приложенных к звеньям в нескольких положения.
Синтез кулисно-рычажного механизма. Построение графиков перемещения, скорости, ускорений графико-дифференциальным методом. расчет динамики кулисного механизма и его динамический синтез.
Проверка на соответствие закону движения. Окончательное профилирование кулис.
Проверка на соблюдение норм безопасности и охраны труда.
Выпуск чертежей.

Расчет и проектирование кулисного механизма долгое время представлял собой весьма трудоемкий процесс, требовавший большого сосредоточения и внимательности от конструктора. В последнее время развитие средств вычислительной техники и программных продуктов семейства CAD-CAE существенно облегчил все рутинные операции по расчету. Конструктору достаточно выбрать подходящую кинематическую пару или звено из поставляемых производителем программ библиотек и задать их параметры на трехмерной модели. Существуют модули, на которых достаточно отобразить графически закон движения, и система сама подберет и предложит на выбор несколько вариантов кинематической его реализации.

Подготовка к регулировке кулисы

Что такое ad blue и для чего нужна технология scr?

На старом автомобиле лучше заранее смазать проникающим составом узел крепления кулисы.

Перед началом работ по регулировке, нужно подготовить место и произвести следующие подготовительные мероприятия:

Машину требуется поставить на яму.
Ручной тормоз нужно затянуть до упора.
В обязательном порядке требуется установить противооткатные упоры.

Для более быстрого и качественного процесса регулировки, все работы лучше выполнять с помощником. Сам процесс может происходить несколькими способами.

Первый способ регулировки

Для регулировки нужно ослабить хомут, соединяющий привод кулисы с карданчиком.

Данный способ самый простой. В этом случае кулиса КПП регулируется по задней скорости. В первую очередь нужно ослабить хомут, после чего включается задняя скорость. Потом нужно расположить рычаг в нужном для вас положении. После этого хомут затягивается, и проверяется работа всего механизма.

Если с первого раза не получиться, нужно прислушиваться к стукам и трескам при переключении. Они должны либо уменьшиться, либо увеличиться. В соответствии с этим, нужно располагать рычаг в нужном направлении. Если все манипуляции не приводят к желаемому эффекту, нужно прибегнуть к другому способу регулировки.

Второй способ регулировки

Рычаг переключения передач должен упираться в стопорную пластину (на фото она из светлого пластика).

Этим способом пользуются в том случае, если первый не привёл к нужным результатам. При его использовании можно более чётко расположить рычаг КПП. Этот способ заключается в следующем:

Рычаг КПП переключается на первую скорость.
Хомут кулисы полностью ослабляется.
Далее нужно поворачивать привод самой кулисы против часовой стрелки до тех пор, пока рычаг не упрётся в стопор задней скорости.
Хомут кулисы затягивается.
Затягиваем гайку крепления хомута, исключая сдвиг тяги в процессе эксплуатации.
Проверяется работа КПП.

Бывает так, что у некоторых автомобилей ВАЗ-2110 нет пластикового фиксатора ограничителя, поэтому регулировка в этом случае проводится не на первой передаче, а на «нейтралке».

Третий способ регулировки

Этот способ довольно сложный, так как предполагает расчёт глубины выноса кулисы КПП на кардан. За счёт этого можно точно рассчитать и отрегулировать положение рычага в нейтральном положении. Бывает так, что при недостаточно точном расчёте, всем манипуляции приводят лишь к появлению дребезжания при переключении передач.

Если регулировка любым из вышеперечисленных способов не приводит к желаемым результатам, возможно несколько вариантов решения проблемы:

Сделать диагностику на СТО, чтобы убедиться в том, что проблема именно в кулисе КПП.
Можно заменить кулису КПП.
Можно обратиться к специалистам, которые отрегулируют кулису самостоятельно.

Кулиса КПП: устройство, неисправности и регулировка

Большинство водителей слышали о таком, известном на слуху, термине, как кулиса коробки, но не все в курсе, что же это такое, как выглядит и зачем она вообще в автомобиле

Сегодня в нашей статье постараемся разобрать все, что связано со словом кулиса, какова ее функциональная важность и для чего она служит в коробке передач

На фото: короткоходная кулиса КПП Hyundai Accent

Назначение

Для того, чтобы передавать крутящий момент от двигателя на ведущие колеса автомобиля, а также изменять при необходимости режим и направление движения, любой автомобиль оснащен устройством для выбора и переключения передач, так называемым – кулисой КПП.

Устройство

Кулиса представляет собой составной механизм, служащий для связи ручки переключения передач с коробкой. По конструкции он может состоять из нескольких тяг, рычагов, тросов, коромысла, пружин, системой карданных соединений и других вариантов.

Устройство кулисы

На различных марках автомобилей конструкция кулисы имеет свои особенности, что связано с расположением КПП и способом соединения ручки переключения передач со штоком коробки.
Так, например, на заднеприводных автомобилях ВАЗ классической серии, таких как ваз 201-07, рычаг переключения передач установлен непосредственно на корпусе самой КПП и, соответственно, не имеет каких-либо деталей привода.
Саму ручку переключения в обиходе называли кулисой, что и перешло на другие модели авто, где ручка уже конструктивно отделена от коробки и соединяется с ней посредством кинематической связи.
Это, в частности, переднеприводные модели ваз, как и большинство других марок авто, уже имеют привод из механизмов от ручки передач до штока КПП, который и носит название кулиса коробки передач.

Кулиса в сборе с тягами и ручкой КПП ВАЗ 2110

Признаки неисправности кулисы:

• Тугое переключение передач;
• Сильный люфт ручки КПП;
• Включается не та передача, то есть вместо одной включается другая;
• Возможно включить лишь некоторые передачи, остальные не включаются;
• Звук при включении, напоминающий хруст.

Регулировка

В большинстве случаев неправильная работа кулисы вызвана ее разрегулировкой, либо запущенным состоянием соединений, а также выработкой в соединениях. Вызвано это тем, что большая часть механизма кулисы расположена под днищем автомобиля и подвержена воздействию дорожной грязи и воды, различного рода механическим ударам, что отрицательно сказывается на ее состоянии.

Перед проведением регулировки рекомендуется проверить состояние всех элементов механизма кулисы, очистить их от грязи и убедиться в надежности всех соединений.

Так при наезде на препятствие может быть погнута одна из тяг кулисы, может быть сбит стопор, перекошено коромысло, что сразу отразится на правильности работы выбора и четкости включения передач.

Схема работы по регулировке кулисы

Для регулировки не потребуются какие-либо сложные приспособления, специальные инструменты, либо большой опыт работы. Операция не сложная и ее может выполнить своими руками практически каждые автовладелец, не обращаясь в центр сервисного обслуживания.

Рекомендуем: Как водить машину? Для начинающих пошагово разберем моменты, о которых нужно знать

Регулировка требуется после каждого снятия коробки передач, либо при отпускании крепления кулисы и неправильной работы ручки переключения.

Существует два общих варианта регулировки:

• По передаче заднего хода. Для этого автомобиль устанавливается на смотровую яму (подъемник, эстакада), ставится ручник и дополнительно под колеса ставятся противооткатные упоры.

Работу желательно выполнять с помощником. Один находится в салоне автомобиля, а второй в смотровой яме под днищем кузова. Находящийся в снизу кузова отдает крепление хомута штока КПП, а второй в салоне переводит рычаг переключение коробки в положение наиболее удобное для включения передачи заднего хода. После чего хомут на штоке затягивается, и регулировка считается законченной.

Регулировка кулисы

• По первой передаче. Включается первая передача и отпускается хомут крепления кулисы к штоку коробки передач. Затем шток КПП поворачивается против хода часовой стрелки до ощутимого упора и хомут затягивается.

Регулируем

В обоих вариантах проверяется четкость включения передач и при необходимости регулировку повторяют, добиваясь необходимого результата.

В зависимости от конструкции могут существовать и другие варианты регулировки кулисы. Поэтому перед проведением работы на своей модели авто, рекомендуем ознакомится с приложением к обслуживанию, где указан конкретный способ регулировки привода кулисы.

Появление звука, люфта и скрипа

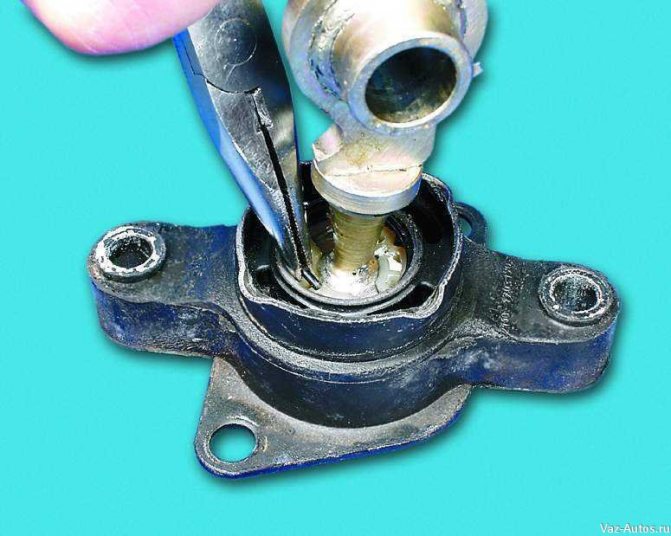

Замена подушки кулисы

Если говорить в целом, то появление звука в кулисе свидетельствует либо об износе, либо об изначальном низком качестве подушки и оба варианта по существу равносильны, так как выход лишь один – замена подушки кулисы ваз 2110. Многие автомобили ВАЗ в силу особенностей строения конструкции имеют зачастую опору, мягко говоря не высокого качества. Этот факт становится очевидным, когда автомобиль едет не по ровной поверхности. Звук насколько ощутим, что становится заметным даже водителю, который находится в относительной звуковой изоляции.

Замена подушки кулисы на ваз 2110

Коварность стуков заключается в их иррадиации на кузов, а не редко они даже доносятся непосредственно до самого салона. В данном же случае ручка КПП настолько сильно дребезжит, что приятного в этом мало. Распространение звука и пути разрешения проблемы, это отдельная техническая глава. Данная статья же посвящена подушке кулисы, которая создаёт множество ненужных технических проблем, в том числе ухудшение включения передач.

Устройство механизма

Кулиса в механике часто видоизменяется, становится более надёжной, инновационной и современной. Тем не менее, общие основы её устройства остаются неизменными. Устройство кулисы в КПП выглядит следующим образом:

рычаг для переключения скоростных режимов авто;
тяга, которая обеспечивает возможность выбора передач;
палец вилки выборного механизма;
фиксирующее устройство для пальца;
вилка и сальник.

Изучаемая нами деталь имеет сложное устройство, которое скрыто от глаз водителя. Потому ей уделяется так мало внимания, и часто неопытные водители игнорируют нарушения в работе механизма.

Замена и ремонт кулисы

С учетом того, что в процессе эксплуатации авто кулиса на ВАЗ или на любом другом автомобиле испытывает постоянные нагрузки, механизм изнашивается, сбиваются регулировки

По этой причине важно разобраться, что в конкретном случае будет оптимальным решением, ремонт, регулировки или замена кулисы на штатную новую или короткоходную

В любом случае, необходимо для начала осуществить разборку механизма. Для этого потребуется:

снять кожух на ручке КПП;
загнать авто на яму или эстакаду/подъемник;
снять тоннель, где установлена ручка КПП, открутив болты;
демонтировать саму кулису (на ВАЗ 2110 ее крепят шесть болтов).

В процессе разбора нужно внимательно проверят состояние каждой отдельной детали, также следует отогнуть пыльник, проверить состояние опоры, сальник, карданчик и т.д.

Если вышел, например, из строя сальник, тогда достаточно иметь ремкомплект, где такой сальник идет в комплекте. Еще такой комплект пригодится в том случае, если потребуется и более сложный ремонт кулисы.

В случае, когда деформирована втулка, необходимо ее заменить. В том случае, если карданчик люфтит, а также в ситуации, когда изношено отверстие оси рычага, потребуется полная замена кулисы, то есть ремкомплектом решить проблему не удастся.

Также отметим, что частой проблемой, которую водители отмечают при эксплуатации, является дребезжание кулисы. Как правило, в этом случае, если других жалоб нет, часто виновата подушка кулисы.

При этом замена подушки кулисы является не сложной процедурой, однако результат зачастую положительный и значительно повышает комфорт при эксплуатации ТС.

Еще одной важной процедурой в процессе обслуживания кулисы является замена сальника штока кулисы. Важно понимать, что от его состояния напрямую зависит исправность не только работы кулисы, но и КПП

Если под машиной видны капли трансмиссионного масла, часто это указывает на то, что потек сальник. Как правило, проблемы с сальником кулисы ВАЗ 2110 проявляются в виде хруста при переключениях.

Что касается замены сальника, машину нужно загнать на яму или поднять на подъемнике. Далее следует осмотреть резиновый пыльник. В том случае, если он не герметичен или разорван, будут видны следы масла.

Затем следует отогнуть пыльник, отсоединить карданчик и таким образом откроется доступ к манжете. Теперь карданчик снимается с рычага, после чего отсоединяется от кулисы. После снятия можно добраться до сальника и далее шилом или крючком снимается манжета КПП.

Далее следует запрессовать новый сальник (в кустарных условиях установку производят при помощи пробки от пластиковой бутылки). В случае успешной установки сальника, можно перейти к обратной сборке всего механизма, не забывая поставить пыльник на место.

На деле, такой ремонт позволяет избежать утечек масла в КПП и улучшить работу механизма переключения передач

Напоследок отметим, что также после ремонта важно провести регулировку и настройку

Дело в том, что даже исправная, но неправильно настроенная кулиса не будет нормально работать. Кстати, на ВАЗ 2110 самому настроить кулису сложно. Для облегчения процесса лучше сразу пригласить помощника.

Как отрегулировать кулису КПП на ВАЗ-2110: фото и видео, алгоритм

Коробка передач на ВАЗ-2110 иногда начинает барахлить. Если пренебрегать уходом и обслуживанием этого узла автомобиля, то можно получить множество неполадок в работе КПП. Как правило, это неточности в переключении передач, характерное «выбивание» передачи, хруст и лязганье при манипуляциях с рычагом коробки. Некоторые автовладельцы считают, что все эти симптомы свидетельствуют о выходе из строя коробки передач.

Для чего нужна кулиса КПП

На самом деле, чаще всего КПП находится в исправном состоянии, но может выйти из строя кулиса.

Можно заменить узел на новый, а можно обойтись грамотной регулировкой кулисы. Регулировка этого элемента поможет устранить неполадки, и убедиться в том, что проблема связана именно с кулисой КПП. Бывает так, что автовладелец начинает просто менять один узел за другим, не разобравшись в проблеме, тратя при этом деньги и время безрезультатно.

Сама кулиса КПП предназначена для того, чтобы скорости не переключались самопроизвольно. Бывает так, что от неправильной или сбившейся регулировки вся система трансмиссии начинает работать некорректно и может даже выйти из строя. Поэтому нужно уметь делать регулировку кулисы КПП своими руками, тем более что эта процедура не представляет собой ничего сложного.

Когда кулиса нуждается в регулировке?

Устройство механизма переключения передач.

Процедуру регулировки кулисы КПП рекомендуется проводить в следующих случаях:

После того, как будет произведена замена или снятие КПП на автомобиле.
При ослаблении хомутов фиксации.
Если менялся карданчик.
Если кулиса начинает проворачиваться на своём шарнире.

Хотя визуально может казаться, что кулиса находится на своём месте, даже минимальное смещение кулисы может привести к некорректной работе коробки переключения передач. Бывает так, что достаточно подтянуть кулису к карданчику на 1 мм, после чего все функции КПП восстановятся.
