Как и где заменить маятник?
Замена маятникового рычага
Ремонт маятника рулевого управления
Конструкция маятникового рычага на ВАЗ 2104 – ВАЗ 2107
Артикул: 2101-3003080 , артикулы доп.: 095943
- Код для заказа: 014452
Рулевое управление ВАЗ 2107
- Назначение
- Из чего состоит
FakeHeader
- Comments 31
Товар добавлен в закладки!
Установка нового маятника

Как и где заменить маятник?

После покупки необходимой запчасти, необходимо будет произвести замену старой детали на новую, если вы обладаете достаточными навыками автомеханика, и хорошо разбираетесь в строении автомобиля, то у вас не составит труда произвести замену самостоятельно, тем более для замены запчасти понадобится всего лишь стандартный набор ключей.

В случае, когда вы не представляете, где расположена деталь, и как её собственно поменять, лучше обратиться к профессионалам, в автосервис или же к частному автомеханику. Средняя стоимость замены маятника 300-500 рублей, в зависимости от того к кому вы обратитесь. У частного автомеханика цена будет дешевле, но в специализированном автосервисе вам могут выдать все необходимые чеки на оказываемую услугу, и дать гарантийный талон, в случае если деталь выйдет и строя в определенное время, ее бесплатно заменят.

Маятниковый рычаг — в народе этот агрегат называют просто «Маятник». Нужен это агрегат для поворачивания обоих колёс в нужный для вас момент времени. По сути за счёт «Маятниковый рычаг» создаёт синхронность при повороте колёс, то есть благодаря нему оба колёса поворачиваются в один и тот же момент и без запаздываний соответственно.

Замена маятникового рычага

Конструкция, неисправности и ремонт рулевого редуктора ваз 2107

Nissan Qashqai2 Передний привод,механика Logbook Замена сайлентблоков подрамника. Продолжение Если ремонт невозможен, можно установить новый маятниковый рычаг и закрепить его. Порядок действий обратен снятию маятника с кузова автомобиля.

Замена маятника на ВАЗ 2107 является достаточно несложным процессом. Произвести его можно самостоятельно.

Первым сигналом, который необходимо учесть, и произвести замену маятника является согнутая сошка маятникового рычага. Произвести ремонт замены маятника можно и без эстакады. Изначально необходимо демонтировать корпус основного фильтра, чтобы он не мешал. Далее необходимо отвернуть корончатые гайки рулевых тяг, а также гайку шарового пальца. После этого необходимо произвести выпрессовку шаровых пальцев обеих рулевых тяг. Для этого используется длинный стальной прут, на который наносится удары молотком.

Далее необходимо произвести снятие саммантникового рычага. Эта процедура совершенно несложная (необходимо всего лишь повернуть две гайки рычага). На этом разборка закончена. Далее необходимо заменить маятник. Он не разборный, поэтому его необходимо заменять полностью. Сборка деталей производится в обратном порядке. После вмешательства в подвеску и рулевое управление необходимо обязательно проверить развал схождение. На этом замена маятника транспортного средства завершается.

Процесс замены маятника абсолютно несложен. Именно поэтому можно не обращаться по таким «пустякам» на СТО, а выполнить ремонт своими руками. Эта процедура не требует специальных приспособлений и инструментов. Для замены маятника необходимо всего лишь торцовый и гаечный ключ. Впервые процесс замены маятника лучше всего провести под наблюдением опытного специалиста.

Более подробно а том, как произвести замену маятника на ВАЗ 2107 можно узнать на следующем видео

Тяги, сошка, шарниры- где все это?

Основные детали и узлы рулевого управления Ваз-2107 и других заднеприводных моделей показаны на рисунке ниже. Чтобы понять,что неисправно, вспомним «кто есть кто». А еще нужно помнить о том, что поломки деталей и узлов рулевого управления очень опасны и, в большинстве случаев, приводят к серьезным авариям! Например, при обрыве рулевой тяги передние колеса теряют связь с рулем и машина улетает в кювет или на «встречку». Чтобы такого не произошло, давайте проверим состояние рулевого управления нашей «классики».

Рулевое управление Ваз-2107

1– боковая тяга. 2– сошка. 3– средняя тяга. 4 – Маятниковый рычаг. 5– регулировочная муфта. 6- нижний шаровой шарнир передней подвески. 7- правый поворотный кулак. 8- верхний шаровой шарнир передней подвески. 9- правый рычаг поворотного кулака. 10- кронштейн маятникового рычага. 11- подшипник верхнего вала рулевого управления. 12, 19- кронштейн крепления вала рулевого управления. 13- труба кронштейна крепления вала рулевого управления. 14- Верхний вал рулевого управления. 15- картер рулевого механизма. 16- промежуточный вал. 17- облицовочный кожух. 18- рулевое колесо. 20- фиксирующая пластина передка кронштейна. Стяжной болт крепления карданного шарнира. 22- лонжерон кузова.

Осмотр и проверка рулевого управления Ваз-2107

Проверять рулевое управление нужно если у вашего автомобиля появились такие признаки: -повышенный люфт (свободный ход) руля; -стуки в районе передних колес; -затрудненное (тугое) вращение руля. Все работы лучше и удобнее выполнять в смотровой канаве или на подъемнике. Обязательно пригласите помощника, одному с проверкой не справиться. Перед работой машину нужно хорошенько отмыть снизу. Установим руль в положение для движения по прямой. Поворачивая руль влево- вправо поочередно проверяем: -люфт руля по ободу 18 – 20 мм; -в шарнирах и соединениях не должно быть стуков; -крепления картера рулевого механизма и маятникового рычага не ослабли; -в шаровых шарнирах тяг и в кронштейне маятникового рычага нет люфтов, а сошка не перемещается в осевом направлении; -усилие поворота руля не превышает 20 кгс; -регулировочные муфты боковых тяг надежно закреплены хомутами; -все защитные колпачки и резиновые чехлы не имеют трещин и разрывов.

Шаровые шарниры рулевых тяг считаются исправными, если осевое перемещение (вдоль оси пальцев) не более 1,5 мм. При нажатии монтировкой на шарнир должно чувствоваться сопротивление пружины.

Устранение неисправностей

Ослабленные резьбовые соединения нужно подтянуть, поврежденные и изношенные узлы и детали- заменить. Наиболее часто под замену попадают рулевые тяги с шарнирами и маятниковый рычаг. Тугой руль или стук в рулевом механизме устраняются регулировкой зацепления червяка. После замены тяг нужно отрегулировать углы развала и схождения колес.

Ремонт маятника рулевого управления

Замена оси нижнего рычага ваз 2121 нива

При эксплуатации автомобиля, так-же изнашивается и рулевое управление, в частности речь пойдёт о рулевом маятнике, а точнее о его ремонте.

Все неисправности, этого механизма, приводят к замене капроновых втулок. В редких случаях бывает, что изнашивается ось или лопается корпус маятника, при таких неисправностях лучше заменить маятник на новый. Но в частых случаях изнашиваются только капроновые втулки. В этой статье мы расскажем как их поменять.

Прежде всего, чтобы заменить втулки, маятник можно не снимать, а заменить втулки на месте.

С помощью плоскогубцев, снимаем шплинт, ключом на 19 откручиваем гайку и вынимаем рычаг с осью.

Снимаем резиновое уплотнительное кольцо, если оно повреждено, его требуется заменить. Подковырнув отвёрткой, вынимаем капроновые втулки.

Аккуратно всё очищаем от грязи и старой смазки. Далее берём новые втулки и запрессовываем их обратно. Смазываем хорошенько всё литолом-24 и устанавливаем рычаг с осью обратно

Внимание!!! перед тем как намазать всё литолом, проверьте входит ли ось в новые втулки, потому-что если нет потом это может потратить вам немного нервы, а это не приятно. Если всё нормально вставляем ось, одеваем шайбу и закручиваем гайку

Регулировка производится степенью затяжки гайки. Гайку затягивают, что-бы рычаг проворачивался при не большом усилии руки. Далее устанавливаем гайку, что б совпали отверстия и зашплинтовываем.

На этом всё, мы поменяли капроновые втулки маятника рулевого управления.

На главную.

zerga.ru

Конструкция маятникового рычага на ВАЗ 2104 – ВАЗ 2107

Замена переднего сайлентблока рычага форд фокус: объясняем детально

В конструкции автомобилей с задним приводом предусмотрен маятниковый рычаг. В автомобилях ВАЗ 2104, ВАЗ 2107 – это значимая деталь рулевой трапеции. Он выполняет функции опоры с правой стороны и гарантирует нужное соотношение углов поворота колес.

Функции и назначение

Редуктор рулевого управления установлен со стороны водителя, а к сошке рулевой маятниковый механизм со стороны пассажира. Они соединены между собой рулевой тягой и служат опорными точками. Водитель управляет ими при воздействии на рулевую тягу.

Корпус маятника сделан из чугуна или алюминия и имеет форму цилиндра с отверстиями для его крепления к лонжерону либо к раме. В центре через отверстие вставляется ось, которая продевается сквозь корпус и делает рукоятку более подвижной, а так же служит опорой для рулевой тяги. Другой конец сошки движется, как маятник и поэтому имеет такое название.

Виды маятников на ВАЗ 2104–2107

При изготовлении маятниковых рычагов используются втулки, и подшипники на них опирается ось рычага. Они предназначены для более долгого срока службы подвижных элементов. Производители считают, что более долговечны втулки, так как в отличие от хрупких подшипников они не подвержены воздействиям, кроме истирания. Все же износу подвержены оба материала. При стертых элементах водитель почувствует большее напряжение руля, чем обычно, становится сложно управлять автомобилем за счет усиления люфта. При наезде на ямку или кочку начинают доноситься посторонние стуки со стороны маятника, усиливается ход рулевого колеса. А если поврежден сам механизм, ослаблены болты, либо перетянута регулировочная гайка, то колесо будет вращаться более туго.

Конструктора пытались сделать маятник герметичным и изолировали внутреннюю полость корпуса двумя резиновыми кольцами, но обычно после прохождения 45–90 тыс. км его приходится менять полностью. Когда автомобиль выезжает на проселочные участки дороги, то вся грязь затягивается во внутрь.

Подшипники качения решают эту проблему, они мало подвержены износу от загрязнений и не требуют дополнительной смазки. Но, к сожалению не все производители поставляют на рынок качественную продукцию.

Выбор маятниково рычага.

При выборе втулки или подшипники нужно опираться, в первую очередь, на качественные характеристики изделия. Так, втулки могут быть сделаны из полиуретана, и прослужат дольше. Рукоятка маятника на подшипниках двигается более легко и свободно, поэтому не дает напряжения на руль и считается многими водителями более долговечным, но на самом деле, тут тоже все зависит от качества. При покупке хорошего изделия не придётся часто его ремонтировать либо заменять.

Замена маятниково рычага ВАЗ 2107, ВАЗ 2104

Конструкция маятника для ВАЗ 2104 – ВАЗ 2107
1 — сошка; 2 — корпус кронштейна; 3 — шайба; 4 — регулировочная гайка; 5 — шплинт; 6 — верхняя шайба; 7 — уплотнитель; 8 — втулка; 9 – ось; 10 — нижняя шайба; 11 — контргайка.
Многие владельцы автомобилей ВАЗ 2104 – ВАЗ2107 покупают, делают ремонт и меняют маятник самостоятельно.
Для этого нужно:

приготовить инструменты, воспользуйтесь ремкомплектом для маятника ВАЗ 2107 – ВАЗ 2104;
снять переднее правое колесо;
свинтить гайки крепления кронштейна на правом лонжероне;
самая трудоемкая часть – выпрессовка шаровых пальцев обеих рулевых тяг. Лучше для этих целей использовать спец. съёмник для рулевых наконечников. Но можно пойти и более дешевым способом: для этого, можно взять стальной прут и упереть в шаровой палец, гайка до конца не вывинчена, и начинаем бить резкими ударами молотка.

Делать это нужно аккуратно, чтобы ни сорвать резьбу и не расплющить корончатую гайку, поэтому лучше навернуть другую гайку.

снимаем, путем отвинчивания двух гаек, при этом с другой стороны необходимо надеть разводной ключ, который будет удерживать болт от прокручивания;
отвинтить верхнюю гайку;
вынуть ось из кронштейна. В кронштейн маятникового рычага при сборке закладываем смазку.
втулки должны сидеть в кронштейне плотно, а ось не иметь радиальных люфтов. При износе втулок заменяем их новыми.
проверить момент проворачивания оси – путем затяжки или послабления гайки, наблюдать, проворачивая сошку. При проворачивании, сошка должна «ходить» легко и без усилий. Чем легче это усилие, тем меньше это будет передаваться на руль.

С этой задачей конструкции на подшипниках справляются лучше.

проверить люфт с обеих сторон;
затянуть верхнюю гайку;
установить кронштейн на место.

Ремонтировать маятник на автомобиле ВАЗ 2104 – ВАЗ2107 не сложно и не займет много времени, но для уверенности в результате лучше обратиться к профессионалу.

Артикул: 2101-3003080 , артикулы доп.: 095943

Код для заказа: 014452

С этим товаром покупают
показать еще

Покупают аналоги

Легковые автомобили / ВАЗ / ВАЗ-21021 чертеж

» href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2102-4/privod_rulevoiy-164/#part8095″>Рычаг с кронштейномОсь передняя / Привод рулевой

Легковые автомобили / ВАЗ / ВАЗ-21041 чертеж
» href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2104-5/privod_rulevoiy-129/#part14931″>Рычаг с кронштейномОсь передняя / Привод рулевой
Легковые автомобили / ВАЗ / ВАЗ-21061 чертеж
» href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2106-7/privod_rulevoiy-141/#part21305″>Рычаг с кронштейномОсь передняя / Привод рулевой
Легковые автомобили / ВАЗ / ВАЗ-21011 чертеж
» href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2101-3/privod_rulevoiy-164/#part3611″>Рычаг с кронштейномОсь передняя / Привод рулевой
Легковые автомобили / ВАЗ / ВАЗ-21031 чертеж
» href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2103-106/privod_rulevoiy-130/#part11672″>Рычаг с кронштейномОсь передняя / Привод рулевой
Легковые автомобили / ВАЗ / ВАЗ-21051 чертеж
» href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2105-6/privod_rulevoiy-129/#part18037″>Рычаг с кронштейномОсь передняя / Привод рулевой
Легковые автомобили / ВАЗ / ВАЗ-21072 чертежа
» href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2107-8/privod_rulevoiy-178/#part25500″>Рычаг с кронштейномОсь передняя / Привод рулевой
» href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2107-8/privod_rulevoiy-179/#part25530″>Рычаг с кронштейномОсь передняя / Привод рулевой

Для этого товара еще нет обзоров.

Сегодня очередная статья серии ««Хрустальные ВАЗы» или типичные поломки отечественных автомобилей» посвящена «классике»: ВАЗ-2101, 2103, 2104, 2104, 2105, 2106 и 2107. Эти машины уже не один десяток лет колесят по нашим дорогам и, несмотря на все недочеты, о которых расскажем, их популярность по-прежнему высока.

Рулевое управление ВАЗ 2107

Рулевой механизм ВАЗовской «семёрки» состоит из нескольких узлов, соединённых воедино посредством крепёжных элементов. Эти узлы и составляющие их элементы, как и любая другая деталь автомобиля, со временем изнашиваются и приходят в негодность. На назначении, конструкции, ремонте и обслуживании рулевого управления ВАЗ 2107 следует остановиться более детально.

Назначение

Основная функция, которая возлагается на механизм рулевого управления — обеспечивать движение автомобиля в заданном водителем направлении. На большей части легковых машин траектория движения осуществляется поворотом колёс передней оси. Устройство рулевого механизма «семёрки» довольно сложное, но в то же время обеспечивает беспроблемное управление при разных ситуациях на дороге. На автомобиле установлена травмобезопасная рулевая колонка с карданным валом, который складывается при ударе. Рулевое колесо рассматриваемого механизма имеет диаметр 40 см и для полного поворота колёс необходимо совершить всего 3,5 оборота, что позволяет выполнять манёвры без особого труда.

Из чего состоит

Механизм управления передними колёсами на ВАЗ 2107 выполнен из таких основных элементов:

рулевое колесо;
вал;
редуктор;
сошка;
трапеция;
маятник;
поворотные кулаки.

Рулевой вал

Посредством вала вращение от баранки передаётся к рулевой колонке. Вал закреплён при помощи кронштейна к кузову автомобиля. Конструктивно элемент выполнен в виде карданчика с крестовинами и верхним валом. В случае столкновения происходит складывание механизма, тем самым обеспечивается безопасность водителя.

Редуктор

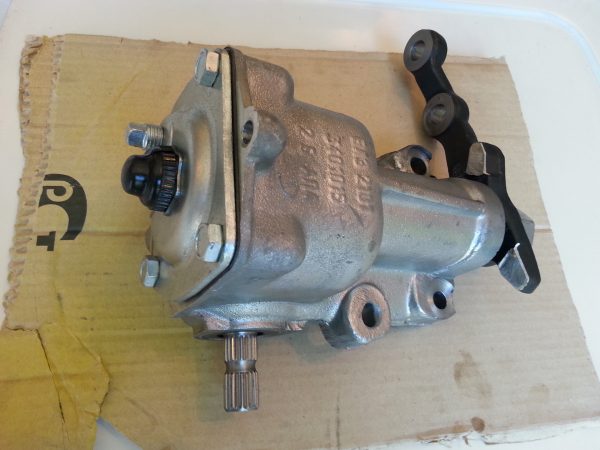

ВАЗ 2107 оснащается червячной рулевой колонкой, которая преобразовывает вращательное движение руля в поступательное движение рулевых тяг. Принцип действия рулевого механизма сводится к следующему:

Водитель поворачивает руль.
Посредством карданных шарниров вал червяка приводится в действие, чем снижается количество оборотов баранки.
Червячный элемент вращается, перемещая двухгребневый ролик.
Поворачивается вторичный вал, на котором зафиксирована сошка, приводящая в движение рулевые тяги.
Трапеция двигает поворотные кулаки, осуществляя поворот колёс в нужную сторону.

Рулевая трапеция

Радиус траектории движения машины при повороте зависит от угла поворота колёс. Поскольку у внешнего колеса радиус больше, чем у внутреннего, то во избежание проскальзывания последнего и ухудшения сцепления с дорожным покрытием, передние колёса должны отклоняться на разные углы.

Для этого и применяется рулевая трапеция. Во время совершения манёвра поперечная тяга механизма под воздействием сошки смещается. Благодаря маятниковому рычагу она толкает и тянет боковые тяги. Поскольку возникает перекос, воздействие на наконечники рулевых тяг оказывается различным, что приводит к повороту колёс на разный угол. Наконечники трапеции с тягами соединяются посредством регулировочных муфт, которые позволяют изменять углы поворота колёс. Детали трапеции между собой соединяются одинаковыми шаровыми шарнирами. Такая конструкция способствует нормальной работе узла даже при движении по плохим дорогам.

Маятниковый рычаг

Маятник рулевого управления «семёрки» необходим для синхронного поворота колёс передней оси без запаздывания. Таким образом, автомобиль способен безопасно проходить повороты. Если же с маятником возникают неисправности, ухудшаются характеристики транспортного средства при совершении манёвров, что может привести к аварийной ситуации.

Поворотный кулак

Основное назначение поворотного кулака (цапфы) – обеспечивать поворот передних колёс в нужную для водителя сторону. Деталь изготавливается из прочной стали, поскольку на неё возлагаются высокие нагрузки. На кулаках также крепятся наконечники рулевых тяг, ступицы, элементы тормозной системы. К рычагам передней подвески цапфа фиксируется с помощью шаровых опор.
