Ремонт, диагностика и замена заслонки печки на лада приора

Основные неисправности печки на «десятке»

Чаще всего из строя выходят электронные элементы, одним из которых является моторедуктор. Он отвечает за перемещение заслонки отопителя, которое производится с целью регулировки температуры в салоне. Если устройство начало работать неправильно, нужно провести его диагностику при помощи специального оборудования.

Для проверки понадобится раздобыть прибор, измеряющий сопротивление между разными контактами. Проще всего будет найти его на автосервисе, но тогда придется заплатить за услуги диагностики. Можно поискать подобные устройства у знакомых, а при наличии хороших знаний в радиоэлектронике и вовсе собрать самостоятельно из подручных средств. Но в этом случае лучше будет вначале протестировать его на чем-нибудь ненужном, чтобы в случае некорректной работы не спалить всю проводку автомобиля.

Замеры необходимо осуществлять на контактах Х1.4 и Х1.1. Полученное значение должно быть в диапазоне 800-1200 Ом. Отличный от указанного промежутка результат будет свидетельствовать о неисправности моторедуктора. Для получения наиболее достоверного результата лучше все-таки использовать для проверки сертифицированный прибор, так как неправильные показания могут быть обусловлены ошибкой при сборе самодельного устройства.

Чаще всего в механизме ломается датчик положения вала. Он намертво запаян в моторедуктор, так что менять придется всю деталь целиком. При покупке нового механизма стоит учитывать, что все «десятки», выпущенные до 2003 года комплектовались другими системами отопления

Так что нужно обращать внимание, какого именно образца нужен редуктор, старого или нового.

Что делать, если не работает печка на Лада Приора. Практические советы по ремонту

Демонтаж печного устройства из под капота авто – весьма долгий и неблагодарный процесс. Лучше всего начать диагностику неисправности, проверив состояние термостата, регулирующего потоки охлаждающей жидкости через рабочие контуры вашего силового агрегата. Каналы охлаждающей жидкости, поступающие к печи, должны быть теплыми. Если магистральные резиновые шланги практически не сопротивляются их сдавливанию руками – возможно, также вышла из строя помпа насоса, в результате чего не создается необходимое давление потоков жидкости.

Небольшая хитрость также касается уровня охлаждающей жидкости в системе. Если заливать ее по минимальной метке в бачке, тогда на ее прогрев тратиться несколько меньшее время и теплоноситель, коим она является, быстрее начинает отдавать тепло в салон. Возможно, если вы недовольны скоростью выхода печки Лада Приора на рабочий режим – этот прием окажется вам полезен. Конечно, в таком случае следует не забывать регулярно контролировать объем охлаждающей жидкости в системе.

Что делать, если печка постоянно шумит при работе? В таком случае, вероятнее всего, проблема в подшипнике электровентилятора. Если не затягивать с его заменой – большего дискомфорта, чем просто посторонние шумы, неисправность вызвать не должна. Стоит помнить, что неисправный люфтящий подшипник рано или поздно приведет к клину вентилятора, что может вылиться уже в куда более серьезные проблемы.

Замена подшипника вентилятора

Достаточно стандартной процедурой также можно считать проверку состояния предохранителя, защищающего силовые электричесие линии печи на Лада Приора. Он имеет маркировку F9 и номинал в 25 А. Если предохранитель перегорает с завидной регулярностью – ни в коем случае не стоит идти по пути повышения его номинала. Следует проверить электрические схемы работы печи и состояние изоляции обмоток вентилятора мультиметром. Возможно, из-за виткового замыкания, возникшего в нем, имеет место перегрузка цепи питания.

Если печка постоянно дует холодным воздухом – с большой вероятностью это вина задвижки, управляющей соотношением потоков горячего и холодного воздуха в салон вашего автомобиля. Если поток воздуха слабый и откровенно неудовлетворительный – проверьте состояние воздушного фильтра. Как ни странно, но автомобилисты очень часто забывают про необходимость регулярной его замены, в результате чего с наступлением сезона морозов буквально оказываются застигнутыми холодом врасплох.

Замена микромоторедуктора

Для выполнения замены элемента вам потребуется выполнить несколько не особо сложных мероприятий. Потому вовсе не обязательно обращаться на станции технического обслуживания и платить за их услуги большие деньги.

1. Первым делом снимите жабо.
2. Далее демонтируется вакуумный усилитель тормозов.
3. После этого нужно еще снять педальный узел.
4. Теперь приступаем к демонтажу старого микроредуктора вместе с пластиковым компонентом.
5. На место сектора заслонки следует установить новый микромоторедуктор. Там вы увидите аналогичный квадрат.

Практика показывает, что для замены микроредуктора не требуются особые навыки, много времени и чрезмерные усилия. Однако аккуратность соблюдать никогда не забывайте.

А вот для того, чтобы установить заслонку вашего микромоторедуктора, потребуется пригласить помощника.

1. Сначала подключаются контакты на новый микроредуктор, то есть моторчик.
2. Проворачивая против часовой стрелки заслонку, вы тем самым включаете подачу холодного воздуха.
3. Включите зажигание и поверните датчик системы управления печкой (САУО) в положение непосредственно напротив синей точки регулятора.
4. Либо можно сделать наоборот, то есть проверить микро моторедуктор, установив датчик напротив красной точки, а заслонку повернуть до упора по направлению часовой стрелки.
5. Микроредуктор проворачивается несколько больше требуемого, потому для правильной установки рекомендуется использовать специальный смазочный материал для квадрата.
6. Установите моторчик таким образом, чтобы отверстия для саморезов совпадали.
7. Вот теперь нужна помощь вашего товарища, поскольку его задачей будет прокручивать регулятор температуры и одновременно с этим надавливать на моторчик внутрь.
8. Если квадратны совпадут, можно считать замену микромоторедуктора успешной. Теперь воздух должен поступать необходимой вам температуры внутрь салона.
9. Не переживайте, если квадрат заходит не на всю длину используемой заслонки. Это нормальное явление, когда моторедуктор заходить примерно на треть. Такая установка никак не повлияет на работоспособность системы.
10. Теперь остается вернуть саморезы на место и несколько раз покрутить микроредуктор — от синей метки к красной, и в обратной последовательности.
11. Эти манипуляции позволят печке запомнить, какой рабочий диапазон имеет новый редуктор. Потому с его работоспособностью в будущем проблем не возникнет.

Если все сделать аккуратно и в соответствии с инструкцией, при поворотах заслонки микромоторедуктора вашей печки не будет вставать в требуемое положение. Включив устройство в режиме со значком «А», контроль и регулировка будут осуществляться в автоматическом режиме — с погрешностью не более 2 градусов.

Установка

Для установки моторедуктора вам потребуется определенный набор инструментов, в которых входят:

• Рожковый ключ на 10 миллиметров;
• Крестовая отвертка;
• Гаечные ключи.

Не переживайте, если в вопросах самостоятельного ремонта автомобиля вы новичок. В замене моторедуктора нет ничего сложного.

1. Извлеките стеклоочистители из предохранителя, чтобы получить доступ к устройству. Для этого нужно демонтировать контактную гайку, после чего освободить жабо.
2. Перед вами откроется доступ к саморезам.
3. По бокам жабо откручиваются две гайки, а затем извлекается из отсека электромотора редуктора резиновый уплотнитель.
4. Отключите трубопровод жабо заслонки путем его отсоединения.
5. Демонтируйте саморезы, которые держат терморадиаторы редуктора.
6. Моторчик располагается слева в отеке редуктора заслонки, прямо возле тормозного усилителя.
7. Далее нужно открутить нижний крепежный винт и снять электромоторчик.
8. Выполнять сборку заслонки следует строго в обратной последовательности. Причем делать это только после того, как была произведена установка моторедуктора.

Проверка функциональности

Проверка элемента заключается в проведении следующих мероприятий:

• Первым делом установите левую ручку на позицию синей точки;
• Подождите около 15 секунд;
• Запустите двигатель;
• Отключите контролер от разъема Х1 и измерьте сопротивления на двух контактах — Х1.4 и Х1.1.

В зависимости от типа контроллера, показатели должны быть соответствующими.

Как отремонтировать моторедуктор печки на Ладе Приоре

Известно, что результат отказа микромоторедуктора печки всего один: не удаётся изменить положение заслонки, вследствие чего в салон поступает только холодный либо только тёплый воздух. При этом причины поломки самого устройства могут быть как внешними, так и внутренними. К первым относится обрыв цепи электропитания двигателя и возникновение ошибки в блоке управления печки. Устранение этих неисправностей, пожалуй, лучше доверить специалисту. А что касается внутренних поломок, таких как механическое повреждение пластиковой шестерни или неисправность микромотора редуктора заслонки отопителя «Приоры», то с ними в ряде случаев можно справиться самостоятельно. Последовательность действий следующая:

1. Перед тем как разобрать моторедуктор, снимите с вала пластиковый адаптер, который приводит в действие ту самую заслонку отопителя.
2. Далее, рассоедините две части пластикового корпуса устройства, воздействуя на фиксаторы плоской отвёрткой (иногда приходится орудовать сразу двумя отвёртками). Рассоединяйте половинки корпуса, снимая одну из них с вала моторчика, максимально аккуратно, чтобы не потерять выпадающие мелкие детали.
3. Вашему взору откроется микромотор и пластиковые шестерни — проведите их внешний осмотр на предмет отломанных зубьев. Следует оговориться, что рабочий ход шестерён не превышает 45 градусов. Поэтому если на одной из них отсутствуют несколько зубьев, проблема устраняется путём разворота шестерни. Если повреждение замечено на секторе (колесо с неполной окружностью), то для его поворота на нужный угол металлический вал придётся прогреть при помощи горелки или на газовой плите. Кстати, для нормальной работы этого сектора достаточно иметь всего девять целых зубьев.
4. Если же при осмотре оказалось, что все шестерни работоспособные, значит, проблема заключается в отказе электродвигателя. Сначала следует проверить, поступает ли к нему питание — для этого подключите к контактам мотора обычную батарею «Крона». Если он заработал, следовательно, причина неисправности носит внешний характер, в противном случае придётся разбирать микромотор.
5. Со стороны подключения проводов разогните корпус в местах его фиксации, после чего можно извлечь внутренности двигателя. Для этого надавите на вал и утопите его. Теперь вы сможете рассмотреть две щётки и обмотки якоря. Удостоверьтесь, что на обмотках отсутствуют следы копоти и оплавления. И также нередко в месте соприкосновения коллектора и щёток образуется нагар, препятствующий нормальному контакту — загрязнение следует удалить.
6. По завершении ремонтных процедур произведите сборку электродвигателя, протестируйте его при помощи батареи «Крона» и соберите сам моторедуктор.

Если же при разборке и осмотре внутренней конструкции мотора обнаружится, что одна из обмоток якоря повреждена, в этом случае его ремонт будет невозможен. В сложившейся ситуации понадобится замена моторедуктора отопителя «Приоры».

Важно! В обращении с микромотором редуктора нужно быть максимально внимательным и аккуратным, так как резкое движение или воздействие со слишком большим усилием может привести к поломке его внутренних частей и дальнейшей непригодности к ремонту. Замена моторедуктора заслонки отопителя «Приоры» подразумевает его демонтаж и установку нового аналога. О том, как производится снятие устройства с автомобиля, мы рассказали выше в статье

Что касается установки заранее приобретённого микромоторедуктора, то она выполняется в порядке, обратном снятию

О том, как производится снятие устройства с автомобиля, мы рассказали выше в статье. Что касается установки заранее приобретённого микромоторедуктора, то она выполняется в порядке, обратном снятию

Замена моторедуктора заслонки отопителя «Приоры» подразумевает его демонтаж и установку нового аналога. О том, как производится снятие устройства с автомобиля, мы рассказали выше в статье. Что касается установки заранее приобретённого микромоторедуктора, то она выполняется в порядке, обратном снятию.

Если у автомобиля в дороге отказал отопитель, ничего хорошего это не сулит. Ни автомобилю, ни водителю. Особенно если до дома далеко, а на улице — тридцатиградусный мороз. В такую ситуацию может попасть любой водитель, в том числе и владелец «Лады Приоры». Отопительная система в этом автомобиле реализована довольно удачно, но у неё есть одно чрезвычайно слабое место: моторедуктор. Надёжность этого устройства оставляет желать лучшего, и оно способно стать источником головной боли для водителя. Тем не менее сломанный моторедуктор вполне можно заменить своими руками. Разберёмся, как это делается.

Неисправности радиатора отопителя

Еще одной причиной того, что в автомобиле «Лада-Приора» не работает печка (дует холодный воздух из дефлекторов), может быть накопление грязи в теплообменнике. При работе системы охлаждения в самом блоке двигателя со временем накапливаются отложения, которые затем разносятся по всей системе, в том числе и в радиатор печки. Эти отложения мешают его эффективной работе. Система будет нагревать воздух хуже. В этом случае радиатор печки можно заменить целиком. Он вынимается со стороны двигателя. Перед началом работы надо обязательно слить тосол из системы охлаждения. Затем демонтировать поводки стеклоочистителей, накладку «жабо» и отодвинуть часть шумоизоляционного щита. После этого разобрать корпус печки, отсоединить провода, снять электродвигатель вентилятора вместе с крыльчаткой и вынуть теплообменник, отсоединив от него подводящие шланги.

Не работает печка на Лада Приора (причины и ремонт)

С наступлением холодов начинают проявляется и первые неисправности отопителя Лада Приора. Ситуации могут быть разные, в одном случае проблемы могут быть с вентилятором, в другом с заслонками и т.д. Сегодня мы расскажем как правильно выполнить ремонт печки на Приоре своими руками.

Проблемы в системе охлаждения двигателя?

Как показывает практика, большинство неисправностей печки Приора возникает из-за СОД (системы охлаждения двигателя).

В этом случае порядок действий следующий:

1.

Проверяем уровень охлаждающей жидкости (ОЖ) в расширительном бачке, чтобы он был между о и «МАКС». Если ОЖ приходится все время доливать, значит система охлаждения где-то течет. Следует внимательно осмотреть все патрубки на наличие протеканий, а также подтянуть хомуты. Кстати, чтобы в салон быстрее пошел теплый воздух, многие автолюбители зимой специально доливают ОЖ только до метки «МИН». Ведь, чем меньше жидкости будет в системе, тем быстрее она будет нагреваться.

2.

Проверяем циркуляцию ОЖ в СОД, обратив внимание на расширительный бачок. Если циркуляции тосола нет, либо она не достаточная, тогда может быть неисправна помпа (ее следует заменить) или система охлаждения засорилась

Если циркуляции тосола нет, либо она не достаточная, тогда может быть неисправна помпа (ее следует заменить) или система охлаждения засорилась.

3.

Проверяем термостат. Прогреваем двигатель до 75 градусов и щупаем верхний патрубок радиатора (на схеме №13), если он холодный, значит ОЖ циркулирует только по малому кругу, термостат следует заменить на новый.

Если печка дует холодным воздухом, тогда причина может быть в завоздушивании СОД.

Проблемы в элементах отопителя Лада Приора?

Не греет печка на Приоре когда система охлаждения исправна? Тогда сначала следует понять принцип ее работы:

Блок управления отопителем (САУО) получает сигнал от датчика температуры салона (установлен в плафоне салона) и сравнивает ее с температурой, которую выставил водитель. Если разница больше определенного значения (например, больше 2 градусов), то блок САУО посылает управляющий сигнал на моторедуктор заслонки отопителя (ММР), который управляет заслонками отопителя (открывает или закрывает подачу воздуха от радиатор печки).

Если печка дует только холодным или горячим воздухом вне зависимости от регулятора (ручек) на блоке отопителя, это значит не работают заслонки печки и причин этому может быть несколько. Начните с проверки потолочного датчика температуры салона.

После этого заострить внимание на ММР, бывает так, что у него стерается резисторный слой или зубчики шестеренки. Если не дует печка на Приоре или дует но очень плохо, тогда начните с проверки салонного фильтра

Если потока нет вообще, тогда проверьте предохранитель отопителя (F9 на 25А). Если причина не в этом, тогда возможно не работает вентилятор отопителя и его следует заменить. Также его меняют, когда свистит или гудит печка

Если не дует печка на Приоре или дует но очень плохо, тогда начните с проверки салонного фильтра. Если потока нет вообще, тогда проверьте предохранитель отопителя (F9 на 25А). Если причина не в этом, тогда возможно не работает вентилятор отопителя и его следует заменить. Также его меняют, когда свистит или гудит печка.

Напомним, что в предыдущей статье мы предоставили отзывы владельцев про гранту лифтбек. Данный автомобиль — это достойная замена немного устарелой Лада Гранта.

Не стоит забывать и про резистор отопителя, который влияет на скорости вентилятора печки (например, не работает 4-ая скорость печки).

Если печка дует холодным воздухом вместо горячего и Вы убедились, что заслонка открывается полностью, давая потокам воздуха проходить через радиатор, тогда скорее всего проблема в радиаторе отопителя.

Другой причиной неправильной работы печки может быть сам блок управления отопителем Приоры, но не спешите покупать замену, не убедившись в правильности действий (это касается не только блока САУО, но и других элементов печки).

Самый простой способ узнать в чем причина неправильной работы печки — это заменить деталь на рабочую и проверить работоспособность. Покупать новую деталь не обязательно, можно попросить заведомо рабочую деталь у друга, или договориться с продавцом, оставив залог.

Замена микромоторедуктора

Если необходима замена микромоторедуктора на ВАЗ 2110, нужно провести ряд несложных операций. Потребуется снять жабо, а также ВУТ и педальный узел. Затем демонтировать старый моторедуктор печки вместе с пластиковым элементом и установить новый микромоторедуктор вместо сектора заслонки, где имеется точно такой же квадрат. Замена редуктора обычно проходит без особых трудностей.

Установка заслонки микроредуктора осуществляется с помощником. Нужно сначала подключить контакты на новый моторчик. Проворачивание против часовой стрелки заслонки отопителя означает подачу холодного воздуха, поэтому нужно включить зажигание и перевести датчик системы управления отопителя (САУО) в положение напротив синей точки.

Можно также сделать наоборот и проверить микромоторедуктор, то есть повернуть заслонку по часовой стрелке до упора, а датчик установить напротив красной точки. Микромоторедуктор печки провернется больше необходимого, и чтобы установка прошла нормально, можно воспользоваться специальной смазкой для квадрата.

Поставить моторчик необходимо так, чтобы дырки для саморезов совпадали. Затем помощник прокручивает регулятор температуры и в то же время надавливает на моторчик в направлении внутрь. Совпадение квадратов означает, что замена прошла успешно и редуктор должен обеспечивать приток воздуха желаемой температуры.

Если же квадрат зашел не на всю длину заслонки, ничего страшного, микромоторедуктор может зайти только на треть, на функционировании это никак не отразится. Затем прикручиваются саморезы и еще несколько раз прокрутить редуктор – от синей отметки до красной и в обратном направлении. Это делается для того, чтобы система печки запомнила рабочий диапазон и в дальнейшем моторедуктор работал исправно.

В результате при повороте заслонки отопителя моторедуктора на ВАЗ 2110 она сразу занимает необходимое положение, а при режиме «А» регулировка происходит автоматически.

Назначение отопительного моторедуктора на «Ладе Приоре»

Моторедуктор представляет собой устройство, состоящее из нескольких пластиковых шестерён, приводящихся в движение небольшим электрическим моторчиком. Главная задача моторедуктора — открывать и закрывать заслонку отопителя в зависимости от положения регулятора на приборной панели.

Моторедукторы на «Приору» выполняются только в пластиковых неразборных корпусах

Пластик, из которого изготовлены шестерни, довольно быстро приходит в негодность. После чего водитель вынужден менять редуктор. Ремонту это устройство не подлежит, потому что, во-первых, найти запасные части к нему не представляется возможным, а во-вторых, вскрыть пластиковый корпус редуктора без поломки не так-то просто. Так что вариант остаётся только один: замена.

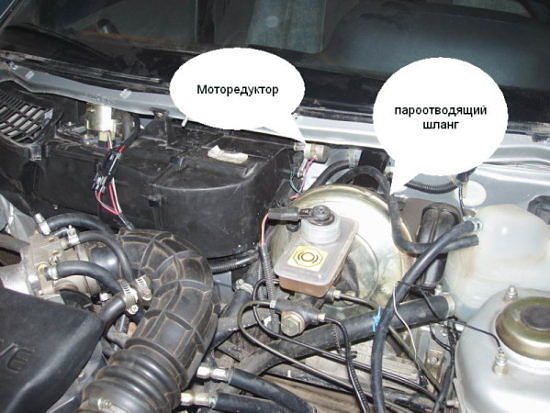

Расположение моторедуктора

Моторедуктор на «Ладе Приоре» находится недалеко от расширительного бачка, под лобовым стеклом.

Моторедуктор на «Приоре» находится под лобовым стеклом у расширительного бачка

Он встроен в нишу на стенке моторного отсека и закрыт толстым слоем шумоизолирующего материала. Этот материал придётся снимать, так как иначе добраться до моторедуктора не получится.

Существует огромное количество неисправностей отопителя салона, но основной является неисправность радиатора печки. Причинами почему печка не греет зимой может быть забитый радиатор как снаружи так и внутри.

Стоимость радиатора отопителя с кондиционером халла от 1500 до 2500 рублей.

Если радиато забит снаружи:

Случается так, что при использовании автомобиля без салонного фильтра на радиатор печки может попадать излишний мусор что под воздействием вентилятора отопителя может засорить его.

Для того чтобы устранить этот недуг достаточно снять радиатор и промыть его.

Радиатор печки забит изнутри:

Бывают случае что радиатор забивается изнутри из-за старой ОЖ. Продукты коррозии скапливаются на тонких стенках радиатора и закупоривают его, что предотвращает попадания и прохождения антифриза. Следовательно, если ОЖ не может нормально циркулировать по радиатору, то он не сможет нагреваться и отдавать тепло.

Устраняется снятием радиатора и промывкой.

Течь радиатора печки:

При протечки радиатора в салоне появляется неприятный запах, стекла автомобиля начинают запотевать и покрываться жирным налетом. Езда на таком автомобили становится не комфортной, есть шанс при большой утечки ОЖ потерять большое количество антифриза и перегреть двигатель, что чревато дорогим ремонтом.

Замена отопительного моторедуктора на «Ладе Приоре»

Прежде всего следует сказать, что замена моторедуктора на «Приоре» с кондиционером и без него производится одинаково, поскольку редуктор находится довольно далеко от этого устройства. Также следует отметить, что на сегодняшний день известно несколько способов снятия моторедуктора с «Приоры». Один из них предполагает снятие только трапеции вместе с дворниками и расширительным бачком, второй позволяет обойтись снятием одного только бачка. Но чтобы воспользоваться этими методами, водитель должен иметь большой опыт самостоятельного ремонта, в противном случае проблемы неизбежны. Поэтому ниже будет рассмотрен третий метод, с полным снятием всех необходимых деталей. Да, он отнимет у автовладельца больше времени, однако что-то сломать при этом практически невозможно. Теперь пора определиться с инструментами. Вот что нам необходимо:

• новый моторедуктор для «Приоры»;
• 2 отвёртки — плоская и крестовая.

Последовательность работы

Сначала потребуется выполнить несколько простых подготовительных операций. Необходимо отсоединить узел дроссельной заслонки и слегка отодвинуть его в сторону.

Чтобы добраться до редуктора «Приоры», шумоизоляцию придётся снимать

Потом крестовой отвёрткой откручиваются саморезы, удерживающие шумоизолирующий материал.

1. Рядом с моторедуктором имеется жгут с проводами. Он крепится на пластиковых держателях, которые открываются вручную. Жгут отводится в сторону.

2. Теперь кронштейн тормозной педали можно аккуратно отогнуть вверх. После этого открывается доступ к саморезам, на которых держится отопитель. Их необходимо выкрутить, а сам отопитель немного выдвинуть вперёд.

3. Рядом с редуктором есть датчик положения отопительной заслонки. К нему подключена колодка с проводами. Она извлекается из датчика вручную.

4. Доступ к редуктору отрыт полностью. С помощью плоской отвёртки необходимо аккуратно надавить на фиксатор с пружиной, так, чтобы он сместился вниз на пару сантиметров.

5. Сам моторедуктор держится на трёх саморезах, которые откручиваются с помощью крестовой отвёртки.

6. Свободный от крепежа редуктор извлекается из своей ниши, заменяется новым, после чего производится обратная сборка отопительной системы «Приоры».

Один знакомый механик для извлечения моторедуктора пользовался весьма оригинальным приспособлением — обычной пластиковой бутылкой на полтора литра. Бутылка эта была срезана наискось так, что получилось некое подобие полукруглого совка. Эта штука аккуратно подсовывалась под моторедуктор, и только после этого откручивались крепёжные саморезы. На мой вопрос, зачем нужны такие сложности, последовал ответ: чтобы шурупы не свалились в двигатель. Присмотревшись внимательнее, я понял, что это решение имеет смысл: если откручиваемый саморез случайно упадёт в поддон двигателя, достать его оттуда будет практически нереально.

Лада Приора с кондиционером

Электросхема печки Приора с кондиционером несколько отличается от рассмотренного выше варианта, ведь в этом случае добавляется ещё один сложный механизм. На Приорах устанавливаются два вида кондиционеров:

1. «HALLA» выпускается в Корее;
2. «Panasonic» делают на Тайвани.

Чтобы сразу определить фирму кондиционера, который установлен в вашем автомобиле, необходимо обратить внимание на кнопку в центре блока управления. В кондиционерах «Panasonic» имеется кнопка включения, а в «Halla» такого функционала не имеется

Схема отопителя Приора с кондиционером отличается в зависимости от того, какой фирмы оборудование установлено. Мы выделили основные и наиболее весомые отличия:

1. Компрессор в Panasonic используется лопастной, роторный на 120 куб. см, а в Halla он аксиальный, на пять поршней, с наклонной шайбой и объёмом 160 куб. см.
2. В Panasonic используется конденсатор с ресивером и вентилятором закрепляется на кузове, а в корейском аналоге конденсатор с ресивером и двумя спаренными электровентиляторами крепятся к радиатору. Объём заправки в кондиционере Halla больше на 100 г.
3. Распределитель воздуха в Панасонике используется штатный оригинальный, располагается в салоне, а в аналоге — с моторедуктором.

Принцип устройства

Дальше разберём схему кондиционера «Panasonic», которая состоит из таких составляющих:

1. Компрессор установлен однозаходный роторный с тремя лопастями. Этот элемент нагнетает необходимое давление и поддерживает циркуляцию хладагента. Компрессор находится под генератором.
2. Конденсатор — это теплообменник, который обеспечивает охлаждение для газообразного хладагента, превращая его в жидкое состояние. Этот механизм располагается на рамке радиатора.
3. Испаритель также является теплообменником, его назначение заключается в охлаждении и осушении воздуха перед тем, как он попадёт в салон. Находится этот прибор в корпусе отопителя.
4. Ресивер имеет форму металлического цилиндра, который соединяется с конденсатором. Этот механизм обеспечивает аккумулирование жидкого хладагента, отделение влаги и мусора. Внутри ресивера имеется фильтр-осушитель.
5. Трубопроводы.

Вот такой элемент добавляется в устройство печки Приора с кондиционером. Теперь, когда вам известно устройство печки в Ладе Приора, устранить поломки будет намного легче.

ПРИВЕТСТВУЮ ВАС ДРУЗЬЯ

НУЖНА ПОМОЩЬ в распиновке разъема на блок управления печкой от приоры ! на просторах интернета есть все распиновки приоровских блоков кроме этого)) хочу попробовать установить этот блок ! для информации есть кондей электрокран газель одна заслонка ноги (откр-закр) заслонка циркуляции воздуха с улицы (откр -закр) заслонка циркуляции воздуха в салоне( (откр-закр)зимой закрыта летом открыта при включ.кондее) поток воздуха на лоб стекло постоянно ! ну вот пока и все жду ваших советов !В ОБЩЕМ НАШЕЛ Я СХЕМУ И РЕБЯТА ПОМОГЛИ но у меня не срастухи с подключением кондера не реагирует .хотя кнопка загорается, хз в чем причина .также питание на моторчик печки идет как то по другому, а это надо все менять ((( кидаю схемы сюда может кому и пригодиться ! буду думать какой блок еще можно поставить !

Ремонт, диагностика и замена заслонки печки на Лада Приора

Комфортная температура в салоне Лада Приора при низких температурах поддерживается с помощью печки. При её поломке появляются шумы в работе отопителя, утрачивается возможность регулировки температуры, направления и интенсивности воздушного потока. В большинстве случаев источники проблем – моторчик или заслонка печки Лада Приора, которые выходят из строя.

Устройство отопителя на Приоре

Система отопления на Лада Приора жидкостного типа конструктивно связывается с системой охлаждения двигателя, в её состав входит:

• радиатор или теплообменник системы отопления;
• вентилятор, подающий воздух в салон;
• заслонка, регулирующая температуру воздуха;
• редуктор заслонки печки;
• заслонка распределителя потоков по дефлекторам;
• дефлекторы.

Вышедшая из строя заслонка отопителя на Приоре не закрывается полностью, поэтому теплый поток смешивается с холодным воздухом, не прогреваясь до нужной температуры и в салоне всегда прохладно и некомфортно. Чтобы устранить проблему, требуется снять, заменить или отремонтировать моторедуктор заслонки печки.

Замена моторедуктора

Если не работает заслонка, то из отопителя дует горячим или холодным воздухом, при этом утрачивается возможность ее регулировки. В такой ситуации моторедуктор салонного отопителя подлежит замене.

Замена заслонки на Приоре начинается с поднятого капота и снятия дворников. Для этого снимаются пластмассовые крышечки и ключом на 14 откручиваются гайки, после чего они легко убираются. Далее демонтируется левое и правое жабо, сняв резиновую накладку, защитные пластмассовые колпачки и открутив шесть винтов. Затем снимается пластиковая шумоизоляция подкапотного пространства, шланг системы охлаждения, проходящий сквозь нее аккуратно отсоединяется от расширительного бачка, затем снимается сам бачок. Чтобы не сливать охлаждающую жидкость, отверстия в нем нужно заткнуть.

Для осмотра моторедуктора отопителя, снимается кронштейн крепления расширительного бачка, открутив два болта под крылом, сняв защиту над левым передним колесом. После этого демонтируется моторчик дворников и трапеция.

Теперь проводится демонтаж узла, предварительно требуется аккуратно отсоединить датчик заслонки печки и контакты электропитания. После этого устанавливаете и проверяете новую запчасть, все собираете в обратном порядке, и замена моторедуктора печки завершена.

Видео:Замена моторедуктора печки Лада Приора (Lada Priora)

Ремонт моторедуктора

В большинстве случаев посторонние звуки, который издает привод заслонки отопителя на Приоре, связан с растрескиванием пластмассовой шестерни. При срезании ее зубцов механизм перестает работать нормально. Заменить ее достаточно сложно, но возможно. После демонтажа редуктора освободите спрессованную пластмассовую крышку и отогните ее, затем аккуратно снимите.

Внимательно осмотрев механизм, определите, какие шестерни вышли из строя, и установите новые. Определите состояние коллектора, подшипников и щеток механизма. Подшипники смажьте силиконовой смазкой, которая не вредит другим элементам конструкции. Если после сборки система функционирует нормально, замена моторедуктора печки не потребуется.

Регулировка заслонки печки

Иногда причиной того, что салон автомобиля остается холодным, становится то, что не открывается заслонка отопителя, несмотря на то, что моторедуктор пытается повернуть ее в нужное положение. В большинстве случаев виноват регулятор заслонки, который отвечает за ее установку в нужное положение.

Такое возможно на заслонках печки как с кондиционером, так и без кондиционера из-за забитого салонного фильтр, который нужно менять своевременно. Пыль и листья мешают механизму заслонки открываться нормально.

Другая причина того, что тонкую пластмассу заслонки при высоких температурах в магистрали отопления попросту коробит, и она перестает доходить до нужного положения. В результате переключение печки в разные режимы не происходит или потоки распределяются неравномерно. Чаще всего регулятор заслонки остается в положении «в лицо», а вот обдув стекла не происходит.

Если не переключается заслонка, можно снять панель между креслами водителя и пассажира, она находится непосредственно за центральными решетками отопителя. Иногда просто требуется поменять уплотнитель, к которому она прижимается, или убрать мусор, набившийся в нее. После этого нужно проверить заслонку отопителя в работе и можно собирать панель.
