Насос охлаждающей жидкости: устройство и принцип работы

Признаки неисправности помпы

В процессе эксплуатации авто водяной насос изнашивается естественным образом. Наибольшую нагрузку испытывают 2 детали – подшипник и сальник, они чаще всего и выходят из строя. Крыльчатка и шкив ломается значительно реже. Неполадки проявляются так:

1. На месте постоянной дислокации автомобиля возникают пятна антифриза.
2. Охлаждающей жидкостью забрызгана торцевая стенка мотора и близлежащие агрегаты. Если механизм защищен кожухом, становятся заметны потеки тосола в нижней части.
3. На работающем двигателе слышен гул или треск со стороны помпы.
4. Силовой агрегат глохнет на ходу, температура охлаждающей жидкости подскакивает до максимума.

Возникающие под машиной пятна всегда должны настораживать водителя. Если в подкапотном пространстве сухо, а на асфальте заметна протечка, снимите защитную крышку газораспределительного механизма. Обнаружив в районе помпы сырость, выполните простую диагностику: ослабьте приводной ремень и покачайте рукой шкив перекачивающего устройства. Заметный люфт вала – явный признак, что пора менять насос системы охлаждения двигателя.

Если вам удалось уловить шум, издаваемый разбитым подшипником помпы, немедленно диагностируйте его на предмет люфта. Способ проверки идентичен: следует добраться до шкива, ослабить натяжение ременной передачи и покачать его рукой.

Когда мотор заглох в процессе движения, а датчик показывает температуру более 120 °С, значит, худшее уже случилось. Вал насоса заклинил, а ремень ГРМ порвался либо соскочил. Остается надеяться, что клапаны двигателя не встретились с поршнями и не загнулись.

При обрыве ремня привода генератора мотор не заглохнет, но включится индикатор зарядки аккумуляторной батареи, а температура неизбежно подскочит (ведь насос перестал качать жидкость). Сразу выключайте двигатель и принимайте меры по эвакуации автомобиля в гараж или на автосервис.

Последствия езды с пробитой прокладкой

Эксплуатировать автомобиль, где антифриз попадает в масло, запрещено. В чем причина? Сама жидкость, несмотря на свою ядовитость, не причиняет вреда мотору. Но опасность представляет этиленгликоль, который содержится в ОЖ. Если он смешивается с маслом, в результате образуются абразивные частицы. Из-за этого существует риск появления задиров.

Что происходит, когда антифриз попадает в блок цилиндров? Далее он взаимодействует с маслом, и образуются отложения в виде эмульсии. Это приводит к уменьшению диаметра каналов. Смазка и антифриз не способны нормально циркулировать. В итоге мотор работает с недостаточным давлением масла и перегревается. Также загрязняется существенно масляный фильтр.

Само масло, разбавленное ОЖ, теряет свои смазывающие и защитные свойства. Это снижает ресурс ДВС и грозит большими затратами на ремонт.

Ремонт помпы своими руками

Центробежный насос охлаждающей жидкости двигателя представляет собой разборной узел. Если Вы по какой-либо причине решите отказаться от установки новой помпы и начнете ремонт имеющегося насоса, тогда существует возможность замены отдельных его элементов. Можно попытаться заменить подшипники центробежной помпы, вал, крыльчатку и т.д. Такой подход иногда позволяет снизить стоимость ремонта, но найти нужные запчасти не всегда удается в свободной продаже.

Необходимо отметить, что доступ к насосу для его частичной или полной разборки зачастую затруднен. Некоторые модели автомобилей устроены так, что Вам будет необходимо сначала немного открутить подушки силового агрегата.  Делать это нужно будет снизу, так что очень желательно наличие смотровой ямы, определенных навыков и подручного инструмента.

Общее описание агрегата

Что касается насоса охлаждающей жидкости с механическим приводом, то обычно такой привод производится от коленчатого вала или же распределительного вала с двигателя. Для их соединения используется ременная передача. Если речь идет об электрическом приводе, то необходима установка электродвигателя, который будет снабжен системой управления. Как уже говорилось ранее, основная модель насоса охлаждающей жидкости — это центробежный.

Устройство такого приспособления включает в себя рабочее колесо, которое устанавливается на вал со шкивом. Эти элементы, в свою очередь, монтируются в корпус. Этот защитный чехол обычно изготавливается из чугуна или же из литого алюминия. Обязательным элементом является уплотнительная прокладка, которая располагается между блоком цилиндров, и насосом с охлаждающей жидкостью.

Рабочее колесо — это элемент, который занимается непосредственным обеспечением циркуляции, обычно его еще называют крыльчаткой. Выполняется эта деталь в виде нескольких лопастей, имеющих специальную форму. Место установки данного элемента — это приводной вал.

Разборку насоса рекомендуется проводить в следующем порядке:

отвернуть болты крепления вентилятора и снять вентилятор и шкив со ступицы

Для снятия ступицы следует использовать съемные болты или специальный съемник;
отвернуть торцовым ключом гайки крепления корпуса крыльчатки к корпусу подшипников, разъединить их, слегка постукивая по ним деревянным молотком, снять прокладку, осторожно отделяя ее от корпуса отверткой;
при помощи отвертки снять уплотнитель в сборе, уплотнительную текстолитовую шайбу, затем разъединить резиновую манжету с пружиной;
снять замочное кольцо переднего подшипника с помощью пассатижей;
отвернуть болт крепления крыльчатки на валу насоса, придерживая отверткой от проворачивания вал, снять крыльчатку с вала при помощи съемника;
выпрессовать вал с подшипниками в сборе из корпуса на прессе;
вывернуть масленку и контрольную пробку;
закрепить вал насоса в тисках, снять стопорное кольцо и водосбрасывающую шайбу;
спрессовать подшипники с вала на верстачном прессе, при этом одновременно спрессовываются передний и задний подшипники и освобождается распорная втулка, находящаяся между подшипниками.

Перед сборкой нужно промыть детали насоса, очистить от коррозии корпус насоса, проверить годность деталей. При сборке насоса необходимо следить за наличием торцового зазора между крыльчаткой и корпусами подшипников и насоса. Сборку насоса следует производить в последовательности, обратной разборке. Торцовые поверхности уплотнительной текстолитовой шайбы нужно смазать тонким слоем графитной смазки, после чего шайбу необходимо закрепить обоймой. Шпильки при замене рекомендуется ввертывать в корпус, предварительно смазав суриком или резиловой смолой.

Признаки неисправности помпы

Существует всего шесть основных признаков «умирающей» помпы, по которым можно судить о том, что насос частично (и даже полностью) вышел из строя и подлежит замене. Так, к таким симптомам относится:

Посторонние шумы. Зачастую частично неисправная водяная помпа системы охлаждения при работе издает «нездоровые» шумящие или «подвывающие» звуки. Они могут быть вызваны значительным износом подшипника и/или тем, что крыльчатка помпы при вращении касается ее корпуса. Это также возникает по причине частичного выхода подшипника из строя.

Люфт шкива помпы. Он возникает по причине повреждения или естественного износа его подшипника вращения. Диагностику в данном случае можно провести достаточно просто, достаточно пошатать вал помпы из стороны в сторону пальцами. Есть люфт имеет место, то он будет хорошо ощущаться тактильно

Обратите внимание, что образование люфта приближает момент, когда сальник помпы будет негерметичен и будет пропускать охлаждающую жидкость.

Появление течи. Так, антифриз может подтекать как из уплотнителя, так и из других мест, например, корпуса и крыльчатки

Тосол или антифриз в данном случае можно увидеть на корпусе помпы, месте ее крепления, некоторых элементах подкапотного пространства под помпой (зависит от конструкции конкретного автомобиля) или же просто на земле под автомобилем.

Появление запаха антифриза. В частности, его можно будет ощутить не только в подкапотном пространстве (при открытии капота), но и в салоне, поскольку его испарения будут попадать в салон через систему вентиляции. Тосол имеет сладковатый запах, иногда с привкусом спирта.

Несоосность крепления. В частности, в отношении к шестерням привода ГРМ, а также натяжным роликам. Это можно увидеть визуально, либо приложив какой-либо ровный предмет (например, линейку) в одной плоскости с роликами и помпой. В этом случае нередко возникает ситуация, когда подъедает ремень.

Значительное повышение температуры двигателя. И не только двигателя, но и охлаждающей жидкости, о чем будет свидетельствовать сигнальная лампа на приборной панели. В критических случаях возникает банальное закипание тосола, и из радиатора будет идти пар. Однако такая является критичной и при ее возникновении пользоваться автомобилем запрещено!

При появлении хотя бы одного из перечисленных выше признаков неисправности водяной помпы автомобиля необходимо выполнить дополнительную диагностику, как помпы, так и неисправностей системы охлаждения. Когда проявились первые признаки умирающей помпы ехать еще можно, но как долго, неизвестно, и лучше не испытывать судьбу. В одних случаях машина может протянуть 500…1000 километров, а в других не проедет и сотни. В любом случае с системой охлаждения шутки плохи, и нужно выполнять ее диагностику и ремонт вовремя и в полном объеме.

Зачастую помпу меняют вместе с парной (второй) заменой ремня ГРМ по регламенту автомобиля. При этом полезно заменить и антифриз на новый.

В зависимости от марки и качества водяной помпы системы охлаждения регламентом предписывается ее замена приблизительно через 60 тысяч километров пробега (зависит в каждом конкретном случае, и предписывается автопроизводителем, соответствующую информацию можно найти в мануале).

Это интересно: Сварка кузова автомобиля: как правильно сделать её своими руками

Как заменить насос в стиральной машине

При длительной эксплуатации стиральной машины может выйти из строя помпа, которая откачивает воду из бака. Если это произошло в процессе стирки, на дисплей выводится соответствующий код ошибки (в зависимости от модели). Это означает, что требуется замена насоса в стиральной машине.

Прежде чем помпа окончательно выйдет из строя, при сливе она издает скрип или потрескивание и плохо откачивает воду. При появлении посторонних шумов, не затягивайте с ремонтом. Когда устройство заклинит при стирке, заменить насос в наполненной водой машине будет значительно сложнее.

В различных моделях доступ к откачивающему устройству происходит с определенной стороны. Рассмотрим особенности замены помпы в самых популярных моделях.

Замена без разборки корпуса

В стиральных машинах Самсунг, Индезит, LG, Whirlpool, Ardo, Ariston, добраться до помпы можно через нижнюю часть корпуса. Благодаря съемной крышке обеспечивается удобный доступ к внутренним деталям. Рассмотрим, как быстро снять насос в стиральной машине этих производителей:

Прежде, чем приступить к работе, перекройте воду и обесточьте машинку

Эти меры предосторожности никогда не помешают

• Чтобы добраться до помпы, машинку достаточно положить набок. Не забудьте предварительно застелить пол.
• После этого снимите нижнюю крышку: она держится на болтах или защелках.
• Отключите провода, подающие питание на помпу: для этого необходимо разъединить контакты на защелках.
• Насос к корпусу машинки крепится винтами: откручиваем их и освобождаем устройство.
• Подготовьте вместительную емкость для слива воды из бака.
• Следующий шаг – ослабьте зажимы и снимите патрубки, после чего слейте воду в подготовленную емкость.
• Помпу нужно достать из корпуса машинки.

Насос зафиксирован на улитке (конструкции с патрубками) при помощи винтовых зажимов или защелок. Также встречается комбинированный способ. Улитку нужно предварительно промыть водой и очистить, и только после этого одеть и зафиксировать новую помпу.

Чтобы исключить протекание, используйте силиконовый герметик в процессе одевания патрубков.

Теперь остается собрать все в обратной последовательности: подключить разъем электропитания, установить улитку на место, одеть крышку и установить машинку.

Замена с частичной разборкой корпуса

Теперь рассмотрим, как заменить насос у Zanussi, Electrolux. В этих моделях доступ к помпе производится через снимающуюся заднюю крышку. Чтобы убрать ее, нужно:

• Снять сливной шланг с фиксаторов и вылить всю воду с машинки.
• Выкрутить винты и освободить верхнюю, а потом заднюю крышку.

Теперь нужно добраться до откачивающего устройства и отключить питающие провода, а также ослабить, а затем снять хомуты и патрубки. После того, как вы это сделаете, доходит очередь до демонтажа улитки и старого насоса, а затем – установки нового откачивающего агрегата. Как и в предыдущем случае, все ставится на место в обратной последовательности.

В устройствах Bosch, AEG, Hansa, Siemens, доступ к насосу можно получить, только сняв переднюю часть корпуса. Это осложняется тем, что здесь расположено окно загрузки с резиновой манжетой и требуется снимать электронную панель управления. Самостоятельно делать это не рекомендуется: можно повредить электронику или манжету. Поэтому лучше вызвать мастера из сервисного центра.

Мы рассмотрели, как производится замена насоса в стиральной машине в устройствах разных брендов. В некоторых из них это легко делается своими руками, а для ремонта других, лучше обратиться в сервисный центр.

Разборку насоса рекомендуется проводить в следующем порядке:

отвернуть болты крепления вентилятора и снять вентилятор и шкив со ступицы

Для снятия ступицы следует использовать съемные болты или специальный съемник;
отвернуть торцовым ключом гайки крепления корпуса крыльчатки к корпусу подшипников, разъединить их, слегка постукивая по ним деревянным молотком, снять прокладку, осторожно отделяя ее от корпуса отверткой;
при помощи отвертки снять уплотнитель в сборе, уплотнительную текстолитовую шайбу, затем разъединить резиновую манжету с пружиной;
снять замочное кольцо переднего подшипника с помощью пассатижей;
отвернуть болт крепления крыльчатки на валу насоса, придерживая отверткой от проворачивания вал, снять крыльчатку с вала при помощи съемника;
выпрессовать вал с подшипниками в сборе из корпуса на прессе;
вывернуть масленку и контрольную пробку;
закрепить вал насоса в тисках, снять стопорное кольцо и водосбрасывающую шайбу;
спрессовать подшипники с вала на верстачном прессе, при этом одновременно спрессовываются передний и задний подшипники и освобождается распорная втулка, находящаяся между подшипниками.

Перед сборкой нужно промыть детали насоса, очистить от коррозии корпус насоса, проверить годность деталей. При сборке насоса необходимо следить за наличием торцового зазора между крыльчаткой и корпусами подшипников и насоса. Сборку насоса следует производить в последовательности, обратной разборке. Торцовые поверхности уплотнительной текстолитовой шайбы нужно смазать тонким слоем графитной смазки, после чего шайбу необходимо закрепить обоймой. Шпильки при замене рекомендуется ввертывать в корпус, предварительно смазав суриком или резиловой смолой.

Помпа Словарь автомеханика

Volkswagen Passat 1.9 tdi Бортжурнал реставрация Водяного насоса

Помпа, она же водяная помпа двигателя автомобиля — это насос создающий принудительную циркуляцию охлаждающей жидкости в системе охлаждения ДВС. Предназначается водяной насос для организации круговорота антифриза или другого состава в системе охлаждения. Неисправность помпы ведет к серьезному нарушению внутреннего теплового режима двигателя, из-за чего он довольно быстро «закипает».

Доводить до этого нельзя, поэтому чтобы удостовериться, что помпа двигателя работает, нужно периодически слушать и осматривать мотор, чтобы вовремя выполнить ремонт или замену вышедшего из строя узла.

Конструкция водяной помпы

Устройство помпы в большинстве автомобилей очень похожее, особенно это касается отечественных машин. И искать, где находится помпа, долго тоже не придется, так как она приводится в действие ремнем ГРМ и располагается возле радиатора.

Конструктивно помпа выглядит следующим образом: в крышке крепится вал. На него насажена крыльчатка, движение которой инициирует перемещение жидкости в системе. С другой стороны вала монтируется приводной шкив, и в некоторых моделях автомобилей еще вентилятором. Через ремень ГРМ и приводной шкив на вал передается энергия вращения двигателя, вал приводит в действие крыльчатку и вся система работает.

Устройство помпы.

Между корпусом и крыльчаткой монтируется сальник, с износом которого связаны многие проблемы помп. Если этот сальник плохой, антифриз или тосол постепенно просачивается в полость к подшипникам, вымывая их смазку. Из-за этого подшипники начинают работать гораздо громче и быстро изнашиваются, что ведет к заклиниванию помпы.

Причины и последствия поломки водяной помпы

Поскольку помпа автомобильная является довольно простым механизмом, ломается она не слишком часто, особенно при нормальном уходе за двигателем. Тем не менее, даже самая надежная помпа может выйти из строя. Причин поломки может быть несколько, среди них:

• износ узлов устройства, в том числе старение сальника;
• изначально низкое качество помпы;
• непрофессионально выполненный ремонт.

Если система остается герметичной, но помпа не инициирует циркуляцию по ней жидкости, это приводит к повышению температуры двигателя, о чем будут свидетельствовать показания датчика на приборной панели. Непродолжительная езда в таком режиме приведет к закипания радиатора или заклиниванию двигателя.

При возникновении течи помпы нужно как можно быстрее предпринять действия по её устранению.

Другим признаком поломки помпы является течь антифриза в зоне ее установки. Если протечка не очень сильна, это не так страшно, поскольку циркулирующая в системе жидкость все равно будет нормально выполнять свои функции, просто ее нужно регулярно доливать. Но все же при обнаружении такой поломки лучше всего сразу ее устранить, ведь течи имеют свойство увеличиваться в интенсивно эксплуатируемых двигателях.

Распространенные поломки водяной помпы

Видов поломок, по которым водяная помпа может выйти из строя, не очень много, что обусловлено относительной простотой ее конструкции. Наиболее распространенными являются:

Проблемы с крыльчаткой наиболее часто возникаемые, но клин подшипников тоже случается.

поломка крыльчатки; ухудшение крепления крыльчатки на валу; заклинивание подшипника; ухудшение плотности соединений из-за вибраций двигателя, ведущее к просачиванию охлаждающей жидкости.

Ремонт водяной помпы

Помпа двигателя является ремонтопригодным разборным узлом. Здесь есть возможность заменить как весь механизм, так и отдельные его элементы, например подшипники. То, что помпа автомобильная не обязательно должна заменяться полностью, не может не радовать, поскольку это позволяет существенно удешевить ремонт. Правда, доступ к этому узлу для его частичной или полной разборки бывает затруднен. Так, в некоторых моделях автомобилей для этого необходимо частично откручивать подушки двигателя, работая снизу из смотровой ямы. Очень часто замена помпы производится при каждой второй замене ремня/цепи ГРМ, но при возникновении симптомов неисправности водяного насоса меняют и раньше, все зависит от качества детали и уровня выполнения работы при предыдущей смене привода ГРМ и самой детали.

Связанные термины

Почему ломается помпа на автомобиле

Что такое помпа и почему она может сломаться? Этот вопрос задают многие начинающие автовладельцы на тематических форумах в сети. Так называется насос, который создаёт циркуляцию охлаждающей жидкости в системе охлаждения двигателя.

Конструкционно помпа представляет из себя корпус с помещённым в него насосом невысокого давления

Сама по себе деталь является очень простым устройством, поэтому и ломается крайне редко. Если владелец надлежащим образом следит за своей машиной и своевременно проходит все необходимые процедуры и ТО, то вероятность поломки сводится к нулю. Однако заботливый автовладелец — это редкость. Поэтому помпа без ухода и контроля её состояния в один «прекрасный» день может сломаться и перестать прогонять антифриз по системе охлаждения.

Причин выхода из строя всего три:

1. Выработка ресурса (сильный износ узлов, в том числе физическое старение сальника).

2. Изначальный брак (низкое качество изделия по вине производителя).

3. Замена детали или её ремонт, выполненный с пренебрежением или некачественно.

Признаки неисправности

Главное в работе системы охлаждения мотора — это её герметичность. Если система разгерметизировалась, то даже работоспособная помпа не сможет справиться с необходимостью циркуляции антифриза.

Однако определить неисправность можно и без специальных приборов или исследований. Водителю достаточно внимательно следить за качеством работы двигателя и показаниями приборов на панели в салоне.

Свист

Первый признак, который свидетельствует о поломке водяной детальки — это характерный свист. Звук образуется потому, что в системе охлаждения резко понижается давление жидкости из-за отсутствия постоянной циркуляции.

Свист издаёт выработанный подшипник. Чтобы убедиться, что свистит действительно помпа, а не генератор или ГРМ, нужно ослабить натяжку ремня и проверить люфт, то есть покачать за шкиф насоса. Если свистящие звуки не прекращаются, значит, он вот-вот выйдет из строя. Единственный вариант — сразу её заменить на новую.

Течёт антифриз

Это одна из самых частых проблем, которую автовладелец может исправить своими руками. При осмотре места посадки помпы можно увидеть подтёки охлаждающей жидкости. Если антифриз выделяется небольшими порциями, то причин для паники пока нет. Вполне возможно, что сальник (уплотнительная резинка) сильно износился и нуждается в замене.

Автомобиль можно некоторое время эксплуатировать, однако рекомендуется как можно быстрее заменить сальник, так как в случае его полного повреждения выйдет из строя и сама деталь. Замена сальника — одна из самых простых операций, которая под силу даже новичку. Для этого необходимо выкрутить помпу из посадочного гнезда, убрать старый сальник, чистой тряпочкой протереть место посадки, установить новую резинку и установить помпу обратно. Процедура занимает от силы две-три минуты.

Есть люфт

На глаз люфт определить невозможно. Однако можно услышать характерный вой — значит, проблема системы охлаждения двигателя кроется в люфте подшипника насоса. Замена подшипника — операция довольно сложная, так как требует точного «вбивания» нового подшипника в корпус помпы. Гораздо проще сразу заменить всю деталь, так как стоимость нового подшипника практически такая же, как и у новой помпы.

При замене теплообменника потекла помпа

Теплообменником называют радиатор. Часто после установки нового радиатора помпа начинает вести себя весьма «капризно» — например, из-под неё начинает подтекать антифриз. Это связано с неправильной установкой прокладок. Под радиатором располагаются прокладки разного рода, если одну из них укрепить не той стороной или пренебрежительно зафиксировать, то течь помпы неизбежна.

Принцип действия насоса и его конструкция

В автомобилях достаточно простое устройство помпы. Ее корпус одновременно выполняет функцию крепежного фланца. Он оснащен несколькими отверстиями, через которые агрегат фиксируется на БЦ.

За счет того, что корпус изготовлен из алюминия, удается минимизировать влияние коррозионных процессов, а также уменьшается масса готового изделия. В конструкцию также входят:

• в центральное отверстие корпуса впрессован главный вал с подшипниками качения;
• на консольном конце вала располагается жестко зафиксированная пластиковая или алюминиевая крыльчатка;
• внешний хвостовик вала оборудован шкивом (используются ручьевые или зубчатые модели);
• предотвратить вытекание тосола и обеспечить герметичность конструкции помогает уплотнительный сальник.

Фланец помпы может прикручиваться как напрямую к блоку, так и через переходник, чтобы обеспечить соосность ременной передачи, не изымая крыльчатки из потока антифриза. Под фланцем производители монтируют прокладку.

Исходя из устройства и способа крепления, становится понятным принцип работы перекачивающего антифриз узла. Вращение на вал и далее крыльчатку передается посредством ременной передачи. При увеличении частоты оборотов коленвала растут обороты на крыльчатке, что способствует интенсивной циркуляции по каналам.

Производители гарантируют бесперебойную работу помпы в течение 40-140 тыс. км пробега. Ресурс зависит от бренда и модели транспортного средства. Отечественные авто располагаются ближе к нижнему значению интервала.

Автономное электрооснащение насосов не нашло широкого распространения среди конструкций охлаждающих систем. Это связано с дополнительным удорожанием готового продукта и некоторым снижением степени надежности.

Признаки

Если антифриз попадает в масло, как определить это? Есть несколько признаков, на которые следует обратить внимание:

• Уровень охлаждающей жидкости. На исправном двигателе он не должен меняться при эксплуатации. Однако если уровень хоть и незначительно, но снижается, это может говорить о том, что антифриз попадает в масло двигателя.
• Выхлопные газы. Выхлоп становится более белым и густым. При работе двигателя образуется специфический пар. Но нужно понимать, что такое явление считается нормальным в сильный мороз. Однако если за окном плюсовая температура, это явный признак того, что антифриз попадает в масло.
• Свечи. Электроды свечей будут залиты тосолом и издавать характерный запах.
• Масло. Оно в случае попадания антифриза меняет свой оттенок, а также структуру. Обычно масло становится почти белым.
• Эмульсия на маслозаливной горловине. Она может напоминать густой «майонез».

avtoexperts.ru

Водяная помпа в двигателе служит для создания постоянной принудительной циркуляции охлаждающей жидкости в системе охлаждения.

Новая помпа Hepu P657 для мотора TSI. Фото — drive2.ru

Устройство

Помпа представляет собой литой корпус, внутри которого расположен вал с жестко закрепленной на нем крыльчаткой. Вал опирается на два подшипника. Для герметичности узла на валу насоса установлен сальник. На конце вала закрепляется шкив для приведения насоса в рабочее состояние.

Схема

Расположение

На большинстве двигателей водяной насос расположен в передней части двигателя. При этом насос может быть закреплен неподвижно, а может и служить в качестве натяжки для ремня генератора, например, в двигателях «Opel».

Водяная помпа в двигателе 1.8 TSI

Привод насоса

Вращение вала помпы осуществляется с помощью приводного ремня от коленчатого вала двигателя. При ослаблении натяжки ремня производительность помпы резко падает, что ведет к повышению температуры охлаждающей жидкости (антифриза) и может закончится перегревом двигателя и его заклиниванием. Как следствие подобные ситуации приводят к сложному и дорогостоящему ремонту силовой установки, либо ее замене.

Признаки неисправности водяного насоса:

• Течь охлаждающей жидкости через дренажное отверстие или из-под посадочной поверхности;

• Шум, скрежет, визг при работе помпы;

• Люфт вала насоса;

• Заедание вала при прокручивании;

• Следы коррозии и ржавчины на элементах насоса;

• Износ подшипников или вала помпы;

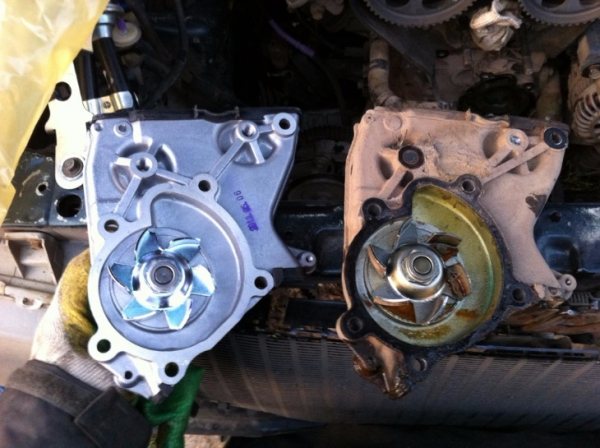

Слева новая помпа

Причины появления неисправностей

Течь антифриза через отверстие для дренажа является следствием загрязнения охлаждающей жидкости. Требуется выполнить промывку системы и смену жидкости.

Утечка из-под посадочной поверхности вызвана неправильной установкой насоса:

• Некачественная прокладка;

• Несимметричная затяжка корпуса при монтаже;

• Появление кавитационных раковин на теле помпы.

Шум при работе и люфт вала насоса вызван износом подшипников вала или самого вала.

Заедание вала при прокручивании вызвано подклиниванием подшипника.

Коррозия и ржавчина на деталях насоса является следствием грязной охлаждающей жидкости.

Преждевременный износ подшипников и вала водяного насоса часто вызван перетяжкой приводного ремня, несоосностью шкивов привода или неисправностью торцевого уплотнения, когда жидкость попадает в подшипники, вымывая заложенную смазку.

При приобретении новой помпы необходимо проверить чистоту вращения вала. Вал должен проворачиваться без заеданий равномерно при полном проворачивании. Если чувствуется заедание в какой –либо точке вращения, это говорит о некачественных подшипниках и от приобретения такого насоса лучше сразу отказаться.

Для поддержания помпы всегда в исправном состоянии рекомендуется периодически проходить диагностику системы охлаждения.

Рекомендуется для продления срока эксплуатации насоса всегда заливать предписанную заводом-изготовителем охлаждающую жидкость и своевременно производить ее замену, согласно регламента техобслуживания автомобиля.

Признаки неисправности помпы

В машине в процессе работы происходит естественный износ всех механических элементов. Значительной нагрузке подвергаются герметизирующая манжета и подшипник, которые и выходят из строя чаще остальных деталей. Реже поломки происходят со шкивом или крыльчаткой.

Признаки поломки помпы удастся заметить по следующим факторам:

1. Не снимая насос, тестировать нужно по наличию пятен антифриза под автомобилем на местах длительной парковки.
2. Во время работы как на боковых стенках, так и внизу происходит забрызгивание пространства антифризом. Когда в конструкции предусмотрен защитный кожух, то симптомы проявляются в виде потеков в нижней области кожуха.
3. Неисправности или повреждения можно услышать во время работы мотора. Появляются посторонние шумы в виде треска или гула в области установки насоса.
4. На шкале приборов термометр выводит значения, выше предельно допустимых. После этого может часто глохнуть мотор.

Водителя должны всегда настораживать образующиеся после стоянки пятна под машиной в области подкапотного пространства. Чтобы лучше рассмотреть потенциальный участок протечки, рекомендуем открутить крепеж защитной крышки ГРМ. Если обнаруживается избыточная влажность, то рекомендуем провести простые диагностические мероприятия:

• мотор полностью выключаем и ставим машину на ручник;
• удаляем крышку газораспределительного механизма;
• ослабляем натяг ременной передачи на шкиве помпы;
• пробуем прикладывать небольшое усилие к валу, покачивая его в посадочном гнезде вправо/влево.

Ощущаемый люфт вала является одним из главных признаков, после появления которых необходимо озаботиться заменой водяного насоса в автомобиле. Если удалось услышать явные шумы со стороны помпы, то также необходимо провести диагностику вала.

Негативные опасения могут подтвердиться, когда во время езды заглохнет мотор, а в это время на датчике будет критичная температура, например, выше 1200С. Это – свидетельство заклинивания вала насоса либо слетевшего ремня, либо разорвавшегося ремня ГРМ. В худшем варианте развития событий дополнительно окажутся согнутыми от поршней клапаны.

Если оборвется ремень генератора, то водитель сможет это опознать по загоревшемуся индикатору на приборной панели, обозначающему отсутствие зарядки АКБ, одновременно станет заметно повышаться температура. Водителю рекомендуем максимально быстро глушить мотор и эвакуировать машину на станцию техобслуживания.

Вступление

 ВАЗ 2107 является одним из самых популярных автомобилей в СНГ, эта популярность обуславливается тем, что данное авто дешевое и неприхотливое в обслуживание, на него очень много запчастей и как правило стоит они довольно дешево. «Семерка» появилась на свет в далеком 20 веке и с тех пор практически не изменилась за исключением двигателя, изначально на 2107 устанавливался карбюраторный двигатель, затем инжекторный.

В данном авто имеется множество узлов, которые довольно часто выходят из строя, одним из таких узлов является водяной насос (помпа).

В статье рассказывается о помпе на автомобиле ВАЗ 2107, а именно об ее замене, неисправностях, ремонте и многом другом.
