Наиболее частые ошибки при подключении

Проблемы, которые могут возникнуть при соединении:

• Сканер не подключается к ЭБУ. Такое может случиться по нескольким причинам: прибор не подходит для марки/модели авто, неверно подобран переходник или программа. Иногда водитель забывает пройти инициализацию. Реже подключения не происходит из-за банальной механической поломки – вышел из строя предохранитель, который отвечает за работу разъема OBD II.
• ELM327 не показывает данные в реальном времени (например, расход топлива). Дело в том, что данная функция доступна только во время движения автомобиля.
• Автосканер не считывает или не сбрасывает ошибки. Часто для активации устройства нужен работающий двигатель, поэтому достаточно просто запустить мотор. Некоторые дешевые модели ELM327 не умеют обнулять ошибки ABS, это решаемо, но требуется модификация прибора.

Как работает OBD сканер автомобиля

Нашел довольно интересную программу Car Scanner ELM OBD2. Утилита бесплатная, а при помощи встроенной покупки можно отключить рекламу, разблокировать пару незначительных опций и отблагодарить разработчика.

Как настроить работу по смартфону: подключаем сканер к OBD2 разъему автомобиля, включаем зажигание, запускаем приложение сканера на iPhone и подключаемся к нему.

Можно просто повернуть ключ в первое положение для подачи питания на электроприборы. Однако, в таком случае часть возможностей сканера, которые связаны с работой механизмов и агрегатов, будет недоступна.

Теперь можно работать со сканером через приложение. После разрыва связи (если заглушить авто или выйти за пределы действия bluetooth) переподключение будет происходить автоматически.

Сканер будет действовать аналогично Bluetooth-модулю в аудиосистеме автомобиля. В некоторых сценариях можно не отключать сканер, эксплуатируя машину вместе с ним.

Сканер не только способен работать с ошибками центрального компьютера. Он умеет добираться до самых дальних узлов и агрегатов, считывать их показатели, замечать отклонения от нормы.

Вот пять основных возможностей таких сканеров:

Проверка версии адаптера ELM327

Существует множество программ, с помощью которых можно определить версию адаптера ELM327, одна из ELM327 Identifier. Программа работает с адаптерами ELM327 Bluetooth и Wi-fi версий. Программа посылает адаптеру AT команды и в зависимости от ответа распознает его версию. Для проверки версии сканера ELM327 необходимо провести несложные манипуляции:

• Подключить автосканер к разъему OBD2, провернуть ключ в крайнее положение.
• Подключить телефон с адаптером.
• Войти в приложение, нажать клавишу «Соединение» выбрать Ваш ELM327 и способ подключения.
• При правильном подключении начнется автоматическая проверка адаптера ELM327.
• После окончания проверки Вам будут показаны результаты команд, которые поддерживание автосканер.
• При нажатии на «Результаты» программа покажет все пункты по проверке адаптера, которые можно сохранить для дальнейшего анализа.

Перед приобретением адаптера ELM327 например в Китае, уточните у продавца версию чипа, покупайте автосканер с чипом PIC18F25k80 версии 1.5. Такой адаптер успешно пройдет проверку программой и будет работать на многих марках авто.

Что касается адаптеров ELM327 v2.1 версии, то большинство из них работают не со всеми протоколами авто, а значит могут прочитать не все модели автомобилей.

Работа по CAN линии часто происходит с ошибками и внезапными отключениями. Это происходит от того, что Китайские изготовители устанавливают недорогой чип, который не работает с прошивкой адаптера.

Проверить автосканер ELM327 можно при помощи отправки ему AT команд. Таким образом вы узнаете все ли команды понимает ваш сканер. Это необходимо сделать, т.к. многие приложения чувствительны к набору команд. Приложение ELM327 Identifier помогает провести такую проверку быстро и в автоматическом режиме.

Доступ к информации и ее обработка

Стандарт OBD-II предусматривает использование системы кодификации ошибок. Шифр ошибки состоит из одной буквы и последующих за ней четырех цифр, обозначая неисправности различных систем и агрегатов автомобиля. Доступ к информации, передаваемой с помощью системы бортовой диагностики, позволяет получить ценные данные, необходимые для более быстрого и качественного определения технического состояния автомобиля и устранения имеющихся неполадок.

В соответствии со стандартом ISO 15031, система обмена данных OBD-II имеет различные режимы считывания, обработки и передачи информации. Производители автомобилей самостоятельно решают, какие именно режимы использовать для конкретной модели автомобиля. Также производители самостоятельно определяют, какой из диагностических протоколов применять при использовании системы OBD-II.

Существует специальное оборудование для работы с данными о состоянии автомобиля по стандарту OBD-II. Приборы отличаются по функциональности и в общем случае представляют собой адаптер, подключаемый к автомобилю с помощью разъема OBD-II и к компьютеру с помощью стандартного USB-разъема. В комплекте с оборудованием поставляется программное обеспечение, благодаря которому осуществляется чтение и анализ информации.

NEXPEAK NX101

Лучший мультимарочный сканер за свои деньги, как утверждают многие пользователи. Его также можно заказать в Китае менее, чем за 500 рублей. Но при этом устройство считается довольно продвинутым и практически профессиональным. Оно довольно качественное. Имеет версию 1.5 и работает с мобильными гаджетами по Bluetooth.

Адаптер может использоваться для диагностики автомобилей множества моделей разных производителей. Подходит для американских машин с 2000 года, европейских – с 2005, азиатских – с 2008 года, российских – выпущенных после 2012 г. При этом иногда возможны проблемы с диагностированием неисправностей у некоторых совсем новых автомобилей последних годов выпуска. Считается, что это связано с заводским браком устройства.

Сканер имеет индикацию, которая показывает режим его работы. Он уходит в спящий режим, если в течение 30 минут не используется при подключении. Это позволяет избежать разряда АКБ.

Какие бывают сканеры OBD для авто

Независимые сканеры со своим блоком и экраном уходят в прошлое. Работать с ними не так удобно, да и переплачивать за не самый качественный монитор, года у каждого есть смартфон, планшет и компьютер, не стоит.

Сканер может быть выполнен в качестве кабеля с USB-A портом на втором конце. Считывание ошибок и работа со сканером ведутся через компьютер.

Некоторые сканеры оснащаются Wi-Fi модулем, создавая свою сеть для подключения компьютера или смартфона. Продвинутые модели работают и по Bluetooth.

Большинство представленных на рынке сканеров ошибок работают на модуле ELM 327 разных ревизий.

Подключаются сканеры к универсальному OBD2 разъему (On-board diagnostics), который начали устанавливать на автомобили с 1996 года.

OBD2 разъем может присутствовать на авто начиная с 1996-2002 года выпуска. Практически все легковые автомобили, выпущенные после 2002 года, имеют этот сервисный разъем.

Интерфейс программы

Если говорить про ELM 327 interface OBD 2, то он интуитивно понятен. После установки подключения необходимо дождаться, пока мигающая иконка с изображением автомобиля не перестанет моргать. Если все было правильно, то, устройство сразу начнет работать.

Разберемся, как пользоваться автосканером, а точнее, какие из иконок программы Torque нас будут больше всего интересовать:

• OBD Check Fault Code – позволяет считать и расшифровать возможные ошибки автомобиля.
• Realtime Information – счетчики, отображающие показатели параметров двигателя в реальном времени. Пользователь может самостоятельно выбирать и добавлять счетчики, которые ему нужны. Для этого необходимо нажать «Добавить экран».

Map View – отображает маршрут передвижения.

Во время движения автомобиля водитель может смотреть за показателями датчиков давления, скорости, расхода топлива и многого другого.

Если же вы хотите получать более развернутые данные о системах авто, то рекомендуется подключиться к сканеру ЭЛМ через ПК.

Для чего используется?

Сейчас OBD2 это достаточно мощный инструмент диагностики, считывания данных, сброса ошибок и т.д. Причем зачастую вы можете сделать это сами, без помощи каких-либо станций и прочих мастеров.

Например, если у вас вылезла ошибка CHECK-ENGINE, то вы можете легко и просто «прочитать» ее код, далее при помощи специальных справочников (ну или банально интернета), вы можете найти, что вызвало эту ошибку. Удалить причину самому или уже ехать на СТО зная, что у вас неисправно.

Например – «пропуски системы зажигания в таком-то цилиндре», понятно, что не работает либо свеча, либо катушка зажигания.

Зачастую ошибки (даже не глобальные) могут переводить автомобиль в аварийный режим, и вы не сможете передвигаться нормальная, мощность машины режется. Так вот, сброс такой ошибки поможет вам банально доехать до сервиса.

Еще одним из полезных особенностей является контроль за различными характеристиками, скажем температура двигателя или АКПП (для нее это важно), расход топлива, скорость, разогрев катализатора, угол опережения зажигания, данные с датчиков кислорода и т.д. Благодаря этому вы сможете понять в каком состоянии у вас различные агрегаты (скажем катализатор)

Возможности сейчас действительно впечатляют.

НУ и на верное последнее, многие могут прошивать ЭБУ, через этот разъем (не на всех авто это удается но все же). Также вы можете разблокировать те или иные функции, скажем на авто RENAULT, функции на бюджетных комплектациях машин, специально выключают (данные спидометров, поднятие стеклоподъемников, настройка света и т.д.). Так вот пир помощи OBD2 и специальных программ и устройств вы можете все это включить.

Подключение ELM 327

Специфика диагностического устройства в возможности налаживания связи со средствами передвижения, которые совместимы с ним. При этом марка ТС и протокол связи не важны. Как будет осуществляться подключение, также не имеет значения, но некоторые особенности все же присутствуют.

Версии ELM 327:

1. ELM 327 Bluetooth – совместим с компьютерами, где есть функция «Блютус». Но в основном адаптер применяют с планшетами или смартфонами, работающими под управлением ОС Android.
2. USB – этот вид появился намного раньше беспроводных сканеров, цена на них ниже. Их можно использовать с ПК или ноутбука, функционирующих на базе ОС Windows.
3. ELM327 Wi–Fi – тоже подходит для работы с ноутбука. Этой версии воспользоваться могут пользователи продукции компании Apple.

Автовладелец выбирает подходящую для себя модификацию сканера.

Подключение к Android

Чтобы подключить ЕЛМ 327 понадобиться гнездо под рулевой колодкой авто.

Внимание!

При установлении прибора на модели ВАЗ и иные ТС отечественного производства до 2006 года выпуска, то без переходника не обойтись.

Дальнейший порядок действий:

• загрузить из магазина приложений Play утилиту Torque, которая мало «весит». Данное приложение признано одним из лучших, поскольку с его помощью можно считывать неисправности системы автомобиля;
• подключить диагностический сканер к разъему;
• завести двигатель;включить Bluetooth на смартфоне или планшете;
• кликнуть на иконку «Настройки» и перейти во вкладку «Беспроводные сети Bluetooth»;
• выбрать поиск нового устройства;
• подождать отображения на дисплее перечень доступного оборудования;
• выбрать сканер и подключиться к нему. Для этой операции необходимо указать код, в основном это 0000 или 1234;
• после завершения сопряжения, нужно настроить работу. Поэтому в Torque выбрать пункт «OBD 2 настройки адаптера»;
• на последней стадии выбрать аппарат Блютус, которым выступает ELM 327.

После этих манипуляций можно начинать диагностировать работу систем ТС.

Подключение к Windows

Для подключения автодиагноста к ПК понадобится программа ScanMaster. Загрузить ее можно из сети

Внимание! Мало скачать приложение, нужно еще правильно его установить. Для этого надо найти файл «Key» либо «Keygen», а затем сгенерировать ключ доступа

Затем запустить файл установки «.exe».

Следующие действия:

1. Подключить ЕЛМ 327 к автомобильному разъему.
2. Завести двигатель.
3. В панели управления ПК найти «Устройства Bluetooth».
4. Кликнуть на «Добавить устройство», постановить галочку возле «Устройство готово к обнаружению» и «Далее».
5. Нажать.
6. Подождать завершения поиска доступного оборудования. Затем сканер подключится к компьютеру.
7. Снова нажать «Далее».
8. Появится окно, в которое ввести стандартный код: 0000, 1111, 1234 или 6789 и нажать «Далее».
9. Подождать автоматической интеграции с компьютером и выбрать «Готово».

Это и весь процесс установки программы для ELM 327.

Как подключить к iPhone или iPad

В случае, если водитель предпочитает продукты корпорации Apple, то ему потребуется модель сканера Wi–Fi, подключаемая к любому девайсу, функционирующему на базе iOS. Посредством беспроводного соединения можно получить сведения почти с любого портативного оборудования.

Этапы установки соединения:

1. Подключить ЕЛМ к разъему, установленному в авто.
2. Зайти в настройки беспроводного соединения и выбрать «CLKDevices».
3. Далее нажать на стрелку синего цвета, которая появится справа.
4. В новом окошке ввести IP–адрес 192.168..11 и маску подсети 255.255.255., которая является стандартной.Немного ниже должен быть указан порт 35000.

Это и вся процедура. Умея пользоваться диагностическим сканером, можно установить любое приложения для определения состояния авто. В его настройках понадобится прописать такие же адреса порта и IP–адреса.

Лучшие приложения ELM327 для OBD2

ELM327 представляет собой непосредственно микросхему, которая устанавливается в диагностические сканеры, подсоединяемые к разъему OBD 2 в автомобиле. Версии с дисплеем можно приобрести за 15 000 рублей на российском рынке, но более простые устройства продаются всего за 1000-1500 рублей.

Среди лучших приложений Elm327 для Obd2 2021 выделяют:

1. Torque (русифицированная программа, подходит для всех автомобилей).
2. DashCommand (предоставляется только на английском языке).
3. ELMScan Toyota (идеальна для владельцев Toyota и Lexus, но можно использовать и других марок).
4. EconTool ELM327 for Nissan (подходит только для автомобилей этой марки).
5. OpenDiag (для владельцев отечественных авто).

Из этих приложений для Android несложно выбрать лучшее для OBD2, которое подойдёт вам как по скорости реакции, так и по полноте отображаемых данных. Далее рассмотрим представленные утилиты подробнее.

Лучшие профессиональные автосканеры

Профессиональные сканеры отличаются многофункциональностью и долговечностью, а также подходят не одной, а сразу нескольким моделям автомобилей. Среди них выделим такие марки и модели, как:

• Rokodil ScanX Pro;
• ScanTronic R-Box;
• LAUNCH X-431 PAD III;
• BOSCH KTS 340.

Остальная информация о моделях автосканеров – далее в статье.

Rokodil ScanX Pro

Мне нравитсяНе нравится

Профессиональный мультимарочный автосканер, предназначенный для диагностики абсолютно всех автомобилей с ODB-II подключением. Устройство полностью автономно, для работы не требует подключение сторонних гаджетов и ПО. По нажатию всего одной кнопки устройство диагностирует автомобиль и отображает все полученные результаты на экране гаджета. Эксплуатационные характеристики, систему выхлопных газов, показания по всем датчикам можно наблюдать в режиме реального времени на графиках или в текстовом виде. Присутствует функция стоп-кадр, фиксирующая состояние автомобиля на момент возникновения неисправности, что более точно поможет диагносту определить причину неисправности. Учитывая низкую стоимость, ScanX Pro подойдет и для личного применения.

Страна	Китай
Функциональность	Комплексная диагностика всех систем автомобиля, широкая совместимость, сбор ошибок, отображение всех эксплуатационных характеристик автомобиля, кодирование, диагностика отработанных газов, стоп-кадр
Характеристики прибора	Поддержка всех современных протоколов, быстрое подключение, полная автономность, защита ЭБУ, построение графиков

Цена: от 4000 до 5000 рублей.

Плюсы

• Комплексная диагностика
• Широкая совместимость
• Низкая стоимость, учитывая функционал
• Полная автономность
• Защита ЭБУ от вывода из строя
• Стабильная работа
• Интуитивно понятное меню
• Система поиска кодов неисправностей

Минусы

Не обнаружено

автосканер Rokodil ScanX Pro

ScanTronic R-Box

Модель не вызывает нареканий, имеет высокую стоимость и используется преимущественно в профессиональных автомобильных салонах. Включена широкая база данных об автомобилях из разных стран, среди которых есть Россия. К базам данных диагностики включен свободный доступ. Интерфейс удобен, поэтому специалист очень быстро разберется в принципах работы и ускорит процессы диагностики автомобилей. Производитель предоставляет гарантию на 60 месяцев.

Особенности модели	оптимальная стоимость и высокое качество
Производитель	Китай
Функции модели	диагностика автомобилей из разных стран (Японии, России, Америки, стран Европы), свободный доступ к базам данных

Цена: от 43900 до 45690 рублей.

Плюсы

• диагностика большого числа моделей авто;
• гарантия 5 лет;
• удобный интерфейс;
• расширенные возможности устройства;
• высокое качество считывания актуальных данных.

Минусы

не найдено.

автосканер ScanTronic R-Box

LAUNCH X-431 PAD III

На сегодняшний день сканер от китайского производителя признан одним из лучших. Учтены ошибки предыдущих моделей, они были устранены, добавлена база данных о сотне автомобильных марок. В их числе несколько российских – УАЗ, ГАЗ. Сканер отражает графическую информацию, по ней удобно прослеживать зависимости расходов, пройденного расстояния. Оснащен модулями Wi-Fi, Bluetooth. Работа выстраивается в системе Андроид, устройство понятно в использовании, есть подробная инструкция с графиком подключения.

Страна	Китай
Возможности	работа на основе системы Андроид, диагностика более 100 автомобильных марок от различных производителей
Характеристики прибора	выбор профессионалов, лучший расширенный функционал изделия

Цена: около 173000 рублей.

Плюсы

• отработка базы по сотне автомарок;
• работа по принципам системы Андроид;
• интуитивное управление;
• высокая надежность;
• все показатели в виде графиков.

Минусы

не найдено.

автосканер LAUNCH X-431 PAD III

BOSCH KTS 340

Сканер относится к мультимарочной разновидности, разбирается в более чем 230000 различных транспортных средств. Базы данных оснащены информацией об особенностях устройства, расшифровывает возникшие ошибки и неполадки, поясняет кодировку и помогает устранять любые возникшие сложности.

Особенности модели	высококачественная сборка, большой дисплей
Производитель	Германия
Функциональность	работа с более чем 230000 транспортных средств, мультимарочность

Цена: от 69000 до 71500 рублей.

Плюсы

• мультимарочная модель;
• понятная расшифровка кодов и неполадок;
• блокировка иммобилайзера;
• прокачка тормозной системы;
• большой сенсорный экран 8,5 дюймов;
• самостоятельное определение марки, года выпуска.

Минусы

не найдено.

автосканер

NEXPEAK NX103

Весьма продвинутый и недорогой OBD2 сканер с AliExpress. Его стоимость немного превышает 500 рублей. Но за эти деньги можно получить практически профессиональный уровень диагностики. Устройство очень качественное и надёжное. Оно имеет чип PIC18F25K80 с версией 1.5 и работает по Wi-Fi практически с любыми мобильными гаджетами.

Главным достоинством адаптера называют очень высокую скорость подключения и точность сканирования. Кроме того, он подходит для диагностики не только относительно новых, но и весьма старых автомобилей. Как утверждается в аннотации, устройством можно проверять американские машины, выпущенные после 1996 года, европейские – от 2003, японские – не старше 2006 года, китайские – от 2011 года. Подходит для диагностики автомобилей российских марок от 2012 года. Но при этом некоторые владельцы Toyota Prius отмечают некорректность работы сканера с их автомобилями. Иногда встречается информация о возможности проверок более старых машин, чем заявлено.

Гаджет очень удобен в применении. Он имеет яркую светодиодную индикацию, сигнализирующую обо всех режимах работы и состояниях.

Car Doctor

Это программное обеспечение для elm327 порадует вас удобным русскоязычным интерфейсом. Функционирует утилита бесконфликтно на разных версиях операционной системы Android, предлагая вам насладиться большим функционалом. К основным опциям Cardoctor относят:

• опция для определения и расшифровки ошибок;
• удаление ошибок;
• расчет расхода топлива в долгосрочной перспективе;
• считывания параметров транспортного средства в формате реального времени;
• отображение данных об оборотах и нагрузках двигателя;
• отображение информации и состоянии дроссельной заслонки, топливной системы.

И это лишь пара примеров опций, доступных с программой Cardoctor. Учтите, что чем больше датчиков на вашем авто, тем больше функций предлагает эта утилита.

Разновидности автосканеров ELM327 и какой лучше купить

Прежде чем купить ELM327 Bluetооth, надо заранее знать его номер прошивки, протокол, а так же через что планируете сканирование автомобиля. Если у вас смартфон на Андройд или iOS, то приобрести можно беспроводной вариант: автосканера elm327 bluetooth или Вай-Фай. Если нет смартфона, то надежнее работать USB устройством через компьютер.

В таблице представлен перечень модификаций диагностических беспроводных адаптеров для автомобилей, а так же вариант с проводом. Ориентироваться в моделях адаптеров OBD II ELM 327 не сложно, названия говорят сами за себя.

№ п/п	Модели диагностического автосканера ELM327	Функции диагностического автосканера ELM327 Bluetooth	Передача данных
Список авто	По протоколу	Прошивка сканера
1	Wi-fi ver 1.5 mini	Читайте далее в статье	OBD2	ver 1,5	Блютуз
2	ver 1.5 mini USB	Вай Фай
3	ver 1.5 mini Bluetooth	USB
4	Остальные аналоги автосканеров с прошивкой версии ELM327 2.1

Важно знать:

Версия прошивки 2.1 – это модификация микросхемы версии 1.5, но сделана она не разработчиком, поэтому для совместимости работы без ошибок рекомендуется покупать сканер версии 1.5.

Apple iOS (iPhone/iPad)

Apple iOS (iPhone/iPad) поддерживает адаптеры Bluetooth LE ( 4.0 )и Wi-Fi. Адаптеры, использующие классический Bluetooth (версии 1.х, 2.х, 3.х) невозможно использовать с устройствами Apple iOS из-за ограничений в операционной системе iOS.

При этом адаптеры Bluetooth 4.0 имеют ряд преимуществ перед адаптерами Wi-Fi:

Во-первых, адаптеры Wi-Fi мешают работе мобильного интернета (потому что ваш iPhone/iPad будет пытаться выйти в Интернет через Wi-Fi сеть адаптера), а адаптеры Bluetooth LE (4.0) — не мешают.

Во-вторых, Apple iOS позволяет Car Scanner работать с адаптерами Bluetooth LE в фоновом режиме, даже когда программа свернута. К сожалению, с Wi-Fi адаптерами работать в фоне нельзя — как только вы сворачиваете приложение, его работа будет приостановлена. К сожалению, это дело рук операционной системы Apple iOS и обойти его нельзя.

В-третьих, некоторые адаптеры Wi-Fi не совместимы с iOS 11: Apple iOS 11 просто отказывается направлять трафик в Wi-Fi сеть, создаваемую такими адаптерами (зависит от конфигурации сети Wi-Fi адаптера).

Чтобы не попасть на адаптер, которые не поддерживается новой версией iOS, я советую покупать адаптер с поддержкой Bluetooth 4.0.

Пожалуйста, обратите внимание на версию Bluetooth! Это чрезвычайно важно для iPhone/iPad. Ежедневно я получаю письма от невнимательных пользователей iOS, которые купили в Китае адаптер с классическим Bluetooth и я вынужден их расстраивать: использовать такие адаптеры с iPhone/iPad невозможно. Абсолютно

Никак. Ни одна другая программа тоже не сможет использовать такой адаптер, потому что ограничения лежат в архитектуре операционной системы Apple iOS и их невозможно преодолеть

Абсолютно. Никак. Ни одна другая программа тоже не сможет использовать такой адаптер, потому что ограничения лежат в архитектуре операционной системы Apple iOS и их невозможно преодолеть.

Диагностика через OBD 2

Процедура проверки производится так:

1. В зависимости от автомобиля, процесс диагностики может осуществляться при отключенном или включенном зажигании. Данный момент надо уточнить в сервисном руководстве. Перед началом процедура зажигания в машине отключается или включается.
2. Запускается программа на компьютере для проверки.
3. Выполняется подключение диагностического оборудования к разъему. Если это сканер, то колодку с проводом от него нужно вставить в штекер. При использовании ПК один конец адаптера устанавливается в USB-выход компьютера, а другой соединяется с разъемом.
4. Нужно дождаться, пока программа не определит колодку после синхронизации. Если это не происходит, следует зайти вручную в меню управления и выбрать опцию поиска новых устройств.
5. Запускается процедура диагностики на компьютере. В зависимости от программного обеспечения, у пользователя может быть возможность выбора нужного инструмента проверки. Некоторые программы поддерживают раздельную диагностику двигателя, трансмиссионного агрегата, электросети и других узлов.
6. После завершения процедуры проверки на экране ПК появятся коды неисправностей. Эти ошибки надо расшифровать, чтобы точно определить тип поломки. В соответствии с полученными данными производится ремонт транспортного средства.

В чем преимущества?

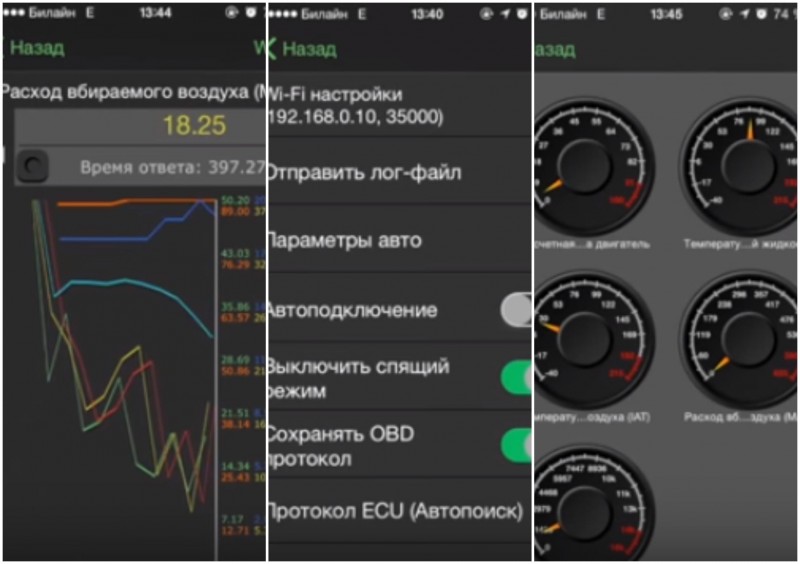

Если же говорить о том, какими преимуществами отличаются эти утилиты, стоит отметить в первую очередь мобильность, так как проведение диагностики можно осуществить в любое время и в любом месте. Помимо диагностики двигателя, данная утилита обеспечивает тщательное сканирование коробки переключения передач, а также автоматически может проверять систему подушек безопасности, но последняя функция может быть недоступной в зависимости от того, какую модель и марку автомобиля вы используете.

Отдельное внимание следует уделить возможности отслеживания в реальном времени температурных показателей использующейся системы охлаждения, масла, а также целого ряда других жидкостей, так как это одна из наиболее важных отличительных особенностей этой программы для ELM327 и OBD-2. Программы позволяют превратить ваш смартфон в универсальный центр управления собственным автомобилем

Виды разъемов с распиновкой OBD2

В начале 2000 годов не существовало строгих требований к наружной форме разъема, и многие автопроизводители самостоятельно назначали конфигурацию устройства. На сегодняшний день есть два типа разъема OBD 2, обозначаемые как Тип А и Тип В.

Оба штекера практически одинаковые внешне и имеют 16-пиновый выход (два рядя по восемь контактов), отличие состоит только между центральными направляющими пазами.

Нумерация пинов в колодке ведется слева направо, при этом в верхнем ряду стоят контакты с номерами 1-8, а в нижнем — с 9 по 16. Наружная часть корпуса выполнена в форме трапеции со скругленными углами, что обеспечивает надежное подключение диагностического переходника. На фото оба варианта устройств.

Разновидности разъема — Тип A слева и Тип B справа

Разъем OBD 2 —  распиновка

Ниже представлена схема и назначение контактов в разъеме с распиновкой OBD2, которые определены стандартом.

Нумерация штекеров в разъеме

Общее описание штекеров:

1 — резервный, на данный пин может выводиться любой сигнал, который установит завод-изготовитель автомобиля;

2 — канал «К» для передачи различных параметров (может обозначаться — шина J1850);

3 — аналогично первому;

4 — заземление разъема на кузов автомобиля;

5 — заземление сигнала диагностического адаптера;

6 — прямое подключение контакта CAN-шины J2284;

7 — канал «К» по стандарту ISO 9141-2;

8 — аналогично контактам 1 и 3;

9 — аналогично контактам 1 и 3;

10 — пин подключения шины стандарта J1850;

11 — назначение пина задается заводом-изготовителем автомобиля;

12 — аналогично;

13 — аналогично;

14 — дополнительный пин CAN-шины J2284;

15 — канал «L» по стандарту ISO 9141-2;

16 — положительный вывод напряжения бортовой сети (12 Вольт).

Примером заводской распиновки разъема OBD 2 может служить Хендай Соната, где на пин 1 подается сигнал от блока управления антиблокировочной системы, а на пин 13 — сигнал от блока управления и датчиков надувных подушек безопасности.

Заключение

Из приведенной мной инструкции видно, что диагностика автомобиля это несложная процедура. Всего в несколько легких действий Вы сможете самостоятельно диагностировать автомобиль и при необходимости сбросить ошибки. Так-же можно изучать характеристики автомобиля, по их результатам выявляются более серьезные поломки. Зачем платить кому-то деньги, если вы и сами с легкостью сможете вылечить свой автомобиль. А если и не получиться самостоятельно устранить дефект в автомобиле, то на сервис Вы поедите уже с проблемой, так как знаете что конкретно у Вас сломано. В таком случае сервису будет сложнее содрать с Вас деньги за дополнительные услуги или вовсе Вас обмануть! Как Вам такая ситуация? Автомобиль сломался далеко от сервиса, а поломка очень простая (например от вибрации выскочила фишка с датчика). Можно только представить сколько в таком случае этот копеечный сканер сэкономит Вам денег!

Обзоры Семейных автомобилей на нашем портале

2 238

7+
