Инструкция по эксплуатации магнитолы сони (sony) все модели, распиновка и подключение автомагнитолы

Монтаж автомагнитолы и как ее снять

После подключения автомагнитолы к бортовой сети одним из вышеуказанных способов выполняются следующие работы:

• Подключение динамиков. Для этого используют многожильный акустический провод с сечением 2-4 мм. Динамики снабжены 2 клеммами различных размеров. Широкая шпилька подсоединяется к плюсу, узкая — к минусу. Длина проводов должна быть минимальной, в противном случае качество звука будет ухудшаться. Рекомендуется подключать 4 динамика — 2 задних и 2 боковых.
• Подключение антенны. Эта часть системы дает возможность прослушивания радио. Если штатная антенная отсутствует, рекомендуется купить активную. Установить ее несложно. Антенну приклеивают к лобовому стеклу автомобиля. После этого ее нужно подключить к проводу белого цвета, помеченному маркировкой REM или AMP.

Снять автомагнитолу можно следующим образом:

• с аккумуляторной батареи скидывают массу, что помогает предотвратить возникновение короткого замыкания;
• наружную панель снимают, отдергивая фиксаторы и подтягивая вверх;
• вывинчивают шурупы, расположенные над консолью системы климат-контроля;
• убирают пепельницу (после этого нужно снять винты, удерживающие головной блок магнитолы).

После выполнения указанных работ аудио устройство можно вытащить.

настройка и подключение CDX, 52W 4

Компания Sony более полувека выпускает бытовую технику и электронику. Вся техника, выпускаемая компанией, отличается высоким качеством и надежностью, не стали исключением и автомагнитолы, выпускаемые под брендом Sony.

У каждой модели есть свои особенности, преимущества и недостатки, и порой какая-нибудь мелочь может сыграть роль при выборе устройства той или иной модели.

Подключение

Подключение магнитолы Sony Xplod может производиться нескольким способами, все зависит от наличия необходимых разъемов. Наиболее простой и быстрый способ – это подключение при помощи стандартного разъема ISO, достаточно подсоединить магнитолу согласно инструкции. Инструкция для магнитолы Sony Xplod идет в комплекте с устройством, правда, не факт, что она будет на русском. Как подключить устройство посредством стандартного разъема, показано на фото.

При отсутствии такого типа подключения приходится подключать устройство согласно схеме.

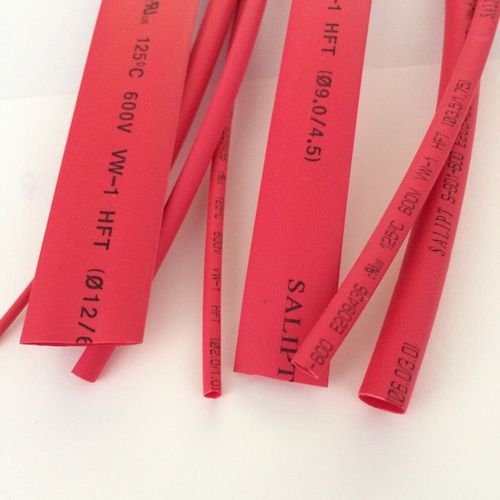

При подключении следует помнить: плохой контакт в местах соединения или неправильное подключение проводов может привести к выходу из строя отдельных элементов акустической системы и даже самого головного устройства. При соединении проводов необходимо использовать термоусадочные кембрики, это более надежно, нежели использование простой изоленты.

Настройка

Настройка устройства довольно простая, и можно легко ее выполнить, если следовать инструкции, но ввиду отсутствия русского языка это может стать проблемой.

Настройки аудио

Переход в меню настроек аудио происходит нажатием на центр регулятора громкости. В этом меню можно настроить эквалайзер, балансы левый-правый и передний-задний, усиление НЧ, уровень сабвуфера, а также позволяет переключиться между предустановленными настройками эквалайзера.

Функциональные настройки

Чтобы перейти в меню функциональных настроек, необходимо нажать и удерживать регулятор громкости по центру. Это меню позволяет настроить часы, включить/выключить звук нажатия клавиш, настроить параметры автоматического выключения устройства, настраивать диммер, включать или выключать динамический эквалайзер на дисплее, настраивать параметры приема и воспроизведения радиостанций, настраивать параметры работы сабвуфера, а также задавать параметры работы обычных динамиков.

Как можно заметить, настройки устройства имеют широкие возможности и позволяют настроить звук именно под свой вкус.

Sony Xplod CDX-GT650UI

Типоразмер автомагнитолы Sony Xplod CDX-GT650UI соответствует стандартам 1 DIN. В комплекте с устройством идут: инструкция, кабель питания со стандартным разъемом ISO, ключ для снятия устройства и шурупы для его крепления.

Функциональность:

• воспроизводит популярные музыкальные форматы, есть CD-привод,
• тюнер работает в FM- и AM-диапазонах, есть возможность внести в память устройства до 30 радиостанций,
• USB-порт для подключения съемных носителей.

Максимальная выходная мощность, которую выдает магнитола Sony Xplod – 52W4. Отзывы покупателей касательно этой модели в основном положительные: модель по функциональности и качеству полностью оправдывает свою цену. Из отрицательных отзывов про Sony Xplod: невысокий функционал, но это полностью оправдано доступной ценой.

Sony Xplod CDX-GT450u

Размеры автомагнитолы 1 дин, что позволяет устанавливать устройство в штатные места без проблем. В комплекте с устройством идут: инструкция, ПДУ и все необходимое для установки и подключения.

Функциональность CDX-GT450u:

• семиполосный эквалайзер,
• читает CD-R/RW диски,
• есть FM/AM тюнер,
• USB-порт на передней панели.

Выходная мощность устройства – 52WX4. Пользователи положительно отзываются про Sony Xplod CDX-GT450u. Больше всего покупатели оценили качество звучания, большое количество настроек, хороший дизайн и невысокую стоимость.

Sony Xplod CDX-GT47UE

Устанавливается CDX-GT47UE в слоты стандарта 1 дин.

В комплекте с устройством идут:

• инструкция,
• ключ для снятия магнитолы,
• шурупы для крепления и разъемы ISO для подключения устройства.

Головное устройство воспроизводит популярные форматы музыки, читает CD-диски, есть возможность подключения съемных носителей через USB-порт на передней панели.

Пиковая выходная мощность – 45WX4, имеется возможность ручной настройки звука и предустановленных настроек эквалайзера. Пользователи по достоинству оценили качественный звук при доступной цене. Из недостатков – отсутствие ПДУ в комплекте.

Распиновка разъема автомагнитолы для различных марок авто

Распиновка разъема автомагнитолы — в качестве общепринятого европейского стандарта для подключения автомагнитол используется ISO. Распиновка магнитолы осуществляется в соответствии с ним.

Ниже представлены схемы распиновки разъемов автомагнитол для различных автомобилей зарубежных марок.

Распиновка магнитолы Toyota

Распиновка контактов автомагнитол автомобилей ToyotaСхема распиновки контактов автомобильной магнитолы будет особенно полезна тем кто захочет поменять аудио в своем автомобиле своими силами.

Распиновка магнитолы Sony

Распиновка контактов автомагнитол SonyМодели магнитол Sony:

1. XR-7300, XR-7200, XR-7202, XR-7400
2. CDX-R79VF
3. XR-502

Распиновка магнитолы Volvo

Распиновка контактов автомагнитол автомобилей VolvoРаспиновка для следующих моделей Volvo:

1. Volvo 850,960
2. Volvo s70, v70
3. Volvo s40, v40
4. Volvo cr-603 и cr-606

Схема распиновка магнитолы VOLVO схема подключения

Распиновка магнитолы BECKER AVUS, GRAND PRIX

Распиновка контактов автомагнитол BECKER AVUS, AVUS 2000, GRAND PRIXРаспиновка магнитолы BECKER AVUS, AVUS 2000, GRAND PRIX схема подключения

Распиновка магнитолы пионер Pioneer Keh, Ke

Распиновка контактов магнитолы пионер Pioneer Keh, KeМодели магнитол Pioneer:

1. KEH-1010QR
2. КЕ-1900
3. KE-1700SDK
4. КЕН-1950
5. KEH-2500R

Распиновка магнитолы pioneer keh схема подключения

Распиновка магнитолы Kenwood kdc, krc

Распиновка контактов автомагнитол Kenwood kdc, krcМодели магнитол Kenwood:

1. KDC-7070R, KDC-5040R, KRC-958R
2. KRC-155D
3. KDC-84R, KDC-94R

Распиновка магнитолы KENWOOD КОС, KRC схема подключения

Распиновка магнитолы Chrysler, jeep, renault

Распиновка контактов автомагнитол автомобилей Chrysler, jeep, renaultРаспиновка подходит к следующим моделям автомобилей:

1. Chrysler Voyager, Saratoga, le baron, neon, stratus, vivision, grand voyager
2. Chrysler 2569488
3. Jeep Grand Cherokee
4. Renault

Распиновка магнитолы Chrysler, Jeep и Renault схема подключения

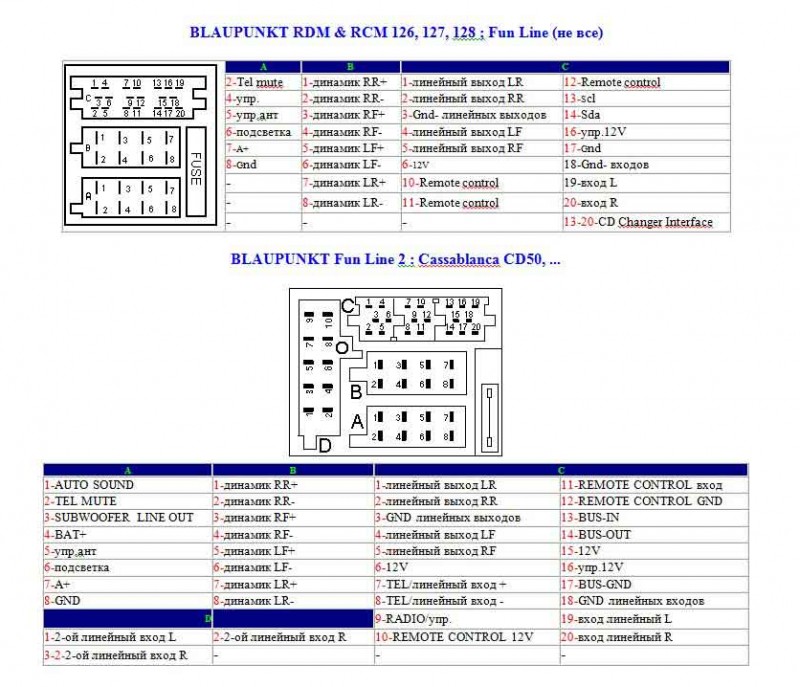

Распиновка магнитолы Blaupunkt

Распиновка контактов автомагнитол BlaupunktМодели магнитол Blaupunkt:

1. RDM & RCM 126, 127, 128
2. Casablanca CD50

Распиновка магнитолы BLAUPUNKT схема полкпючения

Распиновка магнитолы Acura

Распиновка автомагнитол AcuraРаспиновка магнитолы Acura схема подключения

Вот здесь можно посмотреть как выполняется расшифровка проводов магнитол

Как определить распиновку автомагнитолы к магнитолам Pioneer

Коннекторы (ISO-коннектор)

Именно разъемы и коннекторы являются главным составляющим при подключении. Их изготавливают как по международному стандарту (ISO), так и строго индивидуальные. Если в вашей автомагнитоле попался коннектор первого типа, то тут все просто, подключение займет всего несколько минут.

Совсем по-другому обстоит ситуация с коннектором второго типа. В этом случае чтоб присоединить устройство, необходимо подбирать к нему переходник либо обрезать провода, а потом уже присоединять их к колодке индивидуального коннектора согласно схеме. Хотя, не желательно делать обрезку проводов. Лучше в этой ситуации воспользоваться термоусадочные кембрики и остальные меры безопасности.

Автомагнитола Sony WX-GT90BT

Эта модель обладает характерным дизайном и возможностью воспроизведения медиаконтента со съемных носителей, а также через вход AUX. Съемная передняя панель имеет подсветку клавиш синего цвета. На каждый из четырех каналов встроенный усилитель имеет мощность 55 Вт. Кроме того, присутствует брендовая функция Mega Bass для усиления низких частот. Хорошее решение в сфере автозвука для любителей фирменной классики.

Особенности и характеристика автомагнитолы Sony WX-GT90BT:

• подключение к музыкальным цифровым плеерам;
• удобство и дополнительная мощность благодаря нескольким предварительным выходам;
• легкое и удобное управление музыкой с помощью многофункционального пульта;
• четкий прием сигнала, благодаря технологии Digital Clarity Tuner;
• управление контентом с помощью Bluetooth по беспроводному интерфейсу;
• возможность осуществления звонков в режиме hands-free, благодаря подключению Bluetooth и встроенному микрофону;
• функция Automatic Level Optimizer стабилизирует уровень громкости звука независимо от источника;
• быстрый поиск в медиатеке с функцией Quick-BrowZer;
• общая настройка автомагнитолы Sony (и в частности рулевого колеса) происходит благодаря пульту, подсоединяемому к рулю;
• динамичная цветная подсветка с 35 тысячами цветовых вариаций сделает любую поездку более яркой и позитивной.

Провода

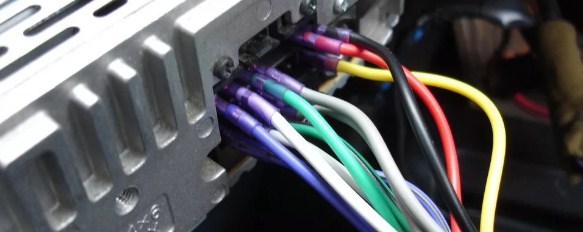

Чтобы подцепить плюсовой провод, необходимо обладать определенной сноровкой. Непременно нужно запастись предохранителем, если собираетесь делать подключение магнитолы Sony CDX напрямую от АКБ

Особое внимание уделяем диаметру проводки. Он не должен быть меньше, чем разъем главного устройства

Если это выполнить невозможно, то тогда можно магнитолу подключить через прикуриватель. Но это следует делать только в самом крайнем случае. Чтобы минимизировать потерю энергии с АКБ, подключать нужно согласно порядку данных действий:

• Масса – это черный кабель, который идет от АКБ;
• Силовой либо плюсовой на двенадцать Вольт – это желтый кабель, который идет от АКБ;
• За сигнал на включение главного устройства от 33 (замок зажигания), отвечает красный кабель;
• Антенна на другие устройства – синий провод.

А вот если затронуть вопрос, какие ставить диоды, то в данном случае разницы нет, можно любы применять, типа КД522Б.

Разъем и различие по оттенкам

Если вы собираетесь самостоятельно подключать магнитолу Sony, то схема проводов в конечном итоге будет выглядеть следующим образом:

1. За память и питание головного устройства отвечает силовой провод желтого цвета. Поэтому, изначально его нужно присоединить как плюсовой;
2. Отключает работу головного устройства провод красного цвета, хотя он тоже силовой. Его необходимо подключить. Согласно инструкции, его нужно присоединить к замку зажигания. Если так сделать, то главное устройство при выключении зажигания также будет отключаться.
3. Не рекомендуется соединять плюсовые провода вместе. Если пренебречь этой рекомендацией, то автомагнитола будет постоянно работать, а это грозит быстрым обесточиванием АКБ, особенно когда мотор авто не работает. Подключение магнитолы Sony xplod (видео).

Если у вас машина марки ВАЗ, и вы хотите поставить в нее автомагнитолу Sony, например, GT200E, то можно это сделать так:

1. l Красный провод присоединяем к пятому контакту колонки БСК, а не к замку зажигания. Не смотря на то, что данная схема оригинальна, все же в ней присутствуют недостатки. Когда в авто сидит человек некоторое время, то чтоб он смог слушать музыку, нужно не вынимать ключ из зажигания. Да и при таком подключении расход электроэнергии увеличивается;
2. l Через обычную кнопку. Ее ставят на кабель, который имеет красный цвет ГУ. У нее обычный функционал – включить или выключить. ГУ работает постоянно при таком раскладе. Когда машина долгое время стоит, просто нажатием кнопки прекращаем поступление питания с АКБ.
3. l Через аварийку. Когда мы ее задействуем, то питание на ГУ будет идти по средствам постоянного плюса. Питание на ГУ подается через кабель красного цвета от замка зажигания. В этом случае схема будет иметь такой вид:

• С колодки часов плюс поступает после зажигания.
• От прикуривателя либо АКБ идет постоянный ток.
• С прикуривателя идет провод массы, который имеет черный цвет.

Когда в машине есть двухпроводных соленоид, срабатывающий на открытие или закрытие по средствам переменчивости полярности, то схема подключения магнитолы Sony CDX-s22 будет выглядеть так:

• При открытии дверей машины, происходит подача положительного заряда на реле P1 c соленоида. После того, как он срабатывает, идет забор питания с АКБ по средствам выводов своих контактов и реле P2. Тем самым присоединяя ГУ к питанию.
• Следовательно, когда дверь авто закрывается, цепочка обрывается, следовательно происходит отключение ГУ.

У этой схемы много минусов, в том числе за счет дополнительного реле наблюдается большой расход тока. Тем не менее, когда вы купили новое авто, или просто хотите сменить магнитолу, чтоб все сделать правильно, выберете оптимальную для вашего случая схему подключения, и в точности следуйте ей. Тогда у вас точно все получится.

На прошлом авто магнитола была подключена помимо замка зажигания. Как-то раз, на стоянке забыл её выключить, а точнее снять панельку (порой магнитола самопроизвольно включалось от малейшей вибрации). Утром прихожу, а мне сторож-таджик говорит: «Майфуна фсю нощ пел, камулятор наверна сель». Но, к счастью, обошлось. Машина завелась с полпинка. На нынешнем моём автомобиле попросил установить по схеме через замок зажигания, неудобно, конечно, но зато надежно. Всем удачи!

Источник



Переходник Sony — ISO — евроразъем

Распиновка магнитолы Sony

Sony — Очень крупный производитель техники, в том числе и автомагнитол, которые устанвливались штатными на очень большое количество автомобилей. Самая популярная из них — штатная магнитола в Форд Фокус. Но кроме штатных, Сони так же выпустила огромное количество моделей магнитол используемых для дооснащения машин или замены штаток. Магнитолы Сони очень многофункциональны, звук воспроизводят очень качественно, так как производитель не скупится ставить качественное железо — преобразователь чатот и предусилитель. По той же самой причине эти магнитолы являются одними из самых надежных и долговечных, а так же далеко не самыми дешевыми. В общем, опыт Сони в производстве аудиотехники и ее имя делают свое дело и магнитолы от Сони стоят, наверное, в каждом пятом автомобиле на наших дорогах. Разъемов у автомагнитол от Сони предостаточно. Как и любой уважающий себя японский производитель автомагнитол, Сони ставила новый разъем почти в каждую новую линейку магнитол. Поэтому с подключением не очень известных моделей могут возникнуть настоящие проблемы. Трудности, в первую очередь, коснутся распиновки разъема магнитолы. На некоторые модели довольно сложно отыскать схему распиновки, а методом «тыка»подключать очень долго, а иногда и невозможно.

Чтобы без проблем подключить любую магнитолу от Сони, вам понадобится схема ее распиновки и знание цветовых значений проводов в вашем автомобиле, чтобы понимать, что и к чему вы собрались подключать. Распиновку проводов вы можете узнать в статьях, посвященных конкуретным маркам авто на нашем сайте. А схемы распновок разъемов магнитол от Сони рассмотрим сейчас в этой статье.

Схемы распиновок магнитол различных моделей Sony (в т.ч. устаревших)

Распиновка разъемов магнитол Sony различных моделей:

Распиновка магнитол серии CDX Xploid.

Sony CDX gt747ui Xploid, gt454us.

Sony CDX gt47ue, gt39ue.

Sony CDX gt47ue.

Sony CDX gt290s.

Sony CDX gt414u, g1202u (m700r) штатная для автомобилей Mazda .

Sony CDX cdx-r3350ee.

Sony cd6000 штатная для Форд Фокус 2, Мондео и других а/м Форд.

Распиновка магнитол серии DSX, DVX.

Sony dvx-7800, dsx-a30e series.

Распиновка магнитол серии XR.

Sony XR-3700RDS, XR-3750, XR-3690RDS, XR-6700RDS, XR-C700 и многие другие модели.

Переходник Sony — ISO — евроразъем

Подключение магнитол Sony через переходник — евроразъем ISO на примере переходника CARAV 12-107.

Мы очень постарались собрать в статье как можно большее число схем распиновок различных разъемов автомагнитол Сони разных моделей и годов производства. Если вы не встретили в перечне моделей своей, не отчаивайтесь. Посмотрите на ваш разъем, скорее всего аналогичный разъем имеет и другая модель, схема распиновки которой представлена и будет аналогична вашей. Если вы заметили ошибки или неточности, будем благодарны, если сообщите о них автору статьи (ссылка на его вк в самом низу). Желаем вам удачи в подключении и распиновке магнитол Sony.

Источник



Настройка и эксплуатация

Согласно инструкции по эксплуатации автомагнитолы Sony, при первом включении необходимо настроить все необходимые параметры.

Как настроить время

Часы аудио устройства марки Сони имеют 24-часовой формат индикации. Настраивать их можно следующим образом:

• нажимают и удерживают кнопку выбора (на экран выводится меню настройки);
• после появления надписи CLOCK-ADJ нажимают кнопку SEEK;
• когда начинает мигать индикация часа, поворотом регулятора громкости выбирают нужное значение;
• индикатор перемещают нажатием кнопки SEEK, после чего устанавливают требуемый параметр;
• нажатием кнопки выбора настройка времени завершается.

Как настроить радио

Настроить радиостанции на магнитоле Сони можно следующими способами:

• Автоматическое сохранение. После нажатия кнопки SOURSE дожидаются появления индикатора TUNER. Для изменения диапазона используют клавишу MODE. После выбора нужной радиостанции нажимают кнопку SEEK. Настройки сохраняются в памяти устройства. Радиостанции располагаются в порядке повышения частот.
• Ручное сохранение. Во время приема радиостанции нажимают и удерживают номерную кнопку. Появление индикации MEMORY свидетельствует о сохранении параметров.

Как разблокировать магнитолу

Согласно инструкции по применению автомагнитолы, разблокирование производится следующим образом:

1. Устройство демонтируют. Расположенный на верхней крышке код записывают или запоминают.
2. После появления индикации CODE вводят требуемые цифры. Делается это путем нажатия на кнопки предварительной настройки радиостанций. Для подтверждения нажимают *. Если код введен некорректно, можно повторить ввод. Количество потраченных попыток отражается на экране.

Автолюбитель, знающий, как настроить магнитолу Сони в машине, может без труда проводить ремонтные работы.

Фотогалерея «Модели Sony»

Инструкция по применению

Основные аспекты подключения и настройки

Возможные неисправности и способы их устранения

Плюсы и минусы девайса

Видео «Подробный обзор магнитолы DSX-A55BTE от пользователя»

Комментарии и Отзывы

Как настроить

У многих пользователей настройка магнитолы не вызывает трудностей, если они точно следуют рекомендациям инструкции по эксплуатации. Но это при условии, что мануал переведен на русский язык. В противном случае из-за множества имеющихся функций автомагнитолу настроить самостоятельно сложно.

Часто перевод выполнен некорректно и в некоторых инструкциях «выключенное состояние» следует понимать как «режим ожидания».

Время

Эта функция свойственна не только аппаратам Sony, но и другим производителям подобных изделий. Настроить магнитолу в машине труда не составит, т.к. в инструкции этот процесс описан подробно и понятно. Чтобы установить время, необходимо войти в меню и выбрать соответствующую функцию

Важно помнить, что все названия написаны на английском языке. Выбор необходимого действия по регулировке магнитолы Сони фиксируется нажатием многофункциональной вращающейся ручки

После нажатия на клавишу «Время» на экране отразятся показания в часах и минутах. Вследствие повторного нажатия, блок цифр, отображающих часы и минуты, начинает моргать. Поворотом ручки громкости устанавливают текущее время. Поворачивая регулятор по часовой стрелке, увеличивают показания, а против — уменьшают с шагом в 1 час. Минуты настраиваются на магнитоле Sony аналогично. Переход между блоками цифр осуществляется кнопкой.

После того как время настроено, оно будет отражаться на экране.

На современных магнитолах формата 2DIN, выполненных на платформе Android, установка времени проводится так же, как и на гаджетах, работающих на этой операционной системе.

Радио

Настроить радиостанции на магнитоле Сони можно автоматически либо в ручном режиме. Для автоматического поиска необходимо:

1. Подать питание на головное устройство. Нажать и удерживать регулятор громкости до появления на экране слова «Тюнер».
2. Кнопкой выбора режимов «Mode» установить необходимый диапазон. Нажав на регулятор, перейти в экран настроек.
3. Дисковый регулятор вращают до появления индикации «ВТМ» (память оптимальной настройки). После этого его нажимают.

Найденные станции будут появляться и проигрываться по возрастанию параметра настройки (частоты). Закрепляются они за цифровыми кнопками. При фиксации станции в памяти раздается звуковой сигнал. После включения магнитолы будет работать последняя прослушиваемая радиостанция.

Ручная настройка проводится следующим образом:

1. Нажать и удерживать кнопку «Seek +/-» (поиск) до появления на экране нужной частоты.
2. Повторно кратковременно нажимать кнопку, чтобы отрегулировать звучание.
3. Для записи в память нажать номерную кнопку до появления на дисплее индикации «МЕМ».

Если станция закрепляется за кнопкой занятой другой частотой, то последняя будет удалена. Запись в память возможна на всех имеющихся диапазонах. Всего можно сохранить до 30 радиостанций.

Как разблокировать

В случае пропажи питания +12 В от АКБ (желтый провод) на автомагнитоле сбиваются все настройки. Для защиты от кражи производители установили функцию ввода кода для разблокировки головного устройства. После подачи напряжения, на экране появится индикация «Code». Чтобы разблокировать магнитолу, необходимо ввести 4-значный код. Набирается он при помощи цифровых кнопок и либо вводится нажатием соответствующей клавиши, либо устройство принимает его автоматически с набором последней цифры.

Чаще всего производители магнитол наносят шифр на наклейку, расположенную на корпусе ГУ. Его надо запомнить либо записать в инструкции. Ввести код можно ограниченное количество раз — от 4 до 10 в зависимости от модели. Информация о количестве используемых попыток высвечивается на экране. В некоторых головных устройствах код можно узнать, одновременно нажав клавиши 1 и 6. На экране появится несколько строк информации, в которой 4 последние цифры являются шифром.

Если на экране появилась индикация «Wait 30», это значит, что количество попыток исчерпано и повторить действия можно через 30 минут.

Монтаж автомагнитолы и как ее снять

После подключения автомагнитолы к бортовой сети одним из вышеуказанных способов выполняются следующие работы:

• Подключение динамиков. Для этого используют многожильный акустический провод с сечением 2-4 мм. Динамики снабжены 2 клеммами различных размеров. Широкая шпилька подсоединяется к плюсу, узкая — к минусу. Длина проводов должна быть минимальной, в противном случае качество звука будет ухудшаться. Рекомендуется подключать 4 динамика — 2 задних и 2 боковых.
• Подключение антенны. Эта часть системы дает возможность прослушивания радио. Если штатная антенная отсутствует, рекомендуется купить активную. Установить ее несложно. Антенну приклеивают к лобовому стеклу автомобиля. После этого ее нужно подключить к проводу белого цвета, помеченному маркировкой REM или AMP.

Снять автомагнитолу можно следующим образом:

• с аккумуляторной батареи скидывают массу, что помогает предотвратить возникновение короткого замыкания;
• наружную панель снимают, отдергивая фиксаторы и подтягивая вверх;
• вывинчивают шурупы, расположенные над консолью системы климат-контроля;
• убирают пепельницу (после этого нужно снять винты, удерживающие головной блок магнитолы).

После выполнения указанных работ аудио устройство можно вытащить.

Переходник Sony — ISO — евроразъем

Распиновка магнитолы Sony

Sony — Очень крупный производитель техники, в том числе и автомагнитол, которые устанвливались штатными на очень большое количество автомобилей. Самая популярная из них — штатная магнитола в Форд Фокус. Но кроме штатных, Сони так же выпустила огромное количество моделей магнитол используемых для дооснащения машин или замены штаток. Магнитолы Сони очень многофункциональны, звук воспроизводят очень качественно, так как производитель не скупится ставить качественное железо — преобразователь чатот и предусилитель. По той же самой причине эти магнитолы являются одними из самых надежных и долговечных, а так же далеко не самыми дешевыми. В общем, опыт Сони в производстве аудиотехники и ее имя делают свое дело и магнитолы от Сони стоят, наверное, в каждом пятом автомобиле на наших дорогах. Разъемов у автомагнитол от Сони предостаточно. Как и любой уважающий себя японский производитель автомагнитол, Сони ставила новый разъем почти в каждую новую линейку магнитол. Поэтому с подключением не очень известных моделей могут возникнуть настоящие проблемы. Трудности, в первую очередь, коснутся распиновки разъема магнитолы. На некоторые модели довольно сложно отыскать схему распиновки, а методом «тыка»подключать очень долго, а иногда и невозможно.

Чтобы без проблем подключить любую магнитолу от Сони, вам понадобится схема ее распиновки и знание цветовых значений проводов в вашем автомобиле, чтобы понимать, что и к чему вы собрались подключать. Распиновку проводов вы можете узнать в статьях, посвященных конкуретным маркам авто на нашем сайте. А схемы распновок разъемов магнитол от Сони рассмотрим сейчас в этой статье.

Схемы распиновок магнитол различных моделей Sony (в т.ч. устаревших)

Распиновка разъемов магнитол Sony различных моделей:

Распиновка магнитол серии CDX Xploid.

Sony CDX gt747ui Xploid, gt454us.

Sony CDX gt47ue, gt39ue.

Sony CDX gt47ue.

Sony CDX gt290s.

Sony CDX gt414u, g1202u (m700r) штатная для автомобилей Mazda .

Sony CDX cdx-r3350ee.

Sony cd6000 штатная для Форд Фокус 2, Мондео и других а/м Форд.

Распиновка магнитол серии DSX, DVX.

Sony dvx-7800, dsx-a30e series.

Распиновка магнитол серии XR.

Sony XR-3700RDS, XR-3750, XR-3690RDS, XR-6700RDS, XR-C700 и многие другие модели.

Переходник Sony — ISO — евроразъем

Подключение магнитол Sony через переходник — евроразъем ISO на примере переходника CARAV 12-107.

Мы очень постарались собрать в статье как можно большее число схем распиновок различных разъемов автомагнитол Сони разных моделей и годов производства. Если вы не встретили в перечне моделей своей, не отчаивайтесь. Посмотрите на ваш разъем, скорее всего аналогичный разъем имеет и другая модель, схема распиновки которой представлена и будет аналогична вашей. Если вы заметили ошибки или неточности, будем благодарны, если сообщите о них автору статьи (ссылка на его вк в самом низу). Желаем вам удачи в подключении и распиновке магнитол Sony.

Источник

Неисправности и их устранение

Причиной отказа магнитолы в автомобиле является выход из строя предохранителя или нарушение контакта из-за подгорания или окисления контактов. Для замены плавкой вставки требуется открыть крышку распределительной коробки. Извлечение предохранителя из монтажного гнезда производится специальным пластиковым пинцетом, который хранится внутри коробки реле.

Пинцет надевается на корпус плавкой вставки, затем элемент вытягивается аккуратным движением вверх. Запасные плавкие вставки хранятся в монтажном блоке в отдельных ячейках.

Если новый предохранитель выходит из строя сразу после попытки включения головного устройства или иных потребителей, подключенных к цепи, то причиной неисправности является короткое замыкание в конструкции изделий. Распространенным дефектом является разбалтывание гнезда прикуривателя или замыкание нагревательной спирали. Поврежденный элемент не ремонтируется, требуется установка нового прикуривателя совместно с гнездом.

В автомобилях ВАЗ-2115 встречается дефект, связанный с разрушением токопроводящих дорожек в монтажном блоке. Неисправность возникает в результате попадания влаги внутрь. Ремонт заключается в восстановлении цепи посредством напаивания дорожки, рекомендуется замена модуля на новый.

Причиной перегорания предохранителя может быть короткое замыкание, возникающее из-за обрыва кабеля или перетирания изоляции о металлические кромки кузова. Поиск места обрыва осуществляется визуально или при помощи тестовой лампочки (или мультиметра). Допускается временное соединение проводов скруткой, но затем требуется заменить участок шнура новым элементом. Если такая замена невозможна, то фрагмент кабеля фиксируется при помощи металлических коммутационных гильз, которые закрываются термоусадочной трубкой.

Для регулировки параметров магнитолы используются кнопки, под которые попадает грязь или влага. Из-за этого нарушается контакт, и оборудование перестает реагировать на нажатия клавиш. Ремонт заключается в просушке фронтальной панели или головного устройства в сборе. Для удаления грязи требуется разобрать панель и промыть контакты специальным раствором. При разрушении резиновой прокладки требуется установка нового элемента.

Встроенный проигрыватель компакт-дисков оснащен прецизионным приводом с электронным управлением, который выходит из строя из-за загрязнения механизмов или окисления контактов. Восстановление работоспособности выполняется в мастерской, рекомендуется приобретение нового головного устройства.

Смотрите »  Как подключить и настроить сабвуфер Mystery (Мистери)

При пропадании части изображения на дисплее также следует обратиться в сервисную мастерскую. Вышедшие из строя диоды подсветки можно заменить самостоятельно в домашних условиях при наличии паяльного оборудования и навыков ремонта электроники. Для проведения работ требуется демонтаж магнитолы и разборка фронтальной панели.

Поврежденные элементы выпаиваются и заменяются на детали с идентичными цветовыми и электрическими характеристиками. При монтаже требуется учитывать полярность установки диодов.

Причиной ухудшения приема радиосигналов является поврежденный кабель, соединяющий антенну и головное устройство. Для восстановления работоспособности требуется заменить шнур, который проходит под пластиковыми обшивками салона и панелью потолка.

Любое звуковое устройство, устанавливаемое в автомобиле, подключается к бортовой электросети через специальные защитные элементы. Это помогает уберечь от поломок все используемые приборы и избежать проблем в их работе. В случае возникновения каких-либо неисправностей нужно знать, как заменить предохранитель магнитолы на ВАЗ-2114.

С режимом EXTRA BASS

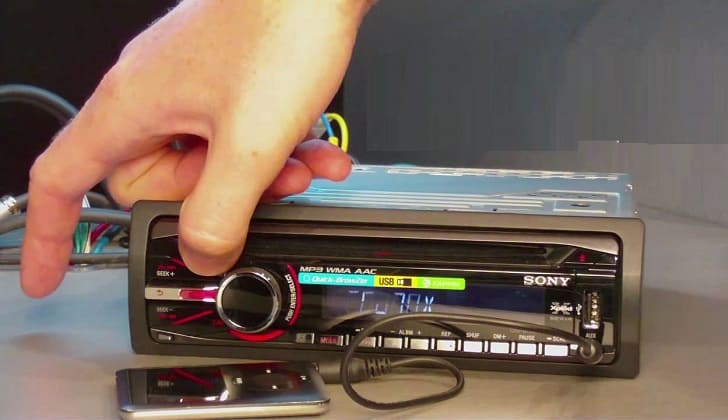

Автомагнитола Sony CDX-G3200UV в прекрасном дизайне обладает мощными функциональными характеристиками. Передняя панель устройства оснащена фронтальным USB-входом, а также функцией Android AOA2, которая способна воспроизводить файлы с гаджетов на платформе Android. Также автомагнитола позволяет, не потеряв качества звучания, сжимать аудиофайлы в формат Flac.

Благодаря режиму Extra Bass, любители насыщенных и мощных композиций получат более динамичный звук. Кроме того, устройство оснащено 10-полосным эквалайзером, который придаст музыке индивидуальный характер.

Любителям петь за рулем, несомненно, придется по душе встроенный режим караоке. Подсветка экрана устройства синхронизируется со звуком. Управление автомагнитолы Sony можно также осуществлять с помощью рулевого колеса, установив кнопки управления на руль. Для чистого и громкого звучания автомагнитола оснащена усилителем мощностью 55 Вт на 4 канала.

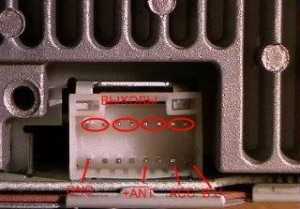

Sony — распиновка автомагнитол

SONY XR-7300 SONY XR-7200 SONY XR-7201 SONY XR-7202 SONY XR-7400

SONY XR-C5120R

SONY XR 3053

SONY XR 1953

SONY XR 4400

SONY XR 4543

SONY XR 4350

SONY CDX-R79VF

SONY XR-502

SONY XR-7082

SONY XR-C543SP SONY XR-2750 SONY XR-2803

SONY XR-U9696

SONY XRS-22SW mk3

SONY XR-C300

SONY XR-C6103SP SONY XR-3700RDS SONY XR-3690RDS SONY XR-6700RDS SONY CDX-4000X SONY CDX-4180R SONY XR-1803 SONY XR-3304 SONY XR-3750 SONY XR-4890 SONY XR-C700

SONY XR-7042 SONY XR-4403

SONY CDX-5072

SONY MDX-U1RDS

SONY XR-C210 SONY XR-C214 SONY XR-C620 RDS SONY XR-6450

SONY XR-4252

SONY XR-7040 SONY XR-5500 RDS

SONY XR-C6093SP

SONY XR-CA340 (Made In Malaysia)

SONY XR-M500R (Made In Corea)

SONY CDC R504MP

SONY CXD-5082

SONY XR-U440 RDS

SONY XR-7052

SONY S-GT460U

SONY F6800

SONY

SONY XAV-A1 10 — ACC, 12 — BATT, 20 — PARKING, 22 — ILLUMINATION

SONY CDX-7700

SONY MEX-D5200

SONY CDX-GT310/317EE

SONY CDX-GT410U

SONY DVX-8618

SONY XR-7152

SONY XR-5450

Распиновка разъемов автомагнитол

Распиновка ISO или разводка выводов – определение каждого контакта электрического соединения в разъеме или схеме согласно соответствующей нумерации и функциональности. Акустическая система любого производителя подсоединяется к штатным ISO разъемам автомобиля. Грамотная распиновка поможет получить на выходе хороший звук и не сжечь при этом разъемы напряжением. Разобраться в проводах можно с помощью стандартных схем. Вы сможете установить любую марку автомагнитолы, не имея специализированных знаний в электрике. Работая с нестандартными коннекторами, не забывайте о безопасности. «Прозванивайте» провода, используя мультиметр.

READ Как подключить супер аон мегафон
