Функции и неисправности редукционного клапана масляного насоса

Обслуживание и ремонт

Обслуживание редукторов требуется минимальное. Если изготовитель указал периодичность осмотра, то лучше соблюдать ее и в указанное время разбирать клапан проверять состояние его деталей и при необходимости заменять изношенные. Если на водопроводном редукторе стоят два манометра- до и после, то по их показаниям можно точнее определить время внепланового обслуживания устройства. Своевременное плановое обслуживание позволяет избежать внепланового, экстренного ремонта, вызванного поломкой.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

8.1. Редукционные клапаны

Давление пара в котле очень часто выше давления, требуемого для теплообменного процесса. Экономичным решением данной проблемы является редуцирование давления пара с помощью редукционного клапана. Использование в теплообменных аппаратах пара более низкого давления имеет ряд преимуществ: сам теплообменный аппарат, рассчитанный на более низкое давление пара, стоит дешевле; пар низкого давления имеет более высокую скрытую теплоту парообразования; сокращается количество пара вторичного вскипания, образующегося после конденсатоотводчика.

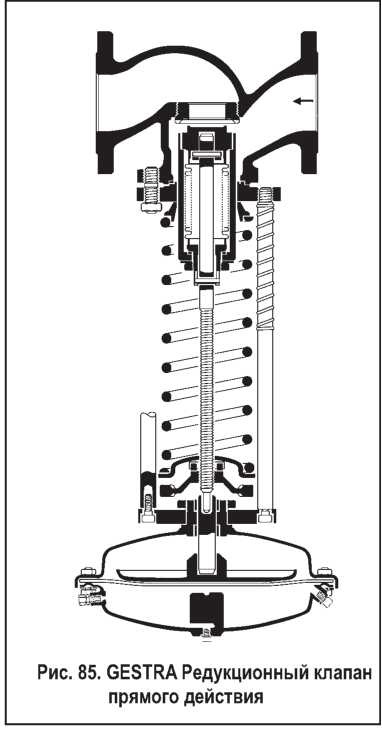

8.1.1. В большинстве случаев точность регулирования пропорциональных регуляторов давления прямого действия (показан на рис. 85) вполне приемлема и достаточна для технологических процессов. Это сбалансированный по давлению односедельный клапан прямого действия. Импульс от паропровода низкого давления передается через охладитель импульса и далее по импульсной трубке на нижнюю часть диафрагмы. Сила пружины действует в противоположном направлении. Сила пружины настраивается вручную с помощью маховика и определяет величину редуцированного давления

8.1.2. Правильный монтаж редукционного клапана очень важен для нормальной работы данного клапана. рис. 86.

Редукционные клапаны прямого действия работают большую часть времени в положении дросселирования. Даже небольшие частицы грязи могут самым негативным образом влиять на нормальную работу этих клапанов. Поэтому перед каждым редукционным клапаном прямого действия рекомендуется установить сетчатый фильтр. Частицы воды во влажном паре, пролетая на высокой скорости через клапан, приводят к кавитации и эрозии и, как результат, заметно ускоряют износ клапана и седла. При остановах системы в результате конденсации пара в паропроводах остается конденсат. Этот конденсат скапливается, в том числе, и в самой нижней точке перед редукционным клапаном При запусках пар проходит над поверхностью холодного конденсата, в результате чего могут возникать гидроудары, которые приводят к преждевременному выходу из строя диафрагмы и сильфона редукционного клапана. Поэтому паропроводы перед редукционными клапанами необходимо дренировать с помощью конденсатоотводчиков. Если паропровод после редукционного клапана поднимается наверх, то после редукционного клапана в точке подъема паропрово¬да надо предусмотреть ещё один дренаж. Если редукционный клапан установлен на вертикальном паропроводе с потоком снизу вверх, то дренаж непосредственно перед редукционным клапаном можно не предусматривать. Примеры правильного монтажа редукционных клапанов прямого действия показаны на Рис. 86. Точка отбора импульса из паропровода низкого давления должна находиться на расстоянии не менее 1 метра после редукционного клапана прямого действия. Это расстояние необходимо для стабилизации потока пара после редуцирования.

8.1.3. Если необходимо редуцировать достаточно высокое давление пара до очень низких значений, то, скорее всего, одного клапана будет уже недостаточно. В таких случаях можно использовать два редукционных клапана, установленных последовательно (см. рис. 87). Если перепад давления достаточно большой (P2

Меры при аварийной ситуации

Итак, лампа давления масла на приборной панели загорелась во время движения. Как уже отмечено, сразу следует остановиться и заглушить мотор. Поскольку, находясь в пути, возможности точно установить причину проблемы нет, то единственный способ диагностики — визуальный осмотр.

После остановки двигателя следует:

• Внимательно осмотреть силовую установку на наличие подтеков масла — клапанную крышку, поддон, масляный фильтр, торцевые поверхности мотора (возле шкива привода вспомогательных агрегатов и со стороны КПП);
• Проверить состояние цепи до датчика масла, при этом проследить (насколько это возможно) целостность провода;

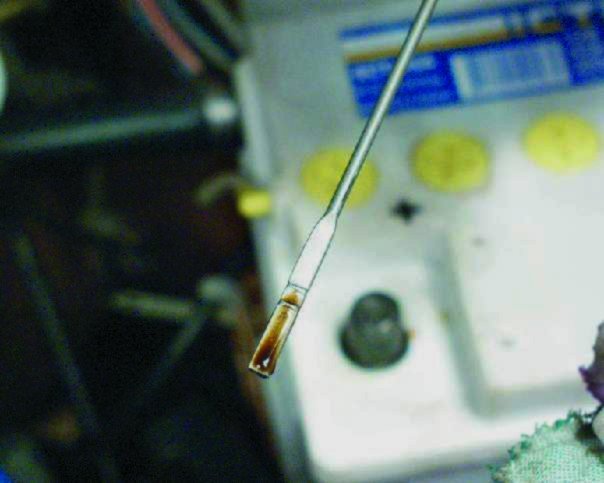

• За время, которое уйдет на визуальный осмотр, масло стечет в поддон, поэтому проверяем его уровень щупом.

В зависимости от результатов осмотра и проверки уровня, принимаем дальнейшие действия. Если обнаружена несильная утечка, а щуп показывает количество смазки ниже о — движение к месту ремонта можно продолжить, но предварительно восполнив потери масла и проверив, не загорается ли контрольная лампа.

Для доливки следует использовать такой же смазочный материал, что и залит (не зря рекомендуется возить с собой всегда масло на доливку) или приобрести аналогичное. В процессе движение следует периодически делать остановки, и восполнять уровень.

Так же поступаем и в случае, когда подтеков не обнаружено, но уровень – ниже нормы. Просто доливаем смазку, удостоверяемся, что контролька не загорается и продолжаем путь, периодически останавливаясь и проверяя щуп.

Если подтеков нет и уровень масла – в норме, возможно, что датчик давления «барахлит». Удостовериться в этом поможет повторный запуск двигателя после небольшой паузы (времени, которое уйдет на осмотр мотора и оценку количества смазочного материала).

Если же лампа загорается и при повторном запуске, лучше не экспериментировать, а вызывать помощь для транспортировки авто к месту ремонта.

Эксплуатировать машину категорически нельзя, если щуп показал уровень выше нормы или на нем есть вспененный белесый налет – эмульсия (дополнительно можно проверить наличие эмульсии на крышке маслозаливной горловины).

Это указывает на то, что в поддон просачиваются другие технические жидкости – антифриз или топливо. Чрезмерный уровень масла (смеси жидкостей) в поддоне несет сильный негативный эффект, как и его недостаток.

Диагностируется проблема не характерным цветом моторного масла и дыма из выхлопной трубы.

Это и все меры, которые можно принять при аварийной ситуации – когда лампа загорелась во время движения и для более детального поиска причины нет необходимого оснащения и инструментов.

Признаки поломки масляного насоса

Понять, что маслонасос вышел из строя, нетрудно. Перечислим симптомы, однозначно указывающие на поломку этого устройства:

• лампочка давления масла на приборной панели постоянно горит. Обычно это происходит из-за засорения или поломки редукционного клапана в насосе. Как только этот элемент ломается, давление масла в смазочной системе резко возрастает, о чём и сигнализирует лампочка, горящая даже на холостых оборотах;

  Постоянное горение этой лампочки говорит о поломке маслонасоса

• стук двигателя. Если водитель по каким-то причинам не обращает внимания на горение лампочки, мотор начинает стучать. Характерный стук становится громче по мере износа трущихся частей двигателя, на которые не подаётся масло. Отремонтировать мотор после такой поломки очень непросто.

Проверка маслонасоса на износ с помощью щупов

1. Масляный насос снимается с автомобиля и разбирается. Отделяется редукционный клапан и приёмный патрубок. Все детали насоса тщательно промываются в керосине.
2. После промывки необходимо осмотреть каждую деталь на предмет трещин или деформации. Повреждённые детали придётся заменить. Если никаких повреждений не выявлено, можно начинать замеры.

3. Сначала с помощью щупа замеряются зазоры между корпусом насоса и зубцами шестерён. Зазор не должен превышать 0,2 мм.

   Расстояние между зубьями и корпусом маслонасоса измеряется специальным щупом

4. Далее замеряются расстояния между зубьями шестерён. Они не должны превышать 0.5 мм с допустимой погрешностью в 0,05 мм. Если между какой-то парой зубьев это условие не соблюдается — налицо износ шестерни и её следует заменить.

Диагностика маслонасоса на стенде

В крупных автосервисах имеются универсальные стенды для быстрой проверки масляных насосов практически любых типов. Процедура проверки маслонасосов автомобилей ВАЗ, как правило, состоит из двух этапов:

• проверка редукционного клапана;
• проверка собранного маслонасоса.

Первый этап проверки заключается в следующем: редукционный клапан, предварительно снятый с насоса, устанавливается на стенд и на него через систему патрубков подаётся керосин. Давление керосина постепенно увеличивается с помощью специальных регуляторов.

Проверка маслонасоса ВАЗ на стенде происходит в два этапа: сначала клапан, потом сам насос

Задача специалистов сводится к тому, чтобы зафиксировать, при каком давлении клапан откроется, а при каком — полностью закроется.

Основные элементы конструкции типового редукционного клапана автомобилей ВАЗ

Редукционный клапан считается исправным, если он открывается при давлении в 7 кг/см², а закрывается при давлении в 16 кг/см². Если подобного не наблюдается, необходимо подтянуть (или, наоборот, ослабить) пружину на клапане и повторить проверку. После диагностики клапана насос полностью собирается и проверяется целиком. Для этого обычно используют смесь, на 70% состоящую из моторного масла и на 30% — из керосина. Фиксируется давление, которое насос создаёт на выходном патрубке. Устройство считается исправным, если при скорости вращения ротора в 250 об/мин на выходе создаётся давление в 35 кг/см².

Особенности работы клапана

В целом, вникнув в принцип работы этого механизма можно обнаружить, что он достаточно прост. Итак, главный элемент, который реагирует на происходящее в масляной магистрали – это специальный упорный болт. Этот болт, под воздействием внешней среды, давит на пружинку, которая уже прижимает или отпускает клапан по отношению к сечению прохода.

Если же давление масла в системе начнет возрастать и, при этом, превысит допустимый максимальный уровень давления, то масло преодолеет сопротивление регулятора (попросту пружины) и выдавит его в посадочное место. Таким образом показатель давления стабилизируется, пружина вернется в нормальное положение, а двигатель автомобиля сможет нормально функционировать дальше. Технически устройство клапана имеет следующий вид:

1. Относительно маленький корпус, внутри которого проточена особая система каналов. По ним движется масло.
2. Пружинка, шток и тело регулятора – понижают и повышают давление масла.

https://www.youtube.com/watch?v=DT2aupjaztg

Обязательно следует сказать о том, насколько устройство этого клапана просто – все функции выполняются элементарными действиями. За счет элементарности составных деталей обеспечивается высокий уровень надежности.

Также нужно отметить, что регулятор давления может технически выполняться в двух вариантах. Первый предполагает расположение корпуса внутри насоса, не разделяя эти два устройства. Второй вариант – клапан имеет свой отдельный корпус и располагается где-то по ходу масляной магистрали. Учитывая то, в каких условиях приходиться функционировать клапану, неудивительно, что поломки его также периодически встречаются

Этому моменту так же следует уделить внимание

Сиситема смазки любого современного автомобильного двигателя — комбинированного типа. А это значит, что только часть деталей смазываются естественным стеканием или капельным методом. Основная часть трущихся поверхностей смазывается под давлением. Смазка обязана образовывать антифрикционную пленку, понижать коэффициент трения деталей.

Циклический принцип работы всей системы обеспечения двигателя смазкой предполагает постоянную циркуляцию масла из картера через фильтр. Обеспечивает перемещение смазки по контуру масляный насос. После этого масло идет под давлением к коренным и шатунным шейкам коленвала, под давлением же проходит по маслопроводу к шейкам распредвала.

Видеоурок о том, как вынуть закоксовавшийся редукционный клапан

Высокооборотистые и спортивные двигатели имеют систему смазки с сухим картером. Такая система не зависит от количества масла в картере, потому что оно находится в отдельном масляном баке, куда сразу закачивается после цикла смазки. Сухая система смазки не зависит от положения и уровня масляной массы в картере.

Стабильное давление и температура масла — главные факторы оптимальной работы двигателя

Обязательным условием нормальной работы мотора есть постоянное поддерживание стабильного давления и температуры масла. При перегреве смазка может потерять вязкость и утратить основные физические характеристики, нужные для образования масляной пленки, поэтому во многих двигателях применяется система охлаждения смазки с масляным радиатором и датчиком температуры. Масляный радиатор может быть как жидкостного охлаждения, так и воздушного.

Поддержание минимального давления в системе важно для полноценного обеспечения маслом всей магистрали, независимо от степени удаленности от масляного насоса. Также для подачи смазки по узким и длинным каналам блока цилиндров, ГБЦ, коленчатого и распределительного валов и шатунов

Контролируется давление датчиком, который установлен в системе смазки и транслирует уровень давления на приборную панель, а также передает данные о давлении в блок управления двигателем. При недостаточном критическом давлении во избежание масляного голодания блок управления глушит двигатель.

Клапан регулировки давления масла

Схема того, как устроен клапан достаточно проста, и освоить ее может каждый, кто уже занимался разборкой авто. Клапан включает в себя 4 части:

• пружинку;
• корпус;
• винт для упора пружинки;
• клапан, закрывающий подачу жидкости.

Принцип того, как происходит закрытие подачи жидкости несложно понять, поскольку детали сами по себе просты и даже малоопытный водитель представляет себе их функции. Винт упора создаст в конструкции точку опоры для зажатых витков проволоки. В свою очередь пружина обеспечивает поддержку клапана, изготовленного из шарика или поршня. Шарик или поршень, находясь под давлением жидкости, сжимает пружину, и происходит открытие особого отверстия, через которое вытекает масло. Например, в двигателях марки “Лада” установлен шарик. При достигнутом нужном давлении клапан вновь закрывается и нагнетает масло.

Редукционный клапан топливной системы

Еще одним важным местом, где используется подобный клапан, является топливная система

Особенно это важно для дизельных двигателей, где установлен ТНВД. Так как рабочее тело в нем подвергается высоким нагрузкам, поэтому их незначительные колебания могут разрушить важные компоненты

Основная задача редукционного элемента – дозировка топлива на пути к форсункам

Основная задача редукционного элемента – дозировка топлива на пути к форсункам.

Интересно! ТНВД не может регулировать объем топлива, которое он подает. Поэтому подобный элемент крайне важен для нормальной работы автомобиля.

Данный элемент регулирует объем поступающего дизеля. Зачастую ТНВД подает гораздо большее количество топлива, что негативно сказывается на двигателе. Редукционный клапан стравливает излишки, отправляя их обратно в бак. Такой проблемой страдает большинство топливных насосов, поэтому данный элемент крайне важен вне зависимости от марки и модели компонента.

Симптомы неисправности масляного насоса

Первое, что будет свидетельствовать о возникновении проблем с маслонасосом — это загоревшаяся лампочка давления масла. В этом случае элемент указывает на то, что в системе смазки мотора возникли неполадки. Насколько они серьёзны — предстоит выяснить автовладельцу

Помимо проверки давления, внимание следует уделить расходу масла. При снижении давления в системе смазки силового агрегата, эксплуатировать транспортное средство не следует до тех пор, пока не будет установлена причина и произведён ремонт

Основные симптомы возникновения проблем в системе — загоревшаяся лампочка или появление стука в моторе.

Действия, которые следует предпринять в случае возникновения поломки:

• остановиться и заглушить двигатель;
• подождать некоторое время, чтобы масло стекло в картер двигателя, после чего проверить его уровень с помощью щупа. Если уровень минимальный, нужно долить до нормы;
• завести мотор;
• если лампа давления масла продолжает гореть, из двигателя все так же доносятся посторонние шумы, то это может указывать на возможные неполадки с маслонасосом.

Одной из причин загорания лампочки давления масла может быть низкий уровень смазки в моторе

Как проверить масляный насос

Для тестирования механизма необязательно проводить его демонтаж. В целях диагностики требуется измерить давление в системе смазки и сравнить с теми показаниями, которые соответствуют норме конкретного автомобиля. Исходя из полученных результатов, можно делать выводы: есть ли повод для беспокойства или нет. В случае необходимости замены масляного насоса на ВАЗ 2108/2109 рекомендуется использовать только оригинальные детали. Объясняется это тем, что комплектующие на машины отечественного автопрома на сегодняшний день производят многие. Однако их качество оставляет желать лучшего.

При замене маслонасоса рекомендуется приобретать оригинальную деталь, чтобы избежать проблем из-за низкого качества изготовления

Проверка маслонасоса на стенде

Если есть возможность, проверить работоспособность масляного насоса можно на специальном стенде. Суть такой проверки состоит в том, чтобы оценить производительность и создаваемое давление устройством, а также давление, при котором срабатывает редукционный клапан. При проведении испытаний насоса при помощи стенда применяют специальное масло с температурой +20 ˚С. Для маслонасоса на двигатель ВАЗ 2108/2109, производительность должна находиться в пределах 34 л/мин, противодавление — 5 кг/см². Редукционный клапан должен открываться при давлении 5,5–7,5 кг/см². Если проверка клапана осуществляется на моторе с помощью манометра, который установлен вместо датчика давления масла, клапан должен срабатывать при давлении не менее 4,5 кг/см².

Принцип работы и основные функции редукционного клапана

Непрерывно циркулирующее в двигателе моторное масло оказывает определённое давление на все его элементы. Постоянный контроль этого показателя в установленных производителем пределах является обязательным условием нормальной работы силового агрегата.

Назначение и функции

Любое отклонение давления масла может стать причиной выхода из строя отдельных узлов или мотора в целом. В этом случае может потребоваться капитальный ремонт двигателя, связанный с большими финансовыми расходами. Для предотвращения таких ситуаций был изобретён редукционный клапан, отвечающий за давление масла

Несмотря на важность выполняемых функций, он отличается простой конструкцией, легко ремонтируется и заменяется

Редукционный клапан является важнейшим элементом масляного насоса

Масляный насос, элементом конструкции которого является редукционный клапан, обеспечивает циркуляцию смазки по всему двигателю. Корректировка давления масла происходит именно с помощью клапана, который открывает или закрывает входное отверстие. Излишки масла уходят в запасной канал, что, в свою очередь, позволяет стабилизировать давление в системе.

Расположение

В современных автомобилях редукционный клапан расположен вместе с масляным насосом. Сам же насос, как правило, устанавливается за генератором. В зависимости от модели автомобиля и вида клапана, последний находится либо на масляном фильтре, либо на крышке насоса.

Расположение редукционного клапана в масляном насосе

Редукционные клапаны бывают двух видов: разборные и встроенные. В первом случае устройство можно разобрать и заменить отдельные детали, вышедшие из строя. Встроенные же модели в случае поломки меняются целиком, а иногда и вместе с масляным насосом или его крышкой.

Принцип работы

Давление моторного масла в системе двигателя зависит от скорости вращения коленчатого вала. Нажатием на педаль акселератора приводятся в действие шестерни насоса. При этом чем сильнее нажатие, тем быстрее вращаются шестерни. С ростом скорости вращения увеличивается объём масла, закачиваемого из картера, и, как следствие, повышается давление. Исправный редукционный клапан при достижении определённой величины давления открывается и возвращает масло обратно в картер.

Рядом с входным отверстием устройства располагается поршень или металлический шарик на пружине, прикреплённой к упорному винту. Под давлением, создаваемым маслом, клапан утапливается в корпус и приводит пружину в действие. Излишки масла через открывающееся отверстие и запасной канал насоса уходят обратно в картер двигателя.

Около входного отверстия клапана располагается поршень или металлический шарик на пружине

При снижении давления масла его величины уже не хватает для поддержания клапана в открытом состоянии и он закрывается. Пружина переводит поршень или шарик в исходное положение, перекрывая отверстие.

Для чего нужен клапан в масляном фильтре

Масляный фильтр со сменным фильтрующим элементом

Масляный фильтр

служит для очистки масла от твердых частиц продуктов изнашивания деталей двигателя, нагара и т. п. Загрязненное масло вызывает ускоренное изнашивание двигателя и засоряет каналы смазочной системы. Масляные фильтры называютполнопоточными , если через них проходит все масло, инеполнопоточными , если через них проходит только его часть. Неполнопоточные фильтры применяют как дополнительные к основным — полнопоточным для более тонкой очистки масла. Масляный фильтр может быть сменным, и его нужно заменять новым при каждой замене масла или иметь сменный только фильтрующий элемент. В большинстве двигателей легковых автомобилей применяют полнопоточные сменные фильтры (рис. 2.43), хотя встречаются конструкции, в которых заменяют только фильтрующий элемент.

Конструкция центробежного масляного фильтра (центрифуги)

: 1 — корпус; 2 — колпак ротора; 3 — ротор; 4 — колпак фильтра; 5 — гайка крепления колпака ротора; 6 — упорный шарикоподшипник; 7 — упорная шайба; 8 — гайка крепления ротора; 9 — гайка крепления колпака фильтра; 10 — верхняя втулка ротора; 11 — ось ротора; 12 — экран; 13 — нижняя втулка ротора; 14 — палец стопора; 15 — пластина стопора; 16 — пружина стопора; 17 — трубка отвода масла

В смазочных системах грузовых автомобилей часто применяют по два фильтра: один — полнопоточный со сменным фильтрующим элементом, второй — неполнопоточный центробежный (центрифуга). Центробежный фильтр (центрифуга) приводится в действие за счет реактивных сил масла, вытекающего под давлением из специальных сопел (жиклеров), направленных в разные стороны. Вращающийся с большой скоростью вместе с соплами колпак, находящийся внутри корпуса фильтра, заполнен маслом, из которого за счет центробежных сил удаляются твердые частицы, которые оседают на внутренней поверхности колпака. Центробежные фильтры очень Хорошо очищают масло, но только по массовому признаку. Например, частицы сажи ими улавливаются плохо, т. к. массы сажи и масла близки по величине.

Устройство неразборного (а) и разборного (б) полнопоточного объемноадсорбирующего масляного фильтра:

1 — корпус; 2 — штора (фильтрующий элемент); 3 — перепускной клапан; 4 — противодренажный клапан; 5 — противосливной клапан; 6 — путь масла при открытии перепускного клапана; 7 — канал слива масла в картер при замене фильтрующего элемента

Фильтрующие элементы полнопоточных фильтров изготавливают из пористого материала (бумаги, пористого картона, синтетических материалов). В случае засорения пор фильтрующего элемента его пропускная способность ухудшается. Для того чтобы в главной масляной магистрали не произошло падения давления масла, внутри фильтра имеется перепускной клапан

. Перепускной клапан открывается при определенном значении давления внутри фильтра и обеспечивает проход масла в двигатель, минуя фильтрующий элемент. Следует отметить, что лучше подавать в двигатель неочищенное масло, чем допустить падение давления в системе смазки. Перепускной клапан может открываться также в случае чрезмерного загустевания масла при холодном пуске двигателя. Имеются конструкции фильтров, в которых установлены два перепускных клапана. Иногда используются специальные датчики, сигнализирующие о засорении масляного фильтра.Дренажный клапан , установленный на входе в фильтр препятствует вытеканию масла из фильтра после остановки двигателя, чтобы при последующем пуске не терялось время на заполнение корпуса фильтра и двигатель не испытывал масляного голодания.

Как устанавливать и регулировать

В разветвленных сетях водоснабжения редукционная арматура ставится на входе в квартиру. Они позволяют компенсировать перепады напора, связанные с неравномерным расходом воды на разных этажах здания и стабилизировать напор для конечных потребителей.

При планировании и монтаже рекомендуется учитывать следующее:

• При отсутствии специальных предписаний изготовителя клапан монтируется в разрыве любой трубы, как вертикальной, так и горизонтальной.
• Если контрольные манометры не входят в конструкцию устройства, то их следует установить до редуктора и сразу после него. Это позволит визуально контролировать параметры на входе и исправность прибора.
• Если отрезок трубопровода, оснащенный редуктором, имеет строгие ограничения по максимальному давлению, то следом за редукционным предусматривают предохранительный клапан, сбрасывающий избыток давления в нестандартной ситуации.
• Если выбрана поршневая конструкция редуктора- перед ним обязательно должен стоять фильтр механической очистки. Он защитит высокоточные детали механизма от повреждения частичками ржавчины, песка и минеральных отложений.
• Если вода сильно загрязнена, например, в случае старой и изношенной водораспределительной сети, могут потребоваться дополнительные фильтры, снижающие минерализацию воды.
• При выборе типа присоединения на стороне низкого давления (до 5 атм) предпочтительным является резьбовой.

Фланцевые соединения более надежны, но в бытовой сети их преимущества проявляются слабо. Сварные соединения обладают максимальной надежностью, но низкой ремонтопригодностью. Для требующего периодического обслуживания и замены оборудования — это не лучший выбор.
