Простая замена ремня грм и помпы лада калина с двигателем 8 клапанов

Замена ремня ГРМ без специального инструмента

Способ можно использовать, если нет необходимости менять ролики.

1. Срезаем половину старого ремня ГРМ канцелярским ножом.
2. Снимаем половину старого ремня ГРМ.
3. Надеваем на шкивы коленвала новый ремень ГРМ.
4. Разрезаем вторую половину старого ремня ГРМ и удаляем его.
5. Новый ремень ГРМ натягиваем на шкивы коленвала до конца.

Кстати, по результатам опроса заменить ремень ГРМ на 8 клапанном двигателе проще, чем на 16 клапанном.

Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

Неисправности ременной передачи ГРМ

Ремень газораспределительного механизма – резиновое изделие, армированное внутри капроновыми нитями. Одна сторона у него гладкая, другая покрыта зубьями, обеспечивающими сцепливание с звездочками привода ГРМ не допуская перескакивания через зубья.

Во время эксплуатации автомобиля газораспределительный ремень испытывает большие нагрузки и с течением времени могут возникнуть следующие неисправности:

обрыв;
слабое натяжение;
нарушение целостности изделия.

На износ ременной передачи влияют следующие факторы:

• качество изделия;
• правильность монтажа;
• степень натяжения;
• условия эксплуатации;
• манера езды водителя.

Повреждения ремня могут вызвать неправильно отрегулированные элементы узла. При недостаточном натяжении возможен перескок ремня через зубья, что нарушит работу привода. Чрезмерное натяжение способствует быстрому износу ремня и других деталей привода ГРМ.

Обрыв происходит, если водитель вовремя не заменит пришедшее в негодность изделие. Если ремень оборвется в пути, автомобиль не сможет дальше самостоятельно передвигаться. Машину придется доставлять эвакуатором в автосервис. Состояние ремня напрямую влияет на работу вспомогательного оборудования, так как оно работает через ременную передачу. Порой нити обтрепанных краев обматывают на вал генераторной установки и блокируют ее работу.

Периодичность замены газораспределительного ремня?

Производитель рекомендует при замене ремня ГРМ ориентироваться на пробег и менять изделие на Лада Калина через каждые 75 тыс. км пробега. Срок замены может наступить раньше, это зависит от состояния ременной передачи.

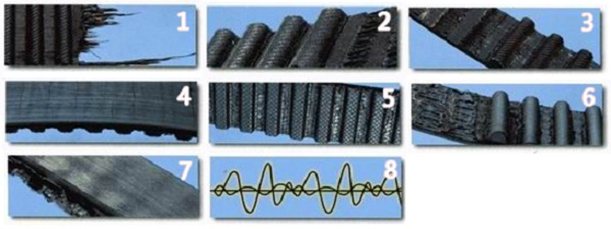

Следует регулярно проводить ее визуальный осмотр, не реже одного раза в месяц или через 15 тыс. км пробега. Проверка проводится на остывшем двигателе. Для этого выкручиваются болты крепления и демонтируется передняя защитная крышка газораспределительного механизма. Далее вывешивается переднее колесо справа и при включенной пятой передаче проворачивается коленвал. В это время осматриваем ремень. Он подлежит замене, если обнаружатся следующие признаки:

• трещины и складки на поверхности;
• расслоение материала;
• наличие износа;
• обтрепанные края;
• подрез или отсутствие зубьев;
• пятна рабочих жидкостей;
• ремень ослаблен и его невозможно натянуть.

Незамедлительная замена позволит избежать внезапный обрыв ремня. На 8-клапанном двигателе старых версий Лада Калина при обрыве ремня ничего серьезного не происходит, в отличие от новых 8-цилиндровых и 16-цилиндровых моторов, в которых при обрыве поршни сталкиваются с клапанами, что приводит к загибанию клапанов и повреждению поршней.

При обрыве на восьмицилиндровом агрегате после обрыва меняется ремень и можно продолжать эксплуатировать автомобиль. В случае с 16 цилиндрами обрыв грозит дорогостоящим ремонтом с заменой ГБЦ.

Двигатель ВАЗ 21114

Этот силовой агрегат представляет собой инжекторный бензиновый двигатель рабочим объёмом равным 1600 см 3. Это модернизированный вариант мотора ВАЗ 2111. Блок цилиндров отлит из чугуна, четыре цилиндра расположены в один ряд. В клапанном механизме этого мотора установлены восемь клапанов. Инжектор позволил существенно улучшить показатели динамичности машины, экономии топлива. По своим параметрам соответствует нормам Евро-2.

В приводе клапанного механизма применён зубчатый ремень, что несколько снизило себестоимость силового агрегата, но требует качественного, своевременного обслуживания привода ГРМ. Конструкцией головки поршней предусмотрены углубления, которые полностью исключают возможность повреждения клапанного механизма при повреждении зубчатого ремня или неправильной его установке. Производители гарантируют ресурс мотора 150 тыс. км пробега, на практике он бывает более 250 тыс. км.

Как происходит замена

Процесс замены ремня газораспределительного механизма на Лада Калина с 16 и 8 клапанами проходит по сходному сценарию, но есть некоторые отличия, поэтому рассмотрим каждый отдельно.

Для замены нам потребуются:

• набор ключей;
• отвертка;
• ключ для натяжки.

Этапы работы

Сам по себе процесс несложный и ознакомившись с предлагаемой нами инструкцией вы сможете справиться с ним без особого труда и на это не уйдет много время. Сразу скажем, что для замены лучше приобретать оригинальный комплект, хотя стоит он дороже. Но в любой случай, какой выбрать ваше дело, но придерживайтесь рекомендаций, данных в этой статье. Менять лучше с помощником потому, что некоторые работы для одного будут затруднительны.

На 8 клапанном

1. Первым делом снимаем пластиковую защиту, для этого нужно открутить три болта.
2. Снимаем переднее колесо справа. Это необходимо для того, чтобы получить доступ щитку, который защищает силовой агрегат.
3. Открутив два винта, оттягиваем щиток вниз, чтобы получить доступ к шкиву, который находится на коленчатом вале.

Оттягиваем и закреплеям щиток

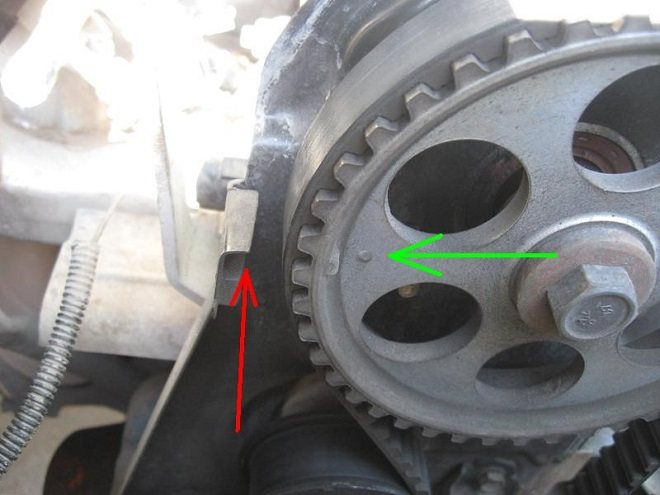

Далее нужно прокрутить коленвал, таким образом, чтобы звезды валов стали по меткам.

Метки должны быть совмещены
Для того чтобы открутить маховик застопорите коленчатый вал. С той стороны, где стоит сцепление, на моторе имеется небольшая щель, через которую можно увидеть маховик. Убираем резинку и стопорим его при помощи отвертки. Возможно, для этого вам понадобиться сторонняя помощь.

Окошко закрытое резинкой

Далее снимаем ремень генератора.
Натягивающий ролик откручиваем, покуда ГРМ ремень не ослабнет.
Снимаем его, при этом шестеренками, не должны сбиться с места.
Новый натягивается на шестеренку распредвала справа. Не забываем за метки. Затем необходимо провести его через ролик, а потом натянуть на помпу.
Натяжка должна быть такой, чтобы ремень мог повернуться только на 90 градусов.
Провернув коленчатый вал, смотрим, не сбились ли метки. В случае если такое произошло, то проделанную работу придется повторить.
Работы по сборке проводятся в порядке обратном разборке.

На 16 клапанном

1. Снимаем крышку которая находится сверху и закрывает ремень ГРМ Калины с двигателем 16 кл.
2. Демонтируем колесо, расположенное справ спереди.

Ключ для демонтажа колеса

Убираем брызговик силового агрегата и ремень генератора, чтобы лучше было менять.
Проворачиваем коленвал, пока не сойдутся отметки шкива распредвала выпускных клапанов и шкива распределительного вала впускных клапанов с отметками, которые расположены на крышке.

Совмещение меток

Откручиваем болт, которым крепится шкив вала и снимаем его.
Снимаем ограничивающую шайбу.
Открутив болты, снимаем переднюю крышку.
Болтом крепления ролика, уменьшаем натяжение ремня ГРМ.
Снимаем ремень.
Новый ремень устанавливается в точности как продемонстрировано на фото. Схема установки

Не упустите из внимания то, что отметка на шкиве коленчатого вала должна находиться против прилива на корпусе маслонасоса.

Ставя новый следите за натяжкой ветви ремня. В таком состоянии он надевается на шкив.
Поворачиваем натяжитель в направлении стрелочек до того момента, когда на нем совместятся отметки.
Затягиваем болт, закрепляющий натяжной ролик.
В случае проворота вала ослабляем затяжку и повторяем работу.
После установки проворачиваем коленвал на несколько оборотов. Здесь необходимо удостовериться, что расположение валов не нарушилось.
Если все метки сошлись, то можно переходить к установке всех снятых деталей на собственные места.

Как видите, нет ничего сложно и надеемся, что данная статья помогла вам разобраться во всех тонкостях этого процесса. Вы теперь самостоятельно можете определить какой ремень лучше для вашего автомобиля, как его правильно менять и сколько можно на этом сэкономить.

Фильтры, ремни, расходники для ТО Лада Веста

Товары, из ассортимента Дастершоп77 по теме статьи:

Наименование	Производитель	Цена	Наличие	В корзину
110265505R	Прокладка маслосливной пробки (1.6 K4M, 2.0 F4R, дизель K9K, также слив, залив АКПП) оригинал 110265505R / 8200641648	Оригинал	250 / 200 р. Дисконт: 150 р.	>10
DC466-32149	Прокладка маслосливной пробки (1.6 K4M, 2.0 F4R, дизель K9K, также слив АКПП) ASAM 32149 аналог 110265505R	Аналог	150 / 110 р. Дисконт: 100 р.	2
DC921-7700500168	Свеча зажигания двухконтактная (двигатель 1,6, 2,0) Рено 7700500168 / 7700103533 / 224013682R / 7700115827	Оригинал	500 / 400 р. Дисконт: 300 р.	>10
DC366-224011561r	Свеча зажигания для двигателя H4M/HR16DE 1.6 114 л.с. бензин 224011561r оригинал	Оригинал	1200 / 800 р. Дисконт: 700 р.	>10
DC365-152085758r	Фильтр масляный для двигателя H4M/HR16DE 1.6 114 л.с. бензин оригинал	Оригинал	1000 / 850 р. Дисконт: 750 р.	2
DC369-V144-165460509R	Воздушный фильтр для двигателя H4M/HR16DE 1.6 114 л.с. и ВАЗ-21129/21179 бензин 165460509R оригинал	Оригинал	1300 / 1100 р. Дисконт: 999 р.	8
DC393	Приводной ремень 1.6 H4M/HR16DE (С КОНД.) (DAYCO 1055мм аналог 117203168R)	Аналог	1500 / 1000 р. Дисконт: 800 р.	2
V143-21080101200582	Фильтр масляный Лада Веста оригинал 21080101200582 (ВАЗ-21129/21179)	Оригинал	500 / 350 р. Дисконт: 300 р.	2
V151-911736	Фильтр воздушный TSN (ВАЗ-21129/21179)	Аналог	350 / 300 р. Дисконт: 250 р.	2
V155-21080101106200	Прокладка маслосливной пробки оригинал (ВАЗ-21129/21179)	Оригинал	20 / 10 р. Дисконт: 5 р.	>10
V101-NF6433C	Салонный фильтр Лада Веста / Х Рей Невский Фильтр NF6433C (угольный)	Аналог	300 / 250 р. Дисконт: 250 р.	2
DC1605-EA711	Воздушный фильтр для двигателя H4M/HR16DE 1.6 114 л.с. бензин аналог 165460509R	Аналог	800 / 600 р. Дисконт: 400 р.	3
V156-21120101106100	Пробка слива масла оригинал (ВАЗ-21129/21179)	Оригинал	200 / 100 р. Дисконт: 50 р.	>10
V147-21110370701086	Свечи зажигания (4 шт в комплекте) оригинал А17ДВРМ (ВАЗ-21129/21179)	Оригинал	600 / 400 р. Дисконт: 350 р.	2
DC1811-226755893R	Фильтр топливный 226755893r оригинал Рено/Лада гаситель колебаний	Оригинал	1200 / 800 р. Дисконт: 600 р.	5
V145-8450006996	Ролик ремня генератора в сборе оригинал 8450006996 (ВАЗ-21129/21179)	Оригинал	3300 / 2800 р. Дисконт: 2300 р.	1
V146-272773151R	Фильтр салона оригинал 272773151R	Оригинал	1300 / 1100 р. Дисконт: 900 р.	1
V153-FO014	Фильтр масляный FORTECH (ВАЗ-21129/21179)	Аналог	350 / 250 р. Дисконт: 200 р.	2
V153-CT1137K1	Комплект ремня ГРМ CONTITECH (ВАЗ-21129/21179)	Аналог	4500 / 4100 р. Дисконт: 3800 р.	1
DC1558-8450033130	Фильтр воздушный оригинал 8450033130 (Веста нового образца)	Оригинал	1200 / 1000 р. Дисконт: 800 р.	4
DC2015	Приводной ремень 1.6 H4M/HR16DE (С/БЕЗ КОНД.) (DAYCO 1045мм аналог 117203168R)	Аналог	1500 / 1000 р. Дисконт: 800 р.	2
V142-8450006328	Ремень привода вспомогательный (генератора) ВАЗ-21129/21179	Оригинал	1500 / 1300 р. Дисконт: 1200 р.	1
V148-21126100604086	Комплект ремня ГРМ оригинал (ВАЗ-21129/21179)	Оригинал	5600 / 4900 р. Дисконт: 4500 р.	1
V150-K20TT	Свеча зажигания DENSO 1шт. (ВАЗ-21129/21179)	Аналог	250 / 200 р. Дисконт: 150 р.	4
DC1877	Пробка поддона Веста, Икс-Рей, 2101-2115 22мм	Аналог	70 / 50 р. Дисконт: 30 р.	3
DC2161-117201618R	Комплект ремень генератора и ролик H4M 1.6 оригинал 117201618R	Оригинал	7400 / 5900 р. Дисконт: 5500 р.	1
DC417-6PK1200	Ремень генератора 1.6 бензин H4M/HR16DE без кондиц. DAYCO 6PK1200 (117208408R)	Аналог	9000 / 600 р. Дисконт: 500 р.
V152-97888	Фильтр салона TSN (ВАЗ-21129/21179)	Аналог	350 / 250 р. Дисконт: 230 р.
DC2175	Свечи зажигания (4 шт в комплекте) оригинал АУ17ДВРМ (Энгельс)	Аналог	600 / 450 р. Дисконт: 300 р.

Замена Грм На Калине 16 Клапанов

Замена ремня Время идет Калин

Ремень ГРМ Лада Калина это кольцевой ремень из резины, усиленной нейлоновой нитью. Замена ремня ГРМ для автомобилей Lada с 16-клапанным двигателем. Замените ремень ГРМ на 16. Его роль заключается в передаче крутящего момента. от шкива коленвала на звезду распредвала с уменьшением скорости на половине скорости.

В частности, состояние ремня ГРМ и его параметры зависят от согласованности механизма синхронизации двигателя.

Основные неисправности

Есть только три основных дефекта в ремне ГРМ:

• нарушение структурной целостности;
• недостаточное напряжение;
• обрыв.

В первом случае ремень можно просто расслаивать, на что указывают свисающие усиливающие нити. Кроме того, зубцы ремня часто режутся. Замена 16 сопел синхронизации на ВАЗ-2112 на 16 клапанов с клапанами ВАЗ-2110 на замену. Эти задачи являются результатом механического повреждения, неправильной регулировки:

• звездочки распредвала;
• шкив коленчатого вала;
• зубчатый ролик;
• насосы
• натяжной ролик.

Натяжной ролик предназначен для натяжения ремня, вращаясь вокруг собственной эксцентриковой оси. Замена ремня ГРМ ВАЗ 2112 16 клапанов на фото а. Замена ремня ГРМ на клапанах ВАЗ-2110 16. В случае неправильной регулировки ремень может быть слишком натянут, что рано или поздно сделает его непригодным для использования. Та же проблема возникает, если ремень ослаблен.

READ Когда Менять Помпу На Форд Фокус 3

замена

ременьтайминг на ЛадеКалин с двигателем 21126 (16 клапанов )

«GT» Лада Калина 1.4i (Приора). замена ремня Сроки, ролики и ремень / конде гена!

ПРИВЕТ ВСЕМ !!! Если вы заинтересованы в том, чтобы вернуть себе орехи, экономя при этом семейный бюджет.

Самым неприятным сюрпризом, особенно на дороге, является обрыв ремня ГРМ. В этом случае двигатель немедленно остановится, и вы можете запустить его, только установив новый ремень.

Зачем мне это нужно? замена

Производитель заменяет ремень ГРМ в автомобиле Лада Калина Рекомендуется проезжать каждые 50 тысяч километров. Однако этот показатель приведен для стандартных запчастей, а с учетом качества запчастей в наших магазинах лучше заменять каждые 30 тыс. Км.

Рекомендуется проверять ремень не реже одного раза в месяц при снятии защитного чехла. Если обнаружены малейшие механические повреждения или деформации, они должны быть немедленно заменены.

Деформированный или поврежденный ремень может вызвать изгиб водяного насоса (насоса). клапаны и натяжной ролик. Замена ремня ГРМ на автомобили ВАЗ 2108, Замена ремня ГРМ ВАЗ 2108, 2109, ВАЗ 21099, инжектор; Замена ремня ГРМ для изогнутых клапанов и натяжного ролика. 16. Установите колесо. Замена ремня ГРМ на Лада Калина занимает около 2 часов. За это время владелец может сэкономить около полутора тысяч рублей. Это также тот случай, когда его очищенные части (резьбы) намотаны на вал генератора, что блокирует его работу.

READ Замена Заднего Стекла Рено Сандеро

К великому удовольствию владельцев любой Lada Kalina с восемью клапанами (за исключением новых восьмиклапанных двигателей), мы объявляем, что, когда ремень ГРМ ломается, клапан в их двигателях не сгибается и головка цилиндра не ударяется. Другими словами, худшее, что может случиться при отказе. это то, что двигатель останавливается. Все, что вам нужно сделать, это заменить ремень и правильно отрегулировать его.

Стоимость замены работы

Цены пояса пояса Лада Калина В наших автомагазинах варьируется от 400 до 1000 рублей за единицу. Замена ремня генератора на 8 клапанов Калина. Встречайте Renault Megane II с 16-клапанным 16-клапанным двигателем, который заменяет ремень ГРМ протяженностью 145 000 км. Renault Megane 1.4. Если необходимо замена натяжного ролика. Будьте готовы заплатить еще 400-600 рублей.

Стоимость замены ремня составляет 500-800 рублей. Замена ремня ГРМ на ремень ГРМ. Ресурс, когда вам нужно изменить. и ремни ГРМ на Daewoo. С зажимом. до 1000 руб.

При покупке ремня ГРМ лучше отдать предпочтение брендовому продукту ВАЗ. В примечании, прикрепленном к машине, говорится, что замену ремня ГРМ на 8 клапанов в Калине рекомендуется проводить каждые сорок пятьдесят тысяч километров, а также на автомобиле. Если это невозможно, вы можете купить аналог продукции какой-то известной марки. Ниже приведены примеры, которые показывают оригинальные каталожные номера ремней и зарубежные аналоги.

Источник

READ Проверка Уровня Масла Акпп Mazda 6 Gj

Установка нового ремня ГРМ

• Ставим на место кожух и шкив распредвала.
• После чего следует проверить совпадение всех меток, о них говорилось выше.
• Ставим натяжной ролик, но болт не затягиваем.
• Одеваем новый ремень, соблюдаем направление вращения, сначала на шкив коленвала, шкив распредвала, натяжной ролик и помпу, последнее можно поменять местами.

Направление натяжки.

… до момента совпадения меток на нем и затягиваем болт.

Правильная натяжка.

Проворачиваем коленвал два оборота убеждаемся что поршня не встречаются с клапанами и снова проверяем совпадение меток и натяжку ремня.

ГРМ установлен.

Устанавливаем все детали в порядке обратном снятию, заливаем антифриз и заводим.

Проще некуда, данную процедуру можно выполнить своими руками в полевых условиях, без обращения в автосервис. А вообще мне очень нравится Калина, простая в ремонте, дешевые запчасти, неприхотливая в эксплуатации, что еще для счастья надо?

Артикул и цена ролика на Лада Калина

Неотъемлемой операцией выбора ремня становится также подбор ролика ГРМ. Как и в первом варианте существует оригинал и несколько аналогов, которые можно применять. Рассмотрим артикулы и цены на ролик ГРМ Лада Калина 8 клапанов:

• Оригинальный каталожный номер ролика ремня газораспределительного механизма 8-клапанной Лады Калины является: 21126-1006135. Средняя стоимость этой детали на территории РФ составляет 700 рублей.
• Существует достаточно много аналогов оригинального ролика ГРМ, которые успешно сертифицированные для использования на автомобиле и отличаются разве что качеством и ресурсом. Рассмотрим, какой ролик ГРМ можно устанавливать вместо оригинального, на Калину с 8 клапанами:

Таблица, с указанием производителей, артикулов и цен на неоригинальный ролик ГРМ

Наименование производителя	Каталожный номер	Средняя цена по РФ в рублях
Master-sport	21126-1006135-ST-PCS-MS	580
QML	BT1006	650
Pilenga	PT-P1571	670
Torque	KR5016	680
Caffaro	320-99	720
Trialli	CM172	735
Optimal	0-N2044	750
LYNXauto	PB-3012	1080
Gates	T42150	1300
Dayco	ATB2543	1450
Ina	532060410	1470
SNR	GE372.00	1500
Ruville	57207	1550
Coram	C834	1850
Autlog	RT1663	2000

Это ролик китайский, качество не очень, быстро зашумел

Достаточно большой выбор роликов ГРМ предоставляется владельцу 8-клапанной Лада Калина. Стоит отметить, что большинство изделий с таблицы, обладают высоком качеством изготовления, а также имеют ресурс около 40 000 км.

Замена ремня ГРМ 8 клапанов на Lada Kalina: инструкции, фото- и видеообзор

В аннотации, идущей вместе с автомобилем говорится, что замена ремня ГРМ 8 клапанов на Калине, рекомендована через каждые сорок-пятьдесят тысяч километров, также как и на авто с двигателем в 16 клапанов. А проверка должна быть намного чаще.

Новый ремень для замены

Если оборвется ремень на 8-ми клапанной Ладе Калина, то клапана останутся целыми, но если такое произойдет на 16-ти кл. двигателе, то их обязательно погнет. Сам по себе процесс замены несложен и очень схож как на 8-ми клапанных агрегатах, так и на 16-ти.

Для чего служит ремень ГРМ

Основное назначение ремня ГРМ на Ладе Калина это синхронизации коленвала и распредвала силового агрегата. Для того чтобы избежать недешевых работ по восстановлению мотора просто проводите вовремя замену и он прослужит столько сколько предусмотрено изготовителем.

Ремень ГРМ Лады Калина срочно нужно поменять, если на нем обнаружились повреждения

Не важно какие именно: надрывы, потертости. Также замена нужна в случае обнаружения пятен смазки на его поверхности

Как происходит замена

Процесс замены ремня газораспределительного механизма на Лада Калина с 16 и 8 клапанами проходит по сходному сценарию, но есть некоторые отличия, поэтому рассмотрим каждый отдельно.

Этапы работы

Сам по себе процесс несложный и ознакомившись с предлагаемой нами инструкцией вы сможете справиться с ним без особого труда и на это не уйдет много время.

Сразу скажем, что для замены лучше приобретать оригинальный комплект, хотя стоит он дороже. Но в любой случай, какой выбрать ваше дело, но придерживайтесь рекомендаций, данных в этой статье.

Менять лучше с помощником потому, что некоторые работы для одного будут затруднительны.

На 8 клапанном

1. Первым делом снимаем пластиковую защиту, для этого нужно открутить три болта.
2. Снимаем переднее колесо справа. Это необходимо для того, чтобы получить доступ щитку, который защищает силовой агрегат.
3. Открутив два винта, оттягиваем щиток вниз, чтобы получить доступ к шкиву, который находится на коленчатом вале.

Оттягиваем и закреплеям щиток

• Далее нужно прокрутить коленвал, таким образом, чтобы звезды валов стали по меткам.

Метки должны быть совмещены

Для того чтобы открутить маховик застопорите коленчатый вал. С той стороны, где стоит сцепление, на моторе имеется небольшая щель, через которую можно увидеть маховик. Убираем резинку и стопорим его при помощи отвертки. Возможно, для этого вам понадобиться сторонняя помощь.

Окошко закрытое резинкой

Далее снимаем ремень генератора.
Натягивающий ролик откручиваем, покуда ГРМ ремень не ослабнет.
Снимаем его, при этом шестеренками, не должны сбиться с места.
Новый натягивается на шестеренку распредвала справа. Не забываем за метки. Затем необходимо провести его через ролик, а потом натянуть на помпу.
Натяжка должна быть такой, чтобы ремень мог повернуться только на 90 градусов.
Провернув коленчатый вал, смотрим, не сбились ли метки. В случае если такое произошло, то проделанную работу придется повторить.
Работы по сборке проводятся в порядке обратном разборке.

На 16 клапанном

1. Снимаем крышку которая находится сверху и закрывает ремень ГРМ Калины с двигателем 16 кл.
2. Демонтируем колесо, расположенное справ спереди.

Ключ для демонтажа колеса

Убираем брызговик силового агрегата и ремень генератора, чтобы лучше было менять.
Проворачиваем коленвал, пока не сойдутся отметки шкива распредвала выпускных клапанов и шкива распределительного вала впускных клапанов с отметками, которые расположены на крышке.

Совмещение меток

Откручиваем болт, которым крепится шкив вала и снимаем его.
Снимаем ограничивающую шайбу.
Открутив болты, снимаем переднюю крышку.
Болтом крепления ролика, уменьшаем натяжение ремня ГРМ.
Снимаем ремень.
Новый ремень устанавливается в точности как продемонстрировано на фото.Схема установки

Не упустите из внимания то, что отметка на шкиве коленчатого вала должна находиться против прилива на корпусе маслонасоса.

Ставя новый следите за натяжкой ветви ремня. В таком состоянии он надевается на шкив.
Поворачиваем натяжитель в направлении стрелочек до того момента, когда на нем совместятся отметки.
Затягиваем болт, закрепляющий натяжной ролик.
В случае проворота вала ослабляем затяжку и повторяем работу.
После установки проворачиваем коленвал на несколько оборотов. Здесь необходимо удостовериться, что расположение валов не нарушилось.
Если все метки сошлись, то можно переходить к установке всех снятых деталей на собственные места.

Как видите, нет ничего сложно и надеемся, что данная статья помогла вам разобраться во всех тонкостях этого процесса. Вы теперь самостоятельно можете определить какой ремень лучше для вашего автомобиля, как его правильно менять и сколько можно на этом сэкономить.

Выбор ремкомплекта ГРМ Лада Калина

Качество ремня и ролика очень важно, так как от этого зависит бесперебойная работа двигателя. К вопросу следует подходить со всей ответственностью. С другой стороны, это – расходный материал, а значит, менять его всё равно придется

С другой стороны, это – расходный материал, а значит, менять его всё равно придется.

С завода на Лада Калина устанавливается ремень ГРМ с номером 21126-1006040. Оригинал считается одним из лучших и отличается высокой надёжностью, в среднем его хватает на 50 000 километров. Стоимость варьируется в зависимости от региона: 1 000–1 500 рублей. На современном рынке есть большое количество аналогов, которые обычно стоят дешевле.

Но встречаются и более дорогие экземпляры. Самыми востребованными стали следующие бренды:

• Gates (в среднем около 2 тысяч рублей);
• LUZAR (2 000 рублей);
• Bosch (1 500–1 800 рублей);
• Pilenga (ролик-натяжитель и ремень в среднем 3 000 рублей);
• Trialli (комплект, около 3 500 рублей).

Самыми доступными аналогами считаются ремни таких производителей, как Master-Sport, Hofer и некоторые другие. В среднем их стоимость не превышает 1 тыс. рублей

Также не менее важно выбрать качественный ролик-натяжитель, т. к. меняются обычно ремни вместе с ними в паре

Здесь тоже представлено большое разнообразие

меняются обычно ремни вместе с ними в паре. Здесь тоже представлено большое разнообразие.

Средняя цена в зависимости от региона не более 700 рублей. Рынок аналогов куда разнообразнее, соответственно, и цена у них варьируется от 400 до 2 000 рублей. Чаще других автолюбители выбирают такие бренды, как Gates, Pilenga, Trialli, Master-sport и другие. В среднем их ресурс составляет около 50 000 километров +/- 5 000, всё зависит от качества.

Меняем ремень ГРМ на Калина

Если вы желаете приобрести первый опыт замены ремня
ГРМ, Калина – не самый подходящий для этого автомобиль. Лучше доверить ремонтные
работы специалисту. Пора бы и смириться: прошли те времена, когда отечественная
автотехника могла все стерпеть.

Замена ремня ГРМ

В начале процедуры разборки необходимо выставить метки
относительно расположения газораспределительного механизма и
коленвала, чтобы потом собрать механизм согласно их положению.

Второй нюанс – натяжение ремня ГРМ. Сейчас выполнить
натяжение проще – ролики оснащены соответствующими индикаторами, поэтому
нет риска «недотянуть» или «перетянуть». Так постоянно случалось со старыми
авто, когда усилие натяжения определялось «на глазок» и неопытный механик мог запросто
привести механизм в негодность.

При разборке также следует снять датчик положения
коленвала – ведь он может быть поврежден и выведен из строя.

Стоит
помнить, что периодически нужно выполнять замену всех расходных материалов –
гаек, болтов, уплотнителей. И даже водяной насос (помпу) желательно сменить на
новый, особенно если он не в лучшем состоянии.

Какие инструменты понадобятся?

Прежде чем приступать к ремонту, нужно подготовить инструмент.
Вопреки распространенному мифу, что пригодятся молоток и гвозди на 120, для
ремонта Лада Калина понадобится стандартный набор приспособлений. К ним
относят:

• ключи на 17;
• ключ для снятия колеса;
• набор торцовых головок (обязательно должна присутствовать головка
  или ключ на 10);
• отвертка шлицевая;
• натяжной ключ для натяжения ролика.

Подготовительные работы

Прежде чем приступить к разборке ГРМ и снятию ремня,
следует установить автомобиль на ровную поверхность, включить передачу и
поднять переднее колесо на домкрат. Далее поднимите капот, слейте антифриз.

Колесо также рекомендуется снять. Это облегчает доступ
к приводному колесу коленчатого вала и упрощает процедуру разборки механизма.

Замена ремня ГРМ на Калине: пошаговый алгоритм

Вот как заменить ремень ГРМ на Калине:

1. Проведите
   демонтаж ремня генератора.
2. Снимите
   кожух двигателя, вывернув предварительно крепежные болтовые соединения.
   Затем демонтируйте поддомкраченное колесо – вы получите доступ к щитку
   (защита двигателя) и сможете открыть шкив на коленвале.

Шкив коленвала

1. Далее
   необходимо выставить метки. Сначала следует определить верхнюю мертвую
   точку — то есть положение ГРМ по отношению к коленвалу. Это позволит
   избежать отклонений при сборке агрегата и последующих проблем.
2. Ослабьте
   натяжные ролики, чуть-чуть ослабив гайку. Но не откручивайте ее полностью.
3. Снимите
   ремень ГРМ – сначала демонтируйте шестеренки распредвала, затем ролика и только
   после этого шкива водной помпы.
4. Для
   полного снятия ремня демонтируйте генераторный шкив.
5. Установите
   принудительную фиксацию сцепления, чтобы блокировать коленчатый
   вал. Далее необходимо ослабить крепежный элемент приводного
   колеса коленвала и снять его.
6. Снимите
   ремень газораспределительного механизма.
7. Замените
   натяжной ролик на новый (если при прокручивании он заедает, создает шумы и
   скрипы) и установите новый ремень на посадочное место. Произведите сборку
   механизма в обратной последовательности. Не забудьте правильно натянуть
   ремень перед тем, как крышка ГРМ будет установлена на место.

8 и 16 клапанов – какая разница?

Если двигатель на 16 клапанов, то замена ремня ГРМ на
Калина проводится аналогичным способом, что и в случае, когда ДВС на 8
клапанов. Единственная сложность – нужно демонтировать, затем установить обратно
переднюю опору двигателя.

Для этого следует снять болты TORX E14, которые
фиксируют опору к кронштейнам. Чтобы облегчить задачу, если болты туго
откручиваются, необходимо варьировать положение двигателя с помощью домкрата.

На Лада Калина 2 замена ремня выполняется иначе?

Принцип замены все тот же:

1. Снимается защитная крышка двигателя.
2. Производится демонтаж переднего правого колеса и брызговика мотора.
3. Проворачивается коленвал для выставления меток.
4. Снимается шкив коленвала (необходимо открутить болт), отпускается
   натяжение ремня.
5. Ремень снимается, на его место устанавливается новый.

Виды неисправностей

На практике различают три вида неисправностей ременной передачи ГРМ:

Первый вариант опасен расслоением ремня. Об этом явлении будут свидетельствовать свисающие нити. Также довольно часто наблюдаются срезанные зубья. Такие повреждения вызваны некорректной регулировкой некоторых компонентов механизма, в числе которых присутствуют:

Натяжка ремня осуществляется посредством специального ролика, имеющего эксцентриковый вал. Вращая ролик, можно усилить или ослабить уровень натяжения. Здесь главное не допускать чрезмерное натяжение, что пагубно повлияет на состояние и ресурс ремня. Также нельзя оставлять ослабленную ременную передачу, что грозит перескоком зубьев на шестернях валов. В обоих случаях ГРМ в Лада Калина перестанет нормально функционировать.

Порыв ремня происходит, если владелец Лада Калина не принимает своевременных мер по замене этого важного расходного компонента. Когда такая ситуация возникает, то дальнейшая работа мотора 8 клапанов невозможна

Автомобиль следует транспортировать эвакуатором к месту ремонта. И необходима будет замена ремня ГРМ.

Для чего менять?

Производитель установил периодический регламентный срок замены ремня, выражающийся в величине пробега. Так владельцу следует склоняться к указанной процедуре через каждые 50 тыс. км. Можно раньше, если состояние указанного расходника требует такого действия.

Ременная передача в Лада Калина нуждается в регулярном осмотре. К визуальному контролю следует прибегать не реже одно раза в течение месяца. Для этого потребуется демонтировать протекционную крышку. Если на поверхности ремня появляются указанные ранее признаки износа, то такой элемент системы следует немедленно заменить, что позволит избежать внезапного порыва.

Чрезмерно изношенный ремень ГРМ становится причиной, вызывающей неисправность водяного насоса системы охлаждения. Обрыв на некоторых модификациях мотора приводит к загибу клапанов о днища поршней. В некоторых случаях отслоенные нитки кордов ремня могут намотаться на вал генераторной установки, вызвав сбои в ее работе.

Заметим, что на старых модификациях моторов 8 клапанов при обрыве ремня загиба клапанов не наблюдается. Удара не происходит благодаря специальным технологическим углублениям на днищах поршней. Новые агрегаты 8 клапанов и модификации с 16-клапанными головками такой полезной защитной опцией похвастать не могут.

В первом случае при порыве ременной передачи глохнет мотор 8 клапанов. Установив новое изделие, можно продолжать эксплуатацию. Второй вариант предполагает ремонт двигателя Лада Калина.

Признаки и причины замены ремня ГРМ Лада Калина

Преимуществом 8-клапанных моторов ВАЗ 2108 и впоследствии семейства Самара 2 стало то, что при обрыве ремня ГРМ поршни не встречаются с клапанами, их не гнёт. Двигатели Лады Калина конструктивно отличаются от предшествующей модели. И обрыв ведет к необходимости ремонта.

Периодичность замены

Она регламентируется производителем. Обычно это около 80 000 пробега, но, учитывая низкое качество комплектующих, рекомендуется сократить этот срок до 50 000 км. А вообще лучшим вариантом будет своевременный визуальный осмотр детали на степень износа. Первым признаком изношенности станут микротрещины, которые хорошо видны на натянутом ремне.

Если нашли микротрещины, ещё есть время на замену в ближайшее время. Из-за этого ремень сразу не обрывается, так как внутри он армирован тонкими и прочными стальными нитями. Это обеспечивает ремню возможность неоднократно выдерживать серьезные нагрузки и сохранять свои качества как можно дольше. Ещё одним признаком износа может стать ослабление натяжки из-за растягивания. В этом случае двигатель начнёт работать шумно, а также ослабнут динамические характеристики.

Дело в том, что их износ зачастую визуально не наблюдается, а между тем процесс их замены достаточно трудоемкий. Поэтому лучше поменять эти элементы сразу, тем более что производители выпускают комплекты, состоящие из ремня и ролика. Некоторые делают детали с металлическим кордом усиленного типа. Они несколько прочнее обычных и служат дольше, однако и стоимость у них выше.

Факторы износа

Несмотря на то что производитель рекомендует менять ремень не позднее 80 000 километров пробега, вывести точную периодичность невозможно, т. к. на это влияет несколько факторов. На степень износа оказывают влияние следующие моменты.

1. Качество. Если вместо оригинального ремня, который устанавливается на заводе, был установлен его аналог, то осматривать его состояние следует хотя бы раз на 10 000 километров, а лучше чаще. Предугадать, сколько проходит запчасть того или иного производителя, невозможно.
2. Условия эксплуатации автомобиля. Если машина активно эксплуатируется, например, при работе в такси, то срок замены следует сделать меньше. Во время долгой работы ремень постоянно нагревается, что со временем приводит к его износу.
3. Прочие факторы. К этим моментам можно отнести некачественную замену ремня ГРМ, когда новый элемент начинает при работе соприкасаться с другими деталями в моторном отсеке в непосредственной близости, например, защитный кожух. Лучше как можно скорее исправить ситуацию, в противном случае деталь быстро выйдет из строя.
