Замена щеток генератора ваз 2107

Замена генератора на ВАЗ-2104-2107

Генератор автомобиля предназначен для вырабатывания электрической энергии и питания бортовой цепи автомобиля. Он приводится в действие путем передачи на его шкив вращающего момента от шкива коленчатого вала двигателя. Конструкция генератора состоит из статора, ротора, крышки и выпрямителя, преобразовывающего переменный ток в постоянный.

ВАЗ 2107 комплектуются генераторами переменного тока моделей 372.3701 или 9412.3701.

Неисправности

К основным неисправностям генератора ВАЗ 2107 относятся:

• износ щеток;
• выход из строя диодного моста (выпрямительного блока);
• выход из строя подшипников ротора;
• замыкание в обмотке возбуждения;
• обрыв или замыкание в обмотке статора.

Признаками неисправного генератора являются:

• отсутствие загорания контрольной лампы на приборной панели;
• нахождение стрелки вольтметра в красной зоне;
• искрение внутри генератора;
• шум при работе (гул или вой);
• дым и запах горелого со стороны генератора.

Нужно ли менять генератор

Определить причину выхода из строя генератора, не имея понятия в электротехнике, достаточно сложно, поэтому с целью его ремонта лучше обратиться к специалистам. Чаще всего в автомобилях ВАЗ 2107 генератор выходит из строя вследствие износа щеток, возникающего из-за израсходованного ресурса или механических повреждений коллектора. Кроме этого нередко происходит замыкание или обрыв цепи в выпрямителе, что «лечится» заменой диодного моста.

Гул или вой генератора свидетельствует о поломке подшипников, что также поддается ремонту. Но если вдруг произошло замыкание в какой-то из обмоток, придется, либо договариваться с доморощенными специалистами о наматывании новой обмотки, что довольно-таки рискованно, либо же менять генератор на новый. Последний вариант здесь будет уместней всего, особенно, если на него еще и гарантию дадут.

Новый генератор в зависимости от модели и производителя может стоить от 2800 до 5000 рублей. Замена его на станции техобслуживания обойдется примерно в 500 рублей.

Каталожный номер штатного ВАЗовского генератора на «семерку» — 21083701010.

Замена генератора ВАЗ 2107 своими руками

Если вы не хотите переплачивать за работу по установке нового генератора, его можно установить самому, тем более что ничего сложного в этой процедуре нет.

• торцевой ключ с «карданом» на 17 (для моделей 372.3701) или такой же на 13 (для моделей 9412.3701);
• торцевой ключ на 19;
• торцевой ключ на 10.

Порядок выполнения работ

1. Установите автомобиль на эстакаду или автомобильную смотровую «яму», зафиксируйте его стояночным тормозом.
2. Поднимите капот, отключите провод «массы» от аккумулятора.
3. Для удобства доступа к креплениям генератора демонтируйте АКБ при помощи ключа на 10;
4. Торцевым ключом на 17 или на 13 (в зависимости от модели) отверните гайку фиксации генератора к регулировочной планке.
5. Спуститесь в смотровую яму и демонтируйте защиту двигателя.
6. Снимите ремень генератора с его шкива.
7. Отсоедините колодку провода от контактов генератора.
8. Отодвиньте резиновый защитный колпачок, и ключом на 10 выкрутите гайку фиксации наконечников электропроводов к «плюсовому» выводу генератора, соединенного с соответствующей клеммой аккумулятора.
9. С помощью торцевого ключа на 19 отверните гайку фиксации статора генератора к кронштейну блока цилиндров.
10. Извлеките фиксирующий болт и снимите генератор через низ моторного отсека.
11. Установите на место новый генератор.
12. Наденьте ремень на его шкив, а также на шкивы водяного насоса и коленчатого вала.
13. Зафиксируйте генератор и присоедините защиту двигателя.

Заключение

Но на этом установка нового генератора не закончена

Здесь важно правильно натянуть его ремень. В случае его слабого натяжения, ремень будет пробуксовывать, особенно при повышенной влажности. Это чревато его быстрым износом, а также проблемами с работоспособностью водяного насоса

Если ремень перетянуть, это выведет из строя подшипники генератора и помпы. Регулировка осуществляется путем вращения гайки на регулировочной планке

Это чревато его быстрым износом, а также проблемами с работоспособностью водяного насоса. Если ремень перетянуть, это выведет из строя подшипники генератора и помпы. Регулировка осуществляется путем вращения гайки на регулировочной планке.

Для определения правильности натяжения отверткой или другим предметом надавите на отрезок ремня между шкивами водяного насоса и коленвала. Прогиб должен составлять 12-17 мм. После перепроверьте на участке между шкивами насоса и генератора. Здесь прогиб должен быть в пределах 10-15 мм.

Если с натяжением все правильно, запускайте двигатель и проверяйте работу генератора.

Замена щеток генератора ВАЗ 2113, 2114, 2115

Если на автомобилях ВАЗ 2114, 2113, 2115 аккумулятор начал держать зажигание только в течение нескольких минут, необходима замена щеток генератора. Если не выполнить ремонт своевременно, то придется постоянно заряжать агрегат, в ближайшее время – установить новый. Проверить работоспособность щеток несложно – по размеру выступа из гнезда. Если полученный результат превышает 5 миллиметров – нужно приступать к работе. Можно действовать по регламенту: через каждые 50 тысяч километров или каждый сезон. Этот ремонт – не сложный, его можно выполнить своими руками.

Необходимые запчасти

Для работы потребуется приобрести новые щетки. В магазине можно подобрать товар по артикулу 2101-3708340, 9402/9412 или ЭГ51А. Маркировку можно также узнать в инструкции по эксплуатации автомобиля. Лучше приобретать комплект, чтобы запасные части были всегда с собой. Это будет гарантией, что при возникновении поломки не придется вызывать эвакуатор.

Необходимые для ремонта инструменты

Для работы нужно подготовить следующий инструмент:

• торцевая головка с трещоткой на 8;
• ключ на 13;
• обычная плоская отвертка.

Цена замены щеток генератора без снятия и со снятием на ВАЗ 2113, 2114 и 2115 на 08.11.2019 года варьируется в пределах от 500 до 600 рублей. Недорого, но зачем платить? Самостоятельные работы вполне целесообразны, они не сложны, не требуют специальных навыков, и параллельно можно сделать ревизию состояния генератора и смежных узлов.

Основные проблемы

Признаки, по которым можно понять, что нужна замена щеток генератора ВАЗ 2115, 2113 или 2114 такие:

• аккумулятор не заряжается или быстро расходует заряд;
• мигают сигнальные лампочки на приборной доске;
• сбои в напряжении;
• отключается бортовая электроника или не хватает мощности для ее функционирования;
• фары начинают мигать или их свет стал тусклым.

Все эти признаки говорят об износе щеток. На приборной доске появляется следующее сообщение.

Порядок выполнения работ

Перед началом работы нужно полностью прочесть инструкцию, как починить неполадку. Это разрешит действовать уверенно. Нужно понимать, что причиной потери работоспособности генератора может быть не только выход из строя щеток, но ремень или реле-регулятор. Не исключено, что изношен весь генераторный агрегат. Поэтому во время ремонта нужно проверить состояние всех элементов. Сначала нужно подготовить автомобиль к работе: снимаем клемму с аккумулятора, чтобы исключить проблемы, и отключаем плюс от генератора.

Теперь можно приступать к основным работам:

1. Откручиваем крепежный болт ремня генератора.

Агрегат пододвигаем к мотору и снимаем ремень.
Отсоединяем планку натяжителя, штекер, клеммы.
Извлекаем двигатель.
Теперь нужно сделать щеточный узел доступным для работы, для этого нужно открыть защитный кожух. Он крепится тремя защелками.

Открутив два болта, отсоединяем провода.
Справа расположена гайка, которую тоже нужно выкрутить.

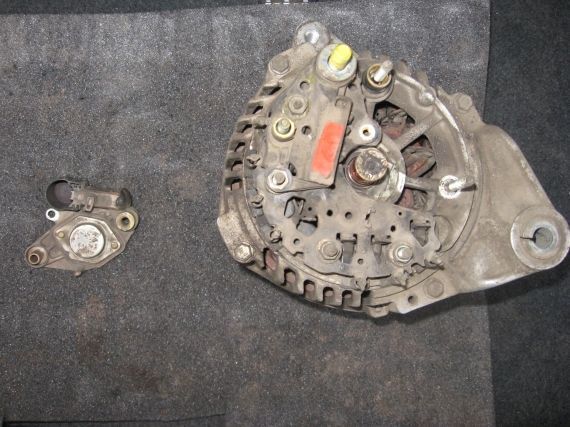

Теперь нужно поднять регулятор напряжения.

Выполняем снятие щеток генератора ВАЗ 2114, 2113 или 2115 и их проверку. Часто бывает, что они полностью закончились.

Обязательно следует проверить вынос на якоре. Он расположен в месте соприкосновения вала и щеток. Если он большой – нужно шлифовать.

Теперь нужно тщательно очистить место расположения щеточного узла, зачистить контакты, проверить надежность пружин.
Установка новых деталей.
Сборка в обратном порядке.

Сравните старые и новые щетки по длине.

Также смотрите замену щеток генератора ВАЗ 2114 без снятия генератора на видео:

Также можно действовать в следующем порядке:

1. Обесточиваем аккумулятор посредством отсоединения минусовой клеммы.
2. Отсоединяем контакты.
3. Выкручиваем два крепежа, расположенных на корпусе щеткодержателя.
4. Извлекаем узел.
5. Осмотр конструкции на наличие дефектов.
6. Замер выступающей части щеток.
7. Установка новых компонентов.
8. Монтаж узла в обратной последовательности.

Этот вариант актуален в том случае, если вы точно уверены, что причиной неисправности генератора являются щетки. После грамотно выполненных работ на приборной доске появляется такое сообщение.

Резюмируем

Как видно из вышесказанного замена щеток – не сложна. Она доступна автомобилисту, умеющему держать в руках инструмент и обладающих здравым смыслом. Специальных навыков – не требуется. После замены щеток может появиться сообщение о низкой зарядке аккумулятора или неисправности генератора. Не нужно сразу паниковать и искать причину. Это довольно частое явление, поскольку новые детали только начинают притираться. Через небольшой промежуток времени вы сможете уверенно пользоваться автомобилем.

Основные неполадки

Есть несколько основных неполадок, характерных для генератора. Если изучить их, выполнить ремонт будет вполне реально даже своими силами.

Перечислим их, а также расскажем о необходимых дополнительных действиях для устранения.

Поломка

Ваши действия

Чтобы устранить данную неисправность, достаточно просто заменить старый предохранитель на новый. Но при этом обязательно определите причину, из-за которой возникла проблема

Оборвалась цепь, питающая приборы

В данной ситуации обязательно убедитесь в надежности соединения нулевого провода с остальными контактами

Возникли проблемы с замком зажигания

Проверьте, работает ли плата замка зажигания

Вышла из строя контрольная лампа

Просто поменяйте устройство на новое, если лампа просто перегорела

Вышли из строя щетки

Вам предстоит поменять сами щетки, а также их держатели. Проверьте контакты на предмет наличия окислений. Их можно обработать с помощью WD40 или зачистить бензином

Не работает регулятор напряжения

Данный агрегат подлежит замене. Отремонтировать его невозможно

Повредился или вышел из строя ремень генератора

Можно попытаться отрегулировать натяжение ремня, если проблема в этом. При повреждениях агрегата прибегают к его полной замене

Вышел из строя подшипник

Здесь поможет только его полная замена.

Подобные поломки встречаются достаточно часто, потому их нельзя игнорировать при первых же признаках. Разобравшись в устройстве генератора, решать проблемы его неисправности становится гораздо легче.

Где он находится

Перед тем как снять генератор, нужно хотя бы разобраться, где данное устройство находится.

Вот именно там и находится искомый элемент.

Расположение

Проверка работоспособности

Если генератор работает некорректно, последствия могут оказаться самыми непредсказуемыми. При малом заряде, исходящем от устройства, аккумулятор быстро сядет и ваш ВАЗ 2114 попросту заглохнет. Сильное напряжение еще опаснее, поскольку повреждает всю электросхему автомобиля.

Показатели мощности генератора можно замерить с помощью тестера.

Включите зажигание и убедитесь, что все лампы на приборной панели загорелись. После этого запускайте силовой агрегат.
Если значок аккумуляторной батареи горит на панели или мигает тусклым светом, в цепи генератора имеются повреждения.
Прогрейте мотор примерно до 90 градусов, после чего все энергозависимые приборы включайте.
Подключите тестер прямо на аккумулятор. Второй человек в этот момент будет жать на педаль газа, и удерживать обороты в районе 3,2-2,5 тысяч оборотов.
При показателях 13В на тестере, генератор работает исправно.
Теперь отключите все энергопотребители и снова проведите замеры. Обороты удерживаются аналогичные

При исправном генераторе показатели тестера будут 14,7В.
Параллельно рекомендуем обратить внимание на звуки, которые исходят от генератора. При наличии гула высока вероятность износа подшипника, который следует заменить.

Низкое напряжение может быть вызвано одно из нескольких причин:

• Натяжение ремня ГРМ недостаточно сильное;
• Цепь генератора повреждена;
• Неисправен регулятор напряжения;
• Износились щетки;
• Генератор износился и нуждается в замене.

Из-за чего горит знак АКБ на приборной панели

Когда вы поворачиваете ключ зажигания, система включает все лампочки на приборной панели, что позволяет проверить исправность систем. После этого запускается мотор и все эти лампы гаснут. Но только при условии, что автомобиль исправен.

Если одна из ламп продолжает гореть, в автомобиле возникли проблемы.

Что касается значка аккумулятора, то его свечение при запущенном моторе говорит о том, что издаваемое генератором напряжение слишком слабое или отсутствует полностью.

Замена щеток

Заменить щетки генератора не сложно, если возникла такая необходимость. Подобные работы проводятся в том случае, если возникла их естественная амортизация.

Полезные советы

Если перед заменой щеток вы стали наблюдать наличие шума при работе генератора, то данная неисправность может говорить об износе подшипников генератора.

О преждевременном износе подшипника может говорить увеличенный люфт. В таком случае нужно произвести его замену.

Зачастую перетянутый ремень генератора приводит к неисправности подшипника.

Для предотвращения поломок систем автомобиля желательно проводить регулярную проверку узлов согласно рекомендациям производителя. Постарайтесь создать такую привычку: периодически проводить осмотр отсека двигателя на наличие шумов. Это позволит избежать серьезных повреждений и решить образовавшиеся проблемы с минимальными финансовыми затратами. Лучше сделать все правильно, чем сделать «как всегда». Удачи вам на дороге!

Возбраняется запуск генератора автомобиля с отсоединенным аккумулятором. Это приведёт к кратковременному повышению напряжения на клемме «30», вследствие чего придут в негодность детали выпрямителя и устройства электросети автомобиля.

Для замены щёток понадобится следующие инструменты:

• накидные ключи на «8», «13»;
• трещотка;
• набором насадок «на 13», «на 10», «на 17»; «на 19»;
• отвёртка плоская и крестообразная;
• проникающая жидкость WD 40;
• тиски (если понадобятся);
• новые щётки на генератор ВАЗ 2107.

Цена актуальна для Москвы и области на лето 2017.

О проблеме в системе электропитания сигнализирует стрелка зарядки аккумулятора. Это указывает на то, что при работающем двигателе, зарядка АКБ происходит плохо.

Вольтметр показал напряжение 11,2 вольта. В конечном итоге подозрение падает на генератор.

Приступаем к ремонту. Для начала снимаем клеммы и вынимаем АКБ.

Ключом «на 17» отворачиваем гайку и снимаем регулировочную планку.

Отсоединяем колодку провода от вывода «61» генератора.

Головкой на «19» отворачиваем гайку нижнего крепления генератора.

Снимаем ремень привода со шкива генератора.

Выбиваем болт и вынимаем втулку. Следует учесть, что при этом генератор будет держаться на кронштейне.

Снимаем генератор с автомобиля, опустив его вниз между кронштейном и балкой переднего моста.

А вот и виновник «долгого пути» винт с сорванными краями.

Устанавливаем генератор в тиски и отвёрткой выкручиваем два болта щёткодержателя.

Устанавливаем новый щёткодержатель, собираем всё в обратной последовательности.

Замена щеток на ВАЗ-2107 и других похожих моделях – существует ли разница?

Для начала стоит уточнить, что щетки генератора – это такие детали, замена которых требуется чаще всех. По этой причине разработчики создают специальные конструкции генераторов, чтобы водитель смог без проблем провести замену. Процесс их изнашивания довольно долгий, он зависит от срока эксплуатации автомобиля, а также от интенсивности нагрузки. Приобретая подержанный автомобиль с достаточно большим пробегом, не стоит ждать, пока детали износятся и перестанут полноценно функционировать. Лучше сразу произведите замену. К счастью, небольшая стоимость позволяет это.

Замена старых деталей

Люди, далекие от особенностей строения их транспортного средства, вполне могут подумать, что производство разных моделей на одном заводе делает процесс замены одинаковым (речь идет о популярных отечественных моделях). Если честно, то такая догадка является верной. Можно сказать даже больше: практически все модели с двигателем внутреннего сгорания имеют одинаковый процесс замены.

Совет: Вы можете установить на некоторые модели Audi или BMW щетки от ВАЗа, и они будут прекрасно функционировать. Внешний вид, правда, немного отличается более грубой окантовкой, но это не влияет на работу.

Какие генераторы можно установить на ВАЗ 2105

Вопрос выбора генератора на ВАЗ 2105 возникает в том случае, когда штатное устройство не способно обеспечить током, установленные на автомобиль потребители. Сегодня многие автовладельцы оснащают свои машины мощными лампами головного света, современной музыкой и другими устройствами, потребляющими большой ток.

Для оснащения своего авто более мощным источником электроэнергии можно установить один из следующих вариантов:

• Г-2107–3701010. Агрегат выдаёт ток в 80 А и вполне способен обеспечить дополнительные потребители электроэнергией;
• генератор от ВАЗ 21214 с каталожным номером 9412.3701–03. Выдаваемый устройством ток — 110 А. Для установки потребуется приобрести дополнительный крепёж (кронштейн, планка, болты), а также внести минимальные изменения по электрической части;
• изделие от ВАЗ 2110 на 80 А или больший ток. Для монтажа приобретается соответствующее крепление.

Один из мощных вариантов генераторных установок, которым можно оснастить ВАЗ 2105 — устройство от ВАЗ 2110

Как поменять щётки на генераторе Такое делать незазорно

Зачем и как поменять задние стойки Нексия

• Произвольное отключение электронных устройств в машине при работающем двигателе, когда такое происходит часто, а причины такого явления непонятны;
• Плохая освещённость при поездках ночью;
• Напряжение зарядки аккумулятора не соответствует рекомендуемому производителем машины, что приводит к снижению ёмкости АКБ.

• Снимается защита двигателя, выворачивают винты её крепления по периметру и вынимают из моторного отсека;
• Теперь нужно отодвинуть резиновую защиту с выводного контактного болта генератора. Далее отворачивают гайку и отсоединяют провода;
• Чтобы снять ремень, нужно освободить гайку на планке натяжителя, сдвинуть его к блоку и достать приводной ремень. После этого снимают натяжную планку;
• Чтобы выполнить следующий шаг по его демонтажу, нужно отвинтить два болта, которые прижимают кронштейн крепления генератора к блоку цилиндров;
• После этого он легко вынимается из моторного отсека.

AutoFlit.ru

Щетки генератора – зачем они нужны?

Довольно часто (особенно в старых моделях) бывают такие случаи, когда при резком увеличении скорости движения происходят разные на первый взгляд необъяснимые вещи: тускнеет свет приборной панели или фар, прикуриватель и (или) магнитола работают с перебоями. Водители, не закалившись в холодном озере многолетнего опыта, ошибочно могут подумать на сгоревшие предохранители, проводку или замыкание приборов. Для проработки всех этих версий может уйти целый день и даже больше. Но каково будет удивление водителя, когда выяснится истинная причина неисправности, что вся суть проблемы из-за каких-то небольших кусочков металла черного цвета, именуемых щетками генератора.

Устройство генератора

Исходя из уроков физики 9 ли 8 класса, всем известно, что в состав любого генератора должны входить две основные части, одна из которых подвижная (ротор), а вторая, соответственно, неподвижная (статор). Каждая из частей имеет медную (в большинстве случаев) обмотку. Под действием магнитной силы ротор начинает вращаться, питаясь электричеством через якорь и еще две детали из металла. А называются они щетками генератора. Из-за постоянного воздействия силы трения все детали понемногу изнашиваются из-за постоянного вращения ротора. Происходит это в любом случае, независимо от качества материала деталей (а он действительно крепкий).

Замена щеток на ВАЗ-2107 и других похожих моделях – существует ли разница?

Для начала стоит уточнить, что щетки генератора – это такие детали, замена которых требуется чаще всех. По этой причине разработчики создают специальные конструкции генераторов, чтобы водитель смог без проблем провести замену. Процесс их изнашивания довольно долгий, он зависит от срока эксплуатации автомобиля, а также от интенсивности нагрузки. Приобретая подержанный автомобиль с достаточно большим пробегом, не стоит ждать, пока детали износятся и перестанут полноценно функционировать. Лучше сразу произведите замену. К счастью, небольшая стоимость позволяет это.

Замена старых деталей

Люди, далекие от особенностей строения их транспортного средства, вполне могут подумать, что производство разных моделей на одном заводе делает процесс замены одинаковым (речь идет о популярных отечественных моделях). Если честно, то такая догадка является верной. Можно сказать даже больше: практически все модели с двигателем внутреннего сгорания имеют одинаковый процесс замены.

Когда нужно менять щетки генератора?

При плановых ТО мелким элементам генератора внимания, конечно же, никто не уделяет. Именно по этой причине поломка его щеток всегда становится неожиданностью для водителя. Специалисты советуют через 50 тысяч километров пробега (либо один раз в четыре года) обязательно проверять их исправность и функциональность, и тогда никаких проблем с эксплуатацией генератора не возникнет.

Примечательно, что проверить щетки (и при необходимости поменять их) вы можете без демонтажа достаточно-таки громоздкого генератора. Кроме того, о потребности заглянуть под капот авто и проверить графитовые щетки вам могут просигнализировать следующие симптомы:

• непредсказуемое отключение электронных устройств в транспортном средстве, происходящее по непонятным причинам;
• снижение освещенности салона машины и внешних источников света;
• снижение напряжения;
• разряжающийся неоправданно быстро автомобильный аккумулятор, который, к тому же, затем очень трудно (а иногда и невозможно) зарядить.

Любой из указанных симптомов говорит автомобилисту о том, что ему, вероятнее всего, требуется снять старые щетки и установить вместо них новые. Проверить старые изделия на функциональность вы можете очень просто. Следует откинуть от АКБ «минус», снять регулятор напряжения и визуально оценить, на какую высоту выдаются из своего «укрытия» интересующие нас графитовые детали. Щетки нужно срочно поменять в том случае, когда их высота составляет менее пяти миллиметров.

Это интересно: Как проверить датчик положення дроссельной заслонки на Passat B3

Признаки неисправности

Чаще всего щетки выходят из строя из-за банального износа, а на неисправность в первую очередь укажет плохой заряд аккумуляторной батареи. Автовладельцы самостоятельно могут понять, что данная деталь вышла из строя по следующим признакам:

• в напряжении будут наблюдаться постоянные сбои;
• аккумуляторная батарея начнет очень быстро заряжаться или не будет заряжаться вообще;
• оптические приборы начнут хуже освещать дорогу;
• лампочки на приборной доске будут постоянно моргать;
• запустить в действие электронику, к примеру, автомобильную магнитолу, не получится из-за недостаточного напряжения.

Если вышеперечисленные признаки неисправности будут обнаружены, заменить щетки рекомендуется как можно быстрее, чтобы сохранить функциональность самого генератора. Ведь если этот элемент выйдет из строя, то сумма на ремонт в два, а то и в три раза увеличится.

По мнению специалистов, замену лучше всего осуществлять через 45 000 – 50 000 км пробега.

Как проверить генератор

Первоначальную проверку работоспособности производят, если на приборной панели загорелась контрольная лампочка зарядки АКБ во время работы двигателя. Первоначально проверяют натяжение ремня. При надавливании на среднюю часть провеса ремня большим пальцем с усилием, смещение ремня должно быть в пределах от 1,0 до 1,5 сантиметра. При большем смещении ремень может проскальзывать и динамо не обеспечит необходимый ток заряда. Слишком сильное натяжение ремня (менее 0,5 см), приводит к преждевременному износу подшипников. Если ремень сильно изношен, его следует заменить.

Далее на заведенном двигателе с помощью мультиметра измеряют напряжение на аккумуляторной батарее. Щупы мультиметра подключают к клеммам АКБ. Напряжение должно быть в пределах от 13,5 до 14,5 Вольт. На слабом аккумуляторе напряжение может повышаться до 15 Вольт, но не более. Если напряжение находится вне этих пределов, то необходим ремонт. Перед принятием данного решения следует проконтролировать напряжения, поступающие на клеммы генератора.

На клемму, к которой приходит толстый провод постоянно подается +12 Вольт с аккумуляторной батареи. На разъем тонкого провода поступает положительное напряжение при включенном зажигании. Если напряжения не соответствуют корректным значениям, следует проверить схему его подключения.
