Схема предохранителей фольксваген джетта 6
Содержание:
- Описание блока предохранителей Фольксваген Джетта 6
- Контроль исправности предохранителей
- Блок предохранителей: схема и расположение
- Подкапотный модуль предохранителей
- Предохранители Фольксваген Гольф 6, 2008 — 2013
- реле и предохранители
- Блоки в салоне
- Первый способ, как отключить омыватель фар
- Расположение предохранителей на Фольксваген Поло Седан и как их заменить
- Автозапчасти для иномарок, ремонт авто
Описание блока предохранителей Фольксваген Джетта 6
Предохранители существуют даже в самых простых транспортных средствах. Они стали необходимы тогда, когда появились электроприборы и электропроводка. Этот элемент выходит первым из строя в случае, когда повышается уровень тока, тем самым он защищает дорогостоящие приборы.
В автомобилях применяются одноразовые предохранители из легкоплавкого элемента и механизма крепления к контактам. Данные запчасти располагаются в автомобиле как в салоне, так и под капотом. Существует схема защищающих деталей Фольксваген Джетта 2013.
Расположение и схема (для поколения 2012 и 2013 года)
Защитные приспособления и реле объединены связующим узлом, которым является блок предохранителей. Работа автомобиля находится в зависимости от цепей питания Фольксваген Джетта. Фонари освещения, насос для топлива, электрические двигатели вентиляторов охлаждения входят в блок через реле.
Блок предохранителей играет огромную роль для стабильного функционирования систем моделей Volkswagen Jetta 2012,2013. Блок расположен в салоне автомобиля Volkswagen Jetta, слева стороны от панели приборов.
Верхняя полка, которая там расположена, состоит из фиксирующего винта, нижнего кожуха панели приборов, панели приборов и крышки, защищающей блок предохранителей. В случае неисправности приборов следует посмотреть в блок.
Приспособление, которое неисправно, будет сразу заметно своей оплавленной частью и черным налетом.
Расположение и схема
Процесс снятия и замены
Как обнаружить сгоревший предохранитель и его заменить
Выбирая защитное приспособление, учитывайте его номинальное напряжение, которое не должно быть меньше напряжения сети и тока установки. По пусковому току двигателя проверяются защитные приспособления, которые установили в цепях двигателей.
Элементы защиты проверяются посредством тестера, когда не нужно вынимать элемент из гнезда. Если вы обнаружили перегоревший компанент, то его следует поменять на такой, который будет соответствовать амперным характеристикам. Каждый автолюбитель должен иметь про запас набор защищающих запчастей.
Снятие и замена защищающих запчастей
Прежде чем менять элемент защиты, отключите зажигание, чтобы не вышел из строя его держатель.Найти сгоревшее приспособление, предохраняющее от опасного действия, нелегко.
Посмотрите на внешний вид защищающего приспособления. Оно прозрачно, поэтому можно видеть разрыв. Чтобы убедиться в неисправности цепи, используйте вольтомметр, который стоит недорого. Он поможет вам проверить все автомобильное оборудование.
Этот измерительный прибор отправляет на контакт элемента электрический заряд небольшой мощности, после чего замеряет величину на другом контакте. Если заряда не обнаружили, значит, элемент защиты не работает.
Пользуясь схемой расположения предохранителей, извлеките с помощью специальных щипчиков сгоревшее приспособление, оберегающее от опасного действия, и замените на идентичное.
Снятие и замена компонентов защиты
Предохранитель омывателя фар
Омыватель фар — прибор чрезвычайно нужный, особенно, когда дело касается ночной езды или путешествий в дождь и слякоть. Не беспокойтесь в такую непогоду, ведь действия омывателя фар гарантирует поток света.
Свет, исходящий от фар, должен быть четким и ярким. Однако, из-за омывателя фар может быть увеличен расход жидкости. Многие водители при первых морозах отключают предохранитель омывателя оптики, чтобы под действием соблазна не включить прибор.
Но этот прибор также может выйти из строя. Не забывайте, что за работу омывателя фар также несёт ответственность его защищающий элемент. При отказе в работе прибора очищающего фары, проверьте защитный компонент, и при необходимости замените.
Предохранитель омывателя оптики
avtozam.com
Контроль исправности предохранителей
В случае отказа работоспособности какого-либо устройства автомобиля необходимо при помощи таблиц 1 и 2 определить, какие (какой) предохранители обслуживают данный элемент. Затем необходимо выключить зажигание.
В некоторых случаях (отказ блока управления двигателем, генератора, габаритных огней, прикуривателя и других) лучше снять отрицательную клемму аккумуляторной батареи. Затем с помощью специальных диэлектрических щипцов (можно плоскогубцев) необходимо демонтировать требуемые предохранители.
Предохранители в прозрачных корпусах можно проконтролировать визуальным методом. Следует помнить, что такой метод контроля неисправности не имеет 100%!ю(MISSING) гарантию, так как микротрещину проводящей вставки иногда можно не увидеть.
Лучше использовать мультиметр в положении контроля «диод», «сопротивление» или «прозвонка». Величина сопротивления исправного предохранителя приблизительно равна нулю. Сопротивление перегоревшего предохранителя стремится к бесконечности (на мультиметре индицируется «1»).
Блок предохранителей: схема и расположение
Существует две основных модели устройства электрического оборудования Volkswagen Jetta, в соответствии с каждой из которых действует своя схема расположения предохранителей. Для моделей, выпускаемых в период до 1989 года, блок и его схема выглядит так, как показано на рисунке. Причем значение максимально допустимого тока, который может выдержать контактный элемент, нанесено на корпус самого предохранителя. Ну а его цвет соответствует определенной величине этого тока.

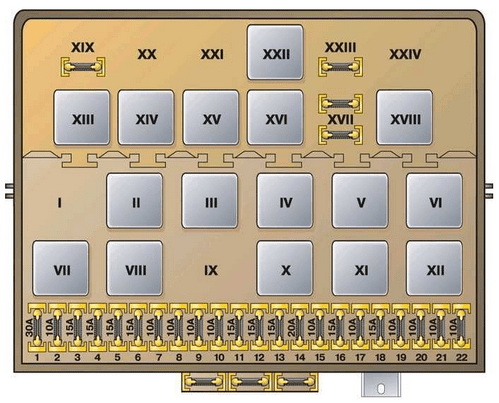

Схема блока предохранителей на автомобилях Volkswagen Jetta период выпуска после 1989 была несколько изменена и стала выглядеть следующим образом. Стоит сказать о том, что также в этом блоке под предохранителями стали располагаться запасные контактные элементы. Помимо этого, здесь находится специальный пинцет для аккуратного изымания предохранителей из контактных разъемов.
Необходимо помнить о том, что каждый элемент отвечает за защиту от выхода из строя одной цепи. В последних моделях Фольксваген Джетта имеется алгоритм, по которому задано последовательность и расположение предохранителей. Далее мы и рассмотрим список, по которому легко выявить какой контактный элемент, за какую электрическую цепь отвечает в автомобиле Фольксваген Джетта.
Порядковый номер элемента | ||
1 | Левый ближний огонь | 10 |
2 | Правый ближний огонь | 10 |
3 | Подсветка водительской панели Подсветка госномера | 10 |
4 | Лампа освещения для перчаточного ящика | 15 |
5 | Омыватель и очиститель лобового стекла | 15 |
6 | вентилятор системы отопления | 20 |
7 | Фара задняя, справа, сигнал стояночного фонаря | 10 |
8 | Подогрев для заднего стекла | 20 |
9 | «Туманки» | 15 |
10 | Левый огонь дальнего света | 10 |
11 | Правый огонь дальнего света | 10 |
12 | Сигнальный гудок | 10 |
13 | Сигнальные лампы автомобиля при движении назад Подогрев жидкости резервуара омывателя | 10 |
14 | В модели с дизелем клапан отсечки топлива | 10 |
15 | Панель приборов водителя | 15 |
16 | лампы сигнала аварийки | 10 |
17 | Свободный (запасной) контакт | – |
18 | вентилятор салона кондиционер | 30 |
19 | Сигнальная лампа стоп — сигнала | 10 |
20 | Источник освещения внутри салона автомобиля | 15 |
21 | Прикуриватель в салоне и FM-радио | 10 |
Помните, в случае неисправности какого-либо контактного элемента Volkswagen Jetta запрещается заменять его проволокой или более подходящими средствами
. Дело в том, что несовершенство таких подручных средств может привести к серьезным повреждениям оборудования Volkswagen. Ну а для владельца это может закончиться дорогим и долгим ремонтом. Причем не только блока предохранителей, но и устройств, подключенных к электрической цепи.
Таким образом, при замене данных элементов, необходимо следовать схеме, где указано их расположение. Она находится на обратной стороне крышки блока. Использовать при устранении неисправности только оригинальные элементы Volkswagen Jetta. В результате будет получено оперативное и грамотное решение вопроса ремонта и замены неисправных предохранителей.
Привет всем. Сегодня речь пойдет о предохранителях, а в частности об их идентификации в глубинах подкапотного пространства наших Джетт.А задался этим вопросом я после того как в отпуске помогал отцу делать скрытную проводку видеорегистратора на его Great Wall Hover H5. Решили мы подключить его к блоку предохранителей. Сняв крышку блока предохранителей и, увидев на ее обороте схему с кучей иероглифов, я сразу вспомнил ДОБРЫМ словом китайский автопром. И тут на помощь пришел Драйв2, буквально за 3 минуты я нашел готовую к распечатке схему на русском со всеми расшифровками.
Полный размер
Схемы для ховера (прям как с завода)
(Кстати это все равно не помогло, поскольку в хитром китайском авто питание на всех предохранителях постоянное, так что подключили к плафону салонного освещения, в котором ток пропадает через 15 минут после выключения зажигания… УЖАС). И вот вернувшись из отпуска я решил проверить, а как обстоит дело с предохранителями у VAG?, и что Вы думаете?..да НИКАК. У нас ни то что на немецком, у нас просто нет никакой схемы. Подумал может просто схема большая и ее разместили в сервисной книжке или руководстве по эксплуатации?.. Открываю книгу и… что Вы думаете я там вижу?
Ладно думаю чем мы хуже китайцев, пойдем на Драйв2… и тут снова меня ждало огорчение, ни одной готовой схемы я не нашел, только ссылки на другие сайты и руководства… Вот и решил я поправить ситуацию и сделал вот такие схемы.
Пока не додумал варианты с их размещением непосредственно в блоке предохранителей и положил в книжку, если у кого появятся мысли по этому поводу, буду рад совету. Схемы прилагаю, пользуйтесь товарищи.
Полный размер
Предохранители в салоне
Продолжение салон
Реле в салоне
Предохранители под капотом
Цена вопроса: 0 ₽ Пробег: 90000 км
www.drive2.ru
Подкапотный модуль предохранителей
Для доступа к моторному модулю предохранителей и реле, необходимо сдвинуть, по ходу движения авто, фиксирующие элементы крышки и снять ее. После проверки и замены ПП, необходимо установить крышку на место, вернуть фиксаторы в изначальное положение и убедиться в герметичности блока.
Схема расположения плавких элементов в моторном модуле.
Защищаемая цепь или электрооборудование | Номинал, А | Цветовая маркировка | № |
---|---|---|---|
Разъем не используется | 1 | ||
Переключатели рулевой колонки | 5 | Светло-желтый | 2 |
Разъем OBDII для диагностики | 5 | Светло-желтый | 3 |
Блок системы ABS, электронные компоненты | 30 | Светло-зеленый | 4 |
Контроллер автоматической КПП | 15 | Голубой | 5 |
Приборы на панели | 5 | Светло-желтый | 6 |
Разъем не используется | 7 | ||
Магнитола в центральной консоли | 15 | Голубой | 8 |
GSM-телефон | 5 | Светло-желтый | 9 |
Контроллер ДВС, реле | 5 | Светло-желтый | 10 |
Контроллер вентилятора салонного отопителя, контроллер дополнительного отопителя | 20 | Желтый | 11 |
Контроллер диагностической шины OBDII | 5 | Светло-желтый | 12 |
ECU, контроллер ДВС | 15 | Голубой | 13 |
Реле +12В питание бортовой сети | 20 | Желтый | 14 |
Датчик содержания кислорода в выхлопе, бензонасос, свечи предварительного накала дизельный ДВС | 15 | Голубой | 15 |
Блок системы ABS, электронные компоненты | 30 | Светло-зеленый | 16 |
Клаксон | 15 | Голубой | 17 |
Штатный аудио усилитель | 30 | Светло-зеленый | 18 |
Дворники переднего стекла | 30 | Светло-зеленый | 19 |
Разъем не используется | 20 | ||
+12В подогрев лямбда-зонда | 15 | Голубой | 21 |
Прерыватель педали тормоза, прерыватель педали сцепления | 5 | Светло-желтый | 22 |
Насос системы рециркуляции воздуха впускного коллектора, Топливный насос высокого давления, датчик расхода воздуха (ДМРВ) | 10 | Красный | 23 |
Клапан системы EGR | 10 | Красный | 24 |
Головная фара передняя, правая сторона | 30 | Светло-зеленый | 25 |
Головная фара передняя, левая сторона | 30 | Светло-зеленый | 26 |
Насос системы рециркуляции воздуха впускного коллектора, режим прогрева ДВС | 40 | Оранжевый | 27 |
Реле стартера ДВС | 40 | Оранжевый | 28 |
+12В на контакте 30 | 40 | Оранжевый | 29 |
Контакт X | 40 | Оранжевый | 30 |
Реле двигателя дополнительного вентилятора системы охлаждения двигателя | R1 | ||
Реле контроллера автоматической КПП | R2 |
Предохранители Фольксваген Гольф 6, 2008 — 2013
Основные цепи питания электрооборудования автомобиля защищено плавкими предохранителями. Фары, двигатели вентиляторов, бензонасос и другие мощные потребители подключены посредством реле. Предохранители и реле установлены в монтажных блоках, которые находятся в подкапотном пространстве и салоне автомобиля. Информация актуальна для моделей Фольксваген Гольф 6 2008, 2009, 2010, 2011, 2012, 2013 года выпуска.
В салоне
1) Для доступа к монтажному блоку предохранителей, расположенному в салоне… 2) Подденьте край крышки монтажного блока3) преодолевая сопротивление фиксаторов, снимите крышку
Предохранители в монтажном блоке, расположенном в салоне автомобиля
Номер | Ток, А | Защищаемая цепь |
1 | 10 | Блок регуляторов элекгрокорректора света фар и яркости подсветки комбинации приборов, система помощи при парковке |
2 | 10 | Выключатель стоп-сигнала, переключатель наружного освещения, система ABS, комбинация приборов, электроусилитель руля, топливный модуль |
3 | 5 | Блок управления системой пассивной безопасности |
4 | 5 | Датчик аварийного падения уровня масла, блок управления системой отопления, кондиционирования вентиляции, выключатель ASR, выключатель света заднего хода, внутреннее зеркало заднего вида с автоматическим затемнением, система автоматической парковки |
5 | Резерв | |
6 | ||
7 | ||
8 | ||
9 | ||
10 | ||
11 | ||
12 | 10 | Блок управления стеклоподъемниками |
13 | 10 | Переключатель наружного освещения, диагностический разъем, камера заднего вида, датчики дождя и освещенности |
14 | 10 | Блок управления системой отопления, кондиционирования и вентиляции |
15 | 20 | Блок управления оборудованием кузова |
16 | Резерв | |
17 | 5 | Зуммер аварийной сигнализации |
18 | Резерв | |
19 | ||
20 | ||
21 | ||
22 | 20 | Воздухонагнетатель |
23 | 30 | Клавиши управления стеклоподъемниками передних дверей |
24 | 20 | Клавиши управления стеклоподъемниками задних дверей |
25 | 25 | Электрообогрев окна двери задка |
26 | 30 | Клавиши управления стеклоподъемниками задних дверей |
27 | 15 | Бензонасос |
28 | Резерв | |
29 | ||
30 | 20 | Блок Mechatronik роботизированной коробки передач |
31 | 20 | Вакуумный насос тормозной системы |
32 | 30 | Розетка для подключения дополнительного оборудования |
33 | 25 | Электролюк |
34 | 15 | Переключатель регулировки положений поясничного подпора передних сидений |
35 | 10 | Блок управления системой электронного регулирования демпфирования |
36 | 20 | Насос омывателя фар |
37 | 30 | Блок управления обогревом передних сидений |
38 | Резерв | |
39 | ||
40 | ||
41 | 15 | Моторчик стеклоочистителя окна двери задка |
42 | 20 | Прикуриватель |
43 | 15 | Блок управления системой стабилизации прицепа |
44 | 20 | |
45 | 15 | |
46 | Резерв | |
47 | ||
48 | ||
49 |
Реле в монтажном блоке, расположенном в салоне
Номер | Коммутируемая цепь |
R1 | Реле клеммы «плюс» замка зажигания |
R2 | Реле звукового сигнала |
R3 | Реле омывателя блок-фар |
R4 | Реле разгрузки силовой цепи замка зажигания |
R5 | Реле электрообогрева окна двери задка |
R6 | Реле топливного модуля |
В моторном отсеке
1) Для доступа к предохранителям и реле-монтажного блока, расположенного в моторном отсеке, откройте капот. 2) Сдвиньте вперед фиксаторы крепления крышки…3) .и снимите крышку.
Предохранители и реле в монтажном блоке, расположенном в моторном отсеке
Номер | Ток, А | Защищаемая цепь |
1 | 30 | Лампы переднего и правого заднего указателей поворота, лампа правого стоп-сигнала, лампы переднего и правого заднего габаритных огней, лампа правого фонаря света заднего хода, ламы правого ближнего и дальнего света, лампа правой противотуманной фары |
2 | 15 | Звуковой сигнал |
3 | 40 | Насос подачи воздуха |
4 | Резерв | |
5 | 50 | Главный предохранитель |
6 | 50 | Реле разгрузки силовой цепи замка зажигания |
7 | Резерв | |
8 | 30 | Моторчик стеклоочистителя ветрового окна |
9 | Лама правого заднего габаритного огня | |
10 | 15 | Датчик концентрации кислорода |
11 | 5 | Выключатель стоп сигнала |
12 | 5 | Клапан системы изменения геометрии впуска |
13 | 10 | Реле насоса подачи воздуха, форсунки системы питания |
14 | 30 | Моторчик стеклоочистителя ветрового окна |
15 | 30 | Блок Mechatronik роботизированной коробки передач |
16 | 5 | Блок управлением оборудования салона |
17 | 20 | Блок управлением ABS |
18 | 15 | Блок Mechatronik роботизированной коробки передач |
19 | 5 | Комбинация приборов |
20 | 40 | Реле клеммы «плюс» замка зажигания |
21 | 15 | Головное устройство аудиосистемы |
22 | 40 | Блок управления ABS, насос электромодуля |
23 | 30 | Лампы переднего и левого заднего указателей поворота, лампа левого стоп-сигнала, лампы переднего и левого заднего габаритных огней, лампа левого фонаря света заднего хода, ламы левого ближнего и дальнего света, лампа левой противотуманной фары |
24 | Резерв | |
25 | 5 | Диагностический разъем |
26 | 15 | ЭБУ |
27 | 20 | Бензонасос, катушка зажигания |
28 | 10 | Управляющий датчик концентрации кислорода |
29 | 5 | Устройство телефонной связи (в вариантном исполнении) |
30 | 10 | ЭБУ |
R1 | Реле насоса подачи воздуха | |
R2 | Реле питания ЭБУ |
реле и предохранители
В — гнездо многоштепсельное пучка сбрызгивателя дворника фар зеленые. С — гнездо многоштепсельное пучка фары желтые.
D — гнездо многоштепсельное пучка дополнительного оснащения зеленые. Е — гнездо многоштепсельное пучка оснастки зеленые. F — гнездо многоштепсельное правого пучка проводов из камеры двигателя белые.
Н1 — гнездо многоштепсельное пучка проводов переключателя под рулем красные. Н2 — гнездо многоштепсельное пучка проводов переключателя под рулем красные.
I — гнездо многоштепсельное пучка проводов и переключателя под рулем красные. К — гнездо многоштепсельное заднего пучка черные.
L — гнездо многоштепсельное заднего пучка черные. М — гнездо многоштепсельное заднего пучка черные. N — гнездо многоштепсельное пучка проводов кондиционера красные.
Блоки в салоне
вариант 1
Предназначение реле
- Конвертер, E-Box Low, (AW0)
- Реле вентилятора приточного воздуха
- Рабочее реле автономного отопителя
- Реле топливного насоса (FP), реле блока питания компонент мотора, реле вспомогательного насоса охлаждающей воды
- Реле близкого света
- Реле вентилятора приточного воздуха
- Клемма 75, реле питания 1
- Двухтональное сигнальной реле, Реле омывателя фар
- Реле источника питания (клемма 50)
- Клемма 15 реле питания 2
- Реле подогрева заднего стекла
- Реле топливного насоса 2, теплостойкое реле, реле форсунки прохладного пуска, реле топливного праймера
- Реле источника питания (клемма 50)
- Клемма 15 реле питания
- Реле противотуманок
Отдел плавких вставок
С боковой стороны блока размещены предохранители высочайшей мощности в виде плавких вставок.
схема
обозначение
- 508. резьбовое соединение (30) в коммутационному блоке
- SA1. 200A Генератор
- SA2.
- SA3. 80A Рулевое
- SA4. 80A Салон, кл. 30 электропитание предохранителей
вариант 2
схема
расшифровка
- R1. Двухтональное сигнальной реле, реле омывателя фар
- R2. реле электропитания (клемма 50), реле стартера 2
- R3. Реле топливного насоса, реле прохладного запуска
- R4. Реле насоса циркуляции охлаждающей воды, реле топливного насоса
- R5. Клемма 75, реле питания 1
- R6. Реле источника питания (клемма 50), реле стартера
- R7. Клемма 15 реле питания
- R8. Реле близкого света
- R9. Клемма 15 реле питания 2
- R10. Клемма 75, реле питания 1, смена походка
- R11. Реле противотуманок, реле вентилятора
- R12. Конвертер
Первый способ, как отключить омыватель фар
Если все же ваш настрой, немедленно отключить омыватель фар VW Jetta, все также решителен, тогда следующая инструкция будет весьма полезна. Чтобы отключить данную функцию, необходимо просто на просто изъять соответствующий предохранитель из блока управления ботовой сетью. Для этого необходимо:
- снять крышку самого блока, который находится слева от руля, где и располагается вся база предохранителей;
- далее находим одиноко стоящий предохранитель (№36 на 20А) желтенького цвета и аккуратно его вынимаем из разъема;
- после того, как все сделано, аккуратно ставим крышечку блока на место и смотрим на то, как изменилось функционирование омывателя.
Не забудьте, после проведения всей процедуры проверить исправность работы омывателя лобового стекла. После извлечения предохранителя, никаких подозрительных и настораживающих ошибок не появилось? На лобовое стекло летняя стеклоомывающая жидкость брызгает в обычном режиме, как и раньше? Значит все исправно, и нет причин для беспокойства.
Все гениальное — просто!
У этого способа есть свой небольшой минус. Дело в том, что после извлечения предохранителя, возможно появление ошибки, которая сообщает о том, что имеется одна неисправность, которая характеризуется неправильной работой реле системы очистки фар. В виде причины прописывается обрыв или короткое замыкание на массу. Однако нет никакой гарантии ее появления, поэтому возможно, что все обойдется и небольшое вмешательство в управление автомобиля пройдет без последствий.
Программный способ отключить омыватель фар
После того, как устройство подключено и на экране появилось меню с цифровым обозначением всех блоков автомобиля, переходим в интересующий нас девятый блок.
Далее в сервисных функциях выбираем 07-кодирование.
В автоматизированном режиме высветится модель и номенклатура блока VW Jetta
В целях соблюдения осторожности лучше переписать данные на листок бумаги, так как в случае каких-либо последствий, можно будет вернуть все обратно.
Ниже будет расположена клавиша «Длинное кодирование», которую и нужно нажать, открыв тем самым код функции омывателя фар.
Затем перемещаем стрелочку к ячейке первого байта кодированной информации и снимаем галочку в первом бите.
Далее программа потребует подтвердить внесенных изменений в программный код, поэтому даем свое согласие на действия и закрываем программу.
Расположение предохранителей на Фольксваген Поло Седан и как их заменить
Защита электрических цепей в автомобиле осуществляется предохранителями. Повреждение этих деталей приводит к неработоспособности части электрооборудования или транспортного средства в целом. О том, где расположены предохранители на Фольксваген Поло Седан 2011 года, а также об отличиях электросхем машин разных лет выпуска, можно узнать из этой статьи.
На автомобилях Volkswagen Polo Sedan применяется схема электропроводки с тремя монтажными блоками предохранителей и одним блоком реле. Эти элементы установлены в моторном отсеке и в салоне.
В моторном отсеке
Размещенный в моторном отсеке блок содержит две группы предохранителей — шесть для обычных вставок (расположены в небольшом агрегате сбоку) и семь для более мощных элементов.
Аккумулятор Поло с установленным блоком продемонстрирован на фото ниже:
Расположение предохранителей в блоке
Описание назначения предохранителей в этом блоке на автомобиле Фольксваген Поло 2013 года выпуска следующее:
Номер | Защищаемый участок цепи | Номинал, А |
П01 | Блок системы АБС/ЕСП | 25 |
П02 | Электромотор привода вентилятора для охлаждения радиатора | 30 |
П03 | Управление параметрами работы вентилятора для охлаждения радиатора | 5 |
П04 | Управление работой системы АБС | 10 |
П05 | Цепи управления электропакетом автомобиля (через BCM) | 5 |
П06 | Зарезервировано | Зарезервировано |
П07 | Обмотки генератора. Машины без обогрева лобового стекла имеют предохранитель на 150 А, с обогревом — 175 А | 150 (175) |
П08 | Зарезервировано | Зарезервировано |
П09 | Система запуска двигателя, габаритные огни, фары, система запуска бензонасоса | 110 |
П10 | Электродвигатель усилителя рулевого управления | 50 |
П11 | Управление клапанами системы АБС/ЕСП | 25 (40) |
П12 | Электромотор привода вентилятора для охлаждения радиатора | 30 (40) |
П13 | Зарезервировано | Зарезервировано |
Автозапчасти для иномарок, ремонт авто
Производитель прекрасно понимает, что любой автомобиль, в первую очередь, должен дарить удовольствие от управления. Именно поэтому, седан оснащается отличной линейкой агрегатов, являющихся сплавом инновационных технологий и легендарного немецкого качества.
Спереди Volkswagen Jetta шестого поколения обладает удобными схема предохранителей фольксваген джетта 2012 с неплохой боковой поддержкой, оптимальной по жесткости набивкой, подогревом и большим набором регулировок опционально — с электроприводом.
На втором ряду — грамотно спрофилированный диван и достаточный запас свободного пространства правда, у седана высокий схема предохранителей фольксваген джетта 2012 тоннель и выступающий торец переднего бокса, которые доставляют дискомфорт среднему пассажиру.
Грузовой отсек трехобъемника в стандартном виде вмещает литров поклажи и демонстрирует практически правильную форму. Спинка заднего дивана складывается двумя неравными секциями но ровной площадки не образуетвысвобождая место для перевозки длинномеров.
В нише под полом у автомобиля лежит полноразмерная запаска. Второй — 1. И спереди, и сзади автомобиль оборудован независимыми подвесками с гидравлическими амортизаторами и стабилизаторами — архитектура типа МакФерсон и многорычажная система соответственно.
Немецкий седан укомплектован реечным рулевым центром с электромеханическим усилителем управления.
Новый Фольксваген Джеттаэто полноценный автомобиль C класса, довольно просторный внутри и с объемным багажным отсеком. Внешности добавили несколько ярких штрихов, появилась возможность установки задних светодиодных фонарей.
Кстати, головной свет может иметь галогенные, биксеноновые или светодиодные фары. Классический экстерьер с плавными линиями, разбавлен агрессивными воздухозаборниками в нижней части переднего бампера и интегрированными противотуманками. На Jetta 6 установлены плавкие предохранители различных номиналов: Где находятся предохранители Джетта Предохранители на Джетта 6 базируются в двух местах.
Второе — в салоне, под панелью, в районе расположения левого колена водителя. Для замены понадобятся только щипцы, которые часто можно обнаружить в одном из блоков.
