Технологическая оснастка и энергетическое оборудование стапелей

Виды стапелей

Стапели для правки кузовов бывают разными и классифицируются в зависимости от конструктивных особенностей на рамные, подкатные и платформенные. Рассмотрим основные различия и краткие описания каждого вида стапеля для осуществления ремонта кузова.

Платформенный стапель

Основным элементом является платформа, на которую при помощи специальных зажимов крепят транспортное средство и устанавливают несколько силовых стоек с целью создания требуемого по величине и направлению усилия. Основное преимущество платформенного стенда заключается в простой установке и возможности переустановки в любой момент, чего нельзя сказать о напольных стапелях, которые строго привязаны к фундаменту.

Платформенный стапель помимо основных компонентов имеет лебёдку и передвижной блок для автомобилей. Данный вид стапеля производится в двух форматах: с одной или двумя опорными башнями, которые в свою очередь оснащены гидравлическим мотором для повышения надёжности работы и облегчения процесса. Башни можно передвигать по всему кругу платформы для того, чтобы максимально чётко и легко осуществлять крепление автомобиля вне зависимости от формы и места повреждения.

Ещё одной особенностью подобного стапеля является возможность с лёгкостью передвигать автомобили весом более двадцати тонн. Также платформенный стапель оснащается телескопической шкалой для осуществления более точных измерений. Подобное профессионального оборудование активно используется в официальных и частных автомобильных сервисах, площадь которых позволяет выделить достаточное место для оборудования стапеля.

Подкатной стапель

Подкатной стапель для кузовного ремонта относится к стационарному виду оборудования и монтируются прямо в пол. Имеют достаточно надёжную конструкцию, что позволяет обслуживать тяжёлые транспортные средства.

Одним из главных преимуществ является то, что можно легко отремонтировать любую модель автомобиля, а на некоторых есть специально предназначенные для подкатного стапеля крепления. Данный вид стапеля занимает минимальное количество места и позволяет проводить восстановительные работы даже в небольших гаражах.

Если к подкатному стапелю добавить также определённые аксессуары, которые продаются в профессиональных магазинах, то его функции становятся практически безграничными

Особенно актуально подобное профессиональное оборудование для проведения тонких работ на дорогостоящих машинах, в которых крайне важно не нарушить структуру металла кузова и не испортить внешний вид

Рамный стапель

Рамные стенды имеют более сложную конструкцию, но при этом очень удобны в работе. Занимают мало места и, как правило, устанавливаются на ножничном автоподъёмнике, что позволяет поднять машину и тянуть кузов на строго установленной высоте.

Рамный стапель представляет собой намного более сложную конструкцию, чем платформенный вариант. При выборе такого вида стапеля предпочтительней выбирать модели с автоподъёмником: это значительно снизит время на ремонт, а также позволит сэкономить место.

Более подробную информацию о том, как правильно выбрать подъемник для легкового автомобиля, читайте в материале нашего автора.

Мини-стапель

Наиболее доступный для личных нужд вариант оборудования. Крепится с помощью специальных рам к полу. Отличительной особенностью является низкая стоимость конструкции и эффективность для небольших ремонтов. Мини-стапель не подходит для серьёзных масштабных работ, так как при подъёме затрудняется процесс измерения и данные иногда могут отличаться от фактических показателей. Наиболее часть применяется в качестве оборудования для исправления небольших искривлений, вмятин и т. д.

Огромным преимуществом напольного стапеля является то, что если его используют для частных нужд, соответственно бывает он необходим далеко не каждый день, то в остальное время рельсы могут как применяться по иным нуждам, так и полностью сравниваться с уровнем пола.

Что понадобится при изготовлении стапеля

Для того чтобы сделать стапель, нам понадобится гараж, в котором он собственно будет находиться. Гараж должен значительно превышать габаритные размеры стапеля. Это нужно не только для свободного перемещения по гаражу, но и для того, чтобы можно было установить гидравлику, и она ни во что не упиралась.

Аппаратура нам понадобится самая разнообразная. Из числа того, без чего нельзя обойтись – это сварочный аппарат. Сварочный аппарат должен быть полуавтоматическим. Таким будет намного проще варить рамы и балки, да и выйдет надежнее. Также понадобятся различные головки больших размеров для крепления болтов и гаек. Еще понадобится болгарка, дрель со сверлами по металлу и пульверизатор.

Итак, приступим. Для начала нам понадобится огромное количество металлического профиля. Перед тем как начинать с ним работу, нужно обработать его металлической щеткой для удаления ржавчины и покрыть антигравием. Делать это нужно с самого начала для того, чтобы потом не осталось необработанных мест.

Изготовление стенда

Для основы поперечной балки нам понадобится металлический профиль с сечением не меньше чем 40×80 мм. В длину будет достаточно 150 см. Такой размер будет прекрасно подходить почти для всех типов легковых автомобилей. На поперечной балке будет установлена стойка, на которую будут крепиться захваты для порогов автомобиля, то место, за которое будет держаться кузов автомобиля. Крепление будет осуществляться за счет приваренных уголков к профилю. В этом профиле нужно будет просверлить отверстия под болты. Соединение профиля со стойкой осуществляется непосредственно через уголки – крепление болтами.

Для стоек оптимально подойдет профиль из стали с сечением 20×40 мм. Для создания лучшей надежности можно усилить их накладками или косынками. Косынки можно вырезать из остатков того же профиля. Оптимальная высота стоек 250 мм.

Для повышения прочности возможна установка болтов и гаек иностранных производителей. Во всяком случае на рынке качество комплектующих намного ниже, чем у таких же комплектующих, произведенных по иностранной технологии.

Для долговечности работы необходимо защитить устройство от влияния коррозии. Очистите железной щеткой все соединения, обезжирьте и нанесите антигравий. Сверху желательно покрасить металл из пульверизатора специальной антикоррозийной краской. Это нужно для защиты металла, ведь он будет постоянно находиться в области с повышенной влажностью.

Для установки стойки на профиль-балку используйте болты марки М10. Их запас мощности гарантирует безопасную работу с гидравликой, которая рассчитана на мощность до 4 тонн.

Вытягивание кузова

Стапель готов к установке. Установите стапель и можно начинать монтаж крепежных устройств, таких как цепи и крепление порогов автомобиля.

Если вы создадите еще одно такое устройство и соедините их балками, то получится подкатной стапель. Его плюсы в том, что он не нуждается в жестком соединении с полом.

Итак, изготовить стапель в гаражных условиях не так уж и сложно. Главное, грамотный расчет и аккуратность в обращении с таким мощным инструментом.

Значимость контроля и сохранения геометрии кузова

Так много было сказано о том, что стапели способны восстановить кузовную геометрию. При этом не все до конца понимают, зачем это делать и почему машину нельзя эксплуатировать с какими-либо отклонениями относительно её заводской геометрии.

Геометрией кузова или кузовной геометрией называют точные размеры автотранспортного средства, заданные ещё на этапе производства. К ключевым параметрам относят:

• ширину передней колеи;
• ширину задней колеи;
• длину колёсной базы;
• длину лонжеронов;
• расстояние между лонжеронами.

Кузов состоит из большого количества деталей, которые образуют несущую систему. В процессе обычной эксплуатации детали начинают немного смещаться. Это обусловлено не идеальным состоянием дорожного покрытия, вибрациями, наездами на кочки и ямы, резким вынужденным торможением и пр. Происходит процесс естественного износа, который можно охарактеризовать как усталость металла.

Но при нормальных условиях этот процесс протекает очень медленно. Но бывают ситуации, когда смещение происходит внезапно и резко. Такое возможно при ДТП, серьёзных механических повреждениях, при попадании машины в большую яму на высокой скорости, при столкновениях с препятствиями. В итоге геометрия нарушается, то есть машина уже не соответствует своим заводским стандартам.

В подобных ситуациях помогает качественное восстановление изменённой геометрии кузова автомобиля. Восстановить её можно на стапеле. Такой вид ремонта позволяет после аварий и ДТП восстановить машину и продолжить нормальную эксплуатацию.

Если же проигнорировать необходимость ремонта, это может проявиться в виде следующих проблем:

• плохо закрываются двери;
• неплотно закрывается капот и багажник;
• машина нестабильно ведёт себя на высокой скорости;
• автомобиль заносит, хотя руль стоит прямо;
• авто перестаёт слушаться водителя;
• появляется вибрация;
• постепенно разрушается металл;
• увеличивается нагрузка;
• изнашиваются кузовные элементы и связанные с ним узлы;
• разрушаются крепления.

Насколько всё это опасно, каждый из вас догадывается сам

Потому важно проверять геометрию не только в случае ДТП и разного рода сильных повреждениях, но и после довольно продолжительного срока службы автомобиля

Некоторые автовладельцы с целью профилактики и предотвращения развития проблем проводят диагностику состояния кузова минимум 1 раз в 2 года. Это особенно актуально для тех, кто вынужден передвигаться по плохим дорогам, которые способствуют быстрому износу кузовных элементов, и ускоряет усталость металла.

Кузовные стапели объективно являются порой незаменимым оборудованием в вопросах ремонта автотранспортных средств. Они помогают в восстановлении и продлевают срок службы автомобиля.

Насколько подобная установка нужна в домашних условиях, вопрос крайне спорный. Но каждая автомастерская, которая оказывает услуги по ремонту кузова, просто обязана иметь в своём распоряжении профессиональный и высококачественный стапель.

https://youtube.com/watch?v=Hynes6dJaP8

Виды стапелей

В основном стапели делятся на три основных вида:

Напольный стапель. Сама конструкция данного вида стапеля заключается во вмонтированных в основание пола рельс, стоек, анкеров, а также креплений. В преимуществах подобного стапеля можно определить: низкую, сравнимо с остальными, стоимость, достаточно быструю установку самого автомобиля на конструкцию, а также отличную экономию пространства автомастерской. В моменты, когда такое устройство не нужно в использовании, простаивает по причине отсутствия необходимости вытягивания кузова автомобиля, то пространство, на котором обычно выполняется операция кузовного ремонта, возможно, использовать для абсолютно других видов работ, так как сами рельсы вмонтированы непосредственно вровень с основанием пола. Однако при применении подобного, универсального подъемного устройства для кузовного ремонта, становится гораздо труднее выполнить все необходимые замеры;

• Платформенный стапель. Подобного типа стапель имеет внешний вид схожий с эстакадной конструкцией, с выезжающим трапом, имеющим рельсовые опоры. Специально для машин, у которых заблокированы колеса, возможно, применить специальную перевозную тележку или же оборудованную лебедку. На подобном устройстве, нет необходимости центрирования автомобиля, что позволяет экономить время, а также более комфортно организовать место проведения работ кузовного ремонта. Оборудовано устройство двумя башнями с очень надежной гидравлической системой и достаточно мощными креплениями, позволяющие вытягивать кузов в абсолютно любых необходимых направлениях и под разнообразными углами, с применением усилия от 20 тонн и более. Также стапель оборудован телескопической шкалой, которая позволяет зафиксировать любые изменения всех линейных кузовных размеров;
• Рамный стапель. По своей конструкции рамный стапель является немного сложнее, чем платформенный. Особенно незаменим он является для вытягивания достаточно незначительных по своим показателям деформаций. Обустройство рихтовочного стенда подобного типа дает возможность крепко и надежно зафиксировать автомобиль и начинать растягивать кузов во всех возможных направлениях. Принципиальное применение именно рамного стапеля применяющего в своей комплектации автоподъемник, сэкономит уйму пространства в помещении автосервиса.

Поэтому многие мастера, настоятельно советуют, не прибегать к самостоятельному устранению проблемы, а обращаться в автосервисы, в которых вам гарантируют быструю и качественную рихтовку.

Виды стапелей и их основные отличия

Всего существует 4 вида конструкции:

1. Напольные. Стандартная конструкция на рельсах.
2. Подкатные. Небольшие по размеру. Подобные конструкции хранят в гараже или мастерской.
3. Рамные. Конструкции на цепях, предназначенные для полноценного ремонта и подъема машины на высоту.
4. Платформенные. Предназначены для профессионального ремонта. Подходят для крупногабаритных машин.

Напольные конструкции

Напольный стапель еще называют стационарным. Его отличие в наличии на полу рельс, которые позволяют передвигать механизмы. С их помощью легко осуществить кузовные работы.

Стационарный стапель удобен благодаря выдвижным механизмам.

У напольных конструкций есть 3 преимущества:

1. Занимают мало места.
2. Стоят дешевле, чем другие стапели.
3. Быстрый монтаж транспорта.

Недостаток в сложности монтажа конструкции.

Подкатной

Подкатной стапель – это стапель, который используют для легких работ по ремонту, если нет полноценного стапеля или его использование невозможно по каким-то причинам. Отличие в том, что подкатной стапель небольшой по размеру – не обязательно подкатывать машину к нему. Можно принести подкатной стапель к машине.

У этой конструкции есть преимущества:

1. Она настраивается под разные виды машин.
2. Возможность оснащения устройства гидравликой.
3. У конструкции крепления зажимов нет аналогов.
4. Возможность использования с большинством видов машин.
5. Компактный размер.

Недостаток в том, что невозможно осуществлять сложные работы, связанные с большими перекосами.

Рамные

Отличительная черта рамных конструкций в использовании рамы в качестве основы. Автомобиль фиксируют цепями. Чаще всего эту конструкцию используют для незначительного ремонта. Но, в то же время, структура рамных стапелей сложнее, чем других. В них монтированы захваты, которые позволяют фиксировать кузов машины в необходимом положении или даже поднимать его на определенную высоту.

Платформенные модели

Платформенная модель очень похожа на эстакадную конструкцию. Она позволяет тянуть кузов машины в любую сторону. На платформе стапеля можно установить много различного оборудования. Делать вытягивание на платформе очень удобно, а функциональности достаточно, чтобы сделать профессиональный ремонт непосредственно в гараже.

Этапы изготовления стапеля

Понадобится сварочный аппарат, гидравлическое устройство, болгарка, дрель со свёрлами, краскопульт или малярные кисти. Из материалов необходимо приобрести:

• профильную трубу 40×80 мм (длину подсчитайте в соответствии с чертежом, учитывая и перемычки) толщиной от 4 мм;
• металл для изготовления косынок (толщина 4 мм);
• зажимные устройства (можно купить заводские, но если нет такой возможности, то о том, как их сделать самому, будет описано ниже);
• болты, гайки;
• грунтовку;
• обычную или порошковую краску.

Изготовление рамы

Сначала из профиля сваривается наружный каркас, затем к готовой конструкции присоединяется внутренняя рама. Проваривать необходимо сверху и снизу, переворачивая конструкцию. Не забудьте использовать усилители-косынки по углам конструкции для увеличения её жёсткости. Если у вас есть сомнения в прочности рамы, посередине приварите пару поперечных балок.

Когда каркас будет готов, к нему необходимо прикрепить снизу ножки, чтобы регулировать горизонтальное положение устройства. Для этого можно использовать болты длиной 15 см и гайки на 24, которые привариваются по углам конструкции. Если есть желание, вместо метизов установите колёсики – получится передвижной стапель. Это имеет смысл, если у вас идеально ровный пол или вы поставите конструкцию на рельсы, находящиеся в строго горизонтальном положении.

Читать далее: Балансировка колёс своими руками

Если нет возможности приобрести готовые зажимные струбцины, то их можно сделать самостоятельно из ж/д площадок, посредством которых рельсы крепятся к шпалам. Разрежьте каждую из них пополам и на внутреннюю часть наварите металл, который с помощью болгарки порежьте на ромбики. Наружную сторону оставьте как есть, чтобы при установке на пороги авто их внешняя сторона не повреждалась. Ещё на внутреннюю часть наварите пластину толщиной 4 мм. Это нужно для того, чтобы зажимная часть равномерно фиксировала порог и не перекашивалась.

Сборка рамы выполняется сваркой. То есть навыки работы со сварочным аппаратом необходимы.

Стадии выполнения работ:

• В первую очередь собирается прямоугольник из металлопрофиля расчетной длины и ширины, ровно посередине его нужно укрепить дополнительным профилем. Сборка рамы выполняется так, как посчитает нужным будущий хозяин стапеля. Возможно, он захочет дополнительно укрепить продольные стороны рамы, возможно — поперечные. Какой-то определенной принципиальной позиции по этому вопросу нет.
• Для повышения устойчивости автомобиля на стапеле, в его углах нужно наварить высоты, которые будут препятствовать возможному съезду машины.
• Следующий этап — установка крепежей на продольных сторонах рамы. Крепежи — это зажимы с губками, которые потребуются для надежной фиксации остова автомобиля при воздействии на него нагрузок. Строгого места фиксации крепежей быть не может, они должны иметь возможность передвижения по всей длине рамы. Изготовление зажимов своими руками также возможно, но если они есть в свободной продаже, то особого смысла в этом нет, так как самодельный зажим будет стоить примерно столько же, сколько и заводской.

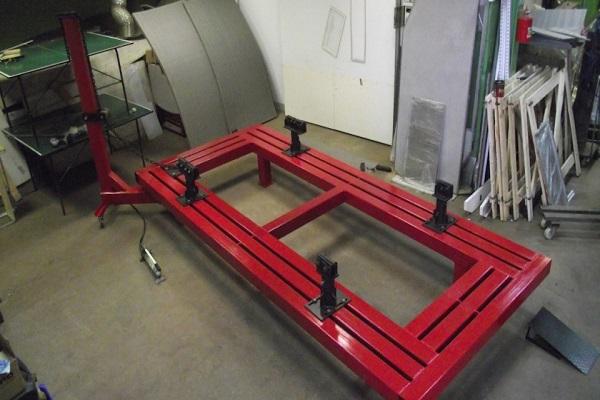

Самодельный стапель

• Далее следуют работы по установке силовой стойки. Силовая стойка — это приспособление в форме перевернутой буквы «Г», которая также должна перемещаться по всей раме и надежно фиксироваться в любом месте. Можно сделать не одну, а две силовые стойки.
• Придание стапелю эстетичного вида. Этот этап заключается в обыкновенной покраске стапеля.
• Ну и в завершении работы самодельный стапель оснащается теми приспособлениями для ремонта, ради использования которых он и создавался: крюками, цепями, гидравликой.

Платформенные стапели.

Стапель комплектуется въездными трапами, одна из частей платформы опускается и поднимается с помощью гидравлического подъемника. Для установки автомобиля с заблокированными колесами необходимы дополнительная лебедка и тележки. Основой для платформенного стенда служит ровная эстакада (платформа) один край которой может опускаться для установки на нем автомобиля.

Платформа стапеля изготовлена из высокопрочного стального профиля. Толщина платформы достигает 100мм. Платформа имеет выступающие кромки на внешних и внутренних гранях, которые служат рельсовыми опорами для силовых устройств. Быстрая и простая процедура установки/снятия автомобиля на стенд. Не требует центровки автомобиля относительно оси рамы, что позволяет существенно сократить время установки и максимально рационально организовать рабочее пространство на стенде.

Две мощных силовых башни с легко фиксирующимися надежными креплениями, позволяющих быстро и эффективно прилагать усилия в различных направлениях и обеспечивают возможность работы с любой частью кузова. Полный 360 градусный разворот обеспечивает любой угол приложения усилия. Башни не имеют холостого хода.

Быстрая и надежная фиксация автомобиля с помощью специальных зажимов.

Разнообразные виды зажимов и аксессуаров обеспечивают возможность проведения всех видов работ.

Силовые башни оборудованы мощной и надежной гидравликой, оснащены роликами, и без лишних усилий передвигаются вдоль периметра стенда по рельсовым направляющим.

Высокая точность телескопической измерительной линейки, оснащенной самоцентрирующимся магнитными фиксаторами на шарнирном подвесе, легко поможет вам измерить даже самые минимальные изменения.

Основным достоинством платформенного стенда является удобство и сравнительная легкость установки на нем автомобиля. Преимуществом является независимость платформенного стапеля от фундамента и, при необходимости, возможность его простой установки и переустановки. Но, вместе с тем занимает много места, независимо от загрузки работой, и ограничивает рабочее пространство .

Стапели платформенного типа, поставляемые : B-05, B-60.

Что понадобится для изготовления стапеля

Производством стапелей занимаются крупные компании с мировым именем и мелкие региональные предприятия. Цена на подобные силовые стенды сильно разнится, но самостоятельное изготовление такого оборудования обойдётся многократно дешевле. В зависимости от выбранной конструкции следует составить чертежи, предусмотрев все особенности будущей мастерской. Затем останется только подготовить необходимые расходные материалы и инструмент.

Чтобы собрать самодельный стапель потребуется металлический профиль, который и составит остов конструкции. Процесс сборки выполняется с помощью сварки, и соответствующее оборудование должно быть в наличии

Крепёжная система разрабатывается индивидуально и важно приобрести механизм силовой стойки, цепи и сложные в изготовлении захватывающие устройства. Перед началом работ следует подготовить металл путём его очистки от ржавчины, обезжиривания и грунтовки. После чего можно приступать к сборке конструкции

После чего можно приступать к сборке конструкции.

Что такое стапель для кузовного ремонта

Стапель – это специализированное оборудование, имеющее предназначение для полного восстановления основной рамы автомобиля, а также геометрии всего кузова. Он дает возможность выправлять неровности кузова и восстанавливать нормальные параметры с помощью приложения разных усилий во многих направлениях. Во множестве случаев дорожно-транспортные происшествия приводят к деформации кузова автомобиля или же к деформации его рамы. В таких случаях именно стапель становится самым важным инструментом кузовного ремонта и основная задача, а именно выправление изогнутого кузова, в полной мере становится его задачей.

Виды рихтовки кузова

Рихтовка кузова автомашины своими руками – достаточно специфическая ремонтная операция, требующая от автовладельца соответствующего опыта и специфических знаний.

Рихтовочные работы классифицируются по трём признакам, хотя в пределах этих категорий существуют свои подвиды:

• корректировка вмятин – самый распространённый вид, что объясняется довольно просто: при любых столкновения происходит вдавливание металла внутрь. Методов устранения такого дефекта придумано немало, и мы о них расскажем ниже;
• ликвидация выпуклостей. Как ни странно, выпуклости появляются ничуть не реже, и это тоже вполне объяснимо: если в одном месте металл уходит внутрь, то в другом его тянет наружу. Рихтовка выпуклостей обычно требует наличия только комплекта молотков;
• локальная рихтовка. Предполагается, что при таких повреждениях для правильной рихтовки вмятин в кузове не требуется демонтаж детали – достаточно иметь доступ к технологическим отверстиям.

Стапель анкерного типа (напольный)

Этот вид ста­пе­ля появил­ся доста­точ­но недав­но. Дан­ный ста­пель состо­ит из спе­ци­аль­ных рельс, ком­плек­та анке­ров, спе­ци­аль­ных зажи­мов для жёст­ко­го креп­ле­ния кузо­ва перед ремон­том, а так­же сило­вой баш­ни. Анкер­ные рель­сы мон­ти­ру­ют­ся вро­вень с поверх­но­стью пола и далее исполь­зу­ют­ся при уста­нов­ки с помо­щью спе­ци­аль­ных анке­ров зажи­мов для закреп­ле­ния кузо­ва и для фик­са­ции сило­вой стой­ки перед выправ­ле­ни­ем повре­ждён­но­го кузо­ва. Таким обра­зом, дан­ный ста­пель име­ет тот же прин­цип, что и все виды ста­пе­лей (жёст­кое креп­ле­ние кузо­ва и его вытяж­ка сило­вым устрой­ством), толь­ко зажи­мы рас­по­ла­га­ют­ся не на плат­фор­ме и не на раме, а на полу, на спе­ци­аль­ных рель­сах. Сило­вая же уста­нов­ка пере­ка­ты­ва­ет­ся вокруг маши­ны и кре­пит­ся в нуж­ном месте анке­ра­ми за рельсы.

Пре­иму­ще­ства­ми наполь­но­го ста­пе­ля мож­но счи­тать его отно­си­тель­но невы­со­кую сто­и­мость, а так­же мобиль­ность его ком­по­нен­тов. Сило­вую баш­ню и зажи­мы для креп­ле­ния кузо­ва лег­ко мож­но убрать, если они не нуж­ны в теку­щее вре­мя ремон­та. Недо­стат­ком же явля­ет­ся его ста­ци­о­нар­ность (как это не пара­док­саль­но зву­чит преды­ду­ще­му пред­ло­же­нию). Анкер­ные рель­сы не полу­чит­ся забрать с собой при пере­ез­де авто­сер­ви­са в дру­гое место, так как они зали­ва­ют­ся бетоном.
