Простой самодельный усилитель для сабвуфера

Типы усилителей, пригодных для установки в машину

На практике усилитель для сабвуфера в машину может относиться к одному из следующих типов:

• Моно – питает один динамик, то есть только сам сабвуфер. Остальные динамики довольствуются сигналом от аудиовыхода магнитолы.
• Двухканальный – энергия идёт на два обычных динамика и один сабвуфер.
• Четырёхканальный – снабжает два низкочастотных и четыре обычных динамика.

Более сложные системы, рассчитанные на большое количество звучащих элементов, как автомобильный усилитель мощности для сабвуфера непрактичны и почти никогда не используются.

Кроме того, можно выбрать мощность усилителя для сабвуфера. По отношению к мощности самого саба (RMS) они делятся на следующие типы:

Меньшая мощность. Не рекомендуется, поскольку не позволит полностью использовать возможности акустики.
Равная RMS. Безопасна для саба, но – не автомобильного. Дело в том, что напряжение обычной бортовой сети с выходами на 12 вольт может меняться. Если при работающем усилителе будут включены ещё какие-то электроприборы, система легко уйдёт в клип. Этим термином обозначают ситуацию, когда от усилителя пытаются получить большее напряжение, чем есть в системе питания. А клиппованый сигнал – это быстрая смерть звуковой колонки.
Превышающая RMS. Здесь есть свои подводные камни: если постоянно на большой громкости слушать «тяжёлую» музыку с обилием низких частот – такой усилитель тоже спалит саб

Однако при осторожном использовании такой вариант всё-таки является самым безопасным.

• Фейсбук
• Гугл+
• ЖЖ
• Blogger

Инструменты и материалы

Внутренняя схема усилка

Если вы решили оборудовать свой автомобиль качественной магнитолой на 12 вольт, для обеспечения хорошего звучания потребуется сабвуфер и усилитель.

Для изготовления усилителя в машину вам потребуется подготовить несколько элементов, в частности, речь идет о четырех устройствах:

• блок усилителя импульсов;
• устройство обработки импульса;
• преобразователь напряжения от 12 вольт до 40;
• устройство выпрямителя и коммутации.

Чтобы сделать автомобильный усилитель, эти блоки можно соорудить своими руками или приобрести уже готовые. Второй вариант будет более актуальным для тех, кто желает сэкономить время. Рассмотрим все эти элементы по порядку.

Блок усилителя низких частот представляет собой плату типа TDA 7294 — такой вариант будет наиболее оптимальным для усилка к автомагнитоле на 12 В. Цена на такой девайс в среднем составляет около 200 рублей. Следует отметить, что технические особенности схемы дают возможность ей хорошо выполнять свои функции, в частности, на выходе схема может выдавать до 100 Ватт мощности. Учтите, что эта схема является одноканальной, но и этот нюанс можно преодолеть.

Схема для изготовления девайса

Выходные транзисторы должны быть обеспечены охлаждением, чтобы сделать это, элементы можно загнуть к плате, при этом их контакты должны быть расположены вверх. После этого на контактные поверхности необходимо нанести термопасту и положить диэлектрическую пленку, а уже потом поверх монтируются радиаторы. Благодаря этому вы сможете немного уменьшить габариты последних и в целом сэкономить место в корпусе.

Поскольку установка сабвуфера подразумевает использование усилителя для авто, из поступающего импульса нужно будет выделить именно низкий диапазон частот. Сама по себе используемая схема является одноканальной, так что на входе в устройство обработки импульса необходимо поставить сумматор каналов. Это позволит преобразовать двухканальный импульс в одноканальный.

Усилитель для сабвуфера в машину подразумевает использование устройства преобразования напряжения или трансформатора от 12 до 40 вольт. Для этой цели можно использовать схему TL-494. В принципе, в продаже можно найти и другие варианты, но этот оптимально подойдет для тех автовладельцев, у которых нет опыта в изготовлении усилков. Тем более, что эта схема отлично подходит для сабвуфера и усилителя на 12 вольт по техническим параметрам — она позволяет обеспечить наиболее мощный импульс.

Схема самодельного устройства

Что касается устройства выпрямления и коммутации, то этот девайс состоит из нескольких компонентов:

1. Устройство коммутации, необходимое для оповещения водителя о готовности или неготовности усилка к работе. Оповещение осуществляется благодаря двум диодам — красному и зеленому.
2. Устройство выпрямителя. Этот девайс необходим для стабилизации импульсов, которые передаются на основной блок управления.

Перед тем, как сделать усилитель для сабвуфера на 12 вольт, необходимо подготовить один из основных компонентов устройства — корпус. Разумеется, этот элемент нужен, иначе куда производить установку схемы? Как вариант, корпус можно соорудить своими руками из фанеры или приобрести готовый, все зависит только от ваших возможностей и предпочтений. Например, подключение усилителя может осуществляться в корпус от DVD-проигрывателя. Такой девайс имеет небольшие размеры, обычно стильный дизайн, а его разъемы при необходимости можно переделать для подключения к автосабвуферам.

Более оптимальным вариантом будет использование алюминиевого и, что самое главное — целого корпуса, который также может выполнять функцию радиатора. Как известно, во время работы схемы нагреваются, в результате чего при использовании деревянного корпуса при изготовлении придется продумывать систему охлаждения. Причем эта система должна быть наиболее качественной. Более того, в некоторых случаях необходимо даже делать активное охлаждение. Поэтому использование алюминиевого корпуса является наиболее оптимальным вариантом (автор видео — AKA KASYAN).

Какие эстрадные динамики лучше поставить в машину

Многие любители сочного и мощного звука предпочитают оборудовать свои автомобили не стандартной акустикой, предназначенной специально для салонов машин, а эстрадными динамиками. Это позволяет получить качественный звук при запредельной громкости. Такие параметры определяются высокой чувствительностью и мощностью лучших эстрадных динамиков. Минусом при использовании эстрадных динамиков является высокая стоимость и большие размеры, которые не допускают их установку в штатные посадочные места. Вес их так же превышает вес нормальных громкоговорителей за счёт мощных магнитов и полипропиленовых диффузоров. В топ эстрадных колонок для авто входят следующие модели: SWATREV-65 Pro, ORISLS-65 и MomoHE-810. Все громкоговорители отличаются большой мощностью и надёжностью.

Сам усилитель решил собрать по схеме Холтона

Схема принципиальная Холтона

Сборка начинается с установки резисторов, затем устанавливаются мощные резисторы, диоды, конденсаторы и малосигнальные транзисторы. Следует быть внимательным при установке полярных элементов. Неправильное подключение может привести к неработоспособности устройства или выходу одного, или более элементов, при включении схемы.

С помощью крокодилов закрепите щупы прибора на выводах одного из мощных резисторов 0,22 Ом. Медленно вращая движок резистора P1, установите на резисторе 0,22 Ом 18 мВ, это и будет установка тока в 100 мА на один транзистор. Теперь проверьте напряжение на всех остальных резисторах, выберите один на котором напряжение наибольшее. Настройте резистором P1 на нем напряжение 18мВ.Теперь подключите сигнал генератор на вход и осциллограф на выход. Убедитесь в том, что форма сигнала свободна от искажений. Если у вас нет этих приборов, подключите нагрузку и на слух получайте хорошее качество. Звук должен быть чистым и динамичным. Защита АС аналогична первой. Питание 24 вольта от отдельной обмотки трансформатора.

Способ третий

В данном способе я еще хотел бы рассказать об одном варианте как из автомагнитолы сделать усилитель для более современных устройств, таких как смартфоны, планшеты, ноутбуки и тому подобные имеющие в наличии Bluetooth адаптеры.

Усилитель для автомагнитолы Bluetooth

В этом случае нас выручит переходник WirelessBluetoothMusicReceiver, лишь бы у вашего головного устройства присутствовал порт AUX-IN. В противном же случае всегда можно воспользоваться иными переходниками, адаптерами и FM модуляторами способными имитировать дополнительные стереофонические аудиовходы усилителя мощности звуковой частоты. Ну, если же вы относите себя к числу нормальных ребят, которые не боятся сложностей и всегда идут в обход то я могу вам предложить вариант не для ленивых в следующим способе.

Как установить

Перед установкой устройства важно ознакомиться с некоторыми нюансами, от которых зависит безопасность автомобиля и эффективность аудиосистемы

Выбор места установки

На выбор места монтажа прибора зависит несколько факторов.

Во время работы усилитель сильно нагревается, поэтому важно выбрать такое место, где происходит наилучшая циркуляция воздуха. Его нельзя монтировать на бок, вверх ногами или под обшивку. Так устройство перегреется и в лучшем случае перестанет работать

Наихудший сценарий – возгорание.
Чем дальше от магнитолы он будет установлен, тем большим будет сопротивление. Из-за этого динамики будут звучать немного тише.
Проводку нужно прокладывать под обшивку салона, поэтому важно сделать правильные замеры с учетом поворотов.
Не следует монтировать его на корпус сабвуфера, так как он не переносит больших вибраций.

Так устройство перегреется и в лучшем случае перестанет работать. Наихудший сценарий – возгорание.
Чем дальше от магнитолы он будет установлен, тем большим будет сопротивление

Из-за этого динамики будут звучать немного тише.
Проводку нужно прокладывать под обшивку салона, поэтому важно сделать правильные замеры с учетом поворотов.
Не следует монтировать его на корпус сабвуфера, так как он не переносит больших вибраций.

Где лучше всего установить этот элемент аудиосистемы? Вот четыре распространеннее локации.

1. В передней части салона. Это зависит от модели автомобиля. Если есть свободное пространство под торпедой и это не будет мешать пассажиру. Это место считается оптимальным, так как достигается максимальная чистота звука (небольшая длина сигнального кабеля).
2. Под передним пассажирским креслом. Там хорошая циркуляция воздуха (прохладный воздух всегда стелется по низу) и свободный доступ к устройству. В случае большого пространства под сиденьем есть вероятность, что пассажиры на заднем диване будут толкать устройство ногами.
3. Задняя полка. Неплохой вариант для кузовов седан и купе, потому что в отличие от хэтчбеков она неподвижна.
4. В багажнике. Особенно практичным это будет в случае подключения двух усилителей (один – в салоне, а другой – в багажнике).

Провода для подключения

Некоторые автомобилисты ошибочно полагают, что для аудиосистемы достаточно обычных тонких проводов, которые идут в комплекте с колонками. Однако для питания усилителя потребуется особенный кабель.

Например, водитель купил устройство с мощностью в 200 Вт. К этому показателю необходимо прибавить 30 процентов (потери при низком КПД). В результате потребляемая мощность усилка составит 260 Вт. Сечение силового провода рассчитывается по следующей формуле: мощность делится на напряжение (260/12). В этом случае кабель должен выдерживать силу тока в 21,6А.

Автоэлектрики советуют приобретать провода с небольшим запасом сечения, чтобы их изоляция не оплавилась из-за нагрева. После таких расчетов многие удивляются, насколько толстой окажется проводка для усилителя.

Предохранитель

Предохранитель должен присутствовать в любой электрической схеме, особенно если по ней подается ток с большим амперажем. Это плавкий элемент, который разрывает цепь при повышенном нагреве. Он защитит салон автомобиля от возгорания из-за образовавшегося короткого замыкания.

Предохранитель для таких систем часто выглядит в виде стеклянного бочонка, внутри которого помещен плавкий металлический сердечник. У таких модификаций есть существенный недостаток. Контакты на них окисляются, из-за чего питание устройства пропадает.

Более дорогие варианты предохранителей оснащены болтовыми зажимами, фиксирующими плавкую пластину. Контакт в таком соединении не пропадает от постоянных вибраций в процессе работы мотора.

Этот защитный элемент нужно установить максимально близко к аккумулятору – в пределах 30 сантиметров. Нельзя использовать модификации, намного превышающие пропускную способность провода. Например, если кабель способен выдержать напряжение в 30А, предохранитель в этом случае не должен превышать значение в 50А.

Межблочный кабель

Это не то же самое, что силовой кабель. Межблочный провод соединяет аудио выходы магнитолы и усилка. Основная задача этого элемента заключается в том, чтобы без потерь качества передать звуковой сигнал с магнитофона на входной узел усилителя.

Такой кабель всегда должен иметь прочную изоляцию с полным экранированием и толстую центральную жилу. Его следует приобрести отдельно, так как зачастую в комплекте с устройством идет бюджетный вариант.

Как воспроизводится звук – и зачем нужен сабвуфер с усилителем?

Для начала следует вспомнить, зачем вообще требуется усилок для сабвуфера. Сам по себе сабвуфер – это отдельный акустический элемент (а проще говоря – динамик), рассчитанный на воспроизведение низких частот. Он не является необходимой деталью: хорошие и большие колонки вполне способны качественно воспроизводить звуки частотой от 20 до 120 Гц самостоятельно. Однако у таких колонок есть два неизбежных недостатка:

1. Размеры. Против банальной физики не возразишь: чем ниже частота – тем больше должна быть площадь излучающего звук элемента. К слову, именно поэтому генератор ультразвука можно оформить в виде брелка, а вот для инфразвука потребуется уже устройство размерами иной раз в несколько метров. Если же речь идёт об автомобильной акустике – то две (для стереозвучания) такие колонки в салоне обычно просто некуда ставить.
2. Цена. Хорошие динамики, оптимально воспроизводящие все частоты, стоят немало и не каждому по карману.

ПОСМОТРЕТЬ ВИДЕО

Наилучший выход здесь – это выделить низкие частоты на отдельный элемент, который можно разместить где угодно. Физиология слуха у человека такова, что звуки от сабвуфера по направлению не фиксируются, и стереозвучание нарушено не будет.

Сами же сабвуферы делятся на два типа:

• пассивные, питаемые от аудиовыходов системы, как обычные динамики;
• активные, снабжённые собственным усилителем, где от системы воспроизведения требуется лишь подать сигнал – а энергия на «раскачку» диффузора будет идти из отдельного источника.

Первый тип хорош тем, что не требует дополнительных устройств – однако массивный диффузор низких частот «отъедает» изрядную часть мощности. В итоге или басы не воспроизводятся толком, или же начинают «проваливаться» и грязно звучать высокие частоты. Именно поэтому для качественного звука лучше всего пользоваться сабвуферами активного типа с усилителем.

• Фейсбук
• Гугл+
• ЖЖ
• Blogger

Как собрать муз усилитель для сабвуфера

Многие радиолюбители используют схемы низкочастотных каналов с большой выходной мощностью, но этот параметр ограничивается напряжением питания автомобильной бортовой сети. Для получения хорошей мощности потребуется преобразователь напряжения, так как большинство микросхем работают от двухполярного напряжения, величина которого превышает возможности автомобильного аккумулятора. Усилитель для пассивного сабвуфера своими руками можно сделать на микросхеме TDA7294. Собрать усилок для активного саба потребуется только тогда, если его выходная мощность слишком мала. Можно собрать две аналогичных схемы и организовать мостовое подключение нагрузки. Выходная мощность возрастёт до 200 ватт, но нагрузка не должна быть менее 8 Ом. Чтобы сделать усилитель для сабвуфера в машину потребуется преобразователь напряжения. Микросхемы должны устанавливаться на радиаторах, чтобы избежать перегрева корпуса. В колонку можно установить кулер от компьютера, который будет охлаждать радиаторы мощного усилителя

Какие колонки поставить в машину без усилителя

Часто бывает так, что автолюбителю не нужна громкая и качественная музыка в салоне. Достаточно лёгкого ненавязчивого музыкального фона. В этом случае отпадает необходимость покупки усилителя, а акустику можно подключить непосредственно к выходу магнитолы. Какие колонки и динамики лучше выбрать поставить в авто без усилителя. Этот вопрос интересует многих автолюбителей. Многие склоняются к тому, что для такого звука не нужны колонки с несколькими громкоговорителями и разделительными фильтрами. Достаточно оборудовать салон самыми хорошими широкополосными динамиками для авто. Чувствительность является главным параметром при выборе акустики. Лучше устанавливать головки от 92 dBи выше. Слишком большая мощность не рекомендуется. Достаточно 30-45 ватт.

Схема усилителя для сабвуфера

Короб для сабвуфера своими руками Принципиальная схема усилителя для сабвуфера выглядит так:

Сигнал, поступающий от магнитолы необходимо обработать определенным образом, чтобы он не потерял своего качества после усиления. Для этой цели применяется такое устройство, как сумматор.

Сигнал, проходящий через создаваемую плату, «обрезается» таким образом, что усилитель для сабвуфера своими руками в итоге выдает звуки в диапазоне от 16 до 300 Герц. Также нам понадобится блок коммутации силовой цепи, который не даст усилителю сильно разряжать аккумулятор автомобиля.

Внимание: напряжение катушки в устанавливаемом реле должно быть 12В, а сила тока контактов не меньше, чем 20А. Чтобы питать установленные реле применяется отдельно выводимая клемма (REM). Ее можно подключить к одному из выходов магнитолы, который поддерживает питание в +12В

Таким образом, мы в принципе не можем случайно оставить усилитель включенным – он будет выключаться при выключении магнитолы, и соответственно, включаться тоже вместе с ней. Дополнить автомобильный усилитель для сабвуфера своими руками можно при помощи светодиодов, показывающих, когда он включен и выключен

Ее можно подключить к одному из выходов магнитолы, который поддерживает питание в +12В. Таким образом, мы в принципе не можем случайно оставить усилитель включенным – он будет выключаться при выключении магнитолы, и соответственно, включаться тоже вместе с ней. Дополнить автомобильный усилитель для сабвуфера своими руками можно при помощи светодиодов, показывающих, когда он включен и выключен.

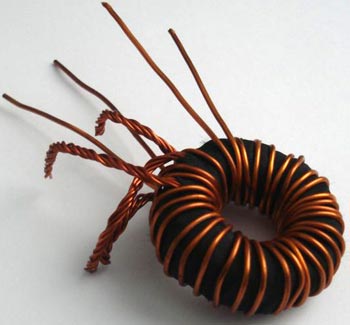

Обращаем внимание на то, что трансформатор для схемы наматывается на ферритовое кольцо, 40х25х11. Предварительно оно обрабатывается с помощью напильника, и обматывается изолентой. Сначала осуществляется первичная обмотка кольца – делается это с помощью пятью жилами провода диаметром 0,9 мм, или меньше

Затем жилы скручиваются таким образом, чтобы оставались кончики для входов в плате. Поверх намотанного на кольцо провода так же обматывается изоляция

Сначала осуществляется первичная обмотка кольца – делается это с помощью пятью жилами провода диаметром 0,9 мм, или меньше. Затем жилы скручиваются таким образом, чтобы оставались кончики для входов в плате. Поверх намотанного на кольцо провода так же обматывается изоляция.

Сверху начинаем осуществлять повторную обмотку, используя для этого уже более толстый провод, с диаметров 1,5 мм. Точно также оставляем в итоге 4 скрученных пучка проводов под соответствующие входы в нашей плате.

После того, как отдельные части к простому усилителю для сабвуфера своими руками были изготовлен, осталось собрать его в одном корпусе. В принципе, есть возможность изготовить его и на одной плате, но такое решение является более затратным, и требует дополнительных расчетов.

Схожая схема может применяться не только для автомобильных сабвуферов, но и при создании самого обычного усилителя для домашней аудиотехники. Как сделать усилитель для сабвуфера своими руками, показано на схемах выше, осталось только привести чертеж самой «коробки» для самодельного домашнего сабвуфера.

Какие динамики лучше поставить в машину

Официальный рейтинг колонок для авто не всегда даёт объективную оценку моделям звуковоспроизводящей аппаратуры, динамикам и колонкам. Поэтому перед приобретением акустических систем полезно просмотреть сайты и форумы по автозвуку. Выбрать какие динамики лучше поставить в машину так же помогут отзывы автолюбителей. Приобретение звуковоспроизводящей системы и колонок высокого класса не решит проблему с получением качественного звука, если в автомобиле стоит автомагнитола низкого качества. Поэтому прежде чем устанавливать дорогие и мощные динамики нужно сначала заменить воспроизводящее устройство.

Установка хороших динамиков в машину предполагает их работу с качественным усилителем низкой частоты. Чтобы знать, как правильно выбрать колонки в автомобиль нужно знать типы колонок, достоинства и недостатки разных конструкций, и ведущие компании производители автомобильной акустики.

Как собрать муз усилитель для сабвуфера

Многие радиолюбители используют схемы низкочастотных каналов с большой выходной мощностью, но этот параметр ограничивается напряжением питания автомобильной бортовой сети. Для получения хорошей мощности потребуется преобразователь напряжения, так как большинство микросхем работают от двухполярного напряжения, величина которого превышает возможности автомобильного аккумулятора. Усилитель для пассивного сабвуфера своими руками можно сделать на микросхеме TDA7294. Собрать усилок для активного саба потребуется только тогда, если его выходная мощность слишком мала. Можно собрать две аналогичных схемы и организовать мостовое подключение нагрузки. Выходная мощность возрастёт до 200 ватт, но нагрузка не должна быть менее 8 Ом. Чтобы сделать усилитель для сабвуфера в машину потребуется преобразователь напряжения. Микросхемы должны устанавливаться на радиаторах, чтобы избежать перегрева корпуса. В колонку можно установить кулер от компьютера, который будет охлаждать радиаторы мощного усилителя

Как установить и подключить сабвуфер

Самостоятельная установка и подключение сабвуфера в машине потребует некоторых инструментов и расходных материалов. Кроме усилителя и сабвуфера нам потребуется:

• проводка (питание, “тюльпаны” и плюсовой провод к усилителю и автомагнитоле);
• предохранитель;
• конденсатор;
• плоскогубцы и кусачки;
• изолента;
• стяжка;
• набор гаечных ключей и разводной ключ.

Схема подключения пассивного сабвуфера

Провода питания, особенно “плюс”, должны быть защищены чем-нибудь, к примеру гофрой. По крайней мере должна быть защищена та часть, которая будет находиться в моторном отсеке. Также на плюсовом проводе нужно установить предохранитель как можно ближе к аккумулятору. Можно купить уже готовый провод с установленным предохранителем. Его номинал можно определить, узнав максимальную силу тока, которая потребляется усилителем, и на всякий случай добавить 5 ампер.

Пошаговая инструкция по подключению сабвуфера и усилителя

Этот алгоритм подойдет и для классического ящика, и для стелс сабвуфера. Весь процесс занимает примерно 1-3 часа, и самое сложное в нем — это провести силовой кабель к усилителю. С этого и начнем.

1. Находим технологическое отверстие. Оно зачастую закрывается резиновой заглушкой, а в отечественных автомобилях может и вовсе не закрываться. Если отверстия нет — нужно сверлить, и после протяжки кабеля залить его герметиком. Чтобы кабель не перетирался, лучше вставить резиновую втулку (к примеру, кусок шланга).
2. Прокладываем проводку в моторном отсеке в штатном жгуте проводов и выводим в салон. Лучше заранее подумать, где будет проложен кабель питания. В некоторых местах необходимо снять (или частично ослабить) накладки порогов, обшивку салона и другие элементы, под которыми будет протянута проводка. Будьте внимательны и не допускайте защемления проводки. После протяжки проводов можно вернуть все на место.
3. В багажник, где у нас находится усилитель, провода также выводятся через технологическое отверстие. Подключаем к усилителю “плюс” и “минус” соответственно.

4. Усилитель подключен к питанию, теперь его нужно подключить к автомагнитоле. Для этого используются стандартные RCA кабели — “тюльпаны” и провод управления питанием усилителя (тонкий одножильный провод, зачастую синего цвета). Чтобы снять магнитолу можно использовать специальные ключи, но если таких нет, подойдет нож или отвертка.

5. Подключаем тюльпаны в соответствии с цветами коннекторов. Бывает так, что провод имеет красный и черный штекеры, а магнитола красный и белый. В таком случае подключаем красный к красному, а белый к черному. Также подключаем плюсовой провод питания, если хотите, чтобы вместе с магнитолой включался сабвуфер.
6. Далее протягиваем провода через салон вместе с силовым проводом. Подключаем RCA коннекторы к соответствующим портам усилителя.
7. Если вы подключили провод питания к магнитофону, то необходимо подключить его и на усилитель, чтобы он включался вместе с магнитолой. Находим клему и подключаем к ней провод питания от магнитолы.
8. Осталось только подключить сабвуфер к усилителю. В нашем примере усилитель двухканальный, и мы подключаем сабвуфер к обоим каналам, чтобы усилитель мог оптимально распределять мощность между ними.

Конденсатор ставить не обязательно, но желательно. Его стоит подключать в том случае, когда максимальная мощность усилителя превышает 400 Ватт. Где установить конденсатор — решать вам, либо в багажнике, либо в моторном отсеке.

Если подключить мощный усилитель напрямую, то он будет потреблять много энергии и аккумулятор быстро разрядится. Зарядки аккумулятора от движения не хватит для поддержания постоянной работы усилителя. Также усилитель можно подключить к кнопке и включать отдельно от магнитолы.

Внимательно проверяем правильность подключения всех проводов и надежность их креплений. Некоторые усилители никак не защищены от переполюсовки, что может привести к повреждению транзисторов. Не стоит путать местами провода усилителя.

Подключаем клему к аккумулятору, слушаем, наслаждаемся.

Как установить и подключить

Перед установкой следует тщательно проверить качество сборки и соответствие схеме в условиях гаража или дома. Если усилитель собирался из дискретных деталей, то проверяется чистота печатной платы, отсутствие капель припоя между выводами компонентов. После этого следует подать питание на устройство от аккумулятора на 12 В для автомобиля или шуруповерта через предохранитель на 5 А. Это необходимо для того, чтобы снизить риск пожара в случае критических ошибок в монтаже.

Если после подключения питания в колонках и сабвуфере раздался щелчок, а затем слабый шум или фон, а предохранитель не перегорел, то усилитель собран правильно. Если коснуться звукового входа отверткой, то раздастся фон переменного тока. Если перегорает предохранитель, раздаются громкие щелчки или проскакивают искры между проводами питания и клеммами аккумулятора, то в 1 или нескольких деталях есть короткое замыкание.

Следующий этап — это проверка с магнитолой. Она подключается к аудиовходу усилителя, а питание подается от того же аккумулятора путем ответвления проводов. Вначале следует подать питание только на магнитолу, выставить наименьший уровень громкости, чтобы избежать перегрузки и затем включить усилитель. Звук должен быть качественным и неискаженным. В противном случае нужно проверить монтаж на наличие ошибок.

Колонки и сабвуфер подключаются к выходным клеммам устройства, питание и звук с магнитолы — к входным. Установка усилителя в машину своими руками осуществляется после полной проверки. Устройство ставится там, где обеспечивается надлежащий доступ и охлаждение.
