Схема подключения пассивного сабвуфера: многоканальная акустика

Содержание:

Схема подключения активного саба

В процессе прокладки кабелей нужно соблюдать определённые правила. Чтобы предотвратить возникновение наводок и помех, силовой и сигнальный кабели нельзя укладывать одним пучком. Лучше если провода проложены по отдельности. В зависимости от мощности акустической системы нужно обязательно подсчитатьноминальный ток предохранителя. Нельзя ставить плавкую вставку, рассчитанную на очень большой ток, иначе провода будут гореть, а предохранитель останется целым.

Кроме кабелей электропитания и сигнального провода к активной акустической системе подключается провод дистанционного управления. У автомобильных магнитол этот провод на колодке питания всегда синего цвета. Он имеет обозначение «System Remote Control». Точка для его подключения на активной колонке обозначается аналогично или в сокращённом виде. Через этот провод на систему электропитания акустической системы подаётся управляющий потенциал + 12 вольт. Система дистанционного включения нужна, чтобы вместе с автомобильной магнитолой включался усилитель низкой частоты. Подключить провод к активному сабвуферу напрямую совершенно не обязательно. Одновременное включение звуковых устройств требуется не всегда и многие подключают активный сабвуфер через обычный тумблер. Это позволяет включать автомагнитолу без мощного баса.

Как настроить сабвуфер в машине

Настройка сабвуфера должна производиться еще во время проектировки короба для динамика. Главную роль тут играют и параметры динамика, которые определяют границу его функционирования в акустическом оформлении. При дилемме, как настроить саб в фазоинверторном корпусе, порт советуют устанавливать как выше, так и ниже, в зависимости от любимого типа музыки. А для прибора в заводском обрамлении подключение сабвуфера мостом ограничено, но при грамотно выбранной схеме добиться хорошего звучания более чем возможно.

Как запасной вариант — использовать специальные приложения для телефона (Сабвуфер Бас).

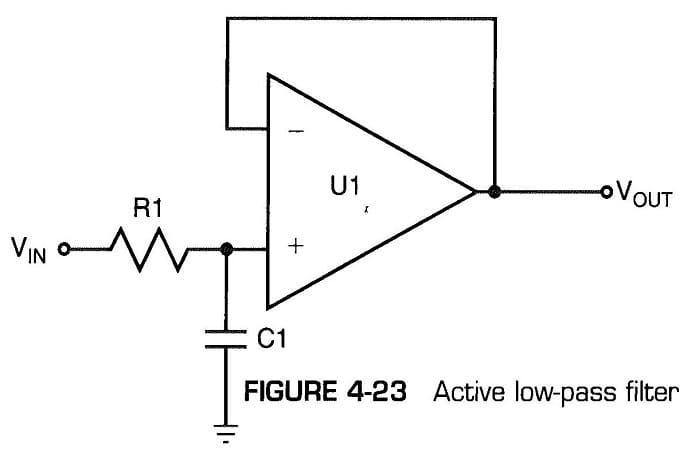

Настройка LPF lowpassfilter фильтра

Сейчас классический LPF-фильтр присутствует на сабвуфере практически всегда. Данный вид фильтра дает возможность выбрать порог, при котором начинается блокировка высоких частот, что позволяет просто смешивать сигнал с другими динамиками. Чтобы правильно настроить фильтр, необходимо заранее узнать, как это делается.

Для начала необходимо убедиться в том, что первоначальный параметр не был слишком завышен, а на сабе не перекрываются вуферы: это рискует привести к ненужному акценту на одном уровне частот (около 120 Гц) и нечеткому звучанию акустики. Но если подключается слишком низко, то может возникнуть большой разрыв между автомобильным сигналом и динамиками.

На старте рекомендуют установить LPF-фильтр на частоте 80 Гц, а затем провести тест на звучание и менять его по желанию, пока оно не будет звучать, как требуется владельцу. А на магнитоле фильтр лучше деактивировать. Когда есть шанс применить LPF на главном устройстве, нужно активировать его лишь там. Запускать фильтр одновременно с усилителем не стоит.

Настройка сабсоника

Сабсоник — это фильтр инфразвукового формата, который умеет ставить блок на сверхнизкие частоты, всегда возникающие в некоторых композициях. Данные частоты нельзя уловить по типичному порогу, поскольку они действуют ниже порога человеческого слуха. Но когда они изначально не обрезаны, устройство будет расходовать дополнительную энергию через запуск по отношению к моноблоку.

Можно настроить активный сабвуфер в машине, автоматически блокируя инфранизкие частоты, — прибор сумеет эффективно воспроизводить лишь те, что присутствуют в установленных пределах. Таким образом, исключается непредсказуемый выход из строя двухкатушечного сабвуфера после ускоренного движения диффузора.

Динамик постарается повторять частоты, лежащие за границами уловимого диапазона (20-25 Гц и ниже). Тогда ход диффузора ускорится, что рискует привести к выходу двухкатушечного устройства возле зазора и завершиться повреждением. Впоследствии качество воспроизведения требуемого басового диапазона повышается в качестве, кроме того, растет громкость.

Для настройки сабсоника стоит установить как минимум на 5 Гц ниже уровня порта фазоинвертора. Чтобы выполнить это, следует включить переключатель и двигать его до нужных данных. Когда сабвуфер настроен без ошибок, то пассажирам в машине его не будет слышно, поскольку он не должен провоцировать создание помех центральному сигналу.

Настройка входной чувствительности GAIN

Порой хозяева автомобилей не знают, как совершается правильная настройка входной чувствительности. Данная величина демонстрирует, как получается подать сигнал на вход, чтобы в результате иметь номинальную мощность. Ее следует подкорректировать для напряжения поступающего потока. Стоит корректно настраивать входящую чувствительность, чтобы исключить случайную смену сигнала, искаженный звук или иные сбои относительно динамиков.

Чтобы изменить значения GAIN, понадобятся:

цифровой вольтметр, который умеет измерять значения напряжения переменного тока;
тестовый CD или файл, где сохранена синусоида с исходным уровнем 0 децибел (важно не использовать слабый испытательный сигнал);
инструкция к сабвуферу к машине, в которой упомянуто допустимое выходное напряжение.

Необходимо отсоединить провода колонок от устройства и убедиться, что на головном приборе выключены басы, эквалайзеры и другие параметры, чтобы получить чистый звук. Уровень входной чувствительности при этом должен быть минимальным, поэтому лучше перейти на мостовой режим. Для сбора более точных данных можно использовать осциллограф.

Куда подключать провода на усилителе, магнитоле или сабе

С тыльной стороны магнитолы или усилителя есть обычно два отдельных порта – для подключения силовой части и акустики. Там могут быть разной формы разъёмы. Клеммы под болтовое соединение более надёжны в них провода притягиваются болтами с надетыми на них контактными площадками. Их надо периодически подтягивать, чтобы они не расшатались от тряски.

Пример подключения к усилителю. К магнитоле тоже самое

Кабель от аккумулятора садим на клемму, которая подписана +12 В. Минус — на GND или «–». В силовом блоке есть ещё одна клемма – RMT или может быть ещё подписана как REM. Это вход для подключения управляющего кабеля. Он служит для одновременного включения усилителя и магнитолы.

Подключение силовых проводов к активному сабвуферу

Для подключения силовых кабелей на сабвуфере есть аналогичный разъём. На фото слева он внизу. Есть тот же вход, подписанный +12 V. Сюда подключаем кабель от аккумулятора. На гнездо GND – минус от корпуса, а REM – для подключения управления. Как видите, питание на всех активных частях системы (магнитоле, усилителе и сабвуфере) подключается аналогично.

Подбираем провода самостоятельно

Лучший вариант – собрать комплект самостоятельно, выбирая медные провода с учётом мощности аудиосистемы.

Силовые провода

Самая значимая составляющая. Их неправильный выбор повлияет не только на качество звука, но может вывести из строя все компоненты аудиосистемы.

Итак, зная мощность системы и длину провода, мы определим необходимое сечение. Для выбора сечения воспользуйтесь таблицей, расположенной ниже (расчёт приведён только для медных проводов).

Совет от CarAudioInfo. В магазинах автоакустики много силовых проводов известных брендов. Они хороши всем, кроме цены. В качестве альтернативы можно использовать промышленные провода. Чаще всего в инсталляциях встречаются КГ и ПВ провода. Они не такие гибкие, как брендовые, но стоят на порядок дешевле. Найти их можно в магазинах «Электрика» и «Всё для сварки».

Межблочный «тюльпан» и управляющий провод

Задача межблочного провода – передать начальный сигнал от головного устройства к усилителю. Этот сигнал уязвим к помехам, а автомобиль имеет большое количество электрического оборудования. Если мы установим «тюльпаны», предназначенные для дома, или бюджетные автомобильные, велика вероятность, что при работе сабвуфера возникнут посторонние шумы.

При выборе советуем отдавать предпочтение известным брендам

Обращайте внимание на состав – в бюджетном сегменте не у всех есть медь, производитель указывает это на упаковке. Обратите внимание на сами коннекторы

Лучше выбирать металлические и экранированные провода – это сделает соединение более крепким и защитит сигнал от помех.

Следующее – наличие управляющего провода. Идёт вместе с «тюльпанами»? Отлично! Если же его нет – не проблема, приобретаем любой одножильный провод сечением 0.75-1.5 квадрата, длиной 5 м.

Колба с предохранителем

Предохранитель – это перемычка, которая устанавливается в разрез силового провода, как можно ближе к источнику питания. Его задача – обесточить провод в случае замыкания или большой нагрузки, защитив систему и автомобиль от возгорания.

Для удобства монтажа и защиты от грязи используют колбу, в неё устанавливается предохранитель. Колбы и предохранители для сабвуфера бывают разной формы – AGU, ANL и miniANL.

  • AGU – Устаревший формат, но всё ещё часто встречается. Позволяет подключить провод сечением от 8 до 25 мм2. Мы не рекомендуем его использовать, так как слабое соединение колбы и предохранителя приводит к потерям питания.
  • miniANL – Пришедший на замену AGU. Не имеет недостатков, используется для проводов сечением от 8 до 25 мм2.
  • ANL – Увеличенная версия miniANL. Предназначен для проводов большего сечения – от 25 до 50 мм2.

Вам уже известны сечение силового провода и длина. Следующая задача – подобрать правильный номинал предохранителя. Для этого воспользуйтесь таблицей, приведённой ниже.

Клеммы кольцевые и вилочные

Для плотного крепления провода к аккумулятору и кузову автомобиля используются кольцевые клеммы. С другой стороны провод подключается к усилителю напрямую или через клеммы «вилочки», в зависимости от его конструкции.

Акустический провод

Последнее, что нам понадобится – акустический провод, по которому будет проходить усиленный сигнал от усилителя к сабвуферу. Процесс выбора зависит от длины провода в основном это 1-2 метра и мощности усилителя. В этом случае можете использовать брендовые акустические провода. Обычно усилитель крепят на спинку сидений или на короб сабвуфера.

Дополнительные компоненты

Если система состоит из двух усилителей, для удобства подключения понадобится дистрибьютор – устройство, которое позволит распределить силовой провод на два или более источника.

Полиэстровый рукав (по-другому – оплётка змеиная кожа). Его задача – дополнительная защита провода от механических повреждений. Кроме того, он добавляет эстетики и в подкапотное пространство, что особенно актуально при использовании промышленных проводов.

Как установить и подключить сабвуфер

Самостоятельная установка и подключение сабвуфера в машине потребует некоторых инструментов и расходных материалов. Кроме усилителя и сабвуфера нам потребуется:

  • проводка (питание, “тюльпаны” и плюсовой провод к усилителю и автомагнитоле);
  • предохранитель;
  • конденсатор;
  • плоскогубцы и кусачки;
  • изолента;
  • стяжка;
  • набор гаечных ключей и разводной ключ.

Схема подключения пассивного сабвуфера

Сабвуфер вместе с сателлитами присоединяется к усилителю, а он в свою очередь к автомагнитоле. Усилитель получает сигнал от магнитолы и распределяет его между низкочастотным динамиком (сабвуфером) и высокочастотными (сателлитами). Зачастую сабвуфер с усилителем устанавливают в багажник, так как только там есть место для него. Поэтому нам нужно протянуть провода через весь салон от аккумулятора к багажнику.

Перед началом подключения убедитесь, что соблюдаются все правила безопасности. Во избежание короткого замыкания аккумулятор автомобиля обязательно должен быть отключен.

Провода питания, особенно “плюс”, должны быть защищены чем-нибудь, к примеру гофрой. По крайней мере должна быть защищена та часть, которая будет находиться в моторном отсеке. Также на плюсовом проводе нужно установить предохранитель как можно ближе к аккумулятору. Можно купить уже готовый провод с установленным предохранителем. Его номинал можно определить, узнав максимальную силу тока, которая потребляется усилителем, и на всякий случай добавить 5 ампер.

Пошаговая инструкция по подключению сабвуфера и усилителя

Этот алгоритм подойдет и для классического ящика, и для стелс сабвуфера. Весь процесс занимает примерно 1-3 часа, и самое сложное в нем – это провести силовой кабель к усилителю. С этого и начнем.

  1. Находим технологическое отверстие. Оно зачастую закрывается резиновой заглушкой, а в отечественных автомобилях может и вовсе не закрываться. Если отверстия нет – нужно сверлить, и после протяжки кабеля залить его герметиком. Чтобы кабель не перетирался, лучше вставить резиновую втулку (к примеру, кусок шланга).
  2. Прокладываем проводку в моторном отсеке в штатном жгуте проводов и выводим в салон. Лучше заранее подумать, где будет проложен кабель питания. В некоторых местах необходимо снять (или частично ослабить) накладки порогов, обшивку салона и другие элементы, под которыми будет протянута проводка. Будьте внимательны и не допускайте защемления проводки. После протяжки проводов можно вернуть все на место.
  3. В багажник, где у нас находится усилитель, провода также выводятся через технологическое отверстие. Подключаем к усилителю “плюс” и “минус” соответственно.
  4. Усилитель подключен к питанию, теперь его нужно подключить к автомагнитоле. Для этого используются стандартные RCA кабели – “тюльпаны” и провод управления питанием усилителя (тонкий одножильный провод, зачастую синего цвета). Чтобы снять магнитолу можно использовать специальные ключи, но если таких нет, подойдет нож или отвертка.
  5. Подключаем тюльпаны в соответствии с цветами коннекторов. Бывает так, что провод имеет красный и черный штекеры, а магнитола красный и белый. В таком случае подключаем красный к красному, а белый к черному. Также подключаем плюсовой провод питания, если хотите, чтобы вместе с магнитолой включался сабвуфер.
  6. Далее протягиваем провода через салон вместе с силовым проводом. Подключаем RCA коннекторы к соответствующим портам усилителя.
  7. Если вы подключили провод питания к магнитофону, то необходимо подключить его и на усилитель, чтобы он включался вместе с магнитолой. Находим клему и подключаем к ней провод питания от магнитолы.
  8. Осталось только подключить сабвуфер к усилителю. В нашем примере усилитель двухканальный, и мы подключаем сабвуфер к обоим каналам, чтобы усилитель мог оптимально распределять мощность между ними.

Конденсатор ставить не обязательно, но желательно. Его стоит подключать в том случае, когда максимальная мощность усилителя превышает 400 Ватт. Где установить конденсатор – решать вам, либо в багажнике, либо в моторном отсеке.

Если подключить мощный усилитель напрямую, то он будет потреблять много энергии и аккумулятор быстро разрядится. Зарядки аккумулятора от движения не хватит для поддержания постоянной работы усилителя. Также усилитель можно подключить к кнопке и включать отдельно от магнитолы.

Внимательно проверяем правильность подключения всех проводов и надежность их креплений. Некоторые усилители никак не защищены от переполюсовки, что может привести к повреждению транзисторов. Не стоит путать местами провода усилителя.

Подключаем клему к аккумулятору, слушаем, наслаждаемся.

https://youtube.com/watch?v=A0dT42R3ZfY

Как выполнить подключение сабвуфера к бортовой сети автомобиля

Первым делом хочется внести ясность по поводу активных и пассивных сабвуферов. Подключаются они практически одинаково, т.е. на усилитель подаётся питание от аккумулятора и сигнал от головного устройства. О том, как подключить активный сабвуфер, будет рассказано далее.

Для установки пассивного сабвуфера придётся сделать чуть больше действий, а именно – подсоединить динамик к усилителю.

Для выполнения работы потребуются следующие материалы и инструменты:

  • провода и прочие мелочи (о требованиях к ним мы рассказывали выше);
  • кусачки и пассатижи;
  • отвёртки нужных размеров;
  • изолента;
  • хомуты для стяжки и фиксации.

Подключение силового провода

Вначале прокладываем силовой провод. Подключается он к аккумулятору, в процессе установки должен быть отключён. Плюсовой провод питания необходимо защитить предохранителем, разместив его как можно ближе к аккумулятору.

Прокладку силовых проводов от аккумулятора к усилителю нужно выполнить так, чтобы исключить возможность их случайного повреждения. Внутри салона провода протягивают по порогу или, если провод имеет большое сечение, под ковриком. В подкапотном пространстве найдите подходящую трассу прокладки и закрепите провода, пристегнув их хомутами к жгутам электропроводки и кузовным деталям. После завершения этого этапа в багажнике у нас должно быть два провода: силовой, который защищён предохранителем, и масса от кузова.

Если наконечники для присоединения к аккумулятору и усилителю вы монтируете сами, сделайте это следующим образом. Аккуратно снимите изоляцию с провода на длину гильзы наконечника. Тщательно, до блеска, зачистите оголённый конец проводника. Если жилы не облужены, залудите их паяльником. Далее вставляем провод в гильзу наконечника и тщательно обжимаем. Можно прогреть наконечник газовой или спиртовой горелкой. Это обеспечит спайку провода с гильзой (за счёт припоя, который мы нанесли на провод) для более надёжного электрического контакта. После этого на гильзу надевается кембрик или термоусаживаемая трубка. Делается это до установки наконечника.

Подключение сабвуфера к магнитоле

Питание на усилитель подаётся по отдельным проводам. Чтобы он включался вместе с магнитолой, предусмотрен специальный вход для управляющего плюса. Обычно это синий провод в жгуте, подписанный remote или ant. Более наглядно это можно увидеть изучив схему подключения магнитолы.

Для подключения межблочных проводов в магнитоле обычно имеются два «тюльпана», обозначенные SW.

В случае если у нас пассивный сабвуфер последнее что нам понадобится сделать это подключить его к усилителю.

Ниже представлена схема, иллюстрирующая порядок подключения.

Подключение активного сабвуфера

Как мы уже говорили в сравнении активного и пассивного сабвуфера, активный объединяет в себе усилитель и пассивный саб. Установить такую систему еще проще – не нужно думать, как подключить сабвуфер к усилителю, он уже соединён со звуковой колонкой внутри корпуса активного саба. В остальном процесс установки не отличается от системы «усилитель – пассивный сабвуфер».

Приобретая активный саб, проверьте штатные провода, которые входят в комплект. Они могут не отвечать требованиям по сечению и материалу, из которого изготовлены. Заменив их в соответствии с рекомендациями, изложенными выше, можно существенно улучшить качество и громкость воспроизведения.

В случае если вы не собираетесь менять провода из комплекта, или у вас они уже проложены по салону автомобиля установите конденсатор для сабвуфера, он нивелирует потери питания, что положительно скажется на качестве звука.

Схема подключения активного сабвуфера

Как улучшить качество баса? – Вы наверняка знаете что установленный сабвуфер при правильной настройке будет играть в разы лучше. Но для этого следует знать какие регулировки за что отвечают, для этого советуем ознакомиться со статьёй как настроить сабвуфер в машине, в ней вы найдёте конкретные рекомендации по улучшению качества баса

Как подключить сабвуфер

Нагрузкой для усилителя является акустическая система. Дальнейшие действия заключаются в подсоединении проводов от выходов линейного уровня головного устройства.
Активный стоит в раза дороже, чем пассивный.
Усилителей работающих мостом в 2 Ома очень мало на нашей планете, а людей портящих усилители очень много, кто так соединяет это насилие усилителя и потеря в качестве звука в лучшем случае, в худшем выход из строя аппарата.
Выглядеть он может очень красиво

Динамики для сабвуфера Перед тем как подключить колонки и сабвуфер к усилителю, важно выбрать динамики. C вопросами разобрался, ребята под никами IvanStav и siam4eg ответили доступно и информативно

Силовой кабель должен быть соответствующей длины и сечения.
Еще хуже если усилитель не тянет саб на клипе перегрузке когда усилитель фактически вместо чистого синусоидального сигнала на выход выдает прямоугольные импульсы тем самым разогревает звуковую катушку и «тупо» палит ее имейте это ввиду, все должно быть в меру, просто не перегружайте технику и будет гуд! В некоторых местах проводку нужно дополнительно защитить изолентой. Если вывернуть ручку переменного резистора на 8V, то на вход поступит минимальный сигнал от плеера. Можно взять кабель с чуть большим сечением.

Схемы подключения

Диапазон частот в автомобильном усилителе должен быть не менее 20 Гц — 20 КГц. Подключения на задней панели усилителя Последним в данном процессе осуществляется подключение к динамикам

Перед началом работ обратите внимание на несколько моментов: Корпус сабвуфера и сам усилитель — габаритные устройства. Подключают данное устройство на клеммы питания усилителя, максимально короткими проводками

Надо продумать, где их разместить. Главное требование к силовому проводу заключается в его сечении, то есть толщине медной жилы.
Подключение сабвуфера с двумя катушками к усилителю

Соединение компьютерного сабвуфера с автомагнитолой

Поскольку не все водители остаются довольными звучанием штатной аудиосистемы, они начинают искать разные пути решения сложившейся проблемы.

Одним из них считается установка сабвуфера от компьютера к автомобильной магнитоле. Сделать такое подключение вполне реально. Причём специалисты предлагают сразу два пути решения этого вопроса.

Первый вариант предусматривает использование инвертора типа 12/220В. Второй вариант направлен на поиск нужных контактов (+12В) непосредственно на плате вашего сабвуфера. Чтобы отыскать их, придётся разобрать устройство, взять тестер и, опираясь на знания в радиоэлектронике, проверить необходимые контакты.

Если вопрос с питанием будет решён, останется подать аудиосигнал на вход приобретённого сабвуфера для автомобиля. Он берётся от линейного выхода автомагнитолы при помощи подходящего по длине экранированного кабеля.

Пассивный или активный

Выбор между пассивным и активным сабвуфером – это первое, что приходится делать, жаждущему добавить полноты звучания, автолюбителю. В чем отличие между этими двумя типами сабвуферов? Для начала, разберемся, а что такое сабвуфер? Это устройство, акустическая система, воспроизводящая низкочастотный диапазон звуков.

Кроме слышимого человеком диапазона, он также воспроизводит звуковые волны, имеющие частоту от 5 до 200 Гц – инфразвук. Те самые вибрации, заставляющие сердце биться в ритме с музыкой. Человеческое ухо плохо локализирует низкочастотные звуки, поэтому низкочастотный громкоговоритель может быть один, а не парный, как все остальные, и поместить громоздкий ящик в удобном месте, опять же, в отличие от динамиков, выдающих другие частоты, месторасположение которых четко оговаривается гуру от акустики.

Использование низкочастотных динамиков в качестве компонента акустической системы позволяет не только сделать звук более гармоничным и наполненным, подчеркнув басы, но и при удачном расположении, погасить неизбежно возникающие в результате интерференции в небольшом замкнутом помещении, стоячие волны, создающие эффект «грязного» звука.

Обе системы имеют как плюсы, так и минусы:

  1. Активный сабвуфер. Устройство, оборудованное усилителем и кроссовером, имеет более компактные размеры, встроенный кроссовер фильтрует частоты высокого и среднего диапазона, что облегчает согласование с остальной частью акустической системы. Собственный усилитель снимает нагрузку по выдаче низких частот с основного усилителя. Но, как все устройства «два в одном», активный сабвуфер имеет более низкое качество звучания.
  2. Пассивный сабвуфер. Пассивный НЧ громкоговоритель более требовательный к размещению – чтобы добиться хорошего качества звучания басов, его придется попереставлять в поисках оптимального места. Параллельное подключение с основной широкополосной акустической системой излишне нагружает усилитель, и возможно будет являться причиной снижения мощности звука и динамичности звучания.

Как подключить сабвуфер к магнитоле своими руками?

Сабвуфер представляет собой акустическую систему для воспроизведения частот 20-120 гигагерц в звуке и подключается он в машине к автомагнитоле.

Подключение такое могут сделать на СТО  RealZvuk или «гаражные» специалисты. А еще при наличии базовых знаний, который вы сможете найти в данной статье, подключение сабвуфера к магнитоле может производиться и самим автовладельцем. Для этого необходимо подготовить лишь некоторые инструменты и расходные материалы.

Необходимый инструментарий и материалы.

  • Предохранитель.
  • Конденсатор.
  • Проводка.
  • Кусачки.
  • Плоскогубцы.
  • Изолента.
  • Гаечные ключи.
  • Разводной ключ и стяжка.
  • Непосредственно сабвуфер.

Подключение пассивного сабвуфера к магнитоле, инструкция

Он, к слову, бывает пассивный и активный. Разница между ними заключается лишь в том, что в схеме подключения пассивного сабвуфера требуется усилитель, а активный сабвуфер подключается к магнитоле напрямую. Будем рассматривать первый вариант.

Схема подключения сабвуфера к магнитоле

Схема подключения пассивного сабвуфера проста: он вместе с колонками подключается к усилителю, а усилитель присоединяется к магнитоле.

Задача усилителя в данной цепочке — передать полученный от магнитолы сигнал высокочастотному и низкочастотному динамикам, где последним выступает сабвуфер, а высокочастотным – сателлиты (советую ознакомиться со статьей — усилитель для сабвуфера своими руками).

Внимание! Перед началом подключения акустической системы авто необходимо отключить его аккумулятор (чтобы не произошло короткого замыкания). Начинаем подключение пассивного сабвуфера

Начинаем подключение пассивного сабвуфера.

Все провода питания должны быть защищены, особенно это касается «плюса». Для защиты подойдет гофра или другой материал. На «плюсе» устанавливаем предохранитель (можно приобрести и уже готовый провод с предохранителем) и делаем это поближе к аккумулятору.

Установить Сабвуфер на авто ?

Записатся на установку

Первый этап подключения

Для проводки потребуется найти технологическое отверстие (в иномарках оно, скорее всего, будет закрыто заглушкой из резины, а в отечественных авто может быть и без заглушки). Если такого отверстия в машине нет — его придется просверлить.

Протягиваем провода в просверленное отверстие и заливаем его герметиком. Кстати, для более долговечного использования кабеля, лучше использовать вместо него резиновую втулку.

Второй этап

Протягиваем провода в моторном отсеке и выводим жгут в салон.

В салоне лучше заранее подготовить места для прокладки проводки, так как ее лучше спрятать. А для этого придется кое-где снять накладки на порогах и другие элементы обшивки салона. После прокладки проводки в салоне, все демонтированные элементы обшивки можно будет (и даже нужно) вернуть на свои места.

Третий этап

От салона проводка идет к багажнику тоже через технологическое отверстие, если такового нет, то его снова придется просверлить. После вытягивания проводов в багажник подключаем их к усилителю: плюс к плюсу, минус к минусу.

Теперь усилитель подключен к аккумулятору и осталось его подключить к магнитоле. Для этого понадобятся «тюльпаны» и тонкий провод одножильный, управляющий питанием усилителя (скорее всего, будет синего цвета).

Для снятия магнитолы используйте специальные плоские ключи, ими работать удобнее и быстрее. но если таковых нет, можно использовать и простую отвертку либо нож.

Четвертый этап подключения сабвуфера к магнитоле

«Тюльпаны» подключаются по цветам коннекторов. Однако случается, что штекеры провода могут быть красного и черного цветов, а у автомагнитолы — красного и белого. В такой ситуации подключать необходимо белый к черному, а красный к красному.

После такого подключения проводим проводку через салон с силовым проводом и подсоединяем «тюльпаны» к портам усилителя.

Осталось лишь подключить сабвуфер к усилителю. Кстати, если у вас двухканальное усиливающее устройство, то сабвуфер необходимо подключить к обоим каналам (нужно для оптимального распределения сигнала усилителем). О том, как настроить сабвуфер в машине смотрите здесь.

Подключение активного сабвуфера к магнитоле

При подключении активного сабвуфера к магнитоле проделываем похожие манипуляции, только подключение это осуществляем напрямую к магнитоле — без усилителя. При такой схеме подключения к сабвуферу подключается конденсатор. Только не забывайте здесь соблюдать полярность.
