Как собрать рулевую колонку велосипеда

Как изменить высоту руля

Как правило, регулировка высоты руля велосипеда осуществляется с помощью специальных настроек на рулевой колонке – они присутствуют практически во всех моделях двухколесного транспортного средства. Но сначала нужно понять, какой тип рулевой колонки установлен на конкретно вашем велосипеде:

Резьбовая колонка

Такой тип крепления рулевой колонки можно встретить в профессиональных моделях велосипедов, так как он значительно облегчает всю конструкцию транспортного средства. Удивительно, но именно резьбовой рулевой колонкой были оборудованы и все велосипеды старого (советского) образца.

Конструкция очень простая – рулевая труба находится внутри колонки, затягивается гайками, тем самым и соединяется с рулевым механизмом. Именно эта простота позволяет изменять высоту руля велосипеда буквально за считанные минуты:

1. Ослабляем крепежную гайку (она расположена на самой нижней части трубы, непосредственно над рамой).
2. При необходимости нужно ослабить и стопорную гайку на рулевой трубе.
3. Поднимаем трубу на необходимую высоту (в некоторых случаях может понадобиться установка дополнительной трубы – своеобразного удлинителя руля).
4. Затягиваем сначала крепежную гайку, затем – стопорную.

Безрезьбовая колонка

Вообще, такой тип рулевой колонки является стандартным для горных велосипедов. Этот механизм несколько тяжелее и сложнее, чем предыдущий тип рулевой колонки велосипеда, поэтому и процесс увеличения высоты руля будет несколько труднее. Руль крепится к трубе на горных велосипедах с помощью дополнительного элемента – выноса, который и задействуется при изменении высоты руля.

Изменить высоту руля с безрезьбовой колонкой можно следующим образом:

1. Открутить болт якоря шестигранником (своеобразная крышка в верхней части трубы).
2. Открутить болты стягивающего типа, которые крепят вынос к рулевой трубе.
3. Снять руль вместе с выносом – делать это нужно медленно и предельно аккуратно.
4. На трубу добавить постановочные кольца, либо убрать лишние – все зависит от того, в сторону уменьшения или увеличения нужны изменения высоты руля.
5. Вынос установить на исходное место.
6. Закрутить сначала стягивающий болт, затем – болт якоря.

Обратите внимание: закручивать болты при изменении высоты руля на безрезьбовой колонке нужно аккуратно – на таких велосипедах при сильном затягивании детали приходят в негодность. После окончания процедуры регулировки высоты руля на горном велосипеде обязательно нужно скорректировать уровень руля по отношению к переднему колесу транспортного средства – сместить конструкцию очень легко. Если необходимо немного подправить положение руля, то болт якоря и крепежный болт слегка откручиваются, руль выправляется в нужное положение, а потом болты снова затягиваются

Если необходимо немного подправить положение руля, то болт якоря и крепежный болт слегка откручиваются, руль выправляется в нужное положение, а потом болты снова затягиваются.

Алгоритм сервиса

При помощи шестигранника открутите болт в выносе и послабьте стопорную гайку. Извлеките вынос из рулевой. Для удобства переднее колесо можно зажать между ног, это не будет давать вилке поворачиваться и вам легче будет открутить болт.

Снимите стопорную гайку, проставки и фиксирующую гайку с рулевой. Запомните расположение всех пыльников и проставок, чтобы вы смогли собрать рулевую обратно. Если переживаете, то помогает сделать банальное фото собранной рулевой.

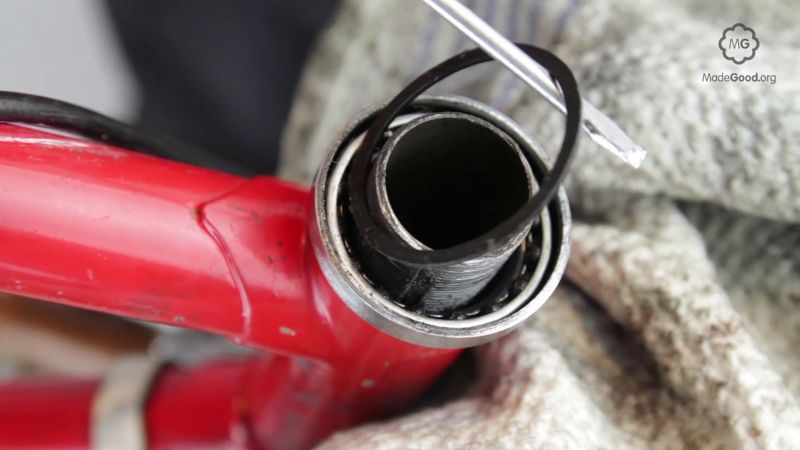

Извлеките подшипники из рулевой. Если они «насыпные», то можно воспользоваться небольшим магнитом.

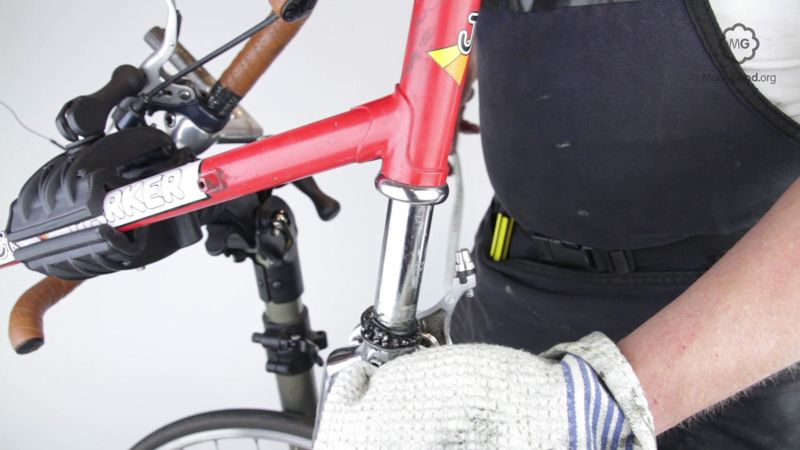

Справившись с верхней частью рулевой, переходите к нижней. Извлекая вилку из рулевого стакана будьте предельно внимательны, насыпные подшипники могут разбежаться в разные стороны.

Очистите все детали от старой смазки и проверьте их на предмет износа. Если появились заметные следы выработки на подшипниках, то их нужно заменить. Если износ есть уже и на самих чашках рулевой, заменой подшипников здесь не обойтись. Придётся менять всё. Так же, мы рекомендуем сменить насыпные подшипники на сепараторные аналоги, это позволит не заморачиваться во время сборки рулевой.

Обильно нанесите густую консистентную смазку на нижнее посадочное место вилки и установите подшипники на место. Смазка будет удерживать подшипники на месте и вы без проблем сможете установить вилку на велосипед.

Верните вилку на место.

Обильно смазав верхнюю чашку установите подшипники.

Обильно смазав оставшиеся части соберите рулевую. Если забыли в каком порядке она собирается, сверьтесь с фото, сделанным в пункте 2.

Установив вынос на место уберите люфт нижней гайкой и закрутите верхнюю контргайку. Излишки смазки можно убрать ветошью.

Сервис резьбовой рулевой колонки не является чем-то сложным и из ряда вон выходящим. Главное не дать подшипникам разбежаться по комнате. Всего 20 минут, и ваш старенький велосипед продолжит радовать вас!

Угол наклона и вынос

Чтобы поездка на велосипеде было комфортной, его нужно отрегулировать под ездока. Руль должен занимать такое положение, чтобы передвигающийся на велосипеде человек чувствовал себя удобно, не возникало лишнего сопротивления при встречном ветре, а при необходимости соблюдался скоростной режим. Для каждого типа велосипеда существует оптимальная высота руля, которая регулируется с помощью рулевой колонки и выноса руля. Вынос руля может быть регулированным или крепиться без регулировки. Для треков, гоночных и горных велосипедов высота руля может быть небольшой, что регулируется с помощью выноса

При низкой посадке руля увеличивается обтекаемость тело и аэродинамика, что чрезвычайно важно во время соревнований для увеличения скорости. Но в таких случаях нужна тренировка так как поездка в согнутом положении вызывает напряжение и боль в мышцах спины. Для неподготовленного человека это тяжело

Для неспешных прогулок по городу или загородных поездок такая функция не нужна. Достаточно будет такой высоты руля, при которой человек будет чувствовать тебя удобно, а его спина не будет болеть

Для неподготовленного человека это тяжело. Для неспешных прогулок по городу или загородных поездок такая функция не нужна. Достаточно будет такой высоты руля, при которой человек будет чувствовать тебя удобно, а его спина не будет болеть.

В процессе регулировки различают следующие варианты:

• Регулирование на одном уровне с седлом велосипеда, такое положение еще называют нулевым. Оно подходит для поездок с умеренной скоростью и для длительных поездок;
• Регулировка руля в положении, находящимся ниже уровня седла. Такая регулировка подходит для случаев, когда нужно создать обтекаемую форму и повысить аэродинамические свойства велосипеда;
• Высокое положение — руль находится выше седла.

Руль необходимо обязательно отцентровать, то есть выставить его так, чтобы он располагался перпендикулярно по отношению к переднему колесу. Регулировать положение выноса руля, рулевой колонки и самого руля нужно в тех случаях, когда байк долго не использовался, в начале сезона, после длительных поездок и высоких динамических нагрузок, а также после падений и столкновений.

Рулевой механизм и все его составные части обеспечивают маневренность велосипеда, а их исправность гарантирует безопасность водителя велосипеда. Чтобы не подвергать себя излишней опасности, нужно своевременно проводить техосмотр своего транспортного средства

Особенно важно проверять жизненно важные детали и узлы велосипеда, от которых непосредственно зависит жизнь и здоровье его владельца. К таким узлам относится и рулевой механизм. Если ваш велосипед снабжен регулируемой резьбовой рулевой колонкой, обязательно проверяйте прочность креплений и качество фиксации всех деталей

Вовремя проводите смазку и профилактический осмотр трансмиссионного узла, проверяйте состояние колёс, производитель регулировку рулевого механизма. Для ликвидации неполадок и мелкого ремонта всегда имейте с собой набор необходимых инструментов, ремкомплект для устранения повреждений велосипедных шин и т.п. Ухаживая за своим велосипедом, вы заботитесь о своем здоровье

Если ваш велосипед снабжен регулируемой резьбовой рулевой колонкой, обязательно проверяйте прочность креплений и качество фиксации всех деталей. Вовремя проводите смазку и профилактический осмотр трансмиссионного узла, проверяйте состояние колёс, производитель регулировку рулевого механизма. Для ликвидации неполадок и мелкого ремонта всегда имейте с собой набор необходимых инструментов, ремкомплект для устранения повреждений велосипедных шин и т.п. Ухаживая за своим велосипедом, вы заботитесь о своем здоровье.

Стандарты

На все рулевые колонки есть стандарты, введённые ведущими поставщиками. Цель – продвинуть собственные идеи, пока ещё не покорившие рынок, либо защититься от подделки со стороны малоизвестных китайских фирм.

1. Campagnolo – полуинтегрированная колонка с чашкой и шарикоподшипником в конусном исполнении. Велосипедная рама при этом затачивается особым образом.
2. Perdido – полуинтегрированный вариант, отличный на 4 мм от более широкораспространённого исполнения ZeroStack.
3. Columbus – классика от компании Aheadset. Защищён от подделки и неформатной доработки особым значением по диаметру трубы.
4. Onepointfive Standard – неинтегрированная рулевая колонка под трубу широкого диаметра. Несколько производителей здесь объединились, чтобы выпускать детали для «даунхилльных» и других экстремальных байков.
5. Складная рулевая колонка – прерогатива велопроизводителей, стремящихся сделать из велосипеда трансформер, предельно лёгкий в транспортировке в поездах и самолётах, максимально удобный в хранении в малометражных комнатах. Таковы, например, конструкции для велосипедов от Langtu. Угол наклона раскладной конструкции – от 25 градусов.

Классификация по параметрам куда более исчерпывающая. У резьбовых колонок по диаметру следующие показатели:

• 1 дюйм – внешний диаметр чашек на 30-30,8 мм, внутренний – 26,4-27 мм;
• 1,125 дюйма – 34 и 30 мм соответственно;
• 1,25 дюйма – 37 и 34 мм.

Простые безрезьбовые имеют следующие посадочные диаметры:

• 0,833 дюйма (маркер EC-32 по внешнему диаметру) – 32,7 и 26,4 мм для внешнего и внутреннего диаметра чашек соответственно;
• 1 дюйм (EC-30) – на 30,2 и 26,4 мм;
• 1,125 дюйма (EC-34) – 34 и 30 мм в диаметрах;
• 1.25 дюйма (EC-37) – на 37 и 33 мм;
• 1,5 дюйма (EC-49) – на 49,7 и 39,8 мм;
• 2,21 дюйма (EC-56) – внешний диаметр на 56 мм, внутренний не регламентирован.

Полуинтегрированные безрезьбовые колонки обладают следующими внешним и внутренним диаметрами для подшипниковых деталей:

• 1,125 дюйма (ZC-41) – на 41,3 и 44 мм;
• 1,5 дюйма (ZC-49) – на 49,7 и 39,8 мм;
• 2,21 дюйма (ZC-56) – 56 мм для внешнего диаметра;

Полностью интегрированные безрезьбовые – обладают следующим разбросом:

• 1 дюйм (IS-38) – на 38 и 26 мм;
• 1,125 дюйма – (IS-41/42/47) на 41,3, 41,8, 47 (любое из значений для внешнего диаметра) и 30 мм (для внутреннего);
• 2,05 дюйма (IS-52) – 52 мм для внешнего диаметра.

Параметры указаны на заводской упаковке с деталями.

Разновидности рулевых колонок

Существует 4 разновидности рулевых механизмов: резьбовая, безрезьбовая, интегрированная и полуинтегрированная. Каждая из этих разновидностей устроена следующим образом.

Резьбовая

В данной сборке рулевая труба закрепляется посредством контрирующей гайки. Резьба нарезана на верхней чашке. Достоинства – небольшой вес и дешевизна, применяется ещё с тех пор, когда многоскоростных велосипедов не существовало. Недостаток – резьбовая колонка сложна в настройке и обладает сниженной надёжностью. В последнем виновата низкая влагозащищённость: стоит велосипеду попасть под дождь, в рулевую колонку затекает вода.

В целом конструкция напоминает педальную или колёсную втулку. Со временем резьбовая рулевая колонка может самопроизвольно раскручиваться – время от времени проверяйте затяжку всех соединений.

Безрезьбовая

Строение безрезьбовой рулевой колонки подразумевает иной способ крепления. Верхняя и нижняя чашки зажаты в самом рулевом стакане. В каждую из чашек помещён шарикоподшипник с направляющим сепаратором. Сборка механизма включает в себя 2 стадии:

• вставка специальных колец и выносной трубы руля;
• закрепление рулевой трубы.

Здесь чашки и шарикоподшипники вынесены за пределы рулевой трубы. Непосредственная нагрузка от вилочного фиксатора минует безрезьбовую конструкцию. Безрезьбовая колонка в целом относится к неинтегрированному типу.

Полуинтегрированная

Полуинтегрированный механизм отличается от неинтегрированного тем, что подшипниковые коронки в нём вместе с чашками целиком вставляются в рулевой стакан. Наружу выходят лишь пыльники. Полуинтегрированный механизм состоит из набора деталей, позволяющих легко и точно подстроить высоту руля.

Вся сборка имеет законченный вид – как в разрезе, так и в общем виде со стороны. Получившееся в итоге расположение руля позволяет велосипедисту эффективнее использовать общую геометрию байка, создавая меньшую парусность при езде против ветра и в гору. Дело в том, что сама безрезьбовая конструкция даёт возможность использовать «лежачий» руль. Наиболее полно данный эффект ощущается байкерами, обладающими шоссейным велосипедом.

Интегрированная

Это устройство таково, что чашек в таком механизме вообще нет. Сепаратор с шариками сразу же вставляется в рулевой стакан. Борозды, по которым прокатываются шарики, отсутствуют – насыпные подшипники (без коронок-сепараторов) быстро сточатся и будут проскальзывать, а не прокатываться по внутренним поверхностям. Для интегрированной рулевой колонки нужна такая же, приспособленная под такой же механизм рама, она не взаимозаменяема с остальными разновидностями.

Такой руль самостоятельно, вне веломастерской, починить сложнее, а диаметры труб обладают внушительным разбросом номиналов.

Регулировка велосипедного руля

Проставочные кольца под вынос руля (слейсеры)

Высота руля велосипедапосадку велосипедиста

• для городских маршрутов высота руля будет выше, чем высота седла велосипеда, что обеспечивает комфортную езду на ровных участках дороги, но усложняет движение при подъёме и спуске;
• для горных и гибридных велосипедов высота руля находится в одном положении вместе с седлом велосипеда. Данная концепция обеспечивает повышенную маневренность, на разных участках дороги велосипед уверенно выполняет все команды велосипедиста, при этом обеспечивая комфортные скоростные показатели на дороге с разным видом покрытия;
• для поддержания более скоростных режимов руль располагается ниже уровня седла велосипеда, такая конструкция используется у шоссейных моделях велобайков, когда необходимо на протяжённых участках дороги обеспечить стабильно высокую скорость движения.

Устройство разновидностей

Существует несколько разновидностей конструкции рулевых колонок:

Резьбовые (threaded)

Наиболее часто встречаются на бюджетных моделях велосипедов. Несложная по конструкции и дешёвая, поэтому используется довольно давно, около 10 лет. Однако минусом такой разновидности является недолговечность и сложная настройка. На верхней чашке присутствует резьба, а крепление рулевой трубы осуществляется за счёт контргайки.

Имеет следующие вариации размеров:

• 1″ – с диапазоном внешнего диаметра чашек 30-30.8 мм.;
• 1.1/8″ – с внешним диаметром чашек 34 мм.;
• 1.1/4″ – с внешим диаметром чашек 37 мм.

Безрезьбовые (threadless)

Также имеют и другое название, связанное с брендом компании Aheadset, которая впервые его представила. Конструкция не предусматривает резьбу и не нагружает себя фиксацией вилки. Рулевая колонка включает в себя чашки – нижнюю и верхнюю, которые запрессованы в стакан рамы. После чего устанавливается подшипник, который накрывается кольцом для качения. Конструкция начинается с установки постановочных колец и выноса, после чего фиксируют рулевую трубу. Такое сочетание называют неинтегрированными системами.

Безрезьбовые подразделяются на стандартные, полуинтегрированные и интегрированные.

Стандартные (EC, aheadset)

Имеет следующие вариации размеров:

•  0.833″ – (EC32) с внешним диаметром чашек 32.7 мм.;
• 1″ – (EC30) с внешним диаметром чашек 30.2 мм.;
• 1.1/8″ – (EC34) с внешним диаметром чашек 34 мм.;
• 1.1/4″ – (EC37) с внешним диаметром чашек 37 мм.;
• 1.5″ – (EC49) с внешним диаметром чашек 49.7 мм.;
• 2.21″ – (EC56) с внешним диаметром чашек 56 мм.

Полуинтегрированные (ZS, zerostack)

Этот вид включает в комплект подшипники (различной комбинации, чаще промышленного типа) и чашки, которые целиком погружаются внутрь стакана. Снаружи наблюдаются только пыльники. Конструкция довольно сложная плюс имеет высокую стоимость, но такое сочетание считается наилучшим, так как полностью скрыта в стакане, благодаря чему высоту руля можно регулировать.

Имеет следующие вариации размеров:

• 1.1/8″ – (ZS41 и ZS44) с внешним диаметром 41.3 и 44 мм. соответственно;
• 1.5″ – (ZS49) с внешним диаметром 49.7 мм.;
• 2.21″ – (ZS56) с внешним диаметром 56 мм.

Интегрированные (IS, integrated)

Данный вариант отличается отсутствием чашек. Подшипники (применяют только промышленные) установлены в стакан, поэтому не образуются канавки качения. Кажется, что механизм весьма прост, но в обслуживании и выборе размера зачастую возникает масса вопросов.

Имеет следующие вариации размеров:

• 1″ – (IS38) с внешним диаметром 38 мм.;
• 1.1/8″ – (IS41, IS42 и IS47) с внешним диаметром 41.3, 41.8 и 47 мм соответственно;
• 2.05″ – (IS52) с внешним диаметром 52 мм.

Дополнительные регулировки руля

Как правило, дополнительные настройки руля присутствуют только на велосипедах с безрезьбовой колонкой – речь идет как раз о горных моделях.

Первое, что можно отрегулировать – это угол наклона руля. Делается это с помощью шестигранника – им просто ослабляются болты на выносе, что дает возможность прокручивать трубу руля до необходимого положения. Такая регулировка необходимо для горного велосипеда с высоко поднятыми, сложными рулями – положение рук велосипедиста нужно будет менять достаточно часто.

Отдельно стоит упомянуть вынос – это ключевой элемент рулей с безрезьбовой колонкой. Существует несколько видов выноса:

• вертикальный вынос – с его помощью увеличивают высоту руля горного велосипеда;
• горизонтальный вынос – позволяет компенсировать длину рамы при регулировке руля;
• угловые выносы – они помогают располагать различные обвесы, гаджеты на транспортном средстве.

Стандарты

На все рулевые колонки есть стандарты, введённые ведущими поставщиками. Цель – продвинуть собственные идеи, пока ещё не покорившие рынок, либо защититься от подделки со стороны малоизвестных китайских фирм.

1. Campagnolo – полуинтегрированная колонка с чашкой и шарикоподшипником в конусном исполнении. Велосипедная рама при этом затачивается особым образом.
2. Perdido – полуинтегрированный вариант, отличный на 4 мм от более широкораспространённого исполнения ZeroStack.
3. Columbus – классика от компании Aheadset. Защищён от подделки и неформатной доработки особым значением по диаметру трубы.
4. Onepointfive Standard – неинтегрированная рулевая колонка под трубу широкого диаметра. Несколько производителей здесь объединились, чтобы выпускать детали для «даунхилльных» и других экстремальных байков.
5. Складная рулевая колонка – прерогатива велопроизводителей, стремящихся сделать из велосипеда трансформер, предельно лёгкий в транспортировке в поездах и самолётах, максимально удобный в хранении в малометражных комнатах. Таковы, например, конструкции для велосипедов от Langtu. Угол наклона раскладной конструкции – от 25 градусов.

Классификация по параметрам куда более исчерпывающая. У резьбовых колонок по диаметру следующие показатели:

• 1 дюйм – внешний диаметр чашек на 30-30,8 мм, внутренний – 26,4-27 мм;
• 1,125 дюйма – 34 и 30 мм соответственно;
• 1,25 дюйма – 37 и 34 мм.

Простые безрезьбовые имеют следующие посадочные диаметры:

• 0,833 дюйма (маркер EC-32 по внешнему диаметру) – 32,7 и 26,4 мм для внешнего и внутреннего диаметра чашек соответственно;
• 1 дюйм (EC-30) – на 30,2 и 26,4 мм;
• 1,125 дюйма (EC-34) – 34 и 30 мм в диаметрах;
• 1.25 дюйма (EC-37) – на 37 и 33 мм;
• 1,5 дюйма (EC-49) – на 49,7 и 39,8 мм;
• 2,21 дюйма (EC-56) – внешний диаметр на 56 мм, внутренний не регламентирован.

Полуинтегрированные безрезьбовые колонки обладают следующими внешним и внутренним диаметрами для подшипниковых деталей:

• 1,125 дюйма (ZC-41) – на 41,3 и 44 мм;
• 1,5 дюйма (ZC-49) – на 49,7 и 39,8 мм;
• 2,21 дюйма (ZC-56) – 56 мм для внешнего диаметра;

Полностью интегрированные безрезьбовые – обладают следующим разбросом:

• 1 дюйм (IS-38) – на 38 и 26 мм;
• 1,125 дюйма – (IS-41/42/47) на 41,3, 41,8, 47 (любое из значений для внешнего диаметра) и 30 мм (для внутреннего);
• 2,05 дюйма (IS-52) – 52 мм для внешнего диаметра.

Параметры указаны на заводской упаковке с деталями.

Рулевой механизм

Рулевая колонка содержит все нужные для работы руля детали. Она включает в себя следующие элементы.

1. Рулевая труба – за неё велосипедист держится руками при езде. На ней расположены аксессуары и гаджеты.
2. Вынос руля – укороченная труба, к которой с помощью болтового кронштейна или фиксатора закреплена сама рулевая «палка».
3. Несущая труба – деталь с внутренними креплениями, жёстко закрепленная с вилкой. Та, в свою очередь, удерживает переднее колесо велосипеда. Повороты руля совпадают с точностью до долей градуса с поворотами вилки и переднего колеса в нужную сторону при езде.
4. Рулевой стакан – большая по диаметру труба, являющаяся уже частью рамы. Для устойчивой и плавной работы весь механизм «посажен» на чашки с шарикоподшипниками.
5. Подшипниковые комплекты – верхний и нижний – не дают рулю болтаться. Коническая опора соприкасается с нижним комплектом.

Такая схема проверена многолетним опытом практикой производителей и пользователей велопродукции. Рулевая колонка обладает определёнными стандартами и диаметральными размерами, разнящимися от одной модели велосипеда к другой.

УСТРОЙСТВО РУЛЕВОЙ КОЛОНКИ ВЕЛОСИПЕДА, ЕЕ ВИДЫ, УСТАНОВКА И СМАЗКА

Рулевой механизм велосипеда — Узел состоящий из деталей рулевого управления служащий для управления движением.

Руль – часть где располагаются руки. Вынос –  предназначен для регулировки и индивидуальной подгонке. Труба – элемент конструкции Рулевая колонка – комплект компонентов вращения. Рулевой стакан – часть рамы, вставляются чашки и подшипники колонки.

Сборка и ремонт

Из-за простоты и низкой общей нагрузки на рулевой механизм ему не часто требуется ремонт и какое-либо обслуживание. Тем не менее, некоторые операции можно и нужно производить своими руками:

Регулярное обслуживание – хотя бы один раз в сезон следует разбирать рулевой блок и проверять состояние подшипников, очищать, если он появился, абразив из канавок качения, может пригодиться смазка. Если потребуется, своевременно менять детали.

Изменение высоты – если для без резьбовых вариантов нужны простановочные кольца, то на резьбовых рулевых колонках используются даже удлинители руля. Об этом подробнее в статье о том, как происходит регулировка руля и как его снять.

Нет ничего сложного в самостоятельной работе с рулевой колонкой. Главное, чётко следовать последовательности сборки, ведь схема достаточно проста, и не допускать перекосов при запрессовке. Для этого есть специальный инструмент, но он достаточно редок, и почти все используют простые молотки и киянки, хотя несбалансированный удар может не только повредить чашку или подшипник, но и расколоть раму.

В итоге, после каждого сеанса работы с рулевым механизмом следует проверять целостность всех деталей и отсутствие люфтов на колесе, ведь разобрать и исправить их достаточно просто.

Виды колонок велосипеда

2 — БЕЗРЕЗЬБОВАЯ – AHEADSET

Колонка состоит из верхней и нижней чашек запрессованных  в рулевой стакан с установленными в них подшипниками закрытыми пыльником. Стандартная компоновка также называется «неинтегрированной».

3 — ПОЛУИНТЕГРИРОВАННАЯ

Полу интегрированная колонка содержит промышленные подшипники. Чашки, посажены внутрь стакана, с наружи установлены пыльники

4 — ИНТЕГРИРОВАННАЯ

отсутствуют чашки, промышленные подшипники запрессовываются в раму.

Стандарты производителей

Существует множество стандартов от конкретных производителей. Иногда это попытка защитить свои модели от модификаций, иногда – действительно, новаторские нововведения, которые просто пока не стали общепринятыми, и достаточно редко это бывает интегрированная колонка – обычно один из вариантов классики.

• Campagnolo – полуинтегрированный стандарт, но составляющие ему подшипник и чашка выпускаются конической формы. Требует специальной обработки рамы.
• Perdido – отличающийся от стандартного полуинтегрированного ZeroStack на 4 миллиметра полуинтегрированный набор.
• Columbus – классический вариант Aheadset под собственный уникальный диаметр.
• Onepointfive Standard – созданный консорциумом из производителей велосипедов для экстремальных дисциплин неитегрированный стандарт под широкую рулевую трубу.

Зачем нужно устанавливать рога на велосипед

Под каждую из перечисленных колонок существует свой рулевой стакан рамы, и ни один из типов не взаимозаменяем. Итак, какие можно встретить виды стаканов:

интегрированные – вогнутая внутрь поверхность стакана, усечённые фаски. Встречается четыре размера: 1 дюйм (26.35 мм), 1 и 1/8 дюйма (41.1 мм), 1 и 1/8” Italian (41.95 мм), 1 и 1.8” FSA Standard (41.6 мм);

полуинтегрированные – абсолютно прямая труба без выпуклостей и вогнутостей, прямая фаска под 90 градусов с глубиной не менее 15 мм. Разброс размеров чуть меньше, и нет путаницы с производителями по долям дюйма: 1 дюйм (41.35 мм), 1 и 1/8” (43.95 мм), 1.5 дюйма (55.9 мм);

стандартная – аналогична полуинтегрированным размерам и форме, но обычно ещё уже и меньше. Стандарты те же, но размеры по ним другие: 1 дюйм (30.05 мм), 1 и 1/8” (33.9 мм), 1.5 дюйма (49.57 мм).

У всех размеров есть допуски от полумиллиметра до миллиметра, но их следует избегать, чтобы не появился люфт вилки, что очень негативно сказывается на качестве езды. Понятное дело, что речь об этих стандартах идёт в том случае, если колонка безрезьбовая.

Рулевая колонка – самый сложный компонент рулевого механизма горного велосипеда, но и с ней можно легко «справиться», если обладать достаточными знаниями и желанием разобраться в устройстве велосипеда. Установка и замена любой детали рулевого устройства достаточно проста, чтобы не беспокоиться о возможных поломках. Иной раз для «ремонта» потребуется просто подтянуть единственный болт. Возможны даже серьёзные изменения, например, подъём руля. В этом помогут аксессуары, такие, как удлинитель.

Сборка и ремонт

Конструкционно любой рулевой веломеханизм (ну, или почти любой) достаточно прост. Плюс общая нагрузка на него не слишком велика. Благодаря этому не часто требуется ремонт и не нужно какое-то особенное для него обслуживание. Но кое-что велосипедист все-таки должен делать своими руками в этой области:

1. Регулярно (хотя бы раз за сезон, не реже) разбирать рулевой блок, чтобы проверить состояние подшипников. И если появился абразив (это станет заметно при разборе), убрать его из канавок качения. Может потребоваться смазка. А изношенным деталям — замена.
2. Изменение высоты. На безрезьбовых колонках это можно сделать с помощью проставочных колец, а на резьбовых конструкциях может потребоваться удлинитель руля.

Самостоятельная работа с рулевой колонкой — это несложно. Главное соблюдать последовательность сборки — в строго обратной последовательности разбору. И не допускать в процессе запрессовки перекосов. И лучше использовать при этом специальный инструмент (хоть его и редко получается купить), а не молотки и киянки, удары которых трудно сбалансировать и в результате можно повредить подшипник или чашку, а то и вовсе расколоть раму.

Совет: После ремонтных или профилактических работ с рулевым механизмом, надо обязательно проверять целостность всех деталей велосипеда, а также возможные люфты в колесе, которые, правда, легко исправить.

Цены на ремонт велосипедов

Пакеты услуг

• Регулировка передач и тормозов 300

  Регулировка тормозов, переключателей

• ТО колес

  300 руб.

  Исправление радиальных и фронтальных биений, устранение люфтов втулок, сборка на новую смазку

• Комплексное ТО 700

  Регулировка передач, тормозов, чистка тросиков, сборка на новую смазку рулевой колонки, кареточного узла, колёсных втулок, устранение биения ободов

• Чистка привода

  200 руб.

  Демонтаж кассеты/трещётки, цепи, промывка, продувка, установка, смазка, регулировка

• ТО задней подвески

  от 500 руб.

  Чистка шарниров, замена втулок скольжения, замена подшипников по необходимости, устранение люфтов

• Сборка велосипеда из заводской упаковки

  400 руб.

  Сборка, регулировка всех узлов, дефектовка компонентов

• Сборка велосипеда

  400 руб.

  Советы по подборке компонентов, установка и регулировка всех узлов велосипеда

• Прокачка тормозов

  500 руб.

  Снятие\замена тормозных колодок, прокачка тормоза, регулировка калипера, регулировка хода тормозной ручки

• Подбор и регулировка линии цепи (chain line)

  250 руб.

  Расчёт длинны вала каретки, комплексная подборка компонентов

Настройка компонентов

• Тормоз V-brake
• Тормоз кантиливерный

  100 руб.

• Тормоз дисковый

  100 руб.

• Переключатель передач

  100 руб.

• Регулировка вилки

  100 руб.

• Регулировка взаимодействия передней и задней подвески

  100 руб.

Установка или замена компонентов

• Тормоз V-brake
• Тормоз кантиливерный

  100 руб.

• Тормоз дисковый

  100 руб.

• Кассета трещётка цепь

  300 руб.

• Переключатели

  500 руб.

• Рулевая колонка снять\поставить

  200\600 руб.

• Тросики рубашки

  300 руб.

• Каретка снять\поставить

  100-500\300 руб.

• Система

  300 руб.

• Спицовка

  600 руб.

• Переспицовка

  500 руб.

• Спицовка высокоточная

  1500 руб.

• Исправление биений 100
• Переборка втулки

  250 руб.

• Шиномонтаж

  100 руб.

• Исправлению подлежат не все колёса, нюансы оговариваются при осмотре и диагностике.

Вилки и амортизаторы

• Установка вилки\амортизатора

  350 руб.

• Сервис эластомерной вилки

  400 руб.

• Сервис пружинной вилки

  400 руб.

• Сервис воздушной вилки

  1500 руб.

• Сервис заднего амортизатора

  от 2000 руб.

• Цена устранения неисправностей вилок и амортизаторов оговаривается при осмотре и диагностике.

Советы по подбору рулевой

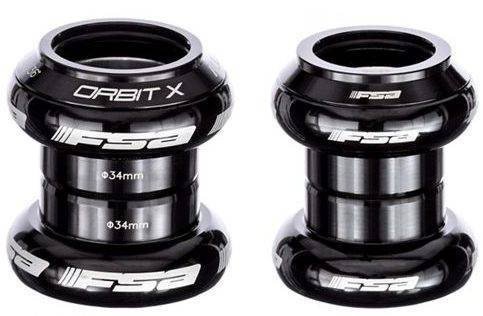

Помимо разных типов рулевых колонок, которые мы описали выше, нужно помнить, что есть различия и в основных параметрах элементов рулевых колонок. Чаще всего всё взаимозаменяемо, но на дорогих моделях велосипеда можно натолкнуться на ощутимое различие. Чашки рулевой колонки могут иметь разную высоту. Их посадочная глубина может различаться. Основной диаметр обычно определяется одним общим стандартом, который мы указали выше.

Соответственно, нужно понимать, что т.к. в безрезьбовой рулевой высота штока уже неизменна и пилится один раз под размер рамы, то разная высота чашек рулевой может не подойти в данном случае. Т.е. вынос не сможет схватиться за остаток штока.

В любом случае, если нужно подобрать новую рулевую, возьмите с собой старую или тщательно промеряйте посадочное место в раме.

Устройство рулевого управления

Рулевое управление  — одна из систем управления механического транспортного средства, с помощью которой осуществляется его движение в заданном направлении. Рулевое управление состоит из двух основных групп элементов — рулевого механизма и рулевого привода.

В состав рулевого механизма входят следующие элементы:

• рулевое колесо
• рулевая колонка
• рулевая передача (рулевой механизм)

В состав рулевого привода входят:

• рулевые тяги
• маятниковые рычаги
• рычаги поворотных цапф

Конструкция рулевого колеса как элемента рулевого управления за многие годы существования автомобильного транспорта не претерпела существенных изменений, за исключением количества и расположения спиц, покрытия рабочей поверхности, а также размещения на нем некоторых элементов управления другими системами (звуком в салоне, кондиционером и т.п.).

Рулевая колонка, напротив, постоянно совершенствуется в плане обеспечения комфортности на рабочем месте водителя, а также травмобезопасности и защиты от несанкционированного использования. Так, рулевые колонки современных автомобилей могут иметь механизм регулирования по высоте, углу наклона рулевого колеса, легкодеформируемые или срезаемые элементы в их креплении. При этом вал рулевой колонки состоит из нескольких элементов, соединенных, как правило, карданными шарнирами или эластичными муфтами. Кроме того, вал может иметь телескопическую конструкцию для обеспечения возможности регулирования положения рулевого колеса по высоте и травмобезопасности. Травмобезопасность может быть обеспечена также путем изготовления вала с деформируемыми вставками или вала, состоящего из двух отдельных частей, имеющих поводковую связь.

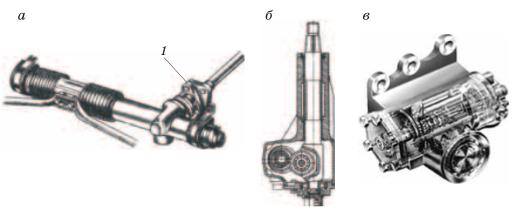

Основными видами рулевых передач, применяемых на современных автомобилях, являются передачи с вращательным и поступательным движением выходного звена. Передачей с поступательным движением выходного звена является реечная рулевая передача. Передача с вращательным движением выходного звена (кривошипная) изготавливается, как правило, двух типов: глобоидальный червяк—ролик и винт—гайка—рейка—сектор.

Тип рулевого привода зависит в основном от вида применяемой рулевой передачи и конструктивных особенностей подвески. В случае применения реечных рулевых передач привод состоит из рулевых тяг, непосредственно воздействующих на рычаги поворотных цапф. При применении кривошипных передач и зависимых подвесок колес управляемой оси используется привод, состоящий из продольной и поперечной рулевых тяг и двух рычагов поворотных цапф. При независимой подвеске в системе привода используют маятниковый рычаг, связанный тягой с рулевой сошкой, а также отдельные рулевые тяги для управляемых колес по обоим бортам транспортного средства.

Если в транспортном средстве имеется значительное расстояние между рулевой передачей и рычагом поворотной цапфы (например, в автобусах с большим передним свесом, а также в автомобилях, оборудованных несколькими управляемыми осями), в систему привода вводят промежуточный маятниковый рычаг, позволяющий уменьшить общую длину рулевой тяги и таким образом увеличить ее жесткость и устойчивость при восприятии сжимающих усилий.
