Как выставить метки грм на ваз 2114 8 клапанов не снимая шкив генератора

Какими ещё способами можно проверить ремень ГРМ

Проверить ремень газораспределения и предотвратить его обрыв – более сложная задача в сравнении с серво-ремнем (управляет работой генератора, гидроусилителя и т.д.). Это обусловлено затрудненным доступом к этому узлу, который, как правило, закрыт специальными кожухами. Чтобы проверить ремень ГРМ необходимо провести работы по частичной разборке мотора, а для этого необходимы профессиональные навыки и специальный инструмент. Но, стоит отметить, что о состоянии зубчатого ремня можно судить не только по результатам визуального осмотра, но и по некоторым признакам его неисправности:

Превышение срока эксплуатации.

Ресурс службы ремня газораспределения определяется пробегом авто или длительностью его эксплуатации. К примеру, некоторые автопроизводители указывают, что на их моделях ремень ГРМ следует менять через 60 тыс. км

Но не менее важно учитывать и временной срок службы этого элемента. Материал, из которого он изготовлен, теряет свои характеристик, в среднем, через  4 – 5 лет. После этого ремень ГРМ становится менее эластичным, растрескивается и может оборваться

Об этом моменте часто забывают владельцы автомобилей, которые ездят очень редко и на небольшие расстояния

После этого ремень ГРМ становится менее эластичным, растрескивается и может оборваться. Об этом моменте часто забывают владельцы автомобилей, которые ездят очень редко и на небольшие расстояния.

Для производства ремней ГРМ используются материалы, которые подвержены воздействию временем, поэтому стоит учитывать возраст этого изделия. Именно поэтому, эксперты рекомендуют проверить или даже заменить ремень ГРМ при приобретении авто с пробегом (нет гарантии, что предыдущий владелец строго соблюдал регламентные требования или покупал качественные запчасти).

Двигатель авто плохо заводится и его мощность заметно снизилась.

Растянувшийся, изношенный или слабо натянутый ремень механизма газораспределения может перескочить на один или несколько зубцов. В результате будет нарушена работа системы зажигания, так как топливно-воздушная смесь будет возгораться до или после нужно момента. При такой неисправности двигатель будет плохо заводиться, а после его запуска могут наблюдаться вибрации и провалы в работе. В таких случаях будет полезно узнать, как проверить натяжение ремня ГРМ, поскольку длительная работа мотора в таком режиме приведет к более серьезным поломкам.

Увеличение дымности при работе ДВС.

Изношенный ремень ГРМ может стать причиной разрушения катализатора, так как топливо не полностью сгорает в камерах двигателя и попадает в выхлопную систему. В результате катализатор будет работать при более высоких температурах, а его соты начинают спекаться. Проверить наличие такой неисправности можно визуально. Нужно понаблюдать за выхлопной системой. Если во время работы двигателя появляются хлопки, а из трубы идет дым черного цвета, то это может указывать на переобогащение топливной смеси, вызванное неисправностью ремня ГРМ.

Тикающий звук при работе двигателя.

Если материал ремня ГРМ потерял свои характеристики из-за сильного износа или от времени, то он начинает растрескиваться или разлохмачиваться. В таком случае во время работы мотора в районе защитного кожуха газораспределительного механизма могут появляться тикающие или шаркающие звуки. При этом, периодичность такого шума зависит от количества оборотов двигателя. Похожие звуки могут появиться в результате подклинивания подшипника в натяжном ролике. Не стоит затягивать с обращением в автосервис при появлении таких шумов. Чтобы проверить работу узла ГРМ и устранить проблему, нужно будет снять защитный кожух.

Наличие подтеканий из-под защитного кожуха.

Показателем потенциальной неисправности узла ГРМ могут являться подтеки технических жидкостей в районе крышки газораспределительного механизма. Антифриз из-под шкива водяного насоса или масло из-под изношенного сальника коленвала, попадая на ремень ГРМ, способствуют его растрескиванию и ускоренному износу. Чтобы проверить состояние механизма и заменить комплект ГРМ, нужно выполнить разборку узла.

Стартер работает хорошо, но мотор не заводится.

Такой признак может свидетельствовать о серьезных неприятностях. Если стартер крутится даже лучше, чем обычно, но двигатель даже не пытается запуститься, то это может указывать на отсутствие компрессии в результате обрыва ремня ГРМ и деформации клапанов после контакта с поршнями. Достаточно часто после обрыва ремня автовладельцам приходит выполнять капитальный ремонт или замену двигателя. В обоих случаях предстоят существенные финансовые затраты.

Замена ремня

Необходимые инструменты:

• накидной ключ на 10 или аналогичного размера головка с трещоткой;
• рожковый ключ на 13;
• рожковый ключ на 17;
• шлицевая отвертка (большая);
• специальный натяжной ключ для ролика натяжителя;
• домкрат, баллонный ключ;
• немного машинного масла.

Для начала нужно выставить шестерню ГРМ и маховик двигателя в соответствии с имеющимися метками.

1.Автомобиль ставим на ровную площадку, включаем любую передачу.

2.Домкратом приподнимаем переднее правое колесо так, чтобы оно могло вращаться.

3.Открываем капот, ключом на 10 откручиваем 3 болта, фиксирующих защитную крышку ремня ГРМ.

4.Ключом на 13 ослабляем натяжитель ремня генератора, и снимаем его.

5.На шестерне распределительного вала находим метку в виде прямоугольного выступа на краю. Она должна совпадать с выступом на креплении крышки ремня.

6.Если она не совпадает, включаем передачу в авто, и прокручиваем правое колесо до совпадения меток.

7.После этого находим сверху на картере сцепления резиновую заглушку. Она находится справа от блока цилиндров. Поддев ее отверткой, вынимаем ее. Под ней расположен венец маховика, на котором также есть метка, которая должна совпадать с треугольным выступом слева.

8.Если такого совпадения нет, ключом на 17 ослабляем крепление натяжного ролика, и с помощью натяжного ключа проворачиваем ролик против часовой стрелки, ослабляя ремень.

9.Сняв верхнюю часть ремня ГРМ с шестерни газораспределительного механизма, накидным ключом на 17 проворачиваем коленвал, пока метки маховика не совпадут.

10.Фиксируем маховик в таком положении, вставив отвертку между его зубьев. Отлично, если у вас будет помощник, который будет ее дополнительно придерживать.

11.Демонтируем переднее правое колесо, снимаем защиту арок.

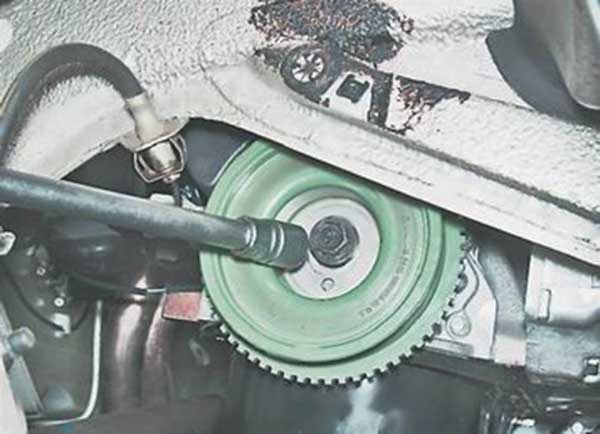

12.Ключом на 17 откручиваем гайку крепления шкива генератора, контролируя, чтобы маховик не вращался.

13.Снимаем шкив генератора, и вынимаем его.

14.Теперь ремень ГРМ можно снять со шкива коленвала.

15.Ключом на 17 полностью откручиваем крепление натяжного ролика, и извлекаем его, можно просто ослабить, и ремень выйдет.

16.Не нарушая положения меток, надеваем новый ремень на шкив коленвала, устанавливаем на место шкив привода генератора, предварительно надев на него ремень.

17.Надеваем ремень на шестерню ГРМ.

18.Устанавливаем новый ролик натяжителя, смазав его с обеих сторон машинным маслом (если сняли).

19.Натягиваем ремень, вращая нятяжной ролик специальным ключом, (если такого под рукой нет, можно вставить в пазы два штыря или самореза, и зафиксировать отверткой) против часовой стрелкой. Нормальным считается натяжение, при котором одну плоскость ремня усилиями пальцев можно повернуть на 90 градусов горизонтально. В таком положении, зажимаем болт крепления натяжного ролика.

20.Дальнейший монтаж производим в обратном порядке, если у вас сбились метки, то обязательно нужно их выставить заного.

4 основные причины обрыва ремня ГРМ

К чему приведет обрыв ремня ГРМ? Ответ на этот вопрос зависит от нескольких факторов: величины оборотов мотора, конструкции двигателя и т.д. Прежде всего, нужно проверить, что стало причиной обрыва ремня ГРМ.

Чаще всего к такой поломке приводит:

• Нарушение регламента замены ремня ГРМ, предусмотренного производителем. Для автомобилей отечественного производства срок службы этого элемента составляет 60-70 тыс. км. пробега или 2 года (какое событие наступит раньше).
• Несоблюдение правил регулировки и эксплуатации узла ГРМ. Зубчатый ремень может порваться в результате подклинивания помпы, роликов или натяжителя. Если коленчатый вал двигателя работает в режиме нескольких тыс. оборотов в минуту, то в момент подклинивания одного из вышеперечисленных элементов возникает импульс, который обеспечивает нарушение целостности даже высокопрочного ремня. Кроме того, чтобы избежать неприятностей стоит проверить степень натяжения ремня. Слишком сильная натяжка также приведет к обрыву, а если ремень натянут слабо, то он соскользнет со шкивов. В ходе диагностики нужно проверить не только состояние ремня, но и других сопряженных с ним деталей (к примеру, соскальзывание ремня может произойти из-за люфта шкива).
• Воздействие на материал ремня ГРМ технической жидкостью. Если на ремень попало масло или антифриз, его нужно срочно заменить. Вытирание масла не решает проблему, поскольку его материал впитывает жидкость и теряет свои характеристики.
• Низкокачественный ремень. Достаточно часто запчасти, купленные по заниженным ценам, оказываются низкокачественными. Экономия на ремне ГРМ может обернуться во много раз большими затратами на ремонт двигателя и других агрегатов.

В процессе работы двигателя внутреннего сгорания происходит непрерывное движение клапанов между верхней и нижней мертвой точкой. Если ремень ГРМ обрывается, происходит остановка распределительного вала, в результате чего клапана фиксируются в одном положении. Коленчатый вал, вращаясь по инерции, толкает поршни к открытым клапанам. В результате удара клапана деформируются. Если, обрыв ремня происходит на холостом ходу двигателя, то может понадобиться замена нескольких клапанов, а если это происходит на высоких оборотах, то придется менять весь комплект.

Последствием обрыва зубчатого ремня может быть также деформация направляющих втулок, разрушение поршней, поэтому иногда возникает необходимость ремонта/замены всего блока двигателя. Такие работы требуют больших временных и финансовых затрат, поэтому, не забывайте своевременно проверить состояние ремня ГРМ.

Еще более тяжелыми могут быть последствия в случае обрыва зубчатого ремня на дизельном двигателе. Такие моторы отличаются тем, что их клапана почти не имеют запаса свободного хода, если поршень находится в верхней точке. В результате разрыва ремня ГРМ на дизеле происходит целая цепочка поломок:

• деформируется распредвал с подшипниками;
• разрушается ГБЦ;
• деформируется шатунная группа.

При высоких оборотах мотора возможно также разрушение поршней и цилиндров.

Как заменить натяжной ролик на ВАЗ 2113-ВАЗ 2115?

Снятие: 1) В начале операции установите весь механизм ГРМ по меткам, подробная информация в деталях и картинках о том как это сделать, объяснена в статье которая называется «Установка фаз газораспределения по меткам » поэтому переходите на эту статью и как описано в ней всё делайте, кстати чуть выше мы указали в этой статье про крышку которую нужно будет обязательно снять, чтобы добраться до механизма ГРМ, так вот о том как снять эту крышку, читайте в той же статье на которую дана ссылка в этом пункте.

2) Идем дальше и переходим к пункту 2, теперь вам нужно будет снять сам натяжной ролик с автомобиля но перед тем как его снять, ремень ГРМ с распределительного вала и с самого натяжного ролика снимите, для этого ослабьте чуть-чуть гайку которая этот ролик крепит (Эта гайка на фото выше указана синей стрелкой, за ней кстати забежим сразу вперёд, за этой гайкой ещё будет расположена шайба, поэтому не потеряйте её когда будете полностью выворачивать гайку) и рукой поверните ролик чтобы ремень ослаб (Сам ролик выполнен в виде овала, поэтому он и регулирует натяжение ремня, то есть в какой то точке он сильно натягивает ремень, а в какой то вообще его не тянет), после чего с распределительного вала снимите ремень как это показано на фото ниже (Делайте только всё аккуратно), ну и с самого ролика его тоже снимите и пусть он с виснет (Чтобы полностью снять ремень, нужно выкручивать болт который шкив привода генератора крепит, так же сам ремень с генератора снимать нужно, в общём мароки много и чтобы его полностью не снимать, просто как мы уже указали чуть выше, снимите его с шкива распредвала, с натяжного ролика и пусть он вас с виснет).

3) Ну и в завершение операции когда ремень уже не мешает, полностью выкрутите гайку которая крепит натяжной ролик, снимите гайку и находящуюся за ней ту самую шайбу, ну и после чего вдоль вала снимите сам ролик как это на фото ниже показано, после того как ролик будет снят, проверьте его подшипник, для этого за центральную часть ролика возьмитесь рукой и наружную часть ролика по вращайте, он не должен заедать и должен нормально крутиться, люфта так же быть никакого не должно, ну и смазка из подшипника не должна вытекать (В этом случае ролик будет загрязнён весь в смазки).

Примечание! Когда ролик будет снят, за ним будет установлено дистанционное кольцо которое тоже рекомендуем вам снять и проверить его на дефекты, если он будет в нормальном состоянии, то есть не обжат, не потресканный, то можете данное кольцо не менять на новое и установить его на своё место повторно, кстати за счёт этого кольца как вы уже поняли зависит тот факт, как будет натяжной ролик стоять, вот к примеру если кольцо установить большое, то ролик будет немножко выходить наружу и ремень уже встанет не ровно, а под углом, поэтому если у вас ремень не съедает, а так же если он не слетает во время езды, то данный ролик можете даже и не трогать, так как он справляется со своей работой как говориться на Ура!

Установка: Новый ролик устанавливается на своё место точно так же как он и снимается, но только вся операция производиться в обратном порядке снятию, кроме этого ролик ещё должен устанавливаться таким образом, чтобы два отверстия которые на нём есть (см. фото ниже) были направлены не во внутрь, а наружу, кстати если присмотреться на натяжной ролик который показан на фото ниже, то можно невооружённым глазом даже заметить что он весь в смазки находиться, такой ролик нуждается в замене и нельзя применять его повторно, потому что есть вероятность что в скорем времени подшипник заклинит, ну а заклинивший натяжной ролик к добру не приведёт (Либо ремень ГРМ слетит в этом случае, либо же он разорвётся), после того как вы установите новый ролик и закрепите его гайкой, обязательной оденьте ремень ГРМ и отрегулируйте его, более подробно о том как это сделать, читайте в статье: «Замена ремня ГРМ », пункт 1.

Дополнительный видео-ролик: Мы для вас закрепили чуть ниже видео-ролик очень интересный и наглядный, для того чтобы вы могли посмотреть его и увидеть более подробно как выполняется процесс замены данного натяжного ролика, поэтому смотрите этот видео-ролик и вникайте в него.

• Электрооборудование
• Двигатель
• Тормозная система
• Прочее
• Рулевое управление
• Трансмиссия
• Подвеска
• Тюнинг

• ВАЗ 2110
  • Прочее
  • Двигатель
  • Рулевое управление
  • Электрооборудование
  • Трансмиссия
  • Тормозная система
  • Подвеска
  • Тюнинг
• ВАЗ 2114
  • Электрооборудование
  • Двигатель
  • Тормозная система
  • Прочее
  • Рулевое управление
  • Трансмиссия
  • Подвеска
  • Тюнинг
• Лада Приора
  • Рулевое управление
  • Двигатель
  • Подвеска
  • Электрооборудование
  • Тюнинг
  • Тормозная система
  • Трансмиссия

• Видеопубликации
• Фотопоток тюнинга ВАЗ
• Руководства по эксплуатации и ремонту

Схема установки и назначение ремня генератора ВАЗ 2114

Поскольку установка двигателя на ВАЗ 2114 поперечная, то соответственно ремень генератора ВАЗ 2114 располагается с правой стороны автомобиля или с левой стороны двигателя, если смотреть на него при открытой крышке капота со стороны радиатора охлаждения.

На противоположном от маховика конце коленвала располагается шкив привода ремня ГРМ, которым раскручивается распредвал и валы маслонасоса с помпой, а также шкив привода электрогенератора. Привод ГРМ закрыт пластиковой крышкой, а ременный привод проходит снаружи, поверх этой крышки и соединяет шкив привода электрогенератора на коленвалу со шкивом генератора. На ВАЗ 2114 никакого ролика натяжителя ремня, как на ВАЗ 2110, не имеется. Натяжка ремня генератора производится другим способом.

Ременная передача имеет маркировку 21082-3701720 и при выборе надо искать ремень длиной 698 мм. В процессе эксплуатации машины этот привод подвергается воздействию серьезных нагрузок, причем не только механических, но и тепловых, а также химических. Поэтому к качеству ременного привода необходимо предъявлять высокие требования. Многие специалисты и автолюбители рекомендуют использовать ремни марки «BOSCH» или «GATES». И хотя они стоят порядка 500 — 550 рублей, против 200 — 300 рублей за продукцию российского производителя, но качество этих приводов значительно выше.

Методы устранения поломки

Теперь перечислим методы устранения указанных причин. Пойдем в том же порядке.

1. Натяжка ремня. Для начала необходимо проверить уровень натяжки и сравнить его с тем, который рекомендует изготовитель автомобиля (обычно указывается в технической документации к машине, также можно найти в интернете). Если это значение выше, чем рекомендованное, то необходимо ослабить натяжение. Делается это с помощью динамометрического ключа. Если у вас его нет, то лучше обратиться в автосервис. В крайнем случае можно выполнять эту процедуру “на глаз”, но при первой возможности воспользоваться указанными приборами. Также для этого можно использовать обычный динамометр и обычный ключ.
2. Некачественный ремень. Если на двух краях ремня разная жесткость, то будет возникать ситуация, когда ролик ГРМ жрет ремень с более мягкой стороны. Проверить это можно путем замены его правой и левой стороны. Если после замены вторая сторона не будет изнашиваться, значит, виноват именно ремень. Выход тут один, и заключается он в покупке и установки новой, более качественной, детали.
3. Износ подшипников помпы. Для диагностики этой проблемы необходимо демонтировать ремень и проверить наличие люфта на зубчатом шкиве. Если люфт есть, значит, необходимо провести замену детали. Ремонту подшипники не подлежат.
4. Помпа установлена криво. Такая ситуация возможна, если при предыдущей замене плохо почистили прилегающую поверхность, и на ней остались мелкие частички старой прокладки и/или кусочки грязи, но если так и случилось, то скорее всего вы это поймете по проявившийся течи после заливки антифриза и запуска двигателя. При установке новой помпы (или даже старой, если она исправна) обязательно следует тщательно очистить обе поверхности (в том числе посадочные места под болты), как на самой помпе, так и на корпусе двигателя и установить новую прокладку. В некоторых случаях вместо прокладки под помпу закладывают герметик.
5. Проблемы с роликом. Необходимо выполнить ревизию ролика. У него должен быть минимальный люфт и ровная рабочая поверхность. Для проверки можно воспользоваться линейкой или другим аналогичным предметом необходимой ширины. Еще имеет смысл проверить наличие в подшипнике смазки. При ее малом количестве следует добавить ее. Если ролик некачественный, то его необходимо обязательно заменить. Ремонтировать подшипник, а тем более поверхность ролика практически невозможно.
6. Повреждение резьбы шпильки. Для исправления такой ситуации возможны два варианта. Самый простой заключается в использовании мечика с соответствующим диаметром для протачивания внутренней резьбы и/или плашки для протачивания аналогичной резьбы на шпильке. Другой вариант более трудозатратный и заключается в полном демонтаже блока с целью восстановления указанной резьбы. Этот метод используется если по каким-либо причинам невозможно применить мечик.

Замена ремня грм на ваз 2114: инструкция

Во время эксплуатационного этапа автомобиля возникает момент, когда нужна замена ремня ГРМ ВАЗ 2114 инжектор из-за возможных поломок, связанных с окончанием срока эксплуатации или его дефектами. Ремень ГРМ представляет собой изделие из резины, исполненное в виде кольца с характерными надрезами по внутреннему кругу, применяется для синхронной работы валов: коленчатого и распределительного.

Когда необходима замена и что для этого нужно

Во время амортизационного периода ремень газораспределительного механизма начинает слоиться, рваться или сползать. Проявление поломки во время работы двигателя приводит к тому, что он глохнет и завести его невозможно. При эксплуатации ВАЗ 2114 с двигателем, оборудованным инжекторным устройством для подачи топлива, на панели приборов загорится индикатор, оповещающий об ошибке датчика фаз.

Если на автомобиле установлен силовой агрегат мощностью в 1,5 л, 8-клапанный, то сам ремонт потребует только покупки и замены ремня. В случае установления двигателя объемом в 1,3 л эта поломка приведет к повреждению всего газораспределительного механизма. Будет необходим капитальный ремонт. Замена ГРМ на ВАЗ должна проходить после 45 тыс. км эксплуатации автомобиля. Необходим постоянный контроль над механизмом с целью профилактики. Последовательность действий такова.

1. Приобрести и сменить натяжной ролик.
2. Устранить возможный люфт в помпе.
3. Смазать механизм ролика.

https://youtube.com/watch?v=OT_YOtxXIoM

При наличии простых слесарных инструментов замена ремня ГРМ возможна в домашних условиях. Перечень инструментов, необходимых в ремонте рассматриваемого узла.

1. Гаечные ключи размером на 10, 13, 17,19;
2. Накидной ключ с трубой.

Как производить замену ремня ГРМ ВАЗ?

Установите автомобиль на горизонтальную площадку. После этого выжмите ручной тормоз. Включите 5 передачу на коробке. Снимите переднюю крышку, защищающую газораспределительный механизм, используя гаечный ключ на 10. Запомните расположение метки ГРМ ВАЗ 2114 и выкрутите по одному болту сбоку крышки и один спереди. С целью ослабления натяжного усилия ремня необходимо прокрутить коленчатый вал в сторону против хода часовой стрелки до тех пор, пока метки ГРМ ВАЗ 2114 не переместятся на расстояние двух зубов шестерни от усика задней крышки.

Проведите демонтаж ременной передачи генератора. Сняв шкив устройства, установите болт на место крепления. Верните в нейтральное положение рычаг переключения коробки передач. Вращая коленвал, наблюдайте за появлением метки ГРМ ВАЗ 2114 напротив центра маховика. Установочная метка должна быть на одной прямой с меткой, установленной на шкиве. Ослабив крепление гайки на ролике натяжного механизма, проводим демонтаж ремня ГРМ.

Схема привода распределительного вала ВАЗ 2114

После этого устанавливаем новый ремень, натягиваем его левой стороной за ролик и надеваем на шкив помпы, впоследствии — на шкив коленчатого вала

Натяжение проводим в обратном направлении от хода часов, принимая во внимание недопущение изломов и перегибов. Проверните вал вперед и установите метки ГРМ ВАЗ 2114 на место до снятия ремня. Это надо делать самому

В случае несовпадения проведите весь технологический процесс сначала

Это надо делать самому. В случае несовпадения проведите весь технологический процесс сначала.

При совпадении меток открутите болт на коленчатом вале и установите шкив генератора на прежнее место. Проведите натягивание ремня, используя ролик. С соблюдением мер безопасности запустите двигатель в рабочее состояние. Через 2-3 минуты заглушите его и проведите дополнительную регулировку натяжения ремня. Установите снятую ранее крышку газораспределительного механизма на место.

Замена ремня ГРМ ВАЗ-2114

Замена ремня ГРМ ВАЗ-2114 своими руками.

Когда приходит время замены ремня ГРМ, ну или ремень попросту обрывается или бывает что сползает, изнашивается в общем как не крути нужно менять, то большинство водителей, особенно любители, обращаются в сервисные центры. И даже не подозревают что в этих сервисных центрах могут трудится такие же любители как они сами, просто у них есть не много практики по ремонту автомобилей и они хотят как то заработать на жизнь. Разница только в этом. Так что давайте попробуем и заменим ремень ГРМ ВАЗ-2114 своими силами, тем более не чего сложного в этом нет.

Для чего нужен ремень ГРМ?

Ремень ГРМ связывает коленвал с распредвалом и синхронизирует их работу. Он заставляет вращаться кулачковый вал ГРМ, обеспечивая этим выполнение своих функций. Кроме того, через эту ременную передачу приводятся в действие и другие узлы двигателя.

Деталь представляет собой резиновое изделие, имеющее зубчатую внутреннюю поверхность, благодаря которой обеспечивается синхронность и исключается проскальзывание

Меняем ремень сами (на 8 клапанной модели).

Замена ремня ГРМ ВАЗ 2114 строго регламентирована в инструкции по эксплуатации авто. Рекомендуется менять эту деталь через 30-45 км. Но нельзя ориентироваться только на рекомендации, со временем, не пробежав положенные км., он сползает с шестерен, жрет, лопается, а может и разорваться.

Для автомобиля с установленным на нем двигателем объемом 1,5 литра, имеющим 8 клапанов, порыв ремешка не будет иметь серьезных последствий: авто просто остановится и не будет заводиться. А в двигателе объемом 1,3 литра, могут повредиться клапана, что приведет к поломке всего мотора. Если на ВАЗ2114 установлен инжектор, то, когда сползает, жрет или рвется ремень, на приборной панели высветится: «ошибка датчика фар». Решать вопрос через сколько км. менять эту деталь, следует после визуального осмотра и делать замену, если он в плохом состоянии. Какой ремешок лучше выбрать, написано в руководстве к ВАЗ 2114.

Для проведения замены своими руками, необходимо подготовить новые запчасти и инструменты:

• набор ключей;
• новый ремень ГРМ;
• новый натяжной ролик.

Последовательность замены своими руками состоит из следующих этапов:

• Автомобиль нужно установить на ручной тормоз.
• Установить 4-ю или 5-ю передачу.
• Открутив три болта, следует снять крышку, которая защищает привод распределительного вала.
• Далее, нужно ослабить ремешок привода генератора и снять его с коленвала вместе со шкивом, оставив болт, который его удерживает.

• Теперь автомобиль следует перевести на нейтральную передачу.
• На следующем этапе нужно заняться метками. Для этого прокручиваем коленчатый вал в направлении часовой стрелки, наблюдая за метками и маховиком. Крутить вал следует пока метка не будет находиться параллельно среднему делению шкалы.

Метка на шестерне распредвала и защитной крышке.

Метка на шестерне коленвала и передней крышке.

Люк метки на маховике.

Метки на маховике.

• Убедившись, что метка на шкиве находится напротив метки на защитной крышке, нужно немного ослабить крепежную гайку на натяжном ролике. При необходимости меняем натяжной ролик.
• С помощью ролика нужно ослабить натяжку ремешка, чтобы его снять.
• Далее, необходимо установить новое изделие на зубчатый шкив коленвала.
• Затем нужно натянуть ведущую ветвь изделия на шкив распредвала так, чтобы она не провисала.
• После провернуть коленвал на 1,5-2 оборота и выставить метки. Если метки не совпадают, ремень следует снять и повторить процедуру установки заново.
• После выставления меток нужно открутить болт на коленвале и поставить на место шкив генератора, закрепив его болтом.
• Проворачивая натяжной ролик против часовой стрелки необходимо выполнить регулировку натяжки ремешка ГРМ и надеть ремень генератора.

После выполнения всех работ нужно завести двигатель и по звуку определить о необходимости регулировки натяжения ремешка.

Почему стоит менять ремень ГРМ своими руками: сэкономите время и деньги, будете знать, что делать, если он сползает или жрет, оборвется.

Процесс установки

Сам ремень ГРМ это замкнутое зубцами внутрь резиновое изделие, которое и синхронизирует крутящий момент между распределительным и коленчатым валами. Игнорирование его износа не приведет ни к чему доброму, ведь в лучшем случае у вас на ходу заглохнет двигатель, а в худшем заклинит вся колесная база, что может привести к самым непредсказуемым происшествиям на дороге.

Сама замена и отладка проводится в два этапа, на первом выполняются основные ремонтные и отладочные работы, а второй этап несет в себе функцию контроля, за проделанной работой.

Первый этап

1. 1. Помощник садится в автомобиль и ставит 5-ю передачу на КПП, а вы в это время снимаете переднюю защиту ремня.
   2. Вставляете храповик в отведенное ему место и начинаете проворачивать коленчатый валам, делать это нужно до того момента, пока вы не увидите, что отметка расположенная на распредвале не переместилась на удаление нескольких зубцов от контрольного усика задней крышки. (данное действие необходимо для ослабления степени натяжения ремня).
   3. Демонтируем шкив привода на коленвале и возвращаем на место болт крепления.
   4. Помощник переключает передачу КПП на «нейтральную».
   5. Снова начинаем аккуратненько проворачивать коленвал до того момента пока метка на маховике ВАЗ 2114 не станет в центральное положение.

Совпадение метки на маховике с прорезью в планке

1. Проверяем наличие совпадения установочной метки задней крышки с отметкой находящейся на шкиве распредвала, если они совпадают, то можно раскрутить гайку ролика, затем скидывайте сам ремень.
2. Ставим новый ремень — начинаем с ролика, затем надеваем его на шкив помпы и в последнюю очередь на шкив коленвала.
3. Регулируем натяжение, для этого проворачиваем регулировочный ролик против часовой стрелки.
4. Снова аккуратно проворачиваем коленвал, чтобы метки попали в прежнее положение (они 100% собьются при надевании нового ремня и регулировке натяжки).

Метка на шкиве коленвала

Второй этап (контрольно-завершающий)

1. До того как проверить метки ГРМ на ВАЗ 2114, необходимо зафиксировать шкив на генераторе и натянуть ремень роликом до максимума.
2. Теперь проверяем все совпадения, если ничего нигде не сбилось, то устанавливаем назад защиту и убираем рабочее место.

Взглянув под капот своей машины, со знанием данной информации, вы поймете, что в данной процедуре нет ничего сложно, но ее успех достаточно сильно зависим от сноровки исполнителя. Поэтому если у Вас что-то не вышло с первого раза, просто повторите операцию, возможно вам даже понадобится делать это дважды. Не расстраивайтесь, ведь после сложного первого раза у вас это будет занимать всего несколько минут, как у заправского профессионала.

Признаки неисправности

Признаки неисправности ДПКВ могут быть различные. Часто, на торце самого датчика, налипает грязь, которая может быть помехой при считывании. Также симптомы неисправности датчика коленвала могут быть следующими:

В этих случаях, по большей части, датчик положения коленвала ВАЗ 2114 идет на замену.

Кроме этого, датчик коленвала ВАЗ 2114 вполне может быть исправен. А на «приборке» вылезет ошибка дпкв (0335 либо 0336). Причиной этого может быть обрыв провода возле разъёма. Это легко определяется визуально, тогда достаточно заменить разъём без замены самого датчика.

Если владелец замечает признаки неисправности датчика коленвала на своём автомобиле, то это «сигнал» о необходимости диагностики.

Не трудно догадаться, где находится датчик коленвала на ВАЗ 2114. Как и у многих других моделей ВАЗ, он крепится к двигателю, а конкретнее к масляному насосу, возле приводного шкива генератора, на его крышку. Крепится датчик с помощью одного болта, что типично для многих моделей данного семейства.

Сдесь находится датчик коленвала на ВАЗ 2114

Характерные причины поломки:
