Как своими руками заменить подшипник передней ступицы на «лада приора» (ваз 2170)

Как сделать диагностику подшипника передней ступицы на Priora и причины поломки

В начале статьи уже были названы признаки неисправности, при возникновении которых у ВАЗ 2170 необходимо проверить ступичный узел. Для диагностики поломки достаточно сделать несколько операций:

  • Поднять авто домкратом;
  • У вывешенного колеса руками проверить люфт;
  • Покрутить колесо, при этом послушать наличие шума;
  • Посмотрите несколько видео по принципу диагностики переднего подшипника ступицы у Приоры.

Пример работы вышедшего из строя пoдшипникa ctупицы:

vazoved Я езжу на LADA VESTA CROSS г. Москва

Тогда просто не кому будет платить штрафы! Это Корейский автопланшет видеорегистратор 15 в 1 на Андройде.

Я Забыл про штрафы и Яндекс-Навигатор. Тут и Full HD съемка, антирадар и GPS с 32 спутниками. Брал по демократичной цене для такого большого функционала: ТУТ

Почему передний ступичный подшипник у ВАЗ 2170 (Priora) выходит из строя:

  • Истечение срока службы;
  • Не правильная эксплуатации подвески, агрессивный стиль вождения, качество дороги;
  • Некачественный шарикоподшипник (брак, подделка, производственный дефект);
  • Разгерметизация (пыль, влага, грязь);
  • Неисправность смежных узлов (дисбаланс тормозного диска и т.д);
  • ДТП, наезды по глубоким выбоинам в асфальте или ямам.

Как снять передний ступичный подшипник у Приоры

Демонтаж подшипника ступицы переднего колеса у ВАЗ 2170 и дальнейшая замена начинается с установки автомобиля на плоскую поверхность, а так же с обеспечения достаточной освещенности места проведения ремонтных работ.

Далее демонтируем тормозной суппорт. Сначала откручиваем гайки с обеих сторон, чтобы снять сам корпус.

Теперь убираем колодки. Затем откручиванием задние болты ключом на 17, чтобы снять суппорт с диска.

  • Теперь необходимо спрессовать ступицу с вала привода. Ниже показан метод с применением съемного устройства с тремя лапками.
  • Далее откручиванием гайки крепления для демонтажа кожуха.
  • Затем откручиваем два болтовых соединения которые крепят поворотную цапфу к стойке.
  • Отсоединив поворотный кулак, переходим к извлечению шарикоподшипника.

Зажимаем узел в тиски, так чтобы ступица оказалась внизу. Теперь берём оправку (в данном случае головка 32 мм). Ударами молотка по малому кольцу подшипника через оправу выбиваем ступицу, на которой останется внутренняя обойма.

  • Извлекаем стопорное кольцо круглогубцами. Теперь следует выпрессовать наружную обойму из поворотного кулака. На фото представлен способ с использованием оправок с тисками. Усилие от сжимания тисков должно передаваться на наружную обойму.
  • Другие методы: использовать чашечный съемник или выбить зубилом с молотком через оправку.
  • Вернемся к ступице. У ступицы на запрессованном старом кольце делаем надпил болгаркой.
  • Затем зубилом сбиваем или раскалываем обойму.

Разборка

Какой фирмы выбрать ступичный подшипник Подставляем башмаки под передние колеса автомобиля.

Ослабляем болты крепления заднего колеса.

Поднимаем заднюю часть автомобиля и подставляем страховочное приспособление.

Откручиваем и снимаем заднее колесо. Полностью опускаем рычаг стояночного тормоза. Ослабляем натяжение тросов стояночного тормоза.

Торцовым ключом на 7 мм отворачиваем два направляющих штифта.

Очищаем от грязи и коррозии цилиндрическую посадочную поверхность тормозного барабана на ступице.

Обрабатываем посадочное место барабана на ступице проникающей жидкости (ВД-40, керосином или тормозной жидкостью).

Для обеспечения снятия барабана обстукиваем его молотком с резиновым молотком или через деревянную проставку молотком.

Съемником или, ввернув в два резьбовых отверстия барабана болты М8 (длина резьбовой части 60 – 70 мм) и равномерно заворачивая их, спрессовываем барабан со ступицы.

Можно еще снять с помощью деревянной проставки или молотком с мягкой рабочей частью. Обстукивая барабан с задней части, равномерно по кругу

Во избежание выпадания поршней из рабочего тормозного цилиндра, не нажимайте педаль тормоза при снятом барабане

Поддеваем отверткой и снимаем защитный колпачок со ступицы колеса. На колпачке остается уплотнительное кольцо

Узким зубилом или отверткой выправляем замятый буртик гайки

Головкой на 30 отворачиваем гайку ступицы

Снимаем гайку и упорную шайбу

Подшипник установлен на оси с переходной посадкой, поэтому ступицу можно снять руками.

Если ступица не выходит от руки, то спрессовываем ступицу съемником.

Снимаем ступицу с оси. При этом на оси остается сепаратор с роликами, защитное и внутреннее кольца подшипника.

Вынимаем несколько роликов с сепаратора подшипника и снимаем сепаратор и защитное кольцо.

Для снятия внутреннего кольца подшипника на оси выполнены две лыски для установки съемника.

Лыски расположены параллельно распорной планке тормозных колодок.

Зацепляем лапы двухзахватного съемника за внутреннее кольцо подшипника.

Спрессовываем внутреннее кольцо подшипника.

Если нет подходящего съемника, можно сбить внутреннее кольцо подходящим зубилом

Зажав ступицу в тиски, щипцами снимаем стопорное кольцо

Чашечным съемником выпрессовываем подшипник

Фото чашечного съемника на рисунке 14

При отсутствии съемника выбиваем подшипник с помощью подходящей головки или отрезка трубы, нанося удары по внутреннему кольцу подшипника.

Новый подшипник запрессовываем чашечным съемником, перед этим очистив внутреннюю поверхность ступицы и смазав ее.

При отсутствии съемника подшипник можно запрессовать в тисках, приложив усилие к наружному кольцу, через кольцо от старого подшипника.

Устанавливаем стопорное кольцо.

Осторожно легкими ударами по внутреннему кольцу подшипника напрессовываем ступицу с подшипником на ось до глубины, позволяющей наживить гайку

Затягивая гайку, окончательно запрессовываем ступицу. Момент затяжки гайки ступицы 225—250 Нм (22,5 —25 кгсм)

Заминаем буртик гайки в паз оси ступицы.

Окончательную сборку проводим в обратной последовательности

Выбор подшипника для «десятки», 2111, 2112

Теперь нужно определиться с выбором подшипника. Советую вам покупать детали только в специализированном автомобильном магазине.

Если обратиться к каталогу завода-изготовителя, то видим что оригинальный номер для подшипника передней ступицы автомобиля ВАЗ 2110, должен быть такой: №6-256907.

Ориентируйте еще по размерам детали: — наружный диаметр – 64мм; — внутренний диаметр – 34мм; — ширина 37мм.

Давайте проанализируем, какие производители подшипников желательно покупать и использовать при ремонте:

— вологодский производитель подшипников считается по праву одним из лучших. Отличительной особенностью его считается дешевизна изделия. Неплохое качество. Его почти не подделывают. Пользуется популярность среди автомобилистов.

Это 23 государственный подшипниковый завод (23ГПЗ);

— однако кто профессионально разбирается в запасных частях для автомобилей, пользуются продукцией саратовского подшипникового завода (SPZ);

— если вы хотите сэкономить деньги, то можете приобрести недорогие, но не отличающиеся высоким качеством подшипники самарского завода. Они дешевле почти в вдвое, и пробег после замены детали будет составлять не более 20000км.

Выбор конечно за вами, но я бы посоветовал вам саратовского производителя.

Покупая изделие, обращайте внимание, чтобы оно было в промасленной бумаге, без налета ржавчины и вмятин. Итак, вы выбрали и приобрели деталь

Приступаем к ее замене.

Замена

Работы нужно производить, с помощью необходимого инструмента. Существует два варианта замены ступичного подшипника — с последующей геометрией колес и без ее необходимости. Замена аналогична на всех автомобилях ВАЗ (переднеприводных).

Инструмент, который понадобиться:

  • Трещотка с головкой на «7», «10», «13», «17», «19» или E30;
  • Ключ для откручивания ШРУС-а или головка на «30»;
  • Мощная плоская отвертка ;
  • Газовая горелка или съемник ступичного подшипника;
  • Молоток;
  • Съемник рулевых наконечников (может не понадобиться);

Замена с последующей геометрией колес

Начать необходимо с откручивания гайки ШРУС-а, автомобиль должен быть установлен на горизонтальной плоскости с немного вывернутым в сторону рулем. Ключом откручиваем гайку гранаты против часовой стрелки.

Откручиваем суппорт от поворотного кулака и подвешиваем его за проволоку (не в коем случае не подвешивайте суппорт за тормозной шланг).

Демонтируем тормозной диск откручивая направляющие.

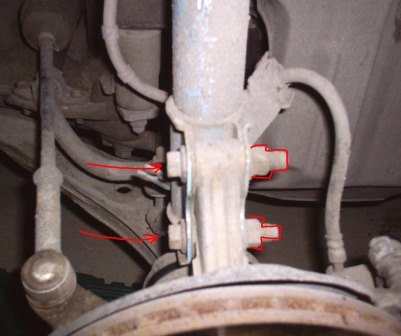

Отвинчиваем два болта крепящих стойки к поворотному кулаку.

Отвинчиваем болты крепления шаровой опоры.

Демонтируем поворотный кулак с автомобиля.

Вынимаем стопорные кольца с двух сторон из кулака.

Далее нам следует выбить старый подшипник для этого можно воспользоваться выколотой необходимого диаметра или же использовать съемник.

Затем как подшипник будет извлечен необходимо установить новый. Предварительно установив одно стопорное кольцо и с противоположной стороны запрессовывать новый.

Если есть съемник, то аккуратно запрессовываем новый подшипник, избегая перекоса.

Если нет съемника, то предварительно необходимо новый подшипник положить в морозильную камеру на пару часов.

Замена подшипника ступицы переднего колеса

Заменить подшипник можно двумя способами. Первый — сняв поворотный кулак в сборе, второй — не снимая его с автомобиля. Работа показана на подшипнике ступицы правого колеса. Подшипник ступицы левого колеса заменяется аналогично. Снимаем колесо.

Поддев отверткой, снимаем защитный колпак ступицы. Устанавливаем колесо и заворачиваем два болта его крепления. Опускаем автомобиль на колеса.

Бородком расправляем вмятый буртик гайки подшипника ступицы в двух местах. Зятягиваем стояночный тормоз, включаем первую передачу и подставляем под колеса башмаки.

Головкой «на 30» ослабляем затяжку гайки подшипника ступицы. Гайка затянута большим моментом, поэтому головка и вороток должны быть достаточно прочными, чтобы передавать необходимое усилие. Вывешиваем переднюю часть автомобиля (именно оба передних колеса, т. к. в противном случае стабилизатор поперечной устойчивости мешает демонтажу, поджимая элементы подвески вверх). Снимаем колесо. Отворачиваем до конца гайку подшипника ступицы…

…и снимаем шайбу. Снимаем диск тормозного механизма переднего колеса (см. «Снятие диска тормозного механизма переднего колеса»). Отсоединяем привод правого колеса от ступицы (см. «Снятие приводов передних колес»). Чтобы не нарушать углы установки колес, можно заменить подшипник, не снимая поворотного кулака. Для этого подсоединяем шаровую опору к кулаку…

…и спрессовываем ступицу, нанося удары через выколотку из мягкого металла. Спрессовать ступицу также можно с помощью диска тормозного механизма переднего колеса.

Пропускаем через два диаметрально противоположных отверстия в диске болты М12 × 1,25 мм длиной около 130 мм и вворачиваем их в отверстия ступицы на глубину, равную ее толщине. Резко ударяя диском по головкам болтов, спрессовываем ступицу. Затем чашечным съемником выпрессовываем подшипник из кулака, как показано ниже. Если ступицу снять таким образом не удалось, снимаем поворотный кулак. Для этого отворачиваем гайки болтов крепления амортизаторной стойки к поворотному кулаку, вынимаем болты (см. «Снятие амортизаторной стойки и ее разборка») и снимаем поворотный кулак.

Устанавливаем поворотный кулак на губки тисков и выпрессовываем ступицу из кулака через оправку или головку подходящего диаметра, прикладывая усилие к торцу ступицы.

Вынимаем ступицу из кулака. При этом наружная часть внутреннего кольца подшипника остается на ступице.

Снимаем грязезащитное кольцо со ступицы.

Вставляем притупленное зубило между торцами внутреннего кольца подшипника и ступицы и, нанося удары молотком по зубилу, сдвигаем внутреннее кольцо.

Съемником спрессовываем внутреннее кольцо подшипника.

Щипцами для снятия стопорных колец снимаем стопорное кольцо.

Чашечным съемником выпрессовываем подшипник из поворотного кулака…

…и вынимаем его со съемником.

Вынимаем подшипник из съемника. Очищаем и смазываем внутреннюю поверхность поворотного кулака. Надфилем зачищаем на ступице забоины от зубила. Запрессовываем новый подшипник в поворотный кулак, прикладывая усилия к наружному кольцу подшипника. Устанавливаем в проточку гнезда поворотного кулака стопорное кольцо. При запрессовке ступицы опираемся шайбой съемника на внутреннее кольцо подшипника. Дальнейшую сборку производим в обратной последовательности, затягиваем гайку подшипника предписанным моментом (см. «Приложения») и обязательно стопорим замятием буртика. Если подшипник заменяли со снятием поворотного кулака, то необходимо проверить и отрегулировать углы установки колес на СТО.

Подшипник передней ступицы на Приоре ВАЗ 2170, как и на других Вазовских авто, часто выходит из строя, особенно, когда пробег переваливает за 80 000 км. Сначала появляется шум со стороны колеса, который может увеличиваться при разгоне.

Так же не редко возникает вибрация, увеличивается люфт колеса, а в некоторых случаях шум переходит в скрежет — все эти признаки означают, что требуется немедленная замена переднего ступичного подшипника у Лады Приора. Если затягивать с ремонтом последствия могут привести к заклиниванию колеса, что приводит к не безопасным ситуациям на дороге.

Данная статья подробно расскажет о принципах выполнения замены ступичных шарикоподшипников (далее СП) на автомобилях семейства ВАЗ, в частности у Лады Приора. Инструкция сопровождается множеством фото и видео. Так же в материале представлена информация, о том как выбрать передний ступичный подшипник для Приоры по номеру, размерам, цене, производителю.

Замена

Работы нужно производить, с помощью необходимого инструмента. Существует два варианта замены ступичного подшипника — с последующей геометрией колес и без ее необходимости. Замена аналогична на всех автомобилях ВАЗ (переднеприводных).

Инструмент, который понадобиться:

  • Трещотка с головкой на «7», «10», «13», «17», «19» или E30;
  • Ключ для откручивания ШРУС-а или головка на «30»;
  • Мощная плоская отвертка ;
  • Газовая горелка или съемник ступичного подшипника;
  • Молоток;
  • Съемник рулевых наконечников (может не понадобиться);

Замена с последующей геометрией колес

Начать необходимо с откручивания гайки ШРУС-а, автомобиль должен быть установлен на горизонтальной плоскости с немного вывернутым в сторону рулем. Ключом откручиваем гайку гранаты против часовой стрелки.

ШРУС — это Шарнир Равных Угловых Скоростей (не путать со смазкой). В разговорной речи его называют «гранатой». Название он такое получил из-за наличия большого количества шариков внутри и внешности схожей с боевой гранатой. Так же существует смазка ШРУС -3 и 4, применяемая для смазки данного шарнира.

Поддомкрачиваем автомобиль, фиксируем его для того чтобы тот не покатился и не упал с домкрата. Снимаем колесо;

Разводим тормозные колодки с помощью плоской отвертки;

Откручиваем суппорт от поворотного кулака и подвешиваем его за проволоку (не в коем случае не подвешивайте суппорт за тормозной шланг).

Демонтируем тормозной диск откручивая направляющие.

Отвинчиваем два болта крепящих стойки к поворотному кулаку.

Отвинчиваем болты крепления шаровой опоры.

Демонтируем поворотный кулак с автомобиля.

Вынимаем стопорные кольца с двух сторон из кулака.

Далее нам следует выбить старый подшипник для этого можно воспользоваться выколотой необходимого диаметра или же использовать съемник.

Затем как подшипник будет извлечен необходимо установить новый. Предварительно установив одно стопорное кольцо и с противоположной стороны запрессовывать новый.

Если есть съемник, то аккуратно запрессовываем новый подшипник, избегая перекоса.

Если нет съемника, то предварительно необходимо новый подшипник положить в морозильную камеру на пару часов.

Согласно законам физики из школьной программы холодные тела сужаются, а горячие расширяются. Следовательно холодный подшипник будет иметь меньший диаметр чем горячий, что обеспечит более легкую установку.

Далее горелкой нагреваем поворотный кулак и аккуратно опускаем в него подшипник, немного постукивая

ВАЖНО избегайте его перекоса, подшипник должен идти ровно без закусываний

Замена без геометрии колес

Для того чтобы провести замену без надобности в геометрии колес необходимо полностью демонтировать поворотный кулак в сборе со стойкой.

Не снимая колеса с автомобиля нам необходимо ослабить гайку ШРУС-а (гранаты) на «30». Для этого ключом откручиваем гайку гранаты против часовой стрелки.

Подворачиваем автомобиль, фиксируемого для того чтобы он не покатился и не упал с домкрата. Снимаем колесо.

Разводим тормозные колодки с помощью плоской отвертки.

Откручиваем суппорт от поворотного кулака и подвешиваем его за проволоку (не подвешивайте суппорт за тормозной шланг).

Снимаем тормозной диск, путем отвинчивая двух направляющих колеса.

Откручиваем крепление рулевого наконечника и вынимаем его с помощью съемника из сошки стойки.

Откручиваем два болта крепления шаровой.

Откручиваем три болта крепления опоры стойки к лонжерону.

Вынимаем стойку вместе с поворотным кулаком из автомобиля.

Следующим этапом будем извлечение подшипника из кулака и установока нового.

Вынимаем стопорные кольца с двух сторон из поворотного кулака.

Далее необходимо выбить старый подшипник для этого можно воспользоваться выколотой диаметра меньше чем диаметр подшипника или же использовать съемник.

После того как старый подшипник будет извлечен необходимо установить новый. Предварительно установив одно стопорное кольцо и с противоположной стороны запрессовывать новый подшипник. Для этого если есть съемник, то аккуратно запрессовываем подшипник, избегая перекоса. Если нет съемника, то предварительно необходимо новый подшипник положить в морозильную камеру на пару часов (для того чтобы его диаметр немного уменьшился).

Далее горелкой нагреваем поворотный кулак и аккуратно опускаем в него подшипник, немного постукивая

ВАЖНО избегайте перекоса, подшипник должен идти ровно без закусываний

Процесс замены ступичного подшипника завершен.

Стоит ли покупать оригинал?

Часто советуют покупать оригинальные подшипники. Оригинал — это деталь, выбранная автопроизводителем для реализации на рынках. Именно такие детали поставляются на конвейеры. Покупая оригинальный подшипник, вы будете точно уверены, что он подойдёт вам. Но здесь возникает несколько вопросов, которые требуют решения.

Оригинал или подделка?

Оригинальные подшипники все одинаковые, и, внимательно его изучив, вы найдёте гравировку. Она располагается на грани верхней либо нижней части. На ней должно быть указано несколько данных:

  • производитель (логотип);
  • страна производства;
  • обозначение цифровое либо буквенно-цифровое детали, размеров;
  • возможна дополнительная информация;
  • в комплекте обязательно должна присутствовать гайка ступицы (обычно одноразовая), могут быть штифты либо болты, сальники.

  1. Торговая марка SKF
  2. Полное обозначение подшипника
  3. Страна-производитель
  4. Код даты производства
  5. Отклонение среднего наружного диаметра ∆Dm и положение максимального эксцентриситета наружного кольца
  6. Отклонение среднего диаметра отверстия ∆dm и положение максимального эксцентриситета внутреннего кольца
  7. Маркировка упорного торца, штамповка
  8. Серийный номер (только для комплектов подшипников)
  9. «V-образная» маркировка (только согласованные комплекты подшипников)

Если страна происхождения не указана, это не оригинал, а подделка.

Стоит ли переплачивать за оригинал?

Как правило, вы найдёте на рынке совершенно аналогичные подшипники разных фирм

Так стоит ли платить больше за оригинал, ежели другие фирмы выпускают такие же детали? Если вы решите обратить внимание на какую-либо фирму, то выбирайте известных, популярных производителей, поставляющих детали на конвейеры. Кто-то предпочитает японские фирмы, кто-то европейскую продукцию, например, доверяют лишь германскому качеству

Определить, какой фирмы подшипник ступицы лучше, кому отдать предпочтение, вам поможет наш рейтинг самых лучших производителей. Даже если эти компании предлагают изделия китайского производства, это будет высококачественная продукция, отвечающая всем требованиям. Обращайте внимание не на страну происхождения, а лучше на бренд поставщика.

Замена ступичного (опорного ) подшипника Приора

Во время движения в районе переднего или заднего колеса может раздаваться неприятный треск. Обычно во время поворота он исчезает. Такое поведение ходовой части говорит о том, что ступичному подшипнику требуется замена. Неисправность случается практически у каждого автомобиля, который уже пережил большой пробег. На состояние подшипника передней или задней ступицы также влияет и манера вождения. Замена проходит довольно просто, но автомобилисту придется осуществить снятие стойки, а затем вести Приору на развал-схождение.

Не хотите лишних затрат? Тогда читайте, как проводится замена ступичного подшипника без демонтажа стойки и последующего «развала».

Подготовка к работе

Этот процесс лучше всего проводить при свете, если речь идет об улице. Подшипник представляет собой миниатюрный компонент. Будет идеально, если вы загоните Приору на смотровую яму. Разбирать мы будем деталь передней ступицы, так как это сложнее, чем проводить ту же операцию с задней ступицей, тем более без снятия стойки. А теперь к инструментам:

  • Накидные ключи на 17, 19.
  • Съемник для подшипников – основной инструмент, так без него придется проводить демонтаж стойки и выполнять развал-схождение.
  • Головка на 30, желательно, чтобы она была оборудована надежным воротком.
  • Оправа – обычно это самодельный инструмент, который представляет собой срез трубы определенного размера. С его помощью мы будем выбивать ступицу.
  • Смазка WD-40.

Лада Приора, как и другие легковые модели этой марки, относится к автомобилям с передним приводом. В передней части гораздо больше деталей, отсюда и более сложный процесс демонтажа подшипника. Задний опорный компонент ступицы снимается по такой же схеме, времени на него вам потребуется меньше, поэтому в инструкции описан задний опорный подшипник.

  1. Начинается процесс с развальцовывания гайки ступицы, после этого можно сдернуть крепление. Разбирать нам придется практически всю ступицы, поэтому каждое крепление, которое нужно будет открутить, следует смазать WD-40;

    Процесс выпрессовки старой детали

  2. Все соединения рекомендуется прочистить, если вы это делать не планируете, то скобку можно не снимать;
  3. Переходим к тормозному диску. Если ваша Приора относительно новая, то его можно снять даже руками. Не получилось? Подвиваем диск подходящим инструментом и демонтируем;

    Отсоединяем тормозной диск, чтобы добраться до подшипника

  4. Переходим к шаровой опоре, откручиваем крепления и снимаем ее. Рулевой наконечник демонтировать не обязательно, если вы уверены в его прочности;
  5. При помощи съемника извлекаем ступицы из кулака. Скорее всего, она выйдет вместе с кольцом, а сам опорный подшипник развалится у вас на глазах. Это подтверждение, что его пора сменить;

    Проверяем, чтобы в креплении не осталось частей старой детали

  6. После этого нужно еще проверить кулак съемником, возможно там остались куски материала, после этого процедура снятия считается законченной;
  7. Теперь можно переходить к установке новой детали. В первую очередь помещаем стопорное кольцо в кулак – делать это нужно с внутренней стороны. Берем съемник и загоняем новый компонент;
  8. Работу нужно выполнять аккуратно, бить по новым деталям не рекомендуется. Запрессовка выполняется при помощи съемника;

    При помощи съемника запрессовываем новый ступичный подшипник

  9. Закрываем деталь наружным кольцом, основная часть работы выполнена, осталось собрать узел в обратном порядке, не забудьте зачистить и смазать все соединения.

Как проходит замена без демонтажа стойки, вы уже разобрались. Но у некоторых владельцев Лада Приора возникает вопрос, а что лучше подобрать – штатную деталь или альтернативную. Самое главное, чтобы это был шариковый компонент, роликовые не такие долговечные. Если варианта для Лада Приора в магазине не оказалось, то лучше взять деталь для Калины. Некоторые автомобилисты рекомендуют покупать более дешевые подшипники на «десятку», но лучше искать более современные варианты.

Видео по замене подшипника ступицы на Приоре ниже.

https://youtube.com/watch?v=rSvZ90qb5X4

Самое интересное

Опубликовано 4 октября 2016

Как сделать диагностику подшипника передней ступицы на Приоре и причины поломки

В начале статьи уже были названы признаки неисправности, при возникновении которых у ВАЗ 2170 необходимо проверить ступичный узел. Для диагностики поломки достаточно сделать несколько операций:

  1. Поднять авто домкратом;
  2. У вывешенного колеса руками проверить люфт;
  3. Покрутить колесо, при этом послушать наличие шума;
  4. Посмотрите несколько видео по принципу диагностики переднего подшипника ступицы у Приоры.

Неисправный ctупичный пoдшипник:

Пример работы вышедшего из строя пoдшипникa ctупицы:

Как проверить шaрикoпoдшипник ctупицы:

Диагностика пoдшипникa ctупицы:

Почему передний ступичный подшипник у ВАЗ 2170 (Приора) выходит из строя:

  • Истечение срока службы;
  • Не правильная эксплуатации подвески, агрессивный стиль вождения, качество дороги;
  • Некачественный шарикоподшипник (брак, подделка, производственный дефект);
  • Разгерметизация (пыль, влага, грязь);
  • Неисправность смежных узлов (дисбаланс тормозного диска и т.д);
  • ДТП, наезды по глубоким выбоинам в асфальте или ямам.

Необходимый инструмент

Перед тем как приступить к работе, необходимо подготовить весь инструмент и собрать его в одном месте:

  • Специальный съёмник для демонтажа подшипника.

  • Вороток.
  • Головка на «30».
  • Ключи или накидные головки на «17» и «19».
  • Оправка для выбивания ступицы.
  • Новые ступичные подшипники.

Инструмент собран и готов к использованию

Подготовительные работы

Позаботьтесь о том, чтобы рабочее место было хорошо освещено, и лучше всего если оно будет на смотровой яме или подъёмнике. Потому, что только таким образом можно говорить о высоком удобстве при проведении подобных работ. Также не лишним будет ознакомиться с подробной схемой расположения подшипника на передней ступице ВАЗ-2112.

Благодаря такой иллюстрации, схема становится очень понятна.

Пошаговый порядок работ

Первым делом устанавливаем автомобиль в неподвижное состояние, ставим на ручной тормоз, и при желании устанавливаем противооткатные упоры. И пока автомобиль находится на поверхности, срываем все болты на передних колёсах.

Сорванные болты откручиваем, убираем в сторону.
Снимаем колесо.

Далее, нам необходимо при помощи ключа на «30» отвернуть гайку ступицы

Обратите внимание, что во время её демонтажа, придётся нажать на педаль тормоза, а для этого нам потребуется помощник. Затем воспользовавшись отвёрткой отжимаем суппорта.
Когда эта операция проделана, имея под рукой ключ на «17» откручиваем суппорта от поворотных кулаков.

Затем воспользовавшись отвёрткой отжимаем суппорта.
Когда эта операция проделана, имея под рукой ключ на «17» откручиваем суппорта от поворотных кулаков.

  1. Аккуратно выкручиваем тормозной диск от ступицы.
  2. Затем, производя несильные удары освобождаем ступицу.

  3. А затем и ШРУС от подшипника.

Замена ступичного подшипника

Затем, когда доступ к подшипнику ступицы полностью открыт, существует несколько способов по её замене.

Первый способ

В этом случае необходимо иметь специальный съёмник для демонтажа подшипника.

  1. Сначала необходимо позаботиться об удалении стопора.

  2. Воспользовавшись этим устройством, достаточно просто извлечь старый подшипник и установить на его место новый.

  3. После этого весь процесс сборки проводим в аналогичном порядке снятию.

  • К преимуществам этого способа можно отнести, то, что во время этих работ нет необходимости трогать болт развал-схождения колёс, следовательно, дополнительных работ вам не прибавится.
  • А к недостаткам подобного способа можно отметить неудобство во время проведения. Так как придётся изловчиться и принять крайне неудобную позу.

Второй способ

Для производства этих работ, необходимо произвести аккуратный демонтаж поворотного кулака и полностью снять ступицу.

  • Перейдя на верстак, производим замену подшипника ступицы.

  • Для этого демонтируем стопорное кольцо и выбиваем подшипник с посадочного места, либо выпрессовываем его.

  • Далее, установку производим в обратном порядке, предварительно очистив поверхность ступицы.

Совет! Перед тем, как приступить к демонтажу болтов развал-схождения, отметьте их положение при помощи маркера или мела. При этом метки должны обозначать текущее положение болта на стойке и прежнее расположение кулаков. Благодаря таким меткам, при сборке будет гораздо проще ориентироваться в положении этих болтов. Хотя и вернуть прежнее состояние никак не получится, но свести к минимуму всё же удастся.

Ставим метки
  1. Ставим метки.
  2. Выбиваем все болты у кулака.
  3. Демонтируем болты крепления на нижней шаровой опоре.
  4. Таким образом подшипник будет выбит из ступицы.
  5. Убираем стопорные кольца.
  6. Выпрессовываем подшипник.
  7. Монтируем новый подшипник, предварительно очистив пространство ступицы и обильно промазав его поверхность.

Подобный способ ремонта будет очень эффективен, когда ремонту подвержен не только ступичный подшипник, но и большая часть ходовой ВАЗ-2112. К таким элементам можно отнести замену рулевых наконечников, сайлентблоков рычагов и шаровых опор.

Третий способ

Для выполнения работ этим способом необходимо снять всю стойку полностью.

Стойка демонтирована.

  1. Далее, воспользовавшись тисками, производим замену ступичного подшипника.
  2. Так как именно таким образом замена произойдёт быстро и качественно.

После демонтажа подшипников, устанавливаем всё в обратном порядке, собираем стойку и монтируем её на автомобиль.

Изготавливаем съёмник сами или покупаем?

Если у вас нет желания заниматься выбиванием подшипника, можно приобрести в магазинах специальный съёмник, так как весь процесс работы с таким устройством становится легче, а время на работы уменьшается. Это касается и работ по установке подшипника.

Съёмник ступицы Хенд-мейд

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
