Как из блока питания для пк сделать зарядное устройство

Как включить блок питания (БП) от компьютера без компьютера

Итак, у нас в руках блок питания ATX компьютера. Прежде всего попробуем его включить. Но для этого нужно знать некоторые тонкости работы этого устройства. Предположим, перед нами компьютер. Включаем его в сеть, но внешне ничего не происходит. Это, казалось бы, понятно – машина отключена, а чтобы ее включить, нужно нажать кнопку питания на лицевой панели системного блока.

На самом деле это не совсем так. Как только мы вставили вилку в розетку, в блоке питания заработала небольшая часть схемы, вырабатывающая дежурное напряжение +5 В. Называется эта часть модулем дежурного питания. Напряжение поступает на материнскую плату и питает ее отдельные узлы, один из которых предназначен для включения компьютера.

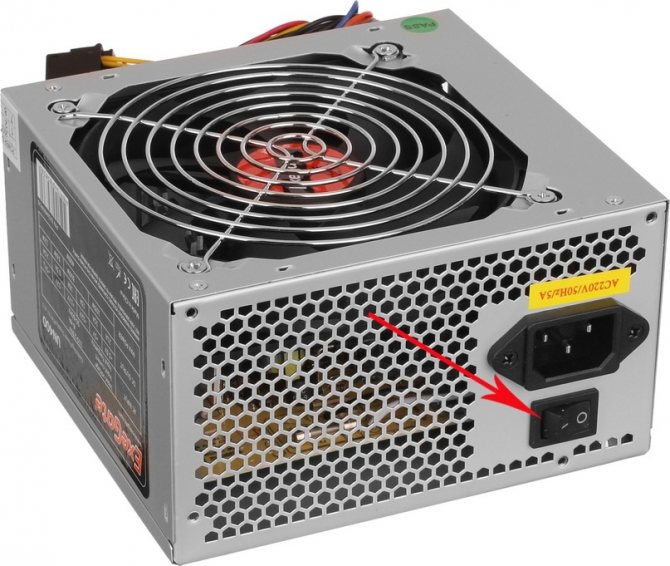

Для подачи напряжения на этот БП служит механический выключатель Нажимая кнопку на лицевой панели системного блока, мы тем самым подаем команду материнской плате (точнее, ее узлу включения) запустить блок питания. Узел подает на БП сигнал Power on, и БП, а значит, и сам компьютер включаются.

Поскольку компьютера у нас нет, этот сигнал нам придется подать самостоятельно. Сделать это несложно. Для этого достаточно найти разъем на блоке питания, который питает материнскую плату, и установить перемычку между зеленым и любым из черных проводов. Итак, устанавливаем перемычку, подключаем блок питания к сети, и он сразу же запускается — это слышно даже по шуму вентилятора.

ИП

Если лишнего ИБП под рукой нет, то для ИП ЗУ нужно искать трансформатор на железе, его собственная постоянная времени (электрическая инерция) больше таковой АКБ, что очень хорошо по безопасности пользования. «Лепить» самодельный ИБП ни в коем случае не надо, его постоянная времени по выходу на 2 порядка меньше, чем у АКБ. Самодельный ИБП для ЗУ без сложных встроенных схем защиты способен стать причиной разного рода нештатных ситуаций. Помните – кипение электролита это туман и брызги крепкой ядовитой кислоты! А если АКБ с герметичными банками, то возможен и ее взрыв!

ИП ЗУ состоит из понижающего трансформатора и выпрямителя. Сглаживающий фильтр для зарядки АКБ не нужен. Трансформатор ИП ЗУ рекомендуют искать силовой с накальными обмотками от старых ламповых телевизоров – ТС-130, ТС-180, ТС-220, ТС-270. По мощности они годятся с избытком, но, во-первых, от влаги никак не защищены, в гараже могут и не перезимовать. Во-вторых, специалисты по вторичным металлам прекрасно знают, сколько выручки дает ТС, и найти их становится все труднее.

Понижающие трансформаторы типов ТП и ТПП

Если нет желания и/или возможности рассчитать и намотать трансформатор самому, для ИП ЗУ лучше будет купить трансформатор ТП или ТПП, они дешевле, чем ИБП б/у. Мощность – от 50 Вт, ее указывают последние 2 цифры в обозначении типономинала, напр. ТПП 36-220-80. 3 цифры в середине – рабочее напряжение первичной обмотки, а первые 2 или 3 кодируют количество и напряжение вторичных обмоток, оно 6,3 или 12,6 В на обмотку. Предпочтение следует отдавать трансформаторам в паровлагозащищенном исполнении («зеленым», слева на рис.), они способны неограниченно долгое время работать в атмосфере с влажностью 100% и примесями химически агрессивных паров. Трансформатор с обмотками на каркасе из плавкого пластика (справа) – вариант на самый крайний случай. Такие не рассчитаны на эксплуатацию в условиях ЗУ: работу свыше 50% времени использования на полной мощности с систематическими перегрузками по току. Вдруг берете такой, его мощность нужна от 120 Вт.

Типовые схемы соединения обмоток ТП и ТПП на 12,6 В под выпрямление мостом или двухполупериодное со средней точкой даны на рис. слева и справа:

Схемы соединения обмоток типовых трансформаторов питания

У конкретного экземпляра они могут отличаться, т.к. производители вправе произвольно менять разводку выводов по ТУ заказчика. Остатки идут в продажу, а выпуск особо популярного типономинала может быть продолжен для рынка. Поэтому, приобретая ТП или ТПП, сверяйтесь со спецификацией к нему; если ее нет, придется вызванивать обмотки. Общие правила разводки выводов и соединения обмоток ТП/ТПП такие:

1. Сетевые (первичные) обмотки выводятся на первые номера.
2. Межобмоточные экраны выводятся на последние номера.
3. Для соединения обмоток в параллель нечетные выводы соединяются с нечетными; четные – с четными.
4. Для последовательного соединения обмоток нечетные выводы соединяются с четными.

Вариант подешевле – присмотреть на железном базаре старый накальный трансформатор ТН; система обозначений аналогична ТП/ТПП. «Кладоискатели» до ТНов не охочи: возни с разборкой много, медяшки мало. Типовая схема включения ТН для ЗУ дана на врезке в центре рис. Переключать, для повышения выходного напряжения, нижний по схеме диод с вывода 15 на 16 нельзя, нарушится симметрия обмоток!

Выпрямитель Шоттки

Выходные напряжения на схемах выше даны для входного (сетевого) 220 В. Если оно упадет, пойдет недозаряд. Вместе с тем, поскольку АКБ на заряд от внешнего ЗУ ставят холодной, остается некоторый запас на увеличение напряжения заряда; его возможно использовать полностью, если ЗУ с защитой. В таком случае выпрямитель нужно делать со средней точкой на сборке диодов Шоттки – выходное напряжение увеличится прим. на 0,6 В.

Современные диоды Шоттки с платиновым барьером для использования в ЗУ АКБ вполне пригодны, см. спецификацию на рис.:

Спецификация на сборку диодов Шоттки для выпрямителя зарядного устройства автоаккумулятора

Кроме того, на сборку из пары диодов Шоттки нужен радиатор от 50 кв. см, а каждому обычному, с p-n переходом, на ток до 10 А – от 100 кв. см. Брать сборки Шоттки нужно с максимальным обратным напряжением от 35 В и пиковым прямым током от 30 А, т.к. в схеме выпрямителя со средней точкой соотв. величины достигают 1,7 амплитудного значения напряжения вторичной обмотки и 2,4 выпрямленного тока (31 В и 24 А при 12,6 В и 10 А; начальный пиковый ток заряда полностью разряженной АКБ на 60 А/ч – 10 А).

496 comments on “ Зарядное устройство из компьютерного блока питания ”

Добрый день у вас выше указан D1 Диод При подключение вольт амперметра какой номинал ? или это из самой схемы ?

Добрый вечер! Диод на схеме D1 1N4007.

Добрый день Сергей. Не затруднит-ли Вас оказать мне помощь в решении такой задачи. Из китайских модулей собран БП с регулировкой V 1,5-33 вольт и регулировкой А 0-6 ампер. БП может работать в 2-х режимах 1) с постоянным выходом, 2) с циклическим выходом — 0 (пауза) или V (установленное в постоянном режиме). Цикличность(длительность) каждого состояния регулируется в пределах от 0,01 сек до 99 мин. Режим цикличности я использую для десульфатации АКБ — заряд-разряд (автомобильная лампа). Схема переключения (заряд-разряд) реализована на реле, которое в процессе эксплуатация показало свою не надежность. Возможно-ли реализовать электронную схему такого переключения? Заранее признателен и всяческих успехов в наступившем году.

Добрый вечер Геннадий! Сделать на тиристорах не получится потому, что у вас реле стоит на переключение, а тиристоры могут только включать и отключать нагрузку. В магазинах продаются твердотельные реле, они не имеет механических контактов, а использует электрические и оптические свойства полупроводников. Но стоят очень дорого. Проще заменить ваше реле на более мощное например автомобильное пяти контактное на 30А или на 100А такое никогда не сгорит.

Огромное спасибо Сергей. Тиристоры я даже не рассматривал. Возможно-ли использовать транзисторный (биполярный или полевой)? Для этой цели поставить диодную развязку между БП и АКБ с подключенным ключом с нагрузкой, а управление ключом осуществлять напряжением с того-же БП (0 или Uвых БП). Вопрос «как реализовать такой ключ?». При Uвых=0,5в(логический 0) ключ открыт и лампа горит и наоборот, быстродействие значения не имеет. Спасибо, всех благ.

На тиристорах лучше будет. На транзисторах падение напряжения большое. Хотя бы примерную схему вашего БП посмотреть.

Сергей.Как подписаться на ваш сайт?

Сергей по данной ссылке подписаться не удаётся-открывается страница,ана ней только текст и всё.

Николай нужна специальная программа одна из этих на выбор Feedreader 3.08, FleetNews 1.6, infoscape 1.7, Noopod 3.0.1.0, QuickRSS 2.0, RSS Aggregator 2.6 вставляете ссылку в программу и все новые самоделки с моего сайта будут автоматически отображаться в программе.

Здравствуй Сергей.Сколько перелопатил сайтов по переделке БП от ПК и всё не нравилось-слишком много делов (а я уже старенький)-много деталей выпаивать.И вот наконец удача-зашёл к тебе на сайт.Минимум работы,а результат тот же,что и у других. У меня блок-ATX MEC320 350W.На TL494. Буду его делать. Есть блок питания Повер 510-на UC3843 и супервизор WT 7527.Но этот Повер 510-наверно не потяну .

Добрый вечер Николай! Будут вопросы с блоком на TL494, пишите я вам помогу.

Сергей .Добрый день.Если отрезать дорожку к 4 ой ножке TL-494 ,а от 4 ой ножки перемычка на GND.Нужно ли в таком случае перерезать питание +5 вольт к 13,14,15 ножкам TL-494.Ведь перерезав дорожку к 4ой ноге микросхемы и закоротив на землю мы уже отключаем защиту микросхемы?

Добрый вечер Николай! Достаточно отключить защиту одним удобным для вас способом. Например если отрезали дорожку от 4 ноги, а потом 4 ногу соединили с GND, то больше ничего делать не надо, защита будет отключена.

Спасибо.Понял,но с переделкой придётся мне потерпеть.Блок питания поставил к газовой колонке-дежурным питанием.Как всегда не вовремя сели батарейки на праздники негде было купить.Буду искать ещё АТХ блок.

Где 12 вольт, а где 5? Разбираемся с цветовой маркировкой

Как узнать, на каких нитях образуется напряжение? Где, например, на блоке питания компьютера 12 вольт? Тестер для этого не понадобится, так как все провода, выходящие из блока питания компьютера, имеют строго определенный общепринятый цвет. Поэтому вместо тестера вооружаемся табличкой внизу.

Расцветка и назначение проводов блока питания ATX

Цвет	Деловое свидание, встреча	Примечание
чернить	GND	менее распространенная нить
красный	+5 В	главный силовой автобус
желтый	+12 В	главный силовой автобус
синий	-12 В	основная силовая шина (может быть недоступна)
апельсин	+3,3 В	главный силовой автобус
белый	-5 В	главный силовой автобус
альт	+5 VSB	ожидание еды
серый	Хорошая сила	еда нормальная
зеленый	Включить	команда для запуска блока питания

Табличка в особых пояснениях не нуждается. С зеленым проводом (Power) мы познакомились в предыдущем разделе — материнская плата посылает сигнал низкого уровня (короткое замыкание на общий) для включения питания. Синий провод в новых моделях блоков питания может отсутствовать, поскольку производители материнских плат отказались от интерфейса RS-232C (COM-порт), для которого требуется -12 В.

Фиолетовый провод (+5 VSB) — это только действующий +5 В, который питает служебные узлы материнской платы. На сером проводе (Power good) блок питания показывает, что все напряжения в норме и компьютер можно включать. Если какое-либо напряжение выходит за пределы допустимого диапазона или исчезает во время работы, сигнал удаляется. Кроме того, это происходит до того, как накопительные конденсаторы источника питания успевают разрядиться, что дает процессору время для принятия экстренных мер по выключению системы. Остальные кабели — это силовые кабели для материнской платы и периферийных устройств: дисководов гибких дисков, внешних видеокарт и т.д.

Где достать компьютерный блок питания

Любой компьютерный магазин, имеющий собственный сервисный центр (а таких сегодня большинство), не имеет недостатка в сгоревших, а то и целых блоках питания. Вам нужно просто договориться с администрацией, чтобы за символическую плату стать обладателем такой комплектующей.

Проблема в том, что не все модели пригодны для создания полноценного зарядного устройства с регулируемыми током/напряжением. Нужно искать блок питания с ШИМ-контроллером TL 494 или аналогичные (M5T494, KA7500). А вот БП с микросхемами типа АТ2003 или SG6105 позволят получить простенькое зарядное устройство без возможности регулировки напряжения.

Мы не будет ограничиваться простым ЗУ, поэтому рассмотрим переделку БП с использованием ШИМ TL 494, который, кстати, считается самым распространённым.

↑ Начинаем переделку!

Отпаиваем все провода с выходных разъемов, оставляем по пять проводов желтого цвета (канал выработки напряжения +12 В) и пять проводов черного цвета (GND, корпус, земля), по четыре провода каждого цвета скручиваем вместе и спаиваем, эти концы впоследствии будут подпаяны к выходным клеммам ЗУ. Снимаем переключатель 115/230V и гнезда для подсоединения шнуров. На месте верхнего гнезда устанавливаем микроамперметр РА1 на 150 — 200 мкА от кассетных магнитофонов, например М68501, М476/1. Родная шкала снята, вместо нее установлена самодельная шкала, изготовленная с помощью программы FrontDesigner_3.0, файлы шкал можно скачать с сайта журнала . Место нижнего гнезда закрываем жестью размерами 45×25 мм и сверлим отверстия для резистора R4 и переключателя рода измерений SA1. На задней панели корпуса устанавливаем клеммы Кл 1 и Кл 2.

Также, нужно обратить внимание на размер силового трансформатора, (на плате — тот который побольше), на нашей схеме (Рис. 5) это Тр 2

От него зависит максимальная мощность блока питания. Высота его должна быть не менее 3 см. Встречаются блоки питания с трансформатором высотой менее 2 см. Мощность таких 75 Вт, даже если написано 200 Вт .

В случае переделки ИБП типа АТ снимаем резисторы R26, R27 приоткрывающие транзисторы ключевого преобразователя напряжения VT3, VT4. В случае переделки ИБП типа АТХ снимаем с платы детали дежурного преобразователя.

Регулируемый блок питания 2,5-24в из БП компьютера

Как самому изготовить полноценный блок питания с диапазоном регулируемого напряжения 2,5-24 вольта, да очень просто, повторить может каждый не имея за плечами радиолюбительского опыта.

Делать будем из старого компьютерного блока питания, ТХ или АТХ без разницы, благо, за годы PC Эры у каждого дома уже накопилось достаточно количество старого компьютерного железа и БП наверняка тоже там есть, поэтому себестоимость самоделки будет незначительной, а для некоторых мастеров равно нулю рублей.

Мне достался для переделки вот какой АТ блок.

Чем мощнее будете использовать БП тем лучше результат, мой донор всего 250W с 10 амперами на шине +12v, а на деле при нагрузке всего 4 А он уже не справляется, происходит полная просадка выходного напряжения.

Смотрите что написано на корпусе.

Поэтому смотрите сами, какой ток вы планируете получать с вашего регулируемого БП, такой потенциал донора и закладывайте сразу.

Вариантов доработки стандартного компьютерного БП множество, но все они основаны на изменении в обвязке микросхемы IC – TL494CN (её аналоги DBL494, КА7500, IR3М02, А494, МВ3759, М1114ЕУ, МPC494C и т.д.).

Рис №0 Распиновка микросхемы TL494CN и аналогов.

Посмотрим несколько вариантов исполнения схем компьютерных БП, возможно одна из них окажется ваша и разбираться с обвязкой станет намного проще.

Приступим к работе.Для начала необходимо разобрать корпус БП, выкручиваем четыре болта, снимаем крышку и смотрим внутрь.

Ищем на плате микросхему из списка выше, если таковой не окажется, тогда можно поискать вариант доработки в интернете под вашу IС.

В моем случае на плате была обнаружена микросхема KA7500, значит можно приступать к изучению обвязки и расположению ненужных нам деталей, которые необходимо удалить.

На фото разъём питания 220v.

Отсоединим питание и вентилятор, выпаиваем или выкусываем выходные провода, чтобы не мешали нам разбираться в схеме, оставим только необходимые, один желтый (+12v), черный (общий) и зеленый* (пуск ON) если есть такой.

На фото – черные конденсаторы как вариант замены для синего.

Делается это потому, что наш доработанный блок будет выдавать не +12 вольт, а до +24 вольт, и без замены конденсаторы просто взорвутся при первом испытании на 24v, через несколько минут работы. При подборе нового электролита емкость уменьшать не желательно, увеличивать всегда рекомендуется.

Самая ответственная часть работы.Будем удалять все лишнее в обвязке IC494, и припаивать другие номиналы деталей, чтобы в результате получилась вот такая обвязка (Рис. №1).

Рис. №1 Изменение в обвязке микросхемы IC 494 (схема доработки).

Нам будут нужны только эти ножки микросхемы №1, 2, 3, 4, 15 и 16, на остальные внимание не обращать

Рис. №2 Вариант доработки на примере схемы №1

На фото – приподнятием ножек ненужных деталей, разрываем цепи.

Некоторые резисторы, которые уже впаяны в схему обвязки могут подойти без их замены, например, нам необходимо поставить резистор на R=2.7k с подключением к “общему”, но там уже стоит R=3k подключенный к “общему”, это нас вполне устраивает и мы его оставляем там без изменений (пример на Рис. №2, зеленые резисторы не меняются).

На фото– перерезанные дорожки и добавленные новые перемычки, старые номиналы записываем маркером, может понадобится восстановить все обратно.

Таким образом просматриваем и переделываем все цепи на шести ножках микросхемы.

Это был самой сложный пункт в переделке.

Делаем регуляторы напряжения и тока.

Берем переменные резисторы на 22к (регулятор напряжения) и 330Ом (регулятор тока), припаиваем к ним по два 15см провода, другие концы впаиваем на плату согласно схеме (Рис. №1). Устанавливаем на лицевую панель.

Контроль напряжения и тока.Для контроля нам понадобятся вольтметр (0-30v) и амперметр (0-6А).

Амперметр я использовал свой, из старых запасов СССР.

ВАЖНО – внутри прибора есть резистор Тока (датчик Тока), необходимый нам по схеме (Рис. №1), поэтому, если будете использовать амперметр, то резистор Тока ставить дополнительно не надо, без амперметра ставить надо

Обычно RТока делается самодельный, на 2-х ватное сопротивление МЛТ наматывается провод D=0,5-0,6 мм, виток к витку на всю длину, концы припаяем к выводам сопротивления, вот и все.

Корпус прибора каждый сделает под себя.Можно оставить полностью металлический, прорезав отверстия под регуляторы и приборы контроля. Я использовал обрезки ламината, их легче сверлить и выпиливать.

Зарядное устройство из блока питания компьютера

Для начала необходим рабочий блок питания. Можно брать совсем старый на 200 – 250 Вт, этой мощности хватит с запасом. Учитывая что зарядка должна происходить при напряжении в 13,9 – 14,4 В, то самой главной доделкой в блоке станет поднятие напряжение на линии 12 В до 14,4 В. Подобный метод применялся в статьи: Зарядное устройство из блока питания светодиодных лент.

Внимание! В работающем блоке питания элементы находятся под опасным для жизни напряжением. Не стоит хапаться руками за все подряд. Первым делом отпаиваем все провода, которые выходили с блока питания

Оставляем только зеленый провод, его необходимо запаять к минусовым контактам. (Площадки, от которых выходили черные провода — это минус.) Это делается для автоматического старта блока при включении в сеть. Также сразу рекомендую припаять провода с клеммами к минусу и шине + 12 В (бывшие желтые провода), для удобства и дальнейшей настройки зарядного

Первым делом отпаиваем все провода, которые выходили с блока питания. Оставляем только зеленый провод, его необходимо запаять к минусовым контактам. (Площадки, от которых выходили черные провода — это минус.) Это делается для автоматического старта блока при включении в сеть. Также сразу рекомендую припаять провода с клеммами к минусу и шине + 12 В (бывшие желтые провода), для удобства и дальнейшей настройки зарядного.

Следующие манипуляции будут производиться с режимом работы ШИМ — у нас это микросхема TL494 (есть еще куча блоков питания с ее абсолютными аналогами). Ищем первую ножку микросхемы (самая нижняя левая ножка), дальше просматриваем дорожку с обратной стороны платы.

С первым выводом микросхемы соединены три резистора, нам нужен тот, который соединяется с выводами блока +12 В. На фото этот резистор отмечен красным лаком.

Этот резистор необходимо отпаять с платы и измерить его сопротивление. В нашем случае это 38,5 кОм.

Вместо него необходимо впаять переменный резистор, который предварительно настраиваем на такое же сопротивление 38,5 кОм.

Плавно увеличивая сопротивление переменного резистора, добиваемся значения напряжения на выходе в 14,4 В.

Внимание! Для каждого блока питания номинал этого резистора будет разный, т.к. схемы и детали в блоках разные, но алгоритм изменения напряжение один для всех. При поднятии напряжения свыше 15 В, может быть сорвана генерация ШИМ

После этого блок придется перезагружать, предварительно уменьшив сопротивление переменного резистора

При поднятии напряжения свыше 15 В, может быть сорвана генерация ШИМ. После этого блок придется перезагружать, предварительно уменьшив сопротивление переменного резистора.

В нашем блоке сразу поднять напряжение до 14 В не получилось, не хватило сопротивление переменного резистора, пришлось последовательно с ним добавить еще один постоянный.

Когда напряжение 14,4 В достигнуто, можно смело выпаять переменный резистор и измерить его сопротивление (оно составило 120,8 кОм).

Поле замера резистора необходимо подобрать постоянный резистор с как можно близким сопротивлением.

Мы его составили из двух 100 кОм и 22 кОм.

Тестируем работу.

На этом этапе можно смело закрывать крышку и пользоваться зарядным устройством. Но если есть желание, можно подключить к этому блоку цифровой вольтамперметр, это даст нам возможность контролировать ход зарядки.

Также можно прикрутить ручку для удобной переноски и вырезать отверстие в крышке под цифровой приборчик.

Финальный тест, убеждаемся, что все правильно собрано и хорошо работает.

Внимание! Данное зарядное устройство сохраняет функцию защиты от короткого замыкания и перегрузки. Но не защищает от переплюсовки! Ни в коем случае не допускается подключать к зарядному устройству аккумулятор неправильной полярностью, зарядное мгновенно выйдет из строя. При переделке блока питания в зарядное устройство желательно иметь под рукой схему

Что бы упростить жизнь нашим читателями мы сделали небольшую подборку, где размещены схемы компьютерных блоков питания ATX

При переделке блока питания в зарядное устройство желательно иметь под рукой схему. Что бы упростить жизнь нашим читателями мы сделали небольшую подборку, где размещены схемы компьютерных блоков питания ATX.

Для защиты от переполюсовки существует масса интересных схем. С одной из них можно знакомиться в этой статье.
