Почему не отключается бензонасос на ваз 2114 инжектор

Отсутствует масса

Масса может отсутствовать по разным причинам. Её необходимо проверить таким образом:

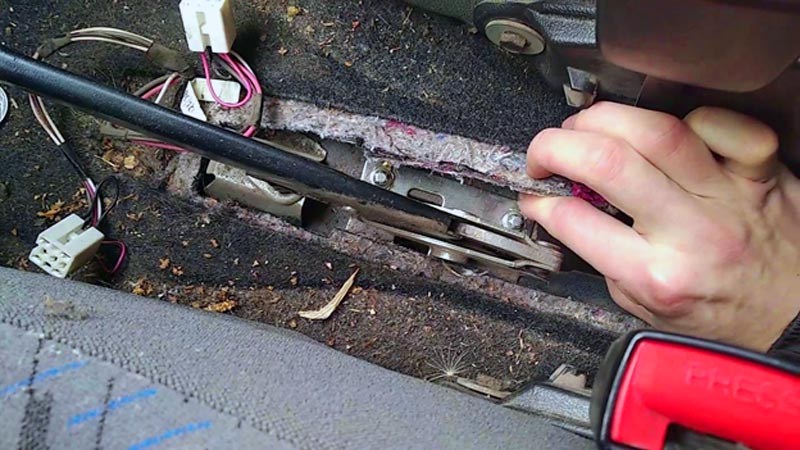

• Снять защитный кожух около ручника;
• Вынуть массу и зачистить контакты;
• Поставить.

Массу нередко повреждает или сдвигает с места сам водитель при использовании ручного тормоза. Также она может пропасть из-за вибраций. Нужно открутить массовый провод, зачистить контакты и крепко затянуть её.

Нелишним будет зачистить контакты и около лючка бензобака. Если после этого насос не заработал, нужно искать обрыв проводки, прозванивая тестером. Иногда место обрыва видно и при осмотре. Чтобы насос снова заработал, нужно устранить повреждение проводки.

Замена бензонасоса на ВАЗ 2114/2115

Перед тем как непосредственно приступить к работе, следует стравить давление топлива в системе. Даже при неработающем насосе давление может сохраниться очень высокое, что приведёт к напору струи бензина в момент демонтажных работ.

Чтобы понизить давление в топливной системе автомобиля, достаточно дать ему постоять на ровном месте в течение трёх часов. Напор горючего в шлангах и трубах заметно снизится, и выполнение замены устройства пройдёт без каких-либо трудностей.

Не во всех случаях требуется замена топливного насоса на новый, иногда его достаточно просто отремонтировать

Подготовка инструментов

Для лёгкости проведения всех этапов работы потребуется подготовить несколько инструментов.

Как правило, все они имеются у большинства автовладельцев:

• крестовая отвёртка;
• плоская отвёртка;
• рожковый ключ на 17;
• головку на 7;
• удлинитель для ключа.

Как снять неисправный топливный насос в ВАЗ 2114/2115

Порядок работы по демонтажу топливного насоса определяет следующие этапы работы:

1. Открыть капот и отсоединить клемму «минус» от аккумулятора.
2. Поднять подушку заднего сидения в салоне автомобиля.
3. Под сиденьем располагается маленький люк — именно под ним и расположен бензонасос.
4. Ключом на 17 потребуется отвернуть все гайки крепления люка к полу.
5. Отложив крышку люка в сторону, потребуется разъединить две колодки проводов. Для этого понадобится предварительно отогнуть фиксирующий элемент на штекере.
6. Далее ключом на 17 надо будет отвернуть гайки на топливопроводе и отсоединить топливные трубки.
7. После этого станет доступным и сам бензонасос. Посредством удлинителя и гаечного ключа необходимо будет отвернуть все крепления, которые соединяют насос с металлической поверхностью автомобиля.
8. Вытаскивать бензонасос лучше всего, подцепив его отвёрткой за резиновое кольцо.

Как установить топливный насос обратно

Порядок установки топливного насоса в ВАЗ 2114/2115 полностью обратный: то есть сначала потребуется вставить устройство в полость под сиденьем, а потом подсоединить все разъединённые провода и трубки. Заключительный этап — закрытие люка и возвращение на прежнее место подушки заднего сиденья.

Умение самостоятельно диагностировать выход из строя бензонасоса, а также быстро провести замену или ремонт устройства особенно пригодятся тем водителям, которые привыкли обслуживать свою машину самостоятельно. К тому же процедура проверки топливного насоса и его ремонт нельзя считать особо сложными работами, поэтому даже неопытный владелец сможет привести бензонасос в рабочее состояние без обращения в СТО.

Источники

Какой бензонасос на ВАЗ 2114 лучше

Самыми популярными производителями и моделями топливных насосов для ВАЗ 2114 считаются 5.

1. BOSCH. Это оригинальный топливный насос, устанавливаемый на ВАЗ 2114 с конвейера. Имеет артикул 580453453, и стоит в среднем 2300 российских рублей по состоянию на лето 2020 года. По выдаваемому им давлению подходит для автомобилей как с мотором 1.5, так и 1.6 литра. Единственный недостаток — в продаже встречаются подделки.

2. PEKAR. Есть два типа таких насосов, предназначенных для двигателей объемом 1,5 и 1,6 литра. Зарекомендовал себя как долговечный и надежный агрегат. Артикул для покупки 1,5-литрового насоса — 2112-1139009-12, а артикул для 1,6-литрового насоса — 2112–1139009–01. Их цена составляет порядка 2600 рублей.

3. DENSO. Эти насосы одно время устанавливали на ВАЗ 2114 в качестве оригинальных. Артикул товара — DFP0105. Цена составляет около 2700 рублей.

4. ВАЗ. Производятся в России и также зачастую используются в качестве оригинальных насосов, причем не только для 2114-ой модели, но и других переднеприводных «Лад». Предназначен для 1,5-литровых моторов. Артикул — 2109 1987-2011. Цена — около 2400 рублей.

5. LIBRON. Производится в Южной Корее. Устанавливается на многие переднеприводные модели ВАЗ. Артикул — 02LB3453. Цена — порядка 1300 рублей.

Список этот далеко не полный. Ведь кроме тех, которые идут непосредственно по артикулу можно подобрать от других автомобилей, главное чтобы давление было тем что нужно. Например, отлично себя показывает по потребляемой мощности и выдаваемой производительности (3,5 бар) бензонасос ERA Fuel pump 770044, который ставят на Митсубиси и Хонду, а стоит всего 800 рублей. Поэтому какой бензонасос ВАЗ 2114 покупать — решать исключительно автовладельцу.

Электросхема подключения бензонасоса ВАЗ 2114

Схема подключения бензонасоса ВАЗ 2114 включает в себя одно реле и один предохранитель. На один из концов обмотки реле ЭБН подается плюс аккумуляторной батареи через контакты главного реле. Второй контакт подключается к «массе» через контакт бортового контроллера. Электродвигатель насоса подключается к напряжению питания через нормально разомкнутые контакты. Алгоритм работы следующий:

• При включении зажигания срабатывает главное реле и подает питание на реле ЭБН;
• Реле ЭБН срабатывает, поскольку на него подана «масса» с вывода ЭБУ;
• Двигатель насоса подключается к сети через замкнутые контакты;
• Через несколько секунд, необходимых для создания необходимого давления топлива в рампе, ЭБУ отключает «массу», в результате чего реле ЭБН обесточивает и разрывает цепь питания насоса;
• При заведенном двигателе, бензонасос включен постоянно.

Схема проводки бензонасоса и расположение релейного блока может различаться в некоторых деталях в зависимости от применяемого типа ЭБУ и модификации автомобиля.

Признаки неисправности

Неисправность бензонасоса автомобилей ВАЗ 2114/2115 можно диагностировать по следующим симптомам:

• при включении зажигания отсутствует звук работающего насоса;
• двигатель не запускается или запускается с трудом;
• силовой агрегат работает нестабильно на холостом ходу, обороты «плавают»;
• появились «провалы» при разгоне;
• мотор утратил мощность.

Эти же признаки проявляются и при неисправностях других элементов топливной системы.

Прежде чем приступить к диагностике или замене бензонасоса, следует убедиться в том, что:

• топливный фильтр тонкой очистки не засорён (его меняют через каждые 7 тыс. км пробега);
• форсунки и регулятор давления топлива работают в штатном режиме;
• исправны датчики массового расхода воздуха, положения дроссельной заслонки, количества кислорода.

Если обнаруженная неисправность сопровождается загоранием лампы «CHECK» на приборной панели, следует установить код ошибки и расшифровать его.

Описание бензонасоса ВАЗ-2115 инжектора

В современных автомобилях в основном используется инжекторная силовая установка. Карбюраторный двигатель имеет меньшую эффективность, поэтому практически уже не производится.

Бензонасос установлен на автомобиле ВАЗ-2115 непосредственно в баке для горючего. При его помощи удается создать внутри топливной системы давление в пределах восьми атмосфер. В час топливный насос в состоянии прокачать 80 литров бензина. Недостатком этого элемента, питающего двигатель на 8 клапанов, принято считать слабую устойчивость к примесям, содержащимся в горючем. Также нельзя его включать, если в баке отсутствует топливо.

Когда этот модуль приходит в негодность – автомобильный двигатель не запустится.

Устройство

В ВАЗ-2115 система подачи горючего содержит такие узлы:

• рампа;
• топливопровод;
• фильтр;
• блок управления;
• топливные форсунки.

Сам же топливный модуль включает в себя:

• датчик уровня бензина;
• бензонасос;
• поплавок;
• фильтр первичной очистки.

Сетка последнего находится непосредственно на всасывающем отверстии насоса. Она достаточно хорошо избавляет горючее от загрязнений, наличие которых существенным образом сокращает срок службы всей системы в целом.

Помимо того, в бензопроводе также имеется и фильтр, обеспечивающий тонкую очистку горючего.

Как проверить работоспособность бензонасоса

Зачастую в тех проблемах, в которых автовладелец винит бензонасос, виноваты другие элементы топливной системы. Чтобы установить факт выхода из строя бензонасоса, потребуется знать причины, почему он может сломаться.

Причины неисправностей работы бензонасоса

Чаще всего устройство может выходить из строя во время движения транспортного средства. Бензонасос может просто отказаться перекачивать топливо из бака к двигателю либо же образуется течь, из-за которой работоспособность устройства нарушается. В случае прекращения подачи питания насос полностью прекращает свою работу.

К основным причинам неисправностей бензонасоса можно отнести следующие:

• отсутствие герметичности в самом устройстве насоса (течь);

• повреждение поверхностей мембран;

• израсходовался ресурс моторчика насоса;

• окислились контакты;

• проблемы в проводке или реле;

• грязь и мусор в топливном баке, которые вместе с бензином попадают в насос.

Как видите, причин выхода из строя бензонасоса может быть множество.

Отложение грязи на сетке фильтра — из распространённых причин неисправностей топливного насоса

Признаки неисправности

Существует всего четыре основных признака, по которым можно без специальных приспособлений диагностировать неисправности в работе бензонасоса:

1. Автомобиль просто не заводится. Разумеется, мотор может не функционировать и по ряду других причин, однако, прежде всего потребуется проверить работоспособность самого топливного насоса.

2. После того как автомобиль завёлся, характерное жужжания бензонасоса неслышно. Жужжание должно быть отчётливо слышимо в задней части салона, так как бензонасос располагается под задними сидениями.

3. В последнее время стали наблюдаться перебои в работе силового агрегата: мотор заводится не с первого раза, во время движения слышно, как напрягается двигатель.

4. Автомобиль при езде на небольшой скорости начинает дёргаться.

Как заменить бензонасос Ваз 2114

Кратко о том, как поменять бензонасос на Ваз 2114, в зависимости от модификации. Замена выполняется легко, как на карбюраторе, так и на инжекторе. У обеих модификаций расположение топливного насоса одинаковое.

Пошаговая замена:

• Открываем заднее сиденье, добираясь до лючка бензобака.
• Открываем лючок, очищаем поверхность от грязи.
• Отсоединяем трубки и провода от колбы.
• Откручиваем и вытаскиваем топливную колбу.
• Разбираем ее на столе, меняя бензонасос
• Собираем всё обратно.

Перед установкой необходимо разобраться, как заменить сетку бензонасоса Ваз 2114. Для этого понадобится трещетка с головкой на “10” и плоская отвертка.

Сначала нужно снять стопорное кольцо и приподнять крышку бензонасоса чтобы отключить штекер. Поплавок при замене сеточки тоже можно на время снять, чтобы не сломать крепежи.

Демонтируем стакан с 3 защелок и тянем его вниз. После этого откроется доступ к фильтру (сетке).

Далее в нашем фотоотчете более детальная инструкция.

Топливный насос на данном автомобиле находится в баке. Для его замены будем залазить под заднее сиденье.

Чтобы откинуть сиденье необходимо потянуть за ту часть сиденья, которая находится со стороны спинки сиденья.

Лючок для доступа в топливный бак находится по стрелке. В обесшумке сделаны надрезы для свободного доступа к баку.

Отодвигаем обесшумку и откручиваем отверткой два шурупа крепления крышки лючка бензобака.

Теперь нам необходимо удалить всю грязь вокруг топливной колбы. Мы воспользовались воздухом из компрессора и под небольшим давлением выдували, стараясь не напылить в салоне автомобиля.

Теперь мы можем отсоединить топливные трубки и электроразъем. Трубки снимаются при надавливании на пластиковые фиксаторы по бокам.

Откручивам восемь гаек крепления топливной колбы.

Отводим в сторону провода, трубки и вытягиваем топливную колбу. Необходимо заранее приготовить обрезанную канистру или другую, аналогичную емкость, так как топливная колба будет наполнена бензином.

Теперь на столе приступаем к разбору топливной колбы и замене топливного насоса. Первым делом отверткой поддеваем и снимаем стопорное кольцо указанное на фото.

Нажимаем одновременно на три фиксатора указанные на фото. и тянем верхнюю часть колбы пытаясь рассоединить её.

Отсоединяем все провода и электроразъемы указанные на фото. и вытаскиваем внутреннюю часть в которой находится топливный насос.

Теперь когда колба разсоединена у нас есть доступ к насосу. Отверткой поддеваем и отсоединяем фильтр грубой очистки.

Отгибаем руками два фиксатор топливного насоса и вытаскиваем его из пластика.

Для замены насоса нам необходимо отсоединить шланг указанный стрелкой. Для облегчения снятия шланга можно воспользоваться феном, прогреть шлангу, смягчая её, а потом отверткой поддеть и снять шланг.

Сравниваем снятый насос с новым.

Одеваем шланг на насос и фиксируем её обычным хомутом. Для лучшей обжимки хомута также рекомендуем воспользоваться феном.

Одеваем на новый насос пластиковый кожух и фильтр.

Перед обратной сборкой необходимо очистить корпус от грязи, вымыть бензином и выдуть воздухом весь мусор.

Собираем колбу в обратном порядке разбора.

Не забываем обратно установить стопорное кольцо.

Опускаем собранную топливную колбу в бак.

Чтобы не перепутать правильное положение для установки, на корпусе колбы есть специальный флажок, который должен встать на свое место.

Устанавливаем прижимную пластину и прикручиваем все гайки крепления, не забыв подключить проводок массы.

Подсоединяем обратно трубки и разъем.

Отсутствует масса или плюс?

Топливный насос «четырки» работает от электричества. Поэтому, если не идёт питание на бензонасос ВАЗ 2114, нужно установить, где именно нарушена цепь. Ведь может отсутствовать, как масса, так и плюс.

У автолюбителей иногда возникает вопрос, как проверить питание бензонасоса ВАЗ 2114. Начинать нужно с простого. Для этого необходимо повернуть ключ зажигания и прислушаться, есть ли характерный щелчок. Он знаком каждому водителю. С этим звуком всегда запускается топливный насос.

Если звука не последовало, нужно проверить реле и предохранитель. Они находятся со стороны пассажира, под боковой панелью. Чтобы добраться до электрических элементов, следует снять пластиковую накладку с пассажирской стороны.

Для проверки предохранителя необходимо взять заведомо исправный плавкий элемент и поставить на его место. Если всё заработало, значит, причина была в нём. На неисправность реле может указать отсутствие щелчка при повороте ключа. На этих электроэлементах иногда встречаются внешние повреждения, заметные невооружённым глазом. Но, если и замена реле не помогла, то следует искать причину дальше.

Чтобы понять, почему не идёт питание, необходимо выполнить следующие действия:

• Поднять заднее сидение и найти люк бензобака. Он держится на саморезах;
• После снятия люка будут видны три клеммы, две из которых плюсовые и одна – минусовая;
• Проверяем питание, замыкая концы обоих проводов поочерёдно на плюс и минус. Если лампочка светит, значит, питание есть. При негорящей лампе оно отсутствует.

Если лампа горит,  а насос не функционирует, нужно проверить напряжение. Для запуска бензинового насоса ВАЗ 2114 необходимо напряжение 10 вольт и более. Измерения проводятся тестером в режиме вольтметра.

Пониженное напряжение указывает на:

• Разряд аккумулятора. Поэтому нужно проверить уровень его заряда;
• Проблемы с генератором. Но они обычно сопровождаются рядом симптомов, которые должны были быть замечены ранее;
• Окисление разъёмов. Это можно заметить при визуальном осмотре. Очистка легко решит эту проблему;
• Обрыв проводки. Её придётся прозванивать тестером, чтобы найти место повреждения. Если самостоятельно найти обрыв сложно, следует обратиться в автосервис.

Если предохранитель и реле исправны, напряжение нормальное и нет обрывов, следует проверить бензонасос. Эта деталь не ремонтируется. В случае поломки, её меняют. Также нельзя исключать блокировку насоса автосигнализацией или подобным дополнительным оборудованием, если оно установлено. Проверку таких устройств лучше доверить автоэлектрику.

Отсутствует плюс

Основными причинами отсутствия плюса могут быть такие, как:

• Неисправность предохранителя или реле. Как проверить, было описано выше. При выходе из строя этих деталей достаточно просто заменить их;
• Окислены или повреждены контакты. Увидеть это можно невооружённым глазом. После очистки от загрязнений, топливный насос должен заработать;
• Обрыв проводки. Необходимо найти место обрыва и устранить его;
• Блок управления двигателем блокирует бензонасос. Могут присутствовать различные ошибки на бортовом компьютере или при диагностике сканером, а также иные симптомы некорректной работы;
• Неправильно работает автосигнализация блокирует насос.

Большинство неполадок легко обнаружить и устранить самостоятельно. Но последние две требуют вмешательства грамотного автоэлектрика. Ремонт своими руками лишь усугубит проблему.

Проверка электрической цепи

В случае неработоспособности (отсутствие подачи топлива) электросхема бензонасоса ВАЗ 2114 требует проверки. Алгоритм действий следующий:

• При включении зажигания должен быть слышен щелчок реле, если его нет, то либо неисправно реле, либо нарушен контакт;
• При нормальном срабатывании проверяют целостность предохранителя, а в случае его перегорания заменяют на исправный с номиналом 15 А;
• Исправность реле можно проверить, замкнув кусочком провода гнезда, к которым подходят провода серого и розового цветов.

При нормальной работе в салоне должен быть отчетливо слышен звук двигателя насоса. Если неисправность не устранена, необходимо обеспечить доступ к насосному блоку, который расположен под задним сиденьем с правой стороны. Подняв сиденье, и отогнув обшивку, можно увидеть лючок, который крепится двумя саморезами. Сняв люк, получаем доступ к бензонасосу. Далее проверяем таким образом:

• Отсоединяют фишку от блока;
• Проверяют омметром целостность черного провода с серой полосой. Его сопротивление должно быть близким к нулю.
• Подсоединяют вольтметр к серому и черному с серой полосой проводам. При включении зажигания вольтметр должен показывать напряжение аккумуляторной батареи.

Если напряжение сильно занижено, то причин при исправном проводе массы две:

• Подгорание контактной группы реле;
• Обрыв провода питания.

Реле проверяют установкой перемычки, а провод прозванивают омметром при выключенном зажигании. Для этого потребуется отрезок любого проводника длиной около двух метров. Дополнительный провод подключают в гнездо реле к клемме с серым проводом. Второй конец провода подключают к одному из щупов вольтметра. Вторым щупом касаются гнезда с серым проводом на фишке жгута насоса. Как и в случае с проводом массы, сопротивление должно быть близким к нулю. Практика показывает, что наиболее частой причиной отказа работы является ненадежное крепление провода массы к кузову автомобиля. Для доступа к креплению нужно снять облицовку консоли вблизи рукоятки стояночного тормоза. Клемма провода прикручена к корпусу при помощи самореза. В результате неполной затяжки контакт ослабевает и подгорает. Следует выкрутить саморез, тщательно очистить место контакта и надежно закрепить клемму.

Выбор и замена топливного насоса

Российские автовладельцы отдают предпочтение бензонасосам фирмы BOSH. Покупать новый насос следует только в специализированных магазинах. Оригинальный товар должен быть упакован в плотную полиэтиленовую плёнку, заполненную специальным консервирующим маслом. При этом фирменный насос BOSH не может стоить дешевле 2 тыс. рублей.

Видео: как отличить оригинал от подделки

Для замены электрического бензонасоса на ВАЗ 2114/2115 понадобятся:

1. отвёртка с крестообразной битой;
2. тонкая шлицевая отвёртка;
3. ключ или головка на 7;
4. ключ на 10;
5. ключ на 17.

Видео: демонтаж топливного насоса

Последовательность действий следующая:

• С помощью ключа на 10 снимите минусовую клемму с аккумулятора.
• Откройте пробку бензобака для снижения в нём давления.
• Снимите подушку заднего сиденья и отогните ковролин и звукоизоляцию.

Лючок топливного модуля расположен под задним сиденьем

• Отвёрткой открутите два шурупа крепления лючка топливного модуля и снимите его.
• Отсоедините разъём питания.

Отсоединение электрического разъема от топливного модуля

Ключом на 17 открутите гайки на трубках топливопроводов. Отсоединяем трубки от штуцеров и разводим их в стороны.

Ключом на 17 открутите гайки на трубках топливопроводов

Головкой на 7 открутите восемь гаек крепления крышки топливного модуля.

Головкой на 7 открутите восемь гаек крепления крышки модуля

Снимите прижимное кольцо и извлеките топливный модуль.

Извлечение топливного модуля из бензобака

• Тонкой шлицевой отвёрткой отсоедините топливный фильтр грубой очистки.
• Этой же отвёрткой снимите стопорные кольца на направляющих стакана.

При помощи отвёртки снимите стопорные кольца с направляющих

Отсоедините топливные трубки от штуцеров крышки.

Топливные трубки будет проще отсоединить, если их нагреть

• Отсоедините электрический разъём.
• Снимите стакан с направляющих.

Отсоединив трубки и провода, снимите стакан с направляющих

Шлицевой отвёрткой отведите защёлки, фиксирующие электробензонасос, в стороны и извлеките его.

Чтобы снять бензонасос, необходимо развести защелки в стороны

1. Установите новый насос.
2. Повторите все операции в обратном порядке.

Если при разборке топливного модуля обнаружилось, что фильтр грубой очистки засорён, его следует заменить. Замене также подлежит и датчик уровня топлива с поплавком, если показания на передней панели не соответствуют действительности.

Таким образом, провести диагностику и заменить топливный насос автомобиля ВАЗ 2114/2115 довольно просто. А для того, чтобы насос служил долго, всегда заправляйтесь только качественным бензином.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Рекомендуем прочитать:

Ваз 2114 на двери

ВАЗ 2111 не работает бензонасос, причины неисправности

Как на ваз 2121 натянуть цепь, замена натяжителя цепи, когда нужно менять

ВАЗ 2107 рулевой маятник на подшипниках — замена

Регулировка клапанов на ваз 2101

Как проверить утечку тока на автомобиле ваз 2110 мультиметром

Ваз 2107 плохо набирает обороты карбюратор

Ваз 2114 как настроить сцепление на

Проверка предохранителя

Перегорание предохранителей ЭБН – явление нередкое в цепи погружного бензонасоса. Причин, которые приводят это защитное устройство в негодность, несколько, и прежде чем устанавливать новый предохранитель, необходимо их устранить:

• Замыкание в электрической цепи происходит по причине перетирания изоляции проводов (редко), и вследствие прогорания проводки из-за слабых контактов. Это случается гораздо чаще;
• Выход из строя реле бензонасоса увеличивает нагрузку на предохранитель;
• Низкое качество самого предохранителя. Не стоит экономить на коммутационных приспособлениях. Эти маленькие детальки стоят недорого, и экономия окажется незначительной. Поэтому, выбирая предохранители, следует отдавать предпочтение известным и проверенным производителям. Нельзя также ставить предохранители с меньшей силой тока, чем это предписано автопроизводителем. Сила тока указывается на коробке монтажного блока. Для бензонасоса выбирают предохранитель 15А.

Как заменить бензонасос, он же топливный насос на ВАЗ 2114?

Есть два способа снижения давления в системе, первый способ да даже скорее всего не способ а просто стечение времени, то есть если автомобиль простоит на одном месте не заводясь примерно 2-3 часа и выше, то давление в системе топлива снизится и в связи с этим при отсоединении топливопроводов уже не будет брызгать на вас сильная струя топлива из них.

Второй способ тоже очень простой, для осуществления этого способа сперва разыщите в своём автомобиле диагностическую колодку, в которой располагается всего три предохранителя, один из которых предохранитель бензонасоса (Он указан под f3), так вот снимите данный предохранитель и после чего заведите машину, и дайте ей поработать некоторое время пока она не заглохнет, а после того как она заглохнет установите данный предохранитель на своё место и перейдите к снятию бензонасоса!

Есть ещё один заключительный способ при помощи которого тоже можно стравить давление из системы.

Снятие:

1) В самом начале операции отсоедините клему «-» от вывода аккумуляторной батареи.

2) Затем поднимите нижнюю подушку заднего сиденья, разыскав для этого язычок благодаря которому и можно поднять её.

3) После того как сиденье у вас будет откинуто, разыщите под ним люк бензонасоса, который вам нужно будет снять отвернув для этого две гайки его крепления.

4) Далее возьмите одной рукой за колодку проводов, а другой за разъём и вследствие чего разъедините их между собой отогнув для этого боковой фиксатор который их крепит. (Фиксатор крепления указан стрелкой)

5) Следом отверните две гайки которые крепят топливопровод или топливные трубки (кому как удобнее) к насосу, а после отворачивания аккуратно отсоедините данные трубки от него.

6) Теперь когда топливопроводные трубки будут отсоединены, тогда возьмите в руки гаечный ключи или удлинитель с головкой, и с его помощью отверните все гайки которые крепят топливный насос к кузову автомобиля.

7) Когда гайки будут откручены, подденьте прижимное кольцо аккуратно отвёрткой и после чего снимите его и отложите в сторонку.

8) После чего извлеките двумя руками топливный насос из бака автомобиля.

9) И в завершение после снятия бензонасоса, снимите резиновое уплотнительное кольцо со всех шпилек.

Установка: Установка нового насоса, происходит в обратном порядке снятию.

Популярные поломки

Проблемы с топливным насосом могут возникать по нескольким причинам. Потому ваша первоочередная задача — определить источник неполадок. Таковыми могут оказаться:

• Предохранитель топливной помпы;
• Реле топливного насоса;
• Масса помпы;
• Моторчик;
• Контакты;
• Сам насос.

Если один из этих элементов выходит из строя, он может застопорить нормальную функциональность всего модуля.

Рассмотрим ситуации с каждым из указанных элементов топливного модуля более подробно.

Давление

Что вообще собой представляет топливный насос? Это элемент топливной системы, который за счет давление пропускает горючее. Потому если сделать замеры давления, можно получить ответы на многие вопросы.

Приведем пример нормальных показателей давления при проверке в тех или иных режимах.

Режим проверки

Нормальный показатель

На холостых оборотах

Без трубки регулятора давления

При пережатом сливе

При нажатии на педаль газа

Замерять советуем при малом диапазоне атмосфер на манометре (до 7 атм). Это позволит свести погрешности к минимуму. Наличие у вас под рукой манометра позволит существенно сэкономить на профессиональной диагностике.

Контакты

Бензонасос включает в себя три проводка:

• Плюсовой (положительный);
• Минусовой (отрицательный);
• Показатель уровня топлива.

Так что отказ в работе помпы может возникнуть из-за банального нарушения целостности проводов. Так что если проверка давления показала норму, тогда обязательно изучаем состояние проводку.

Для проверки вам потребуется лампа на 12В, которую закрепляют на внешние разъемы насоса положительными и отрицательными контактами. Поверните ключ зажигания. Если при этом лампа моргнула, контакт присутствует. В этом случае придется проверить состояние внутренних контактов.

Проверка контактов

Моторчик

Если давление и проводка в норме, попробуем проверить исправность моторчика. Именно этот элемент отвечает за прогон топлива по системе.

• Для его проверки потребуется та же лампа на 12В;
• Закрепите ее на любой клемме мотора;
• Поверните ключ зажигания;
• Если лампа заморгала, придется избавиться от моторчика и приобрести новый.

МоторчикНе делайте поспешных выводов. Перед проверкой посмотрите, в каком состоянии находятся клеммы, проводка моторчика.

Масса топливной помпы

С контактами все хорошо, но датчик уровня топлива может выдавать некорректную информацию. В этом случае непременно нужно проверить масса насоса, отвечающего за перегон топлива.

Часто оказывается, что после длительной эксплуатации или поездке по сложным дорожным участкам, масса просто теряет прочность крепления. Соответственно, если масса отвалилась, работать насос не сможет.

Масса крепится на насос под торпедо в районе ручного тормоза. Потому когда водитель включает ручник, есть вероятность задеть контакт массы, из-за чего он и отвалится.

Вернуть массу на место не так сложно. Проблематику вызывает путь к ней. Вам придется:

• Добраться к днищу через салон;
• Убрать пластик под ручником;
• Снять напольное покрытие;
• Достать контакты заземления;
• Прочистить;
• Закрепить на бензонасосе максимально прочно.

Реле топливного насоса располагается ровно там же, где и масса. Потому с поиском проблем возникнуть не должно.

При идеально работающей системе топливоподачи, во время включения зажигания реле за мгновение создает давление внутри системы, после чего отключается.

Если же данный процесс нарушен, вам придется:

• Поднять переднюю облицовочную панель, которая закрывает контакты аудиосистемы и кондиционера;
• Взглянуть со стороны переднего пассажира;
• Отыскать три реле;
• Самое нижнее из них — это наше искомое реле от насоса;
• Поверните ключ зажигания;
• Если от реле услышите характерный щелчок, оно исправно;
• При отсутствии щелчка проверьте контакты. Причина или в них, либо в вышедшем из строя реле.

Предохранитель

Остается только проверить состояние предохранителя. Этот этап позволит убедиться в том, кто же истинный виновник проблем — сам насос или его предохранитель.

Расположение предохранителя

1. Добраться до предохранителя так же просто, как и к реле — через капот или изнутри. Первый вариант предпочтительнее.
2. Поднимите капот, посмотрите в зону около лобового стекла.
3. Там располагается ящик темного цвета, непосредственно на электронном блоке управления двигателем.
4. Откройте ящик и отыщите внутри него самый верхний предохранитель.
5. Он имеет силу тока 15А, а также надпись на английском языке — Fuel Pump, то есть топливный насос.
6. Изучите его внешнее состояние, достав из короба.
7. Если контакты целые, тогда все с предохранителем нормально.
8. Если явно заметны перегоревшие контакты, позаботьтесь о покупке нового устройства. Его цена доступная, потому с поиском и заменой проблем возникнуть не должно.
