Не включается вентилятор охлаждения

Не включается вентилятор охлаждения

Сообщение *Антон* » Сб фев 06, 2016 20:06

Пересмотрел все 29 страниц этой главы форума, совпадений симптомов не нашел. Итак: 2,5 ткм назад, где то через 10 минут толкания в пробке, стрелка температуры прыжком легла в красную зону, замигали все ахтунги на приборке. Постоял с открытым капотом, через 5мин завел, стрелка вернулась на 90. Остаток пробки протыркался с периодическим опусканием окна и печкой на всю, далее все было в штатном режиме

Через 2 дня опять поехал в Москву, кстати на замену МСК к Viento, в пробке в балашихе пережил такую же ситуацию. Подключили комп, ошибок с неисправностями чего либо не выявили.

Пока не было пробок, проблем не испытывал. И вот уже сегодня опять тыркался в пробке, заметил, что стала расти температура, но уже плавно очень. Понижал ее печкой несколько раз. В итоге парканулся, капот поднял, погазовал хорошенько, и заметил- вообще не включается вентилятор охлаждения. Дождался, пока стрелка дойдет до края красной зоны, и последние миллиметры стрелка преодолела прыжком вправо, с включением ахтунгов. Остыв, доехал до дома без пробок.

При заводе и прогреве все штатно, плавно доходит до 90. При обычном движении все норм. Уровень ОЖ на прогретом между Min и Max. Траблы начинались во всех случаях именно минут через 10 в пробке! Верхний патрубок горячий, до нижнего не дотянулся. Хз как это сделать, не уделавшись по пояс )))) завтра попробую еще раз

Поможет ли замена ДОЖ ? Есть ли связь у него с вентилятором? Кажется подозрительным поведение стрелки. 2 недели назад я был уверен в проблеме именно ДОЖ, а щас вот еще и вентилятор, и уже плавный рост

Предохранители Peugeot 308

Электрика Пежо 308 имеет однопроводную схему компоновки: отрицательный выход всех потребителей электроэнергии замкнут на «массу», положительный несёт на себе кузовная часть автомобиля. Электроцепь электронной системы управления двигателем представлена в виде многопроводной схемы и подключена к «массе» через главный блок. Во время работы двигателя питание всех потребителей происходит от генератора, при неработающем двигателе – от аккумуляторной батареи. Отличительная особенность устройства электрооборудования Пежо заключается в подключении важнейших узлов через отдельный блок управления в салоне, в схему которого входит также противоугонный комплекс.

Предохранители Peugeot 308 (T7)

Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. На автомобиле установлены три монтажных блока с плавкими предохранителями: два в моторном отсеке и один в салоне под панелью приборов.

Расположение и назначение предохранителей в монтажном блоке, размещенном в моторном отсеке, показано на рисунке и таблице ниже.

Назначение предохранителей и плавких вставок в монтажном блоке, расположенном в моторном отсеке
№	Номер предохранителя в руководстве по эксплуатации	Сила тока, А	Цвет предохранителя	Цепь нагрузки
1	F10	30	Зеленый	Компоненты системы электронного управления бензиновым двигателем: катушки зажигания, электромагнитные клапаны, датчики концентрации кислорода, форсунки, элементы системы подогрева, топливный насос, электронный термостат; дизельным двигателем: электромагнитные клапаны, элементы системы подогрева
2	F20	10	Красный	Электронный термостат, электромагнитные клапаны системы регулирования топливоподачи, электромагнитный клапан системы регулирования давления турбонаддува (дизельный двигатель), датчик уровня охлаждающей жидкости (дизельный двигатель)
3	F19	15	Синий	Подогреватель масляных паров (1,4 л 16V и 1,6 л VT 16V), электромагнитный клапан адсорбера (1,4 л 16V и 1,6 л VTi 16V), датчики концентрации кислорода (бензиновый двигатель), электромагнитные клапаны системы охлаждения воздуха (дизельный двигатель)
4	F18	15	Синий	Правая фара (ближний свет)
5	F17	15	Синий	Левая фара (ближний свет)
6	F16	10	Красный	Левая фара (дальний свет)
7	F15	10	Красный	Правая фара (дальний свет)
8	F4	20	Желтый	Омыватель фар
9	F2	15	Синий	Звуковой сигнал
10	F10	10	Красный	Диагностический разъем, фары с направленным светораспределением, датчик расхода воздуха (дизельный двигатель), насос для подачи присадки в сажевый фильтр (дизельный двигатель)
11	F21	10	Красный	Цепь датчика скорости движения автомобиля, ЭБУ систем ABS/ESP
12	F7	5	Коричневый	Питание реле вентилятора системы охлаждения двигателя, выключатель реле системы Valvetronic (1,4 л 16V и 1,6 л VTi 16V), охлаждение турбонаддува (1,6 л THP 16V), датчик расхода воздуха (1,6 л HDI 16V)
13	F12	10	Красный	ЭБУ усилителя рулевого управления, автоматическая коробка передач, датчик уровня охлаждающей жидкости
14	F8	30	Зеленый	Малая/большая скорость работы очистителя ветрового стекла
15	F14	25	Белый	Выключатель стартера
16	F3	30	Зеленый	Электромагнитный клапан давления турбонаддува
17	F13	10	Красный	Омыватель переднего и заднего стекол
18	F11	40	Красный	Питание интеллектуального коммутационного блока («+» от замка зажигания)
19	F1	40	Красный	Электровентилятор системы кондиционирования
20	F5	20	Желтый	Питание ЭБУ двигателя, электроклапаны насос-форсунки и система рециркуляции отработавших газов EGR (на двигателе 2,0 л HDI 16V), форсунки (на двигателе 2,0 л HDI 16V)
21	F6	15	Синий	Электромагнитные клапаны адсорбера, электрический редукционный клапан системы турбонаддува (двигатель 1,6 л THP 16V), подогреватель масляных паров (1,6 л THP 16V), подогреватель дизельного топлива (1,6 л HDI 16V)

Кроме того, блок предохранителей и плавких вставок установлен на пластмассовом держателе над клеммой «плюс» аккумуляторной батареи в моторном отсеке.

Назначение предохранителей и плавких вставок в монтажном блоке, расположенном на клемме «плюс» аккумуляторной батареи
№	Номер предохранителя в руководстве по эксплуатации	Сила тока, А	Цвет предохранителя	Цепь нагрузки
1	F1	15	Синий	Коробка передач (секвентальная или автоматическая)
2	F2	15	Синий	Диагностический разъем, дневные ходовые огни
3	F3	5	Коричневый	Двухфункциональный контактор тормозной системы
4	E4	—	—	Резерв
5	F10	80	—	Электронасос гидроусилителя рулевого управления
6	F9	70	—	ЭБУ системы подогрева (дизельный двигатель)
7	F8	100	—	Блок коммутатора и системы защиты
8	F7	—	—	Резерв
9	F6	30	—	Электронасос секвентальной коробки передач
10	F5	30	—	Электродвигатель системы Valvetronic (1,6 л THP 16V)

Расположение предохранителей в монтажном блоке в салоне автомобиля.

Источник

Блок предохранителей

Нынешняя конфигурация Peugeot 308 сложилась в 2010 году с появлением второго поколения модели. Она включает основной салонный блок и расположенный в моторном отсеке. Место каждого из них типично и обнаружить их будет легко благодаря выделяющемуся крепежному болту по центру.

Если салонный блок отвечает за такие системы, как BSM и AKPP, то занимающие подкапотное пространство (которых четыре) — за бесперебойную работу силовой установки и фар. Понять расположение каждого предохранителя и его назначение, а также нахождение можно с помощью обозначений на схеме, а также посмотрев на фото.

В салоне

Считается основным, поскольку в нем находится самое большое количество плавких элементов — 21. С 2011 года несколько поменялась схема их расположения, но в целом, принципиальной разницы между двумя поколениями Пежо 308 нет. Именно тут находятся плавкие элементы, отвечающие за топливный насос, ближний свет, работу замков и салонного освещения.

Под капотом

В моторном отсеке расположились четыре блока — до 2009 включительно их было меньше. Здесь находятся предохранители, ответственные за работу силовой установки, включая ее охлаждение. Их можно найти слева от аккумулятора.

Не работает омыватель — проверь предохранитель

Неисправности насоса омывателя могут носить как механический, так и электрический характер. К последним относятся отсутствие контакта на клеммах электродвигателя насоса и перегоревший предохранитель. Кстати, предохранитель может сгореть в том случае, когда вращение крыльчатки насоса заблокировано замёрзшей жидкостью. Предохранитель находится под капотом в блоке реле и предохранителей.

Расположение предохранителя омывателя.

На схемах (для Пежо 308 выпуска после 2008 года ) он обозначен F3 номиналом 10А . Крайне не рекомендуется устанавливать предохранитель большего номинала. Если он часто перегорает, проблема в электродвигателе или электрической цепи.

Таблица с указанием номинала и цепи, которую защищает предохранитель.

Кстати, можно не спешить покупать новый предохранитель — в салоне есть комплект запасных, на передней панели под крышкой с водительской стороны в районе гидрокорректора фар.

Предохранители в салоне пежо 308

Этот блок предохранителей расположен под панелью приборов (с левой стороны).

p, blockquote 25,0,0,0,0 —>

p, blockquote 26,0,0,0,0 —>

Вариант 1 (1 поколение)

p, blockquote 27,0,0,0,0 —>

Схема

p, blockquote 28,0,0,0,0 —>

p, blockquote 29,0,0,0,0 —>

Расшифровка

p, blockquote 30,0,0,1,0 —>

F11	15	Цепь малого тока замка зажигания
F6	30	Задние стеклоподъемники
F15	30	Запирание замков и суперблокировка
F5	30	Передние стеклоподъемники, питание, приводы складных зеркал заднего вида, шторка панорамной крыши
F10	15	|Подрулевые переключатели, сирена охранной сигнализации, ЭБУ системы охранной сигнализации
F8	20	Аудиосистема, радиотелефон, CD-чейнджер, многофункциональный дисплей, система контроля давления воздуха в шинах
F7	5	Передний и задний плафоны, плафоны индивидуального освещения, задние спот-плафоны, под­светка зеркал на противосолнечных козырьках, подсветка вещевого ящика, переносная лампа
F14	15	Многофункциональный дисплей, усилитель, устройство Hands free, датчик дождя/освещенности, ЭБУ системы предупреждения при заезде на стоянку (парктроник), коммутационный блок прице­па, система предупреждения о непреднамеренном пересечении линии дорожной разметки
F9	30	Розетка 12 В передняя, предохранитель прикуривателя
F12	15	Комбинация приборов, панель сигнальных ламп ремня и подушки безопасности переднего пасса­жира, кондиционер, блок памяти сиденья водителя, выключатели в зоне сидений 2-го ряда, мо­дуль учебного автомобиля
F13	5	Электронный блок системы управления двигателем, подушки безопасности, рычаг селектора секвентальной автоматической коробки передач
F3	5	ЭБУ подушек безопасности и пиротехнических преднатяжителей
F4	10	Контактор педали сцепления и двухфункциональный контактор тормозной системы, внутрисалон­ное светочувствительное зеркало заднего вида, кондиционер воздуха, датчик положения рулевого колеса, автоматическая коробка передач, коммутационный блок системы защиты
F1	15	Очиститель заднего стекла
F17	40	Обогрев заднего стекла и наружных зеркал заднего вида
SH	—	Шунт PARC

Отдельно размещены следующие элементы:

p, blockquote 32,0,0,0,0 —>

G36 — 30 A Подогрев сидений водителя и пассажира. G37 — 5 A Блок памяти настроек места водителя, регулятор подсветки. G38 — 30 A Блок памяти сиденья водителя. G39 — 30 A Цепь питания коммутационного блока прицепа. G40 — 30 A Усилитель Hi-Fi.

p, blockquote 33,0,0,0,0 —>

Вариант 2 (2 поколение)

p, blockquote 34,0,0,0,0 —>

Общая схема

p, blockquote 35,0,0,0,0 —>

p, blockquote 36,0,0,0,0 —>

Обозначение

p, blockquote 37,0,0,0,0 —>

• F1 15 A Очиститель заднего стекла.
• F2 30 А Масса системы запирания замков и суперблокировки.
• F3 5 A ЭБУ подушек безопасности и пиронатяжителей.
• F4 10 A Контактор педали сцепления и двухфункциональный контактор тормозной системы, внутри салонное светочувствительное зеркало заднего вида, кондиционер воздуха, датчик положения рулевого колеса, автоматическая коробка передач, блок коммутатора и системы защиты.
• F5 30 A Передние импульсные стеклоподъемники, питание привода складных зеркал заднего вида, шторка панорамной крыши.
• F6 30 A Задние импульсные стеклоподъемники, коммутационный блок прицепа.
• F7 5 A Передний и задний плафоны, плафоны индивидуального освещения, задние спот-плафоны, подсветка зеркал на противосолнечных козырьках, подсветка перчаточного ящика, переносная лампа.
• F8 20 A Автомагнитола, радиотелефон, CD-чейнджер, многофункциональный дисплей, контроль давления воздуха в шинах.
• F9 30 A Розетка 12 В передняя.
• F10 15 A Подрулевые переключатели, сирена, ЭБУ охранной сигнализации.
• F11 15 A Цепь слабого тока замка зажигания.
• F12 15 A Комбинация приборов, панель сигнализаторов ремня и подушки безопасности переднего пассажира, кондиционер воздуха, блок памяти сиденья водителя, выключатели в зоне сидений 2го ряда, модуль учебного автомобиля.
• F13 5 A Электронный блок системы управления двигателем, подушки безопасности, рычаг селектора секвентальной автоматической коробки передач, коммутационный блок прицепа.
• F14 15 A Многофункциональный дисплей, усилитель, гарнитура «свободные руки», датчик дождя/освещенности, ЭБУ системы помощи при парковке.
• F15 30 A Система запирания замков и суперблокировки.
• F17 40 A Обогрев заднего стекла и наружных зеркал заднего вида.
• SH — Шунт PARC.

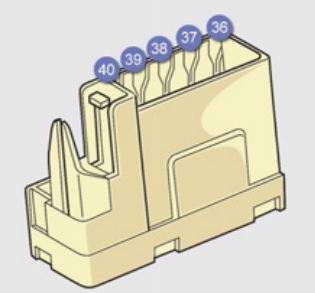

На отдельном элементе находятся следующие предохранители:

p, blockquote 39,0,0,0,0 —>

p, blockquote 40,0,0,0,0 —> p, blockquote 41,0,0,0,1 —>

G36 30 A Подогрев сидений водителя и пассажира. G37 5 A Блок памяти настроек места водителя, регулятор подсветки. G38 30 A Блок памяти сиденья водителя. G39 30 A Цепь питания коммутационного блока прицепа. G40 30 A Усилитель Hi-Fi.

Источник

Порядок замены предохранителей:

Не допускается при замене предохранителей применять временные перемычки – это приводит к поломке остального электрооборудования, а в некоторых случаях к возгоранию. После установки нового предохранителя, либо плавкой вставки, контур цепи тестируют, чтобы убедиться в её работоспособности перед подключением АКБ и запуском двигателя.

Похожее:

1. Предохранители на Ford Mondeo 3Ford Mondeo III – автомобиль производства всемирно известной компании Ford. Данная модель представляет собой среднеразмерное транспортное средство, ставшее популярным среди множества автолюбителей. Как и любой.
2. Предохранители Mazda 626Электрическая цепь любого автомобиля защищена группой защитных элементов. Блоки предохранителей на автомобиле Мазда 626 включают в себя: пластмассовую коробку, предохранители, разъемы и провода. Каждый предохранитель.
3. Предохранители BMW E36BMW E36 – это модифицированная модель 3 серии, производство которой осуществлялось с 1990 по 2000 год. Данный автомобиль пришел на смену BMW E30 и стал.
4. Предохранители Audi 100Автомобили Ауди 100 часто можно встретить на российских автодорогах, несмотря на то, что они имеют довольно приличный стаж эксплуатации. За это время узлы автомобилей износились.

Пежо 308 вентилятор радиатора

Вентилятор служит для обдува радиатора, тем самым снижается температура охлаждающей жидкости, проходящей через него. Если вентилятор не выполняет должным образом свои функции, машина, вернее охлаждающая жидкость ДВС может закипеть. Но к закипанию жидкости может привести не только неисправный вентилятор, а также термостат, предохранители или реле вентилятора.

Итак, вернемся к нашему Пежо. Чтобы проверить систему охлаждения и исправность ее электрической части, нужно выполнить несколько действий.

Реле включения вентилятора на Пежо напоминает реле печки, то есть имеет спираль и терморезистор. Как проверить его работоспособность? Можно снять и прозвонить, но не каждый поймет, как это сделать. Есть способ, который может осуществить каждый. Итак, снимаем (разъединяем) клемму проводов от вентилятора. Добраться до разъема можно снизу, сняв передний пыльник.

Подсоединяем лампочку , лучше помощнее (почему, поймете из дальнейшего описания). Заводим машину и ждем включения первой скорости вентилятора Пежо. Пока ждем вентилятор, параллельно следим за работой термостата. А именно: периодически трогаем нижний патрубок радиатора. Как только он станет нагреваться, значит, термостат открылся. Если этого не произошло, его нужно заменить. Для справки: термостат служит неким краном, который открывает большой круг системы охлаждения, через радиатор. Малым считается – двигатель + радиатор печки. На нашем Пежо 308 термостат оказался исправным.

Возвращаемся к вентилятору радиатора. Машина работает, температура охлаждающей жидкости поднимается. По прибору температуры на приборной панели автомобиля сложно (даже невозможно) определить точную температуру охлаждающей жидкости на нашем Пежо, поэтому мы подключим сканер.

Если такого нет, нужно быть готовым вовремя заглушить автомобиль. Нам было легче – за температурой мы следили через сканер – компьютер. При температуре 110 градусов вентилятор, а вернее подключенная лампочка не сработала. Взяли тестор напряжения 0 Вольт. Заключение: выход из строя реле вентилятора Пежо. Оно кстати находится там же, где и разъем вентилятора.

Крепится одним винтом.

Меняем реле, будучи уверены, что Пежо 308 починена, подключаем вентилятор, заводим и ждем, когда он сработает. Результат – 0, вентилятор не крутится. Проверяем его, подключив напрямую – работает. Тестером проверяем напряжение, подаваемое на вентилятор – норма 12 вольт. Но тут вспоминаем про лампочку, подсоединяем – не горит.

Вот оно: напряжение есть, а силы тока недостаточно, чтобы вращать вентилятор. Вердикт: где-то имеется обрыв или плохой контакт.

Прозваниваем массу – норма. Далее лезем в блок предохранителей Пежо 308, расположенную в подкапотном пространстве.

Предохранитель вентилятора радиатора должен быть мощный, а сняв крышку, видим предохранители максимум на 40А. Где спрятан тот, который нам нужен. А спрятан он под верхними. Как добраться до силовых предохранителей на Пежо (думаю, на ситроене аналогичная схема).

Отсоединяем все разъемы с проводами, откручиваем гайку на 10 и снимаем провод.

По бокам цепляем отверткой и отстегиваем защелки. Вытаскиваем вверх площадку с предохранителями.

Предохранитель вентилятора второй слева, вытаскиваем его. Перегорел.

Меняем на новый. Повторяем тест. При нагреве примерно 110 градусов охлаждающей жидкости сработала первая скорость вентилятора радиатора.

Наш Пежо починен, а для вас эпизоды возможных неисправностей системы охлаждения Пежо или Ситроен.

Спасибо за внимание!

Это Вам будет интересно посмотреть.

Источник

Запасные предохранители в Пежо 308 • Авто — клуб Peugeot — Citroen PCA

Если у Вас есть вопрос технического характера, связанный с ремонтом или эксплуатацией авто и вы не знаете в каком из форумов его задать, можете его задать в этом форуме.

Модератор: pegonak

Admin 11 июн 2012, 16:39

Сегодня товарищу и нашему одноклубникуМагогу колхозил ксенон. Решил ему на всякий случай показать где предохранители под капотом и в торпедо и где запасные, так я когда открыл кармашек для запасных предохранителей, офигел и понял, на Пежо 308 французы положили и в край удешевили и явно ставки на нее уже не делают В общем, там где у многих под рулем слева стоит корректор фар или его заглушка, там снимается крышка и под ней в глубине есть блок БСИ. В блоке БСИ есть предохранители как и под капотом, а в крышке, которую сняли есть кармашек в котором должен быть пинцет и запасные предохранители, так вот, пинцет есть, а предохранителей нет Настоятельно рекомендую всем проверить эти кормашки и если нет там предохранителей, срочно купите и вставьте на прозапас, так как не дай бог в дороге чего случиться, а в скрутки тут не поиграешь Какие нужны предохранители:маленькие по амперам — 5, 10, 15, 20, 25.большие по амперам вроде — 30, 40 ( точней, откройте крышку возле аккума и посмотрите какие там большие предохранители, вот их и купите!)Вот фото чтоб вы понимали!



P.S.: Очень надеюсь, что вовремя обнаружил и всех предупредил!!!

У меня на обеих пыжульках все есть

У вас нет необходимых прав для просмотра вложений в этом сообщении.

Admin Администратор Пол: Страна:   Вернуться к началу

Admin 12 июн 2012, 19:31

Народ! Очень интересно как у вас поживают предохранители, если проверите, отпишите и главное для статистики укажите год выпуска, комплектация и какое двигло и коробка!!!!!!

Admin Администратор Пол: Страна:   Вернуться к началу

yur 12 июн 2012, 20:19


sw hdi access, травень ’11

Лише 1 великий червоний запобіжник пінцет

У вас нет необходимых прав для просмотра вложений в этом сообщении.

Последний раз редактировалось yur 12 июн 2012, 20:46, всего редактировалось 1 раз. yur Знаток Пол: Страна:   Вернуться к началу

Вернуться в Общие технические вопросы

Отличия мотора 1.2 Пежо 301,Ситроен c‑elysee и Пежо 208 noName » 07 ноя 2013, 20:06 22 Ответы 2550 Просмотры Последнее сообщение noName 15 ноя 2013, 12:38
Помощь по пежо FromJoker1 » 10 мар 2018, 14:04 0 Ответы 252 Просмотры Последнее сообщение FromJoker1 10 мар 2018, 14:04
Вопросы по Пежо 407 BuHTuK » 05 фев 2013, 19:30 1 Ответы 500 Просмотры Последнее сообщение Al-Chi 06 фев 2013, 09:23
Осторожно, Пежо! Magic_Knight » 03 дек 2009, 22:09 49 Ответы 9463 Просмотры Последнее сообщение Сергей ВХ19 09 дек 2009, 08:55
Полезные ссылки о Пежо 307 NeON » 06 дек 2009, 21:16 0 Ответы 29799 Просмотры Последнее сообщение NeON 06 дек 2009, 21:16

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 1



Peugeot 308 Чёрный › Бортжурнал › Peugeot 308 ошибка p1339, замена катушки, произвольное включение вентилятора на максимальной скорости, богатая смесь.

Очень долго мучался с самопроизвольным включением вентилятора на максимальной скорости. Как известно это аварийный режим авто и включается 2скорость вентилятора но выяснить причину практически нереально(( куча постов где люди меняют все что можно а толку нет.при этом никаких ошибок не висит и не читается.Вообщем я кажется у себя решил эту проблему, а возможно и кому то поможет тоже.В один прекрасный день я еле завел машину она троила и почти не ехала. Первым делом подумал на свечи.оставались старые но хорошие.поменял.результата 0.далее проверил катушки.есть один хороший способ который мне помог.на рабочей машине поочереди отключаем катушки кратковременно.если катушка рабочая то отключив машина начнет задыхаться.втыкаем обратно и так поочереди.вообщем на третьем колодце (считаем справа на лево, что и соответствовало ошибке р1339) ничего не произошло.тоесть катушка убита( можно для убедительности поменять катушки местами и так же поотключать.если катушка неисправна то поставив ее на другую свечу так же при отключении ничего не произойдет. Вообще новая катушка куплена и заменена цена 1150р бош. Машина завелась, не троит а главное произвольных включений вентилятора больше не наблюдалось.значит когда он включался это и были признаки того что катушка умирает, так что возможно проверив их описанным способом можно и не обнаружить что она неисправна.возможно искру она периодически дает.я могу и ошибаться.но так вышло что выявил я эту закономерность лишь после того как катушка умерла.но может кому пригодится, если вдруг включается вентилятор и летом и зимой при любой температуре а ошибок нет и датчик температуры показывает адекватно.то проверьте катушки возможно она умирает. Цена не такая большая, а проблема неприятная и невыявляемая(( я например ездил пол года с постоянно работающем вентилятором и никак не мог решить эту проблему, перечитал все что можно)) кстати вычитал что катушку убивает плохая свеча. Так что вовремя меняйте свечи. Я ставил оригинальные проехал 25тыщ и они были убиты.возможно я упустил свечи а пострадала катушка и двиг в аварийном режиме работал что тоже ничего хорошего. Артикул катушки 0 221 504 470

Предохранители пежо 408 с описанием схем блоков. Предохранитель прикуривателя.

Семейный седан peugeot 408 был представлен на международной авто выставке ещё в 2010 году. А в России началом продаж является 2012 год. Выпускался данный автомобиль так же в 2013, 2014, 2015, 2016, 2017, 2018 годах. Мы предоставляем описание блоков с предохранителями пежо 408 с их схемами, а так же отметим предохранитель отвечающий за прикуриватель.

Блоки под капотом пежо 408

В моторном отсеке расположены два блока с предохранителями.

Основной блок

На рисунке обозначен под цифрой 1 и закрыт защитной крышкой.

Схема

Описание

• F1 — 20A Питание ЭБУ двигателя.
• F2 — 15A Звуковой сигнал.
• F3 — 10A Омыватель ветрового стекла.
• F4 — 20A Омыватель фар.
• F5 — 15A Электромагнитные клапаны разгрузки адсорбера, топливный насос.
• F6 — 10A Цепь датчика скорости движения автомобиля, система ABS/ESC, процессор автоматической коробки передач.
• F7 — 10A Процессор усилителя рулевого управления, тормоз.
• F8 — 25A Выключатель стартера.
• F9 — 10A Датчик уровня охлаждающей жидкости, ручной регулятор фар.
• F10 — 30A Компоненты системы электронного управления двигателем (на бензиновом: катушки зажигания, электромагнитные клапаны, датчики кислорода, форсунки, элементы системы подогрева, топливный насос, электронный термостат).
• F11 — 40A Электровентилятор системы кондиционирования.
• F12 — 30A Малая / большая скорость работы очистителя ветрового стекла.
• F13 — 40A Питание интеллектуального коммутационного блока (замок зажигания).
• F15 — 10A Правая фара дальнего света.
• F16 — 10A Левая фара дальнего света.
• F17 — 15A Левая фара ближнего света.
• F18 — 15A Правая фара ближнего света.
• F19 — 15A Катушка зажигания.
• F21 — 5A Питание реле вентилятора системы охлаждения двигателя.

Предохранители на крышке аккумулятора

Блок предохранителей и плавких вставок находится на клемме аккумуляторной батареи.

Назначение : вариант 1

1	30А Электродвигатель системы Valvetronic (1,6 л ТНР 16V)
2	30А Электро насос секвентальной коробки передач
3	50А Резерв
4	100А Блок коммутатора и системы защиты
5	70А ЭБУ системы подогрева (дизельный двигатель)
6	80А Электронасос гидроусилителя рулевого управления
7	15А Коробка передач (секвентальная или автоматическая)
8	15А Диагностический разъем, дневные ходовые огни
9	5А Двух функциональный контактор тормозной системы
10	Резерв

В зависимости от комплектации, региона продаж и года выпуска возможно различное его исполнение.

Назначение : вариант 1

F1 15 A Автоматическая коробка передач.F2 15 A Диагностический разъем.F3 5 A Контакт стоп-сигнала.F4 5 A Жиклеры с подогревом.

Предохранители в салоне

Блок находится с левой стороны под приборной панелью.

Расположение

Схема

Обозначение

• F2 30 А Система запирания / отпирания замков.
• F3 5 A Процессор подушек безопасности и пиронатяжителей, наружные зеркала.
• F4 10 A Контактор педали сцепления и двух функциональный контактор тормозной системы, кондиционер воздуха, датчик положения рулевого колеса, автоматическая коробка передач, система ESC.
• F5 30 A Передние импульсные стеклоподъемники.
• F6 30 A Задние импульсные стеклоподъемники.
• F7 5 A Передний и задний плафоны, плафоны индивидуального освещения, задние спот-плафоны, подсветка зеркал на противосолнечных козырьках, подсветка перчаточного ящика.
• F8 20 A Автомагнитола, многофункциональный дисплей, предустановленная система для послепродажной установки охранной сигнализации.
• F9 30 A Розетка 12 В передняя, предустановленная система для послепродажной установки автомагнитолы.
• F10 15 A Автоматическая коробка передач, контактор STOP.
• F11 15 A Цепь слабого тока замка зажигания.
• F13 5 A Электронный блок системы управления двигателем.
• F14 15 A Панель приборов, подушки безопасности, климат-контроль, многофункциональный дисплей.
• F15 30 A Система запирания / отпирания замков.
• F17 40 A Обогрев заднего стекла и наружных зеркал заднего вида.

Если после замены перегоревшего предохранителя, прикуриватель так и не заработал. Возможно проблема в проводе. Вот пример того как разобрать само гнездо.

Есть что добавить? Будем рады вашим комментариям.
