5. Замена предохранителей

Электрическое оборудование вашего автомобиля защищено плавкими предохранителями.

При отказе какого-либо прибора освещения, дополнительного оборудования, а также если не работают кнопки управления, проверьте исправность предохранителя соответствующей электрической цепи. Если предохранитель перегорел, внутренний проводник предохранителя будет расплавлен.

Если после замены новый аналогичный предохранитель снова перегорает, то не следует включать соответствующее электрическое оборудование автомобиля. Срочно обратитесь на сервисную станцию официального дилера Mazda для ремонта.

Замена электрических предохранителей

Замена электрических предохранителей во внутреннем блоке (расположен всалоне, рядом с левым торцом панели приборов)

При отказе электрического оборудования прежде всего проверьте исправность электрических предохранителей во внутреннем блоке, который расположен рядом с левым торцом панели приборов.

1. Переключите выключатель зажигания в положение «ОFF» («Выключено») и выключите все бортовые потребители электроэнергии.

2. Откройте крышку блока предохранителей.

3. Выньте предохранитель из гнезда с помощью специальных щипцов, которые расположены в блоке предохранителей вмоторном отсеке.

4. Проверьте состояние предохранителя. Если предохранитель перегорел, замените его новым.

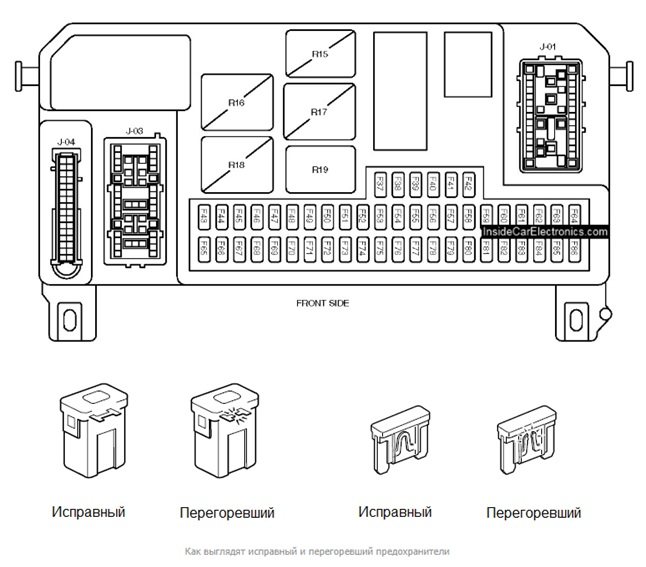

*Исправный предохранительПерегоревший предохранитель*

5. Вставьте в гнездо новый предохранитель, рассчитанный на точно такую же величину номинального электрического тока. Убедитесь в том, что предохранитель надежно зафиксирован в гнезде панели. Если предохранитель не фиксируется вгнезде, обратитесь на сервисную станцию официального дилера Mazda. Если запасной предохранитель требуемого номинала отсутствует, то в качестве временной меры можно взять рассчитанный на такое же значение номинального тока предохранитель, защищающий электрический прибор, который существенно не влияет на функционирование автомобиля (например, предохранитель из гнезда «AUDIO» («Аудиосистема») или «OUTLET» («Электрическая розетка»).

Внимание:

При замене перегоревших предохранителей всегда используйте только оригинальные предохранители Mazda такого же номинала. В противном случае вы можете вывести из строя систему электрического оборудования автомобиля.

6. Установите на место крышку и убедитесь в надежности ее фиксации.

Рекомендации по эксплуатации

1. Заменять электропредохранители можно лишь только на такие же по номиналу. В случае, если будет установлен предохранитель, номинал которого больше того, который стоял ранее, то он не сможет защитить потребитель. Если меньшего, то он скорее всего сразу же перегорит.
2. Раз и навсегда забудьте, о каких либо жучках и металлических перемычках, которые неосмотрительные водители иногда ставят вместо электропредохранителей. В лучшем случае будет испорчен потребитель, в худшем такие действия могут привести к пожару.
3. В бардачке возите комплект защитных элементов различного номинала. Вполне возможно, что какой-либо элемент перегорит, когда вы будете вдалеке от мест их продажи.
4. Часто перегорают элементы при помощи, которых защищены такие потребители как прикуриватель и омыватель фар, поэтому электропредохранители соответствующего номинала должны быть у вас с собой в бардачке или ином месте обязательно.
5. Также предохранитель прикуривателя может перегореть, в случае если в его разъем будет подключено какое-либо несовместимое по мощности оборудование.

Извините, в настоящее время нет доступных опросов.

Основные неисправности электрики

Генератор

Производится разных модификаций, устанавливается относительно модели, служит для преобразования механической энергии в электрический ток. Устройство dw3w (генератор Мазда Демио) доступно демонтировать собственными силами без помощи квалифицированных автомехаников.

Чтобы извлечь из капота деталь, когда появилась острая необходимость, потребуется поставить автомобиль под смотровую яму. Кстати, параллельно допускается поменять ремень (замена генератора Мазда Демио). Осуществлять ремонт необходимо поэтапно.

1. Сдернуть кабель (находясь под машиной).
2. Открутить натяжной болт.
3. Ослабить крепежный болт.
4. Снять со шкива ремень.

После извлечения узла, замена ремня генератора (Мазда Демио) также стала возможной. Таким образом заменить (замена ремня генератора Мазда Демио) либо непосредственно агрегат можно самостоятельно.

Предохранители

В Мазда Демио предохранители выполняют аналогичные функции – защищают электрическую сеть, приборы. Предохранитель (прикуриватель Мазда Демио), когда нагрузка увеличена, перегорает. Предохранитель (предохранитель Мазда Демио) может спасти машину от возгорания.

Магнитола

Элемент необходимого комфорта можно улучшить посредством aux (Мазда Демио 2002). Рестайлинг доступно провести собственными силами. Потребуется переходная рамка Мазда Демио, подручные средства.

Кроме рамок (переходная Мазда Демио) нужно снять подрулевой кожух, вытащить вставку из маленького бардачка, ручки подачи воздуха, пепельницу, магнитолу. Дальше, чтобы сделать аукс (aux Мазда Демио 2002), необходимо работать с платой прибора (потребуется профессиональные знания, паяльник).

Инструкция по снятию и замене

Стоит сказать, что разработчики компании Mazda сделали все, чтобы тому, кто будет эксплуатировать автомобиль, было предельно удобно менять расходные элементы, в том числе и предохранители. Для того, чтобы добраться до отсеков нет необходимости в снятии каких либо узлов или систем.

Подготовка

В случае, если у вас отказал какой-то потребитель, то по схемам выясните, в каком блоке он размещен. Например, элемент, отвечающий за омыватель фар, в Mazda 3 установлен в подкапотном отсеке. А за свет фар и прикуриватель в салонном. Далее в таблице находим, что омыватель фар под номером 9, аналогично определяем расположение элементов защищающих свет фар и прикуриватель.

Шаги

Если элемент размещен в отсеке, который расположен в подкапотном пространстве Mazda 3, то действуем по следующей схеме.

1. Открываем крышку капота и фиксируем ее.
2. Находим расположение блока. Это нетрудно он расположен справа. На фото на него указывает красная стрелочка.
3. Далее находим рычажок находящийся сзади.
4. Тянем за него и открываем крышку. На обратной ее стороне предусмотрена схема.
5. Находим в ней интересующий нас элемент омыватель фар или другой.
6. Извлекаем его.
7. Проверяем визуально. Если предохранитель перегоревший, то на нем могут быть следы подплавления или заметна перегоревшая спираль. Чтобы определить точнее, можно воспользоваться тестером.
8. Далее вместо перегоревшего ставим новый предохранитель аналогичный по номиналу.

Расшифровка подкапотной секции

Запрос вернул пустой результат.

1. В случае, если у нас проблемы с предохранителем, находящимся в салонном блоке Mazda 3, то нам нужно найти, где расположен он.
2. Далее извлекаем держатель (из пластмассы).
3. Снимаем саму накладку.
4. Теперь нужно отжать держатели, которым закреплена крышка отсека.
5. Снимаем крышку.
6. Находим два фиксатора при помощи, которых закреплен блок.
7. Опускаем его вниз.
8. Далее все делаем, как и в подкапотном блоке.

Расшифровка салонной секции

Запрос вернул пустой результат.

1. Заменять электропредохранители можно лишь только на такие же по номиналу. В случае, если будет установлен предохранитель, номинал которого больше того, который стоял ранее, то он не сможет защитить потребитель. Если меньшего, то он скорее всего сразу же перегорит.
2. Раз и навсегда забудьте, о каких либо жучках и металлических перемычках, которые неосмотрительные водители иногда ставят вместо электропредохранителей. В лучшем случае будет испорчен потребитель, в худшем такие действия могут привести к пожару.
3. В бардачке возите комплект защитных элементов различного номинала. Вполне возможно, что какой-либо элемент перегорит, когда вы будете вдалеке от мест их продажи.
4. Часто перегорают элементы при помощи, которых защищены такие потребители как прикуриватель и омыватель фар, поэтому электропредохранители соответствующего номинала должны быть у вас с собой в бардачке или ином месте обязательно.
5. Также предохранитель прикуривателя может перегореть, в случае если в его разъем будет подключено какое-либо несовместимое по мощности оборудование.

Извините, в настоящее время нет доступных опросов.

Рекомендации по обслуживанию монтажного блока

• Периодически проверяйте состояние предохранителей, заменяйте новыми по мере необходимости;
• После длительных поездок по лужам, под дождем проверьте отсутствие влаги, конденсата в монтажном блоке. Просушите плату потоком сжатого воздуха;
• Устанавливайте модули с аналогичной силой тока (амперажом). Не допускайте превышение (занижение) Ампер;
• Если механизм внезапно перестал функционировать, не спешите его менять новым. Проверьте состояние модуля, используйте мультиметр для диагностики;
• В ходе профилактики проверяйте качество фиксации клемм, концевиков. Поджимайте пассатижами по мере необходимости.

Несмотря на внешнюю простоту конструкции монтажного блока, диагностические работы проводите в СТО. Непрофессиональное вмешательство в ремонт приводит к нежелательным последствиям.

Замена предохранителей на Mazda 3

Подготовительный этап: запасные предохранители, ветошь, отвертка, дополнительное освещение.

Последовательность действий:

• Автомобиль Mazda 3 устанавливаем на ровную площадку, фиксируем задние колеса противооткатными башмаками;
• Открываем пассажирскую дверь, опускаем крышку вещевого ящика;
• Отщелкиваем корпус вещевого ящика, извлекаем его из штатного места;
• Отвинчиваем два винта, снимаем монтажный блок;
• Пластиковым пинцетом поочередно извлекаем модули, проверяем на исправность.

Для ускорения процесса поиска «нужного» модуля воспользуемся схемой на тыльной стороне крышки. В помощь мастеру указаны порядковые номера, маркировки, распиновка.

В завершение, собираем конструкцию в обратной последовательности.

Чтобы заменить модули в монтажном блоке моторного отсека, необходимо:

• Открыть капот, заглушить мотор;
• В левой части, за АКБ отщелкнуть крышку корпуса монтажного блока;
• Пинцетом извлечь предохранитель с нужным порядковым номером. При необходимости уточняем номер на тыльной стороне крышки;
• Заменяем неисправный элемент новым;
• Проверяем целостность реле – коммутатора, устанавливаем новое по мере необходимости.

Средний срок эксплуатации предохранителей отечественного производства 35 – 45 тыс. км. Импортные аналоги выхаживают на 7 – 10 тыс. дольше.

Предохранители Мазда 3 БЛ в салоне

Блоки предохранителей в салоне машины и подкапотном пространстве (Ссылка на источник фото)

Для начала уточним, где находится салонный блок с предохранителями Mazda 3 BL. Он смонтирован в торце торпеды, с левой стороны от рулевого колеса. Для получения доступа к плавким вставкам потребуется поддеть декоративный кожух плоской отверткой и вытащить, преодолевая сопротивления защелок из пластика. На тыльной части кожуха нанесена схема расположения защитных устройств Мазда 3 BL.

Блок с предохранителями мазда 3 бл (Ссылка на источник фото)

Замена вышедших из строя предохранителей выполняется следующим образом:

Обесточивается бортовая сеть Mazda 3 BL путем отсоединения минусовой клеммы от аккумуляторной батареи.

Извлекается элемент с поврежденной плавкой вставкой – большие вытаскиваются рукой с небольшим раскачиванием по сторонам.

Предохранители в салоне (Ссылка на источник фото)

Для маленьких защитных устройств предусмотрен специальный пинцет-съемник. Он расположен в монтажном блочке.

Вставляется запасной элемент с токопроводящей полосой в контактное гнездо до упора.

Схема блока

В салонном монтажном блоке Мазда 3 БЛ расположены три защитных устройства с большим размером (F1-F3), остальные маленькие. Схема предохранителей в салоне Мазда 3 2 поколения:

1. F1, F20 – мультимедийный комплекс (30, 7.5А);
2. F2 – охлаждающая система ДВС Mazda 3 BL (30А);
3. F3, F30 – приводы подъемников стекол (50, 25А);
4. F4 – центральный замок (7.5А);
5. F5, F6, F9, F15, F19, F23, F25, F26, F27, F28, F29, F31, F33, F34 – не задействован;
6. F7 – электрический блокиратор руля;
7. F8 – SRS;
8. F10 – световое оповещение аварийной остановки;
9. F11 – вспомогательные цепи;
10. F12 – розетки;
11. F13 – дворник стекла сзади;
12. F14 – предохранитель прикуривателя Mazda 3 BL (20А);
13. F16 – вентилятор отопительного и вентиляционного комплекса (10А);
14. F17 – привода внешних зеркал (10А);
15. F18 – сигнал пускового устройства (10А);
16. F21 – система подогрева внешних зеркал (7.5А);
17. F22 – вспомогательная подсветка в момент вхождения в поворот (7.5А);
18. F24 – ЭБУ ДВС (10А);
19. F32 – дворники стекла спереди (25А).

Схема предохранителей салонного блока Мазда 3 БЛ (Ссылка на источник фото)

Большая часть блока с плавкими вставками в салоне имеет номинальный ток в пятнадцать ампер. К ним относятся следующие элементы: F7, F8, F10, F11, F12, F13.

Подробное руководство по замене блока предохранителей автомобиля Mazda 3

Предохранители Mazda 3, как любого другого автомобиля, предназначены для прерывания цепи в случае превышения силы тока допустимого значение. Таким способом происходит защита потребителей и проводки, которые могут быть выведены из строя высоким напряжением. Скачек напряжения обычно происходит из-за повреждений в цепи или короткого замыкания. Без предохранителей не работает ни одна электросистема. Если бы цепь не была защищена предохраняющими элементами, то оборудование намного чаще выходило из строя, а так же во много раз увеличилась бы вероятность возгорания транспортного средства

Алый автомобиль Mazda 3

Где находятся предохранители Mazda 3?

Как и в большинстве автомобилей на Mazda 3 предусмотрено 2 блока с предохранителями. Первый в салоне в зависимости от года выпуска модели может распологаться слева от рулевой колонки под торпедо 2008 и 2009 года выпуска или более ранние модели. Или же с правой стороны под отделением для перчаток в поздних моделях.

Второй расположен под капотом и в нем собраны наиболее электроемкие потребители, рассчитанные на большую проводимость.

В некоторых модификациях салонная секция находится под перчаточным отделением. О том как поступить в таком случае и заменить электропредохранитель прикуривателя самостоятельно, показано в видео от канала «Автообслуживание своими руками».

Инструкция по снятию и замене

Стоит сказать, что разработчики компании Mazda сделали все, чтобы тому, кто будет эксплуатировать автомобиль, было предельно удобно менять расходные элементы, в том числе и предохранители. Для того, чтобы добраться до отсеков нет необходимости в снятии каких либо узлов или систем.

Подготовка

В случае, если у вас отказал какой-то потребитель, то по схемам выясните, в каком блоке он размещен. Например, элемент, отвечающий за омыватель фар, в Mazda 3 установлен в подкапотном отсеке. А за свет фар и прикуриватель в салонном. Далее в таблице находим, что омыватель фар под номером 9, аналогично определяем расположение элементов защищающих свет фар и прикуриватель.

Шаги

Если элемент размещен в отсеке, который расположен в подкапотном пространстве Mazda 3, то действуем по следующей схеме.

Подкапотный отсек

1. Открываем крышку капота и фиксируем ее.
2. Находим расположение блока. Это нетрудно он расположен справа. На фото на него указывает красная стрелочка.
3. Далее находим рычажок находящийся сзади.
4. Тянем за него и открываем крышку. На обратной ее стороне предусмотрена схема.
5. Находим в ней интересующий нас элемент омыватель фар или другой.
6. Извлекаем его.
7. Проверяем визуально. Если предохранитель перегоревший, то на нем могут быть следы подплавления или заметна перегоревшая спираль. Чтобы определить точнее, можно воспользоваться тестером.
8. Далее вместо перегоревшего ставим новый предохранитель аналогичный по номиналу.

Расшифровка подкапотной секции

1. В случае, если у нас проблемы с предохранителем, находящимся в салонном блоке Mazda 3, то нам нужно найти, где расположен он.
2. Далее извлекаем держатель (из пластмассы).
3. Снимаем саму накладку.
4. Теперь нужно отжать держатели, которым закреплена крышка отсека.
5. Снимаем крышку.
6. Находим два фиксатора при помощи, которых закреплен блок.
7. Опускаем его вниз.
8. Далее все делаем, как и в подкапотном блоке.

Рекомендации по эксплуатации

1. Заменять электропредохранители можно лишь только на такие же по номиналу. В случае, если будет установлен предохранитель, номинал которого больше того, который стоял ранее, то он не сможет защитить потребитель. Если меньшего, то он скорее всего сразу же перегорит.
2. Раз и навсегда забудьте, о каких либо жучках и металлических перемычках, которые неосмотрительные водители иногда ставят вместо электропредохранителей. В лучшем случае будет испорчен потребитель, в худшем такие действия могут привести к пожару.
3. В бардачке возите комплект защитных элементов различного номинала. Вполне возможно, что какой-либо элемент перегорит, когда вы будете вдалеке от мест их продажи.
4. Часто перегорают элементы при помощи, которых защищены такие потребители как прикуриватель и омыватель фар, поэтому электропредохранители соответствующего номинала должны быть у вас с собой в бардачке или ином месте обязательно.
5. Также предохранитель прикуривателя может перегореть, в случае если в его разъем будет подключено какое-либо несовместимое по мощности оборудование.

Извините, в настоящее время нет доступных опросов.

Видео «Меняем силовые электропдохранители самостоятельно»

В этом видео от показано, как можно сэкономить существенную сумму, самостоятельно произведя замену силового электропредохранителя.

Блок предохранителей Mazda 3

Рассмотрены автомобили Mazda 3, Axela первого поколения, 2003, 2004, 2005, 2006, 2007, 2008, 2009 года выпуска

Где находится блок предохранителей и реле

под капотом цифра 8

Для доступа к предохранителям и реле потяните за рычажок на задней части блока и поднимите крышку

На внутреннюю сторону крышки нанесена схема расположения предохранителей

Максимальная сила тока, А

Электровентилятор системы охлаждения

Электронасос гидроусилителя рулевого управления*

Цепи питания различных электропотребителей: диагностический разъем, аварийная сигнализация, передний стеклоочиститель и стеклоомыватель. центральный замок, габаритное освещение

АБС, система курсовой устойчивости**

АБС, система курсовой устойчивости**

Реле электронной системы управления двигателем (силовая цепь)

Выключатель (замок) зажигания (цепи электропотребителей, подключаемые при включении зажигания и нс отключаемые при включении стартера)

Втягивающее реле стартера

Выключатель (замок) зажигания (цепи электропотребителей, подключаемые при включении зажигания и отключаемые при включении стартера)

Обогрев заднего стекла

АБС, система курсовой устойчивости**

Электромагнитная муфта компрессора кондиционера

Электронная система управления двигателем

Цепи питания различных элсктропотрсбитслсй: щиток приборов, центральный за­мок, внутреннее освещение и подсветка приборов и органов управления

Электронная система управления двигателем

Электронная система управления двигателем

Электронная система управления двигателем

Электронная система управления двигателем

Электронная система управления двигателем

Реле монтажного блока в моторном отсеке

Обогрев заднего стекла

Элсктровснтилятор климатической установки

Электромагнитная муфта компрессора кондиционера

Втягивающее реле стартера

Электронная система управления двигателем

Монтажный блок предохранителей и реле в салоне расположен под панелью приборов

Для получения доступа, необходимо извлечь пластмассовый держатель правой накладки тоннеля пола и снять ее

Отожмите два пластмассовых держателя крепления крышки блока и снимите ее

Поверните на 90 градусов два фиксатора крепления блока и опустите монтажный блок вниз

Дальний свет (левая фара)

Дальний свет (правая фара)

Габаритное освещение (правая сторона)

Блок управления электрооборудованием

Указатели поворота и аварийная сигнализация

Ближний свет (правая фара)

Ближний свет (левая фара)

Система подушек безопасности

Иммобилайзер, щиток приборов, система блокировки ключа в замке за­жигания, стеклоочиститель и стеклоомыватсль

АБС, система курсовой устойчивости* *, электронасос гидроусилителя рулевого управления*

Стеклоочиститель и стеклоомыватель

Электронная система управления двигателем

Система подушек безопасности

Реле электромагнитной муфты компрессора кондиционера

Фонари света заднего хода

Габаритное освещение (левая сторона)

Противотуманные фары, подсветка приборов и органов управления

Обазначение реле в монтажном блоке салона мазда 3

Ближний свет фар

Блокировка перемещения селектора АКП

Первая скорость работы переднего стеклоочистителя

Вторая скорость работы переднего стеклоочистителя

Дальний свет фар

Центральный замок (блокирование замков)

Центральный замок (разблокирование замков)

* — реле встроены в блок предохранителей

Снятие и установка монтажного блока

Монтажный блок расположенный в салоне совмещен с ЭБУ электрооборудование салона и противоугонная сигнализацией.

Для снятия блока выполните действия указанные выше (доступ к блоку предохранителей и реле в салоне)

затем подденьте и выдвиньте пластмассовый фиксатор колодки жгута проводов

Отсоедините колодку жгута проводов от вывода блока

Аналогичным способом отсоедините вторую колодку жгута проводов и извлеките блок и кронштейна его крепления

Источник

Предохранители и реле Mazda 3 (BK), 2003 — 2009

Большинство цепей питания электрооборудования японского седана защищено предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители тока подключены через реле. Защитные элементы установлены в монтажных блоках, которые находятся под капотом и в салоне.

Рассмотрены схемы Мазда 3 БК 2003, 2004, 2005, 2006, 2007, 2008, 2009 года выпуска.

В салоне

Для получения доступа к предохранителям и реле монтажного блока, расположенного в салоне, извлеките пластмассовый держатель правой накладки тоннеля пола 2. затем уберите накладку. 3 Отожмите два пластмассовых фиксатора крепления крышки блока предохранителей (для наглядности крышка снята)…

4. снимите крышку 5. На 90 градусов поверните два фиксатора 6. и опустите блок вниз 7. корпус блока можно выдвинуть вперед

Общий вид.

Схема предохранителей/реле в монтажном блоке салона
№	Ток, А	Расшифровка
37	15	Центральный замок
38	—	Резерв
39	10	Левая фара дальнего света
40	10	Правая фара дальнего света
41	—	Резерв
42	—	Резерв
43	15	Предохранитель прикуривателя Мазда 3
44	7,5	Аудиосистема
45	10	Электропривод зеркал
46	7,5	Правые габариты
47	10	Диагностический разъем
48	—	Резерв
50	20	Цепь замка зажигание
51	10	ЭБУ электрооборудованием
52	15	Аварийная сигнализация и указатели поворота
53	20	Электропривод люка в крыше
54	20	Омыватели стекол
55	Резерв
56	30	Правые электростеклоподъемники
57	30	Левые электростеклоподъемники
58	7,5	Сигнализация
59	7,5	Цепь обогрева стекол
60	Резерв
61	15	Ближний свет правой фары
62	15	Ближний свет левой фары
63	Резерв
64
—
64	10	Система подушек безопасности
65	10	Иммобилизатор комбинация приборов, система блокировки ключа в замке зажигания
66	20	ABS, система курсовой устойчивости, электронасос гидроусилителя руля
67	20	Очистители стекол
68	20	ЭБУ двигателем
69	10	Замок зажигания
70	7,5	Система подушки безопасности
71	—	Резерв
72	—
73	20	Обогрев сидений
74	25	Центральный замок
75	10	Реле муфты компрессора кондиционера
76	30	Правые передние электростеклоподъемники
77	30	Левые передние электростеклоподъемники
78	10	Фонари света заднего хода, приборы и органы управления
79	7,5	Люк в крышке
80	7,5	Левые габариты
81	7,5	Противотуманные фары, подсветка панели приборов и органов управления
82	—	Резерв
83	—
84	—
85	—
86
R1-R9	Резерв
R10	Блокировка перемещения АКПП
R11	Реле первой скорости переднего стеклоочистителя
R12	Реле второй скорости переднего стеклоочистителя
R13	Реле включения дальнего света фар
R14	Реле включения габаритов
R15	Резервное место реле
R16
R17	Реле блокировки приводов центрального замка
R18	Реле разблокировки приводов центрального замка
R19	Реле заднего стеклоочистителя
R20	Резервное место реле

В подкапотном пространстве

1. Для доступа к предохранителям и реле монтажного блока, расположенного в моторном отсеке, потяните за рычажок на задней части блока.. 2. и поднимите крышку

Общий вид.

Схема предохранителей в блоке моторного отсека Мазда 3
№	Ток, А	Описание
1	40	Вентилятор системы охлаждения
2	80	Насос системы гидроусилителя руля
3	40	Диаг. разъем, сигнализация, передний стеклоомыватель, центральный замок, габариты
4	40	Фары
5	—	Резерв предохранитель
6	*
7	30	Систама ABS/АБС, система курсовом устойчивости
8	20	Так же
9	30	Реле электронной системы управления двигателем
10	Резерв
11	30	Цепь замка зажигания
12	20	Втягивающее реле стартера
13	30	Цепь замка зажигания
14	Резерв
15	40	Климат система
16	Резерв
17	40	Обогрев заднего стекла
18	Резерв
19	10	ABS, система курсовом устойчивости
20	15	Противотуманные огни
21	15	Звуковой сигнал
22	Резерв
23	20	Омыватель фар
24	15	Предохранитель бензонасоса
25	Резерв пред.
26	10	Электромагнитная муфта компрессора кондиционера
27	10	Генератор
28	Резерв
29
30	10	Система управления двигателем
31	15	Комбинация приборов, центральный замок, освещение салона
32	10	Система управления двигателем
33
34
35
36
R1	Реле противотуманных фар
R2	Репе звукового сигнала
R3	Репе обогрева заднего стекла
R4	Реэервное
R5	Репе обогрева заднего стекла
R6	Реле бензонасоса
R7	Резервное место
R8
R9	Омаватель фар
R10	Электровентилятор климат установки
R11	Муфта компрессора кондиционера
R12	Резервное место
R13	Реле привода втягивающего реле
R14	реле электронной системы управления двигателем
