Подключение птф(противотуманные фары) лада веста

Замена ламп противотуманных фар на Ладе Весте

Для извлечения старой детали, на модели Лада Веста, вам необходимо сначала обеспечить к ней свободный доступ. Сделать это можно двумя способами:

• Первый способ более простой, и занимает гораздо меньше времени. Для обеспечения доступа к креплениям ПТФ, необходимо вывернуть колесо во внутреннюю сторону. Конечно, такой вариант не всегда может оказаться действенным, так как при попытке открутить шуруп крепления длинной отверткой, у вас ничего не получиться. Тогда следует воспользоваться вторым способом;
• Второй способ представляет собой демонтаж переднего колеса. Конечно, это займет у вас значительно больше времени, и придется приложить больше усилий, но в итоге вы получите полноценный доступ к креплениям птф автомобиля Лада Веста.

Внутренняя стенка корпуса интересующей нас детали, находится на подкрылке. На этой стадии, можно продолжить демонтаж противотуманки, или же просто заменить в ней лампу, если есть такая необходимость.

Для того, чтоб получить доступ непосредственно к лампочке, достаточно провернуть лючок на крышке, против часовой стрелки, до самого упора. Лампа, также, как и лючок, имеет резьбу. Только для того, чтоб выкрутить саму лампу, вращать ее необходимо против часовой стрелки. Теперь, вы освободите жгут проводов и лампочку, и для того, чтоб их отделить, вам понадобится нажать на фиксаторы.

Если вам необходимо полностью заменить весь блок, то для этого необходимо открутить 4 шурупа, с разъемом под шестигранник. Когда блок будет свободен, его следует отключить от проводов.

Установка производится точно так же в обратном порядке

Стоит обратить внимание на последовательность закручивания шурупов. Закрутив первый шуруп, второй нужно закручивать по диагонали

Сложности с установкой

В этом отношении Vesta разительно отличается от прочих моделей – Гранты, Калины и других. Не секрет, что обладатели авто не желают лишаться гарантии, поэтому зачастую обращаются к дилеру для установки. Однако цена за такую услугу чрезмерная – обычно она колеблется в пределах 69000-70000 рублей!

Установка у дилера слишком дорога.

Причина дороговизны в том, что для установки ПТФ и сохранения права на гарантийное обслуживание, необходимо производить дооборудование седана до топовой комплектации. Подобные меры подразумевают закупку целого комплекта компонентов, причем некоторые из них весьма недешевы:

Компонент	Артикул	Цена (руб.)
Противотуманные фары (2 ед.)	261500097R (в качестве аналога – FCR220029)	3000
Кронштейны (2 ед.)	8450006276 и 8450006277	520
Модуль подрулевых переключателей	8450006924	7300
Жгут проводов (передний)	8450006983	13000
Жгут проводов приборной панели	8450030715	22100
Доп. блок электроники	231A08052R	3380

Как видно, сумма получается впечатляющая, причем даже без учета стоимости работы.

Причина такой дороговизны заключается в сложности установки, так как конструкция электронного оборудования Весты разительно отличается от применяемых на Приорах, Калинах и Грантах. В топовой версии седаны комплектуются противотуманными фарами, однако управление ими осуществляется посредством подрулевого переключателя, причем фиксированного положения, отмечающего включение противотуманок, он не имеет.

Подключение в салоне осуществляется по всем правилам — через подрулевой переключатель.

Еще одной сложностью является дополнительный электронный блок типа ЕММ, имеющийся исключительно в комплектации Люкс. Именно на него сначала поступает информация о включении ПТФ, а не напрямую к фарам, как ранее. После этого, через сигнал CAN шины, на приборную панель выводится информация о включении фар.

Естественно, такой вариант слишком сложен и дорог, поэтому владельцев машины он не устраивает, и они ищут способ самостоятельной установки.

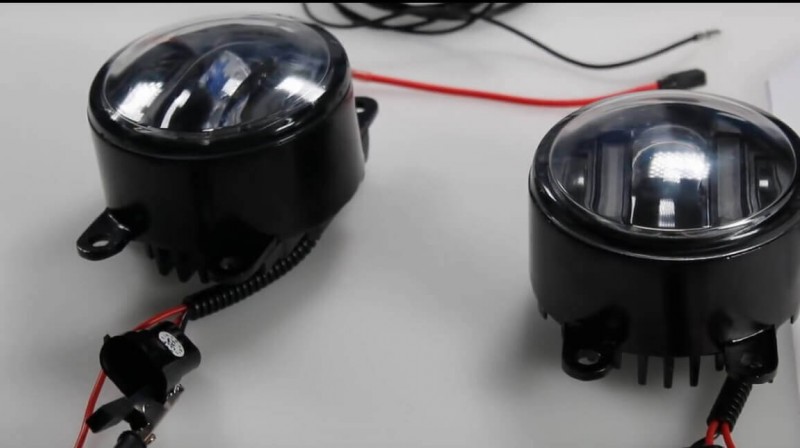

Выбор противотуманных фар на Лада Веста

Первым делом следует убедиться в качестве приобретаемой вами продукции:

• Корпус продукта должен быть плотно скреплен и собран. Герметичность противотуманной фары повышает срок службы и позволяет избежать лишнего посещения дилерских салонов. Материал детали должен быть невосприимчивым к тяжелым погодным условиям.
• Качественные противотуманные фонари оснащены исключительно линзами из стекла. Пластик – очень хрупкий материал и сломается при попадании самого незначительного камня при движении транспортного средства.
• Для светофильтра детали рекомендован желтый цвет, который лучше всего отсекает образующиеся во время густого тумана длинные волны света. Если есть ощущение, что такое решение портит внешний вид, можно остановит выбор на специфических лампах.
• Последним, но не по значимости, критерием будет возможность разбора ПТФ. В таком случае при поломке достаточно будет сменить лампу, а не приобретать новую.

Противотуманные фары

↑ Установка ПТФ на Лада Веста своими руками

Данный способ реализации идеи по инсталляции противотуманных фар на Ладу Веста предпочтительнее по ряду причин:

• испытанная первопроходцами технология монтажа проще стандартной;
• владельцу удастся сэкономить приличную сумму, не обращаясь в центры Автоваза.

Дело в том, что на Ладе Веста инженерами была применена несколько иная, чем на автомобилях предыдущих серий, той же Гранте, схема запитки фар: теперь установка ПТФ и управление ими осуществляется через дополнительный электронный блок, который идет только в комплектации «люкс». Отсюда и танцы с бубном, поиск совместимых запчастей – кронштейнов ПТФ, решетки радиатора для Лада Веста.

Важно. Альтернативный метод интеграции системы противотуманных фар на Ладу предусматривает минимальное вмешательство в системы автомобиля, позволяет выполнить работу любому владельцу с минимальной квалификацией автоэлектрика

В этом случае потребуется: изготовить или приобрести кнопку ПТФ для Лады Веста, фары противотуманные или совместимые, предохранитель на 16А, реле Лады Веста по артикулу 98.3747, соединительные провода, пластиковый рукав для укладки кабеля, а также крепеж на бампер.

Относительная простота и доступность самой идеи, как установить на Ладу Веста ПТФ переднего освещения, позволит в будущем добавить к конструкции задний противотуманный фонарь.

Как включить противотуманки на «Весте»

В зависимости от того, в какой комплектации выполнена Vesta, управление противотуманками будет осуществляться по-разному. В топовой версии авто активировать их работу можно поворотом кольца на левом подрулевом переключателе. При повороте на одно деление начинают работать передние фары, на два – передние и задние.

Фара противотуманная. Источник фото: https://spares63.ru/catalog/optika_vaz/protivotumannye_fary_vaz/protivotumannye_fary_na_lada_vesta/protivotumannye_fary_na_lada_vesta_xray_original.html

В комплектациях, где нет ПТФ в базе, у владельцев есть выбор, как подключать ПТФ. Самым распространенным вариантом является подключение через кнопку на центральной консоли. Для этого в монтажных наборах имеется блок кнопок и рамка, чтобы владелец сам мог собирать и настраивать работу фар. Другой вариант для нелюксовых исполнений – купить подрулевой переключатель в сборе от топовой «Весты».

Противотуманные фары на весту какие лучше

Противотуманная фара (ПТФ) является необходимой деталью внешнего образа автомобиля. Важнее то, что такие фонари должны освещать водителю дорожное пространство даже в сильный дождь и метель. Деталь обязана рассеивать белый или светло-желтый тон, который образует луч горизонтального направления, стелящийся над трассой. Конструкция их такова, что они не затрагивают верхние слои тумана, а, значит, улучшают обзорность. В случае поломки и желания самостоятельно ремонтировать фонари, владельцу потребуется комплект для подключения ПТФ на Весту с проводами, реле и спецкнопками. Сюда же входит кронштейн.

На большинстве последней продукции от АвтоВАЗа находятся отверстия и крепежные детали для установки ПТФ, однако сам завод их практически не устанавливает. Поступают многочисленные жалобы на противотуманные фонари от производителя. Автовладельцы отмечают, что освещение от них очень слабое. Отсюда рациональное разрешение: лучше купить качественные ПТФ на Весту и собственноручно их установить.

Как работают противотуманки

Противотуманные фары на Лада Веста

В отличие от обычного дальнего или ближнего света, который создает полупрозрачную пелену в дождь, усложняющую видимость, ПТФ со своей спецификой широкого диапазона действия достаточно освещают дорожное полотно. К тому же противотуманки Лада Веста играют положительную роль для встречных водителей в сложных метеорологических условиях. Для обеспечения отличной видимости в метель, сильный дождь и т.д. ПТФ разрабатывается в следующей специфике:

• Обладает достаточно четкой верхней гранью светового пучка. Отсюда следует, что освещение и отражение не поднимается выше минимально необходимого горизонтального порога.
• Противотуманные фары Лада Веста должны устанавливаться ближе к самой дороге, так как между трассой и слоем туманной пелены всегда остается чистый промежуток атмосферы, куда и должен проникнуть широкий пучок.

Выбор противотуманных фар на Лада Веста

Первым делом следует убедиться в качестве приобретаемой вами продукции:

• Корпус продукта должен быть плотно скреплен и собран. Герметичность противотуманной фары повышает срок службы и позволяет избежать лишнего посещения дилерских салонов. Материал детали должен быть невосприимчивым к тяжелым погодным условиям.
• Качественные противотуманные фонари оснащены исключительно линзами из стекла. Пластик – очень хрупкий материал и сломается при попадании самого незначительного камня при движении транспортного средства.
• Для светофильтра детали рекомендован желтый цвет, который лучше всего отсекает образующиеся во время густого тумана длинные волны света. Если есть ощущение, что такое решение портит внешний вид, можно остановит выбор на специфических лампах.
• Последним, но не по значимости, критерием будет возможность разбора ПТФ. В таком случае при поломке достаточно будет сменить лампу, а не приобретать новую.

Противотуманные фары

Установка противотуманных фар на Лада Веста

Для смены сгоревшего элемента следует приобрести полный комплект ПТФ и обеспечить себе свободу в месте его размещения. Существует два способа:

1. Первый прост и выполняется в два счета. Вывернув колесу вовнутрь, можно обнаружить пространство, где стоят противотуманные фары Лада Веста. Однако если не получается открутить шуруп с помощью отвертки, следует прибегнуть к более сложному методу.
2. Чтобы обрести полноценный доступ к месту установки и регулировки противотуманных фар Лада Веста, нужно демонтировать переднее колесо.

Корпус светового элемента расположен на самом подкрылке, пластике, который монтирован на арку кузова автомобиля и защищает его от пыли и грязи.

1. Для замены целого блока потребуется открутить четыре шурупа с помощью шестигранника.
2. После этого следует отсоединить элемент от проводов. Установка ПТФ на Лада Веста имеет некоторые сложности, поэтому существует возможность за примерно 800 рублей отдать авто в руки мастерам.

У большинства любителей может возникнуть вопрос: как установить кронштейны ПТФ? Для этого потребуются инструменты и шурупы. После того, как установка туманок на Весту завершена, отрегулировать угол падения света.

Панель приборов Lada Vesta

На автомобиле Лада Веста комбинация приборов сильно отличается от старых моделей Лада. Поэтому данное описание поможет разобраться в значениях индикаторов и в показаниях приборов.

Тахометр. Показывает частоту вращения коленчатого вала двигателя (х1000 мин-1). Нахождение стрелки тахометра в зоне шкалы красного цвета предупреждает о повышенной частоте вращения двигателя. Во избежание повреждения двигателя его максимальная частота вращения ограничена программой электронной системы управления двигателя. При превышении примерно 6200 мин-1 подача топлива будет ограничена. Возможные при этом перебои в работе двигателя и толчки в движении автомобиля не являются неисправностью. При снижении частоты вращения подача топлива возобновится. Также не допускайте работу двигателя при трогании и во время движения с частотой вращения коленвала двигателя ниже 800 мин-1

(ВНИМАНИЕ! Запрещается работа двигателя в опасном режиме (при оборотах коленвала двигателя выше 6200 мин-1 и ниже 800 мин-1).

Сигнализатор «Ремень безопасности»
Сигнализатор «Система надувных подушек безопасности»
Сигнализатор «Отказ тормоза»
Сигнализатор «Электроусилитель руля»
Сигнализатор «Неисправность двигателя»
Сигнализатор «Аккумуляторная батарея»
Сигнализатор ABS
Спидометр
Сигнализатор «Незакрытый капот»
Сигнализатор «Аварийная сигнализация»
Сигнализатор «Незакрытые двери»
Сигнализаторы правого и левого поворотника
Жидкокристаллический индикатор с функциями
Указатель «Температура охлаждающей жидкости». Эксплуатация автомобиля с неисправным сигнализатором недопустима

При превышении рабочей температуры охлаждающей жидкости (больше 115 °С) сигнализатор загорается красным светом постоянно, кроме того включается кратковременно прерывистый звуковой сигнал зуммера. Не допускайте работу двигателя в режиме перегрева. (ВНИМАНИЕ! Запрещается эксплуатация автомобиля с перегретым двигателем. Автомобиль должен быть доставлен к дилеру для определения и устранения причины перегрева двигателя.)

Указатель и сигнализатор «Уровень топлива»
Сигнализатор «Габаритные огни»
Сигнализатор «Фары ближнего света»
Сигнализатор «Фары дальнего света»
Сигнализатор «Передние противотуманные фары»
Сигнализатор «Задние противотуманные фонари»
Сигнализатор «ESC»
Сигнализатор «ESC OFF»

Выбор противотуманок

Перед тем как покупать первые попавшиеся противотуманные фары, необходимо сначала внимательно изучить: на какие особенности стоит обратить внимание, при выборе ПТФ. Первое, что может сказать о качестве детали – ее внешний вид

Ни для кого не секрет, что на сегодняшний день, рынок просто переполнен поддельной продукцией, которая имеет гораздо более низкое качество, чем оригинал

Так вот, чтобы обезопасить себя от покупки подобного товара, в первую очередь обратите внимание на внешний вид птф. Их корпус должен быть герметичен, и плотно скреплен

При этом, материал, из которого будет изготавливаться корпус, должен выдерживать любые погодные условия.

Качественные противотуманные фары для автомобиля Лада Веста, должны иметь исключительно стеклянные линзы. Не в коем случае не выбирайте деталь с пластиковыми линзами, так как при попадании в них, даже самых мелких камушков, они склонны к разрушению.

Светофильтр ПТФ, желательно должен иметь желтый цвет. Такой вариант лучше справляется с отсечением длинных световых волн, возникающих при густом тумане. Но желтый цвет будет сильно портить внешний вид, поэтому можно ограничиться лишь специальными лампочками.

Последний критерий выбора, на который стоит обратить внимание – возможность разборки противотуманки. Ведь в случае, когда лампочка на ПТФ перегорит, у вас не будет необходимости покупать новую, а достаточно будет просто заменить лампочку

Через ПК

1. Автомобиль Lada Vesta или Lada XRAY с датчиком света.
2. Адаптер ELM327, купить можно на AliExpress (см. каталог товаров).
3. ПО Ddt4all ( скачать ).

Порядок активации функции

1. Запустить ddt4all. Выбираем порт. Выбираем адаптер. Ставим галочку и нажимаем Подключиться.
2. В открывшемся окне нажимаем кнопку отмеченную кружком (с лупой).
3. Выбираем поиск по CAN.

1. Находим и выбираем блок .
2. Открываем ниже пункт EMM_Cornering — Configuration.
3. Должно открыться меню.

1. Изменяем значение Nbx_Cornering_CF в поле WRITE с 0 на 1.
2. Включаем режим Эксперт (в меню сверху вторая иконка слева) и нажимаем кнопку Send (справа).
3. В поле READ значение должно поменяться на 1. Значение 40 в поле READ функции Cxx_CorneringSpeed_CF означает, что функция подсветки поворотов будет работать до 40км/ч (можно изменить по желанию, также при помощи кнопки Send).

Процесс также показан на видео:

Нужны ли противотуманные фары для Весты?

В данном случае иного ответа, кроме как утвердительного, быть не может – конечно, нужны! Тому есть 2 основные причины:

1. Безопасность – наличие противотуманок повышает безопасность дорожного движения, особенно в туман, дождь или снегопад, за счет более низкого расположения. Да и ночью с включенными противотуманными фарами ездить проще, благодаря дополнительному источнику освещения.
2. Внешний вид – со стороны Лада Веста, оснащенная противотуманными фарами, смотрится выразительнее и солиднее.

С противотуманками передок Весты смотрится гораздо интереснее.

Неудивительно, что едва ли не первым вариантом тюнинга для российского седана, который возникает в мыслях владельца, является именно установка противотуманок. Однако не все знают, что поставить их непросто.

Причины поломки ПТФ

Установка противотуманок производится в том случае, если их не было в заводском исполнении или при необходимости замены. Фонари подсоединены к сети отдельно от основной оптики. В случае неисправности противотуманок нужно провести следующие манипуляции:

1. Первым делом проверяется предохранитель самой детали. Вынув его из специальной ниши, рассмотреть элемент на наличие сгоревших или порванных проводов. Если нужно – меняем.
2. В большинстве случаев происходит разрыв системы проводов. Здесь помогает амперметр, который покажет отсутствие напряжения.
3. Если вместе с ПТФ не действует основная оптика, проблема обретает большой характер, начиная от посаженного аккумулятора и доходя до подсоединения проводки головного света.
4. При недееспособности одной из противотуманок, причину нужно искать в ней самой.

↑ Подготовка посадочных мест и крепление фар

На пластиковый бампер наносится разметка в соответствии с габаритами и конфигурацией заранее приобретенных противотуманок. Многие интернет площадки предлагают быстрый просмотр товара перед отправкой в корзину, это очень удобно: можно убедиться в соответствии облицовки ПТФ и их комплектации всеми необходимыми разъемами для подключения в бортовую сеть. Сам процесс врезки предельно прост: делается это с помощью специальной круговой коронки либо же посредством обычного канцелярского ножа.

Важно

Вырезая отверстия в бампере, необходимо действовать аккуратно и осторожно, чтобы не повредить основную конструкцию и в целях личной безопасности

На видео, размещенных ниже, наглядно видно, как фара крепится на специально устанавливаемый кронштейн с помощью винтов-саморезов. Отдельно останавливаться на этом нет смысла, дополнительную информацию можно найти в ленте комментариев (или оставить свой комментарий с вопросом). Подключение противотуманок Для инсталляции в бортовую сеть обязательно понадобится комплект проводов для подключения ПТФ на Лада. Серьезных переделок в салоне, на центральной консоли не потребуется, единственный нюанс – установка тактовой кнопки управления включенными противотуманными фарами. Проводка пускается через штатные отверстия в кузове (возле педалей), далее нужно соблюдать определенную последовательность действий, чтобы ничего не испортить и не сжечь. Напряжение для питания реле (+12В) подается непосредственно с АКБ, в разрыв цепи обязательно включается предохранитель на 16А. Реле при этом размещается в любом удобном месте – под капотом и в салоне. На кнопку напряжение может поступать от блока предохранителей (габариты или прикурка). Существует еще один способ подключения, который проще, чем регулировка задних дисковых тормозов или система ТО трансмиссии, ремонт радиатора для Лaды Xray. Позаимствован он у заводской схемы Vesta sw cross в комплектации люкс. Обязательно нужно будет выбрать из товаров с быстрым просмотром подрулевой переключатель от Рено, использование его взамен штатных запчастей Лада позволяет сблокировать включение ПТФ с габаритными огнями. Переделка сводится к запитке фар от другой группы контактов, но для этого будут нужны навыки пайки и опыт работы с монтажом радиодеталей. Стоимость комплекта Цена на ПТФ не зависит от облицовки, мощности двигателя и года выпуска автомобиля. Значительно сэкономить вряд ли удастся, стоимость фар у дилеров по регионам отличается незначительно, точно так же, как и на решетки радиатора для для datsun или Ларгус. Приблизительно она составляет до 50 тысяч рублей (без стоимости работы) при монтаже по стандартной схеме (с подрулевым переключением). Взамен автовладелец получит преимущество уверенной езды хоть в феврале, хоть в августе, независимо от погодных условий. Противотуманные огни так же важны, как и исправная тормозная система, работоспособная трансмиссия, это правило распространяется на все автомобили, включая новые. В последнее время многие владельцы, как уже пожилой Лaды Приоры, так и сравнительно молодой Весты, стремятся что-то изменить, улучшить в своем автомобиле: установить на багажник разные аксессуары, заменить решетки радиатора, а также приспособить для Гранты навесной багажник на крышу. Касается это и самостоятельного монтажа ПТФ, блока кузовной электроники Калины или регулировки тормозов. Необходимые запчасти легко приобретать онлайн: достаточно написать заявку, и менеджер в течение часа свяжется с клиентом. После согласования покупки детали облицовки добавляются в корзину и направляются для формирования заказа. Также легко отслеживать новости о Лада Веста, добавив страницу в сравнение и сохранив контакты в закладках браузера. А самостоятельно выбранные, установленные запчасти экономят средства, повышают самооценку и внушают уверенность в собственных силах.

Противотуманные фары на Лада Веста – неотъемлемая часть внешнего вида и необходимая деталь. Их основное назначение – обеспечить водителю хорошую видимость дороги, даже в таких условиях, как: туман, сильный дождь, метель и т.д.

На большинстве последних моделях отечественного автопрома, ПТФ устанавливаются заводом не на всех модификациях, но для их установки предусмотрены специальные отверстия и крепления. Исключение модель Лада Веста. Заводские противотуманки устраивают далеко не всех. Также, качество от их освещения среднее. Поэтому, многие владельцы данной модели, стараются заменить заводские фары на более качественные.

Про штатный комплект противотуманных фар

Решили переоборудовать Ладу Весту своими руками без посещения СТО, тогда дополнительно купите:

Наименование / каталожный артикул	Цена (Руб.)
ПТФ 261500097	От 3000 (к-кт)
—/— FCR220029	—/—
Колодки с проводами к ПТФ 8450006983	От 13000
Кронштейн левый 8450006277	От 260
Кронштейн правый 8450006276	—/—
Подрулевые переключатели 8450006924	От 6500
Блок электроники 231A08052R	От 3300
Проводка 8450030715	От 20000

*цена указана состоянием на 02.02.2019 года.

Общая стоимость без учета оплаты услуги в СТО — 45 – 50 тыс. рублей. Установка противотуманных фар в мастерской — от 60000 рублей.

Одна из проблем, с которой сталкивается мастер в процессе монтажа базовой версии Лада Веста, это новая схема электрического оборудования. Она отлична от Лады Гранты, Калины, Приоры.

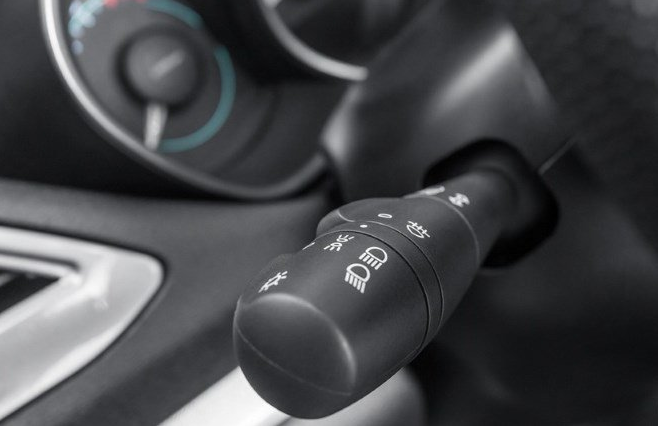

Штатное управление противотуманными фарами реализовано через подрулевой лепесток. Сигнал об активации поступает не напрямую к противотуманкам, а на модуль управления EMM. После чего блок перенаправляет сигнал посредством CAN шины. Монтаж фар по описанной схеме сложный, затратный, не всегда понятный для неопытного водителя. Альтернативный и более простой вариант — установка противотуманных фар по отдельной схеме с использованием реле.

Польза от противотуманных фонарей

Своё название эти фары получили из-за того, что способны обеспечить видимость в условиях тумана. Данное природное явление минимизирует видимость и легко может привести к ДТП. Водителю также трудно обходиться без противотуманок в условиях дождя, снегопада или метели.

Устройство таких световых приборов как габариты, ближний и дальний свет не позволяет нивелировать эффект тумана. Этот факт остается налицо даже при установке самых мощных типов ламп (светодиодных, ксеноновых). Действие вышеуказанных световых приборов не помогает за счёт того, что лучи сталкиваются с микроскопическими каплями H2O в виде пара или снежинок, а от этого отражаются или рассеиваются. В результате образуется полупрозрачная пелена и значительно ухудшает обзорность. Кроме этого, создается ослепительный эффект. У противотуманных фонарей есть козыри и преимущества перед основным освещением. Ведь ПТФ расположены практически на уровне земли. А туманный конденсат не достигает этого уровня. Поэтому получаем такой эффект, будто фары направляют свет под пелену тумана. К тому же верхний луч, получаемый от света ПТФ, имеет чёткий граничный горизонтальный уровень и совершенно не позволяет произвести отражение от капель тумана, что попадают в поле зрения водителя.

Еще один плюс противотуманок: они имеют спектр освещения большой ширины. За счёт этого обочина остается освещенной даже во время тумана, что значительно облегчает езду по дорогам с крутыми поворотами. Также данные световые приборы дают возможность водителям встречных транспортных средств видеть габариты автомобиля во время непогоды. Цвет фонаря не влияет на качество рассеивания, ведь во время тумана все цвета из спектра рассеиваются аналогично. Из-за этого туман имеет белый или серый цвет при свете солнца.

Вас может заинтересовать: Обновленная штатная магнитола на авто Лада Веста лучше предшественниц

В силу вышеизложенных достоинств можно сделать вывод, что наличие противотуманных фар практически необходимо каждому автомобилю. Два основных преимущества от установки данного светового оборудования:

• повышение безопасности езды;
• украшение экстерьера.

Водитель едет спокойнее и увереннее, зная, что в случае непогоды видимость не будет ограничена. Также ПТФ помогают при ночной езде. Их можно использовать в качестве дополнительного светового прибора. А тот факт, что противотуманки украшают авто внешне, особенно актуален в случае Lada Vesta. Ведь с ними дизайн седана – солидный и завершённый.

Схема подключения электропроводки

Подготовительный этап:

• набор автомобильных инструментов, отвертки;
• ветошь, пластиковая лопатка;
• противотуманки, комплект проводки, концевиков, реле 4-х контактное, изоляция;
• эластичные хомуты – стяжки для электрической проводки;
• предохранитель на 16 А для замены в блоке предохранителей;
• пластиковая гофра не менее 5.0 метров.

Последовательность действий, подключение противотуманных фар Лада Веста:

1. Устанавливаем машину в периметр ремонтной зоны, обеспечиваем меры безопасности, фиксируем задний ряд колес противооткатными башмаками.

2. Поэтапно выкручиваем верхний, средний, нижний ряд винтов.

3. Выводим боковые фиксаторы из пазов.
4. Снимаем передний бампер в сборе, фиксируем его на верстаке для удобства проведения работ.
5. С помощью коронки (диаметр 76 мм) высверливаем левое, правое отверстие для ПТФ. Если же вы приобрели готовые кронштейны, тогда устанавливаем их, фиксируем тремя саморезами.
6. Укладываем проводку под пластиковый усилитель буфера, зажимаем фиксаторами. Привинчиваем буфер на штатное место.
7. Прокладываем кабель к блоку предохранителей.
8. В салоне устанавливаем механическую кнопку. Место определяем по личному усмотрению. Выводим концевики к блоку предохранителей, реле.
9. Нагрузочное питание берем от аккумуляторной батареи в 12 В. Управляющий «плюс» подключаем от габаритных огней, либо прикуривателя. Реле устанавливаем в салоне под приборной панелью над педальным комплексом.
10. В качестве альтернативного варианта устанавливают подрулевой переключатель от Рено Дастер с фиксированным включением (артикул 8201167981).

При такой схеме активация противотуманок происходит при включении габаритов, ближнего света.

Существует и третий способ активации: использование импульсного реле, задействование подрулевого переключателя, которыми оснащены версии Стандарт, Комфорт. Монтажные работы проводятся исключительно в салоне, вне моторного отсека.

Выбор противотуманных фар для Весты

Сначала необходимо выбрать сами фары. В данном случае есть несколько вариантов (цена за комплект из 2-х единиц):

Производитель	Артикул	Лампы в комплекте	Цена (руб.)
FranceCar	FCR220029	Обычные	1400
Autostol63	261500097R	Обычные	2250
Valeo	47401	Osram	4200
Valeo	02539	—	3200

После приобретения фар необходимо запастись еще рядом материалов:

1. Кронштейны для крепления ПТФ;
2. 4-контактное реле;
3. Кнопка включения фар;
4. Пластиковая гофра (5 метров);
5. Проводка (5 метров);
6. 16-амперный предохранитель.

Для начала нужно подготовить инструментарий.

Только после этого можно приступать к работе.
