Замена термостата на ваз-2112 16 клапанов своими руками (+видео)

Демонтаж и замена

Выполнить замену термостата на автомобиле ВАЗ 2110 не составит особого труда даже без помощи специалистов. Вы проверили его работоспособность, убедились в неисправности.

Снятие

Демонтаж термостата предусматривает выполнение работ в следующей последовательности:

1. Возьмите отвертку, ключ на 8, ключ-шестигранник на 6 и прочие инструменты.
2. Убедитесь, что двигатель холодный. На нагретом моторе проводить работы категорически запрещается.
3. Слейте охлаждающую жидкость, открутив пробку.
4. Снимите воздушный фильтр.
5. Найдите хомут на шланге радиатора. Немного ослабьте его, полностью снимать не нужно.
6. Отключите шланг от термостата.
7. Аналогичным методом отключите шланг насоса охлаждающей жидкости.
8. Ключом на 5 выкрутите болты, которые крепят термостат. Всего их на ВАЗ 2110 предусмотрено три.
9. Демонтируйте крышку термостата.
10. Из крышки извлеките термостат и уплотнительные кольца, выполненные из резины.

Установка нового компонента

Теперь разберемся, как поменять старый термостат от ВАЗ 2110 на новый.

Как мы уже отмечали, многие мастера рекомендуют использовать термостат от ВАЗ 2111. Он практичнее, надежнее, компактнее. Потому рекомендации по замене мы предлагаем с прицелом на использование именно такого термостата.

Процесс монтажа не сложный, но потребует от вас определенной аккуратности в выполнении каждого из этапов:

1. Сначала врежьте специальный тройник в подводящий шланг от печки. Это необходимо потому, что термостаты некоторые имеют пять штуцеров без выхода на расширительный бак. А нам требуется шесть.
2. Демонтируйте трамблер, что позволит удобнее выполнять следующие этапы. Но это актуально только для карбюраторного мотора. В инжекторных моделях ВАЗ 2110 этот этап пропускайте.
3. Обязательно отметьте положение трамблера относительно корпуса доп агрегатов, чтобы не допустить ошибку при обратной сборке. В противном случае, вы собьёте зажигание, запуск двигателя нарушится.
4. Демонтируйте тройник с ГБЦ.
5. Очистите от следов старой прокладки головку привалочной плоскости.
6. Возьмите новый термостат, подходящий под ваш автомобиль. Заглушите тонкий выход на подогрев при помощи дроссельной заслонки. Он вам в будущем не потребуется.
7. Выкрутите верхнюю шпильку и установите на ее место новую, удлиненную.
8. Не пугайтесь, новый термостат короче старого, выходу и труба не совпадают. Это не страшно. Необходимо полностью демонтировать трубу и поставить на ее место новую. Отлично подходит элемент от ВАЗ 2112. Также желательно отыскать новый угловой патрубок.
9. Установите новую трубу, не забудьте при этом про прокладку.
10. Укоротите угловой патрубок и прикрутите его на место.
11. Поменяйте стандартный шланг печки на новый, который подходит под ваш термостат.
12. Подключите к штуцеру расширительный бачок, который специально для этого служит.
13. Проверьте качество каждого соединения, чтобы потом не пришлось всю работу делать заново.
14. Залейте новую охлаждающую жидкость.
15. Извлеките весь воздух из системы.
16. Прогрейте двигатель, пока не включится вентилятор. Для этого необходимо подогреть силовой агрегат примерно до 85 градусов.
17. Если вы не заметили следов капель, утечет, значит, замену детали вы выполнили верно.

Видео

https://youtube.com/watch?v=VfmIv7ise2w

Сложно это или нет — решайте сами. Если для вас подобная процедура выглядит проблематичной, рисковать и менять термостат самостоятельно не рекомендуется. Обратитесь к проверенной станции технического обслуживания, убедитесь в использовании мастерами качественного нового элемента системы охлаждения двигателя.

Для этого каждому автовладельцу рекомендуется заводить хорошие связи на проверенных СТО. Если вы будете хорошо относиться к мастерам, они выполнят ремонт действительно качественно. Не забывайте, насколько важны человеческие отношения в решении многих проблем.

 Загрузка …

Причины, по которым термостат может выйти из строя

Термостат отвечает за поддержку оптимальной температуры двигателя машины.

Опытный водитель может определить неисправность термостата ВАЗ-2110 по косвенным причинам. Их можно разделить на следующие пункты:

1. Термостат слишком долго нагревается . Это может произойти из-за неустойчивой работы двигателя, который даёт сильную вибрацию. Это может повредить клапан устройства, в результате чего антифриз попадёт внутрь термостата. В результате устройство будет работать с большим замедлением.
2. Клапан также может открываться раньше, чем нужно . Как правило, это результат попадания антифриза в элемент, отвечающий за температуру охлаждающей жидкости.
3. Термостат может открываться с задержкой . Чаще всего, это происходит из-за течи наполнителя, который отвечает за температуру открытия клапана.
4. Термостат работает корректно, но двигатель постоянно перегревается . Это может происходить из-за движения охлаждающей жидкости только по малому кругу. Также мотор может перегреваться из-за трещины в патрубках или радиаторе.
5. Механические повреждения клапана термостата также могут мешать его корректной работе.
6. Заводской брак . К сожалению, запчасти отечественного производства часто выпускаются с заводским браком, что может привести к целой серии ненужных работ, так как, поменяв термостат, владелец автомобиля будет искать причину поломки где угодно, но только не в нём.
7. Разрушение резинового уплотнителя . Если в охлаждающую жидкость попадёт масло, то это в короткие сроки может привести в негодность все резиновые детали и патрубки, которые контактировали с маслом.

Масло способствует разрушению уплотнителей.

Как решить проблемы на ВАЗ-2110?

Большинство проблем, связанных с термостатом, можно решить своими силами. Как правило, владельцы ВАЗ-2110 делают именно так.

Бывает, что, несмотря на нормальную работу термостата, температура охлаждающей жидкости в двигателе постоянно находится выше нормы. Если вы уверены, что термостат исправен, а радиатор охлаждения новый, чистый и неповреждённый, значит, следует заменить устройство на другое.

Если устройство открывается с запозданием, то нужно проверить всю систему на наличие в ней охлаждающей жидкости. Бывает, что бачок полный, а воздушные пробки в системе мешают полноценной циркуляции антифриза.

Видео как отремонтировать термостат ВАЗ-2110

Неисправность клапана термостата

Термостат может рано открываться из-за высокого давления в системе охлаждения. Чрезмерное давление очень опасно , оно может привести к разрыву патрубков или радиатора в лучшем случае, и заклиниванию двигателя в худшем.

Клапан термостата может рано срабатывать в следующих случаях:

1. Повышенные обороты двигателя.
2. Выход из строя пружины термостата.

Пружина может стать причиной раннего срабатывания клапана.

Последний пункт чрезвычайно широк. Причина может быть как в недостаточном количестве антифриза в системе, так и в выходе из строя радиатора, патрубков и так далее.

Термостаты ВАЗ-2110 нового и старого образца: особенности монтажа и отличия

Тип используемого на ВАЗ-2110 термостата зависит от года выпуска транспортного средства.

Первоначально устанавливались такие же устройства, как на «восьмерках» и «девятках», но из-за низкой эффективности и частых поломок их пришлось заменить.

Главные отличия новой конструкции (5-дырочный термостат) — возможность разборки и замены только пускового (теплочувствительного) элемента.

На старых машинах устройство объединялось с блоком мотора с помощью короткого патрубка.

В новых моделях фиксация производится на пару шпилек. При этом между термостатом и силовым узлом расположена паронитовая прокладка, которую можно обрабатывать герметиком на силиконовой основе (такая процедура обязательна не всегда).

После 2003 года 5-дырочные термостаты постепенно меняются на 6-дырочные.

По заявлению производителей они отличаются стабильностью и обеспечивают лучшую работу при больших морозах.

Преимущества нового устройства:

1. Стабильная температура ОЖ;
2. Отсутствие сбоев в работе отопителя;
3. Больший ресурс работы.

После установки 6-дырочного термостата мотор с легкостью набирает рабочую температуру при 20-30-градусном морозе даже при включенном отопителе.

Также нужно знать, что байпас каналы в 5 и 6 дырочных термостатах разные. В первом это 16 мм, а в шести дырочном 11 мм.

Это влияет на то, что циркулирующий антифриз через байпас канал в 11 мм по малому кругу протекает быстрее, чем через канал в 16 мм, а значит увеличивается проток (объем) ОЖ через печку, поэтому внутри автомобиля будет теплее.

Монтаж устройства производится двумя способами:

1. Классическим;
2. Альтернативным.

В первом и во втором случае для выполнения работы потребуется три литра тосола, прокладка для термостата, заливной и подводящий шланги, а также новый термостат.

Кроме того, запаситесь хомутами на 15-28 мм (потребуется 5-6 штук).

Чтобы не пролить ОЖ в процессе монтажа, сбрасывайте патрубок с узла дросселя (идущий на саксофон) и сливайте постепенно антифриз до момента, пока течь прекратиться. После этого продолжайте работу.

Регламент техобслуживания

Обслуживать двигатель 21124 путем замены расходников необходимо в соответствии с регламентом изготовителя:

Максимально простое устройство ДВС позволяет производить ТО собственными силами без посещения СТО.

Назначение

Замена прокладки гбц на ваз 2110 (2112) 8 и 16 клапанов. привычное дело » Данный знак и его значение приводится в п. 4.5.1 ПДД, картинка на нем изображает идущего на синем фоне человека. Аналогичный знак отмечает конец зоны, его отличие – наличие красной черты. Контролирующие органы регулярно обновляют действующие правила. Это происходит с целью их совершенствования и большего соответствия потребностям участников дорожного движения – автомобилистов и пешеходов.

Знак 4.5.1 «Пешеходная дорожка»

В последнее время количество автомобильного транспорта в городской среде увеличивается. В больших городах с этим пытаются бороться, устанавливая платный въезд в центральные районы города или платные парковки. Часто пешеходные дорожки на тротуаре выделяют для защиты памятников архитектуры.

замена термостата ваз 2110 16 клапанов

Подмена термостата на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Термостат благодаря нему движок может очень стремительно греться, а так же фактически и вообщем не нагреваться, всё это происходит по последующим причинам, в самом термостате есть так именуемы клапан, данный клапан заполнен ещё особым веществом с помощью которого термостат и определяет когда ему необходимо будет на сто процентов раскрываться и когда ему необходимо будет вполне запираться, все мы уже знаем то что при работе мотора (Может направляли внимание), автомобиль нагревается очень стремительно приблизительно до 80 c°, а после 80 градусов движок нагревается чуток меньше, а после 94 c° он вообщем фактически и не нагревается только если вы не стоит в многочасовой пробки, всё дело в том что клапан термостата пускает охлаждающую жидкость на большой круг при достижении 80 c°, а после 94 c° жидкость выходит на тот же самый круг но только циркуляция воды по малому кругу вообщем прекращается и вследствие чего автомобиль меньше нагревается. Для того чтоб поменять термостат на новый, для вас необходимо будет запастись: Отвёрткой и одним шестигранником приблизительно «на 5»!. Для того чтоб поменять термостат на новый, для вас необходимо будет запастись: Отвёрткой и одним шестигранником приблизительно «на 5»!

Для того чтоб поменять термостат на новый, для вас необходимо будет запастись: Отвёрткой и одним шестигранником приблизительно «на 5»!

Он размещен чуток пониже корпуса воздушного фильтра, узреть его можно совсем не сложно для этого откройте капот у вашего автомобиля, потом разыщите в подкапотном пространстве этот самый корпус воздухофильтра и после его нахождения загляните чуток ниже так скажем под него и там будет установлена тот термостат (Точнее его крышка, а сам данный агрегат находится снутри крышки), для примера местопребывание крышки ещё показано на фото чуток ниже:

Когда нужно менять термостат?

Он заменяется только в этом случае если он не стал открывать клапан который выпускает охлаждающую жидкость на большой круг, а так же если он оставил клапан в открытом положение и данный клапан заклинил.

В первом случае если термостат не будет пускать жидкость на большой круг, то машина начнёт очень очень нагреваться, ни при каких обстоятельствах не допускайте её перегрева и если есть возможность то в последнее время поменяйте термостат, вить если движок вашего автомобиля будет работать в завышенных температурах, то у вас будет понемногу прогорать прокладка ГБЦ, а так же трение в движке вашего автомобиля так же повыситься, так как как мы все знаем из закона физики, чем температура больше, то соответственно и метал расширяется, а чем больше становиться металл тем и больше становиться его трение, потому за перегревом мотора смотрите очень пристально.

Во 2-м случае если клапан у вас заклинит в открытом положение, хотя это бывает изредка, но всё же тут уже вы сами решаете нужна ли для вас подмена термостата либо же нет, так как если клапан будет в открытом положение то и движок фактически и не будет нагреваться, но если на дворе будет зима, то всё же лучше будет поменять данный агрегат на новый!

Замена термостата ваз 2110-11-12

Замена

крышкитермостата ваз 2112 Если желаете посодействовать каналу Yandex средства 410013139365069 QIWI 79293953175.

https://youtube.com/watch?v=SGs6EqsRCOg

Замена термостата ВАЗ 2110-12-Приора Своими руками

Канал по теме авто, достойные внимания и полезные .

Как работает ли он или же нет?

Есть несколько методов проверки, а конкретно при снятом данном агрегате, а так же и на прямую его можно проверить совсем не снимая его с автомобиля, для этого просто заведите автомобиль и прогрейте его до рабочей температуры и после прогревания выйдете из автомобиля (Кстати откройте ещё капот до выхода) и загляните в подкапотное место, там разыщите нижний патрубок который идёт от термостата итак вот данный патрубок хорошо прощупайте, он должен в самом начале быть немного тёплым, а потом равномерно греться (Зависимо от температуры мотора).

В этом случае если окажется что нижней патрубок и совсем не греется а повсевременно остаётся прохладным, то это гласит о том что термостат пришёл в негодность и его пора поменять на новый, кстати в связи с таким течением событий движок будет очень очень и стремительно нагревается, потому если все симптомы на лицо, тогда это вправду пришёл в негодность термостат, ну и кстати насчёт таковой проверки смотрите более тщательно на видео-ролике ниже:

В этом случае если вы приобрели новый термостат либо же отыскали у себя в гараже старенькый и желаете выяснить работает он либо же нет, то в таком случае просмотрите чуток ниже увлекательный видео-ролик в каком тщательно разъясняется как проверить данный агрегат в отдельном состояние от мотора:

Назначение

Основным назначением терморегулятора является регулировка постепенного нагрева двигателя. После запуска двигателя, антифриз недостаточно прогрет. Терморегулятор, препятствует прохождению антифриза через двигатель. Как только, охлаждающая жидкость нагрелась до температуры выше 80 градусов, клапан открывается, пропуская антифриз в двигатель, открывая полный круг циркуляции. ВАЗ-2112 со 124 мотором имеет схожий термостат с 8 клапанными моделями. Отличие только в сопротивлении дроссельного отверстия (байпасный клапан). На 16 клапанных моделях сопротивление выше.

В чем же особенности классического и альтернативного варианта подключения?

В первом случае:

• Главный клапан термостата обмывается ОЖ из основного радиатора и мотора;
• Термостат открывается для дополнительного охлаждения – в данном случае идет контроль не только за всей температурой ОЖ в системе, а и за температурой ОЖ выходящей непосредственно из двигателя, а это как известно, самая горячее место в системе охлаждения.

Штатная схема подключения шести дырочного термостата будет выглядеть так.

Пример подключения.

Во втором случае:

• Термостат дополнительно обмывается охлаждающей жидкостью из печки и байпаса.
• Устройство контролирует температуру, которая ниже температуры мотора (с выхода термостата или с байпаса). Получается, что зимой такой термостат сработает позже, чем по классической схеме подключения. Улучшается и функционирование печки, которая работает тем активнее, чем ниже температура на улице.

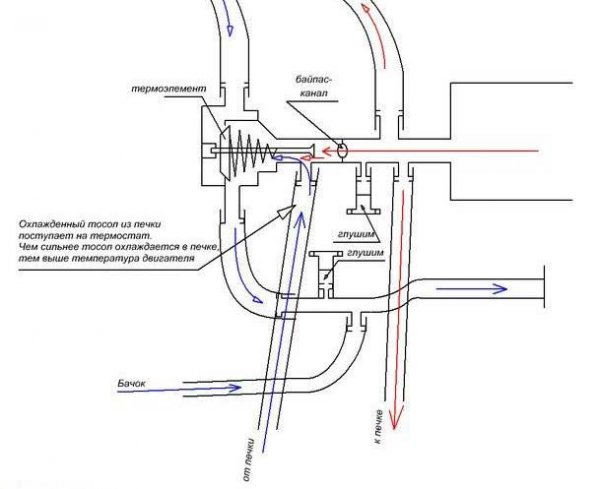

Схема альтернативного подключения имеет два варианта.

Что касается скорости прогрева мотора, то она остается неизменной, ведь путь протекания ОЖ до момента достижения 82 градусов Цельсия не изменился, как и теплоемкость системы.

Замена термостата на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Добро пожаловать! Термостат – благодаря нему двигатель может очень быстро нагреваться, а так же практически и вообще не греться, всё это происходит по следующим причинам, в самом термостате есть так называемы клапан, данный клапан заполнен ещё специальным веществом благодаря которому термостат и определяет когда ему нужно будет полностью открываться и когда ему нужно будет полностью закрываться, все мы уже знаем то что при работе двигателя (Может обращали внимание), автомобиль греется очень быстро примерно до 80 c°, а после 80 градусов двигатель греется чуть меньше, а после 94 c° он вообще практически и не греется только если вы не стоит в многочасовой пробки, всё дело в том что клапан термостата пускает охлаждающую жидкость на большой круг при достижении 80 c°, а после 94 c° жидкость выходит на тот же самый круг но только циркуляция жидкости по малому кругу вообще прекращается и вследствие чего автомобиль меньше греется. Примечание! Для того чтобы заменить термостат на новый, вам нужно будет запастись: Отвёрткой и одним шестигранником примерно «на 5»!

Примечание! Для того чтобы заменить термостат на новый, вам нужно будет запастись: Отвёрткой и одним шестигранником примерно «на 5»!

Где находится термостат? Он расположен чуть пониже корпуса воздушного фильтра, увидеть его можно очень легко для этого откройте капот у вашего автомобиля, затем разыщите в подкапотном пространстве этот самый корпус воздухофильтра и после его нахождения загляните чуть ниже так скажем под него и там будет установлена тот самый термостат (Вернее его крышка, а сам данный агрегат находится внутри крышки), для примера местонахождение крышки ещё показано на фото чуть ниже:

Когда нужно менять термостат? Он заменяется лишь в том случае если он перестал открывать клапан который выпускает охлаждающую жидкость на большой круг, а так же если он оставил клапан в открытом положение и данный клапан заклинил.

Примечание! В первом случае если термостат не будет пускать жидкость на большой круг, то машина начнёт очень сильно греться, ни в коем случае не допускайте её перегрева и если есть возможность то в ближайшее время замените термостат, вить если двигатель вашего автомобиля будет работать в повышенных температурах, то у вас будет понемногу прогорать прокладка ГБЦ, а так же трение в двигателе вашего автомобиля так же повыситься, потому что как мы все знаем из закона физики, чем температура больше, то соответственно и метал расширяется, а чем больше становиться металл тем и больше становиться его трение, поэтому за перегревом двигателя следите очень внимательно.

Во втором случае если клапан у вас заклинит в открытом положение, хотя это бывает редко, но всё же здесь уже вы сами решаете нужна ли вам замена термостата или же нет, потому что если клапан будет в открытом положение то и двигатель практически и не будет греться, но если на дворе будет зима, то всё же лучше будет заменить данный агрегат на новый!

Как проверить термостат работает ли он или же нет? Есть несколько способов проверки, а именно при снятом данном агрегате, а так же и на прямую его можно проверить вовсе не снимая его с автомобиля, для этого просто заведите автомобиль и прогрейте его до рабочей температуры и после прогревания выйдете из автомобиля (Кстати откройте ещё капот перед выходом) и загляните в подкапотное пространство, там разыщите нижний патрубок который идёт от термостата так вот данный патрубок хорошенько прощупайте, он должен в самом начале быть слегка тёплым, а затем постепенно нагреваться (В зависимости от температуры мотора).

Примечание! В том случае если окажется что нижней патрубок и вовсе не нагревается а постоянно остаётся холодным, то это говорит о том что термостат пришёл в негодность и его пора заменить на новый, кстати в связи с таким течением обстоятельств двигатель будет очень сильно и быстро греется, поэтому если все симптомы на лицо, тогда это действительно пришёл в негодность термостат, да и кстати насчёт такой проверки смотрите более подробно на видео-ролике ниже:

В том случае если вы купили новый термостат или же нашли у себя в гараже старый и хотите узнать работает он или же нет, то в таком случае просмотрите чуть ниже интересный видео-ролик в котором подробно объясняется как проверить данный агрегат в отдельном состояние от двигателя:

Как проверить новый термостат перед установкой

Температура жидкости в системе охлаждения авто колеблется в широких пределах. Для ограничения колебаний на автомобиле используется специальное механическое устройство – термостат. Элемент решает 2 задачи – обеспечивает быстрый выход мотора на рабочий режим и не допускает перегрева силового агрегата. Но рано или поздно деталь выходит из строя в результате износа, что чревато последствиями для двигателя. Чтобы своевременно уловить данный момент, нужно уметь проверить термостат, не снимая с машины. В случае обнаружения характерных признаков поломки его можно демонтировать и провести дополнительные испытания.

О принципе работы термостата

Деталь представляет собой термочувствительный элемент, открывающий заслонку при нагревании до определенной температуры (от 87 до 93 °С). Исполнительный механизм срабатывает от расширения рабочего тела – специальной жидкости, реагирующей на изменение температуры окружающей среды (в данном случае – антифриза).

Термостат с герметично закрывающейся заслонкой обычно помещен в собственный корпус и является отдельной деталью. Но существуют и бескорпусные изделия, устанавливаемые внутрь предусмотренного канала в двигателе. Алгоритм работы у всех моделей одинаков:

1. После запуска холодного мотора охлаждающая жидкость течет по малому кругу – через водяную рубашку силового агрегата и малый теплообменник печки. Проход к основному радиатору перекрыт заслонкой, благодаря чему прогрев двигателя ускоряется.
2. При достижении установленного порога температуры заслонка начинает открываться, пропуская часть антифриза охлаждаться в главном радиаторе.
3. Когда мотор прогревается до рабочей температуры (свыше 90 °С), проход открывается полностью и весь тосол движется по большому контуру циркуляции.

Первичные признаки неисправности термостата сводятся к двум симптомам: постоянное «кипение» либо невозможность прогреть силовой агрегат, особенно в зимний период.

Симптомы и причины неисправности

Существует 3 разновидности поломки термочувствительного элемента:

• проход тосола к основному радиатору не открывается при нагреве;
• заслонка заклинивает в полузакрытом положении;
• то же, в полностью открытом состоянии.

Примечание. Указанные неполадки возникают по двум причинам: естественный износ либо низкое качество охлаждающей жидкости, выделяющей налет на внутренних стенках труб и деталях системы. Аналогичный эффект дает заливка дистиллированной и простой воды.

В первом случае нагретый антифриз не может попасть в основной радиатор и охлаждается только в салонном отопителе. В результате двигатель начинает перегреваться, а жидкость – кипеть в расширительном бачке. Неисправность сопровождается выделением пара из клапана пробки, тихим шипением и критическими показаниями термометра на панели приборов.

Сложнее всего определить неисправность термостата, когда заслонка частично открылась и заклинила в таком положении. Холодный двигатель прогревается вяло, а в рабочем режиме часто включается электрический вентилятор, принудительно охлаждающий радиатор. Неполадка четко определяется в период летней жары, когда половина тосола циркулирует по малому контуру. Электровентилятор практически не выключается, хотя перегрева не наблюдается.

Важно! Идентичные признаки с повышением температуры могут быть вызваны и другой причиной – образованием воздушной пробки в системе охлаждения автомобиля. Поэтому термостат нужно тщательно проверить перед заменой

В третьем случае мотор нагревается до рабочей температуры только летом, поскольку антифриз постоянно движется по большому кругу и эффективно остужается радиатором. Зимой ездить невозможно – печка абсолютно не греет.

Способы проверки элемента

Самостоятельно проверить работу термостата можно прямо на автомобиле. В подавляющем большинстве случаев такая диагностика дает достоверный результат. Начинать проверку нужно при полностью остывшем моторе: завести его и периодически ощупывать нижнюю часть радиатора и патрубок, отходящий от него снизу обратно к двигателю.

Исправность термостата определяется по следующим признакам:

• на начальном этапе прогрева радиатор и подходящие к нему патрубки полностью холодные;
• при температуре антифриза 40–60 °С начинает прогреваться верхний подающий шланг, нижний остается холодным;
• когда тосол нагревается до 90–95 °С, горячим становится вся площадь теплообменника и нижний патрубок, что свидетельствует об открытии заслонки и движении жидкости по большому контуру.
